ZHC9846XA - Exaustor ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Zanussi
Modelo	ZHC9846XA
Dimensões (L x P x A)	898 x 500 x 600-900 mm
Peso líquido	15 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	250 W
Fluxo de ar máximo	650 m³/h
Nível de ruído máximo	65 dB(A)
Classe energética	A
Iluminação	2 x LED 1.5 W
Comandos	Botões de pressão
Número de velocidades	3 velocidades + intensivo
Filtros de gordura	2 x alumínio lavável na máquina de lavar louça
Tipo de evacuação	Evacuação exterior (reciclagem possível com kit de carvão opcional)
Diâmetro do duto de evacuação	150 mm
Índice de reparabilidade	7.5 / 10
Manutenção	Limpar os filtros de gordura todos os meses; substituir o filtro de carvão se reciclagem a cada 6 meses

Perguntas frequentes - ZHC9846XA ZANUSSI

Como instalar a coifa Zanussi ZHC9846XA?

A instalação deve ser realizada por um profissional qualificado. Respeite uma distância mínima de 65 cm entre a coifa e um fogão elétrico, e 75 cm para um fogão a gás. Siga as instruções do manual para montagem na parede e ligação elétrica.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura de alumínio podem ser lavados na máquina de lavar louça ou à mão com água quente e detergente. Deixe-os secar completamente antes de recolocá-los. Recomenda-se uma limpeza regular todos os meses para manter a eficiência.

A coifa faz barulho, é normal?

Um certo nível de ruído é normal. O ruído varia conforme a velocidade: até 65 dB(A) na velocidade máxima. Verifique se os filtros estão limpos e se nada obstrui o duto de evacuação. Se o ruído for anormal, contacte o serviço pós-venda.

É necessário substituir o filtro de carvão?

Se a sua coifa for utilizada em modo de reciclagem (sem evacuação exterior), o filtro de carvão deve ser substituído a cada 6 meses aproximadamente. Não é necessário em modo de evacuação. Consulte o manual para saber como encomendar o filtro adequado.

Como instalar o kit de reciclagem (filtro de carvão)?

O kit de reciclagem é opcional. Remova os filtros de gordura, insira o filtro de carvão no local previsto e, em seguida, remonte os filtros de gordura. Siga as instruções fornecidas com o kit para uma montagem correta.

Por que a coifa não liga?

Verifique primeiro se a coifa está ligada à tomada e se o fusível ou disjuntor não disparou. Certifique-se de que os comandos estão na posição ligada. Se o problema persistir, chame um profissional.

Como ajustar a velocidade da coifa ZHC9846XA?

Utilize os botões de pressão no painel de controle. Geralmente, existem 3 velocidades normais e uma velocidade intensiva para odores ou vapores fortes. Pressione o botão correspondente para aumentar ou diminuir a velocidade.

Pode-se usar a coifa sem evacuação exterior?

Sim, pode usar a coifa em modo de reciclagem. Nesse caso, deverá instalar um kit de reciclagem com filtro de carvão. O ar será filtrado e devolvido à cozinha. Lembre-se de substituir o filtro regularmente.

Como substituir a lâmpada LED da coifa?

As lâmpadas LED da coifa ZHC9846XA não são substituíveis pelo utilizador. Em caso de falha, contacte o serviço pós-venda ou um técnico autorizado para a substituição.

Onde encontrar peças de reposição para esta coifa?

As peças de reposição (filtros, lâmpadas, etc.) estão disponíveis no site da Zanussi ou em revendedores autorizados. Utilize a referência do modelo ZHC9846XA para encomendar as peças compatíveis.

MANUAL DE UTILIZADOR ZHC9846XA ZANUSSI

autoridades locales.

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos.

Advertência! Não conectar o aparelho à rede elétrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também à às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser de ser auxiliadas por alguém que tenha com conhecimento e capacidade competência para utilizar o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

Cuidado! As partes externas podem aquecer-se notávelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não de ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Recicle os materiais que apresentem o símbolo

Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não elimine os aparelhos que

tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

USO

A coifa é fabricada para ser utilizada na versão

aspirante, com evacuação externa 📄, ou

fi Itrante, com recirculação interna

INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de fi cha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de fi cha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especifica carem uma distância maior, deve-se levar em conta esta indicação.

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos fi Itros antigorduras).

Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro de gordura - O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O fi Itro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O fi Itro metálico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas características de fi Itração não se alteram.

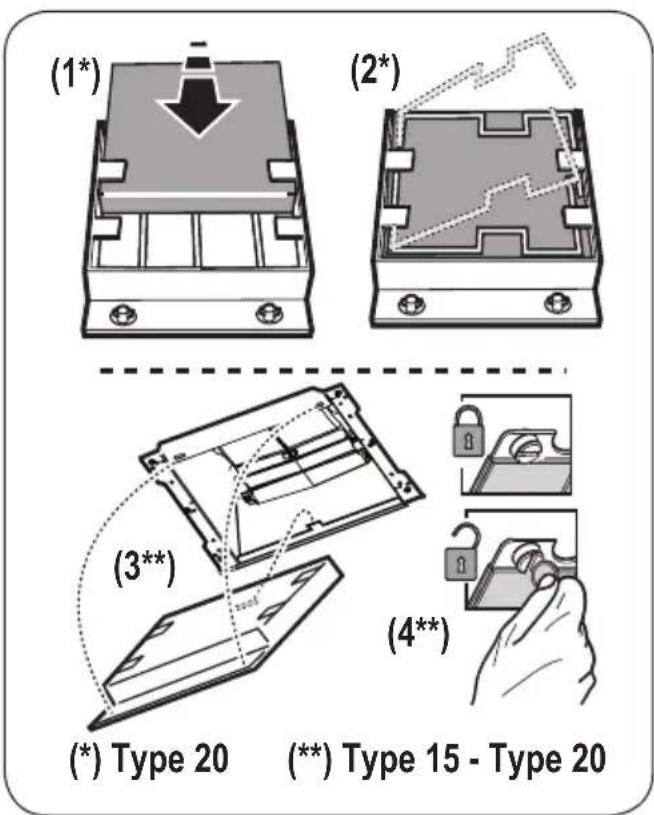

O fi Itro de carvão pode ser lavado de dois em dois meses em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o fi Itro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar defi nitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Type 15 - Filtro de carvão activo NÃO lavável

A saturação do filtro de carvão activado se verifi ca após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do fi Itro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.

NÃO pode ser lavado ou regenerado.

COMANDOS

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes

2. OFF motores

3. • 1. Potência mínima de aspiração (3.), máxima (4.).

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

ILUMINAÇÃO

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Usar somente lâmpadas de halogéneo 28W ∅35mm vela E14.
