Tipo di prodotto	Cappa da cucina
Marca	Zanussi
Modello	ZHC9846XA
Dimensioni (L x P x A)	898 x 500 x 600-900 mm
Peso netto	15 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore	250 W
Portata d'aria massima	650 m³/h
Livello sonoro massimo	65 dB(A)
Classe energetica	A
Illuminazione	2 x LED 1.5 W
Comandi	Pulsanti
Numero di velocità	3 velocità + intensiva
Filtri antigrasso	2 x alluminio lavabile in lavastoviglie
Tipo di evacuazione	Evacuazione esterna (riciclo possibile con kit carbone opzionale)
Diametro condotto di evacuazione	150 mm
Indice di riparabilità	7.5 / 10
Manutenzione	Pulire i filtri antigrasso ogni mese; sostituire il filtro al carbone se in riciclo ogni 6 mesi

Domande frequenti - ZHC9846XA ZANUSSI

Come installare la cappa Zanussi ZHC9846XA?

L'installazione deve essere effettuata da un professionista qualificato. Rispettare una distanza minima di 65 cm tra la cappa e un piano di cottura elettrico, e 75 cm per un piano a gas. Seguire le istruzioni del manuale per il montaggio a parete e il collegamento elettrico.

Come pulire i filtri antigrasso della cappa?

I filtri antigrasso in alluminio si puliscono in lavastoviglie o a mano con acqua calda e detergente. Lasciarli asciugare completamente prima di rimetterli in posizione. Si consiglia una pulizia regolare ogni mese per mantenere l'efficienza.

La cappa fa rumore, è normale?

Un certo livello sonoro è normale. Il rumore varia in base alla velocità: fino a 65 dB(A) alla velocità massima. Controllare che i filtri siano puliti e che nulla ostruisca il condotto di evacuazione. Se il rumore è anomalo, contattare il servizio post-vendita.

È necessario sostituire il filtro al carbone?

Se la cappa viene utilizzata in modalità riciclo (senza evacuazione esterna), il filtro al carbone deve essere sostituito circa ogni 6 mesi. Non è necessario in modalità evacuazione. Consultare il manuale per sapere come ordinare il filtro adatto.

Come installare il kit di riciclo (filtro al carbone)?

Il kit di riciclo è opzionale. Rimuovere i filtri antigrasso, inserire il filtro al carbone nell'apposita sede, quindi rimontare i filtri antigrasso. Seguire le istruzioni fornite con il kit per un montaggio corretto.

Perché la cappa non si accende?

Prima verificare che la cappa sia collegata e che il fusibile o l'interruttore non sia scattato. Assicurarsi che i comandi siano in posizione di accensione. Se il problema persiste, chiamare un professionista.

Come regolare la velocità della cappa ZHC9846XA?

Utilizzare i pulsanti sul pannello di comando. Generalmente ci sono 3 velocità normali e una velocità intensiva per forti odori o vapori. Premere il pulsante corrispondente per aumentare o diminuire la velocità.

Si può usare la cappa senza evacuazione esterna?

Sì, è possibile utilizzare la cappa in modalità riciclo. In questo caso, è necessario installare un kit di riciclo con filtro al carbone. L'aria viene filtrata e reimmessa in cucina. Ricordarsi di sostituire il filtro regolarmente.

Come sostituire la lampadina LED della cappa?

Le lampadine LED della cappa ZHC9846XA non sono sostituibili dall'utente. In caso di guasto, contattare il servizio post-vendita o un tecnico autorizzato per la sostituzione.

Dove trovare i pezzi di ricambio per questa cappa?

I pezzi di ricambio (filtri, lampadine, ecc.) sono disponibili sul sito Zanussi o presso i rivenditori autorizzati. Utilizzare il riferimento del modello ZHC9846XA per ordinare i pezzi compatibili.

MANUALE UTENTE ZHC9846XA ZANUSSI

ISTRUZIONI DI SICUREZZA

Avvertenza! Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochi con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Avvertenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai

regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifi uti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il

simbolo insieme ai normali rifi uti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna

o fi ltrante a ricircolo interno

INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento,

La distanza minima fra la superfi cie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specifi cano una distanza maggiore, bisogna tenerne conto.

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei fi ltri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il fi ltro antigrasso può scolorirsi ma le sue caratteristiche di fi ltraggio non cambiano assolutamente.

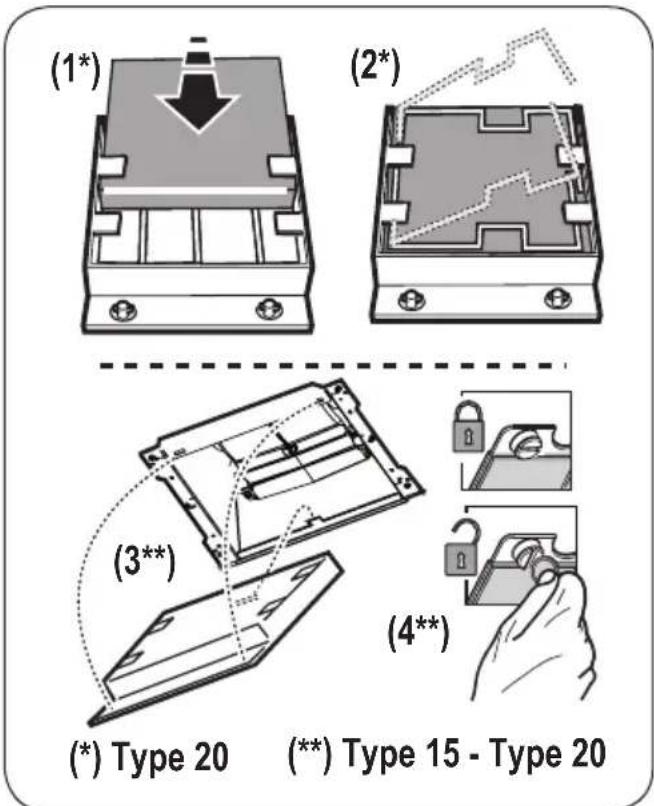

Type 20 LONG LIFE - Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il fi Itro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo defi nitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Type 15 - Filtro ai carboni attivi NON lavabile La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del fi ltro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.

NON può essere lavato o rigenerato

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1. ON/OFF luci
2. OFF motori
3. • 1. Potenza aspirazione minima (3.), massima (4.).

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Utilizzare solo lampade alogene a candela ∅35mm E14 28W.
