Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHC9846XA
Abmessungen (B x T x H)	898 x 500 x 600-900 mm
Nettogewicht	15 kg
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	250 W
Maximaler Luftdurchsatz	650 m³/h
Maximaler Geräuschpegel	65 dB(A)
Energieeffizienzklasse	A
Beleuchtung	2 x LED 1.5 W
Bedienelemente	Drucktasten
Anzahl Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Fettfilter	2 x Aluminium, spülmaschinengeeignet
Abluftart	Abluft nach außen (Umluftbetrieb mit optionalem Aktivkohlefilter-Set möglich)
Durchmesser Abluftrohr	150 mm
Reparierbarkeitsindex	7.5 / 10
Wartung	Fettfilter monatlich reinigen; bei Umluftbetrieb Aktivkohlefilter alle 6 Monate ersetzen

Häufig gestellte Fragen - ZHC9846XA ZANUSSI

Wie installiere ich die Dunstabzugshaube Zanussi ZHC9846XA?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm zwischen der Haube und einem Elektroherd sowie 75 cm bei einem Gasherd ein. Befolgen Sie die Anweisungen in der Bedienungsanleitung für die Wandmontage und den elektrischen Anschluss.

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die Aluminium-Fettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Eine regelmäßige Reinigung alle vier Wochen wird empfohlen, um die Effizienz zu erhalten.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal. Das Geräusch variiert je nach Geschwindigkeitsstufe: bis zu 65 dB(A) bei maximaler Stufe. Überprüfen Sie, ob die Filter sauber sind und ob das Abluftrohr nicht verstopft ist. Wenn das Geräusch ungewöhnlich ist, wenden Sie sich an den Kundendienst.

Muss der Aktivkohlefilter ausgetauscht werden?

Wenn Ihre Dunstabzugshaube im Umluftbetrieb (ohne Abluft nach außen) verwendet wird, muss der Aktivkohlefilter etwa alle 6 Monate ausgetauscht werden. Im Abluftbetrieb ist dies nicht erforderlich. Lesen Sie in der Bedienungsanleitung nach, wie Sie den passenden Filter bestellen können.

Wie installiere ich das Umluft-Set (Aktivkohlefilter)?

Das Umluft-Set ist optional. Entfernen Sie die Fettfilter, setzen Sie den Aktivkohlefilter an der vorgesehenen Stelle ein und setzen Sie dann die Fettfilter wieder ein. Befolgen Sie die mit dem Set gelieferten Anweisungen für den korrekten Einbau.

Warum schaltet sich die Dunstabzugshaube nicht ein?

Überprüfen Sie zunächst, ob die Haube angeschlossen ist und ob die Sicherung oder der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Bedienelemente auf Einschaltposition stehen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich die Geschwindigkeit der Dunstabzugshaube ZHC9846XA ein?

Verwenden Sie die Drucktasten auf dem Bedienfeld. Es gibt normalerweise 3 normale Stufen und eine Intensivstufe für starke Gerüche oder Dämpfe. Drücken Sie die entsprechende Taste, um die Geschwindigkeit zu erhöhen oder zu verringern.

Kann die Dunstabzugshaube ohne Abluft nach außen verwendet werden?

Ja, Sie können die Haube im Umluftbetrieb verwenden. In diesem Fall müssen Sie ein Umluft-Set mit Aktivkohlefilter installieren. Die Luft wird gefiltert und in die Küche zurückgeführt. Denken Sie daran, den Filter regelmäßig zu ersetzen.

Wie ersetze ich die LED-Lampe der Dunstabzugshaube?

Die LED-Lampen der Dunstabzugshaube ZHC9846XA können nicht vom Benutzer ausgetauscht werden. Bei einem Defekt wenden Sie sich an den Kundendienst oder einen autorisierten Techniker für den Austausch.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Ersatzteile (Filter, Lampen usw.) sind auf der Zanussi-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer ZHC9846XA, um kompatible Teile zu bestellen.

BEDIENUNGSANLEITUNG ZHC9846XA ZANUSSI

Vorsicht! Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

- oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Vorsicht!Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den sprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und

Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem

Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

BEDIENUNG

Die Haube kann sowohl als Abluftgërat

als auch als Umluftgérat werden.

eingesetzt

BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfl äche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen häufig g gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

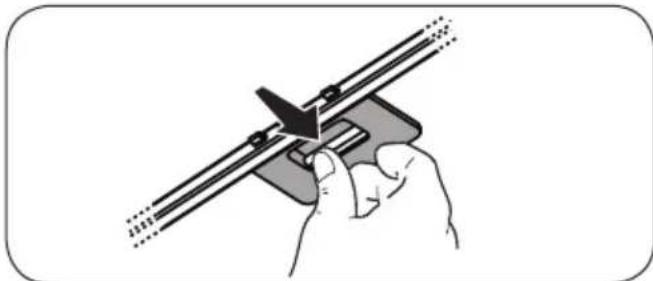

Fettfilter - Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfi Iter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

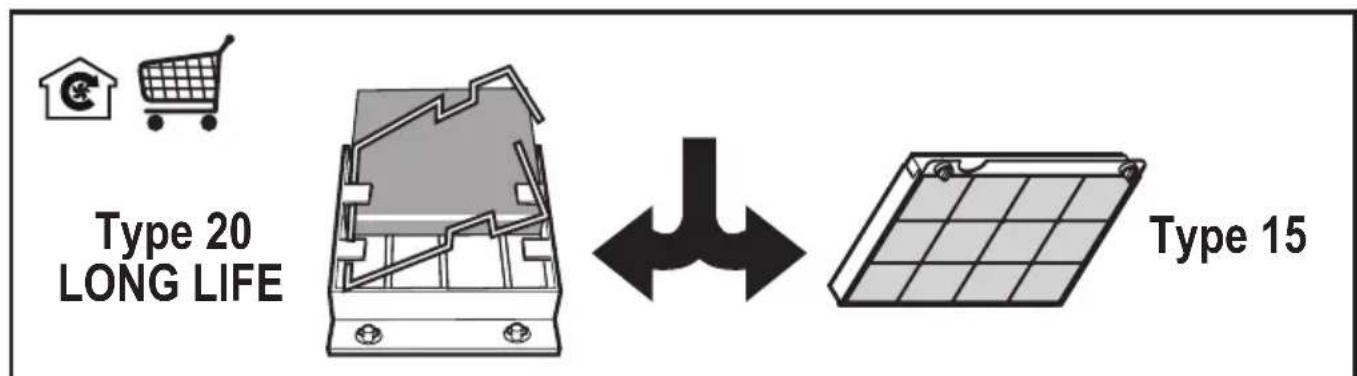

Aktivkohlefilter - Type 20 LONG LIFE - Der waschbare Aktivkohlefi Iter

Der Aktivkohlefi Iter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare Aktivkohlefi Iter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfunktion
3. • 1. geringe (3.), höchste (4.) Saugstärke. Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

BELEUCHTUNG

Das gerät vom stromnetz nehmen.

Hinweis! Vor berühren der lampen sich vergewissern, dass sie abgekühlt sind.

Ausschliesslich Halogen-Kerzenlampen verwenden ∅35mm E14 28W.
