DKE995E - Exaustor BOSCH - Manual de utilização gratuito

Marca	Bosch
Modelo	DKE995E
Tipo de produto	Coifa decorativa
Largura	90 cm
Profundidade	50 cm
Altura (min - máx)	60 - 110 cm
Peso líquido	Aproximadamente 18 kg
Alimentação elétrica	220 - 240 V / 50 Hz
Potência total	240 W
Tipo de comando	Eletrônico por toques
Número de velocidades	3 + função intensiva
Iluminação	2 lâmpadas halógenas (máx 40 W cada)
Fluxo de ar máximo (extração)	650 m³/h
Nível de ruído máximo	65 dB(A)
Tipo de filtro de gordura	Filtro metálico lavável em lava-louças
Filtro de carvão (opcional)	Modelo compatível: Bosch DKF... (consultar o manual)
Modo de funcionamento	Extração ou recirculação
Diâmetro do duto de evacuação	150 mm
Classe energética	A
Índice de reparabilidade	7,5 / 10
Informações gerais	Manual disponível para download em PDF no site do fabricante

Perguntas frequentes - DKE995E BOSCH

Como instalar a coifa Bosch DKE995E?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias mínimas em relação à placa de cozimento (65 cm para cozimento elétrico, 75 cm para cozimento a gás). Fixe firmemente a coifa na parede ou no teto de acordo com o plano fornecido no manual.

Como limpar os filtros de gordura?

Os filtros metálicos podem ser lavados na lava-louças ou à mão com uma escova e detergente. Deixe-os secar completamente antes de recolocá-los. Recomenda-se limpá-los a cada 2 meses.

Quando e como trocar o filtro de carvão?

O filtro de carvão é usado no modo recirculação. Deve ser substituído a cada 6 a 12 meses conforme o uso. Para trocá-lo, destrave o painel de proteção, remova o filtro antigo e insira o novo (referência Bosch compatível).

Como trocar a lâmpada da iluminação?

Desconecte primeiro o aparelho. Remova a tampa da iluminação (geralmente encaixada). Desrosqueie a lâmpada halógena defeituosa e substitua por uma lâmpada do mesmo tipo (G4, máx 40 W). Reencaixe a tampa e reconecte.

A coifa faz muito barulho, isso é normal?

O nível de ruído depende da velocidade selecionada. Na velocidade 3 ou intensiva, o ruído pode atingir 65 dB(A). Verifique se os filtros não estão obstruídos e se a coifa está bem instalada sem vibrações.

Como ajustar a função intensiva?

Pressione o botão intensivo (geralmente simbolizado por um 'I' ou um alarme). A coifa funciona em potência máxima por aproximadamente 10 minutos e depois retorna automaticamente à velocidade anterior.

Posso usar a coifa no modo recirculação sem duto?

Sim, a coifa Bosch DKE995E pode ser usada no modo recirculação. É necessário instalar um filtro de carvão (não fornecido) e um kit de recirculação (opcional) para redirecionar o ar para o ambiente.

Como redefinir o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, pressione longamente o botão do indicador (geralmente o botão 'Velocidade 1' ou 'Parada') por 3 segundos até que o indicador luminoso se apague.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (tomada, fusível). Certifique-se de que a coifa está corretamente conectada. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Quais são os acessórios disponíveis para este modelo?

Os acessórios incluem: filtro de carvão (DKF...), kit de recirculação, duto de evacuação, placa de obstrução. Consulte o manual ou o site Bosch para as referências exatas.

MANUAL DE UTILIZADOR DKE995E BOSCH

pt Instruções de serviço e de montagem

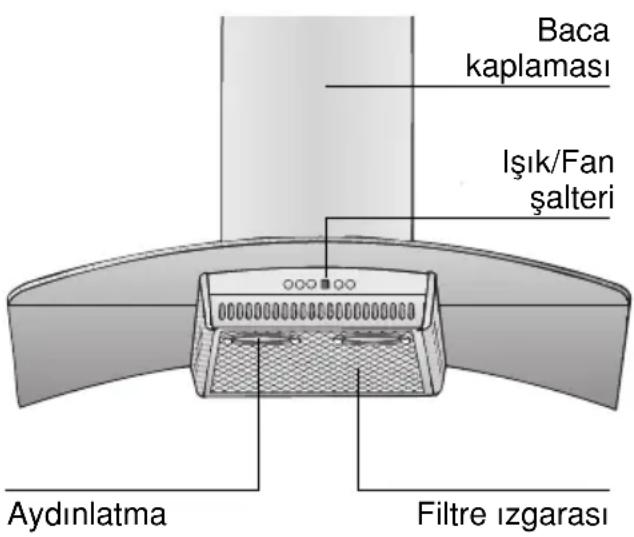

Descrição do aparelho

Tipos de funcionamento

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

⚠️ O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos. Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo.
☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.
☐ O filtro de carvão activo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão activo, não podem ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Antes da primeira utilização

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos.
É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

□ Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.
Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.
☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠️ Este exaustor só deve ser aplicado para fins domésticos.

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.

⚠ O exaustor não deve funcionar sem o filtro de gordura.

⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠️ Não flamejar alimentos por baixo do exaustor.
! Perigo de incêndio do filtro de gordura, devido à subida da chama.
Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar.
O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas a gás / fogões a gás

⚠ Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 minutos) com a potência máxima, pois, existe o perigo de queimaduras ao tocar na superfície do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funcione sobre uma placa a gás, o mesmo tem que estar ligado na potência máxima, se estiverem a funcionar três ou mais queimadores.

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado.

□ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

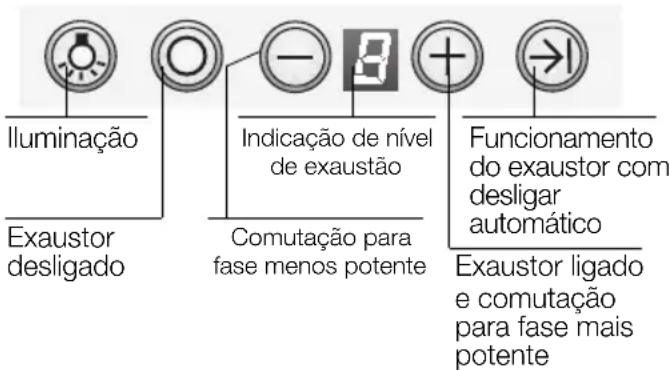


Sinal acústico:

□ Premindo qualquer tecla, soa um sinal de confirmação.

Desligar o sinal acústico:

□ Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.

Ligar o sinal acústico:

Regulação da fase de exaustão pretendida:

□ Premir a tecla +. O exaustor comuta para a fase imediatamente superior.

□ Premir a tecla –. O exaustor comuta para a fase imediatamente inferior.

Desligar o exaustor:

□ Premir a tecla 0. A indicação □ apaga-se, passado pouco tempo.

Ou:

□ Premir a tecla – até que o desligue. A indicação □ apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

□ Premir a tecla + até que a indicação fique iluminada.

Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase 2.

Funcionamento do exaustor com descomutação automática:

Premir a tecla

O exaustor funciona durante 10 minutos na fase e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação:

□ Premir, por breves instantes, a tecla ⚙, para ligar e desligar.
A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
☐ Regulação da luminosidade: Manter premida a tecla até obter a luminosidade pretendida.

Ligação automática da iluminação, por ex. através de um relógio temporizador:

A turbina e a iluminação têm que estar desligadas.

Ligar:

Premir, simultaneamente, as teclas - e →l.

☐ Passados cerca de 3 seg., a iluminação liga, para confirmação.

Desligar:

Repetir a operação, com a iluminação ligada.

☐ Passados cerca de 3 seg., a iluminação desliga, para confirmação.

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação = está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

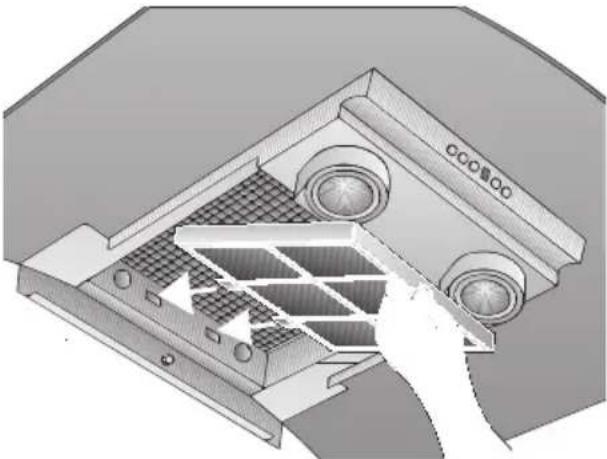

1. Rodar os dois trincos junto ao filtro de gordura e dobrar o filtro.

1. Limpar o filtro de gordura.

2. Voltar a colocar o filtro, depois de limpo.

3. Apagar a indicação ≡.

□ Premir a tecla 0.

Para reter os cheiros no funcionamento com circulação de ar.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas à frente.

2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

3. Apagar a indicação L.

□ Premir a tecla 0.

Indicação de saturação:

Se o filtro de carvão activo estiver saturado, depois do exaustor Ter sido desligado ouve-se um aviso acústico durante 10 segundos e a indicação C fica iluminada. Neste caso o filtro de carvão activo deve ser imediatamente substituído.

Desmontagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas à frente e retirar o filtro de carvão activo para baixo.

Substituição do filtro de carvão activo:

O filtro de carvão activo pode ser adquirido nos Serviços Técnicos. (Ver acessórios especiais).

☐ Utilizar apenas filtros originais. Só assim é garantido um funcionamento optimizado do aparelho.

Reciclagem do filtro de carvão activo velho:

Os filtros de carvão activo não têm quaisquer substâncias nocivas. Por isso eles podem ser reciclados como lixo residual.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.
□ Não utilizar produtos ácidos ou escovas rijas.
☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido. Não aplicar, nas teclas de comando, produtos para limpeza de inox.

□ Utilizar um produto próprio para limpeza de inox, mas suave e não abrasivo.
□ Limpar apenas no sentido do polimento.

⚠ Não limpar as superfícies de inox com esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro!

Superfícies de alumínio, de verniz e de material sintético:

Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com micro fibras.
□ Não utilizar panos secos.
□ Utilizar um produto suave para limpar janelas.
☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
□ Não utilizar produtos abrasivos.

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   ⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.
2. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um ≡ ou um ∑:

□ Ver o capítulo "Filtros e Manutenção".

Se não for possível utilizar o exaustor:

☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Nr de Produto

Data de fabrico

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

Indicações Importantes

⚠️ Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.
⚠ O exaustor pode funcionar com exaustão ou circulação de ar.
⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.
⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
⚠ A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.
⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Instruções adicionais para placas a gás:

⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).
⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante.
⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.
A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenena- mento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

☐ Tubo de exaustão curto e liso.
□ Tubo com número mínimo de curvas.
☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

□ Tubos circulares:
Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

□ Canais planos têm que ter um secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm

Se os diâmetros dos tubos apresentarem diferenças: Deverão ser aplicadas cintas de vedação.

☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Função de circulação de ar

Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

⚠️ O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação do tubo de exaustão φ 150 mm:

☐ Fixar o tubo de exaustão directamente no bocal.

Ligação do tubo de exaustão φ 120 mm:

☐ Fixar a redução directamente no bocal.

☐ Fixar o tubo de exaustão na redução.

Antes da Montagem

Preparação da parede

A parede tem que ser lisa e estar à esquadria.

☐ Tem que ser garantida uma boa fixação das buchas.

Peso em kg:

Exaustão Circulação de ar
	22,521,5

Reservados todos os direitos quanto a alterações de construção no âmbito da evolução técnica.

Alteração de funcionamento por exaustão para circulação de ar

Alteração do comando electrónico para funcionamento por circulação de ar:

O exaustor é fornecido com a regulação para funcionamento por exaustão de ar.

☐ O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 0.
2. Enquanto a indicação ☐ estiver iluminada, premir, também, a tecla Ⓧ até que fique oluminada a indicação ☐. Depois, soltar a teclas.
   A indicação apaga-se, passado pouco tempo. O comando electrónico está regulado para circulação de ar.
   ☐ Repetindo as operações 1 e 2, o comando electrónico é, novamente, alterado para funcionamento por exaustão. (Indicação =).

Ligação eléctrica

O exaustor só deve ligado a uma tomada com protecção de terra e instalada de acordo com as normas em vigor.

Se possível, instalar a tomada directamente por baixo da cobertura da chaminé.

Encontram-se na chapa de características no interior do aparelho – que está à vista depois de retirar os caixilhos do filtro.

⚠️ Para reparações, desligar o exaustor da corrente eléctrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessário uma ligação fixa:

O exaustor só pode ser ligado à corrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e protecções.

Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

Este exaustor corresponde às normas UE sobre protecção antiparasitária.

Montagem

O exaustor está preparado para ser montado numa parede da cozinha.

1. Retirar o filtro de gorduras. (Ver instruções de serviço).
2. Traçar uma linha central na parede, desde o tecto até ao canto inferior do exaustor.

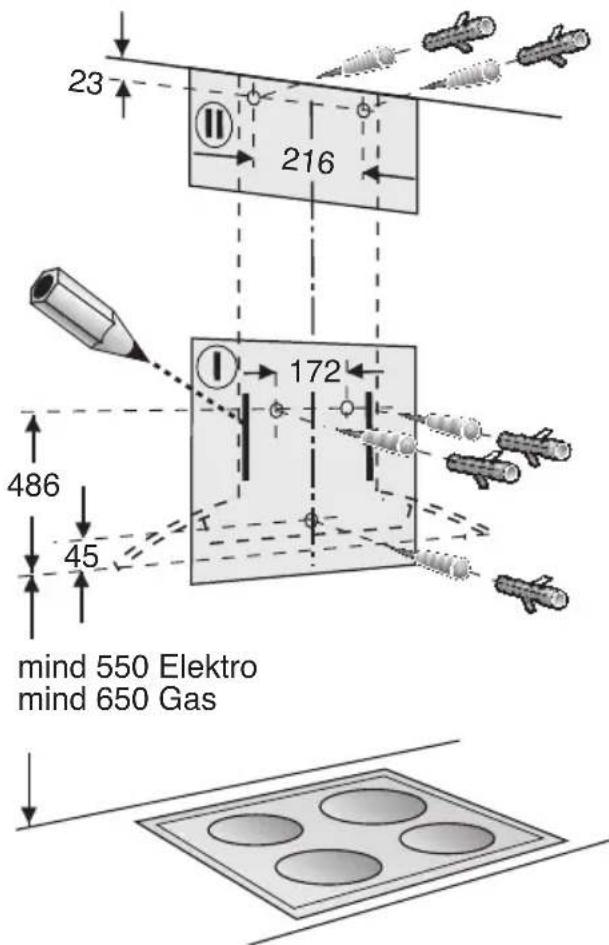

3. Com a ajuda do molde, marcar na parede as posições para os parafusos e desenhar, também, o contorno da área de suspensão, para que esta seja mais fácil.
   ⚠️ Respeitar a distância mínima entre a placa de cozinhar e o exaustor, ou seja, 550 mm no caso de discos eléctricos e de 650 mm no caso de queimadores a gás. O canto inferior do molde corresponde ao canto inferior do exaustor (painel de vidro).
4. Fazer 3 furos para o exaustor e 2 furos para o revestimento da chaminé, todos com 8 mm, e introduzir as buchas até estas ficarem à face da parede.

Nota: Ter em atenção a eventual necessidade de montagem de acessórios especiais.

1. Aparafusar o ângulo superior e os dois ângulos inferiores de fixação.

1. Pendurar o exaustor. Regular a altura e a posição horizontal com os parafusos de ajuste.

⚠ A protecção de vidro não pode encostar à parede.

Montagem

1. Apertar o parafuso inferior (parafuso sextavado).

⚠ Se, ao aparafusar, for feita pressão na protecção de vidro, este pode-se quebrar.

1. Colar uma película de cobertura sobre os furos dos 2 parafusos inferiores de fixação na grelha de protecção.

2. Montar a tubagem.

3. Fazer a ligação eléctrica.

4. Retirar a película de protecção dos dois elementos da chaminé.

⚠ Evitar danos nas superfícies sensíveis.

1. Introduzir o revestimento superior da chaminé (ranhuras para baixo) no revestimento inferior.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando o gabarito de montagem, por exemplo, como protecção sobre o canto do revestimento inferior.

1. Introduzir o revestimento completo da chaminé, em posição inclinada, na protecção de vidro e empurrar para baixo.
2. Puxar, cuidadosamente, o revestimento superior da chaminé para cima e, com 2 parafusos, aparafusá-lo lateralmente, no ângulo de fixação.

1. Montar o filtro de gorduras (ver instruções de serviço).

Cihazın tarifi
