Marke	Bosch
Modell	DKE995E
Produkttyp	Dekorative Dunstabzugshaube
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	60 - 110 cm
Nettogewicht	ca. 18 kg
Stromversorgung	220 - 240 V / 50 Hz
Gesamtleistung	240 W
Bedienungsart	Elektronische Tastensteuerung
Anzahl der Geschwindigkeitsstufen	3 + Intensivstufe
Beleuchtung	2 Halogenlampen (max. 40 W je Lampe)
Max. Luftstrom (Abluft)	650 m³/h
Max. Geräuschpegel	65 dB(A)
Typ des Fettfilters	Spülmaschinenfester Metallfilter
Aktivkohlefilter (optional)	Kompatibles Modell: Bosch DKF... (siehe Anleitung)
Betriebsart	Abluft oder Umluft
Durchmesser des Abluftkanals	150 mm
Energieeffizienzklasse	A
Reparierbarkeitsindex	7,5 / 10
Allgemeine Informationen	Bedienungsanleitung als PDF auf der Website des Herstellers herunterladbar

Häufig gestellte Fragen - DKE995E BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DKE995E?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände zum Kochfeld (65 cm bei Elektroherd, 75 cm bei Gasherd). Befestigen Sie die Haube fest an der Wand oder Decke gemäß dem in der Anleitung mitgelieferten Plan.

Wie reinige ich die Fettfilter?

Die Metallfilter können in der Spülmaschine oder von Hand mit einer Bürste und Reinigungsmittel gewaschen werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Es wird empfohlen, sie alle 2 Monate zu reinigen.

Wann und wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter wird im Umluftbetrieb verwendet. Er muss je nach Nutzung alle 6 bis 12 Monate ausgetauscht werden. Zum Wechseln die Schutzabdeckung entriegeln, den alten Filter herausnehmen und den neuen Filter (kompatible Bosch-Referenz) einsetzen.

Wie wechsle ich die Beleuchtungslampe?

Trennen Sie das Gerät zuerst vom Stromnetz. Entfernen Sie die Beleuchtungsabdeckung (oft eingerastet). Schrauben Sie die defekte Halogenlampe heraus und ersetzen Sie sie durch eine Lampe des gleichen Typs (G4, max. 40 W). Die Abdeckung wieder einrasten und das Gerät wieder anschließen.

Die Dunstabzugshaube macht viel Lärm, ist das normal?

Der Geräuschpegel hängt von der gewählten Geschwindigkeit ab. Bei Stufe 3 oder Intensivstufe kann der Lärm 65 dB(A) erreichen. Überprüfen Sie, ob die Filter nicht verstopft sind und ob die Haube vibrationsfrei installiert ist.

Wie stelle ich die Intensivfunktion ein?

Drücken Sie die Intensivtaste (oft mit einem 'I' oder einem Alarmsymbol gekennzeichnet). Die Haube läuft etwa 10 Minuten mit voller Leistung und kehrt dann automatisch zur vorherigen Geschwindigkeit zurück.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Abluftkanal verwenden?

Ja, die Dunstabzugshaube Bosch DKE995E kann im Umluftbetrieb verwendet werden. Es muss ein Aktivkohlefilter (nicht im Lieferumfang) und ein Umluftkit (optional) installiert werden, um die Luft in den Raum umzuleiten.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Drücken Sie nach der Reinigung oder dem Austausch der Filter die Taste der Anzeige (normalerweise die Taste 'Geschwindigkeit 1' oder 'Aus') 3 Sekunden lang, bis die Kontrollleuchte erlischt.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Haube richtig angeschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Bosch-Kundendienst.

Welches Zubehör ist für dieses Modell erhältlich?

Das Zubehör umfasst: Aktivkohlefilter (DKF...), Umluftkit, Abluftkanal, Verschlussplatte. Siehe Anleitung oder Bosch-Website für genaue Referenzen.

BEDIENUNGSANLEITUNG DKE995E BOSCH

de Gebrauchs- und Montageanleitung

Betriebsarten

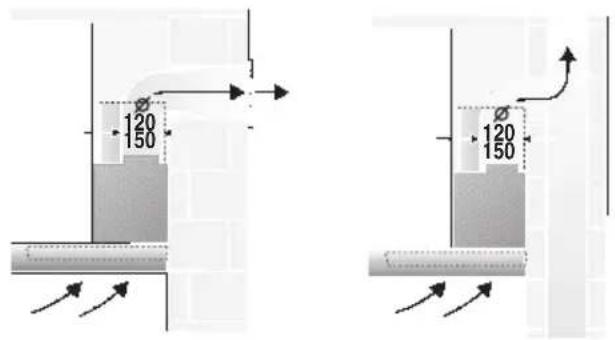

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

☐ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummerr finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Signalton:

☐ Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton.

Ausschalten des Signaltons:

☐ Drücken Sie gleichzeitig die Tasten 0 und + bis nach ca. 3 Sekunden ein Signal ertönt.

Einschalten des Signaltons:

□ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:

☐ Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

☐ Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher.
☐ Drücken Sie die Taste –. Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

☐ Drücken Sie die Taste 0. Die Anzeige ☐ erlischt nach kurzer Zeit. Oder:
Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet. Die Anzeige erlischt nach kurzer Zeit.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

☐ Drücken Sie die Taste + so oft, bis die Anzeige P leuchtet.
☐ Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe zurück.

Lüfternachlauf:

Drücken Sie die Taste

Der Lüfter läuft 10 Minuten in Stufe ^1 , dabei blinkt in der Anzeige ein Punkt. Danach schaltet der Lüfter selbsttätig aus.

Beleuchtung:

☐ Drücken Sie kurz die Taste ✿ zum Ein- und Ausschalten.
☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
☐ Einstellen der Helligkeit: Halten Sie die Taste ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Automatisches Einschalten der Beleuchtung, z. B. über eine Zeitschaltuhr:

☐ Lüfter und Beleuchtung müssen ausgeschaltet sein.

Einschalten:

Drücken Sie gleichzeitig die Tasten – und →l.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige = leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen des Metall-Fettfilters:

□ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Aus- und Einbauen des Metall-Fettfilters:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drehen Sie die beiden Riegel am Fettfilter und klappen Sie den Fettfilter ab.

1. Reinigen Sie den Fettfilter.

2. Setzen Sie den gereinigten Fettfilter wieder ein.

3. Löschen Sie die Anzeige =.

☐ Drücken Sie die Taste 0.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche vorne ein.

2. Bauen Sie den Fettfilter ein (siehe Aus- und Einbauen des Metall-Fettfilters).

3. Löschen Sie die Anzeige £.

☐ Drücken Sie die Taste 0.

Sättigungsanzeige:

Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden.

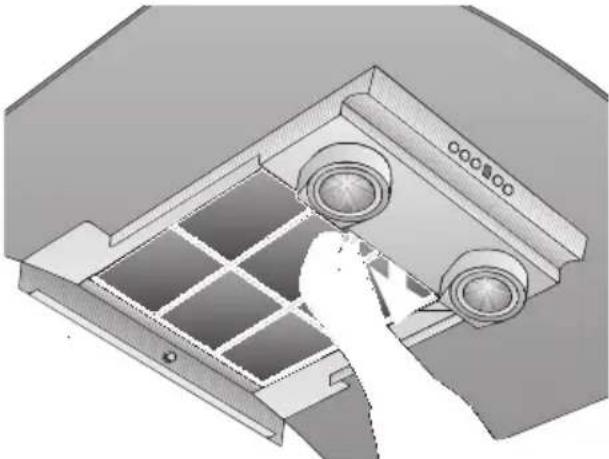

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus.
2. Drücken Sie die Lasche vorne ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie den Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).
□ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
□ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
□ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   ⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

Störungen

Wenn in der Anzeige ein ≡ oder ⟨ erscheint:

☐ Siehe Abschnitt „Filter und Wartung“. Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠ Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 550 mm, Abb. 1.

⚠ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.
□ Möglichst wenig Rohrbögen.
□ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

☐ Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm

∅ 150 mm ca. 177 cm

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb

☐ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Anschluss Abluftrohr ∅ 150 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 120 mm:

☐ Reduzierstutzen direkt am Luftstutzen befestigen.

☐ Abluftrohr am Reduzierstutzen befestigen.

Vor der Montage

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Abluft Umluft
	22,521,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Umstellen Abluft – Umluftbetrieb

Umstellung der elektronischen Steuerung auf Umluftbetrieb:

☐ Serienmäßige Einstellung ist Abluftbetrieb.
☐ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.

1. Taste 0 drücken und halten.
2. Während die Anzeige ☐ leuchtet zusätzlich die Taste drücken, bis die Anzeige ☐ leuchtet. Danach die Tasten loslassen.
   ☐ Die Anzeige ☐ erlischt nach kurzer Zeit. Die elektronische Steuerung ist auf Umluftbetrieb eingestellt.
   ☐ Durch Wiederholen der Schritte 1 und 2 wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt (Anzeige =).

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

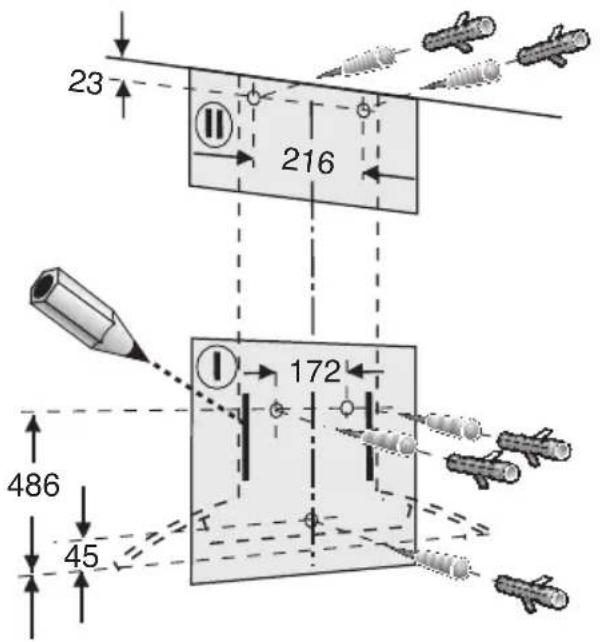

3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube (Glasschirm).

1. 3 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

mind 550 Elektro mind 650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

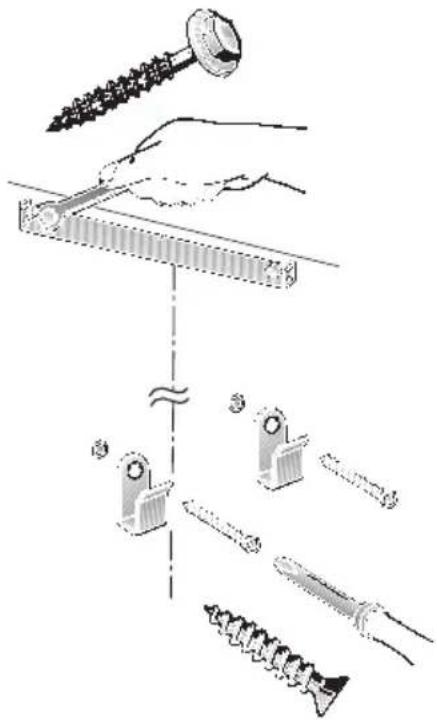

1. Den oberen und die zwei unteren Haltewinkel anschrauben.

1. Dunstabzugshaube einhängen. Höhe und waagerechte Lage mit den Verstellschrauben ausrichten.

⚠️ Der Glasschirm darf nicht an der Wand anschlagen.

Einbauen

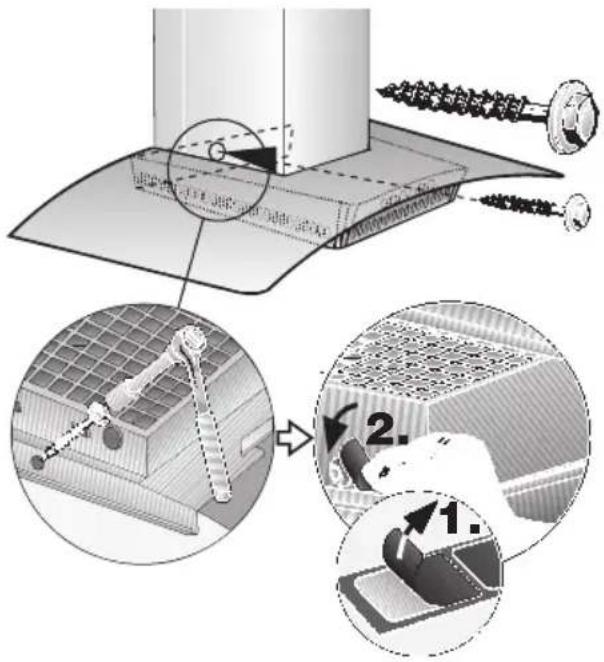

1. Untere Schraube (Sechskantschraube) eindrehen.

⚠️ Entsteht beim Festschrauben ein Druck auf den Glasschirm, kann es zu Glasbruch führen.

1. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

2. Rohrverbindung herstellen.

3. Elektrische Verbindung herstellen.

4. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

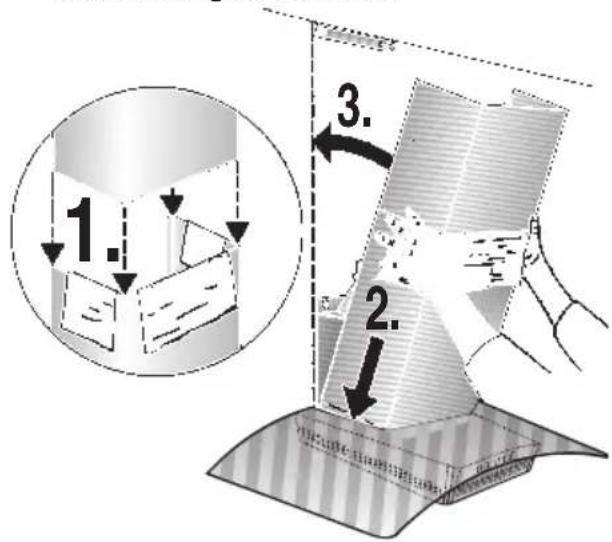

1. Die obere Kaminverblendung (Schlitze nach unten) in die untere Kaminverblendung einschieben.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Die komplette Kaminverblendung in den Glasschirm schräg einsetzen und nach hinten schwenken.

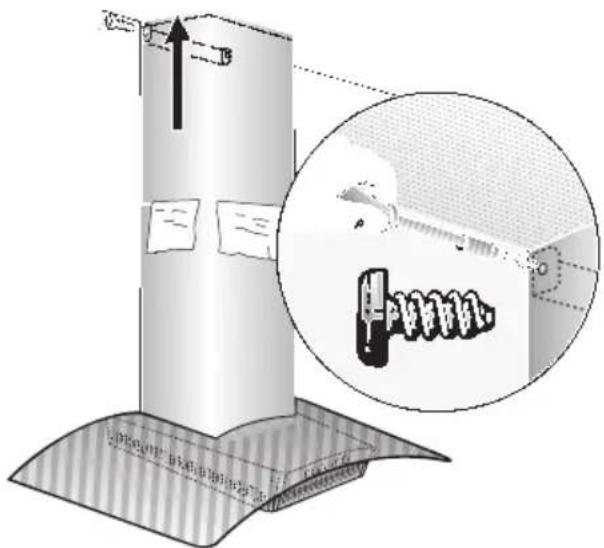

2. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Zertifizierungsinstitut

Merianstrasse 28

D-63069 Offenbach

Tel. [phone]

Montajdan önce

Atik hava modu

BSH Bosch und Siemens Hausgeräte GmbH

Carl-Wery-Str. 34

D-81739 München

Phone: [phone]

Fax: [phone]

Bosch-Infoteam (Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!

Online-Shop: www.bosch-eshop.com
