Bravia KDL-40R471A - Televisor SONY - Manual de utilização gratuito

Tipo de produto	Televisão LED
Marca	Sony
Modelo	Bravia KDL-40R471A
Tamanho da tela	40 polegadas (101 cm)
Resolução	Full HD 1920 x 1080 pixels
Retroiluminação	LED
Formato da imagem	16:9
Sintonizador	DVB-T/T2/C/S/S2
Conectividade	3 entradas HDMI, 1 entrada USB, 1 entrada componente, 1 entrada composta, 1 saída de áudio óptica, 1 conector de fone de ouvido
Wi-Fi integrado	Sim
Funções inteligentes	Smart TV, acesso à Internet
Dimensões sem suporte	92.4 x 54.6 x 6.5 cm (L x A x P)
Dimensões com suporte	92.4 x 59.7 x 23.5 cm
Peso sem suporte	10,5 kg
Peso com suporte	11,2 kg
Alimentação	220-240 V AC, 50/60 Hz
Consumo elétrico	70 W (espera < 0,5 W)
Classe energética	A+
Limpeza	Pano macio e seco
Segurança	Não expor à umidade; usar em superfície estável
Peças de reposição	Disponíveis através do serviço pós-venda Sony
Acessórios fornecidos	Controle remoto, pilhas, suporte de mesa, cabo de alimentação, guia

Perguntas frequentes - Bravia KDL-40R471A SONY

Como conectar um periférico HDMI?

Conecte o cabo HDMI em uma das entradas HDMI na parte traseira da televisão. Ligue o periférico e pressione o botão INPUT do controle remoto para selecionar a entrada correspondente.

Como acessar as configurações de imagem?

Pressione o botão HOME do controle remoto, vá para Configurações > Exibição e som > Imagem. Você pode ajustar o brilho, contraste, cor, etc.

O que fazer se a tela ficar preta?

Verifique se a televisão está ligada (indicador luminoso). Certifique-se de que o cabo de alimentação está bem conectado. Se o problema persistir, tente desconectar a televisão por 1 minuto e depois reconectá-la.

Como atualizar o software?

Vá para HOME > Configurações > Suporte > Atualização de software. Selecione Atualização pela Internet (se conectado) ou via USB após baixar o arquivo no site da Sony.

Como usar a função Smart TV?

Pressione o botão HOME e selecione um aplicativo como YouTube ou Netflix. Conecte sua televisão à Internet via Wi-Fi ou cabo Ethernet nas configurações de rede.

Como configurar os canais?

Vá para HOME > Configurações > Canais > Sintonia automática. Escolha o tipo de sinal (antena ou cabo) e inicie a busca.

Como conectar um fone de ouvido?

Conecte o fone de ouvido no conector de fone de ouvido localizado na parte traseira ou lateral da televisão. O som dos alto-falantes será automaticamente desligado.

Como limpar a tela?

Use um pano macio e seco (microfibra). Nunca use produtos químicos, álcool ou limpador líquido. Limpe suavemente sem pressionar.

Por que o controle remoto não funciona?

Verifique primeiro as pilhas: insira pilhas novas respeitando a polaridade. Certifique-se de que nenhum obstáculo bloqueie o sinal entre o controle remoto e a televisão.

Como redefinir para as configurações de fábrica?

Vá para HOME > Configurações > Suporte > Redefinir > Redefinição de fábrica. Confirme a operação: todos os dados serão apagados.

MANUAL DE UTILIZADOR Bravia KDL-40R471A SONY

Manual de Instruções PT

BRAVIA

Introduction

4

ANALOG – Modo analógico (página 17)

4 Botones numéricos

Obrigado por escolher este produto Sony.

Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas.

Aviso para a função de televisão digital

• Todas as funções relativas à televisão digital (Dasarão disponíveis apenas para os países ou áreas em que são transmitidos sinais terrestres digitais DVB-T/DVB-T2* (MPEG-2 e H.264/MPEG-4 AVC) ou onde existe acesso a um serviço de cabo compatível com DVB-C (MPEG-2 e H.264/MPEG-4 AVC). Por favor, confirme com o seu agente local se pode receber um sinal DVB-T/DVB-T2* no seu local de residência ou pergunte ao seu fornecedor de cabo se o seu serviço de cabo DVB-C é adequado para operação integrada com este televisor.
• O fornecedor de cabo pode cobrar um preço adicional pelos seus serviços e pedir que concorde com os seus termos e condições de negócio.
• Este televisor cumpre com as especificações DVB-T/DVB-T2* e DVB-C, mas a compatibilidade com futuras transmissões terrestres digitais DVB-T/DVB-T2* e por cabo digitais DVB-C não é garantida.
• Algumas funções de televisão digital podem não estar disponíveis em alguns países/áreas e o cabo DVB-C pode não funcionar corretamente com alguns fornecedores.

Este produto foi fabricado por ou em nome da Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão. As questões relativas à conformidade dos produtos com base na legislação da União Europeia devem ser dirigidas ao representante autorizado, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemanha. Para quaisquer assuntos de serviço ou garantia, consulte os endereços fornecidos nos documentos de serviço ou de garantia.

[NO TEXT]

• As ilustrações utilizadas neste manual referem-se à série KDL-40R474A, exceto indicação em contrário.
  * DVB-T2 não está disponível para o modelo de televisor das séries KDL-46R470A / 40R471A / 40R470A / 32R421A / 32R420A. DVB-T2 está disponível para o modelo de televisor das séries KDL-46R473A / 40R474A / 40R473A / 32R424A / 32R423A.

Informação da marca registada

• é uma marca registada do Projecto DVB.
• HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas comerciais registadas da HDMI Licensing, LLC nos Estados Unidos e/ou noutros países.
• Fabricado sob licença da Dolby Laboratories.
• "BRAVIA" e são marcas da Sony Corporation.
• MHL, Mobile High-Definition Link e o logótipo MHL são marcas comerciais ou marcas comerciais registadas da MHL Licensing, LLC.
• Fabricado sob licença da DTS Licensing Limited. Para obter informações relativas a patentes e marcas comerciais nos EUA e mundiais, consulte www.dts.com/patents/legacy.aspx. © DTS Licensing Limited e DTS, Inc. 2012.

Recomenda-se que defina “Atualiza serviço automaticamente” para “Ativar”, de modo a permitir que os novos serviços digitais sejam adicionados automaticamente à medida que ficam disponíveis.

Selecione "Parâmetros" → "Configuração de canais" → "Instalação Digital" → "Configuração Técnica" → "Atualiza serviço automaticamente".

#

- Se definir “Atualiza serviço automaticamente” para “Desativar”, os novos serviços digitais serão notificados através de uma mensagem no ecrã e os serviços não serão adicionados automaticamente. A disponibilidade desta função depende do país/região. Se não estiver disponível, efetue a operação “Sintonização Automática Digital” para adicionar novos serviços.

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (mês/ano) e a classificação da Fonte de Alimentação (de acordo com as normas de segurança aplicáveis) encontram-se na parte traseira do televisor.

Transfira um manual de instruções mais detalhado a partir da Web!

• Seleccione o seu país.
• Pode transferir um manual de instruções mais detalhado a partir da página de Suporte.

A página Web pode mudar sem aviso prévio.

http://www.sony-europe.com/myproduct/

Índice

Guia de iniciação

Informações de segurança....11

Precauções ....12

Descrição do telecomando 14

Descrição geral dos botões e indicadores do televisor....16

Ver televisão

Ver televisão ....17

Utilizar o Guia de Programas Eletrónico Digital (EPG) DVB....19

Utilizar a Lista de progr. Digitais DVB....20

Visualizar imagens de equipamento ligado....23

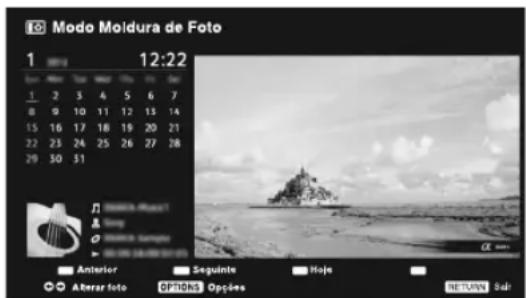

Moldura de Foto 24

Utilizar as funções do MENU

Navegar pelo menu do televisor....26

Informações adicionais

Instalar os acessórios (Suporte de parede) ......27

Especificações ....28

Resolução de problemas....30

DV3 : apenas para canais digitais

- Antes de utilizar o televisor, leia a secção “Informações de segurança” (página 11). Guarde este manual para futuras consultas.

1: Verificar os acessórios

Suporte de fixação para mesas (1)

Parafusos de fixação para o Suporte de fixação para mesas (M5 × 16) (2)

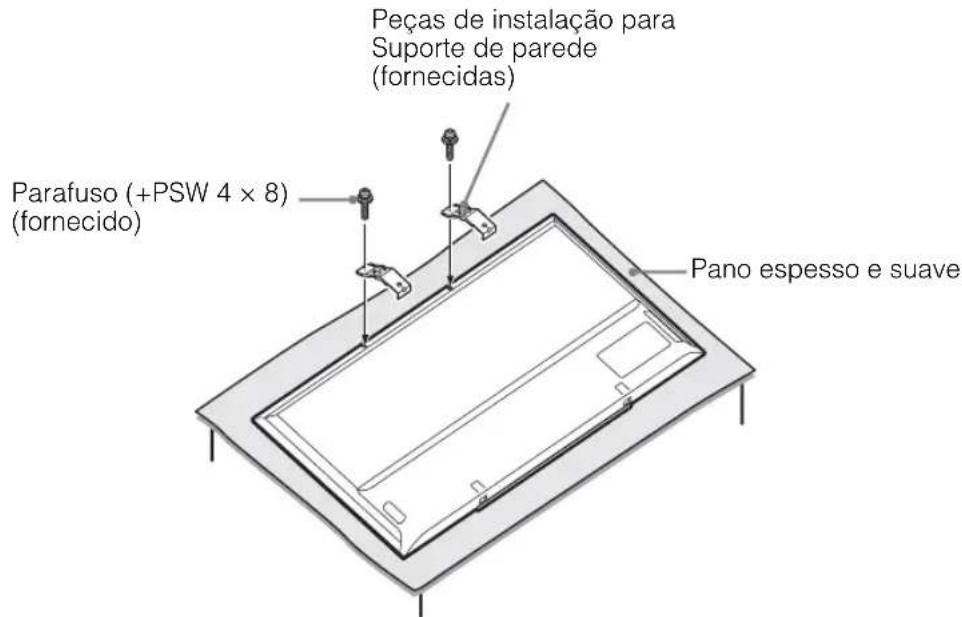

Peças de instalação para o Suporte de parede (2)

(apenas em KDL-46R473A/46R470A)

Parafusos de fixação para peças de instalação (M4 × 8) (2)

(apenas em KDL-46R473A/46R470A)

Telecomando RM-ED054 (1)

Pilhas tamanho AAA (2)

• Respeite a polaridade correta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas.
• Deite as pilhas fora respeitando as leis de proteção ambiental. Algumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar direta ou numa sala húmida.

2: Fixar a base

[NO TEXT]

- Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar direta.

Siga os passos de montagem necessários para a colocação numa base de televisor.

1 Consulte o folheto de instruções fornecido do Suporte de fixação para mesas para obter informações sobre a instalação correta para alguns modelos de televisor.

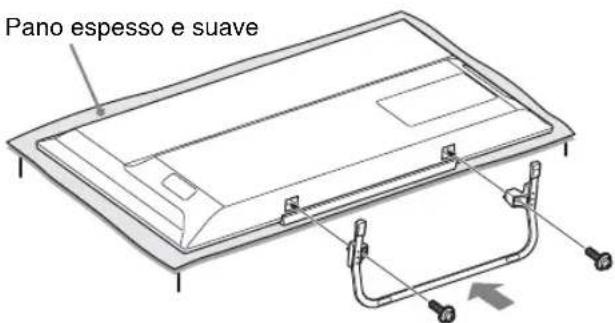

2 Coloque o televisor com o ecrã virado para baixo numa superfície nivelada e estável, coberta com um pano espesso e suave.
3 Fixe o televisor ao Suporte de fixação para mesas utilizando os parafusos fornecidos.

A

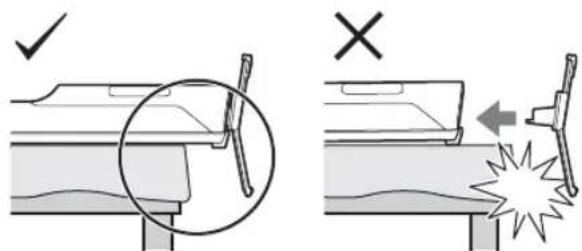

- Quando montar o Suporte de fixação para mesas, tenha cuidado para não bater com o mesmo contra a borda da superfície.

- Segure o Suporte de fixação para mesas com uma mão para evitar deixá-lo cair ao montar.

• Não exerça pressão sobre o painel LCD nem sobre a moldura à volta do ecrã.
• Este televisor é muito pesado, por isso, a colocação do televisor sobre um pano espesso e macio deverá ser efetuada por duas ou mais pessoas.
• Se utilizar uma chave de fendas elétrica, ajuste o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Certifique-se de que apertou com firmeza os três parafusos fornecidos. Caso contrário, o televisor poderá cair.
• Utilize uma chave de fendas adequada para apertar bem os parafusos sem danificar a cabeça dos parafusos.
• Certifique-se de que o cabo de alimentação CA está afastado do local de instalação do suporte quando colocar o Suporte de fixação para mesas.
• Quando desmontar o suporte de fixação para mesas, inverta o procedimento de montagem. Não remova quaisquer parafusos além dos que são utilizados ao montar o suporte de fixação para mesas. Não ligue o televisor com o seu painel LCD virado para baixo para evitar uma imagem irregular.

3: Ligar uma antena/cabo/ videogravador/ gravador de DVD

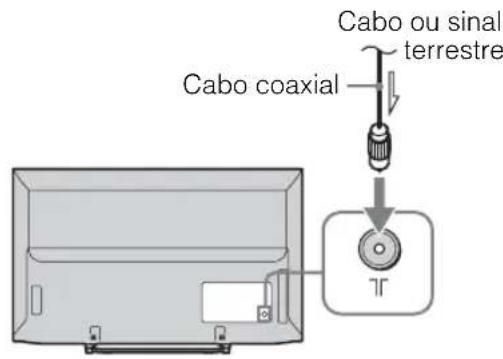

Ligar apenas uma antena/cabo

Ligar uma antena/cabo/videogravador/gravador de DVD com SCART

Videogravador/gravador de DVD

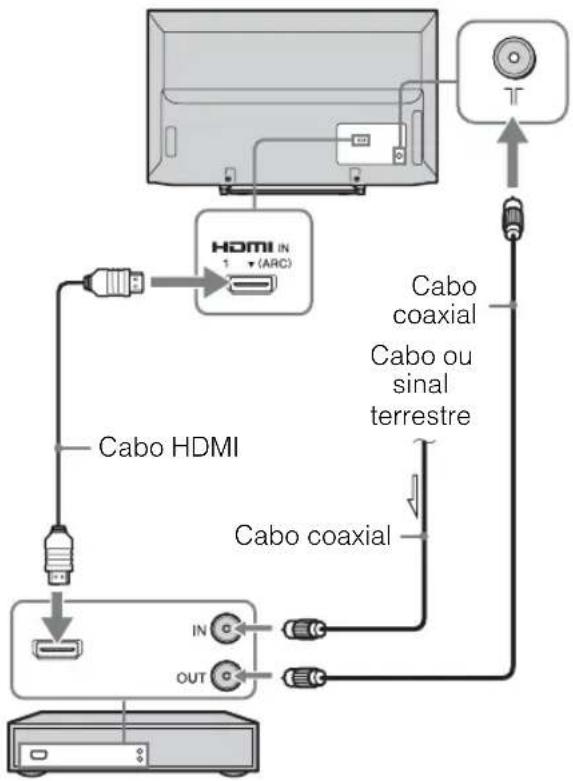

Ligar uma antena/cabo/videogravador/gravador de DVD com HDMI

Videogravador/gravador de DVD

4: Impedir que o televisor se vire

1 Coloque um parafuso para madeira (4 mm de diâmetro, não fornecido) na base do televisor.
2 Coloque um parafuso de montagem (M4, não fornecido) no orifício para parafuso do televisor.
3 Prenda o parafuso para madeira e o parafuso de montagem com um cabo forte (não fornecido). O comprimento do parafuso de montagem M4 difere consoante o diâmetro do cabo. Consulte a ilustração abaixo.

- Para fixar o televisor, é utilizado um kit de correia de suporte Sony opcional. Contacte o Centro de Assistência Sony mais próximo para adquirir um kit. Mantenha o nome do modelo do televisor acessível para consulta.

5: Seleccionar o idioma, o país/ região e o local

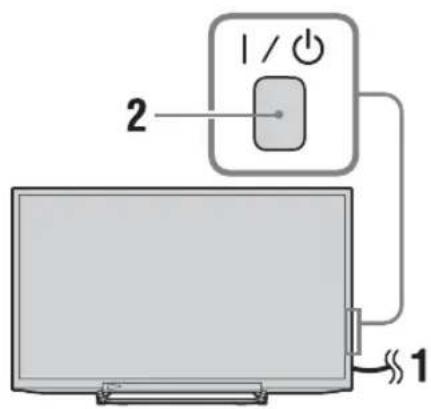

1 Ligue o televisor à tomada de corrente elétrica (220-240 V CA, 50 Hz).

2 Carregue em I/○ na parte lateral do televisor.

Se o televisor estiver no modo de espera (com o indicador I/⏻ (alimentação/espera) no painel frontal do televisor iluminado a vermelho), carregue em I/⏻ no telecomando para ligar o televisor.

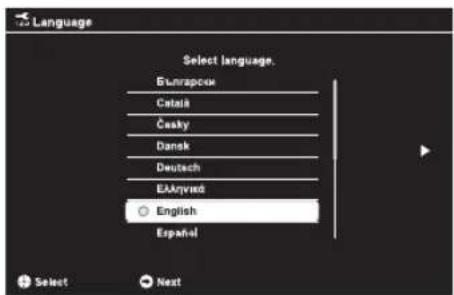

Quando ligar o televisor pela primeira vez, o menu Idioma/Language aparece no ecrã.

4

- Quando liga o televisor, o indicador de alimentação ilumina-se a verde.

3 Carregue em ♠/♥ para selecionar o idioma apresentado nos ecrãs do menu e, em seguida, carregue em

4 Siga as instruções apresentadas para selecionar o país/região em que irá utilizar o televisor.

Se o país/região onde pretende utilizar o televisor não aparecer na lista, selecione “-” em vez de um país/região.

5 Siga as instruções apresentadas no ecrã para definir o código PIN.

- Pode ser utilizado qualquer código PIN, exceto 0000.

6 Siga as instruções apresentadas para selecionar o tipo de localização em que irá utilizar o televisor.

Esta opção seleciona o modo de imagem inicial apropriado às condições de iluminação típicas destes ambientes.

No modo Loja, algumas definições serão repostas periodicamente para a utilização em lojas.

6: Sintonização automática do televisor

1 Carregue em ♠/♥ para selecionar o tipo de transmissão e, em seguida, carregue em ☐.

2 Carregue em ♠/↓ para selecionar "Antena" ou "Cabo" e, em seguida, carregue em

Selecione “Antena” para receber transmissões terrestres de televisão através de uma antena externa. Seleccione “Cabo” se for assinante de televisão por cabo que não utiliza uma set-top box externa.

Se selecionar “Cabo”, o ecrã para selecionar o tipo de pesquisa aparece. Consulte “Para sintonizar o televisor para ligação por cabo” (página 9).

O televisor começa, então, a procurar todos os canais digitais disponíveis e depois todos os canais analógicos disponíveis. Esta operação pode demorar algum tempo, por isso não carregue em nenhum botão do televisor ou do telecomando durante o processo.

[Unreadable]

- Em alguns países, pode selecionar "Antena" em vez de "Cabo" para receber programas de televisão por cabo.

Se aparecer uma mensagem para confirmar as ligações da antena

Não foram encontrados canais digitais ou analógicos. Verifique todas as ligações da antena/cabo e carregue em para iniciar de novo a sintonização automática.

3 Ordenar Programas: Altera a ordem na qual os canais são memorizados no televisor.

1 Carregue em ↗/▽ para selecionar o canal que pretende mover para uma nova posição e, em seguida, carregue em ➔.
②Carregue em ↗/▽ para selecionar a nova posição para o canal e, em seguida, carregue em

Se não alterar a ordem em que os canais são memorizados no televisor, carregue em HOME para avançar para o passo seguinte.

[NO TEXT]

- Este passo pode não aparecer se for encontrado apenas o canal digital.

4 Definir o dia e hora atuais.

[Unreadable]

- Este passo irá aparecer apenas se o relógio não tiver sido obtido a partir da transmissão digital.

A mensagem “Configuração concluída.” irá aparecer no ecrã. Carregue em ☐ O televisor está agora sintonizado em todos os canais disponíveis.

- Update de sistema por USB Pode atualizar o sistema do televisor, através de uma memória USB. Obtenha mais informações no site web indicado abaixo. http://support.sony-europe.com/TV/

Para sintonizar o televisor para ligação por cabo

1 Carregue em ⊕ e ⚙/♥ para selecionar "Pesquisa Rápida" ou "Pesquisa Completa" e, em seguida, carregue em ⊕.

"Pesquisa Rápida": Os canais são sintonizados de acordo com a informação do operador de cabo dentro do sinal de transmissão.

A definição recomendada para "Frequência" e "ID de Rede" é "Auto". Esta opção é recomendada para uma sintonização rápida, quando suportada pelo seu operador de cabo.

Se a “Pesquisa Rápida” não sintonizar, utilize o método de “Pesquisa Completa” apresentado abaixo.

"Pesquisa Completa": Todos os canais disponíveis são sintonizados e memorizados. Este processo pode demorar algum tempo.

Esta opção é recomendada quando a "Pesquisa Rápida" não for suportada pelo seu fornecedor de cabo.

2 Carregue em ▼ para selecionar "Iniciar". O televisor começa a procurar os canais. Não carregue em nenhum botão do televisor ou do telecomando.

_二

- Alguns fornecedores de cabo não suportam a "Pesquisa Rápida". Se não forem detectados canais através da "Pesquisa Rápida", execute a "Pesquisa Completa".

Informações de segurança

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque-o numa superfície estável e nivelada.
• Só técnicos de assistência qualificados devem realizar as instalações de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony.
• Quando fixar os ganchos de montagem no televisor, utilize os parafusos fornecidos com o Suporte para montagem na parede. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do gancho de montagem. O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte para montagem na parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

32, 40 TV: 6,5 mm \~ 10 mm 46 TV: 8 mm \~ 12 mm

Parafuso 32, 40 TV: M4 46 TV: M6
Gancho de montagem
Fixação do gancho na parte de trás do televisor

Transporte

• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande.
• Se pegar no televisor para o transportar, agarre-o conforme indicado na ilustração. Não exerça pressão sobre o painel LCD e sobre a estrutura em volta do ecrã.

KDL-32R424A/32R423A/32R421A/32R420A

- Quando levantar ou deslocar o televisor, agarre-o firmemente pela base.

Certifique-se de que segura a parte inferior do painel, em vez da parte frontal.

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.

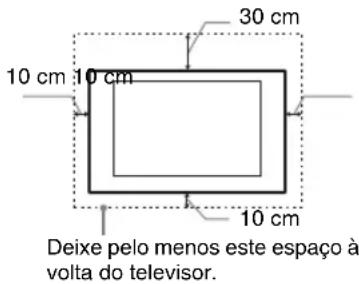

• Deixe espaço à volta do televisor como mostrado abaixo.
• Recomendamos fortemente que utilize o suporte para montagem na parede da Sony para permitir uma circulação de ar adequada.

Instalação na parede

Instalação com base

• Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:
  – Não instale o televisor em posição horizontal, às avessas, para trás ou de lado.

• Não coloque o televisor numa estante, num tapele, numa cama ou num armário.

• Não tape o televisor com panos, por exemplo, cortinas nem com outros objetos, como jornais, etc.

• Não instale o televisor como mostrado abaixo.

Circulação de ar bloqueada.

Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este televisor funciona apenas com corrente alternada de 220-240 V.
• Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efetuar as ligações.
• Desligue o cabo de alimentação da tomada elétrica antes de trabalhar com o televisor ou de deslocá-lo.
• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.

Notas

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objetos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à parede.

Utilização proibida

Não instale/utilize o televisor em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o televisor pode funcionar mal e provocar um incêndio, choque elétrico, avaria e/ou feridas.

Local:

• Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarcação, dentro de um veículo, em instituições médicas, locais instáveis, perto de água, chuva, humidade ou fumo.
• Se o televisor for colocado no balneário de uma piscina pública ou estância termal, o televisor poderá ficar danificado pelo enxofre presente no ar, etc.

Limpeza:

Não pulverize água ou detergente diretamente sobre o televisor. Pode pingar para a base do ecrã ou partes exteriores e infiltrar-se no interior, causando uma avaria.

• Locais quentes, húmidos ou com muito pó; onde possam entrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de objetos inflamáveis (velas, etc.). O televisor não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objetos que contenham líquidos, como por exemplo vasos, em cima do televisor.
• Não coloque o televisor num local húmido ou com poeiras ou numa divisão com fumo gorduroso ou vapor (junto de fogões ou humidificadores). Poderá ocorrer incêndio, choque elétrico ou deformação.

Situação:

• Não utilize o televisor quando tiver as mãos molhadas, com a tampa retirada ou com acessórios não recomendados pelo fabricante. Desligue o televisor da tomada de corrente e da antena durante as trovoadas.
• Não instale o televisor de forma a que este fique projetado para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma pessoa ou objeto bater no televisor.

Peças danificadas:

• Não lance nada contra o televisor. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superfície do televisor rachar, não toque nela até ter desligado o cabo de alimentação. Caso contrário, pode provocar um choque elétrico.
• Não sujeite o ecrã LCD a impactos fortes ou choques. O vidro do ecrã pode rachar ou estilhaçar-se e provocar lesões.

Quando não estiver a ser utilizado

• Se não vai utilizar o televisor durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
• Como o televisor não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o televisor completamente.
• No entanto, alguns televisores possuem funções que precisam que o televisor fique no modo de espera (standby) para funcionarem corretamente.

Para as crianças

• Não deixe as crianças subir para o televisor.
• Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano.

Se ocorrerem os seguintes problemas...

Desligue o televisor e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer.

Dirija-se a um agente ou centro de assistência Sony para enviar o televisor a um técnico de assistência qualificado para verificação.

Quando:

• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O televisor estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objeto sólido penetrar nos orifícios da caixa.

Aviso

Para evitar incêndios, mantenha velas e outras chamas abertas sempre afastadas deste produto.

Precauções

Ver televisão

• Veja televisão com uma luz ambiente adequada, pois uma luz fraca ou ver televisão durante um longo período de tempo prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.

Ecrã LCD

- Embora o ecrã LCD seja fabricado com uma tecnologia de alta precisão e 99,99% ou mais dos píxeis sejam efetivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da estrutura do LCD.

- Não carregue nem risque o filtro frontal, nem coloque objetos em cima do televisor. Pode danificar o ecrã LCD ou a imagem ficar irregular.

- Se utilizar o televisor num local frio, as imagens podem ficar escuras ou com manchas. Não se trata de uma avaria. Este fenómeno desaparece logo que subir a temperatura.

- Se visualizar imagens fixas continuamente, pode produzir-se uma imagem fantasma. Essa imagem desaparece pouco depois.

- Durante a utilização do televisor, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.

- O ecrã LCD contém uma pequena quantidade de cristais líquidos. Para o eliminar, cumpra os regulamentos e normas locais.

Utilizar e limpar o ecrã/a caixa do televisor

Desligue o cabo de alimentação que liga o televisor à tomada de corrente elétrica antes de limpar.

Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.

• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.
• Não pulverize água ou detergente diretamente sobre o televisor. Pode pingar para a base do ecrã ou para partes exteriores, e causar uma avaria.
• Não utilize esfregões abrasivos, líquidos de limpeza alcalinos/ ácidos, pós de limpeza ou solventes voláteis, como álcool, benzina, diluente ou inseticida. Se utilizar este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superfície do ecrã e o material da caixa.
• É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar uma ventilação adequada.

- Quando ajustar o ângulo do televisor, mova-o lentamente de forma a impedir que o televisor se desloque ou se separe da base.

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação eletromagnética longe do televisor. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Diretiva EMC, utilizando um cabo de sinal de ligação com menos de 3 metros.

Precauções relativas ao manuseamento do telecomando

• Respeite a polaridade correta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas.
• Deite as pilhas fora respeitando as leis de proteção ambiental. Algumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar direta ou numa sala húmida.

Eliminação do televisor

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na

União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países

Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado na pilha ou na sua embalagem, indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados. Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0,0005% em mercúrio ou 0,004% em chumbo. Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores. Assegurando-se que estas pilhas são correctamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destas pilhas. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se por motivos de segurança, desempenho ou protecção de dados, os produtos necessitarem de uma ligação permanente a uma pilha integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil do aparelho, coloque-o no ponto de recolha de produtos eléctricos/electrónicos de forma a garantir o tratamento adequado da bateria integrada. Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Sobre a temperatura do ecrã LCD

Quando o Ecrã LCD for utilizado durante um período de tempo prolongado, a área na proximidade do painel pode aquecer. Poderá sentir a superfície quente ao tocar com a mão.

ADVERTÊNCIA

As pilhas não devem ser expostas a calor excessivo, como luz solar direta, fogo ou situações semelhantes.

Descrição do telecomando

• No modo de televisor: Carregue para apresentar uma lista de entradas.
• No modo de texto: Mantém a página atual.

2SYNC MENU

Prima para apresentar o BRAVIA Sync Menu e, em seguida, selecione o equipamento HDMI/MHL a partir de Seleção de dispositivos.

20

- O "Controlo de BRAVIA Sync" (BRAVIA Sync) apenas está disponível com equipamento Sony ligado que tenha o logótipo BRAVIA Sync ou BRAVIA Theatre Sync ou que seja compatível com Controlo de BRAVIA Sync.

3 DIGITAL – Modo digital (página 17)

ANALOG – Modo analógico (página 17)

4 Botões numéricos

• No modo de televisor: Seleciona canais. Para selecionar o canal número 10 e seguintes, introduza o segundo e o terceiro dígitos rapidamente.
• No modo de Texto: Introduza o número da página de três dígitos para a selecionar.

6 Botões coloridos (página 18, 20)

◀◀/▶◀/▶▶/I◀◀/III/■/▶▶▶: Pode utilizar o equipamento compatível com BRAVIA Sync que está ligado ao televisor.

13I/⏻ - TV em espera

Liga o televisor e desliga-o a partir do modo de espera.

17/ Informação/RevelarTexto

• No modo digital: Mostra breves informações sobre o programa atualmente em visualização.
• No modo analógico: Apresenta informações, como o número de canal atual e formato de ecrã.
• No modo de texto Texto (página 18): Revela informações ocultas (p. ex., respostas num jogo de perguntas e respostas).

18 OPTIONS

Carregue para exibir uma lista que contém atalhos para alguns menus de definição. As opções listadas variam consoante a entrada e conteúdo atuais.

19 - Canal anterior

Prima para regressar ao último canal ou à última entrada externa que foi visualizada (durante mais de 15 segundos).

20 PROG +/−/ / ▲ ▼

- Os botões número 5, ▶, PROG + e AUDIO têm pontos táteis. Utilize os pontos táteis como referências ao utilizar o televisor.

Descrição geral dos botões e indicadores do televisor

1 Sensor do telecomando

• Recebe sinais IR do telecomando.
• Não coloque nada sobre o sensor, já que o seu funcionamento pode ser afetado.

2I/⏻ – Indicador de Alimentação/Espera

• Ilumina-se a verde quando a imagem está desligada.
• Ilumina-se a cor de laranja quando o temporizador está definido ou o televisor se encontra no modo de moldura de foto. Se definir para "Temp. Ligar", ilumina-se a laranja enquanto o televisor também se encontra no modo de espera.
• Ilumina-se a vermelho quando o televisor está no modo de espera.
• Ilumina-se a verde quando o televisor está ligado.

3I/⏻ – Alimentação

Liga ou desliga o televisor.

4

• Para desligar o televisor por completo, retire a ficha da tomada.
• Quando liga o televisor, o indicador de alimentação ilumina-se a verde.

4 ∠+/-/↑↓

Carregue para regular o volume ou selecione um canal/entrada externa. Ao carregar em ∠+/-, o volume pode ser regulado. Quando o ecrã de canal para Cima/Baixo é apresentado ao carregar em CH/INPUT, os

canais podem ser selecionados. Quando o ecrã de seleção de entrada é apresentado ao carregar em CH/INPUT, a entrada externa pode ser selecionada.

5 CH/INPUT

Alterna entre o ecrã de canal para Cima/Baixo, o ecrã de seleção de entrada e o ecrã de volume para Cima/Baixo.

6 Altifalante

- Emite sinal de áudio.

Ver televisão

1 Carregue em I/☐ na parte lateral do televisor para ligar o televisor. Se o televisor estiver no modo de espera (com o indicador I/☐ (alimentação/espera) no painel frontal do televisor iluminado a vermelho), carregue em I/☐ no telecomando para ligar o televisor.

2 Carregue em DIGITAL/ANALOG para alternar entre o modo digital e o modo analógico. Os canais disponíveis variam consoante o modo.

3 Carregue nos botões numéricos ou em PROG +/- para selecionar um canal de televisão.

Para selecionar o canal número 10 e seguintes com os botões numéricos, carregue no segundo e terceiro dígitos rapidamente.

Uma faixa de informação aparece brevemente. Os ícones seguintes podem ser indicados na faixa.

☐ : Serviço de dados (aplicação de transmissão)
: Serviço de rádio
: Serviço de codificação/assinatura
: Idiomas de áudio múltiplos disponíveis
: Legendas disponíveis
: Legendas disponíveis para pessoas com problemas auditivos
⑱: Idade mínima recomendada para este programa (de 3 a 18 anos)
: Bloqueio Parental
: Bloquear Programa Digital

Operações adicionais

Para Faça o seguinte

Regular o volume Carregue em + (aumentar)/-(reduzir).
Aceda à Tabela de índice de Programas (apenas no modo analógico)	Carregue em Para selecionar um canalanalógico, carregue em / e, em seguida, em

Para aceder a Texto

Carregue em 📄. Sempre que carregar em 📄, o visor muda ciclicamente da seguinte forma:

Texto → Texto sobre a imagem do televisor (modo misto) → Sem Texto (sair do serviço de Texto)

Para selecionar uma página, carregue nos botões numéricos ou em 📄

Para revelar informações ocultas, carregue em ⑦.

- Quando quatro itens coloridos aparecerem no fundo da página do Texto, o Fastext está disponível. O Fastext permite-lhe um acesso mais rápido e fácil às páginas. Carregue no botão colorido correspondente para aceder à página.

Modo de Seleção de Cena

Quando seleciona a opção de cena desejada, a qualidade de som e a qualidade de imagem ideais para a cena selecionada são definidas automaticamente.

1 Carregue em OPTIONS no telecomando.
2 Carregue em ♠/▽ para selecionar "Seleção de Cena" e, em seguida, carregue em □
3 Carregue em ♠/♥ para selecionar o modo, em seguida, carregue em

"Auto": Proporciona uma qualidade de imagem e de som que é automaticamente definida de acordo com a fonte de entrada. Poderá não existir qualquer efeito, dependendo dos equipamentos ligados.

"Geral": Definições do utilizador atual.

"Música": Proporciona efeitos de som dinâmicos e límpidos, tal como num concerto.

"Cinema": Proporciona uma imagem semelhante a um cinema e um som dinâmico.

“Jogo”: Proporciona a melhor imagem e qualidade de som para desfrutar da melhor forma dos jogos.

"Gráficos": Proporciona imagens com detalhes mais límpidos, para reduzir a fadiga na visualização prolongada.

"Desporto": Proporciona uma imagem realista com som surround, tal como num estádio.

- Exceto na opção "Auto", "Geral", "Música", "Jogo" e "Desporto", se for selecionado algum modo de cena, não é possível efetuar a seleção do modo de imagem no menu de imagem - desative primeiro a seleção de cena.

Para alterar o formato do ecrã manualmente para o adequar à transmissão

Carregue repetidamente em para selecionar o formato de ecrã pretendido.

Optimizado*

Mostra transmissões no formato 4:3 convencional com uma imitação do efeito de ecrã expandido. A imagem 4:3 é esticada de modo a encher o ecrã.

Normal

Mostra transmissões no formato 4:3 convencional (por ex., televisão em formato não expandido) nas proporções corretas.

14:9*

Mostra transmissões em 14:9 nas proporções corretas. Como resultado, são visíveis barras pretas no ecrã.

Expandido

Estica uma imagem 4:3 horizontalmente, para preencher um ecrã 16:9.

Zoom*

Mostra transmissões em cinemascope (formato letter box) nas proporções corretas.

Legendas*

Mostra transmissões em cinemascope (formato letter box) com legendas no ecrã.

* Podem ser cortadas secções da parte de cima e da parte de baixo da imagem.

- Dependendo do sinal, alguns formatos de ecrã podem não ser selecionáveis.

- Alguns caracteres e/ou letras na parte de cima e na parte de baixo da imagem podem não ser visíveis no modo "Optimizado".

- Pode ajustar a posição vertical da imagem ao selecionar "Zoom", "14:9" ou "Legendas". Carregue em ♠/▽ para subir ou descer (por ex., para ler legendas).

* Esta função pode não estar disponível em alguns países/regiões.

1 No modo digital, carregue em GUIDE.
2 Execute a operação desejada, conforme indicado na tabela seguinte ou apresentado no ecrã.

Para Faça o seguinte

Ver um programa

Prima ♠/▽/◇/⇨ para selecionar o programa ou introduzir o número do programa desejado por tecla numérica e, em seguida, prima

Desligar o EPG Carregue em GUIDE.

4

- Se tiver sido selecionada uma restrição de idade para programas, aparecerá no ecrã uma mensagem a solicitar o código PIN.

Utilizar a Lista de progr. Digitais DV3\*

Lista de progr. Digitais

A funcionalidade Favoritos permite-lhe especificar até quatro listas dos seus programas favoritos.

1 No modo digital, prima HOME, selecione "Lista de progr. Digitais" e, em seguida, prima ⇔/⇔ para selecionar a lista de Favoritos.

42

2 Execute a operação desejada, conforme indicado na tabela seguinte ou apresentado no ecrã.

* Esta função pode não estar disponível em alguns países/regiões.

Para Faça o seguinte
Criar a sua lista de Favoritos pela primeira vez	1 Prima para selecionar “Sim”, ou prima OPTIONS para selecionar “Adicionar aos favoritos” no modo digital.2 Carregue no botão amarelo para selecionar a lista de Favoritos.3 Carregue em para selecionar o canal que deseja acrescentar e, em seguida, carregue em4 Prima para decidir a posição e prima para guardar.5 Carregue em RETURN para terminar a configuração.
Ver um canal	1 Prima para selecionar a lista de Favoritos.2 Carregue em para selecionar o canal e, em seguida, carregue em
Desligar a lista de Favoritos	Carregue em RETURN.
Adicionar canais à lista de Favoritos atualmente editada	1 Prima o botão azul para visualizar Configurar Favorito, ou prima OPTIONS para selecionar “Adicionar aos favoritos” no modo digital.2 Carregue no botão amarelo para selecionar a lista de Favoritos que pretende editar.3 Prima para selecionar o canal que pretende adicionar e, em seguida, prima4 Prima para decidir a posição e prima para guardar.
Mudar a ordem de canais guardados na lista de Favoritos	1 Prima o botão azul para visualizar Configurar Favorito.2 Carregue no botão amarelo para selecionar a lista de Favoritos que pretende editar.3 Prima ou para avançar para a lista de Favoritos.4 Prima para selecionar o canal ao qual pretende alterar a posição e, em seguida, prima5 Prima para decidir a posição e prima para guardar.
Apagar canais na lista de Favoritos atualmente editada	1 Prima o botão azul para visualizar Configurar Favorito.2 Carregue no botão amarelo para selecionar a lista de Favoritos que deseja editar.3 Prima e para selecionar o canal que pretende remover e, em seguida, prima4 Prima o botão azul para remover.

Para Faça o seguinte

Remover todos os canais da lista de Favoritos atual

1 Prima o botão azul para visualizar Configurar Favorito.2 Carregue no botão amarelo para selecionar a lista Favorito que pretende editar.3 Carregue no botão azul.4 Carregue em ⇌/⇒ para selecionar “Sim” e, em seguida, carregue em +para confirmar.

Pode ligar uma grande variedade de equipamentos opcionais ao televisor. Os cabos de ligação não são fornecidos.

Visualizar imagens de equipamento ligado

Ligue o equipamento e, em seguida, execute uma das seguintes operações.

Para um videogravador sintonizado automaticamente (página 9)

No modo analógico, carregue em PROG +/- ou nos botões numéricos, para selecionar o canal de vídeo.

Para outro tipo de equipamento ligado

Carregue em para visualizar a lista de equipamentos ligados. Carregue em ♠/▽ para selecionar a fonte de entrada desejada e, em seguida, carregue em Ⓞ(O item realizado é selecionado se não executar qualquer operação durante dois segundos após carregar em ♠/▽.)

Símbolo no ecrã	Descrição
HDMI IN 1 (ARC) ou HDMI IN 2/MHL	HDMI IN 1 (ARC) ou HDMI IN 2/MHLPara ver o equipamento ligado aAouH.Os sinais de áudio e vídeo digital são emitidos a partir do equipamento ligado.Ligue à tomada HDMI IN 1 (ARC) ou HDMI IN 2/MHL, para ver fotografias ou imagens do ecrã a partir de um PC ou de uma câmara de vídeo digital.Se ligar um sistema de áudio digital que seja compatível com a tecnologia Audio Return Channel (ARC), utilize a HDMI IN 1 (ARC). Caso contrário, é necessária uma ligação adicional a DIGITAL AUDIO OUT (OPTICAL).Também pode ligar o seu dispositivo MHL (Mobile High-Definition Link) à HDMI IN 2/MHL utilizando um cabo MHL.
AV1	Para ver o equipamento ligado aD.
OV2 Para ver o equipamento ligado aE.Ao ligar equipamento mono, ligue à tomada AV2 L.
Componente	Para ver o equipamento ligado aF.

[NO TEXT]

• Utilize apenas um cabo HDMI autorizado que tenha o logótipo HDMI. Recomendamos que utilize um cabo HDMI Sony (tipo de alta velocidade).
• Certifique-se de que utiliza apenas um cabo MHL2 autorizado que tenha o logótipo MHL.
• Quando estiver ligado equipamento compatível com controlo para HDMI, a comunicação com o equipamento ligado é suportada.

Para ligar Faça o seguinte

DIGITAL AUDIO OUT (OPTICAL) C	Utilize um cabo de áudio ótico.
Módulo de Acesso Condicional (CAM) G	Para utilizar serviços Pay Per View.Para mais informações, consulte o manual de instruções fornecido com o CAM. Desligue o televisor para introduzir ou remover o seu CAM.O CAM não é suportado em alguns países/regiões. Verifique com o seu agente autorizado.
Auscultadores ou Equipamento de áudio Hi-Fi B	Ligue com um cabo de áudio ou auscultadores. Pode ouvir o som do televisor através do sistema de estéreo ou dos auscultadores. O nível de áudio dos altifalantes externos pode ser modificado, carregando nos botões do volume no telecomando.
USB Pode desfrutar de ficheiros de fotografias/música/vídeo guardados numa câmara fotográfica digital ou câmara de vídeo Sony.

Operação adicional

Para Faça o seguinte

Voltar ao modo de televisor normal

Carregue em DIGITAL/ANALOG.

Moldura de Foto

Pode desfrutar de ver fotos, escutar música ou ver o relógio e calendário, tudo ao mesmo tempo.

Pode aceder o modo de moldura de foto utilizando qualquer um dos seguintes métodos:

① Prima HOME e, em seguida, selecione "Modo Moldura de Foto".
② Prima OPTIONS, quando estiver a reproduzir os ficheiros de fotografia/música.

Pode mudar a moldura, por exemplo, imagem e relógio, imagem em ecrã total ou relógio em ecrã total.

Pode selecionar fotografias a partir da memória USB, utilizando qualquer um dos seguintes métodos:

① Prima HOME e selecione “Parâmetros” e, em seguida, “Configurar” > “Definições de Fotograma de Imagem” > “Seleção de Imagem”.
Prima para selecionar o ficheiro na vista de miniaturas.
②No modo de moldura de foto, prima OPTIONS > "Seleção de Imagem". Prima + para selecionar o ficheiro na vista de miniaturas.
③ Prima HOME e selecione “Fotografias”. Durante a reprodução de uma foto, prima OPTIONS > “Modo Moldura de Foto” para iniciar “Moldura de Foto” com a foto selecionada.

Pode selecionar músicas a partir da memória USB, utilizando qualquer um dos seguintes métodos:

① Prima HOME e selecione “Parâmetros” e, em seguida, “Configurar” > “Definições de Fotograma de Imagem” > “Seleção de Música”. Prima para selecionar o ficheiro na vista de miniaturas.
②No modo de moldura de foto, prima OPTIONS > "Seleção de Música". Prima para selecionar o ficheiro na vista de miniaturas.
③ Prima HOME e selecione “Músicas”. Durante a reprodução de música, prima OPTIONS > “Modo Moldura de Foto” para iniciar “Moldura de Foto” com a música selecionada.

Para selecionar Modo de Visualização

Pode alterar a visualização de moldura de foto, selecionando “Modo de Visualização”.

- Imagem e Relógio

- Imagem em Ecrã Total

- Relógio em Ecrã Total

Para selecionar o modo de Visualização do Relógio

Existem cinco modos de visualização do calendário.

Quando a configuração do "Modo de Visualização" está definida para "Imagem e Relógio", poderá definir para "Calendário", "Relógio Analógico" ou "Relógio Digital". Quando a configuração do "Modo de Visualização" está definida para "Relógio em Ecrã Total", poderá definir para "Calendário", "Calendário e Relógio" ou "Relógio".

• Calendário
• Relógio Analógico
  • Relógio Digital
• Calendário e Relógio
• Relógio

Duração

Para poupar energia, o modo de moldura de foto desliga-se automaticamente após 24 horas com o televisor desligado. Após executar o modo moldura de foto durante 24 horas, não utilize este modo durante pelo menos uma hora, para evitar a queimadura do painel.

O tempo de duração pode ser definido para "Duração" nos "Definições de Fotograma de Imagem".

Para evitar a queimadura do painel, a posição da foto, relógio e calendário são alternadas automaticamente a cada hora.

Navegar pelo menu do televisor

O "HOME" permite-lhe desfrutar de diversas funcionalidades práticas deste televisor. Pode selecionar facilmente canais ou fontes de entrada e alterar as definições do televisor.

1 Carregue em HOME.

2 Carregue em ♠/⇨ para selecionar uma opção e, em seguida, carregue em ☐. Para sair do menu, carregue em HOME.

Ícones de categoria Descrição
	Lista de progr. Digitais Pode selecionar a Lista de progr. Digitais (página 20).
	EPG digital Pode selecionar o Guia de Programas Eletrónico Digital (EPG) (página 19).
	Fotografias Pode desfrutar de ficheiros de fotografias através de dispositivos USB.
	Música Pode desfrutar de ficheiros de música através de dispositivos USB.
	Vídeo Pode desfrutar de ficheiros de vídeo através de dispositivos USB.
	Modo Moldura de Foto Pode selecionar imagem da moldura que lhe permite desfrutar de fotos, músicas ou o relógio. Para mais detalhes, consulte a página 24.
	Parâmetros Pode realizar ajustes e definições avançados.

4

• As opções que pode ajustar variam, dependendo da situação.
• As opções indisponíveis aparecem a cinzento ou não são visualizadas.

Instalar os acessórios (Suporte de parede)

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes da Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

É necessária uma formação técnica adequada para instalar estes produtos, especialmente para determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a instalação destes produtos na parede é efetuada por agentes da Sony ou contratantes licenciados por esta e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.

- Coloque o televisor com o ecrã virado para baixo numa superfície nivelada e estável, coberta com um pano espesso e suave, quando fixar o Gancho de montagem.

■ Apenas para KDL-46R473A/46R470A

Antes de instalar o Suporte de parede, instale as peças de instalação para o Suporte de parede (fornecido) à parte traseira do televisor, utilizando os parafusos fornecidos.

4

• Quando remover o Suporte de fixação para mesas do televisor, coloque o ecrã virado para baixo numa superfície de trabalho estável que seja maior do que o televisor.
• Para evitar danificar a superfície do ecrã LCD, certifique-se de que coloca um pano macio na superfície de trabalho.

Especificações

Sistema
Sistema do ecrã	Ecrã LCD (Ecrã de cristais líquidos) Luz de fundo LED
Sistema do televisor	Dependendo da seleção do país/regiãoAnalógico: B/G, D/K, L, IDigital: DVB-T, DVB-T2 (apenas em KDL-46R473A / 40R474A / 40R473A / 32R424A / 32R423A),DVB-C
Sistema de cor/vídeo	Analógico: PAL, PAL60 (apenas entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (apenas entrada de vídeo)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L4.0
Cobertura de canais	Analógico: 46,25 - 855,25 MHzDigital: VHF/UHF
Saída de som	8 W + 8 W
Tomadas de entrada/saída
Antena/Cabo	Terminal externo de 75 ohm para VHF/UHF
AV1	Ficha scart de 21 pinos, incluindo entrada de áudio/vídeo, entrada RGB, entrada S-Vídeo e saída de áudio/vídeo do televisor.
COMPONENT IN/AV2	COMPONENT INFormatos suportados: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohms, 0,3 V sincron. negativa/P B/CB: 0,7 Vp-p, 75 ohms/PR/CR: 0,7 Vp-p, 75 ohmsAV2 Entrada de vídeo (tomadas RCA)
COMPONENT IN/AV2	Entrada de áudio (tomadas RCA)
HDMI IN 1(ARC)HDMI IN 2/MHL	Vídeo HDMI: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iVídeo MHL: 1080/24p, 1080/30p, 1080i, 720p, 720/30p, 576p, 576i, 480p, 480iÁudio: PCM linear de dois canais32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
DIGITAL AUDIO OUT (OPTICAL)	Tomada digital ótica (PCM linear de dois canais, Dolby Digital)
AUDIO OUT,	Saída de áudio (direita/esquerda), Auscultadores (mini-tomada)
	Porta USB
	Ranhura CAM (Módulo de Acesso Condicional)

Nome do modelo KDL-		46R47xA 40R47xA 32R42xA
Alimentação e outros
Requisitos de alimentação		220–240 V CA, 50 Hz
Classe de eficiência energética		A
Dimensão do ecrã (medido diagonalmente)		Aprox. 116,8 cm / 46 polegadas	Aprox. 101,6 cm / 40 polegadas	Aprox. 80,0 cm / 32 polegadas
Consumo de energia	nos modos de "Residência"/ "Standard"	75 W 61 W 40 W
	nos modos de "Loja"/ "Vívido"	107 W 87 W 58 W
Consumo de energia médio anual*1		110 kWh 89 kWh 58 kWh
Consumo de energia em modo de espera*2		0,3 W 0,5 W
Resolução do ecrã		1.920 pontos (horizontal) × 1.080 linhas (vertical) 1.366 pontos (horizontal) × 768 linhas (vertical)
Dimensões (l x a x p) (Aprox.)	(com suporte de fixação para mesas)	105,3 × 65,0 × 20,4 cm 92,3 × 57,4 × 18,4 cm 73,1 × 46,6 × 17,1 cm
	(sem suporte de fixação para mesas)	105,3 × 62,2 × 7,6 cm 92,3 × 54	8 × 7,6 cm 73,1 × 44,1 × 7,6 cm
Peso (Aprox.)	(com suporte de fixação para mesas)	10,0 kg 7,6 kg 5,3 kg
	(sem suporte de fixação para mesas)	9,7 kg 7,3 kg 5,1 kg
Acessórios fornecidos		Consulte “1: Verificar os acessórios” na página 5.

*1 Consumo de energia por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado.
*2 A energia em modo de espera especificada é atingida depois de o televisor concluir os processos internos necessários.

Design e especificações sujeitos a alterações sem aviso prévio.

Resolução de problemas

Verifique se o indicador I/⏻ (alimentação/espera) está a piscar a vermelho.

Quando está a piscar

A função de diagnóstico automático está ativada.

Carregue em I/☐ na parte lateral do televisor para o desligar, desligue o cabo de alimentação e informe o seu representante ou o centro de assistência técnica da Sony.

Quando não está a piscar

1 Verifique os itens nas tabelas seguintes.
2 Se o problema persistir, mande reparar o televisor por um técnico de assistência qualificado.

- Para obter mais informações, contacte o Centro de Informação ao Cliente da Sony na morada ou telefone indicados na garantia fornecida.

Imagem

Não aparece imagem (o ecrã está escuro) e não há som

• Verifique a ligação da antena/cabo.
• Ligue o televisor à alimentação e carregue em I/⏻ na parte lateral do televisor.
• Se o indicador I/⏻ (alimentação/espera) se iluminar a vermelho, carregue em I/⏻.

Não aparece a imagem ou as informações de menu do equipamento ligado à ficha scart

• Carregue em para visualizar a lista de equipamento ligado e, em seguida, selecione a entrada pretendida.
• Verifique a ligação entre o equipamento opcional e o televisor.

Aparecem duas imagens ou efeito fantasma

• Verifique a ligação da antena/cabo.
• Verifique a localização e a orientação da antena.

Só aparece chuva e ruído no ecrã

• Verifique se a antena está partida ou dobrada.
• Verifique se a antena alcançou o final da sua vida útil (tem uma duração de três a cinco anos em condições de utilização normal e de um a dois anos num local perto do mar).

Interferências na imagem ou no som ao visualizar um canal de televisão

- Ajuste a “AFT” (Sintonia Fina Automática) para melhorar a receção da imagem.

Aparecem pequenos pontos pretos e/ou brilhantes no ecrã

- A imagem do televisor é composta por pixéis. Os pequenos pontos pretos e/ou brilhantes (pixéis) que aparecem no ecrã não indicam uma avaria.

Programas sem cor

- Seleccione "Recomeço".

As cores não aparecem ou são irregulares quando o sinal de visualização tem origem nas tomadas COMPONENT IN AV2

- Verifique a ligação das tomadas COMPONENT IN/AV2 e verifique se as tomadas estão firmemente ajustadas nas respetivas tomadas.

Som

Não há som, mas a imagem é boa

• Carregue em + ou (Silêncio).
• Verifique se "Altifalante" está definido para "Altifalante TV".
• Quando utilizar a entrada HDMI com CD Super Áudio ou DVD-Áudio, a DIGITAL AUDIO OUT (OPTICAL) poderá não emitir sinais de áudio.
• Verifique se a ficha dos auscultadores está ligada ao televisor.

Canais

O canal pretendido não pode ser selecionado

- Alterne entre o modo analógico e o modo digital e selecione o canal analógico/digital pretendido.

Alguns canais estão vazios

• Canal codificado/assinatura. Assine o serviço de televisão pago.
• O canal é utilizado somente para dados (sem imagem ou som).
• Para obter mais informações da transmissão, contacte a estação emissora.

Os canais digitais não são apresentados

• Contacte um instalador local para saber se são fornecidas transmissões digitais na sua área.
• Atualize para uma antena de alto ganho.

Geral

O televisor desliga-se automaticamente (o televisor entra no modo de espera)

• Verifique se o “Temp. Desligar” ou “Modo espera de televisor inativo” está ativado.
• O televisor entra automaticamente no modo de espera, se permanecer inativo e não receber nenhum sinal durante 15 minutos no modo de televisor.
• Verifique se a “Duração” no modo de Moldura de Foto está ativada.
• Verifique se a “Duração” está ativada quando o televisor é ligado através de ao Temp. Ligar.

Imagem e/ou som distorcidos

• Afaste o televisor de fontes de interferências elétricas, como automóveis, motociclos, secadores para o cabelo ou equipamento ótico.
• Quando instalar equipamento opcional, deixe algum espaço entre o equipamento e o televisor.
• Verifique a ligação da antena/cabo.
• Afaste o cabo/antena do televisor de outros cabos de ligação.

O telecomando não funciona

- Substitua as pilhas.

O equipamento HDMI/MHL não aparece na "Lista de dispositivos BRAVIA Sync"

- Verifique se o seu equipamento é um equipamento compatível com Controlo de BRAVIA Sync.

O televisor não emite imagem e/ou som do dispositivo MHL

- Desligue o cabo MHL e, em seguida, volte a ligá-lo ou desligue e ligue novamente o dispositivo MHL e liberte o respectivo bloqueio.

Se “Modo de Loja: Activado” for apresentado no ecrã

- O televisor está definido para o modo “Loja”. Tem de definir novamente a “Localização” para “Residência” no procedimento “Iniciação Automática” (página 8).

Nenhum serviço de televisão (programas) encontrado pela “Sintonização Automática Digital”.

• Verifique a sua ligação de cabo ou a sua configuração de sintonização.
• Tente a "Sintonização Automática Digital" ao selecionar "Antena" em vez de "Cabo".

Para obter informações úteis sobre produtos Sony ou para transferir o manual de instruções detalhado.
