Producttype	LED-televisie
Merk	Sony
Model	Bravia KDL-40R471A
Schermdiagonaal	40 inch (101 cm)
Resolutie	Full HD 1920 x 1080 pixels
Achtergrondverlichting	LED
Beeldverhouding	16:9
Tuner	DVB-T/T2/C/S/S2
Connectiviteit	3 HDMI-ingangen, 1 USB-ingang, 1 componentingang, 1 composietingang, 1 optische audio-uitgang, 1 koptelefoonaansluiting
Ingebouwde Wi-Fi	Ja
Slimme functies	Smart TV, internettoegang
Afmetingen zonder voet	92.4 x 54.6 x 6.5 cm (B x H x D)
Afmetingen met voet	92.4 x 59.7 x 23.5 cm
Gewicht zonder voet	10,5 kg
Gewicht met voet	11,2 kg
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	70 W (standby < 0,5 W)
Energieklasse	A+
Reiniging	Zachte, droge doek
Veiligheid	Niet blootstellen aan vocht; gebruiken op een stabiel oppervlak
Reserveonderdelen	Verkrijgbaar via Sony-klantenservice
Meegeleverde accessoires	Afstandsbediening, batterijen, tafelstandaard, netsnoer, handleiding

Veelgestelde vragen - Bravia KDL-40R471A SONY

Hoe sluit ik een HDMI-apparaat aan?

Sluit de HDMI-kabel aan op een van de HDMI-ingangen aan de achterkant van de televisie. Zet het apparaat aan en druk op de INPUT-knop op de afstandsbediening om de juiste ingang te selecteren.

Hoe krijg ik toegang tot de beeldinstellingen?

Druk op de HOME-knop van de afstandsbediening, ga naar Instellingen > Beeld en geluid > Beeld. U kunt de helderheid, het contrast, de kleur, enz. aanpassen.

Wat moet ik doen als het scherm zwart blijft?

Controleer of de televisie is ingeschakeld (lampje). Zorg ervoor dat de stroomkabel goed is aangesloten. Als het probleem aanhoudt, probeer de televisie dan 1 minuut los te koppelen en weer aan te sluiten.

Hoe werk ik de software bij?

Ga naar HOME > Instellingen > Ondersteuning > Software-update. Selecteer Update via internet (indien verbonden) of via USB nadat u het bestand hebt gedownload van de Sony-website.

Hoe gebruik ik de Smart TV-functie?

Druk op de HOME-knop en selecteer een app zoals YouTube of Netflix. Verbind uw televisie met internet via Wi-Fi of Ethernet-kabel in de netwerkinstellingen.

Hoe stel ik de zenders in?

Ga naar HOME > Instellingen > Zenders > Automatisch afstemmen. Kies uw signaaltype (antenne of kabel) en start het zoeken.

Hoe sluit ik een koptelefoon aan?

Sluit de koptelefoon aan op de koptelefoonaansluiting aan de achterkant of zijkant van de televisie. Het geluid van de luidsprekers wordt automatisch uitgeschakeld.

Hoe maak ik het scherm schoon?

Gebruik een zachte, droge doek (microvezel). Gebruik nooit chemicaliën, alcohol of vloeibare reiniger. Veeg voorzichtig zonder te drukken.

Waarom werkt de afstandsbediening niet?

Controleer eerst de batterijen: plaats nieuwe batterijen met de juiste polariteit. Zorg ervoor dat er geen obstakels het signaal tussen de afstandsbediening en de televisie blokkeren.

Hoe reset ik naar fabrieksinstellingen?

Ga naar HOME > Instellingen > Ondersteuning > Resetten > Fabrieksreset. Bevestig de handeling: alle gegevens worden gewist.

GEBRUIKSAANWIJZING Bravia KDL-40R471A SONY

Gebruiksaanwijzing NL

Bedankt dat u hebt gekozen voor dit Sony-product.

Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.

Opmerkingen betreffende de digitale televisiefunctie

• Functies met betrekking tot digitale televisie (DVB) werken alleen in landen of gebieden waar DVB-T/DVB-T2* (MPEG-2 en H.264/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is lot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T/DVB-T2*-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.
• Uw kabelleverancier kan voor een dergelijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.
• Dit televisietoestel voldoet aan de DVB-T/DVB-T2*- en DVB-C-specificaties, maar de compatibiliteit met toekomstige DVB-T/DVB-T2* digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.
• Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders.

Dit product werd geproduceerd door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving kunnen worden gericht aan de gemachtigde verlegenwoordiger, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u door naar de adressen in de afzonderlijke service of garantie documenten.

4

• De afbeeldingen in deze handleiding zijn van de KDL-40R474A tenzij anders vermeld.
  * DVB-T2 is niet beschikbaar voor tv-modellen die behoren tot de reeks KDL-46R470A/40R471A/40R470A/32R421A/32R420A. DVB-T2 is beschikbaar voor tv-modellen die behoren tot de reeks KDL-46R473A/40R474A/40R473A/32R424A/32R423A.

Informatie over handelsmerken

• Is 3 en gedeponeerd handelsmerk van het DVB Project.
• HDMI, het HDMI-logo en High Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen.
• Vervaardigd onder licentie van Dolby Laboratories.
• "BRAVIA" en BRAVIA handelsmerken van Sony Corporation.
• MHL, Mobile High-Definition Link en het logo van MHL zijn handelsmerken of gedeponeerde handelsmerken van MHL Licensing, LLC.
• Gefabriceerd onder licentie van DTS Licensing Limited. Meer informatie over octrooien en handelsmerken in de VS en andere landen vindt u op www.dts.com/patents/legacy.aspx. © DTS Licensing Limited en DTS, Inc. 2012.

Het is aanbevolen dat u "Auto service update" instelt op "Aan". Op die manier worden nieuwe digitale diensten automatisch toegevoegd zodra ze beschikbaar zijn.

Selecteer "Instellingen" → "Kanaal installatie" → "Digitaal Set-up" → "Technische instellingen" → "Auto service update".

#

- Als u "Auto service update" instelt op "Uit", wordt er een melding van nieuwe digitale diensten gemaakt via een bericht op het scherm en worden de diensten niet automatisch toegevoegd. De beschikbaarheid van deze functie is afhankelijk van uw regio/land. Als de functie niet beschikbaar is, voer dan "Digitale autom. Afstemming" uit om nieuwe diensten toe te voegen.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Locatie van het identificatielabel

De labels met het modelnr., productiedatum (maand/jaar) en de voedingsklasse (in overeenstemming met de toepasselijke veiligheidsreglementen) bevinden zich op de achterkant van de tv of verpakking.

Download een meer gedetailleerde gebruiksaanwijzing via internet!

- U kunt een meer gedetailleerde gebruiksaanwijzing downloaden op de Support-pagina.

De webpagina kan worden gewijzigd zonder kennisgeving.

http://www.sony-europe.com/myproduct/

Inhoudsopgave

Aan de slag

Veiligheidsinformatie....10

Voorzorgsmaatregelen 11

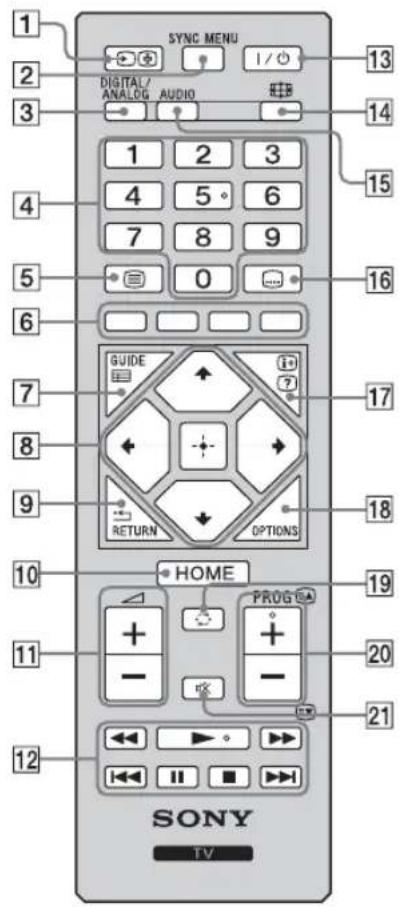

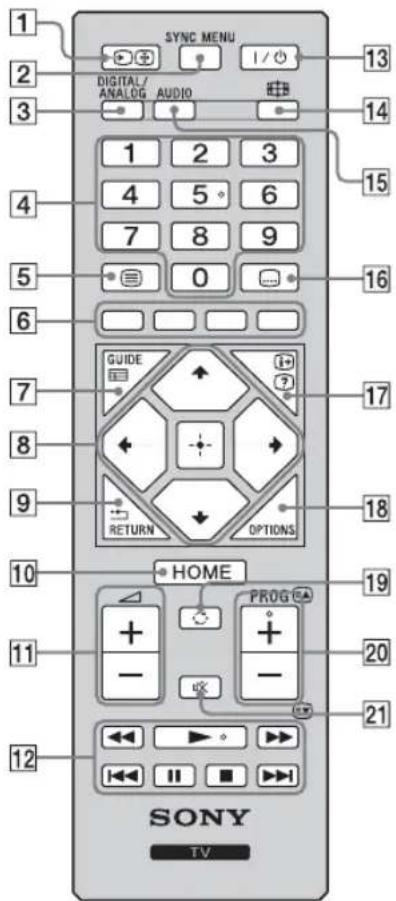

Overzicht van de afstandsbediening....13

Overzicht van de knoppen en lampjes van de televisie ....15

Televisie kijken

Televisie kijken....16

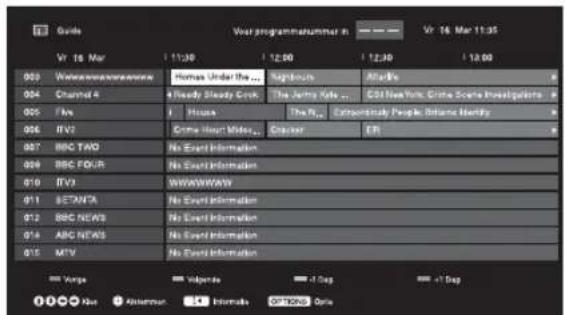

De Digitale Elektronische Programmagids gebruiken (EPG) 18

De Digitale programmalijst gebruiken DVB......19

Optionele apparatuur gebruiken

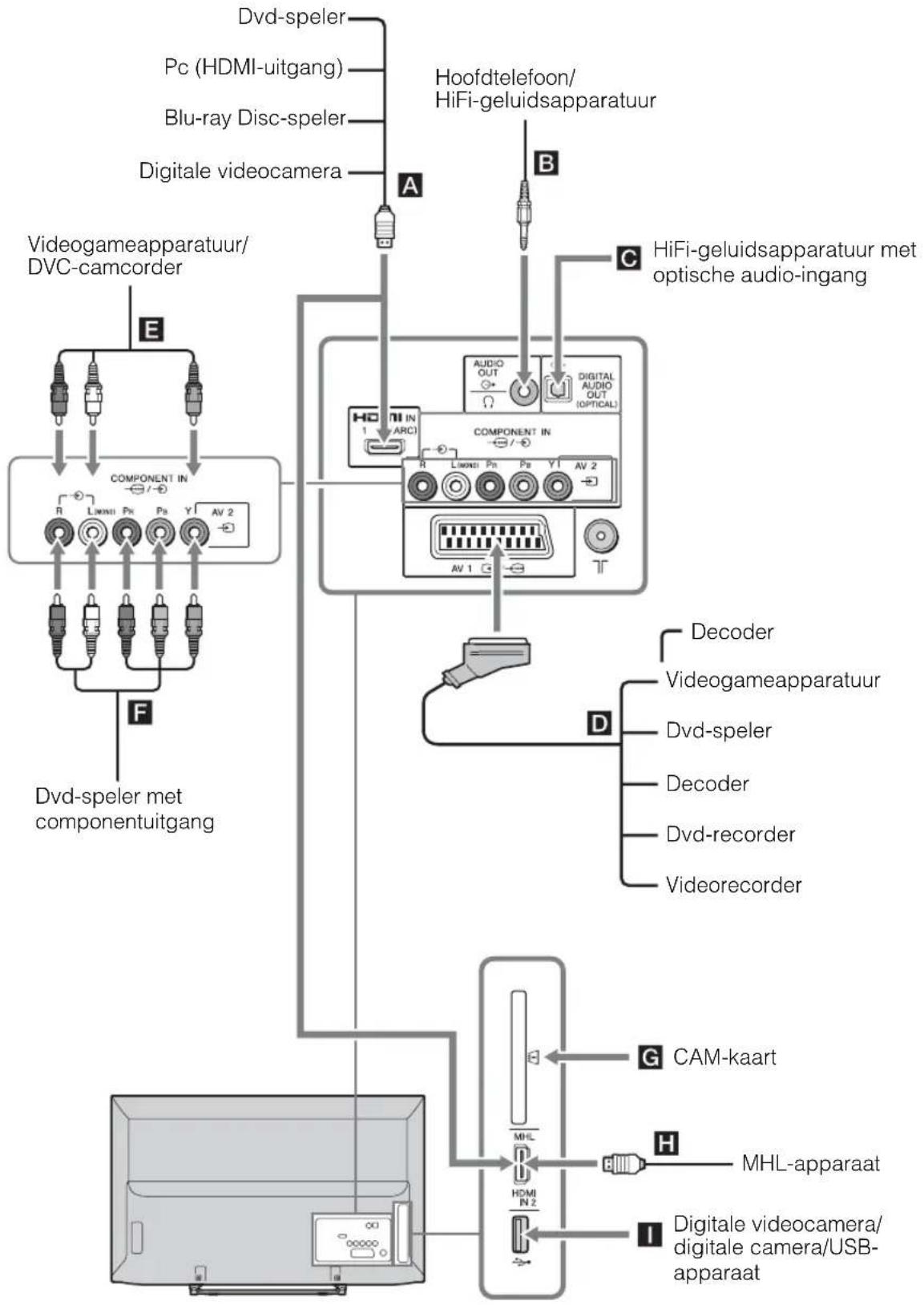

Optionele apparatuur aansluiten ....21

Beelden bekijken van aangesloten apparatuur....22

Fotokader....23

Menufuncties gebruiken

Het menu van de televisie gebruiken 25

Overige informatie

De accessoires installeren (wandmontagesteun)....26

Specifications 27

Problemen oplossen....29

DV3 : alleen voor digitale kanalen

- Lees "Veiligheidsinformatie" voor u de tv gebruikt (pagina 10). Bewaar deze handleiding zodat u deze in de toekomst kunt raadplegen.

1: de accessoires controleren

Tafelstandaard (1)

Bevestigingschroeven voor tafelstandaard (M5 × 16) (2)

Bevestigingsonderdelen voor wandmontagesteun (2) (alleen KDL-46R473A/46R470A)

Bevestigingsschroeven voor bevestigingsonderdelen (M4 × 8) (2) (alleen KDL-46R473A/46R470A)

Afstandsbediening RM-ED054 (1)

Batterijen AAA-formaat (2)

■ Batterijen in de afstandsbediening plaatsen

[NO TEXT]

• Let op de + en de - bij het plaatsen van de batterijen.
• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.
• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.
• Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.
• Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

2: de standaard bevestigen

[NO TEXT]

- Om de beste beeldkwaliteit te bekomen, mag u het scherm niet blootstellen aan rechtstreekse lichtstralen of zonlicht.

Volg de montagestappen voor het plaatsen van de tv op de standaard.

1 Raadpleeg het instructiedocument geleverd bij de tafelstandaard voor de juiste bevestigingswijze voor bepaalde televisiemodellen.
2 Plaats de tv met het scherm naar beneden op een vlak en stabiel oppervlak dat is bedekt met een dikke en zachte doek.
3 Bevestig de televisie aan de tafelstandaard met behulp van de bijgeleverde schroeven.

[NO TEXT]

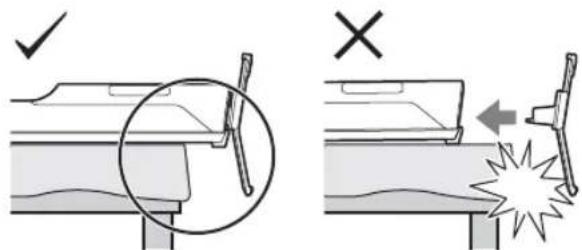

- Zorg ervoor dat u de tafelstandaard niet tegen de rand van het oppervlak stoot wanneer u deze bevestigt.

- Houd de tafelstandaard met één hand vast zodat deze niet valt tijdens de bevestiging.

• Oefen geen druk uit op het LCD-scherm of op het kader rond het scherm.
• Deze tv is uiterst zwaar; zorg ervoor dat u minstens met twee bent om de tv op een dikke, zachte doek te plaatsen.
• Als u een elektrische schroevendraaier gebruikt, stelt u het aandraaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.
• Zorg ervoor dat de drie bijgeleverde schroeven goed aangedraaid zijn, anders kan de tv omvallen.
• Gebruik een geschikte schroevendraaier om de schroeven goed aan te draaien zonder dat de schroefkop hierbij beschadigd raakt.
• Leg het netsnoer niet in de buurt van de installatieplaats bij het bevestigen van de tafelstandaard.
• Voor het verwijderen van de tafelstandaard, voert u de installatieprocedure omgekeerd uit. Verwijder geen andere schroeven dan deze die u gebruikte bij het bevestigen van de tafelstandaard. Schakel de tv niet in terwijl het LCD-scherm naar beneden gericht is om een oneven beelduniformiteit te voorkomen.

3: een antenne/ kabel/ videorecorder/ dvd-recorder aansluiten

Alleen een antenne/kabel aansluiten

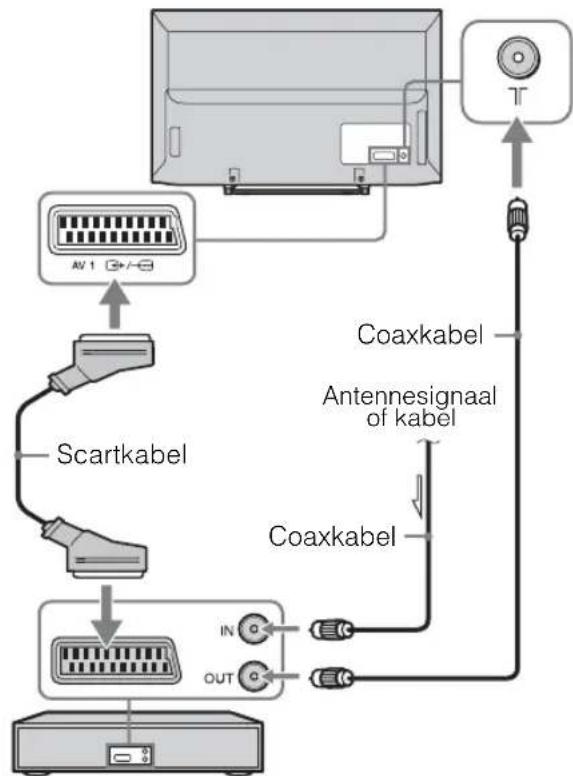

Een antenne/kabel/videorecorder/dvd-recorder aansluiten via SCART

Video-/dvd-recorder

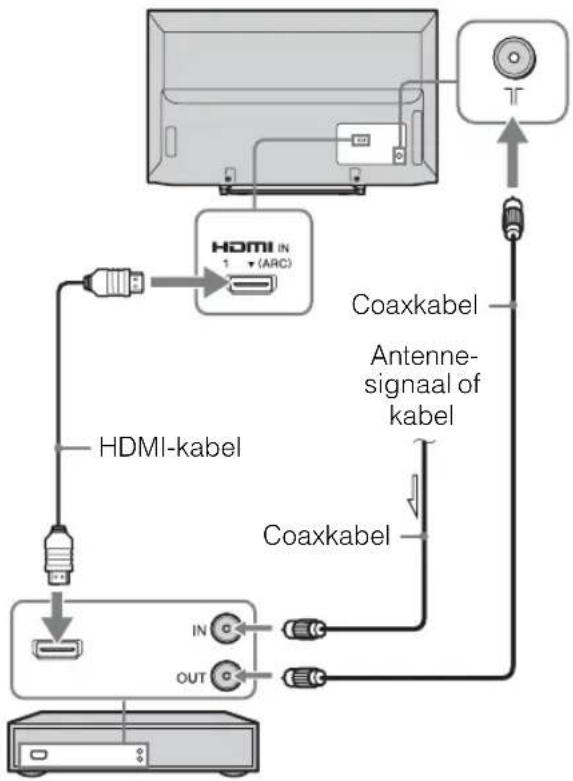

Een antenne/kabel/videorecorder/dvd-recorder aansluiten via HDMI

Video-/dvd-recorder

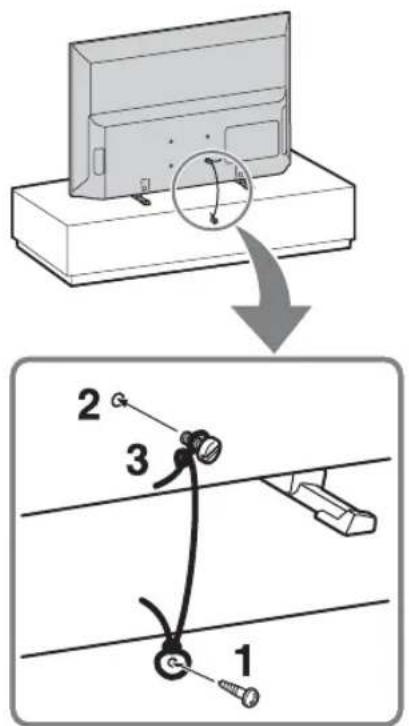

4: voorkomen dat de televisie omvalt

1 Schroef een houtschroef (4 mm diameter, niet bijgeleverd) in de televisiestandaard.
2 Plaats een kolomschroef (M4, niet bijgeleverd) in de schroefopening van de televisie.
3 Verbind de houtschroef en de kolomschroef met een stevige draad (niet bijgeleverd). De lengte van de M4-kolomschroef wijkt af afhankelijk van de diameter van het koord. Raadpleeg de onderstaande afbeelding.

- Voor het ondersteunen van de tv wordt een optionele Sony-draagriemkit gebruikt. Neem contact op met het dichtstbijzijnde Sony-servicecentrum om een kit aan te schaffen. Houd de modelnaam van uw tv bij de hand als referentie.

5: de taal, het land/de regio en de locatie selecteren

1 Sluit de televisie aan op de netspanning (220-240 V wisselstroom, 50 Hz).

2 Druk op I/⊕ op de zijkant van de televisie.

Als de stand-bystand geactiveerd is (het lampje I/⏻ (aan-uit/stand-by) op het voorpaneel van de televisie is rood), drukt u op I/⏻ op de afstandsbediening om de televisie in te schakelen.

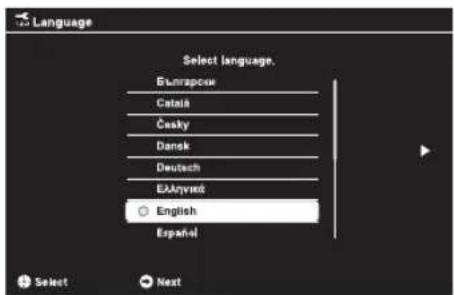

De eerste keer dat u de televisie inschakelt, verschijnt het menu Taal/Language op het scherm.

4

- Wanneer u de tv inschakelt, licht het aan/uit-lampje groen op.

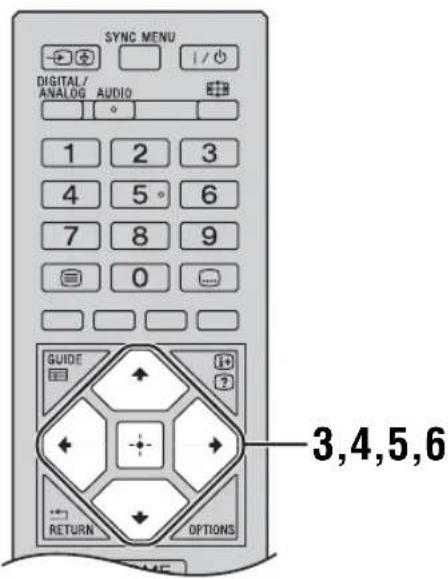

3 Druk op ♠/▽ om de taal te selecteren die op de menuschermen wordt weergegeven, en druk vervolgens op □

4 Volg de instructies op het scherm om het land/de regio te selecteren waarin u de televisie gaat gebruiken.

Als het land/de regio waarin u de televisie wilt gebruiken, niet in de lijst wordt weergegeven, selecteert u "-" in plaats van een land/regio.

5 Volg de instructies op het scherm om de PIN-code in te stellen.

- U kunt om het even welke PIN-code instellen, behalve 0000.

6 Volg de instructies op het scherm om het type locatie te selecteren waar u de televisie gaat bedienen.

Met deze optie kunt u de oorspronkelijke beeldmodus selecteren voor de verlichtingsomstandigheden in deze omgevingen.

In de modus Winkel worden bepaalde instellingen tijdelijk gereset voor gebruik in een winkel.

6: de tv automatisch programmeren

1 Druk op ⬆/⇨ om het type uitzending te selecteren en druk vervolgens op □

2 Druk op ↗/▽ om "Aards" of "Kabel" te selecteren en druk vervolgens op □ Selecteer "Aards" voor de ontvangst van terrestrische tv-uitzendingen via een externe antenne. Selecteer "Kabel" als u kabeltelevisie hebt en geen externe setupbox gebruikt. Als u "Kabel" selecteert, wordt het scherm voor het selecteren van het scantyp weergegeven. Zie "De televisie afstemmen voor kabelverbinding" (pagina 9). De televisie begint vervolgens te zoeken naar alle beschikbare digitale kanalen en daarna naar alle beschikbare analoge kanalen. Dit kan enige tijd duren; druk tijdens het zoeken geen toetsen in op de televisie of de afstandsbediening.

4

- In bepaalde landen kunt u "Aards" selecteren in plaats van "Kabel" om kabeltelevisieprogramma's te ontvangen.

Als er een bericht verschijnt waarin u wordt gevraagd de aansluiting van de antenne te controleren

Er werden geen digitale of analoge kanalen gevonden. Controleer de aansluitingen van de antenne/kabel en druk op om het automatisch programmeren opnieuw te starten.

3 Programma's sorteren: hiermee wijzigt u de volgorde waarin de kanalen op de televisie zijn opgeslagen.

1 Druk op ↗/▽ om het kanaal te selecteren dat u naar een nieuwe positie wilt verplaatsen en druk op ↗.

② Druk op ↗/▽ om de nieuwe positie voor het kanaal te selecteren en druk op □

Als u de volgorde van de opgeslagen kanalen op de televisie niet wilt wijzigen, drukt u op HOME om naar de volgende stap te gaan.

4

- Deze stap wordt mogelijk niet weergegeven als alleen het digitale kanaal gevonden wordt.

4 Stelt de huidige datum en tijd in.

42

- Deze stap verschijnt alleen als de klok niet kon worden opgehaald via een digitale uitzending.

De melding "Instelling voltooid." wordt weergegeven op het scherm. Druk op: De televisie heeft nu alle beschikbare kanalen afgestemd.

- USB systeem update

U kunt het tv-systeem updaten met behulp van een USB-geheugen.

Meer informatie vindt u op de onderstaande website.

■ De televisie afstemmen voor kabelverbinding

1 Druk op □ en ↗/▽ om "Snelscan" of "Volledige scan" te selecteren en druk vervolgens op □

"Snelscan": de kanalen worden afgestemd volgens de informatie van de kabelaanbieder in het uitzendsignaal. De aanbevolen instelling voor "Frequentie" en "Netwerk-ID" is "Auto".

Deze optie wordt aanbevolen voor snel programmeren als dit door uw kabelaanbieder wordt ondersteund.

Als er via "Snelscan" niet wordt afgestemd, gebruikt u de onderstaande methode "Volledige scan".

"Volledige scan": alle beschikbare kanalen worden afgestemd en opgeslagen. Deze procedure kan enige tijd in beslag nemen.

Deze optie wordt aanbevolen als "Snelscan" niet door uw kabelaanbieder wordt ondersteund.

2 Druk op ↓ om "Start" te selecteren.

De televisie begint te zoeken naar kanalen. Druk geen toetsen in op de televisie of de afstandsbediening.

_20

- Bepaalde kabelaanbieders ondersteunen "Snelscan" niet. Als er geen kanalen worden gevonden met "Snelscan", voert u "Volledige scan" uit.

Veiligheids- informatie

Installatie/configuratie

Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.

Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
• Plaats het televisietoestel op een stabiele, vlakke ondergrond.
• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
• Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken.
• Gebruik de schroeven die bij de wandmontagesteun zijn geleverd voor het bevestigen van de montagehaken aan het televisietoestel. De bijgeleverde schroeven hebben gemeten vanaf het bevestigingsoppervlak van de montagehaak de afmetingen die aangegeven zijn in de afbeelding. De diameter en de lengte van de schroeven verschillen naar gelang het model van de wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulleren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.

32, 40 TV: 6,5 mm \~ 10 mm 46 TV: 8 mm \~ 12 mm

Schroef 32, 40 TV: M4 46 TV: M6

Montagehaak

Haakbevestiging op de achterzijde van het televisietoestel

Transport

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
• Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.
• Als u het televisietoestel in uw armen draagt, moet u het vasthouden zoals op de afbeelding wordt getoond. Oefen geen druk uit op het LCD-scherm en op het kader rond het scherm.

KDL-32R424A/32R423A/32R421A/32R420A

- Als het televisietoestel wordt opgetild of verplaatst, houdt u het toestel stevig vast aan de onderkant.

Zorg ervoor dat u de onderkant van het paneel vasthoudt en niet het voorste gedeelte.

• Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.
• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.
• Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.
• Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie.

Installatie aan de wand

Houd minimaal deze ruimte vrij rond het toestel.

Installatie op de standaard

Houd minimaal deze ruimte vrij rond het toestel.

• Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:

• Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.

• Installeer het televisietoestel niet op een plank, kleed, bed of in een kast.

• Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.
• Installeer het televisietoestel niet zoals hierna wordt getoond.

Luchtcirculatie geblokkeerd.

Netsnoer

Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden:

• Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.
• Steek de stekker volledig in het slopcontact.
• Gebruik het televisietoestel uitsluitend op een wisselspanning van 220–240 V.
• Koppel voor alle veiligheid het netsnoer los als u de kabels aansluit en let erop dat u niet over de kabels struikelt.
• Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst.
  – Houd het netsnoer uit de buurt van warmtebronnen.
• Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Indien de stekker wordt bedekt door stof en vocht opneemt, kan de isolatie verslechteren, hetgeen brand kan veroorzaken.

Opmerkingen

• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.
• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.
  • Pas het netsnoer niet aan.
• Plaats geen zware voorwerpen op het netsnoer.
• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.
• Sluit niet te veel apparaten aan op hetzelfde stopcontact.
• Gebruik geen stopcontact waarbij de stekker slecht contact maakt.

Verboden gebruik

Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/ of letsel veroorzaken.

Locatie:

• Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen vocht of rook.
• Als de tv in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.

Reinigen:

Geen water of schoonmaakmiddelen direct op de TV sproeien. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en binnendringen in de TV, waardoor een technische storing kan optreden.

• Locaties die heel, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel.
• Plaats de tv niet in een vochtige of stoffige ruimte, of in een kamer met oliehoudende rook of stoom (in de nabijheid van kookplaten of bevochtigers). Dat kan leiden tot brand, elektrische schokken of vervorming.

Situatie:

• Gebruik het toestel niet als u natte handen heeft, als de kast is verwijderd of met bevestigingen die niet worden aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.
• Installeer de tv niet zodat deze uitsteekt in een open ruimte. Als een persoon of voorwerp tegen de tv botst, kan dat tot letsel of schade leiden.

Gebroken glas:

- Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.

• Als het scherm van het televisieloestel barst, mag u het toestel pas aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders bestaat er gevaar op elektrische schokken.
• Stel het LCD-scherm niet bloot aan hevige impact of schokken. Het schermglas kan barsten of uiteenspatten en verwondingen veroorzaken.

Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.
• Als het televisietoestel nog onder spanning staat wanneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.
• Bepaalde televisietoestellen kunnen over functies beschikken waarvoor het toestel in de stand-bystand moet blijven om correct te werken.

Voor kinderen

• Zorg dat kinderen niet op het televisietoestel klimmen.
• Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt.

In het geval de volgende problemen optreden...

Schakel het televisietoestel uit en verwijder onmiddellijk het netsnoer als een van de volgende problemen optreedt.

Vraag uw dealer of Sony-servicecentrum het toestel te laten nakijken door gekwalificeerd servicepersoneel.

In het geval:

• het netsnoer is beschadigd.
• het netsnoer niet goed past.
• het televisietoestel is beschadigd omdat het is gevallen, er tegenaan is geslagen of er iets naar is gegooid.
• een vloeibaar of vast voorwerp door de openingen in de kast terecht is gekomen.

Waarschuwing

Om het verspreiden van vuur tegen te gaan, mag u geen kaarsen of andere open vuur in de buurt van dit product plaatsen.

Voorzorgs- maatregelen

Televisie kijken

• Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.
• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen.

LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.
• Druk en kras niet het op het scherm en plaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.
• Als het televisietoestel op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.
• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.
• Het scherm en de kast worden warm als het televisietoestel wordt gebruikt. Dit duidt niet op een defect.
• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen. Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.

Schermoppervlak/kast van het televisietoestel behandelen en reinigen

Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt.

Neem de volgende

voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.
• Geen water of schoonmaakmiddelen direct op de TV sproeien. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen waardoor een technische storing kan optreden.
• Gebruik geen schuursponsje, alkalisch/zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.
• Het wordt aanbevolen de ventilatieopeningen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.
• Als u de hoek van het televisietoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.
• Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.

Waarschuwing bij gebruik van de afstandsbediening

• Let op de + en de - bij het plaatsen van de batterijen.
• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.
• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.
• Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.
• Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

Wegwerpen van het televisietoestel

Verwijdering van oude elektrische en elektronische apparaten (van toepassing in de Europese Unie

en andere Europese landen met gescheiden inzamelingssystemen)

Dit symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Verwijdering van oude batterijen (van toepassing in de Europese Unie en andere Europese landen

met afzonderlijke inzamelingssystemen)

Dit symbool op de batterij of op de verpakking wijst erop dat de batterij, meegeleverd met van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen te

worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie het belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Over de temperatuur van het LCD-scherm

Als het LCD-scherm langdurig wordt gebruikt, worden de randen van het scherm warm. Als u die delen met de hand aanraakt, zult u warmte voelen.

WAARSCHUWING

De batterijen mogen niet blootgesteld worden aan overmatige hitte zoals van direct zonlicht, vuur enz.

Overzicht van de afstandsbediening

1/→(Ingang selecteren)

• In TV-modus: druk hierop om een lijst met ingangen weer te geven.
• In Teletekst-modus: geeft de huidige pagina weer.

2SYNC MENU

Druk hierop om het BRAVIA Sync Menu weer te geven en selecteer vervolgens het aangesloten HDMI/MHL-apparaat in Apparatenselectie.

A

- "BRAVIA Sync-beheer" (BRAVIA Sync) is alleen beschikbaar bij aangesloten apparatuur van Sony met het logo van BRAVIA Sync of BRAVIA Theatre Sync of die BRAVIA Sync-beheer ondersteunt.

3 DIGITAL – Digitale modus (pagina 16)

ANALOG – Analoge modus (pagina 16)

4 Cijfertoetsen

• In TV-modus: voor het selecteren van kanalen. Voor kanaalnummers vanaf 10 drukt u het tweede en derde cijfer snel na elkaar in.
• In Teletekst-modus: voor het invoeren van het driecijferige nummer om de pagina te selecteren.

5 – Teletekst (pagina 17)

6Gekleurde toetsen (pagina 17, 19)

7 GUIDE / EPG (Digitale Elektronische Programmagids) (pagina 18)

8 ↑/↓/↔/→/

- In digitale modus: druk op om een kanaal toe te voegen aan de lege lijst met favorieten of om de lijst met favorieten weer te geven.

9RETURN/

Hiermee keert u terug naar het vorige scherm van een weergegeven menu.

10 HOME (pagina 25)

11 △ +/- - Volume

Hiermee kunt u het volume regelen.

12 BRAVIA Sync

◀◀/▶/▶▶/▶◀/III/■/▶▶: u kunt apparatuur bedienen die compatibel is met BRAVIA Sync en die op de televisie is aangesloten.

13I/⏻ - Tv stand-by

Hiermee wordt de televisie in- en uitgeschakeld uit de stand- bystand.

14 Beeldregelingsmodus (pagina 17)

15 AUDIO

Druk hierop om de modus 2-talig te wijzigen.

16 -Ondertiteling instellen

Druk hierop om de taal van de ondertiteling te wijzigen (alleen in de digitale en USB-videomodus).

17/Info/Teletekst weergeven

• In digitale modus: geeft kort informatie weer over het programma dat momenteel wordt bekeken.
• In analoge modus: geeft informatie weer zoals het huidige kanaalnummer en het schermformaat.
• In Teletekst-modus (pagina 17): geeft verborgen informatie weer (bv. antwoorden op quizvragen).

18 OPTIONS

Druk hierop om een lijst weer te geven die snelkoppelingen bevat naar een aantal menu's met instellingen. De weergegeven opties variëren afhankelijk van de huidige ingang en inhoud.

19 -Vorig kanaal

Druk hierop als u wilt terugkeren naar het kanaal of het externe inkomende signaal dat het laatst is bekeken (meer dan 15 seconden lang).

20 PROG +/−/ /

• In TV-modus: selecteert het volgende (+) of vorige (-) kanaal.
• In Teletekst-modus (pagina 17): selecteert de volgende () of vorige ( ) pagina.

21 ☐ - Geluid onderdrukken

Druk hierop om het geluid te dempen. Druk nogmaals om het geluid te herstellen.

- Nummer 5 en de toetsen ▶, PROG + en AUDIO hebben een reliëfpunt. Gebruik deze reliëfpunten ter referentie bij het bedienen van de televisie.

Overzicht van de knoppen en lampjes van de televisie

1 - AFstandsbedieningssensor

• Ontvangt IR-signalen van de afstandsbediening.
• Plaats niets voor de sensor omdat dit de werking kan beïnvloeden.

2I/⏻ – Aan-uit/stand-bylampje

• Licht op in groen als het beeld is uitgeschakeld.
• Licht oranje op wanneer de slaaptimer ingesteld is of de fotokadermodus geactiveerd is op de tv. Als "Timer Aan" ingesteld is, licht deze aanduiding ook oranje op terwijl de stand-bystand geactiveerd is op de tv.
• Licht op in rood als de televisie in de standbystand staat.
• Licht op in groen als de televisie is ingeschakeld.

3I/⏻ - Aan/uit-knop

Hiermee wordt de televisie in- of uitgeschakeld.

[NO TEXT]

• Als u de televisie volledig wilt uitschakelen, moet u de stekker uit het stopcontact halen.
• Wanneer u de televisie inschakelt, licht het aan/uit-lampje groen op.

4 ∠ +/−/ /↑ ↓

Druk hierop om het volume te regelen of een kanaal / externe ingang te selecteren. U kunt het volume regelen door op ∠+/- te drukken. Wanneer het scherm voor het wijzigen van het kanaal wordt weergegeven door op CH/

INPUT te drukken, kunt u kanalen selecteren. Wanneer het scherm voor het selecteren van de ingang wordt weergegeven door op CH/INPUT te drukken, kunt u een externe ingang selecteren.

5 CH/INPUT

Hiermee kunt u schakelen tussen het scherm voor het wijzigen van het kanaal, selecteren van de ingang of regelen van het volume.

6 Luidspreker

• Voert audiosignalen uit.

Televisie kijken

1 Druk op I/∅ op de zijkant van de televisie om de televisie in te schakelen. Als de stand-bystand geactiveerd is (het lampje I/∅ (aan-uit/stand-by) op het voorpaneel van de televisie is rood), drukt u op I/∅ op de afstandsbediening om de televisie in te schakelen.

2 Druk op DIGITAL/ANALOG om te schakelen tussen de digitale en de analoge modus. De beschikbare kanalen variëren naargelang de ingestelde modus.

3 Druk op de cijfertoetsen of PROG +/- om een televisiekanaal te selecteren. Voor kanaalnummers vanaf 10, drukt u met de cijfertoetsen het tweede en eventueel derde cijfer snel na elkaar in. Om een digitaal kanaal te selecteren met de Digitale Elektronische Programmagids (EPG), zie pagina 18.

In digitale modus

Er verschijnt kort een tekst met informatie. De volgende pictogrammen kunnen worden weergegeven.

□ : Dataservice (uitzendtoepassing)

: Radioservice

: Gecodeerde/abonneeservice

: Meerdere audiotalen beschikbaar

: Ondertitels beschikbaar

: Ondertitels voor doven en slechthorenden beschikbaar

⑱: Aanbevolen leeftijd voor huidig programma (van 3 tot 18 jaar)

: Kinderslot

: Digitale prog.vergrendeling

Aanvullende werkingen

Om Doet u dit
Het volume aan te passen	Druk op △ + (verhogen)/ - (verlagen).
De programma-index te openen (alleen in de analoge modus)	Druk op ☐ Om een analoog kanaal te selecteren, drukt u op ♂/♀ en vervolgens op ☐

Teletekst activeren

Druk op ☐. Elke keer dat u op ☐ drukt, wijzigt het scherm cyclisch als volgt:

Teletekst → Teletekst over het televisiebeeld heen (gecombineerde modus) → Geen Teletekst (teletektservice afsluiten)

Om een pagina te selecteren, drukt u op de cijfertoetsen of op 📄 📋

Druk op om verborgen informatie weer te geven.

- Als er onder aan de teletekstpagina vier gekleurde items verschijnen, is Fastext beschikbaar. Met Fastext kunt u pagina's snel en eenvoudig activeren. Druk op de bijbehorende gekleurde toets om de pagina te activeren.

Modus Scène kiezen

Wanneer u een gewenste scèneoptie selecteert, worden de optimale geluids- en beeldkwaliteit automatisch ingesteld voor de geselecteerde scène.

1 Druk op OPTIONS op de afstandsbediening.

2 Druk op ♘/♥ om "Scène kiezen" te selecteren en druk vervolgens op □

3 Druk op ♂/♀ om de modus te selecteren en druk op ☐

"Auto": zorgt voor optimale beeld- en geluidskwaliteit die automatisch wordt ingesteld op basis van de invoerbron. Afhankelijk van de aangesloten apparaten is het mogelijk dat er geen effect merkbaar is.

"Algemeen": huidige gebruikersinstellingen.

"Muziek": zorgt voor dynamische en heldere geluidseffecten, zoals bij een concert.

"Bioscoop": zorgt voor bioscoopwaardig beeld en dynamisch geluid.

"Spel": zorgt voor de beste beeld- en geluidskwaliteit die u ten volle laat genieten van het spelen van games.

"Grafisch": zorgt voor helderdere, gedetailleerde beelden om uw vermoeidheid te verminderen zodat u langer kunt kijken.

"Sport": zorgt voor realistisch beeld met surroundgeluid zoals in een stadion.

[Unreadable]

- Als er een scènemodus behalve "Auto", "Algemeen", "Muziek", "Spel" en "Sport" geselecteerd is, kan er geen beeldmodus worden geselecteerd in het beeldmenu. Hiervoor dient u eerst de scènemodus te deactiveren.

■ Het schermformaat handmatig wijzigen zodat dit overeenkomt met de uitzending

Druk meerdere malen op som het gewenste schermformaat te selecteren.

Smart*

Toont conventionele 4:3-uitzendingen met een imitatie-breedbeeldeffect. Het 4:3-beeld wordt uitgerekt zodat dit het scherm vult.

Normaal

Toont conventionele 4:3-uitzendingen (bv. geen breedbeeldtelevisie) in de juiste verhoudingen.

14:9*

Toont 14:9- uitzendingen in de juiste verhoudingen. Dit heeft tot gevolg dat er zwarte randen te zien zijn op het scherm.

Volledig

Het 4:3-beeld wordt horizontaal uitgerekt zodat dit een 16:9-scherm vult.

Zoom*

Toont cinemascopische (brievenbusformaat) uitzendingen in de juiste verhoudingen.

Bijschriften*

Toont cinemascopische (brievenbusformaat) uitzendingen met ondertiteling op het scherm.

* Gedeelten van de onder- en bovenkant van het beeld kunnen worden afgesneden.

[NO TEXT]

- Afhankelijk van het signaal is het mogelijk dat bepaalde schermmodi niet geselecteerd kunnen worden.

- Bepaalde tekens en/of letters boven en onder aan het beeld zijn mogelijk niet zichtbaar in "Smart".

- U kunt de verticale positie van het beeld aanpassen als u "Zoom", "14:9" of "Bijschriften" selecteert. Druk op ♠/▽ om naar boven of beneden te bewegen (bv. om ondertitels te lezen).

De Digitale Elektronische Programmagids gebruiken (EPG) DVB\*

1 Druk in de digitale modus op GUIDE.
2 Voer de gewenste handeling uit zoals wordt aangegeven in de volgende tabel of zoals wordt weergegeven op het scherm.

* Deze functie is mogelijk niet beschikbaar in bepaalde landen/regio's.

Om Doet u dit

Een programma te bekijken

Druk op ⇧/↔/↔/→ om het programma te selecteren of om het gewenste programmanummer met de cijfertoetsen in te voeren en druk vervolgens op ⊕

De EPG uit te schakelen Druk op GUIDE.

4

- Als er een leeftijdgrens is geselecteerd voor programma's, verschijnt er op het scherm een bericht waarin om een PIN-code wordt gevraagd.

De Digitale programmalijst gebruiken DVB\*

Digitale programmalijst

Met de functie Favorieten kunt u tot vier lijsten opgeven met uw favoriete programma's.

1 Druk in de digitale modus op HOME, selecteer "Digitale programmalijst" en druk vervolgens op ⇌/⇨ om de lijst met Favorieten te selecteren.

- Als u de lijst met Favorieten al eerder selecteerde, drukt u gewoon op om de lijst met Favorieten te openen.

2 Voer de gewenste handeling uit zoals wordt aangegeven in de volgende tabel of zoals wordt weergegeven op het scherm.

* Deze functie is mogelijk niet beschikbaar in bepaalde landen/regio's.

Om Doet u dit

Uw lijst met Favorieten voor de eerste keer te maken	1 Druk op ⊙ om "Ja" te selecteren of druk op OPTIONS om "Toevoegen aan Favorieten" te selecteren in de digitale modus.2 Druk op de gele knop om de lijst met Favorieten te selecteren.3 Druk op ↗/▽ om het kanaal te selecteren dat u wilt toevoegen en druk vervolgens op ⊙4 Druk op ↗/▽ om de positie te bepalen en druk op ⊙om op te slaan.5 Druk op ←RETURN om de instelling te voltooien.
Een kanaal te bekijken	1 Druk op ←/▽ om de lijst met Favorieten te selecteren.2 Druk op ↗/▽ om het kanaal te selecteren en druk op ⊙
De lijst met Favorieten uit te schakelen	Druk op RETURN.
Kanalen toe te voegen aan de momenteel bewerkte lijst met Favorieten	1 Druk op de blauwe knop om Favoriet Instellen weer te geven of druk op OPTIONS om "Toevoegen aan Favorieten" te selecteren in de digitale modus.2 Druk op de gele knop om de lijst met Favorieten te selecteren die u wilt bewerken.3 Druk op ↗/▽ om het kanaal dat u wilt toevoegen, te selecteren en druk vervolgens op ⊙4 Druk op ↗/▽ om de positie te bepalen en druk op ⊙om op te slaan.
De volgorde te wijzigen van kanalen opgeslagen in de lijst met Favorieten	1 Druk op de blauwe knop om Favoriet Instellen weer te geven.2 Druk op de gele knop om de lijst met Favorieten te selecteren die u wilt bewerken.3 Druk op ⊙ of → om naar de lijst met favorieten te gaan.4 Druk op ↗/▽ om het kanaal waarvan u de positie wilt wijzigen, te selecteren en druk vervolgens op ⊙5 Druk op ↗/▽ om de positie te bepalen en druk op ⊙om op te slaan.

Om Doet u dit

Kanalen te verwijderen uit de momenteel bewerkte lijst met Favorieten	1 Druk op de blauwe knop om Favoriet Instellen weer te geven.2 Druk op de gele knop om de lijst met Favorieten te kiezen die u wilt bewerken.3 Druk op ⇌ en ⇌/⇨ om het kanaal dat u wilt verwijderen, te selecteren en druk vervolgens op⊕4 Druk op de blauwe knop om te verwijderen.
Alle kanalen uit de huidige lijst met Favorieten te verwijderen	1 Druk op de blauwe knop om Favoriet Instellen weer te geven.2 Druk op de gele knop om de lijst met Favorieten te selecteren die u wilt bewerken.3 Druk op de blauwe knop.4 Druk op ⇌/⇨ om "Ja" te selecteren en druk vervolgens op⊕om te bevestigen.

Optionele apparatuur aansluiten

U kunt een breed assortiment optionele apparatuur op uw televisie aansluiten. Kabels worden niet bijgeleverd.

Beelden bekijken van aangesloten apparatuur

Schakel de aangesloten apparatuur in en voer een van de volgende handelingen uit.

Voor een automatisch afgestemde videorecorder (pagina 9)

Druk in de analoge modus op PROG +/- of de cijfertoetsen om het videokanaal te selecteren.

Voor andere aangesloten apparatuur

Druk op -om de lijst met aangesloten apparatuur weer te geven. Druk op ♗/♀ om de gewenste ingangsbron te selecteren en druk op ⚠(Het gemarkeerde item wordt geselecteerd als er twee seconden verstrijken zonder dat er handelingen worden uitgevoerd na te hebben gedrukt op ♗/♀.)

Symbool op het scherm	Beschrijving
HDMI IN 1 (ARC) ofHDMI IN 2/MHL	HDMI IN 1 (ARC) of HDMI IN 2/MHLOm te zien welke apparatuur aangesloten is opAofH.Digitale video- en audiosignalen worden ingevoerd via het aangesloten apparaat.Maak verbinding met de HDMI IN 1 (ARC)- of HDMI IN 2/MHL-aansluiting om foto's of schermbeelden van een pc of digitale videocamera te bekijken.Gebruik HDMI IN 1 (ARC) om een digitaal audiosysteem aan te sluiten dat compatibel is met Audio Return Channel (ARC).Doet u dit niet, dan moet u een bijkomende verbinding maken met DIGITAL AUDIO OUT (OPTICAL).U kunt uw MHL-apparaat (Mobile High-Definition Link) ook aansluiten op HDMI IN 2/MHL met behulp van een MHL-kabel.
AV1	Om te zien welke apparatuur is aangesloten opD.
OV2 Om te zien welke apparatuur is aangesloten opE.Sluit monoapparatuur aan op deOV2 L-aansluiting.
OOO Component	Om te zien welke apparatuur is aangesloten opF.

4

• Gebruik alleen een goedgekeurde HDMI-kabel die voorzien is van het HDMI-logo. Wij raden het gebruik van een Sony HDMI-kabel (hoge snelheid) aan.
• Gebruik alleen een goedgekeurde MHL2-kabel die voorzien is van het MHL-logo.
• Als er apparatuur aangesloten is op de televisie die compatibel is met Controle voor HDMI, wordt communicatie met de aangesloten apparatuur ondersteund.

Als u dit wilt aansluiten	Doet u dit
DIGITAL AUDIO OUT (OPTICAL) C	Gebruik een optische audiokabel.
Conditional Access Module (CAM) G	Voor het gebruik van 'Pay Per View'-services.Voor meer informatie raadpleegt u de gebruikershandleiding die bij uw CAM werd geleverd. Schakel de tv uit wanneer u de CAM plaatst of verwijdert.CAM wordt niet in alle landen/ regio's ondersteund. Doe navraag bij uw erkende verdeler.
Hoofdtelefoon of hifi-geluids-apparatuur B	Voor het aansluiten van een audiokabel of een hoofdtelefoon.U kunt luisteren naar het geluid van de tv via uw stereosysteem of hoofdtelefoon.Het geluidsniveau van de externe luidsprekers kan worden geregeld met de volumetoetsen op de afstandsbediening.
USB U kunt genieten van foto/muziek/video opgeslagen op een digitale fotocamera of camcorder van Sony.
Aanvullende handelingen
Om Doet u dit
Terug te keren naar de normale televisiemodus	Druk op DIGITAL/ANALOG.

Fotokader

U kunt tegelijk foto's bekijken, muziek beluisteren en de klok en kalender weergeven.

U kunt de fotokadermodus activeren via de volgende methods:

① Druk op HOME en selecteer vervolgens "Modus Fotolijst".
② Druk op OPTIONS terwijl u foto-/muziekbestanden afspeelt.

U kunt schakelen tussen de lijst (bv. foto en klok), een schermvullende foto of een schermvullende klok.

■ Foto's selecteren

U kunt via de volgende methods foto's selecteren op een USB-geheugen:

① Druk op HOME en selecteer "Instellingen", "Instellingen" > "Fotokader-instellingen" > "Afbeeldingselectie".
Druk op om een bestand te selecteren in de miniatuurweergave.
② Druk in de fotokadermodus op OPTIONS > "Afbeeldingselectie". Druk op -om een bestand te selecteren in de miniatuurweergave.
③ Druk op HOME en selecteer vervolgens "Foto". Druk tijdens het weergeven van een foto op OPTIONS > "Modus Fotolijst" om "Fotokader" te starten met de geselecteerde foto.

■ Muziek selecteren

U kunt via de volgende methods muziek selecteren op een USB-geheugen:

① Druk op HOME en selecteer "Instellingen", "Instellingen" > "Fotokader-instellingen" > "Muziekselectie".

Druk op om een bestand te selecteren in de miniatuurweergave.

② Druk in de fotokadermodus op OPTIONS > "Muziekselectie".

Druk op om een bestand te selecteren in de miniatuurweergave.

③ Druk op HOME en selecteer "Muziek". Druk tijdens het afspelen van muziek op

OPTIONS > "Modus Fotolijst" om

"Fotokader" te starten met de geselecteerde muziek.

■ Weergavemodus selecteren

U kunt de fotokaderweergave wijzigen door

"Weergavemodus" te selecteren.

- Afbeelding en klok

- Afbeelding (volledig scherm)

■ De klokweergavemodus selecteren

Er zijn vijf kalenderweergavemodi.

Wanneer de instelling "Weergavemodus" ingesteld is op "Afbeelding en klok", kunt u "Kalender",

"Analoge klok" of "Digitale klok" instellen. Wanneer de instelling "Weergavemodus" ingesteld is op

"Klok (volledig scherm)", kunt u "Kalender",

"Kalender en Klok" of "Klok" instellen.

• Kalender
• Analoge klok
• Digitale klok
• Kalender en Klok
  • K I o k

Duur

Om energie te besparen wordt de fotokadermodus na 24 uur automatisch uitgeschakeld. Als de fotokadermodus 24 uur werd gebruikt, mag u deze modus gedurende minstens een uur niet gebruiken om inbranding van het scherm te voorkomen.

U kunt de duur instellen via "Duur" bij

"Fotokader-instellingen".

Om inbranding van het scherm te vermijden, wordt de positie van de foto, klok en kalender ieder uur automatisch gewijzigd.

Het menu van de televisie gebruiken

Via "HOME" kunt u verschillende handige functies van de tv bedienen. U kunt eenvoudig kanalen of ingangsbronnen selecteren en de instellingen voor uw tv wijzigen.

1 Druk op HOME.

2 Druk op ♠/▽ om een optie te selecteren en druk vervolgens op □. Druk op HOME om het menu te verlaten.

Categoriepictogram Beschrijving
	Digitale programmalijstVoor het selecteren van de Digitale programmalijst (pagina 19).
	Digitale EPGVoor het selecteren van de digitale elektronische programmagids (EPG) (pagina 18).
	FotoVoor het bekijken van fotobestanden via USB-apparaten.
	MuziekVoor het beluisteren van muziekbestanden via USB-apparaten.
	VideoVoor het bekijken van videobestanden via USB-apparaten.
	Modus FotolijstVoor het selecteren van het kaderbeeld om te genieten van foto's, muziek en de klok. Zie pagina 23 voor meer informatie.
	InstellingenVoor het doorvoeren van geavanceerde instellingen en aanpassingen.

4

• De opties die u kunt aanpassen, variëren afhankelijk van de situatie.
• Niet-beschikbare opties worden grijs gemaakt of niet weergegeven.

De accessoires installeren (wandmontagesteun)

Aan klanten:

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan uw tv te laten installeren door een Sony-dealer of erkend installateur. Probeer niet de wandmontagesteun zelf te installeren.

Aan Sony-dealers en installateurs:

Let goed op de veiligheid tijdens de installatie, het periodieke onderhoud en de inspectie van dit product.

Voor de installatie van deze producten is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de installatie van deze producten aan een muur altijd uitvoeren door een Sony-dealer of erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor enigerlei schade of letsel als gevolg van een onjuiste behandeling of installatie.

[NO TEXT]

- Plaats de tv met het scherm naar beneden op een vlak en stabiel oppervlak dat is bedekt met een dikke en zachte doek wanneer u de montagehaak vastmaakt.

Alleen voor KDL-46R473A/46R470A

Voor u de wandmontagesteun monteert, bevestigt u de bevestigingsonderdelen voor de wandmontagesteun (bijgeleverd) aan de achterzijde van de tv met behulp van de bijgeleverde schroeven.

4

• Voor het verwijderen van de tafelstandaard van de televisie legt u deze met het scherm naar beneden op een stabiel werkoppervlak dat groter is dan de televisie.
• Om schade aan het LCD-scherm te voorkomen, legt u eerst een zachte doek op het werkoppervlak.

Systeem
Beeldschermsysteem	Lcd-scherm (Liquid Crystal Display) LED-achtergrondverlichting
Televisiesysteem	Afhankelijk van het geselecteerde land/de geselecteerde regioAnaloog: B/G, D/K, L, IDigitaal: DVB-T, DVB-T2 (alleen KDL-46R473A / 40R474A / 40R473A / 32R424A / 32R423A), DVB-C
Kleur-/videosysteem	Analoog: PAL, PAL60 (alleen video-ingang), SECAM, NTSC3.58, NTSC4.43 (alleen video-ingang) Digitaal: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L4.0
Beschikbare kanalen	Analoog: 46,25 - 855,25 MHzDigitaal: VHF/UHF
Geluidsuitvoer	8 W + 8 W
Ingangen/uitgangen
Antenne/kabel	75 ohm externe aansluiting voor VHF/UHF
	21-pins-scartaansluiting inclusief audio/video-ingang, RGB-ingang, S-Video-ingang en TV audio/video-uitgang.
	COMPONENT IN/ AV2
	COMPONENT IN Ondersteunde formaten: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohm, 0,3 V negatieve sync/P B/CB: 0,7 Vp-p, 75 ohm/PR/CR: 0,7 Vp-p, 75 ohm AV2 Video-ingang (phono-aansluitingen)
	COMPONENT IN/ AV2
HDMI IN 1(ARC) HDMI IN 2/MHL	HDMI-video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iMHL-video: 1080/24p, 1080/30p, 1080i, 720p, 720/30p, 576p, 576i, 480p, 480iAudio: lineaire PCM, tweekanaals32, 44,1 en 48 kHz, 16, 20 en 24 bit, Dolby Digital
	DIGITAL AUDIO OUT (OPTICAL)
	AUDIO OUT, Ω
	Audio-uitgang (Links/Rechts), hoofdtelefoon (miniaansluiting)
	USB-poort
	CAM-sleuf (Conditional Access Module)

Modelnaam KDL- 46R47xA 40R47xA 32R42xA
Vermogen en andere
Voeding		220–240 V wisselstroom, 50 Hz
Energie-efficiëntieklasse		A
Schermgrootte(diagonaal gemeten)		Ong. 116,8 cm / 46 inch Ong. 101,6 cm / 40 inch Ong. 80,0 cm / 32 inch
Vermogens-verbruik	in de stand"Thuis"/"Standaard"	75 W 61 W 40 W
	in de stand"Winkel"/"Levendig"	107 W 87 W 58 W
Gemiddeld jaarlijksenergieverbruik*1		110 kWh 89 kWh 58 kWh
Stand-byvermogensverbruik*2		0,3 W 0,5 W
Beeldschermresolutie		1.920 punten (horizontaal) × 1.080 lijnen (verticaal) 1.366 punten (horizontaal) × 768 lijnen (verticaal)
Afmetingen(b × h × d)(Ong.)	(met tafelstandaard)	105,3 × 65,0 × 20,4 cm 92,3 × 57,4 × 18,4 cm 73,1 × 46,6 × 17,1 cm
	(zonder tafelstandaard)	105,3 × 62,2 × 7,6 cm 92,3 × 54,8 × 7,6 cm 73,1 × 44,1 × 7,6 cm
Gewicht (Ong.)	(met tafelstandaard)	10,0 kg 7,6 kg 5,3 kg
	(zonder tafelstandaard)	9,7 kg 7,3 kg 5,1 kg
Bijgeleverde accessoires		Raadpleeg "1: de accessoires controlleren" op pagina 5.

*1 Energieverbruik per jaar, op basis van het stroomverbruik van een televisie die 365 dagen lang 4 uren per dag wordt gebruikt. Het werkelijke energieverbruik zal afhangen van de manier waarop u de televisie gebruikt.

*2Het gespecificeerde stand-byvermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.

Wijzigingen in ontwerp en specificaties voorbehouden zonder voorafgaande kennisgeving.

Problemen oplossen

Controleer of het I/∅ (aan-uit/stand-by)-lampje rood knippert.

Als het lampje knippert

De functie voor zelfdiagnose is geactiveerd. Druk op I/∅ op de zijkant van de televisie om deze uit te schakelen, koppel het netsnoer los en breng uw verdeler of Sony-servicecentrum op de hoogte van het probleem.

Als het lampje niet knippert

1 Controleer de items in de onderstaande tabellen.
2 Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd onderhoudspersoneel.

- Neem voor meer informatie contact op met het klanteninformatiecentrum van Sony op het adres of telefoonnummer weergegeven op de bijgeleverde garantie.

Beeld

Geen beeld (scherm is donker) en geen geluid

• Controleer de aansluiting van de antenne/kabel.
• Steek de stekker van de televisie in een stopcontact en druk op I/½ op de zijkant van de televisie.
• Als het I/⏻ (aan-uit/stand-by)-lampje rood oplicht, drukt u op I/⏻.

Geen beeld of geen menu-informatie van apparatuur die op de scartaansluiting is aangesloten

• Druk op om de lijst met aangesloten apparatuur weer te geven en selecteer vervolgens de gewenste invoer.
• Controleer de verbinding tussen de optionele apparatuur en de televisie.

Dubbele beelden of nabeelden

• Controleer de aansluiting van de antenne/kabel.
• Controleer de locatie van de antenne en de richting.

Er is alleen sneeuw en ruis zichtbaar op het scherm

• Controleer of de antenne defect of verbogen is.
• Controleer of de antenne het einde van de levensduur heeft bereikt (drie tot vijf jaar bij normaal gebruik, een tot twee jaar bij gebruik in kustgebieden).

Er doet zich beeld- of geluidsruis voor bij het bekijken van een tv-kanaal

- Pas "AFT" (Automatic Fine Tuning) aan voor een betere beeldontvangst.

Er verschijnen enkele kleine zwarte en/of heldere punten op het scherm

- Het beeld van een scherm bestaat uit pixels. Kleine zwarte en/of heldere puntjes (pixels) op het scherm duiden niet op een storing.

Geen kleur bij programma's

- Selecteer "Reset".

Geen kleur of onregelmatige kleur als u een signaal bekijkt via de COMPONENT IN/ AV2-aansluitingen

- Controleer de verbinding van de COMPONENT IN/AV2-aansluitingen en controleer of de stekkers stevig in de bijbehorende aansluitingen zijn geplaatst.

Geluid

Geen geluid, maar goed beeld

• Druk op + of (onderdrukken).
• Controleer of de "Speakers" ingesteld zijn op "TV-speaker".
• Als de HDMI-ingang wordt gebruikt met Super Audio CD of DVD-Audio, worden er via DIGITAL AUDIO OUT (OPTICAL) mogelijk geen audiosignalen uitgevoerd.
• Controleer of de stekker van de hoofdtelefoon aangesloten is op de televisie.

Kanalen

Het gewenste kanaal kan niet worden geselecteerd

- Schakel tussen de digitale en analoge modus en selecteer het gewenste digitale/analoge kanaal.

Sommige kanalen zijn blanco

• Gecodeerd/abonneekanaal. Meld u aan bij de betaaltelevisieservice.
• Kanaal wordt alleen voor data gebruikt (geen beeld of geluid).
• Neem contact op met de zender voor uitzendinformatie.

Digitale kanalen worden niet weergegeven

• Neem contact op met een lokaal installatiebedrijf om te achterhalen of er in uw omgeving digitaal wordt uitgezonden.
• Sluit een antenne aan met een hoger vermogen.

Algemeen

De televisie wordt automatisch uitgeschakeld (de televisie wordt stand-by gezet)

• Controleer of de "Sleep Timer" of "Inactiviteit TV Stand-by" geactiveerd is.
• Indien er gedurende 15 minuten geen signaal wordt ontvangen en geen handeling wordt uitgevoerd in de tv-modus, schakelt de televisie automatisch over op stand-by.
• Controleer of "Duur" geactiveerd is in de fotokadermodus.
• Controleer of "Duur" geactiveerd is wanneer de tv ingeschakeld is via Timer Aan.

Vervormd beeld en/of geluid

• Houd de televisie uit de buurt van elektrische ruisbronnen zoals auto's, motoren, haardrogers of optische apparatuur.
• Houd bij het installeren van de optionele apparatuur wat ruimte vrij tussen de optionele apparatuur en de televisie.
• Controleer de aansluiting van de antenne/kabel.
• Houd de kabel van de antenne/kabeltelevisie uit de buurt van andere aansluitkabels.

De afstandsbediening werkt niet

• Vervang de batterijen.

HDMI/MHL-apparatuur wordt niet weergegeven in de "BRAVIA Sync-apparaatlijst".

- Controleer of uw apparatuur compatibel is met BRAVIA Sync-beheer.

De televisie voert geen beeld en/of geluid van het MHL-apparaat uit

- Koppel de MHL-kabel los, sluit deze opnieuw aan, of schakel het MHL-apparaat uit en daarna weer in en hef de vergrendeling op.

Als "Winkel Weergavemodus: Aan" weergegeven wordt op het scherm

- Uw televisie is ingesteld op de modus "Winkel". Udient "Thuis" opnieuw in te stellen bij "Locatie" in de procedure "Auto Start" (pagina 8).

Geen kabeltelevisiediensten (-programma's) gevonden via "Digitale autom. Afstemming".

• Controleer de aansluiting van uw kabel en de configuratie van uw afstemming.
• Probeer "Digitale autom. Afstemming" door "Aards" te selecteren in plaats van "Kabel".

Einführung

Voor handige informatie over Sony-producten of om de gedetailleerde gebruiksaanwijzing te downloaden.

http://www.sony-europe.com/myproduct/
