Tipo de producto	Televisor LED
Marca	Sony
Modelo	Bravia KDL-40R471A
Tamaño de la pantalla	40 pulgadas (101 cm)
Resolución	Full HD 1920 x 1080 píxeles
Retroiluminación	LED
Formato de imagen	16:9
Sintonizador	DVB-T/T2/C/S/S2
Conectividad	3 entradas HDMI, 1 entrada USB, 1 entrada componente, 1 entrada compuesta, 1 salida de audio óptica, 1 toma de auriculares
Wi-Fi integrado	Sí
Funciones inteligentes	Smart TV, acceso a Internet
Dimensiones sin base	92.4 x 54.6 x 6.5 cm (An x Al x Pr)
Dimensiones con base	92.4 x 59.7 x 23.5 cm
Peso sin base	10,5 kg
Peso con base	11,2 kg
Alimentación	220-240 V CA, 50/60 Hz
Consumo eléctrico	70 W (en espera < 0,5 W)
Clase energética	A+
Limpieza	Paño suave y seco
Seguridad	No exponer a la humedad; usar sobre superficie estable
Piezas de repuesto	Disponibles a través del servicio postventa de Sony
Accesorios incluidos	Control remoto, pilas, soporte de mesa, cable de alimentación, guía

Preguntas frecuentes - Bravia KDL-40R471A SONY

¿Cómo conectar un dispositivo HDMI?

Conecte el cable HDMI en una de las entradas HDMI en la parte posterior del televisor. Encienda el dispositivo, luego presione el botón INPUT del control remoto para seleccionar la entrada correspondiente.

¿Cómo acceder a los ajustes de imagen?

Presione el botón HOME del control remoto, vaya a Configuración > Pantalla y sonido > Imagen. Puede ajustar el brillo, contraste, color, etc.

¿Qué hacer si la pantalla permanece negra?

Verifique que el televisor esté encendido (indicador luminoso). Asegúrese de que el cable de alimentación esté bien conectado. Si el problema persiste, intente desconectar el televisor durante 1 minuto y luego vuelva a conectarlo.

¿Cómo actualizar el software?

Vaya a HOME > Configuración > Asistencia > Actualización de software. Seleccione Actualización por Internet (si está conectado) o por USB después de descargar el archivo en el sitio web de Sony.

¿Cómo usar la función Smart TV?

Presione el botón HOME luego seleccione una aplicación como YouTube o Netflix. Conecte su televisor a Internet mediante Wi-Fi o cable Ethernet en los ajustes de red.

¿Cómo configurar los canales?

Vaya a HOME > Configuración > Canales > Sintonización automática. Elija su tipo de señal (antena o cable) e inicie la búsqueda.

¿Cómo conectar unos auriculares?

Conecte los auriculares a la toma de auriculares ubicada en la parte posterior o lateral del televisor. El sonido de los altavoces se silenciará automáticamente.

¿Cómo limpiar la pantalla?

Use un paño suave y seco (microfibra). No use nunca productos químicos, alcohol o limpiador líquido. Limpie suavemente sin presionar.

¿Por qué no funciona el control remoto?

Primero verifique las pilas: inserte pilas nuevas respetando la polaridad. Asegúrese de que ningún obstáculo bloquee la señal entre el control remoto y el televisor.

¿Cómo restablecer a los ajustes de fábrica?

Vaya a HOME > Configuración > Asistencia > Restablecer > Restablecimiento de fábrica. Confirme la operación: se borrarán todos los datos.

MANUAL DE USUARIO Bravia KDL-40R471A SONY

Manual de instrucciones ES

Gracias por elegir este producto Sony. Antes de utilizar el televisor, lea este manual atentamente y consérvelo para consultarlo en el futuro.

Nota sobre la función de Televisión digital

• Toda función relacionada con la Televisión digital (no se lo funcionará en los países o zonas donde se emitan señales digitales terrestres DVB-T/DVB-T2" (MPEG-2 y H.264/MPEG-4 AVC) o donde pueda acceder a un servicio de cable DVB-C (MPEG-2 y H.264/MPEG-4 AVC) compatible. Compruebe con su distribuidor local si puede recibir la señal DVB-T/DVB-T2" en su vivienda o pregunte a su operador de cable si su servicio de cable DVB-C puede funcionar de manera integrada con este televisor.
• El operador de cable puede cobrar por dicho servicio o exigirle que acepte sus términos y condiciones comerciales.
• Este televisor cumple las especificaciones de DVB-T/DVB-T2* y DVB-C, pero no se puede garantizar la compatibilidad con futuras emisiones digitales terrestres DVB-T/DVB-T2* y emisiones digitales por cable DVB-C.
• Es posible que algunas funciones de la televisión digital no estén disponibles en algunos países/regiones y que el cable DVB-C no funcione correctamente con algunos proveedores.

Este producto ha sido fabricado por, o en nombre de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad del producto basadas en la legislación de la Unión Europea deben dirigirse al representante autorizado, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con el servicio o la garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

[Unreadable]

- Las ilustraciones utilizadas en este manual corresponden al modelo KDL-40R474A, a menos que se especifique lo contrario.

* DVB-T2 no está disponible para el modelo de televisor de la serie KDL-46R470A / 40R471A / 40R470A / 32R421A / 32R420A. DVB-T2 está disponible para el modelo de televisor de la serie KDL-46R473A / 40R474A / 40R473A / 32R424A / 32R423A.

Información sobre las marcas comerciales

• es una marca registrada del Proyecto DVB.
• HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing, LLC en Estados Unidos y en otros países.
• Fabricado bajo licencia de Dolby Laboratories.
• "BRAVIA" y Bson Marcas comerciales de Sony Corporation.
• MHL, Mobile High-Definition Link y el logotipo de MHL son marcas comerciales o marcas comerciales registradas de MHL Licensing, LLC.
• Fabricado bajo licencia de DTS Licensing Limited. Para obtener más información acerca de patentes de EE. UU y mundiales, y marcas comerciales, visite www.dts.com/patents/legacy.aspx. © DTS Licensing Limited y DTS, Inc. 2012.

Es recomendable ajustar "Actualiz. servicio auto" en "Sí" para permitir la adición automática de nuevos servicios digitales a medida que pasan a estar disponibles.

Seleccione "Ajustes" → "Configuración canales" → "Configuración Digital" → "Configuración Técnica" → "Actualiz. servicio auto".

- Si se ajusta "Actualiz. servicio auto" en "No", se notificará acerca de los nuevos servicios digitales mediante un mensaje en pantalla y los servicios no se añadirán automáticamente. La disponibilidad de esta función depende de su región/país. Si no se encuentra disponible, ejecute "Sintonía automática digital" para añadir nuevos servicios.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes al número de modelo, a la fecha de fabricación (mes/año) y al voltaje de la fuente de alimentación (de acuerdo con las normas de seguridad aplicables) se encuentran situadas en la parte posterior del televisor o del paquete.

¡Descargue un manual de instrucciones más detallado en la web!

- Seleccione su país.

- Puede descargar un manual de instrucciones más detallado en la página de soporte técnico.

La página web puede cambiar sin previo aviso.

http://www.sony-europe.com/myproduct/

Índice

Guía de uso

Información de seguridad ....11

Precauciones....12

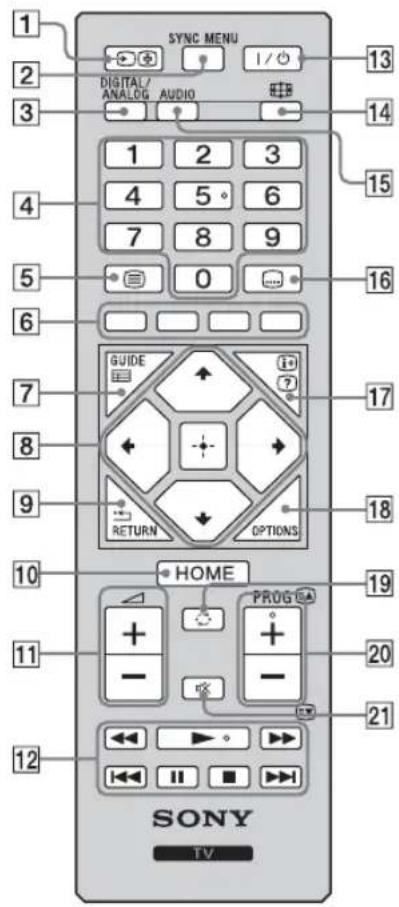

Descripción general del mando a distancia ....14

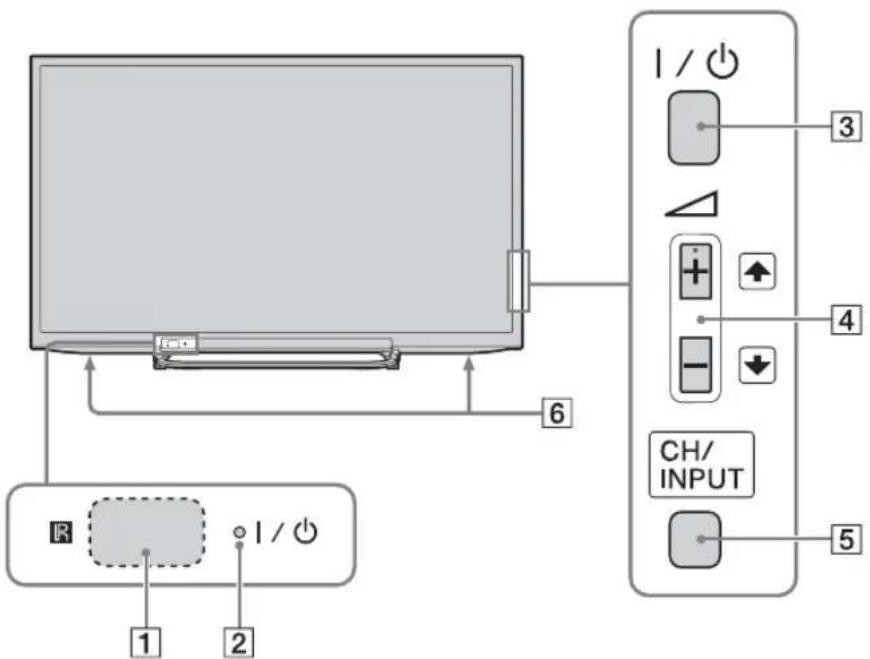

Descripción general de los indicadores y botones del televisor ....16

Ver la televisión

Ver la televisión....17

Utilización de la Guía digital electrónica de programas (EPG) 19

Utilización de la Lista de progr. Digitales DVB......20

Utilización de equipos opcionales

Conexión de equipos opcionales ....22

Visualización de imágenes desde los equipos conectados ....23

Marco de fotos....24

Utilización de las funciones del MENU

Navegación por el menú del televisor....26

Información complementaria

Instalación de los accesorios (soporte de pared)......27

Especificaciones 28

Solución de problemas....30

DV3 : sólo para canales digitales

- Antes de utilizar el televisor, lea la sección “Información de seguridad” (página 11). Conserve este manual para consultarlo en el futuro.

1: Comprobación de los accesorios

Soporte de sobremesa (1)

Tornillos de fijación del soporte de sobremesa (M5 × 16) (2)

Piezas de fijación del soporte de pared (2)

(modelos KDL-46R473A/46R470A solamente)

Tornillos de fijación de las piezas de fijación (M4 × 8) (2)

(modelos KDL-46R473A/46R470A solamente)

Mando a distancia RM-ED054 (1)

Pilas de tamaño AAA (2)

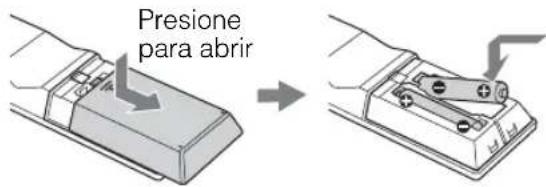

Para insertar las pilas en el mando a distancia

• Coloque las pilas con la polaridad correcta.
• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas.
• Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales.
• Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido.
• No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

2: Colocación del soporte

[NO TEXT]

- Para una mejor calidad de imagen, no exponga la pantalla directamente a fuentes de iluminación o a la luz del sol.

Siga los pasos de montaje necesarios para colocar un soporte para televisor.

1 Consulte el folleto de instrucciones del soporte de sobremesa suministrado con algunos modelos de televisor para saber cómo colocarlos correctamente.

2 Coloque el televisor con la pantalla hacia abajo sobre una superficie estable y plana cubierta por un paño grueso y suave.

3 Fije el televisor en el soporte de sobremesa mediante los tornillos suministrados.

[NO TEXT]

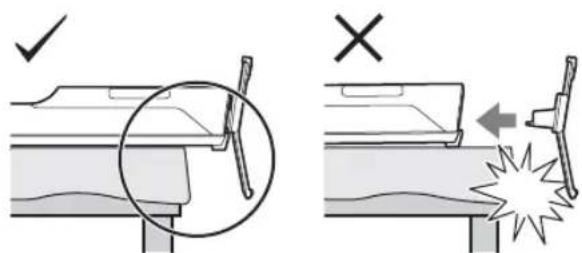

- Tenga cuidado de no golpear el soporte de sobremesa contra el borde de la superficie durante su colocación.

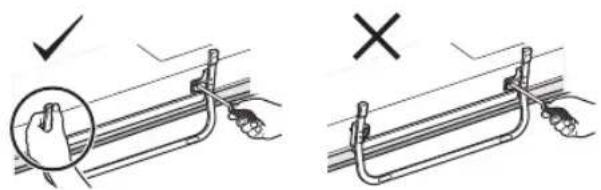

- Sujete el soporte de sobremesa con una mano para evitar que se caiga durante su colocación.

• No aplique presión sobre el panel LCD ni la estructura que lo rodea.
• Este televisor es muy pesado, así que dos o más personas deben colocarlo en un paño grueso y suave.
• Si utiliza un destornillador eléctrico, ajuste el par de apriete en 1,5 N·m {15 kgf·cm} aproximadamente.
• Asegúrese de apretar bien los tres tornillos suministrados, de lo contrario el televisor podría caerse.
• Utilice el destornillador apropiado para colocar los tornillos firmemente sin dañar la cabeza del tornillo.
• Asegúrese de que el cable de alimentación de CA está lejos del lugar de instalación del soporte cuando coloque el soporte de sobremesa.
• Para retirar el soporte de sobremesa, lleve a cabo el procedimiento de instalación al revés. No retire ningún tornillo distinto de los utilizados al instalar el soporte de sobremesa. No se debe encender el televisor con el panel LCD orientado hacia abajo para evitar que la uniformidad de la imagen sea irregular.

3: Conexión de una antena/cable/videograbadora/grabadora de DVD

Conexión de una antena o un cable únicamente

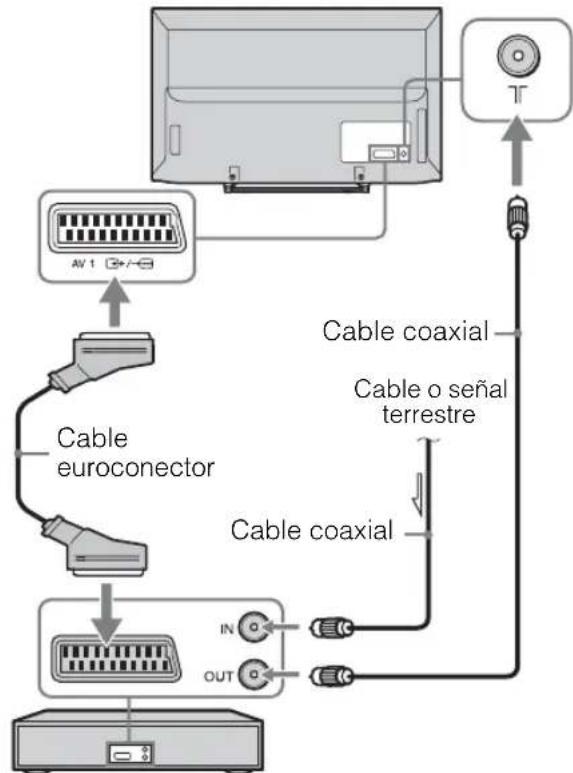

Conexión de una antena/cable/videograbadora/grabadora de DVD con SCART (euroconector)

Videograbadora/grabadora de DVD

Conexión de una antena/cable/ videograbadora/grabadora de DVD con HDMI

Videograbadora/grabadora de DVD

4: Cómo evitar la caída del televisor

1 Coloque un tornillo para madera (4 mm de diámetro, no suministrado) en el soporte del televisor.
2 Coloque un tornillo para metales (M4, no suministrado) en el orificio para tornillo del televisor.
3 Ate el tornillo para madera y el tornillo para metales con una cuerda resistente (no suministrada).

La longitud del tornillo M4 varía en función del diámetro del cable. Consulte la siguiente ilustración.

- Se puede utilizar un kit de correa de sujeción opcional de Sony para fijar el televisor. Póngase en contacto con el Centro de servicio técnico de Sony más cercano para adquirirlo. Tenga a mano el nombre del modelo de televisor para consultarlo.

5: Selección del idioma, el país o la región y la ubicación

1 Conecte el televisor a la toma de corriente (220-240V CA, 50Hz).

2 Pulse I/⏻ en el lateral del televisor. Cuando el televisor esté en modo de espera (el indicador I/⏻ (encendido/modo de espera) del panel frontal del televisor se iluminará en rojo), pulse I/⏻ en el mando a distancia para encender el televisor. Cuando encienda el televisor por primera vez, aparecerá el menú Idioma/Language en la pantalla.

- Cuando se enciende el televisor, el indicador de alimentación se ilumina en verde.

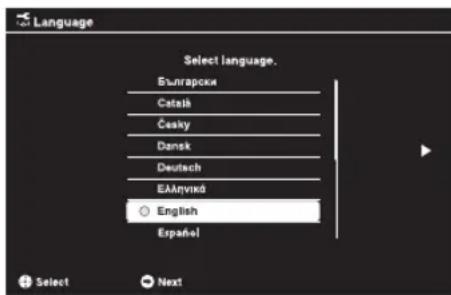

3 Pulse ♠/▽ para elegir el idioma en que desea visualizar las pantallas de menú y, a continuación, pulse □

4 Siga las instrucciones que aparecen en pantalla para seleccionar el país/región en el que utilizará el televisor.

Si el país o la región donde desea utilizar el televisor no aparece en la lista, seleccione “-” en lugar de un país o región.

5 Siga las instrucciones que aparecen en pantalla para establecer el código PIN.

- Se puede utilizar cualquier código PIN, excepto 0000.

6 Siga las instrucciones que aparecen en pantalla para seleccionar la ubicación en la cual utilizará el televisor.

Con esta opción, se selecciona el modo de imagen inicial adecuado para las condiciones lumínicas habituales de estos entornos.

En el modo Uso comercial, algunos ajustes se restablecerán periódicamente para uso comercial.

6: Sintonización automática del televisor

1 Pulse ↩/▽ para seleccionar el tipo de emisión y, a continuación, pulse □

2 Pulse ♠/▽ para seleccionar "Antena" o "Cable" y, a continuación, pulse ⊕

Seleccione "Antena" para recibir emisiones de televisión terrestre mediante una antena externa. Seleccione "Cable" si está suscrito a televisión por cable y no utiliza un descodificador externo.

Si elige "Cable", aparecerá la pantalla para seleccionar el tipo de búsqueda. Consulte "Sintonización del televisor para conexión por cable" (página 10).

A continuación, el televisor empieza a buscar todos los canales digitales disponibles y, después, todos los canales analógicos disponibles. Esto puede llevar algún tiempo. No pulse ningún botón del televisor ni del mando a distancia durante la búsqueda.

- En algunos países, es posible seleccionar "Antena" en lugar de "Cable" para recibir programas de televisión por cable.

Si aparece un mensaje para que confirme la conexión de la antena

No se ha encontrado ningún canal digital ni analógico. Compruebe todas las conexiones de antena o cable y pulse para iniciar de nuevo la sintonización automática.

3 Ordenación Progra.: cambia el orden de almacenamiento de los canales en el televisor.

① Pulse ↩/▽ para seleccionar el canal que desea desplazar a una nueva posición y, a continuación, pulse→.

② Pulse ⬆/▼ para seleccionar la nueva posición del canal y, a continuación, pulse □.

Si no cambia el orden en que se guardan los canales en el televisor, pulse HOME para ir al siguiente paso.

3

- Es posible que este paso no aparezca si solamente se encuentra el canal digital.

4 Ajuste el día y la hora actuales.

[NO TEXT]

- Este paso aparecerá únicamente si no ha obtenido el reloj a partir de la transmisión digital.

En la pantalla aparecerá el mensaje "La configuración ha finalizado.". Pulse ☐ Ahora, el televisor se ha sintonizado en todos los canales disponibles.

• Actualiz. del sist. por USB

Es posible actualizar el sistema del televisor mediante una memoria USB.

Obtenga la información en el siguiente sitio web: http://support.sony-europe.com/TV/

■ Sintonización del televisor para conexión por cable

1 Pulse ☐ y ♠/▽ para seleccionar "Búsqueda Rápida" o "Búsqueda Completa" y, a continuación, pulse ☐

"Búsqueda Rápida": los canales se sintonizan según la información del operador de cable incluida en la señal de emisión.

El ajuste recomendado para "Frecuencia" e "ID de Red" es "Auto".

Se recomienda esta opción para la sintonización rápida cuando es compatible con el operador de cable.

Si no se sintoniza la “Búsqueda Rápida”, utilice el método de “Búsqueda Completa” que se indica a continuación.

"Búsqueda Completa": se sintonizan y guardan todos los canales disponibles.

Este proceso puede llevar algún tiempo. Se recomienda esta opción cuando el proveedor de cable no admite la "Búsqueda Rápida".

2 Pulse ↓ para seleccionar "Inicio".

El televisor empieza a buscar los canales. No pulse ningún botón del televisor ni del mando a distancia.

_2

- Algunos proveedores de cable no admiten "Búsqueda Rápida". Si no detecta ningún canal mediante "Búsqueda Rápida", realice una "Búsqueda Completa".

Información de seguridad

Instalación/ configuración

Instale y utilice el televisor siguiendo estas instrucciones para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.

Instalación

• Debe instalar el televisor cerca de una toma de corriente de fácil acceso.
• Coloque el televisor sobre una superficie estable y plana.
• La instalación en pared sólo puede ser realizada por personal cualificado.
• Por razones de seguridad, se recomienda utilizar accesorios Sony como.
• Para colocar los ganchos de montaje en el televisor, debe utilizar los tornillos que se suministran con el soporte de pared. Los tornillos suministrados están diseñados tal como se indica en la ilustración cuando se miden desde la superficie de colocación del gancho de montaje. El diámetro y longitud de los tornillos varía en función del modelo de soporte de pared. Si utiliza otros tornillos, puede provocar un daño interno en el televisor o éste puede caerse, etc.

TV de 32', 40': 6,5 mm \~ 10 mm TV de 46': 8 mm \~ 12 mm

Tornillo
TV de 32', 40': M4
TV de 46': M6
Gancho de montaje
Colocación del gancho en la cara posterior del televisor

Transporte

• Desconecte todos los cables antes de transportar el televisor.
• Se necesitan dos o tres personas para transportar un televisor grande.
• Cuando transporte el televisor con las manos, sujételo como se indica en la ilustración. No aplique presión sobre el panel LCD ni la estructura que lo rodea.

KDL-32R424A/32R423A/32R421A/32R420A

- Cuando eleve o desplace el televisor, sujételo bien por abajo.

Asegúrese de sujetar la parte inferior del panel, no la parte frontal.

• Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.
• Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

Ventilación

• Nunca obstruya, cubra ni inserte nada en los orificios de ventilación del aparato.
• Deje espacio alrededor del televisor, tal y como se muestra más abajo.
• Se recomienda utilizar el soporte de pared de Sony para que el aire circule correctamente.

Instalación en la pared

Deje, como mínimo, estas distancias alrededor del televisor.

Instalación sobre pedestal

Deje, como mínimo, estas distancias alrededor del televisor.

• Para garantizar una ventilación apropiada y evitar la acumulación de suciedad o polvo:
• No instale el televisor boca arriba, boca abajo, hacia atrás ni de lado.

• No instale el televisor en un estante, sobre una alfombra, sobre una cama o dentro de un armario.

• No cubra el televisor con tejidos como cortinas, ni otros objetos como periódicos, etc.

• No instale el televisor como se muestra a continuación.

La circulación de aire queda obstruida

Cable de alimentación

Utilice el cable y el enchufe tal y como se indica a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones:

• Utilice únicamente cables de alimentación suministrados por Sony. No utilice cables de otros proveedores.
• Inserte el enchufe totalmente en la toma de corriente.
• Este televisor sólo funciona con alimentación de CA de 220-240 V.
• Cuando conecte los cables, no olvide desenchufar el cable de alimentación por razones de seguridad y evite tropezar o enredarse con los cables.
• Desenchufe el cable de alimentación antes de manipular o desplazar el televisor.
• Mantenga el cable de alimentación alejado de fuentes de calor.
• Desconecte el enchufe y limpielo regularmente. Si se acumula polvo o humedad en el enchufe, puede deteriorarse el aislamiento y producirse un incendio.

Notas

• No utilice el cable de alimentación suministrado con otros equipos.
• No apriete, doble ni retuerza excesivamente el cable de alimentación. Los conductores internos podrían quedar al descubierto o romperse.
• No modifique el cable de alimentación.
• No coloque ningún objeto pesado encima del cable de alimentación.
• No tire del cable para desconectarlo.
• No conecte demasiados aparatos a la misma toma de corriente.
• No utilice una toma de corriente de mala calidad.

Uso prohibido

No instale/utilice el televisor en lugares, entornos o situaciones como las descritas a continuación ya que el televisor podría funcionar mal y provocar un incendio, una descarga eléctrica u otros daños y/o lesiones.

Lugar:

• Espacios exteriores (con luz solar directa), en la costa, en una embarcación, dentro de un vehículo, en centros sanitarios, ubicaciones inestables, cerca del agua, la lluvia, humedad o humo.
• Si el televisor se coloca en los vestuarios de unos baños públicos o de un balneario, es posible que sufra daños a causa del azufre suspendido en el aire, etc.

Limpieza:

No rocíe agua ni detergente directamente sobre el televisor. Podría filtrarse hacia la parte inferior de la pantalla o en piezas exteriores y penetrar en su interior, provocando un mal funcionamiento del aparato.

• Lugares cálidos, húmedos o con excesivo polvo; lugares en los que puedan entrar insectos; lugares expuestos a vibraciones mecánicas, o lugares próximos a objetos inflamables (velas, etc.). No exponga el televisor a goteos ni salpicaduras ni coloque sobre el aparato ningún objeto lleno de líquido como los floreros.
• No coloque el televisor en un espacio húmedo o polvoriento, ni en una habitación expuesta a humos o vapores grasientos (cerca de cocinas o humidificadores). Podría producirse un incendio, una descarga eléctrica o una combadura del aparato.

Situación:

• No lo utilice si tiene las manos mojadas, si se ha extraído la carcasa o con accesorios no recomendados por el fabricante. Desconecte el televisor del cable de alimentación y de la antena durante las tormentas eléctricas.
• No instale el televisor de manera que sobresalga hacia un espacio abierto. Podría provocar lesiones o daños a las personas u objetos que pudieran impactar con el televisor.

Piezas rotas:

• No arroje ningún objeto contra el televisor. El cristal de la pantalla podría romperse debido al impacto y causar lesiones graves.
• Si la superficie del televisor se agrieta o se rompe, no la toque sin antes desconectar el cable de alimentación. De lo contrario, podría recibir una descarga eléctrica.
• No someta la pantalla LCD a sacudidas o impactos fuertes. El vidrio de la pantalla podría resquebrajarse o hacerse añicos y provocar lesiones.

Cuando no se utilice

• Si no va a utilizar el televisor durante varios días, desconecte el cable por razones medioambientales y de seguridad.
• El televisor no se desconecta de la toma de corriente cuando se apaga. Desenchúfelo para que quede totalmente desconectado.
• No obstante, es posible que algunos televisores dispongan de funciones que precisen que se encuentren en modo de espera para funcionar correctamente.

Niños

• No deje que los niños suban al televisor.
• Mantenga los accesorios pequeños fuera del alcance de los niños para que no los traguen.

Si ocurren los siguientes problemas...

Apague el televisor y desenchúfelo inmediatamente si ocurre cualquiera de los siguientes problemas.

Pida a su distribuidor o al servicio técnico de Sony que le revise el televisor.

Cuando:

• El cable de alimentación está dañado.
• Toma de corriente de mala calidad.
• El televisor está dañado porque se ha caído, ha sido golpeado o le ha sido arrojado algún objeto.
• Alguna sustancia líquida o sólida cae dentro del televisor.

Advertencia

Para evitar la propagación de fuego, mantenga las velas u otras llamas siempre alejadas de este producto.

Precauciones

Ver la televisión

• Vea la televisión en una habitación con suficiente iluminación, ya que, si lo hace con poca luz o durante mucho tiempo, somete la vista a un sobreesfuerzo.
• Cuando utilice auriculares, ajuste el volumen de forma que se eviten niveles excesivos, ya que podría sufrir daños en los oídos.

Pantalla LCD

• Aunque la pantalla LCD ha sido fabricada con tecnología de alta precisión y posee píxeles con una eficacia del 99,99% o superior, pueden aparecer de forma constante unos puntos negros o puntos brillantes de luz (rojos, azules o verdes). No se trata de un fallo de funcionamiento, sino de una característica de la estructura de la pantalla de cristal líquido.
• No presione ni raye el filtro frontal, ni coloque objetos encima del televisor, ya que la imagen podría resultar irregular o la pantalla de cristal líquido podría dañarse.
• Si se utiliza el televisor en un lugar frío, es posible que la imagen se oscurezca o que aparezca una mancha en la pantalla. Esto no significa que el televisor se ha estropeado. Este fenómeno irá desapareciendo a medida que aumente la temperatura.
• Si se visualizan imágenes fijas continuamente, es posible que se produzca un efecto de imagen fantasma que puede desaparecer transcurridos unos segundos.
• Cuando se utiliza el televisor, la pantalla y la carcasa se calientan. No se trata de un fallo de funcionamiento.
• La pantalla LCD contiene una pequeña cantidad de cristal líquido. Siga la normativa y los reglamentos locales para desecharla.

Tratamiento y limpieza de la superficie de la pantalla y la carcasa del televisor

Desenchufe el cable de alimentación conectado al televisor antes de limpiarlo.

Para evitar la degradación del material o del acabado de la pantalla, tenga en cuenta las siguientes precauciones.

• Para eliminar el polvo de la superficie de la pantalla y la carcasa, pase cuidadosamente un paño suave. Si no consigue eliminar completamente el polvo, humedezca ligeramente el paño con una solución de detergente neutro poco concentrada.

• No rocíe agua ni detergente directamente sobre el televisor. Podría filtrarse hacia la parte inferior de la pantalla o en piezas exteriores, provocando un mal funcionamiento del aparato.

• No utilice nunca estropajos abrasivos, productos de limpieza ácidos o alcalinos, detergente concentrado ni disolventes volátiles, como alcohol, bencina, diluyente o insecticida. Si utiliza este tipo de materiales o expone la unidad a un contacto prolongado con materiales de goma o vinilo, puede dañar el material de la superficie de la pantalla y de la carcasa.

• Se recomienda pasar la aspiradora periódicamente por los orificios de ventilación para que el televisor se ventile adecuadamente.
• Si necesita ajustar el ángulo del televisor, desplácelo lentamente para evitar que se desencaje del soporte.

Equipos opcionales

• Sitúe los equipos opcionales o cualquier equipo que emita radiaciones electromagnéticas lejos del televisor. De lo contrario, la imagen puede aparecer distorsionada y/o pueden emitirse ruidos.
• El equipo ha sido probado y cumple los límites establecidos por la directiva EMC utilizando un cable de señal de conexión de una longitud inferior a 3 metros.

Precaución al manipular el mando a distancia

• Coloque las pilas con la polaridad correcta.
• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas.
• Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales.
• Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido.
• No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

Cómo deshacerse del televisor

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en

la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en el equipo o en su embalaje indica que el presente producto no puede ser tratado como residuos doméstico normal. Debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, usted ayuda a prevenir las consecuencias

potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y en países

europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Acerca de la temperatura del monitor LCD

Cuando utilice el monitor LCD durante un periodo prolongado, los paneles que lo rodean se calientan. Puede sentir calor al tocarlos con la mano.

ADVERTENCIA

No exponga las baterías a calor excesivo como, por ejemplo a luz solar, fuego o similares.

Descripción general del mando a distancia

1/→(Selección de entrada)

• En modo TV: pulse este botón para mostrar una lista de las entradas.
• En el modo de texto: mantiene la página actual.

2SYNC MENU

Púlselo para visualizar el menú de sincronización de BRAVIA y, a continuación, seleccione el equipo HDMI/MHL conectado en Selección de dispositivo.

[NO TEXT]

- La función "Control de BRAVIA Sync" (BRAVIA Sync) solamente está disponible con equipos Sony conectados que llevan los logotipos BRAVIA Sync o BRAVIA Theatre Sync, o que son compatibles con Control de BRAVIA Sync.

3 DIGITAL – Modo digital (página 17)

• En modo TV: púlselo para seleccionar canales. Para los canales de número 10 y posteriores, pulse rápidamente los dígitos segundo y tercero de forma sucesiva.
• En modo Texto: permite introducir el número de página de tres dígitos para seleccionar la página.

5 – Texto (página 18)

6 Botones de colores (páginas 18, 20)

7 GUIDE / 📄PG (Guía digital electrónica de programas) (página 19)

8 ↗/↓/↔/→/＋

- En modo digital: pulse para añadir un canal a la Lista de favoritos o para visualizar la Lista de favoritos.

9RETURN/

Vuelve a la pantalla anterior de cualquier menú que haya en pantalla.

10 HOME (página 26)

11 ∠ +/- - Volumen

Ajusta el volumen.

12 BRAVIA Sync

◀◀/▶▶/▶▶/I◀◀/III/■/▶▶▶: puede utilizar el equipo compatible con BRAVIA Sync que esté conectado al televisor.

13I/⏻ – Modo de espera del televisor

Enciende y apaga el televisor desde el modo de espera.

14 -Modo de control de pantalla (página 18)

15 AUDIO

Pulse este botón para cambiar el modo de sonido dual.

16 Configuración de subtítulos

Pulse para cambiar el idioma de los subtítulos (en modo digital y modo de vídeo USB únicamente).

17/Info/Mostrar Texto

• En modo digital: muestra una breve descripción del programa que se ve actualmente.
• En modo analógico: muestra información como, por ejemplo, el número de canal actual y el formato de pantalla.
• En modo Texto (página 18): muestra información oculta (por ejemplo, las respuestas de un concurso).

18 OPTIONS

Púlselo para visualizar una lista que contenga accesos directos a algunos menús de ajuste. Las opciones enumeradas varían en función de la entrada y el contenido actuales.

19 - Canal anterior

Pulse para volver al canal o a la entrada externa que se encontraba viendo por última vez (durante más de 15 segundos).

20 PROG +/−/ /

• En modo TV: permite elegir el canal siguiente (+) o anterior (-).
• En modo Teletexto (página 18): púlselo para seleccionar la página siguiente (☐ la anterior ().

21 ☒ - Eliminación del sonido

Pulse este botón para silenciar el sonido. Púlselo de nuevo para restablecer el sonido.

- El número 5 y los botones ▶, PROG + y AUDIO cuentan con un punto táctil. Utilice estos puntos táctiles como referencia para usar el televisor.

Descripción general de los indicadores y botones del televisor

1 - Sensor del mando a distancia

• Recibe señales de infrarrojos del mando a distancia.
• No coloque nada sobre el sensor ya que ello podría afectar a su funcionamiento.

2 I/↓ - Indicador de alimentación / modo de espera

• Cuando se oculta la imagen, aparece una luz verde.
• Se ilumina en naranja cuando la desconexión automática está ajustada o cuando el televisor se encuentra en el modo de marco de foto. Si lo ajusta en "Conexión Aut.", se ilumina en naranja mientras el televisor también se encuentra en modo de espera.
• Cuando el televisor está en modo de espera, se enciende una luz roja.
• Cuando se enciende el televisor, aparece una luz verde.

3I/① - Alimentación

Enciende o apaga el televisor.

4

• Para desconectarlo completamente, retire el enchufe de la toma de corriente.
• Cuando se enciende el televisor, el indicador de alimentación se ilumina en verde.

4 ∠ +/−/ /↑ ↓

Púlselos para ajustar el volumen o seleccionar un canal o una entrada externa. Mediante la pulsación de △+/-, es posible ajustar el volumen. Cuando se muestra la pantalla de subir/bajar canal mediante la pulsación de

CH/INPUT, es posible seleccionar los canales. Cuando se muestra la pantalla de entrada mediante la pulsación de CH/INPUT, es posible seleccionar la entrada externa.

5 CH/INPUT

Permite alternar entre la pantalla de subir/bajar canal, la pantalla de selección de entrada y la pantalla de subir/bajar el volumen.

6 Altavoz

- Emite la señal de audio.

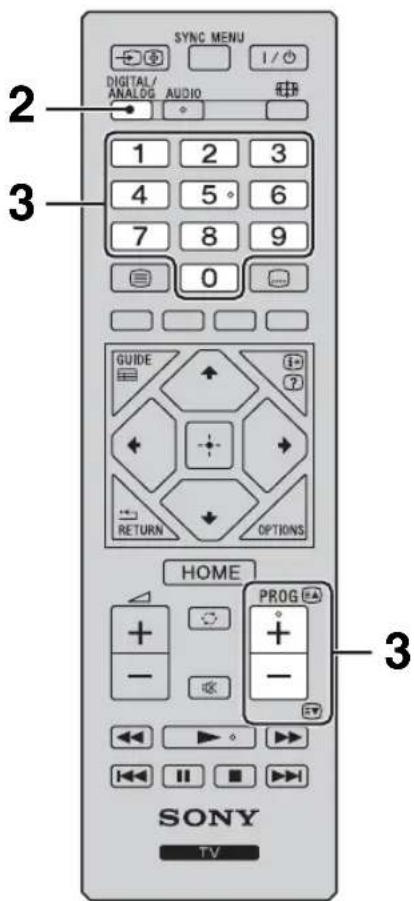

Ver la televisión

1 Pulse I/☐ en el lateral del televisor para encenderlo.

Cuando el televisor esté en modo de espera (el indicador I/⏻ (encendido/modo de espera) del panel frontal del televisor se iluminará en rojo), pulse I/⏻ en el mando a distancia para encender el televisor.

2 Pulse DIGITAL/ANALOG para cambiar entre los modos digital y analógico.

Los canales disponibles varían en función del modo.

3 Pulse los botones numéricos o

PROG +/- para seleccionar el canal de televisión.

Para seleccionar los canales de número 10 y posteriores con los botones numéricos, pulse rápidamente los dígitos segundo y tercero de forma sucesiva.

Para seleccionar un canal digital mediante la Guía digital electrónica de programas (EPG), consulte la página 19.

En modo digital

Aparecerá información durante poco tiempo. En la información pueden indicarse los siguientes iconos.

□ : Servicio de datos (aplicación de emisión)

: Servicio de radio

: Servicio de suscripción/codificado

: Múltiples idiomas de audio disponibles

: Subtítulos disponibles

7: Subtítulos disponibles para personas con problemas auditivos

⑱: Edad mínima recomendada para el programa actual (de 3 a 18 años)

: Bloqueo TV

: Bloqueo de programa digital

Operaciones adicionales

Para Haga lo siguiente

Ajustar el volumen Pulse △ + (aumentar)/- (disminuir).
Acceder a la Tabla de índice de programas (sólo en modo analógico)	Pulse ⊙ . Para seleccionar un canal analógico, pulse ⊙/▽ y, a continuación, pulse ⊕ .

Para acceder a Texto

Pulse ☐. Cada vez que pulse ☐, la pantalla cambiará cíclicamente de la siguiente forma: Texto → Texto sobre la imagen de televisión (modo mixto) → Sin Texto (salir del servicio de Teletexto)

Para seleccionar una página, pulse los botones numéricos o 🔒

Para mostrar información oculta, pulse ☐?

- Cuando aparecen cuatro elementos en color en la parte inferior de la página de Teletexto, Fastext está disponible. Fastext le permite acceder a las páginas de manera rápida y sencilla. Pulse el botón de color correspondiente para acceder a la página deseada.

Modo de Selección de escena

Al seleccionar la opción de escena deseada, se ajustan automáticamente la calidad de sonido y la calidad de imagen más adecuada para esa opción.

1 Pulse OPTIONS en el mando a distancia.
2 Pulse ♠/▽ para seleccionar “Selección de escena” y, a continuación, pulse □
3 Pulse ↻/▽ para seleccionar el modo y, a continuación, pulse □

"Auto": proporciona una calidad de imagen y sonido óptima, que se ajusta automáticamente en función de la fuente de entrada. Es posible que no produzca ningún efecto en función de los equipos conectados.

"Genérico": ajustes de usuario actuales.

"Música": proporciona efectos de sonido dinámicos y claros, como los de un concierto.

"Cine": proporciona imágenes como las que se ven en el cine y un sonido dinámico.

“Juego”: proporciona la mejor calidad de imagen y de sonido para que usted disfrute al máximo de sus partidas.

"Gráficos": proporciona imágenes más detalladas y nítidas para reducir la fatiga en exposiciones prolongadas a la pantalla.

"Deportes": proporciona una imagen realista con un sonido envolvente como el de un estadio.

- Cuando se selecciona un modo de escena, a excepción de "Auto", "Genérico", "Música", "Juego" y "Deportes", no se puede seleccionar el modo de imagen en el menú de imagen: primero hay que quitar la selección de escena.

Cómo cambiar el formato de pantalla manualmente para que se ajuste a la emisión

Pulse varias veces para elegir el formato de pantalla que desee.

Zoom horizontal*

Muestra las emisiones en formato convencional 4:3 con un efecto de imitación de pantalla panorámica. La imagen en formato 4:3 se alarga para ocupar toda la pantalla.

Normal

Muestra las emisiones en pantalla 4:3 convencional (por ejemplo, televisor sin pantalla panorámica) con las proporciones correctas.

14:9*

Muestra emisiones en formato 14:9 con las proporciones correctas. Como resultado, aparecerán áreas con un margen negro en la pantalla.

Completo

Estira una imagen de formato 4:3 horizontalmente para que ocupe una pantalla de formato 16:9.

Zoom*

Muestra las emisiones en Cinemascope (formato panorámico) con las proporciones correctas.

Subtítulos*

Muestra las emisiones en Cinemascope (formato panorámico) con subtítulos en la pantalla.

* Es posible que las partes superior e inferior de la imagen aparezcan cortadas.

• En función de la señal, es posible que algunos formatos de pantalla no se puedan seleccionar.
• Es posible que algunos caracteres o letras de la parte superior o inferior de la imagen no sean visibles en "Zoom horizontal".

- Puede ajustar la posición vertical de la imagen cuando seleccione "Zoom", "14:9" o "Subtítulos". Pulse ÷/∅ para desplazarse hacia arriba o hacia abajo (por ejemplo, para leer los subtítulos).

Utilización de la Guía digital electrónica de programas (EPG) DV3\*

Guía digital electrónica de programas (EPG)

1 En modo digital, pulse GUIDE.
2 Realice la operación deseada de las que se indican en la siguiente tabla o se muestran en la pantalla.

* Es posible que esta función no esté disponible en algunos países/regiones.

Para Haga lo siguiente

Ver un programa

Pulse ⇌/⇔/⇔/⇔ para seleccionar el programa o introduzca el número de programa deseado mediante las teclas numéricas y, a continuación, pulse ☐

Desactivar la EPG Pulse GUIDE.

4

- Si se ha seleccionado una restricción de edades para ver ciertos programas, aparecerá un mensaje en la pantalla solicitando la introducción de un código PIN.

Utilización de la Lista de progr. Digitales DVB\*

La función Favoritos le permite especificar hasta cuatro listas de programas favoritos.

1 En modo digital, pulse HOME, seleccione "Lista de progr. Digitales" y, a continuación, pulse ⇔/⇒ para seleccionar la lista de favoritos.

- Si la lista de favoritos ya ha sido seleccionada con anterioridad, simplemente pulse para acceder a ella.

2 Realice la operación deseada de las que se indican en la siguiente tabla o se muestran en la pantalla.

* Es posible que esta función no esté disponible en algunos países/regiones.

Para Haga lo siguiente
Crear la lista Favoritos por primera vez	1 Pulse □ para seleccionar “Sí” o pulse OPTIONS para seleccionar “Añadir a Favoritos” en modo digital.2 Pulse el botón amarillo para seleccionar la lista de Favoritos.3 Pulse ↗/▽ para seleccionar el canal que desea añadir y, a continuación, pulse □4 Pulse ↗/▽ para decidir la posición y pulse □ para almacenar.5 Pulse ➕ RETURN para finalizar la configuración.
Ver un canal	1 Pulse ⇌/⇨ para seleccionar la lista de favoritos.2 Pulse ↗/▽ para seleccionar el canal y, a continuación, pulse □.
Desactivar la lista de Favoritos	Pulse ➕ RETURN.
Añadir canales en la lista de favoritos editada actualmente	1 Pulse el botón azul para ver Configuración de favoritos, o pulse OPTIONS para seleccionar “Añadir a Favoritos” en modo digital.2 Pulse el botón amarillo para seleccionar la lista de favoritos que desee editar.3 Pulse ↗/▽ para seleccionar el canal que desee añadir y, a continuación, pulse □4 Pulse ↗/▽ para decidir la posición y pulse □ para almacenar.
Cambiar el orden de los canales almacenados en la lista de favoritos	1 Pulse el botón azul para ver la Configuración de favoritos.2 Pulse el botón amarillo para seleccionar la lista de favoritos que desee editar.3 Pulse □ o → para saltar a la Lista de favoritos.4 Pulse ↗/▽ para seleccionar el canal cuya posición desee cambiar y, a continuación, pulse □5 Pulse ↗/▽ para decidir la posición y pulse □ para almacenar.
Eliminar canales de la lista de Favoritos editada actualmente	1 Pulse el botón azul para ver la Configuración de favoritos.2 Pulse el botón amarillo para seleccionar la lista de Favoritos que desea editar.3 Pulse → y ↗/▽ para seleccionar el canal que desee eliminar y, a continuación, pulse □4 Pulse el botón azul para eliminar.

Para Haga lo siguiente

Eliminar todos los canales de la lista de Favoritos actual

1 Pulse el botón azul para ver la Configuración de favoritos.2 Pulse el botón amarillo para seleccionar la lista de favoritos que desee editar.3 Pulse el botón azul.4 Pulse ⇌/⇒ para seleccionar “Sí” y, a continuación, pulse ⊕ para confirmar.

Conexión de equipos opcionales

Es posible conectar una amplia gama de equipos opcionales al televisor. No se suministran los cables de conexión.

Visualización de imágenes desde los equipos conectados

Encienda el equipo conectado y, a continuación, realice una de las siguientes operaciones.

Para una videograbadora sintonizada automáticamente (página 9)

En modo analógico, pulse PROG +/-, o los botones numéricos para seleccionar el canal de vídeo.

Para otros equipos conectados

Pulse para ver la lista de los equipos conectados. Pulse ¿/¿ para seleccionar la fuente de entrada deseada y, a continuación, pulse El elemento resaltado se selecciona si transcurren dos segundos sin realizar ninguna operación después de pulsar ¿/¿).

Símbolo en pantalla	Descripción
HDMI IN 1(ARC) oHDMI IN 2/MHL	HDMI IN 1 (ARC) o HDMI IN 2/MHLPara ver el equipo que está conectado aAoH.Las señales de vídeo y audio digital se reciben desde el equipo conectado.Realice la conexión a la toma HDMI IN 1 (ARC) o HDMI IN 2/MHL para ver fotografías o imágenes en pantalla de un PC o una videocámara digital.Si desea conectar un sistema de audio digital compatible con la tecnología Audio Return Channel (ARC), utilice la toma HDMI IN 1 (ARC). De lo contrario, se necesitará una conexión adicional con DIGITAL AUDIO OUT (OPTICAL).También puede conectar su dispositivo MHL (Mobile High-Definition Link) a la toma HDMI IN 2/MHL mediante un cable MHL.
AV1	Para ver el equipo que está conectado aD.
OV2 Para ver el equipo que está conectado aE.Para conectar los equipos monoaurales, utilice la toma AV2 L.
OOOComponent	Para ver el equipo que está conectado aF.
Solamente puede utilizar un cable HDMI autorizado que lleve el logotipo de HDMI. Es recomendable utilizar un cable HDMI de Sony (de alta velocidad).Asegúrese de utilizar solamente un cable MHL2 autorizado que lleve el logotipo de MHL.Si está conectado un equipo compatible con el Control por HDMI, puede mantenerse la comunicación con el equipo conectado.
Para conectar	Haga lo siguiente
DIGITAL AUDIO OUT (OPTICAL) C	Utilice un cable de audio óptico.
Para conectar	Haga lo siguiente
Módulo de acceso condicional (CAM) G	Para utilizar servicios Pay Per View.Si desea más información, consulte el manual de instrucciones suministrado con su CAM. Apague el televisor cuando inserte o extraiga el CAM.¿El CAM no puede utilizarse en algunos países o regiones.Consulte a su distribuidor autorizado.
Auriculares o equipo de audio de alta fidelidad B	Establezca la conexión con un cable de audio o con auriculares.Puede escuchar el sonido del televisor a través de su sistema de sonido estéreo o sus auriculares.El nivel de audio de los altavoces externos se puede modificar si se pulsan los botones de volumen del mando a distancia.
USB Puede reproducir archivos de fotos/música/vídeos almacenados en una cámara de fotos digital o en una videocámara de Sony.

Operación adicional

Para Haga lo siguiente

Volver al modo de Pulse DIGITAL/ANALOG. TV normal

Marco de fotos

Puede mirar fotos, escuchar música o consultar la hora y el calendario al mismo tiempo.

Puede entrar al modo de marco de foto mediante cualquiera de los métodos siguientes:

① Pulse HOME y, a continuación, seleccione "Modo de marco de foto".
② Pulse OPTIONS mientras esté reproduciendo archivos de fotos/música.

Puede cambiar el marco, por ejemplo, imagen y reloj, imagen en pantalla completa o reloj en pantalla completa.

Para seleccionar una foto

Puede seleccionar fotos de la memoria USB mediante cualquiera de los métodos siguientes:

① Pulse HOME y seleccione "Ajustes", a continuación, "Configuración" > "Ajustes de marco de fotos" > "Selección de imagen". Pulse para seleccionar el archivo desde la vista en miniatura.
②En el modo de marco de foto, pulse OPTIONS > "Selección de imagen". Pulse + para seleccionar el archivo desde la vista en miniatura.
③ Pulse HOME y seleccione "Foto". Al reproducir una foto, pulse OPTIONS > "Modo de marco de foto" para iniciar "Marco de fotos" con la foto seleccionada.

Para seleccionar música

Puede seleccionar música de la memoria USB mediante cualquiera de los métodos siguientes:

① Pulse HOME y seleccione “Ajustes”, a continuación, “Configuración” > “Ajustes de marco de fotos” > “Selección de música”. Pulse para seleccionar el archivo desde la vista en miniatura.
②En el modo de marco de foto, pulse OPTIONS > "Selección de música". Pulse para seleccionar el archivo desde la vista en miniatura.
③ Pulse HOME y seleccione “Música”. Al reproducir música, pulse OPTIONS > “Modo de marco de foto” para iniciar “Marco de fotos” con la música seleccionada.

Para seleccionar Modo de visualización

Puede cambiar la visualización del marco fotográfico si selecciona “Modo de visualización”.

- Imagen y reloj

- Imagen en pantalla completa

- Reloj en pantalla completa

Para seleccionar el modo de visualización de reloj

Existen cinco modos de visualización del calendario.

Cuando el ajuste de "Modo de visualización" es "Imagen y reloj", puede ajustarlo en "Calendario", "Reloj analógico" o "Reloj digital". Cuando el ajuste de "Modo de visualización" es "Reloj en pantalla completa", puede ajustarlo en "Calendario", "Calendario y reloj" o "Reloj".

• Calendario
• Reloj analógico
• Reloj digital
• Calendario y reloj
  • R e l o j

Duración

Para ahorrar energía, el modo de marco de foto se apagará automáticamente después de que el televisor esté 24 horas apagado. Después de utilizar el modo de marco de foto durante 24 horas, deje de utilizar este modo al menos una hora para evitar que el panel se queme.

El tiempo de duración se puede ajustar en "Duración" en "Ajustes de marco de fotos".

Para evitar que el panel se queme, la posición de la foto, el reloj y el calendario cambian automáticamente cada hora.

Navegación por el menú del televisor

"HOME" le permite disfrutar de diversas funciones útiles del televisor. Es posible seleccionar canales o fuentes de entrada y modificar los ajustes del televisor fácilmente.

1 Pulse HOME.

2 Pulse ↗/▽ para seleccionar una opción y, a continuación, pulse □. Para salir del menú, pulse HOME.

Icono de categoría Descripción
	Lista de progr. Digitales Puede seleccionar la Lista de progr. Digitales (página 20).
	EPG digital Puede seleccionar la Guía digital electrónica de programas (EPG) (página 19).
	Foto Puede visualizar archivos de fotografías a través de dispositivos USB.
	Música Puede escuchar archivos de música a través de dispositivos USB.
	Vídeo Puede visualizar archivos de vídeo a través de dispositivos USB.
	Modo de marco de foto Puede seleccionar la imagen de marco que le permita disfrutar de fotos, música y reloj. Para obtener información, consulte la página 24.
	Ajustes Puede realizar configuraciones y ajustes avanzados.

[NO TEXT]

• Las opciones disponibles dependen de cada situación.
• Las opciones no disponibles aparecen en gris o no se muestran.

Instalación de los accesorios (soporte de pared)

Para los clientes:

Por razones de protección del producto y de seguridad, Sony recomienda que la instalación del televisor sea realizada por un distribuidor de Sony o contratista autorizado. No intente instalarlo usted mismo.

Para distribuidores de Sony y contratistas:

Preste especial atención a la seguridad durante la instalación, mantenimiento periódico y comprobación de este producto.

Se requieren conocimientos suficientes para instalar estos productos, especialmente para determinar la resistencia de la pared para soportar el peso del televisor. Acuda a distribuidores de Sony o contratistas autorizados para realizar la instalación de estos productos en la pared y preste especial atención a la seguridad durante la instalación. Sony no se responsabiliza de ninguna lesión o daño provocado por una manipulación o instalación incorrectas.

[NO TEXT]

- Coloque el televisor con la pantalla hacia abajo sobre una superficie estable y plana cubierta por un paño grueso y suave para fijar el gancho de montaje.

Para los modelos KDL-46R473A/46R470A solamente

Antes de instalar el soporte de pared, coloque las piezas de fijación de dicho soporte (suministradas) en la parte posterior del televisor mediante los tornillos suministrados.

[NO TEXT]

• Para retirar el soporte de sobremesa del televisor, coloque la pantalla orientada hacia abajo sobre una superficie de trabajo estable de dimensiones superiores a las del televisor.
• Para evitar que se dañe la superficie de la pantalla LCD, asegúrese de colocar un paño suave sobre la superficie de trabajo.

Especificaciones

Sistema
Sistema del panel	Panel LCD (pantalla de cristal líquido) Luz de fondo LED
Sistema del televisor	En función del país o la región que haya seleccionadoAnalógico: B/G, D/K, L, IDigital: DVB-T, DVB-T2 (solamente en los modelos KDL-46R473A / 40R474A / 40R473A / 32R424A / 32R423A), DVB-C
Sistema de vídeo/color	Analógico: PAL, PAL60 (sólo entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (sólo entrada de vídeo)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L4.0
Cobertura de canales	Analógico: de 46,25 a 855,25 MHzDigital: VHF/UHF
Salida de sonido	8 W + 8 W
Tomas de entrada/salida
Antena/cable	Terminal externa de 75 ohmios para VHF/UHF
AV1	Euroconector de 21 pines que incluye entrada de audio/vídeo, entrada RGB, entrada S-Vídeo, y salida TV de audio/vídeo.
COMPONENT IN/ AV2	COMPONENT INFormatos compatibles: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohmios, sincronización negativa de 0,3 V/P B/CB: 0,7 Vp-p, 75 ohmios/PR/CR: 0,7 Vp-p, 75 ohmiosAV2 Entrada de vídeo (conectores RCA)
COMPONENT IN/ AV2	Entrada de audio (conectores RCA)
HDMI IN 1(ARC)HDMI IN 2/MHL	Vídeo HDMI: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iVídeo MHL: 1080/24p, 1080/30p, 1080i, 720p, 720/30p, 576p, 576i, 480p, 480iAudio: PCM lineal de dos canales32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
DIGITAL AUDIO OUT (OPTICAL)	Toma digital óptica (PCM lineal de dos canales, Dolby Digital)
AUDIO OUT, Ω	Salida de audio (Izquierda/Derecha), auriculares (miniconector)
	Puerto USB
	Ranura CAM (Módulo de acceso condicional)

Nombre del modelo KDL-		46R47xA 40R47xA 32R42xA
Alimentación y otros aspectos
Requisitos de alimentación		CA de 220 a 240 V, 50 Hz
Clase de eficiencia energética		A
Tamaño de la pantalla (medida diagonalmente)		Aprox. 116,8 cm / 46 pulgadas A	prox. 101,6 cm / 40 pulgadas A	prox. 80,0 cm / 32 pulgadas
Consumo de energía	en modo “Uso doméstico”/ “Estándar”	75 W 61 W 40 W
	en modo “Uso comercial”/ “Viva”	107 W 87 W 58 W
Consumo medio anual de energía*1		110 kWh 89 kWh 58 kWh
Consumo de energía en modo de espera*2		0,3 W 0,5 W
Resolución de la pantalla		1.920 puntos (horizontal) × 1.080 líneas (vertical) 1.366 puntos (horizontal) × 768 líneas (vertical)
Dimensiones (an × al × prf) (Aprox.)	(con el soporte de sobremesa)	105,3 × 65,0 × 20,4 cm 92,3 × 57,4 × 18,4 cm 73,1 × 46,6 × 17,1 cm
	(sin el soporte de sobremesa)	105,3 × 62,2 × 7,6 cm 92,3 × 54,8 × 7,6 cm 73,1 × 44,1 × 7,6 cm
Peso (Aprox.)	(con el soporte de sobremesa)	10,0 kg 7,6 kg 5,3 kg
	(sin el soporte de sobremesa)	9,7 kg 7,3 kg 5,1 kg
Accesorios suministrados		Consulte “1: Comprobación de los accesorios” en la página 5.

*1 Consumo de energía al año, calculado en base al consumo de energía del televisor funcionando 4 horas al día durante 365 días. El consumo real de energía dependerá de cómo se utilice el televisor.

*2 El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos internos necesarios.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Solución de problemas

Compruebe si el indicador I/⏻ (encendido/modo de espera) parpadea en rojo.

Cuando parpadea

La función de autodiagnóstico está activada. Pulse I/☐ en el lateral del televisor para apagarlo, desconecte el cable de alimentación e informe a su distribuidor o centro de servicio técnico de Sony.

Cuando no parpadea

1 Compruebe los elementos de las tablas siguientes.
2 Si el problema persiste, solicite al personal de servicio especializado que repare el televisor.
- Si desea obtener más información, póngase en contacto con el Centro de atención al cliente de Sony remitiéndose a la dirección o llamando al teléfono que aparecen en la garantía suministrada.

Imagen

Ausencia de imagen (la pantalla aparece oscura) y de sonido

• Revise la conexión de la antena/cable.
• Conecte el televisor a la alimentación y pulse I/⏻ en el lateral del televisor.
• Si el indicador I/⏻ (encendido/modo de espera) se ilumina en rojo, pulse I/⏻.

Ausencia de imagen o del menú de información del equipo conectado al euroconector

• Pulse para mostrar la lista de equipos conectados y, a continuación, seleccione la entrada deseada.
• Compruebe la conexión entre el equipo opcional y el televisor.

Imagen doble o imagen fantasma

• Revise la conexión de la antena/cable.
• Compruebe la ubicación y dirección de la antena.

Sólo aparecen efectos de nieve y ruido en la pantalla

• Compruebe si la antena está rota o doblada.
• Compruebe si la antena ha llegado al final de su vida útil (tres a cinco años de uso normal, uno a dos años de uso en la costa).

Aparece ruido de imagen o de sonido al visualizar un canal de televisión

- Ajuste "AFT" (Sintonización fina automática) para obtener una mejor recepción de la imagen.

Aparecen pequeños puntos negros y/o brillantes en la pantalla

- La imagen de una pantalla está compuesta de píxeles. Los pequeños puntos negros y/o brillantes (píxeles) no son síntoma de un funcionamiento defectuoso.

Los programas en color no se ven en color

- Seleccione "Preestablecido".

No hay color o este es irregular cuando se visualiza una señal procedente de las tomas COMPONENT IN/AV2

- Revise la conexión de las tomas COMPONENT IN/AY2 y compruebe que estén colocadas firmemente en sus respectivas tomas de corriente.

Sonido

Buena calidad de imagen pero no hay sonido

• Pulse + o (Eliminación del sonido).
• Compruebe si "Altavoz" está ajustado en "Altavoz de TV".
• AI utilizar la entrada HDMI con un disco Super Audio CD o DVD-Audio, es posible que DIGITAL AUDIO OUT (OPTICAL) no emita señales de audio.
• Compruebe si la clavija de los auriculares se encuentra conectada al televisor.

Canales

No se puede elegir el canal deseado

- Cambie entre modo digital y analógico y elija el canal digital/analógico deseado.

Algunos canales están vacíos

• Canal de suscripción/codificado. Suscríbase al servicio de televisión de pago.
• El canal sólo se utiliza para datos (sin imagen ni sonido).
• Póngase en contacto con la emisora para recibir información sobre la transmisión.

No se muestran canales digitales

• Póngase en contacto con un instalador local para averiguar si dispone de transmisiones digitales en su zona.
• Utilice una antena de mayor ganancia.

Genérico

El televisor se apaga automáticamente (entra en modo de espera)

• Compruebe si "Desconex. Aut." o "Television inactivo a Standby" se encuentra activado.
• Si no se recibe ninguna señal y no se realiza ninguna operación en modo TV durante 15 minutos, el televisor cambiará automáticamente al modo de espera.
• Compruebe si "Duración" en el modo de Marco de foto está activada.

- Compruebe si “Duración” se activa cuando enciende el televisor mediante Conexión Aut.

Imagen y/o sonidos distorsionados

• Mantenga el televisor lejos de fuentes de perturbación eléctrica como coches, motos, secadores o equipos ópticos.
• Cuando instale un equipo opcional, deje un espacio razonable entre éste y el televisor.
• Revise la conexión de la antena/cable.
• Mantenga la antena/cable del televisor lejos de otros cables de conexión.

El mando a distancia no funciona

- Cambie las pilas.

El equipo HDMI/MHL no aparece en la "Lista de dispositivos con BRAVIA Sync"

- Compruebe que el equipo sea compatible con Control de BRAVIA Sync.

El televisor no emite imágenes y/o sonido del dispositivo MHL

- Desconecte el cable MHL y, a continuación, vuelva a conectarlo o apague el dispositivo MHL y enciéndalo de nuevo y desbloquéelo.

Si "Modo tienda: Sí" se muestra en la pantalla

- El televisor está ajustado en el modo "Uso comercial". Debe ajustar "Uso doméstico" para "Ubicación" en el procedimiento de "Arranque automático" otra vez (página 9).

"Sintonía automática digital" no encuentra ningún servicio de televisión por cable (programas).

• Compruebe su conexión por cable o su configuración de sintonización.
• Intente realizar la "Sintonía automática digital" mediante la selección de "Antena" en lugar de "Cable".

Inleiding

Utilizar equipamento opcional

Ligar equipamento opcional ....22

Equipamento opcional

1/→(Seleccionar entrada)

5 - Texto (página 18)

7 GUIDE / EPG (Guia de Programas Eletrónico Digital) (página 19)

8 ↗/↓/↔/→/

- No modo digital: Prima para adicionar o canal à lista de Favoritos vazia ou para visualizar a lista de Favoritos.

9RETURN/

Regressa ao ecrã anterior de qualquer menu visualizado.

10 HOME (página 26)

11 △ +/− - Volume

Regula o volume.

12 BRAVIA Sync

14 -Modo de ecrã (página 18)

15 AUDIO

Carregue para alterar o modo de som duplo.

16 Configurar legendas

Carregue para alterar o idioma das legendas (apenas no modo digital e de Vídeo USB).

• No modo de televisor: Seleciona o canal seguinte (+) ou anterior (-).
• No modo de texto (página 18): Selecciona a página seguinte (☐ ou anterior ().

21☒ - Cortar o som

Carregue para silenciar o som. Carregue novamente para restaurar o som.

Para selecionar um canal digital, utilizando o Guia de Programas Eletrónico Digital (EPG), consulte a página 19.

No modo digital

Utilizar o Guia de Programas Eletrónico Digital (EPG) DVB

Guia de Programas Eletrónico Digital (EPG)

- Se a lista de Favoritos já tiver sido seleccionada antes, prima para aceder à lista de Favoritos.

Ligar equipamento opcional

Para seleccionar as fotografías

Para seleccionar música

Para obtener información útil acerca de los productos Sony o para descargar el manual de instrucciones detallado.
