SJ-PT590RS - Refrigerador SHARP - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	Sharp
Modelo	SJ-PT590RS
Capacidade total líquida	aproximadamente 590 litros
Dimensões (A x L x P)	175 x 90 x 72 cm
Peso líquido	85 kg
Alimentação elétrica	220-240 V, 50 Hz
Classe energética	A+
Consumo anual	aproximadamente 320 kWh
Tecnologia de refrigeração	Ventilado (No Frost)
Distribuidor de água	Integrado (opcional)
Iluminação interior	LED
Alarme de porta	Sim
Tipo de gás refrigerante	R600a
Nível sonoro	42 dB
Manutenção e limpeza	Descongelação automática; limpar com pano macio e detergente neutro
Segurança	Bloqueio infantil, paragem de emergência, proteção contra sobretensões
Peças sobresselentes	Disponíveis através do serviço de atendimento ao cliente Sharp
Reparabilidade	Índice de reparabilidade de 7,5/10
Informações gerais	Manual de utilização descarregável em formato PDF em notice-facile.com

Perguntas frequentes - SJ-PT590RS SHARP

Como ajustar a temperatura do frigorífico?

Utilize o painel de controlo tátil para ajustar a temperatura entre 0 °C e 8 °C. Uma temperatura ideal situa-se entre 3 °C e 5 °C.

O que fazer se o frigorífico não arrefecer suficientemente?

Verifique se a temperatura ambiente não excede 43 °C, se as entradas de ar não estão obstruídas e se o condensador está limpo. Se o problema persistir, contacte o serviço pós-venda.

Como instalar o distribuidor de água?

Ligue o tubo de alimentação de água na parte traseira do aparelho. Certifique-se de que a pressão da água está entre 1 e 6 bar. Consulte o manual para os passos detalhados.

Qual é a capacidade do congelador?

O congelador oferece aproximadamente 180 litros de capacidade líquida, suficiente para uma família de 4 pessoas.

Como descongelar o congelador?

Este modelo está equipado com um sistema No Frost que evita o gelo. Não é necessária nenhuma descongelação manual.

Como limpar o interior do frigorífico?

Desligue o aparelho, retire as prateleiras e lave-as com água morna e detergente suave. Limpe as paredes com um pano húmido. Volte a ligar após secagem.

O que significa o alarme sonoro?

O alarme dispara se a porta ficar aberta mais de 2 minutos ou se a temperatura interna ultrapassar a faixa normal. Feche a porta ou reduza a carga térmica.

Posso inverter o sentido de abertura da porta?

Sim, as portas são reversíveis. Consulte o manual para as instruções de mudança de sentido. Recomenda-se chamar um profissional.

Onde encontrar peças sobresselentes?

Contacte o serviço de atendimento ao cliente Sharp ou visite o site oficial. Pode também consultar revendedores autorizados.

Como descarregar o manual de utilização?

Aceda a notice-facile.com, procure o modelo SJ-PT590RS e descarregue gratuitamente o PDF de 118 páginas.

MANUAL DE UTILIZADOR SJ-PT590RS SHARP

P FUNCIONAMENTO MANUAL.....26

SE AINDA PRECISAR DO SERVIÇO DE ASSISTÊNCIA

Estou-lhe imensamente agradecido por ter comprado este produto SHARP. Antes de começar a usar o seu frigorífico, leia, porém, atentamente as instruções, para se assegurar de que vai tirar o máximo de rendimento do seu novo frigorífico.

AVISO

■Este frigorífico contém um refrigerante altamente inflamável (R600a: isobutano) e um gás isolante explosivo (ciclopentano). Observe as seguintes regras para evitar ignição e explosões.

• O sistema de refrigeração que se encontra atrás e dentro do frigorífico contém produtos refrigerantes. Não permita que objectos afiados atinjam o sistema de refrigeração.
• Não utilize dispositivos mecânicos nem outros meios para acelerar o processo de descongelamento. (Este frigorífico possui um sistema de descongelamento automático.)
• Não use aparelhos eléctricos dentro do frigorífico.
• Use apenas a lâmpada especificada para o compartimento frigorífico.
• Não bloqueie as aberturas ao redor do frigorífico.
• Se o sistema de refrigeração alguma vez venha a ser perfurado, não toque na saída da parede e não use chamas abertas. Abra a janela e areje o compartimento. Em seguida, solicite assistência a um agente aprovado pela SHARP.
• Este frigorífico deve ser descartado correctamente. Leve o frigorífico a uma estação de reciclagem para refrigerantes inflamáveis e gases isolantes explosivos.

■Materiais altamente voláteis e inflamáveis, tais como éter, gasolina, gás propano, agentes adesivos (colas) e álcool puro, etc., são susceptíveis de explodir. Não guarde estes materiais no seu frigorífico.

■As acumulações de pó na ficha de corrente podem causar incêndios. Limpe-a cuidadosamente.

- Não faça alterações neste frigorífico. Só técnicos especializados em reparação deverão desmontar e reparar este frigorífico, caso contrário podem ocorrer choques eléctricos, incêndios ou danificações.

Assegure-se de que o frigorífico não constitui perigo para as crianças quando armazenado para eliminação. (p.ex. retire o fecho magnético da porta para evitar que crianças fiquem presas no interior).

CUIDADO

• Não toque na unidade do compressor nem em suas partes periféricas, tendo em vista que ficam muito quentes durante a operação e as bordas metálicas podem causar ferimentos.
• Não toque em alimentos ou recipientes metálicos dentro do compartimento congelador com as mãos molhadas. Isso poderá provocar queimaduras pelo frio.
• Não use um cabo de extensão nem uma ficha adaptadora.
• Não meta bebidas em garrafas ou em latas no congelador, pois estas poderão rebentar quando gelam. Assegure-se de que o cabo de alimentação não tenha sido danificado durante a instalação ou deslocação. Se a ficha ou cabo de alimentação estiver frouxo, não introduza a ficha. Poderá causar choque elétrico ou fogo. Quando proceder à remoção da ficha de ligação à corrente, puxe a ficha para fora, não puxe pelo fio. Puxando diretamente no fio de ligação podem ocorrer choque elétrico ou incêndios. Se o cabo flexível de abastecimento de corrente for danificado, este terá que ser substituído por outro cabo especial aprovado pela SHARP. Em caso de vazamento de gás, ventile a área abrindo uma janela, etc. Não toque no frigorífico nem na tomada da corrente.
• Não coloque objetos que contenham líquidos nem objetos em desequilíbrio em cima do frigorífico.
• Este frigorífico não é destinado ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, nem com falta de experiência e conhecimento, a não ser que lhes seja fornecida supervisão ou instruções relativas ao uso do frigorífico por uma pessoa responsável pela sua segurança. Crianças pequenas devem ser supervisionadas para certificar-se de que estas não brinquem com o frigorífico.

INSTALAÇÃO

AVISO

- Não instale este frigorífico num local onde haja vapor de água e humidade, pois o isolador elétrico pode ficar danificado dando origem a curto-circuito. Além disso, pode haver condensação na parte externa do frigorífico.

1. Deixe um espaço adequado para ventilação em redor do frigorífico.

• A figura indica o espaço mínimo necessário para a instalação do frigorífico. Este difere do espaço nas condições de medida da quantidade de consumo de corrente.
• É possível fazer o frigorífico consumir menos energia mantendo maior espaço.
• Se usar o frigorífico num espaço inferior ao da figura, tal poderá provocar subida da temperatura do aparelho, ruído elevado e avaria.

2 Usando os dois pés dianteiros ajustáveis, assegurar-se de que o frigorífico está bem assente e nivelado no pavimento. 3 Remova os 2 parafusos da parte inferior do frigorífico e depois instale as saias dos pés (fornecidas dentro do compartimento frigorífico)

OBSERVAÇÕES

• Posicione o frigorífico de forma a que a tomada fique acessível.
• Mantenha o seu frigorífico ao abrigo de raios diretos de sol.
• Não o coloque próximo de fontes geradoras de calor.
• Não colocá-lo diretamente sobre o assoalho. Usar uma base adequada.

Ao transportar

• É possível deslocar para a frente e para trás utilizando as rodas de apoio.
• Carregue o frigorífico segurando pelos apoiadores localizados na parte traseira e inferior.

(SJ-PT520R, SJ-PT590R:2 peças SJ-PT640R, SJ-PT690R:4 peças

Limpe o interior com um pano embebido em água quente. Se usar detergente, limpe bem com água.

INDICADOR DE TEMPERATURA

Este frigorífico possui um indicador de temperatura instalado no compartimento do frigorífico para permitir o controlo da temperatura média na zona mais fria.

Zona mais fria

Símbolo

O símbolo indica a zona mais fria no compartimento do frigorífico. (O receptáculo da porta posicionado à mesma altura não é a zona mais fria.)

Verificação da temperatura na zona mais fria

Pode-se fazer regularmente verificações para se assegurar de que a temperatura na zona mais fria está correta e, se necessário, ajustar o controlo da temperatura do frigorífico.

Para manter a temperatura correta dentro do utensílio, confirmar que o indicador de temperatura está sempre AZUL. Caso o indicador de temperatura fique BRANCO, significa que a temperatura está muito alta; neste caso, aumentar o ajuste do botão de controlo da temperatura do frigorífico e esperar 6 horas antes de verificar novamente o indicador de temperatura.

AZUL Regulação correta

BRANCO Temperatura demasiadamente alta, ajuste o controlo da temperatura do frigorífico.

OBSERVAÇÕES

• A temperatura interna do frigorífico depende de vários fatores tais como a temperatura ambiente do recinto, a quantidade de alimentos armazenados, e a frequência de abertura da porta.
• Ao se colocar alimentos frescos, ou no caso de se deixar a porta aberta por algum tempo, é normal que o indicador de temperatura fique BRANCO.

DESCRIÇÃO

- Utilize a seção de 2 estrelas apenas para armazenamento de comida congelada.

1. LED do congelador
2. Prateleira do congelador
3. Prateleira móvel

Pode fazer dois níveis, possibilitando armazenar alimentos separadamente. Se usado invertido, pode arrumar os alimentos dentro desta prateleira.

1. Recipiente para fazer cubos de gelo

1) Não encha demais as cubas; se assim não fizer, os cubos de gelo ficam todos colados uns aos outros. 2) Quando os cubos de gelo estão prontos, rode a alavanca no sentido dos ponteiros do relógio para esvaziar o gelo na caixa para cubos de gelo.

OBSERVAÇÕES

Não faça gelo na caixa para cubos de gelo ou derrame óleo sobre ela. A caixa para cubos de gelo poderá trincar.

1. Caixa para cubos de gelo
2. Painel de controlo
3. Caixa de géneros alimentícios frescos e porta
4. LED do frigorífico
5. Prateleira do frigorífico
6. Painel de arrefecimento híbrido (painel de alumínio)

O painel é arrefecido por trás, arrefecendo assim indirectamente o compartimento frigorífico. Desta forma os alimentos são arrefecidos suavemente, não sendo expostos a uma corrente de ar frio.

1. Meia prateleira (1 par)

A posição da prateleira pode ser regulada conforme o tamanho dos alimentos a guardar.

1. Prateleira para frutas e legumes
2. Gaveta para frutas e legumes

SJ-PT520R, SJ-PT590R: 1 peça SJ-PT640R, SJ-PT690R: 2 peças

(Só para os modelos SJ-PT520R, SJ-PT590R)

1. Pés ajustáveis e coberturas (2 peças)
2. Fechos magnéticos da porta (2 peças)
3. Receptáculo flexível

Artigos alimentares altos (p.ex. caixas de piza) podem ser guardados levantando a participação do fundo do receptáculo.

1. Receptáculos da porta (2 peças)
2. Receptáculo e cobertura do frigorífico
3. Suportes para ovos (2 peças)
4. Receptáculos para diversos fins

SJ-PT520R pequeno médio médio médio

SJ-PT640R

SJ-PT590R

SJ-PT690R grande pequeno médio

OBSERVAÇÕES (Só para os modelos SJ-PT690R)

Não troque o receptáculo para diversos fins da direita com o da esquerda.

1. Receptáculo para garrafas
2. Separador de garrafa / Apoios de tubo (2 peças)

Evita a queda de garrafas, etc. Produtos para alimentos do tipo viscoso também podem ser armazenados no interior.

Unidade desodorizante

Está instalado um catalisador desodorizante nas condutas de ar frio. Não é necessária qualquer operação ou limpeza.

Porta inversível

É possível alterar a porta para abrir do lado esquerdo. Para alterar a porta é necessário um KIT DE DOBRADIÇAS DA PORTA (para abertura do lado esquerdo), SJ-L55CRD. Para detalhes sobre o kit e o procedimento de alteração, contacte um agente de assistência técnica certificado pela SHARP.

CUIDADO A SHARP recomenda que todo o trabalho de alteração seja executado por uma pessoa competente.

FUNCIONAMENTO

Painel de controlo

1. Mostrador para regulação da temperatura A temperatura predefinida do compartimento seleccionado é apresentada. Não é a temperatura actual do compartimento.
2. Mostrador do compartimento seleccionado
3. Botão de selecção O compartimento seleccionado pode ser alterado premindo o botão de selecção.

Mostrador inicial para o compartimento frigorífico Mostrador inicial para o compartimento congelador

1. Botão ▼/▲ Use para seleccionar a temperatura.
2. Botão ◇ Finaliza a definição da temperatura.
3. Botão e mostrador plasmacluster Carregue para iniciar / cancelar a operação plasmacluster.

OBSERVAÇÕES

• O mostrador para a definição de temperatura e o compartimento seleccionado desliga quando não houver qualquer operação durante 1 minuto. (Quando qualquer dos botões for premido, acende novamente).
• O mostrador de plasmacluster fica aceso.

"Plasmacluster" ionizado

O "Plasmacluster" ionizado opera automaticamente quando se ligar o frigorífico-congelador.

Para cancelar a operação

Prima o botão “ ¹⁵ (a luz apaga).

Para iniciar a operação

Prima novamente o botão "

Notas sobre o funcionamento do "Plasmacluster" ionizado

O criador de íons dentro do seu frigorífico-congelador cria grupos de íons para dentro do compartimento frigorífico e compartimento congelador. Estes íons são massas coletivas de íons negativos e positivos. Estes grupos de íons reduzem o número de fungos de odor na atmosfera dos compartimentos.

- O interior do frigorífico-congelador poderá ter um determinado odor. Este cheiro é causado pelo ozônio produzido pelos íons. A quantidade de ozônio é mínima e rapidamente se decompõe dentro do frigorífico-congelador.

Controle das temperaturas

O frigorífico controla automaticamente a sua temperatura. Contudo, se necessário, regule a temperatura da seguinte forma.

Compartimento do frigorífico

Regulável entre 0°C e 6°C em passos de 1°C.

1 Prima o botão de seleção.

2 Prima o botão ▲ e regule a temperatura. [▲: aumentar : diminuir ]

3 Prima o botão "◇"

Compartimento do congelador

Regulável entre -13°C e -21°C em passos de 1°C.

1 Prima o botão de seleção.

2 Prima o botão ▲ e regule a temperatura. [ ▲aumentar, : diminuir ]

3 Prima o botão "◇"

Alarme da porta

Quando a porta do frigorífico ou do congelador ficar aberta, soa o alarme da porta.

• O alarme da porta soa 1 minuto após a abertura da porta e novamente ao fim de 1 minuto (uma vez em ambos os casos).
• Se a porta for deixada aberta durante cerca de 3 minutos, o alarme soa continuamente.

Para cancelar o sinal de alarme

Prima continuamente o botão de selecção durante

3 segundos enquanto prime o botão "◇"

É também o mesmo método quando se reinicia o sinal de alarme.

CONSERVAÇÃO DE ALIMENTOS

A refrigeração reduz a taxa de deterioração dos alimentos. Para maximizar o prazo de consumibilidade de produtos alimentícios perecíveis, certifique-se de que os alimentos sejam os mais frescos possíveis. A seguir um guia geral de como prolongar ao máximo o armazenamento de alimentos.

Frutas / Legumes

Para minimizar a perda de humidade, frutas e legumes devem ser levemente acondicionados em embalagens de plástico, tais como filmes de plástico, sacos (não fechar) e colocados na gaveta para frutas e legumes.

Produtos diários & Ovos

• A maioria dos produtos diários têm um rótulo na embalagem com a temperatura de armazenamento e a data de validade.
• Os ovos devem ser acondicionados no suporte para ovos.

Carnes / Peixe / Aves

• Acondicione sobre uma travessa ou prato e cubra com papel ou filme de plástico.
• Para peças maiores de carne, peixes ou aves, coloque na parte de trás das prateleiras.
• Certifique-se de que todo alimento cozinhado esteja propriamente embrulhado ou acondicionado em embalagem hermética.

OBSERVAÇÕES

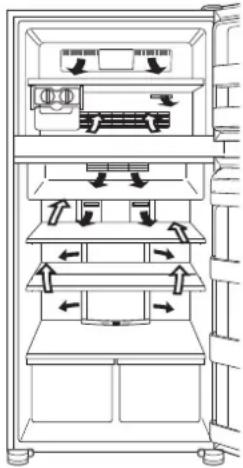

- Acondicione uniformemente os alimentos nas prateleiras para que o ar de refrigeração circule eficientemente.

- Não coloque comida quente no frigorífico. Deixe-a primeiro arrefecer. A colocação de comida quente no frigorífico faz com que haja um aumento de temperatura no aparelho aumentando, assim, o risco de deterioração dos alimentos.

- Não bloqueie as saídas e entradas do sistema de circulação do ar frio com alimentos ou caixas; caso contrário, os alimentos não serão convenientemente refrigerados dentro do seu frigorífico.

- Mantenha a porta bem fechada.

ENTRA SAÍ

Não coloque alimentos diretamente em frente da saída de ar frio. Isto pode fazer com que os alimentos congelem.

Para o melhor congelamento

• Os alimentos devem ser frescos.
• Congele pequenas quantidades de alimentos por vez, para congelá-los rapidamente.
• Os alimentos devem ser propriamente acondicionados ou cobertos e o ar removido para serem selados firmemente.
• Coloque os alimentos no congelador de forma uniforme.
• Etiquete os sacos ou embalagens para manter um inventário dos alimentos congelados.

CUIDADOS E LIMPEZA

AVISO

■ Desconecte o frigorífico da tomada primeiramente para evitar choque elétrico. ■ Não salpique com água diretamente a carcaça ou o armário interior. Isto poderá contribuir para que o seu frigorífico enferruje e o seu isolamento fique danificado.

IMPORTANTE

• Limpe qualquer oleosidade dos alimentos deixada nos componentes de plástico.
• Alguns produtos de limpeza doméstica podem provocar danos, por isso use apenas líquido de lavagem diluído (água saponosa).
• As partes de plástico podem trincar, caso o detergente seja utilizado sem ser diluído ou a água com detergente não for totalmente removida.

1 Retire as prateleiras e os receptáculos do frigorífico e da porta. Lave-os com água quente e detergente para a louça; enxágue-os com água limpa e seque-os. (Só a prateleira de frutas e legumes não é removível). 2 Limpe o interior com um pano embebido em água quente e detergente para a louça. Então, utilize água fria para remover o restante da água com detergente. 3 Limpe a parte exterior com um pano macio, sempre que seja necessário. 4 Limpe o fecho magnético da porta com uma escova de dentes e água quente com detergente para a louça. 5 Limpe o painel de controlo com o pano seco.

OBSERVAÇÕES

• Para evitar danos ao frigorífico, não use produtos de limpeza fortes nem solventes (lacas, tintas, pó de polir, benzina, água fervida, etc.).
• Se a alimentação for desligada acidentalmente, espere, pelo menos, 5 minutos antes de voltar a ligar, para que a pressão no compressor possa fazer desligar o relé de sobrecarga.
• As prateleiras de vidro pesam aproximadamente 3kg cada. Segure firmemente ao retirá-las do gabinete ou ao carregá-las.
• Quando entornar sumos ou similares próximo do painel de controlo, limpe imediatamente. Poderá provocar avaria do painel de controlo.
• Não deixe cair objetos dentro do frigorífico nem bata nas paredes internas. Isto pode provocar rachaduras na superfície interna.

Descongelação

A descongelação faz-se de forma totalmente automática, devido à existência de um sistema especial de poupança de energia.

Quando a luz do compartimento se funde

Contacte assistência técnica autorizada da SHARP para solicitar uma luz de compartimento de substituição. A luz do compartimento não deve ser removida senão por pessoal qualificado.

Desligando o seu frigorífico

Caso você desligue o seu frigorífico enquanto você está ausente por um longo período de tempo, remova todos os alimentos e limpe completamente o interior. Desconecte o ficha da tomada da corrente e deixe ambas as portas abertas.

O QUE FAZER ANTES DE CHAMAR PELO

SERVIÇO DE ASSISTÊNCIA TÉCNICA

Antes de chamar pelo serviço de assistência técnica, verifique os seguinte itens.

Problema Solução
A parte de fora de um gabinete está quente ao ser tocada.	É normal. A tubulação quente está no gabinete para evitar a condensação.
Quando o frigorífico fizer ruído. É normal	que o frigorífico produza ruídos tais como.Intenso ruído produzido pelo compressor quando é dada a partida --- O ruído diminui após algum tempo.Intenso ruído produzido uma vez ao dia pelo compressor --- Ruído operacional produzido logo após operação de descongelamento.Ruído de fluido escorrendo (gargarejo, espumaçao) --- Ruído de fluido refrigerante escorrendo em tubulação (tais ruídos podem tornar-se intensos de tempo em tempo).Estalar quebradiço ou de trituração, som de chiar --- Ruído produzido pela expansão e contração de paredes e partes internas durante esfriamento.
Ocorre congelamento ou formação de condensação no interior ou no exterior do frigorífico.	Isto pode ocorrer em um dos seguintes casos. Use um pano molhado para limpar o gelo e um pano seco para limpar a condensação.Quando a humidade do ambiente é elevada.Quando a porta é aberta e fechada com frequência.Quando são guardados alimentos com muita humidade. (É necessário embalá-los).
Os alimentos no compartimento do frigorífico congelam.	O frigorífico está a funcionar muito tempo com o controlo de temp. do frigorífico na posição 0°C?O frigorífico está a funcionar muito tempo com o controlo de temp. do congelador na posição -21°C?Se a temperatura ambiente estiver baixa, os alimentos colocados no compartimento de refrigeração podem congelar, mesmo com o dispositivo de controlo de temp. do frigorífico na posição 6°C.
Há cheiros no compartimento.	É necessário embalar os alimentos com cheiros fortes.A unidade desodorizante não pode remover todos os cheiros.

SE VOCÊ AINDA NECESSITA DO SERVIÇO DE ASSISTÊNCIA TÉCNICA

Consulte o seu agente de assistência técnica certificado pela SHARP mais próximo.

Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

Atenção:

O seu produto está identificado com este símbolo. Significa que os produtos eléctricos e electrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolhas específico para estes produtos.

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!

O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos eléctricos e electrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico e electrónico usado em estações de recolha específicas a título gratuito*. Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto correctamente estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.

Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swico.ch ou www.sens.ch.

SJ-PT520R

SJ-PT640R

SJ-PT590R

SJ-PT690R

Impresso na Tailândia
