MANUAL DE UTILIZADOR RU-265RC ROADSTAR

O produto satisfaz os requisitos mínimos previstos pela directiva 89/336/CEE e foi fabricado em conformidade com as normas EN50013, EN50020.

Manual de instruções

- Seu novo aparelho foi construído e montado sob o estrito controle de qualidade da ROADSTAR. Agradecemos por ter comprado nosso produto para a sua diversão.

Antes de usar esta unidade é necessário ler com atenção este manual de instruções pare que possa ser usada apropriadamente; mantenha o manual ao seu alcance para outras informações.

RU-265RC

10 11 5 1 7 Rpadstar RU-365RC 1 22 2/3 11 14 15 13 16

1 9 12 3 5 10 BAND VOL+ AMS 2 11 6 SCL 3 8 EQ VOL DISP 18 7 1/4 2/INT 3/RIPT 19 ARROM + 10 DIR- +10 DIR- 20 4 21

WARNINGS

O ponto de exclamação dentro de um triângulo avisa o utilizador que no manual de instruções há importantes informações de uso e de manutenção.

O símbolo com o raio dentro de um triângulo avisa o utilizador que há tensão perigosa no interior do aparelho.

Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de avarias, para a reparação, contacte um técnico qualificado.

Radiações laser invisíveis podem sair se a aparelhagem for aberta ou se estragar-se o dispositivo de segurança. Evite exposição directa aos raios laser. A utilização de comandos, regulações ou procedimentos não especificados neste manual pode causar perigosas exposições a radiações laser.

Não exponha o aparelho à chuva nem à humidade.

Coloque o aparelho num local suficientemente ventilado.

Não exponha o aparelho directamente à luz do sol nem a fontes de calor.

Eliminação Correcta Deste Produto -

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domesticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não devera ser misturado com outros resíduos comerciais para eliminação.

Português

RU-265RC

Toca USB / SD - MP3 p ara automóvel com rádio PLL FM

Recomendamos a leitura com atenção deste manual para poder acostumar-se com o vosso novo Rádio Toca MP3, antes de utilizá-lo pela primeira vez. Também recomendamos guardar este manual para futuras consultas.

ÍNDICE

• Localização dos comandos
• Características
• Instalação
• Precauções e Manutenção
  • Ligações
• Instruções
• Função
• Especificações Técnicas

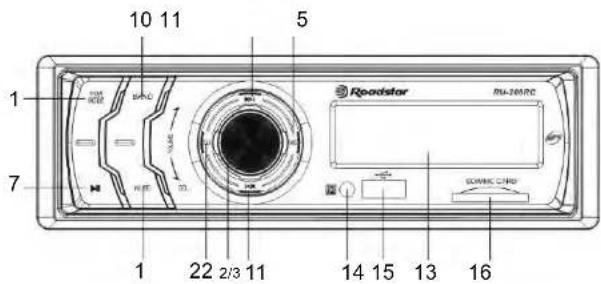

LOCALIZAÇÃO DOS COMANDOS

1. Botão POWER ligar/desligar
2. Botão SELEÇÃO AGUDOS / BAIXO / LOUDNESS / EQ / DX-LOC / STEREO - MONO
3. Controlo VOLUME +/- (+regulação Graves, Agudos, Equilíbrio, Fader)
4. Botões selecções prévias do Rádio (1,2,3,4,5,6)
5. Botão Memoria automáticas estações
6. Botão equalizador
7. Botão Play / Pause
8. Botão Display
9. selector de funções (USB/SD/RADIO)
10. Botão ONDA FM1 / FM2 / FM3
11. Botões Sintonia RÁDIO/Salto/Procura USB/SD para frente/para trás
12. Botão Mute
13. Visor LCD
14. Sensor remoto
15. PORTA USB
16. PORTA cartão SD

Português

43

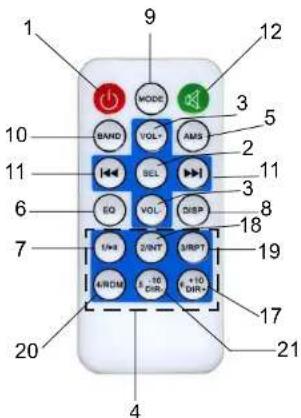

1. Botão Directory su
2. Botão Intro
3. Botão repetição
4. Botão repetição acaso
5. Botão Directory giu

CARACTERÍSTICAS

Este auto-rádio FM/FM Estéreo com toca MP3, possui as seguintes características:

• Comando electrónico de Volume, Agudos, Graves, Equilíbrio, Fader.
• Sintonia electrónica de precisão com circuito PLL.
• 18 estações memorizáveis (6 para cada faixa FM1/ FM2 / FM3)
• Função Loudness
• Comando Sintonia Manual PARA FRENTE/ATRÁS
• Comando Sintonia Automática PARA FRENTE/ATRÁS
• Selector Onda (BAND) para FM1/ FM2 / FM3
• Função Relógio
• Repetição de faixa de MP3
• Função leitor MP3 su USB / SD / USB
• Saída preamplificada
• Iluminação nocturna

INSTALACÃO

CUIDADOS

- Evite instalar o aparelho num local exposto a altas temperaturas, a luz directa do sol ou a ar quente do aquecimento, nem exposto a poeira, sujidade ou vibrações excessivas.

- Utilize somente os acessórios para instalação fornecidos, para efectuar uma instalação segura.

EXEMPLODE INSTALAÇÃO

Instalação do aparelho no painel do automóvel

Português

1 2 1

2

Observação: Guarde a chave de desbloqueio num lugar seguro. Pode servir para tirar o aparelho do automóvel.

Português

CONECTOR ISO EMBUTIDO (BUILT-IN)

RCA TOMADA DE SAÍDA (POSTERIOR)-CINZA:

Vermelho (direita)

Branco (esquerda)

CONEXÃO A

1.

2.

3.

1. MEMÓRIA + 12V

2. AUTO ANTENASAÍDA

6.

1. +12V (CHAVE DE IGNICÃO)

2. MASSA

8|| 6|| 4|| 2|| 7|| 5|| 3|| 1|| A B 8|| 6|| 4|| 2|| 7|| 5|| 3|| 1||

Observação:

O fio +12V n.º 7 conexão A deve ser ligado sob a chave de ignição do automóvel, para evitar que se descarregue quando o automóvel não for utilizado durante vários dias.

CONEXÃO B

1. ALTIFALANTE TRASEIRO DIREITO (+)
2. ALTIFALANTE TRASEIRO DIREITO (-)
3. ALTIFALANTE DIANTEIRO DIREITO (+)
4. ALTIFALANTE DIANTEIRO DIREITO (-)
5. ALTIFALANTE DIANTEIRO ESQUERDO (+)
6. ALTIFALANTE DIANTEIRO ESQUERDO(-)
7. ALTIFALANTE TRASEIRO ESQUERDO (+)
8. ALTIFALANTE TRASEIRO ESQUERDO (-)

MANUTENÇÃO

REPOSIÇÃO DOS FUSÍVEIS

Se o fusível queima, checar a conexão e fazer a troca. Se este novo queimar, é provável que seja um problema interno.

Advertência

Usar a amperagem específica para cada fio. O uso de uma alta amperagem pode causar danos.

Português

INSTRUÇÕES

LIGAR/ DESLIGAR (1)

Carregue na tecla PWR (1) para ligar o auto-rádio. Para desligar o aparelho, carregue novamente na tecla PWR.

SELECÇÃO (2), VOLUME (3)

O comando VOLUME regula a saída de som.

O comando VOLUME pode também seleccionar uma opción Audio.

Para seleccionar as outras funções carregue levemente na tecla SELECT (2) até a função desejada aparecer no visor.

1. VOLUME (girar)

2. SELECÇÃO (premir)

3. GRAVES

4. AGUDOS

5. EQUILÍBRIO

6. FADER

7. LOUDNESS

8. EQ (ROCK / POP / CLASS / DSP OFF)

9. DX / LOC

10. STEREO/MONO

-ESTAÇÕES PRESET (1,2,3,4,5,6) (4)

(A) RADIO MODE:

Estas teclas seleccionam directamente a estação memorizada quando pressionadas rapidamente.

Ao premir este botão, poderá seleccionar. Modo RADIO ou leitor de USB-SD MP3

-TECLA ONDA (BAND) (10)

Cada banda é ciclicamente alternada premindo os botões FM1--FM2--FM3.

Português

47

- AMS Memória Estações (5)

Pressione esta tecla para armazenar as estações mais fortes em sequência.

-BOTÃO EQUALIZER (6)

Pressionando este botão, você pode selecionar a curva EQ predefinido.

-BOTÃO PLAY / PAUSE (7)

Durante reprodução "PLAY", prima o botão 'PAUSE'. Prima novamente pare retomar a reprodução.

- BOTÃO DE MODO (9)

Pressionando este botão, o usuário pode selecionar o modo RADIO ou leitor de modo USB / SD MP3.

--BOTÃO BANDA (10)

Cada banda é accionada ciclicamente premindo esta tecla FM1-FM2-FM3.

-SINTONIZAÇÃO AUTOMÁTICA OU MANUAL (FREQ ACIMA >> OU FREQ ABAIXO <<) (11)

(A) MODO RADIO

Se premir rapidamente estes botões, estes funcionarão para entrar no modo para busca manual.

(B) LEITOR DE MP3 USB / SD

Se premir rapidamente funcionará como modo de FAIXA ACIMA >> ou FAIXA ABAIXO <<. Se premir durante mais de 1 segundo, funcionarão para sinal de entrada ou para rever.

-INGRESO USB (15)

- Entrada para Cartão SD/MMC (16)

Insira o cartão SD/MMC no respectivo compartimento.. A reprodução começa Automaticamente.

- BOTÃO INTRO (Rever todas as pistas) (18)

Se premir este botão aparecerá a indicação, 'SCN' e ouvirá os primeiros 10 segundos de cada faixa do disco.

-BOTÃO REPETIR 'REPEAT' (19)

Ao premir este botão, aparecerá a indicação 'RPT' e a faixa seleccionada será repetida até cancelar ao premir premindo novamente o botão 'RPT'.

-BOTÃO RANDOM 'SHUFFLE' (20)

Se premir este botão aparecerá a indicação 'SHF' e o rádio tocará cada faixa de forma aleatória. Para cancelar esta função prima novamente o botão 'SHUFFLE').

Português

- Definição da Hora (22)

Pressione o botãoCLK (definição de relógio) durante três segundos e ajuste o botão de Volume para avançar as horas. Pressione CLK e, em seguida, novamente Volume para avançar e ajustar os minutos. pressione CLK novamente para sair do menu relógio.

ID3 Tag

Se o arquivo MP3 está disponible com ID3 TAG, se visualizará a informação na sucessão seguente:

O nome do arquivo e o número da canção desfilará repetidamente a través do visor durante a leitura do arquivo MP3.

ESPECIFICAÇÕES

SECÇÃO FM

Sensibilidade empregada 2dBu

Separação Stereo >35 dB

Taxa S/N 55 dB

Faixa de frequência 87.5 - 108MHz

Channel step 50 kHz

Frequência I.F 10.7 MHz

LINHA DE SAÍDA

Saída

350mV max.

Impedência

10kOhm

GERAL

Tensão de Alimentação

13.8V DC (10.8-15.6V) Negativo a massa

Impedência alti-falantes

7,5 W (RMS) x 4CH

AS CARACTERÍSTICAS E OS MODELOS ESTÃO SUJEITOS A MODIFICAÇÕES SEM QUALQUER AVISO PRÉVIO
