| Marca | Bosch |
| Modelo | AKE 40-19 PRO |
| Tipo de produto | Motosserra elétrica de corrente |
| Potência absorvida | 1900 W |
| Comprimento do guia | 40 cm |
| Velocidade de corte (em vazio) | 13 m/s |
| Peso (sem cabo) | 4,7 kg |
| Tipo de corrente | 3/8" - 91, espessura 1,3 mm, 57 elos |
| Lubrificação automática da corrente | Sim |
| Capacidade do reservatório de óleo | 200 ml |
| Travão de recuo | Sim |
| Travão de arranque | Sim |
| Tensão da corrente sem ferramenta (SDS) | Sim |
| Garras de imobilização | Sim |
| Classe de proteção | II (duplo isolamento) |
| Tensão de alimentação | 230 V, 50 Hz |
| Nível de pressão sonora | 95 dB(A) (incerteza K=3 dB) |
| Nível de intensidade sonora | 103 dB(A) (incerteza K=3 dB) |
| Valor de emissão vibratória (ah) | 8 m/s² (incerteza K=1,5 m/s²) |
| Utilização conforme | Corte de madeira, derrubada, desrama |
| Manutenção corrente | Limpeza do cárter, corrente e guia; verificação da lubrificação |
| Reparabilidade | Peças sobressalentes originais Bosch; reparação por serviço pós-venda autorizado |
| Armazenamento | Horizontal, reservatório de óleo para cima; drenar para armazenamento prolongado |
Perguntas frequentes - AKE 40-19 PRO BOSCH
Perguntas dos utilizadores sobre AKE 40-19 PRO BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual AKE 40-19 PRO - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AKE 40-19 PRO da marca BOSCH.
MANUAL DE UTILIZADOR AKE 40-19 PRO BOSCH
Informação sobre ruídos/vibrações
| Valores de medição para ruidos, determinados conforme 2000/14/CE. | 3 600 H36 D.. | 0 600 836 7.. | |
| 3 600 H36 E.. | 0 600 836 8.. | ||
| 3 6 0 0 H 3 6 F.. | |||
| O nível de ruido avaliado como A do aparelho é tipicamente: | |||
| Nível de pressão acústica | dB(A) | 95 | 95 |
| Nível de potência acústica | dB(A) | 103 | 103 |
| Incerteza K | dB | =3 | =3 |
| Usar protecção auricular! | |||
| Valores totais de vibração (soma de vectores de três direcções) averiguada confor-me EN 60745: | |||
| valores totais de vibração ah | m/s2 | =6 | =8 |
| incerteza K | m/s2 | =1,5 | =1,5 |
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade CE
| 3 6 0 0 H 3 6 D, 0 600 836 7..3 600 H36 E..3 6 0 0 H 3 6 F.. | |
| Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 2006/42/CE, 2000/14/CE. Exame CE de tipo n° 3400653.01 CE pelo laboratório de ensalo notificado n° 2140.2000/14/CE: Nível de potência acústica garantido deProcesso de avaliação da conformidade conforme anexo V. | dB(A) 105 106 |
Categoria de produto: 6
Processo técnico em:
Instruções de segurança
Atenção! Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque elétrico, incêndio e/ou graves lesões.
Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior.
O termo "ferramenta elétrica" utilizado a seguir refere-se à sua ferramenta elétrica (com cabo de rede elétrica).
Recomendamos que, antes da primeira colocação em funcionamento, o utente seja instruído, através de exemplos práticos, por um especialista a respeito do comando da serra de corrente e sobre a utilização do equipamento de proteção. Como primeiro teste, deveriam ser serrados troncos de árvores sobre um cavalete ou suporte.
Leia a instrução de serviço.
Proteger contra chuva.
Puxar a ficha da tomada antes de trabalhos de ajuste ou de manutenção ou se o cabo de corrente estiver danificado ou cortado.
Usar sempre um protetor de ouvidos e óculos de proteção ao utilizar a ferramenta elétrica.
O travão de contragolpe e o travão de inércia param a corrente de serra dentro de instantes.
Local de trabalho
■ Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes. ■ Trabalhar com o aparelho em locais sem risco de explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. ■ Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho. Crianças e jovens, exceto aprendizes com mais de 16 anos e sob vigilância, não devem operar a serra de corrente. O mesmo é válido para pessoas não familiarizadas ou insuficientemente familiarizadas com o manuseio da serra de corrente. A instrução de serviço deve estar sempre ao alcance. Pessoas fatigadas ou fracas não devem operar a serra de corrente.
Segurança elétrica
A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. ■ Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.
■ Manter o aparelho afastado de chuva ou humidade. A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico. Não deverá utilizar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão homologados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamentos de proteção, como máscara de proteção contra pó, sapatos antiderrapantes, capacetes de segurança ou protetores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de introduzir a ficha na tomada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta elétrica apropriada. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança evita o arranque involuntário do aparelho.
■ Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. ■ Tratar o aparelho com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. ■ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
Serviços
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de aviso para serras de corrente:
■Manter todos os membros do corpo afastados da corrente da serra enquanto a serra estiver em movimento. Assegure-se de que a corrente da serra não possa entrar em contacto com qualquer objeto antes de ligar a serra. Durante o trabalho com uma serra de corrente é suficiente um momento de falta de atenção, para que a corrente da serra agarre a roupa ou corte partes do corpo. ■ Segurar a serra de corrente com a mão direita no punho de trás e com a mão esquerda no punho da frente. Segurar a corrente de serra numa outra posição de trabalho, aumenta o risco de lesões e não é permitido. Usar óculos de proteção e protetor de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Equipamentos de proteção adequados reduzem o risco de lesões devido a aparas a voar e no caso de um contacto involuntário com a corrente de serra. Não trabalhe com a serra de corrente trepado em cima de uma árvore. A operação de uma serra de corrente trepado numa árvore apresenta riscos de lesões. ■ Manter sempre uma posição firme e só utilizar a serra de corrente se estiver sobre um subsolo firme, seguro e plano. A utilização de escadas sobre um subsolo escorregadio ou instável, pode levar à perda do equilíbrio e do controlo da serra de corrente. Ao cortar um galho sob tensão, deverá sempre contar com que ricocheteie. Logo que a tensão nas fibras da madeira for aliviada, é possível que o galho esticado atinja a pessoa a operar o aparelho e/ou leve à perda de controlo sobre a serra de corrente. Tenha especial cuidado ao cortar arbustos e árvores jovens. O material fino pode se enganchar na corrente de serra e golpear a pessoa a operar o aparelho ou desequilibrá-la.
■Transportar a serra de corrente pelo punho e com a corrente de serra parada e com o carril de guia indicando para trás. Para o transporte e para a arrecadação da corrente de serra, deverá sempre aplicar a cobertura de proteção. O manuseio cuidadoso da serra de corrente reduz a probabilidade de um contacto inadvertido com a serra de corrente. ■ Seguir as instruções para a lubrificação, a tensão da corrente e a substituição de acessórios. Uma corrente incorretamente tensionada ou lubrificada pode romper ou aumentar o risco de um contragolpe. ■Manter os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos, são escorregadios e levam à perda de controlo. Só serrar madeira. A serra de corrente só deve ser utilizada para trabalhos, para os quais é destinada – Exemplo: Não utilizar a serra de corrente para serrar plásticos, muramentos ou materiais de construção, que não sejam de madeira. A utilização da serra de corrente para trabalhos que não correspondam às disposições pode levar à situações perigosas.
Causas e evitação de contragolpes:
- Podem ocorrer contragolpes, se a ponta do carril de guia entrar em contacto com um objeto ou se a madeira se curvar e a corrente da serra for emperrada no corte.
- Um contacto com a ponta do carril pode causar uma inesperada reacção direcionada para trás, durante a qual o carril de guia é golpeado para cima e na direcção da pessoa a operar a máquina.
- Se a corrente da serra emperrar no canto superior da barra de guia, é possível que a barra possa ser golpeada no sentido de operação.
- Cada uma destas reacções pode levar à perda de controlo sobre a serra e possivelmente causar graves lesões. Não confie exclusivamente nos dispositivos de segurança montados na serra de corrente. Como utilizador de uma serra de corrente, deveria tomar diversas providências para assegurar um trabalho sem acidentes nem lesões.
Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir:
■ Segurar a serra firmemente com ambas as mãos, de modo que o polegar e os dedos circundem os punhos. Posicionar o corpo e os braços, de modo que possam suportar as forças de um contragolpe. Se forem tomadas providências apropriadas, a pessoa a operar a ferramenta poderá controlar as forças de um contragolpe. Jamais soltar a serra de corrente. ■ Evitar uma postura anormal e não serrar acima da altura dos ombros. Desta forma é evitado um contacto involuntário com a ponta da barra e possibilitado um melhor controle da serra de corrente em situações inesperadas. ■Utilizar sempre as barras e as serras de correntes sobressalentes prescritas pelo fabricante. Barras e serras de corrente incorrectas podem levar a um rompimento da corrente ou a contragolpes. Siga as instruções do fabricante para afiar e para a manutenção da corrente da serra. Limitadores de profundidade muito baixos aumentam a tendência a contragolpes.
Dados técnicos do aparelho
Serra de corrente AKE 35-19 PRO AKE 40-19 PRO
| N° de encomenda 0 600 836 7.. 0 600 836 8.. | |||
| Fixar a corrente sem utilizar ferramentas (SDS) ●● | |||
| Consumo de potência [W] 1900 1900 | |||
| Velocidade da corrente (em marcha em vazio) [m/s] 13 13 | |||
| Comprimento da lança [cm] 35 40 | |||
| Estrela de desvio | ●● | ||
| Travão de contragolpe | ●● | ||
| Travão de inércia | ● | ● | |
| Tipo de serra de corrente | 3/8" - 91 | 3/8" - 91 | |
| Espessura do elo propulsor | [mm] | 1,3 (0,05") | 1,3 (0,05") |
| Número dos elos propulsores | 52 57 | ||
| Quantidade de enchimento do compartimento de óleo | [ml] | 200 | 200 |
| Lubrificação automática da corrente | ● | ● | |
| Esbarro de garras | ●● | ||
| Peso sem cabo de rede, aprox. ** | [kg] | 4,6 | 4,7 |
| Classe de protecção | ☐ / II | ☐ / II | |
**medido com carril e corrente Nota: Observe o número do produto sobre a placa de identificação do seu aparelho, pois as designações comerciais dos diversos aparelhos podem variar. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Com impendância de rede inferior a 0,25 Ohm não é de se esperar interferências.
Utilização de acordo com as disposições
O aparelho é determinado para cortar árvores, assim como para serrar troncos, galhos, vigas de madeira, tábuas, etc. e pode ser utilizado para cortes longitudinais e transversais ao sentido das fibras da madeira. Este aparelho é apropriado para serrar materiais minerais.
Introdução
Este manual contém instruções sobre a montagem correcta e a utilização segura da sua serra de corrente. É importante, que estas instruções sejam li-das atentamente.
Componentes fornecidos
Todas as peças do aparelho devem ser retiradas cuidadosamente da embalagem e deverá controlar se está tudo completo:
- Serra de corrente
- Cobertura
- Serra de corrente
- Lança
- Protecção da corrente
- Óleo de aderência para correntes de serra (80 ml)
- Instrução de serviço
Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.
A Elementos do aparelho
1 Punho traseiro 2 Interruptor de ligar/desligar 3 Bloqueio de ligação 4 Fecho do tanque de óleo 5 Accionamento do travão de corrente 6 Marca "Travão da corrente liberado" 7 Punho dianteiro 8 Estrela de desvio 9 Protecção da corrente
10 Corrente de serra
11 Lança
12 Esbarro de garras
13 Anel para tensão da corrente, vermelho
14 Manípulo de aperto
15 Cobertura
16 Ressalto para tensão de corrente
17 Pino de fixação
18 Nervura de guia da lança
19 Bocal de óleo
22 Pino de retenção da corrente
23 Ficha de rede**
24 Número de série
Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!
Para sua segurança
Atenção! Antes de trabalhos de manutenção ou de limpeza, caso o cabo estiver cortado, danificado ou emaranhado, deverá desligar a serra de corrente e puxar a ficha da tomada.
Cuidado! Não tocar nas correntes em movimento.
A serra de corrente não deve de modo algum ser operada nas proximidades de pessoas, crianças ou animais, também não após o consumo de álcool, drogas ou de medicamentos narcotizantes.
Segurança elétrica
Para a sua segurança, esta máquina tem um isolamento duplo e não necessita de ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de extensão homologados. Só devem ser utilizados cabos de extensão do modelo H07-F ou IEC (60227 IEC 53).
Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros do condutor:
- 1,0 mm²: comprimento máximo de 40 m
- 1,5 mm²: comprimento máximo de 60 m
- 2,5 mm²: comprimento máximo de 100 m
Para maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.
Indicação para produtos que não foram vendidos na GB: ATENÇÃO: Para a sua segurança, é necessário que a ficha 23 da máquina esteja ligada ao cabo de extensão 25, exatamente como indicado na figura.
O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha.
O cabo de extensão deve ser utilizado com uma redução de tração.
O cabo de ligação deve ser controlado regularmente, para verificar se há danos e só deverá ser utilizado em perfeito estado de funcionamento.
Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.
A C Montagem/tensão da corrente da serra
Apenas ligar a serra de corrente à corrente de rede elétrica após a montagem completa.
Durante o manuseio da serra de corrente, deverá usar sempre luvas de proteção.

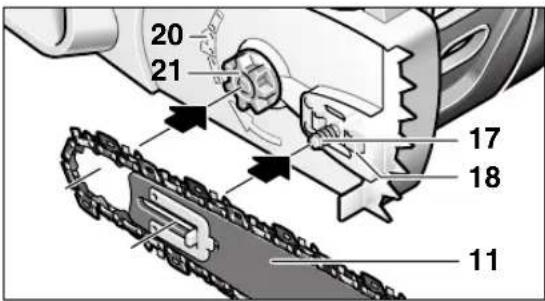

Montagem da serra e da corrente de serra
- Desembalar cuidadosamente todas as peças.
- As duas setas sobre o anel de tensão da corrente 13 e a cobertura 15 devem coincidir.
- Colocar a serra de corrente sobre uma superfície plana.
Só devem ser utilizadas correntes de serras com uma espessura de elemento propulsor (largura da ranhura) de 1,3 mm.
- Colocar a corrente de serra 10 na ranhura da lança 11. Observe o sentido correcto da marcha. Comparar a corrente com o símbolo de sentido de marcha 20. Assegure-se de que o ressalto para tensão da corrente 16 aponte para fora.
- Colocar os elos da corrente em volta da roda da corrente 21 e aplicar a lança 11 de modo que as ranhuras de guia da lança 18 que se encontram na frente e atrás dos pinos de fixação 17 engatem no orifício oblongo da lança 11.
- Controlar, se todas as partes estão correctamente colocadas e que mantenham a lança com a corrente nesta posição.
- Colocar a cobertura com exactidão e assegurar que o pino de retenção da corrente 22 venha a parar na ranhura de guia da cobertura 15.
- Apertar levemente a cobertura 15 com o manipulo de aperto 14.
A corrente de serra ainda não está tensionada. Esticar a corrente de serra como descrito em "Esticar a corrente de serra" ponto 1 – 7.
Esticar a corrente de serra
A tensão da corrente deve ser controlada antes de iniciar o trabalho, após os primeiros cortes e durante o trabalho com a serra, regularmente a cada 10 minutos. Principalmente no caso de correntes de serra novas, deverá contar inicialmente com maiores alargamentos.
A vida útil da corrente de serra depende principalmente de uma lubrificação suficiente e uma tensão correcta.
Não esticar a corrente de serra se esta estiver demasiadamente aquecida, pois ela se encolherá após arrefecer, e estaria muito esticada sobre a lança.
- Colocar a serra de corrente sobre uma superfície plana.
- Soltar o manípulo de aperto da corrente 14 por aprox. 1 a 3 voltas no sentido contrário dos ponteiros do relógio, para soltar a lança.
- Controlar, se os elos da corrente se encontram correctamente na nervura de guia da lança 11 e sobre a roda da corrente 21.
- Girar o anel vermelho para esticar a corrente 13 no sentido dos ponteiros do relógio, até alcançar a tensão correta da corrente. O mecanismo de catraca evita o alívio da tensão da corrente. Se houver dificuldades para girar o anel e esticar a corrente 13, será necessário continuar a soltar o manípulo de aperto 14 no sentido dos ponteiros do relógio. O manípulo de aperto 14 pode girar junto quando o anel para esticar a corrente 13 for ajustado.
- A corrente de serra 10 está corretamente esticada se puder ser elevada no centro por aproximadamente 3 a 4 mm. Isso deve ser realizado puxando com uma mão a corrente de serra para cima, contra o peso próprio do aparelho.
- Se a corrente de serra 10 tiver sido esticada demais, gire o anel para esticar a corrente 13 no sentido contrário dos ponteiros do relógio e alivie a tensão.
- Fixe a lança 11 girando o manípulo de aperto 14 para a direita, quando a corrente de serra 10 estiver perfeitamente esticada. Não use ferramentas.
B Lubrificação da corrente
Importante: A serra de corrente não é fornecida cheia de óleo para corrente de serra. É importante abastecê-la com óleo antes da utilização. A utilização da serra de corrente sem óleo de aderência para correntes de serra ou com um nível de óleo inferior à marca mínima levará à danificação da serra de corrente.
A vida útil e a potência de corte da corrente dependem de uma lubrificação ideal. Por esse motivo, a serra de corrente é automaticamente lubrificada com óleo de aderência para correntes de serra durante o funcionamento através do bocal de óleo 19.
Encher o tanque de óleo:
- Apoie a serra de corrente com o fecho do tanque de óleo 4 para cima, sobre uma base apropriada.
- Limpe com um pano a área em volta do fecho do tanque de óleo 4 e desaparafuse o fecho.
- Não remova o filtro intercalado ao abastecer.
- Encha o tanque de óleo com óleo biodegradável Bosch para correntes de serra.
- Observe que não entre sujeira no tanque de óleo. Aparafuse novamente o fecho do tanque de óleo 4 e feche.
Importante: Para possibilitar a troca de ar entre o tanque de óleo e o meio ambiente, existem quatro pequenos canais de compensação entre o crivo e o fecho do tanque, pelos quais pode escapar um pouco de óleo. Tenha atenção para que a serra sempre seja depositada na posição horizontal (fecho do tanque de óleo 4 para cima).
Utilize exclusivamente óleo de aderência biodegradável recomendado, para evitar danos à serra de corrente. Jamais utilize óleo reciclado ou óleo velho. O emprego de óleo não homologado invalida a garantia.
B Colocar em funcionamento
Tenha em atenção a tensão de rede! A tensão da fonte de corrente deve coincidir com as indicações na placa de características do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.
Ligar e desligar
Segurar a serra de corrente como descrito em "Trabalhar com a serra de corrente".
Para colocar em funcionamento o aparelho, deverá pressionar o bloqueio de ligação 3, pressionar completamente o interruptor de ligar/desligar 2 e mantê-lo nesta posição. Agora poderá soltar o bloqueio de ligação 3.
Para desligar, deverá soltar o interruptor de ligar/desligar 2.
Após terminar de serrar, não deverá parar a corrente de serra accionando a protecção dianteira para a mão (activar o travão de contra-golpe).
D Travão de contragolpe/travão de inércia
A serra de corrente está equipada com dois dispositivos de protecção:
O travão de inércia trava a corrente logo que for solto o interruptor de ligar/desligar 2.
O travão de contragolpe é um mecanismo de protecção que é accionado através da protecção dianteira para as mãos 5 no caso de um contragolpe do aparelho. A corrente pára dentro de instantes.
Executar um teste de funcionamento de tempos em tempos. Deslocar a protecção para as mãos 5 para frente (posição 2), de modo que o ponto vermelho 28 esteja visível sob a marcação 6 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deverá puxar para trás a protecção dianteira para as mãos 5 (posição 1), de modo que o ponto vermelho 28 esteja encoberto pela marcação 6.
Trabalhar com a serra de corrente
Antes de serrar
Os seguintes controlos devem ser realizados antes de colocar o aparelho em funcionamento e regularmente durante o processo de serrar:
- A serra de corrente está em estado seguro de funcionamento?
- B O tanque de óleo está cheio? Controlar a indicação do nível de óleo 26 antes do trabalho e regularmente durante o trabalho. Abastecer com óleo, logo que o nível de óleo alcançar o canto inferior da janela de visão. Um abastecimento é suficiente para aprox. 15 minutos, de acordo com as pausas e a intensidade do trabalho.
- A corrente está esticada correctamente e afiada? A tensão da corrente deve ser controlada a 10 minutos durante o funcionamento. Principalmente no caso de novas correntes de serra, deverá contar com maiores alargamentos. O estado da corrente de serra tem uma grande influência sobre a potência de corte. Só correntes afiadas protegem contra sobrecarga.
- O travão de contragolpe está liberado e o seu funcionamento assegurado?
- Está a usar o equipamento de protecção necessário? Usar óculos de protecção e protector de ouvidos. Recomendamos a utilização de equipamentos de protecção para a cabeça, mãos, pernas e pés. Roupas de protecção apropriadas reduzem o risco de lesões devido a material serrado a voar ou contacto acidental com a corrente de serra.
D Contragolpe da serra
Um contragolpe é um golpe repentino da serra de corrente para cima ou para baixo, que pode ocorrer quando a ponta da lança entra em contacto com o material a ser serrado ou quando a corrente emperrar.
No caso de um contragolpe da serra, a máquina reage de modo descontrolado e imprevisto e pode provocar graves lesões no operador ou em pessoas que se encontrem nas proximidades da área de serra.
Cortes laterais, oblíquos e longitudinais devem ser realizados com maior cuidado, pois nestes casos não é possível aplicar o esbarro de garras 12.
Para evitar um contragolpe da serra:
- Conduzir a serra de corrente de forma mais plana possível. – Jamais trabalhar com uma corrente de serra solta, alargada ou fortemente gasta.
- Afiar a corrente de serra como previsto.
- Jamais serrar numa altura superior aos ombros. – Jamais serrar com a ponta da lança.
- Sempre segurar a serra de corrente firmemente com ambas as mãos.
- Utilize sempre uma corrente de serra com bloqueio de contragolpe Bosch.
- Utilize o esbarro de garra 12 como alavanca.
- Observe a tensão correta da corrente.
Comportamento geral
D Sempre segurar a serra de corrente firmemente com ambas as mãos, a mão esquerda no punho dianteiro e a mão direita no punho traseiro. Sempre envolver firmemente o punho com polegar e dedos. Jamais serrar com uma mão. O cabo elétrico deve sempre ser conduzido para trás, ser mantido afastado da corrente de serra e do material serrado, e posicionado de modo que não possa ficar preso em galhos e ramos. E Apenas operar a serra de corrente mantendo uma posição firme e segura. Manter a serra de corrente levemente à direita do próprio corpo. F Antes de entrar em contato com a madeira, a corrente deve estar em plena velocidade. Enquanto isto, deverá utilizar o esbarro de garras 12 para a fixação da serra de corrente sobre a madeira. Durante o processo de serrar, deverá utilizar o esbarro de garras como alavanca.
Ao serrar galhos ou troncos com maiores diâmetros, deverá deslocar o esbarro de garras para um ponto inferior. Para isto, deverá deslocar para trás a serra de corrente para soltar o esbarro de garras e recolocá-la novamente numa posição inferior. A serra não deve ser retirada do corte.
Ao serrar, não deverá premir com toda a força sobre a corrente de serra, mas sim permitir que esta possa trabalhar, exercendo uma leve pressão de alavanca sobre o esbarro de garras 12.
G Jamais operar a serra de corrente com braços esticados. Não tente serrar em locais de difícil acesso, ou estando em pé sobre uma escada. Jamais serrar numa altura acima dos ombros.
Melhores resultados de serrar são alcançados se a velocidade da corrente não for reduzida devido a sobrecarga.
Cuidado no final do corte de serra. Logo que a serra estiver fora do corte, a força de corte altera-se inesperadamente. Há perigo de acidente para pernas e pés.
Apenas remover a serra do corte com a corrente de serra em movimento.
Serrar troncos
Observar as seguintes diretivas de segurança:
E Depositar o tronco como indicado na figura e apoiar, de modo que o corte não se feche e emperre a corrente de serra.
Antes de serrar, deverá arranjar e fixar pequenas peças de madeira.
Só serrar objetos de madeira. Evitar o contato com pedras e pregos, pois estes podem ser atirados para cima, podendo danificar a corrente da serra ou ferir gravemente o utente ou as pessoas que se encontrem ao redor.
Não permitir que a serra em movimento entre em contacto com cercas de arame ou com o chão.
A serra não é apropriada para cortar galhos finos.
Cortes longitudinais devem ser executados com muito cuidado, pois para estes não é possível utilizar o esbarro de garras 12. Conduzir a serra num ângulo plano, para evitar um contragolpe.
Durante trabalhos de serra em declives, deverá sempre cortar os troncos e materiais a serem serrados que se encontrem por cima ou nas laterais.
Devido ao risco de tropeçar, deverá tomar cuidado com restos de troncos, galhos, raízes etc.
H Serrar madeira sob tensão
Há grande perigo de acidentes ao serrar madeiras, galhos ou árvores sob forte tensão. Nestes casos deverá tomar muito cuidado. Estes trabalhos só deveriam ser executados por pessoas especializadas e devidamente instruídas.
Se houver madeira em ambos os lados, deverá primeiramente cortar por cima (Y) um terço do diâmetro pelo tronco e em seguida cortar o tronco por baixo (Z) no mesmo lugar, para evitar estilhaços e que a serra emperre. Evite o contacto da corrente de serra com o chão. Se apenas houver madeira de um lado, deverá primeiramente cortar por baixo (Y) um terço do diâmetro para cima e em seguida no mesmo lugar, cortar o tronco por cima (Z), para evitar estilhaços e que a serra emperre.
Cortar árvores
Sempre utilizar um capacete como protecção contra galhos que possam cair.
Com a serra de corrente só deverão ser cortadas árvores com um diâmetro de tronco inferior ao comprimento da lança.
① Proteger a área de trabalho. Observe que não se encontrem pessoas ou animais na área de queda da árvore.
Jamais tente liberar uma serra emperrada com o motor em funcionamento. Utilize cunhas de madeira para liberar a corrente de serra.
Se duas ou mais pessoas estiverem a cortar ou abater ao mesmo tempo, a distância entre as pessoas a abater e cortar deveria ter no mínimo o dobro da altura da árvore a ser abatida. Ao abater árvores, deverá observar que outras pessoas não sejam sujeitas a quaisquer perigos, que não sejam atingidos cabos eléctricos e que não sejam causados danos materiais. Se uma árvore entrar em contacto com um cabo eléctrico, deverá informar imediatamente a companhia de energia eléctrica responsável.
Ao trabalhar em declives, o operador da serra de corrente deveria permanecer na área acima da árvore a ser abatida, porque após ser cortada, a árvore provavelmente irá tombar e rolar declive abaixo.
② Antes de abater, planeje uma rota de fuga e, se necessário, abra um caminho. A rota de fuga deve seguir diagonalmente para trás da linha de queda prevista.
③ Antes de abater uma árvore, considere a inclinação natural da árvore, a posição dos galhos maiores e a direção do vento, para avaliar a direção na qual a árvore tende a cair. Remova sujeira, pedras, cascas soltas, pregos, grampos e arames da árvore.
Abrir a boca: Abra, na direção de queda, uma boca (X - W) com profundidade de 1/3 do diâmetro da árvore. Primeiro faça o corte horizontal inferior. Isso evita que a corrente da serra ou o carril de guia emperre ao fazer o segundo corte.
Fazer o corte de abate: O corte de abate (Y) deve ser feito no mínimo 50 mm acima do corte horizontal da boca. O corte de abate deve ser executado paralelamente ao corte horizontal da boca. O corte de abate deve ser feito de modo que ainda permaneça uma parte não cortada (dobradiça) entre a linha de abate e a boca. A dobradiça evita que a árvore possa virar e tombar para o lado errado. Não corte a dobradiça.
Ao se aproximar da dobradiça, o corte de abate deve provocar a queda da árvore. Se houver risco de a árvore tombar em uma direção não desejada, ou se a árvore balançar para frente e para trás, emperrando a corrente da serra, interrompa o corte de abate e introduza cunhas de madeira, plástico ou alumínio para abrir o corte e forçar a árvore a cair na direção desejada.
Quando a árvore começar a cair, remova a serra de corrente do corte, desligue-a, deposite-a e deixe a área de perigo pela rota de fuga planejada. Atenção com galhos caindo e cuidado para não tropeçar.
Introduzindo uma cunha (Z) no corte horizontal, será possível fazer a árvore tombar.
Quando a árvore começar a cair, preste atenção nos galhos ou gravetos que possam cair.
Desgalhar
K Neste processo de trabalho, são cortados os galhos de árvores deitadas. Ao desgalhar, os galhos maiores e apontados para baixo, que apoiam a árvore, devem ser deixados por enquanto. Primeiramente, corte os galhos pequenos, como indicado na figura. Galhos sob tensão devem ser cortados de baixo para cima, para evitar que a serra seja entalada.
Cortar troncos ao comprimento
L Neste processo de trabalho, a árvore deitada é cortada em pedaços. Mantenha uma posição segura e distribua seu peso uniformemente sobre ambos os pés. Se possível, escore e apoie o tronco com galhos, barras ou cunhas. Siga as instruções simples para serrar com facilidade.
Serre o tronco por cima, com ele completamente apoiado, como indicado na figura.
M Quando o tronco está apoiado sobre uma extremidade, como indicado na figura, primeiro serre 1/3 do diâmetro do tronco pelo lado de baixo e, em seguida, o resto por cima, na altura do corte inferior.
Quando o tronco está apoiado sobre ambas as extremidades, como indicado na figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de cima e em seguida o lado de baixo, na altura do corte superior.
Para serrar em declives, como indicado na figura, deverá sempre posicionar-se acima do tronco. Para manter o controlo total no momento de "corte", deverá reduzir a força de pressão ao alcançar o fim do corte, sem soltar os punhos da serra de corrente. Tenha cuidado para que a serra de corrente não entre em contacto com o chão. Após a execução do corte, deverá aguardar a paragem da serra de corrente, antes de remover a serra de corrente. Sempre desligar o motor da serra de corrente, antes de se deslocar de árvore para árvore.
Manutenção e limpeza
Puxar a ficha de rede antes dos trabalhos de manutenção.
Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável.
Controlar regularmente a serra de corrente, para verificar se há falhas nítidas, como p. ex. uma corrente de serra solta, pendurada ou danificada, fixações soltas e peças gastas ou danificadas.
Ao desmontar a corrente de serra, deverá observar que esta tenha sido previamente solta com o anel para esticar corrente 13. Caso tiver esquecido de aliviar a tensão da corrente, poderão ocorrer defeitos no grupo SDS.
Controlar se as coberturas e dispositivos de protecção estão intactos e correctamente montados. Reparações ou trabalhos de manutenção necessários devem ser executados antes da aplicação da serra de corrente.
Se a serra de corrente no entanto, apesar de cuidadosos processos de fabricação e de controle, vier a falhar, deverá permitir que estas reparações sejam executadas por uma oficina autorizada de serviços pós venda para ferramentas eléctricas Bosch.
Antes da expedição de serras de corrente é imprescindível esvaziar o tanque de óleo. Para isto deverá retirar o crivo do tanque e em seguida recolocá-lo.
No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!
A Substituir/mudar de lado a corrente de serra e a lança
Controlar a corrente de serra e a lança de acordo com a secção "Esticar a corrente de serra".
A ranhura de guia da lança se desgasta com o passar do tempo. Ao substituir a corrente de serra, deverá girar a lança por 180°, para compensar o desgaste.
No caso de modelos SDS, deverá remontar o ressalto para tensão de corrente 16 sobre a lança.
Controlar a roda de corrente 21. Se esta estiver gasta devido à alta carga ou danificada, deverá ser substituída numa oficina de serviço pós-venda.
Afiar a corrente de serra
A corrente de serra pode ser reafiada de forma correta em qualquer oficina de serviço pós-venda para ferramentas elétricas Bosch. Com o dispositivo Bosch para afiar correntes de serra ou com o Dremel-Multi com adaptador para afiar 1453, também é possível reafiar a corrente. Observar a instrução para afiar, que se encontra em anexo.
Controlar o automático de óleo
A lubrificação automática da corrente pode ser controlada, ligando a serra e apontando-a no sentido de um papelão ou papel colocado sobre o solo. Atenção, não contactar o chão com a corrente, mantenha uma distância de segurança de 20 cm. Se observar a formação de uma pista de óleo, significa que o automático de óleo está a funcionar corretamente. Se não houver uma pista de óleo, apesar do tanque de óleo estar cheio, leia "Localização de erros" ou dirija-se a uma oficina de serviço pós-venda Bosch.
Acessórios
Serra de corrente
Jogo para afiar/limpar corrente ..... F 016 800 263
Óleo de aderência de corrente, 1 litro.... 2 607 000 181
Óleo de aderência de corrente, 5 litros F 016 800 111
Outros acessórios
Luvas 2 607 000 134
Óculos de proteção.... F 016 800 178
SNR 19 Proteção auricular (Redução do nível acústico 19 dB (A)).... 2 607 990 042
SNR 24 Proteção auricular (Redução do nível acústico 24 dB (A)).... 2 607 990 043
B Limpeza/Armazenamento
Limpar a carcaça de plástico da serra de corrente com auxílio de uma escova macia e um pano limpo. Não utilizar água, solventes nem produtos para polir. Remover todas as sujidades, principalmente das aberturas de ventilação 27 do motor.
Após um período de aplicação de 1 a 3 horas, deverá desmontar a cobertura 15, a lança e a corrente e limpá-los com auxílio de uma escova.
A área sob a cobertura 15, a roda da corrente 21 e a fixação da lança devem ser limpas com uma escova. Limpar o bocal de óleo 19 com um pano limpo.
J No caso de mecanismos de tensão de corrente rijos, deverá retirar da cobertura 15 a tampa 29, girar o manípulo de aperto 14 e o anel para esticar corrente 13 em sentidos opostos, de modo que os sedimentos no interior do mecanismo possam se soltar e em seguida cair para fora. Dar leves golpes sobre a cobertura 15, no caso do mecanismo estar muito grudado, limpar com uma escova macia ou com ar comprimido, mas de modo algum utilizar ferramentas.
Se a serra de corrente for armazenada por longo tempo, deverá limpar a corrente de serra e a lança.
A serra de corrente deve ser armazenada em local seguro e seco e fora do alcance de crianças.
Para evitar fugas, assegure-se de que o aparelho seja depositado na horizontal (bujão de enchimento de óleo 4).
Para a arrecadação na embalagem original, é necessário esvaziar completamente o tanque de óleo.
Localização de erros
A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço.
Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.
| Sintoma Causa provável | Solução | |
| A serra de corrente não funciona | O travão de contragolpe foi accionadoNenhum abastecimento de corrente eléctricaTomada com defeitoCabo de corrente eléctrica com defeitoFusível com defeito | Puxar a protecção para a mão 5 de volta para a posição1, de modo que o ponto vermelho seja encobertoControlar o abastecimento de cor-rente eléctricaTentar outra fonte de corrente, se necessário mudarControlar o cabo, se necessário substituirSubstituir fusível |
| A serra de corrente tra-balha intermitentemente | Cabo de corrente eléctrica com defeitoMau contacto externoMau contacto internoInterruptor de ligar/desligar com defeito | Controlar o cabo, se necessário substituirDirija-se a uma oficina especializada BoschDirija-se a uma oficina especializada BoschDirija-se a uma oficina especializada Bosch |
| Corrente de serra seca Nenhum óleo no tanqueA evacuação de ar no fecho do tanque de óleo está entupidoO canal de escape de óleo está obstruído | Encher com óleoLimpar o fecho do tanque de óleoDesobstruir o canal de escape de óleo | |
| Travão de contragolpe/travão de inércia | A corrente não é travada Dirija-se a uma oficina especializada Bosch | |
| Corrente/carril de guia quente | Nenhum óleo no tanqueA evacuação de ar no fecho do tanque de óleo está entupidoO canal de escape de óleo está obstruídoTensão de corrente muito altaCorrente embotada | Encher com óleoLimpar o fecho do tanque de óleoDesobstruir o canal de escape de óleoAjustar a tensão da correnteReafiar a corrente ou substituir |
| A serra de corrente arranca, vibra ou não serra correctamente | Tensão da corrente muito frouxaCorrente embotadaCorrente desgastadaOs dentes de corte mostram para a direcção errada | Ajustar a tensão da correnteReafiar a corrente ou substituirSubstituir a correnteMontar novamente a corrente de serra com os dentes na direcção correcta |
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Só países da União Europeia:
Não deitar ferramentas eléctricas no lixo doméstico!
De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais,
as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Serviço ao cliente
Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
+351 21 / 8 50 00 00
Fax +351 21 / 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
0800 / 70 45446
E-Mail: sac@bosch-sac.com.br
Declaração de conformidade
Valores de medida de acordo com 2000/14/CE (distância 1 m) e DIN 45 635.
O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 93 dB (A). Nível de potência acústica 104 dB (A).
Utilize protectores auriculares!
A aceleração avaliada é tipicamente de 8 m/s².
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE.
Contrôle de modelos CE N° 2079325.01 CE pelo serviço de exames notificado N° 0344.
2000/14/CE: O nível garantido de potência acústica LWA é inferior a 105 dB (A). Processo de avaliação da conformidade conforme anexo V.
Leinfelden, 01.09.2005.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado o direito a modificações
- INSTRUÇÕES DE SEGURANÇA
- LOCAL DE TRABALHO
- SEGURANÇA ELÉTRICA
- SEGURANÇA DE PESSOAS
- UTILIZAÇÃO E MANUSEIO CUIDADOSO DE FERRAMENTAS ELÉTRICAS
- SERVIÇOS
- INDICAÇÕES DE AVISO PARA SERRAS DE CORRENTE
- CAUSAS E EVITAÇÃO DE CONTRAGOLPES
- DADOS TÉCNICOS DO APARELHO
- UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES
- INTRODUÇÃO
- COMPONENTES FORNECIDOS
- A ELEMENTOS DO APARELHO
- PARA SUA SEGURANÇA
- A C MONTAGEM/TENSÃO DA CORRENTE DA SERRA
- MONTAGEM DA SERRA E DA CORRENTE DE SERRA
- ESTICAR A CORRENTE DE SERRA
- B LUBRIFICAÇÃO DA CORRENTE
- ENCHER O TANQUE DE ÓLEO
- B COLOCAR EM FUNCIONAMENTO
- LIGAR E DESLIGAR
- D TRAVÃO DE CONTRAGOLPE/TRAVÃO DE INÉRCIA
- TRABALHAR COM A SERRA DE CORRENTE
- ANTES DE SERRAR
- D CONTRAGOLPE DA SERRA
- PARA EVITAR UM CONTRAGOLPE DA SERRA
- COMPORTAMENTO GERAL
- SERRAR TRONCOS
- H SERRAR MADEIRA SOB TENSÃO
- CORTAR ÁRVORES
- DESGALHAR
- CORTAR TRONCOS AO COMPRIMENTO
- MANUTENÇÃO E LIMPEZA
- PUXAR A FICHA DE REDE ANTES DOS TRABALHOS DE MANUTENÇÃO
- ANTES DA EXPEDIÇÃO DE SERRAS DE CORRENTE É IMPRESCINDÍVEL ESVAZIAR O TANQUE DE ÓLEO. PARA ISTO DEVERÁ RETIRAR O CRIVO DO TANQUE E EM SEGUIDA RECOLOCÁ-LO
- A SUBSTITUIR/MUDAR DE LADO A CORRENTE DE SERRA E A LANÇA
- AFIAR A CORRENTE DE SERRA
- CONTROLAR O AUTOMÁTICO DE ÓLEO
- ACESSÓRIOS
- SERRA DE CORRENTE
- OUTROS ACESSÓRIOS
- B LIMPEZA/ARMAZENAMENTO
- LOCALIZAÇÃO DE ERROS
- ELIMINAÇÃO
- SÓ PAÍSES DA UNIÃO EUROPEIA
- SERVIÇO AO CLIENTE
- DESENHOS E INFORMAÇÕES A RESPEITO DAS PEÇAS SOBRESSALENTES ENCONTRAM-SE EM: WWW.BOSCH-PT.COM
- PORTUGAL
- BRASIL
- DECLARAÇÃO DE CONFORMIDADE
- UTILIZE PROTECTORES AURICULARES
Marca : BOSCH
Modelo : AKE 40-19 PRO
Categoria : Serra
