Marke	Bosch
Modell	AKE 40-19 PRO
Produkttyp	Elektrische Kettensäge
Leistungsaufnahme	1900 W
Schienenlänge	40 cm
Schnittgeschwindigkeit (Leerlauf)	13 m/s
Gewicht (ohne Kabel)	4,7 kg
Kettentyp	3/8" - 91, Stärke 1,3 mm, 57 Antriebsglieder
Automatische Kettenschmierung	Ja
Ölbehälterkapazität	200 ml
Kettenbremse	Ja
Startbremse	Ja
Werkzeuglose Kettennachstellung (SDS)	Ja
Einleger	Ja
Schutzklasse	II (Schutzisolierung)
Netzspannung	230 V, 50 Hz
Schalldruckpegel	95 dB(A) (Unsicherheit K=3 dB)
Schallintensitätspegel	103 dB(A) (Unsicherheit K=3 dB)
Vibrationsemissionswert (ah)	8 m/s² (Unsicherheit K=1,5 m/s²)
Bestimmungsgemäße Verwendung	Holz sägen, Fällen, Entasten
Laufende Wartung	Reinigung des Gehäuses, der Kette und der Schiene; Überprüfung der Schmierung
Reparaturfähigkeit	Original Bosch Ersatzteile; Reparatur durch autorisierten Kundendienst
Lagerung	Horizontal, Ölbehälter nach oben; für längere Lagerung entleeren

Häufig gestellte Fragen - AKE 40-19 PRO BOSCH

Wie starte ich die Bosch AKE 40-19 PRO Kettensäge?

Zum Starten schieben Sie die Einschaltsperre (3) nach vorne und drücken Sie dann den Ein-/Ausschalter (2) vollständig und halten Sie ihn gedrückt. Danach können Sie die Sperre loslassen.

Wie spanne ich die Kette richtig?

Lösen Sie den Spannknopf (14) um 1 bis 3 Umdrehungen. Drehen Sie den roten Spannring (13) im Uhrzeigersinn, bis die Kette in der Mitte der Schiene um 3 bis 4 mm angehoben werden kann. Ziehen Sie dann den Spannknopf wieder fest.

Welches Öl verwende ich für die Kette?

Verwenden Sie ausschließlich das von Bosch empfohlene biologisch abbaubare Kettenhaftöl. Verwenden Sie niemals recyceltes oder gebrauchtes Öl, da dies die Garantie ungültig macht und das Gerät beschädigt.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie die Kettensäge mit beiden Händen, behalten Sie eine stabile Position und arbeiten Sie niemals über Schulterhöhe. Stellen Sie vor jedem Gebrauch sicher, dass die Kettenbremse funktioniert.

Wie pflege ich die Kettensäge nach dem Gebrauch?

Reinigen Sie das Gehäuse mit einer weichen Bürste und einem trockenen Tuch. Nach 1 bis 3 Betriebsstunden bauen Sie die Schiene und die Kette aus und reinigen Sie diese. Überprüfen Sie regelmäßig die automatische Schmierung, indem Sie die Spitze auf Karton richten: Ein Ölfleck sollte erscheinen.

Was tun, wenn die Kettensäge nicht startet?

Überprüfen Sie zuerst, ob die Kettenbremse gelöst ist (ziehen Sie den vorderen Handschutz zu sich). Kontrollieren Sie dann die Stromversorgung: Steckdose, Kabel, Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie lagere ich die Kettensäge langfristig?

Entleeren Sie den Ölbehälter vollständig. Reinigen Sie die Kette und die Schiene. Lagern Sie das Gerät an einem trockenen und sicheren Ort, außerhalb der Reichweite von Kindern, in horizontaler Position mit dem Ölbehälterdeckel nach oben.

Wo finde ich Ersatzteile für das Modell AKE 40-19 PRO?

Originalersatzteile sind bei den Bosch-Kundendienststellen und auf der Website www.bosch-pt.com erhältlich. Sie können auch bei einem autorisierten Händler bestellen, indem Sie die zehnstellige Referenznummer des Geräts angeben.

Wie hoch ist der Geräuschpegel dieser Kettensäge?

Der Schalldruckpegel beträgt 95 dB(A) und der Schallintensitätspegel 103 dB(A), mit einer Unsicherheit von 3 dB. Tragen Sie unbedingt einen Gehörschutz.

Wie vermeide ich einen Rückschlag (Kickback)?

Halten Sie die Kettensäge fest mit beiden Händen, arbeiten Sie nicht mit der Schienenspitze, verwenden Sie eine geeignete rückschlagarme Kette und halten Sie die Kette scharf und richtig gespannt. Sägen Sie niemals über Schulterhöhe.

BEDIENUNGSANLEITUNG AKE 40-19 PRO BOSCH

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend 2000/14/EG. 3 6 0 0 H 3 6 D ..		3 600 H36 E..	0 600 836 7..
			0 600 836 8..
		3 6 0 0 H 3 6 F ..
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise
Schalldruckpegel	dB(A)	95	95
Schallleistungspegel	dB(A)	103	103
Unsicherheit K	dB	=3	=3
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Schwingungsemissionswert a n	m/s 2	=6	=8
Unsicherheit K	m/s 2	=1,5	=1,5

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest, wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Konformitätserklärung CE

3 6 0 0 H 3 6 D . 0 600 836 7..3 600 H36 E.. 0 600 836 8..3 6 0 0 H 3 6 F..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten über- einstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG, 2000/14/EG.EG-Baumusterprüfung Nr. 3400653.01 CE durch notifizierte Prüfstelle Nr. 2140.2000/14/EG: Garantierter Schallleistungspegel dB(A) 105 106Bewertungsverfahren der Konformität gemäß Anhang V.

Produktkategorie: 6

Technische Unterlagen bei:

AKE 35-19 PRO AKE 40-19 PRO

Achtung! Sämtliche Sicherheitshinweise und Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Sicherheitshinweise und Anweisungen für weiteren Gebrauch sicher auf.

Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Netzkabel).

Es wird empfohlen, dass der Benutzer vor der ersten Inbetriebnahme von einem erfahrenen Fachmann über die Bedienung der Kettensäge und über die Benutzung von Schutzausrüstung anhand praktischer Beispiele eingewiesen wird. Als erste Übung sollte das Sägen von Baumstämmen auf einem Sägebock oder Untergestell erfolgen.

Erklärung der Bildsymbole:

Die Bedienungsanleitung durchlesen.

Vor Regen schützen.

Vor Einstellungs- und Wartungsarbeiten oder wenn das Stromkabel beschädigt oder durchtrennt ist, sofort den Netzstecker ziehen.

Tragen Sie beim Gebrauch des Elektrowerkzeuges immer Gehörschutz und Schutzbrille.

Die Rückschlagbremse und die Auslaufbremse stoppen die Sägekette innerhalb kurzer Zeit.

Arbeitsplatz

■ Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. ■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Kinder und Jugendliche, ausgenommen Auszubildende ab 16 Jahren unter Aufsicht, dürfen die Kettensäge nicht bedienen. Gleiches gilt für Personen, denen der Umgang mit der Kettensäge nicht oder ungenügend bekannt ist. Die Bedienungsanleitung sollte immer griffbereit sein. Personen, die übermüdet oder nicht körperlich belastbar sind, dürfen die Kettensäge nicht bedienen.

Elektrische Sicherheit

Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. ■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

■ Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. ■ Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. ■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. ■ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Die Verwendung von Schutzausrüstung, wie Staubschutzmaske, rutschsicherem Schuhwerk, Schutzhelm oder Gehörschutz je nach Arbeitsumgebung, vermindert die Verletzungsgefahr. ■ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. ■ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. ■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ■ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. ■ Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. ■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. ■ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

■ Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Warnhinweise für Kettensägen:

■ Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden. ■ Halten Sie die Kettensäge mit Ihrer rechten Hand am hinteren Handgriff und mit Ihrer linken Hand am vorderen Handgriff fest. Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden. ■ Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette. ■ Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr. Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Kettensäge führen. ■ Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen. ■ Tragen Sie die Kettensäge am vorderen Griff mit stillstehender Sägekette und nach hinten zeigender Führungsschiene. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. ■ Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle. Nur Holz sägen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist – Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Ursachen und Vermeidung eines Rückschlags:

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. – Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird.
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

■ Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen. ■ Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht. ■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette oder zu Rückschlag führen. ■ Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

Gerätekennwerte

Kettensäge		AKE 35-19 PRO AKE 40-19 PRO
Bestellnummer		0 600 836 7..	0 600 836 8..
Werkzeugloses Spannen der Kette (SDS)		●	●
Leistungsaufnahme	[W] 1900 1900
Kettengeschwindigkeit (im Leerlauf) [m/s] 13 13
Schwertlänge [cm] 35 40
Umlenkstern		●	●
Rückschlagbremse		●	●
Auslaufbremse		●	●
Sägekettentyp		3/8" - 91 3/8" - 91
Treibgliedstärke [mm] 1,3 (0,05") 1,3 (0,05")
Anzahl der Treibglieder 52 57
Füllmenge Öl-Vorratsbehälter	[ml]	200	200
Automatische Kettenschmierung		●	●
Krallenanschlag		●	●
Gewicht ohne Netzkabel, ca. **	[kg] 4,6		4,7
Schutzklasse		☐ / II	☐ / II

**gemessen mit Schiene und Kette Hinweis: Bitte die Sachnummer auf dem Typschild ihres Gerätes beachten, die Handelsbezeichnungen einzelner Geräte können variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,25 Ohm sind keine Störungen zu erwarten.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Fällen von Bäumen sowie zum Sägen von Stämmen, Ästen, Holzbalken, Brettern, usw. und kann für Schnitte längs und quer zur Faserrichtung des Holzes verwendet werden. Dieses Gerät ist nicht geeignet zum Sägen von mineralischen Werkstoffen.

Einleitung

Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Kettensäge. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Lieferumfang

Alle Teile des Gerätes sind vorsichtig aus der Verpackung zu entnehmen und auf Vollständigkeit zu überprüfen:

- Kettensäge

- Abdeckung

- Sägekette

- Schwert

- Kettenschutz

– Sägekettenhaftöl (80 ml)

- Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

A Geräteelemente

1 Hinterer Handgriff 2 Ein-/Ausschalter 3 Einschaltsperre 4 Öltankverschluss 5 Rückschlagbremsen-Auslösung (Handschutz) 6 Markierung „Rückschlagbremse frei“ 7 Vorderer Handgriff 8 Umlenkstern 9 Kettenschutz 10 Sägekette 11 Schwert 12 Krallenanschlag 13 Kettenspannring, rot 14 Spanngriff 15 Abdeckung 16 Kettenspannnocke 17 Befestigungsbolzen 18 Schwert-Führungssteg 19 Öldüse 20 Laufrichtungs- und Schneidrichtungssymbol 21 Kettenrad 22 Kettenfangbolzen 23 Netzstecker** 24 Seriennummer **länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

Achtung! Vor Wartungs- oder Reinigungsarbeiten oder wenn das Kabel durchtrennt, beschädigt oder verwickelt ist, die Kettensäge ausschalten und den Netzstecker ziehen.

Vorsicht! Rotierende Kette nicht berühren.

Die Kettensäge auf keinen Fall in der Nähe von Personen, Kindern oder Tieren betreiben, ebenso nicht nach dem Konsum von Alkohol, Drogen oder der Einnahme von betäubenden Medikamenten.

Elektrische Sicherheit

Ihre Maschine ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Es dürfen nur Verlängerungskabel der Bauart H07-F oder IEC (60227 IEC 53) verwendet werden.

Falls Sie für den Betrieb des Gerätes Verlängerungskabel verwenden, dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden:

• 1,0 mm²: maximale Länge 40 m
• 1,5 mm²: maximale Länge 60 m; 2,5 mm²: maximale Länge 100 m

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 23 mit dem Verlängerungskabel 25 verbunden wird, wie im Bild gezeigt.

Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und darf nur in gutem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

A C Montage/Sägekette spannen

Erst nach vollständiger Montage die Kettensäge ans Stromnetz anschließen.

■ Bei Handhabung der Sägekette stets Schutzhandschuhe tragen.

Montage von Schwert und Sägekette

1. Alle Teile vorsichtig auspacken.
2. Die zwei Pfeile ▶ auf dem Kettenspannring 13 und der Abdeckung 15 in Übereinstimmung bringen.

1. Die Kettensäge auf einer geraden Fläche ablegen.

Es dürfen nur Sägeketten mit einer Treibglieddicke (Nutbreite) von 1,3 mm verwendet werden.

1. Die Sägekette 10 in die umlaufende Nut des Schwertes 11 einlegen. Auf die richtige Laufrichtung achten. Die Kette mit dem Laufrichtungssymbol 20 vergleichen. Sicherstellen, dass die Kettenspannnocke 16 nach außen zeigt.

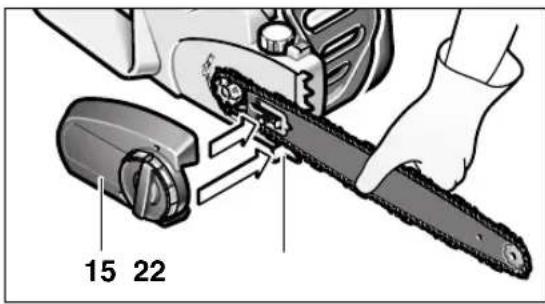

1. Die Kettenglieder um das Kettenrad 21 legen und das Schwert 11 so aufsetzen, dass die vor und hinter dem Befestigungsbolzen 17 liegenden Schwert-Führungsstege 18 in das Langloch des Schwertes 11 greifen.

1. Prüfen, ob alle Teile gut platziert sind und das Schwert mit der Kette in dieser Position halten.

1. Die Abdeckung genau aufsetzen und sicherstellen, dass der Kettenfangbolzen 22 in den dafür vorgesehenen Führungsschlitz der Abdeckung 15 zum Liegen kommt.

1. Die Abdeckung 15 mit dem Spanngriff 14 lose festziehen.

Die Sägekette ist noch nicht gespannt. Das Spannen der Sägekette erfolgt wie unter „Spannen der Sägekette“ Punkt 1 – 7 beschrieben.

Spannen der Sägekette

Die Kettenspannung ist vor Arbeitsbeginn, nach den ersten Schnitten und während dem Sägen regelmäßig alle 10 Minuten zu überprüfen. Insbesondere bei neuen Sägeketten ist anfangs mit erhöhter Ausweitung zu rechnen.

Die Lebensdauer der Sägekette hängt maßgeblich von ausreichender Schmierung und richtiger Spannung ab.

Die Sägekette nicht spannen wenn sie stark erhitzt ist, da sie sich nach Abkühlung zusammenzieht und zu straff auf dem Schwert anliegt.

1. Die Kettensäge auf einer geraden Fläche ablegen.
2. Den Spanngriff 14 ca. 1 – 3 Umdrehungen gegen den Uhrzeigersinn lösen, um die Schwertfeststellung zu lösen.
3. Prüfen, ob die Kettenglieder richtig im Führungsschlitz des Schwertes 11 und auf dem Kettenrad 21 liegen.

1. Den roten Kettenspannring 13 rastend im Uhrzeigersinn drehen, bis die richtige Kettenspannung erreicht ist. Die Rastmechanik verhindert, dass sich die Kettenspannung löst. Lässt sich der Kettenspannring 13 nur schwer drehen, muss der Spanngriff 14 weiter gegen den Uhrzeigersinn gelöst werden. Der Spanngriff 14 darf sich mitdrehen, wenn der Kettenspannring 13 eingestellt wird.
2. Die Sägekette 10 ist richtig gespannt, wenn sie in der Mitte um ca. 3 – 4 mm angehoben werden kann. Dies sollte mit einer Hand durch Hochziehen der Sägekette gegen das Eigengewicht des Gerätes erfolgen.

1. Wenn die Sägekette 10 zu stark gespannt wurde, den Kettenspannring 13 gegen den Uhrzeigersinn drehen und lockern.
2. Bei optimal gespannter Sägekette 10 das Schwert 11 mit dem Spanngriff 14 rechtsdrehend festklemmen. Kein Werkzeug verwenden.

A B Kettenschmierung

Wichtig: Die Kettensäge wird nicht mit Sägekettenhaftöl befüllt geliefert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füllen. Die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum-Markierung führt zur Beschädigung der Kettensäge.

Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes die Sägekette über die Öldüse 19 automatisch mit Sägekettenhaftöl geschmiert.

Öltank füllen:

• Die Kettensäge mit dem Öltankverschluss 4 nach oben auf einer geeigneten Unterlage abstellen.
• Mit einem Lappen den Bereich um den Öltankverschluss 4 säubern und den Verschluss aufschrauben.
• Den Filtereinsatz zum Befüllen nicht entfernen.
• Den Öltank mit biologisch abbaubarem Bosch-Sägekettenhaftöl befüllen.
• Darauf achten, dass kein Schmutz in den Öltank gelangt. Den Öltankverschluss 4 wieder aufschrauben und verschließen.

Wichtig: Um den Luftaustausch zwischen Öltank und Umgebung zu ermöglichen, sind zwischen Sieb und Öltankverschluss vier kleine Ausgleichskanäle vorhanden, durch die funktionsbedingt in geringem Maße Öl austreten kann. Bitte achten Sie darauf, dass die Säge immer waagrecht (Öltankverschluss 4 nach oben) abgestellt wird.

Ausschließlich empfohlenes, biologisch abbaubares Haftöl verwenden, um eine Beschädigung der Kettensäge zu vermeiden. Niemals recyceltes Öl oder Altöl verwenden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie.

B Inbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Ein- und Ausschalten

Die Kettensäge halten wie bei „Arbeiten mit Kettensäge“ beschrieben.

Zur Inbetriebnahme des Gerätes die Einschaltsperre 3 eindrücken, dann den Ein-/Ausschalter 2 durchdrücken und in dieser Stellung festhalten. Die Einschaltsperre 3 kann jetzt losgelassen werden.

Zum Ausschalten den Ein-/Ausschalter 2 loslassen.

Nach dem Sägevorgang die Kettensäge nicht durch Betätigen des vorderen Handschutzes (Aktivieren der Rückschlagbremse) anhalten.

D Rückschlagbremse/Auslaufbremse

Die Kettensäge ist mit zwei Schutzvorrichtungen ausgerüstet:

Die Auslaufbremse bremst die Kette nach Loslassen des Ein-/Ausschalters 2 ab.

Die Rückschlagbremse ist ein Schutzmechanismus, der bei zurückschlagendem Gerät über den vorderen Handschutz 5 ausgelöst wird. Die Kette stoppt innerhalb kurzer Zeit.

Von Zeit zu Zeit einen Funktionstest durchführen. Den vorderen Handschutz 5 nach vorne schieben (Position 2), so dass der rote Punkt 28 unter der Markierung 6 sichtbar wird und Kettensäge kurz einschalten. Die Kette darf nicht anlaufen. Um die Rückschlagbremse wieder zu entriegeln, den vorderen Handschutz 5 zurückziehen (Position 1), so dass der rote Punkt 28 unter der Markierung 6 verdeckt wird.

Arbeiten mit der Kettensäge

Vor dem Sägen

Vor der Inbetriebnahme und regelmäßig während dem Sägen sind nachfolgende Überprüfungen durchzuführen:

• Befindet sich die Kettensäge in einem funktionssicheren Zustand?
• B Ist der Öltank gefüllt? Die Ölstandsanzeige 26 vor der Arbeit und regelmäßig während der Arbeit überprüfen. Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 15 Minuten, abhängig von den Pausen und der Intensität der Arbeit.

- Ist die Kette richtig gespannt und geschärft? Die Kettenspannung während dem Sägen alle 10 Minuten überprüfen. Insbesondere bei neuen Sägeketten ist mit erhöhter Ausweitung zu rechnen. Der Zustand der Sägekette beeinflusst wesentlich die Sägeleistung. Nur scharfe Ketten schützen vor Überlastung.

- Ist die Rückschlagbremse gelöst und ihre Funktion gewährleistet?

- Tragen Sie die erforderliche Schutzausrüstung? Benutzen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstungen für Kopf, Hände, Beine und Füße werden empfohlen. Geeignete Schutzbekleidung reduziert die Verletzungsgefahr durch herumfliegendes Schnittgut und unbeabsichtigtes Berühren der Sägekette.

D Sägenrückschlag

Unter Sägenrückschlag versteht man das plötzliche Hoch- und Zurückschlagen der laufenden Kettensäge, das bei Berührung der Schwertspitze mit dem Sägegut oder bei klemmender Kette auftreten kann.

Wenn Sägenrückschlag auftritt, reagiert die Maschine auf unvorhersehbare Art und Weise und kann schwere Verletzungen bei dem Bediener oder den im Sägebereich stehenden Personen verursachen.

Seitliche Schnitte, Schräg- und Längsschnitte müssen mit besonderer Vorsicht angegangen werden, weil hier der Krallenanschlag 12 nicht angesetzt werden kann.

Zur Vermeidung von Sägenrückschlag:

• Die Kettensäge so flach wie möglich ansetzen. – Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten. – Die Sägekette wie vorgeschrieben schärfen.
• Niemals über Schulterhöhe sägen. – Niemals mit der Spitze des Schwertes sägen.
• Die Kettensäge immer fest mit beiden Händen halten.
• Verwenden Sie stets eine rückschlaghemmende Bosch-Sägekette. – Nutzen Sie den Krallenanschlag 12 als Hebel. – Achten Sie auf richtige Kettenspannung.

Allgemeines Verhalten

Die Kettensäge stets mit beiden Händen fest halten, die linke Hand am vorderen Handgriff und die rechte Hand am hinteren Handgriff. Mit Daumen und Finger die Griffe jederzeit umschließen. Niemals einhändig sägen. Das Stromkabel stets nach hinten führen und außerhalb des Bereiches von Sägekette und Sägegut halten; so positionieren, dass es sich nicht in Ästen und Zweigen verfangen kann.

Die Kettensäge nur mit sicherem Stand betreiben. Die Kettensäge leicht rechts vom eigenen Körper halten.

Die Kette muss vor dem Kontakt mit dem Holz in voller Geschwindigkeit laufen. Dabei den Krallenanschlag 12 zur Abstützung der Kettensäge auf dem Holz benutzen. Während des Sägens den Krallenanschlag als Hebel verwenden.

Beim Sägen stärkerer Äste oder Stämme den Krallenanschlag an einem tieferen Punkt nachsetzen. Dazu die Kettensäge zurückziehen, um den Krallenanschlag zu lösen und ihn erneut tiefer ansetzen. Die Säge dabei nicht aus dem Schnitt entfernen.

Drücken Sie beim Sägen nicht mit Kraft auf die Sägekette, sondern lassen Sie diese arbeiten, indem Sie über den Krallenanschlag 12 leichten Hebeldruck erzeugen.

Die Kettensäge niemals mit gestreckten Armen betreiben. Nicht versuchen, an schwer zu erreichende Stellen zu sägen, oder auch auf einer Leiter stehend. Niemals über Schulterhöhe sägen.

Beste Sägeergebnisse werden erreicht, wenn die Kettengeschwindigkeit nicht durch Überlastung absinkt.

Vorsicht am Ende des Sägeschnitts. Sobald die Säge sich frei geschnitten hat, ändert sich unerwartet die Gewichtskraft. Es besteht Unfallgefahr für Beine und Füße.

Die Säge nur mit laufender Sägekette aus dem Schnitt entfernen.

Sägen von Stämmen

Die folgenden Sicherheitsvorschriften beachten:

Den Stamm wie im Bild gezeigt ablegen und so abstützen, dass sich der Schnitt nicht schließt und die Sägekette klemmt.

Kürzere Holzstücke vor dem Sägen einrichten und festklemmen.

Nur Gegenstände aus Holz sägen. Das Berühren von Steinen und Nägeln vermeiden, da diese hochgeschleudert werden können, die Sägekette beschädigen können oder ernsthafte Verletzungen beim Benutzer oder umstehenden Personen verursachen können.

Mit der laufenden Säge nicht Drahtzäune oder den Boden berühren.

Die Säge ist nicht geeignet, dünnes Geäst auszuschneiden.

Längsschnitte sind mit besonderer Sorgfalt auszuführen, da der Krallenanschlag 12 nicht verwendet werden kann. Die Säge in einem flachen Winkel führen, um Sägenrückschlag zu vermeiden.

Bei Sägearbeiten am Hang stets oberhalb oder seitlich stehend Stämme oder liegendes Sägegut bearbeiten.

Wegen Stolpergefahr auf Baumstümpfe, Äste, Wurzeln etc. achten.

H Sägen von Holz unter Spannung

Beim Sägen von unter Spannung stehendem Holz, Ästen oder Bäumen besteht erhöhte Unfallgefahr. Hier ist äußerste Vorsicht geboten. Solche Arbeiten sollten nur von ausgebildeten Fachleuten ausgeführt werden.

Liegt Holz auf beiden Seiten auf, zuerst von oben (Y) ein Drittel des Durchmessers durch den Stamm schneiden und dann von unten (Z) an gleicher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden vermeiden. Liegt das Holz nur einseitig auf, zuerst von unten (Y) ein Drittel des Durchmessers nach oben sägen und dann an gleicher Stelle von oben (Z) den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden.

Bäume fällen

Immer einen Helm tragen, um vor fallenden Ästen geschützt zu sein.

Mit der Kettensäge dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Länge des Schwertes.

① Den Arbeitsbereich sichern. Darauf achten, dass sich keine Personen oder Tiere im Fallbereich des Baumes aufhalten.

Niemals versuchen, eine eingeklemmte Säge mit laufendem Motor frei zu bekommen. Holzkeile verwenden, um die Sägekette zu befreien.

Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Energieversorgungsunternehmen sofort in Kenntnis zu setzen.

Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baumes aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird.

② Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen.

③ Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.

Kerbschnitt setzen: Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (X – W) mit einer Tiefe von 1/3 des Baumdurchmessers. Zuerst den unteren waagrechten Kerbschnitt durchführen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden.

Fällschnitt setzen: Den Fällschnitt (Y) mindestens 50 mm über den waagrechten Kerbschnitt ansetzen. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch.

Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Äste achten und nicht stolpern.

Durch Eintreiben eines Keils (Z) in den waagrechten Schnitt muss der Baum jetzt zu Fall gebracht werden.

Wenn der Baum zu fallen beginnt, auf herunterfallende Äste oder Zweige achten.

Entasten

K Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen. Kleinere Äste gemäß Abbildung mit einem Schnitt trennen. Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden.

Baumstamm ablängen

Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen Anweisungen für leichtes Sägen.

Wenn die gesamte Länge des Baumstammes wie dargestellt gleichmäßig aufliegt, wird von oben her gesägt.

M Wenn der Baumstamm wie dargestellt an einem Ende aufliegt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sägen, dann den Rest von oben auf Höhe des Unterschnitts.

N Wenn der Baumstamm wie dargestellt an beiden Enden aufliegt, zuerst 1/3 des Stammdurchmessers von der Oberseite her sägen, dann 2/3 von der Unterseite auf Höhe des Oberschnitts.

Bei Sägearbeiten am Hang wie dargestellt stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Wartung und Reinigung

Vor allen Wartungsarbeiten ist der Netzstecker zu ziehen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Die Kettensäge regelmäßig auf offensichtliche Mängel untersuchen, wie eine lose, ausgehängte oder beschädigte Sägekette, lose Befestigung und verschlissene oder beschädigte Bauteile.

Bei der Demontage der Sägekette muss darauf geachtet werden, dass diese vorher mit dem Kettenspannring 13 entspannt wird. Sollte das Entspannen vergessen werden, kann es zu Defekten in der SDS-Gruppe kommen.

Prüfen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Kettensäge durchzuführen.

Sollte die Kettensäge trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Vor dem Versand von Kettensägen bitte unbedingt den Öltank leeren. Dazu das Sieb aus dem Tank entnehmen und anschließend wieder einsetzen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

A Sägekette und Schwert auswechseln/wenden

Die Sägekette und das Schwert gemäß Abschnitt „Sägekette spannen“ prüfen.

Die Führungsnut des Schwertes nützt sich mit der Zeit ab. Beim Auswechseln der Sägekette das Schwert um 180° drehen, um die Abnutzung auszugleichen.

Bei SDS-Modellen muss die Kettenspannnocke 16 auf dem Schwert ummontiert werden.

Das Kettenrad 21 prüfen. Wenn es aufgrund der hohen Belastung abgenutzt oder beschädigt ist, muss es von einer Kundendienstwerkstatt ausgewechselt werden.

Schärfen der Sägekette

Die Sägekette kann bei jeder autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge fachmännisch nachgeschliffen werden. Mit der Bosch Kettenschärfeinrichtung oder dem Dremel-Multi mit dem Schleifeinsatz 1453 kann die Kette auch selbst nachgeschliffen werden. Beiliegende Schleifanleitung beachten.

Prüfen der Öl-Automatik

Die Funktion der automatischen Kettenschmierung kann geprüft werden, indem man die Säge einschaltet und sie mit der Spitze in Richtung eines Kartons oder Papieres auf den Boden hält. Achtung, Boden mit Kette nicht berühren, Sicherheitsabstand von 20 cm einhalten. Zeigt sich hierbei eine zunehmende Ölspur, arbeitet die Öl-Automatik einwandfrei. Zeigt sich trotz vollem Öltank keine Ölspur, „Fehlersuche“ lesen oder den Bosch-Kundendienst aufsuchen.

Zubehör

Sägekette

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO.... F 016 800 240

Schwert

AKE 35-19 PRO.... F 016 800 241

AKE 40-19 PRO.... F 016 800 242

Reinigung

Kettenschärf-/Reinigungsset..... F 016 800 263

Kettenhaftöl, 1 Liter.... 2 607 000 181

Kettenhaftöl, 5 Liter F 016 800 111

Weiteres Zubehör

Handschuhe 2 607 000 134

Schutzbrille.... F 016 800 178

SNR 19 Gehörschutz

(Schallpegelabsenkung 19 dB (A)) ... 2 607 990 042

SNR 24 Gehörschutz

(Schallpegelabsenkung 24 dB (A)) ... 2 607 990 043

B Reinigung/Lagerung

Das geformte Kunststoffgehäuse der Kettensäge mit Hilfe einer weichen Bürste und einem sauberen Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfernen, insbesondere von den Lüftungsschlitzen 27 des Motors.

Nach einer Einsatzdauer von 1 bis 3 Stunden die Abdeckung 15, das Schwert und die Kette demontieren und mit Hilfe einer Bürste reinigen.

Den Bereich unter der Abdeckung 15, das Kettenrad 21 und die Schwertbefestigung mit Bürste von allen Anhaftungen befreien. Die Öldüse 19 mit einem sauberen Lappen säubern.

J Bei schwergängigem Kettenspannmechanismus in der Abdeckung 15 den Deckel 29 abnehmen, den Spanngriff 14 sowie den Kettenspannring 13 gegeneinander verdrehen, so dass sich Ablagerungen im Inneren der Mechanik lösen und nach unten herausfallen können. Die Abdeckung 15 leicht ausklopfen, bei stark verklebter Mechanik mit weicher Bürste oder Druckluft reinigen, keinesfalls irgendwelche Werkzeuge verwenden.

Falls die Kettensäge über längere Zeit gelagert werden soll, Sägekette und Schwert reinigen.

Die Kettensäge an einem sicheren Platz trocken und außerhalb der Reichweite von Kindern lagern.

Um ein Auslaufen zu verhindern, sicherstellen dass das Gerät in waagerechter Position abgelegt wird (Öleinfüllschraube 4 nach oben gerichtet).

Bei Aufbewahrung in der Verkaufsverpackung muss der Öltank restlos entleert werden.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe
Kettensäge funktioniert nicht	Rückschlagbremse ausgelöstKeine StromversorgungSteckdose defektStromkabel beschädigtSicherung defekt	Handschutz 5 in Position1zurückziehen, so dass der rote Punkt verdeckt wirdStromversorgung überprüfenAndere Stromquelle probieren, gegebenenfalls wechselnKabel überprüfen, gegebenenfalls wechselnSicherung wechseln
Kettensäge arbeitet intermittierend	Stromkabel beschädigtExterner WackelkontaktInterner WackelkontaktEin-/Ausschalter defekt	Kabel überprüfen, gegebenenfalls wechselnBosch-Fachwerkstatt aufsuchenBosch-Fachwerkstatt aufsuchenBosch-Fachwerkstatt aufsuchen
Sägekette trocken Kein Öl im ÖltankEntlüftung im Öltankverschluss verstopftÖlausflusskanal verstopft		Öl nachfüllenÖltankverschluss reinigenÖlausflusskanal frei machen
Rückschlagbremse/Auslaufbremse	Kette wird nicht abgebremst Bosch-Fachwerkstatt aufsuchen
Kette/Führungsschiene heiß	Kein Öl im ÖltankEntlüftung im Öltankverschluss verstopftÖlausflusskanal verstopftKettenspannung zu hochKette stumpf	Öl nachfüllenÖltankverschluss reinigenÖlausflusskanal frei machenKettenspannung einstellenKette nachschleifen oder ersetzen
Kettensäge rupft, vibriert oder sägt nicht richtig	Kettenspannung zu lockerKette stumpfKette verschlissenSägezähne zeigen in die falsche Richtung	Kettenspannung einstellenKette nachschleifen oder ersetzenKette ersetzenSägekette neu montieren mit Zähnen in korrekter Richtung

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht

mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Kundendienst

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

0 18 05 / 70 74 10

Fax [phone]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service +43 (0)1 / 61 03 80

Fax +43 (0)1 / 61 03 84 91

©Kundenberater ..... +43 (0)1 / 7 97 22 30 66

E-Mail: [e-mail]

Schweiz

Fax [phone]

Luxemburg

① +32 (0)70 / 22 55 65

Fax +32 (0)70 / 22 55 75

E-Mail: [e-mail]

Konformitätserklärung

Messwerte ermittelt entsprechend 2000/14/EG (1 m Abstand) und DIN 45 635.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 93 dB (A); Schallleistungspegel 104 dB (A).

Gehörschutz tragen!

Die bewertete Beschleunigung beträgt typischerweise 8 m/s².

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

EG-Baumusterprüfung Nr. 2079325.01 CE durch notifizierte Prüfstelle Nr. 0344.

2000/14/EG: Der garantierte Schallleistungspegel L_WA ist niedriger als 105 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Änderungen vorbehalten

Sicherheitshinweise

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Führungsschiene

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

Kettenschärf-/Reinigungsset ..... F 016 800 263

Kettenöl 1 Liter .... 2 607 000 181

Kettenöl 5 Liter .... F 016 800 111

① +64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Führung

AKE 35-19 PRO.... F 016 800 241

AKE 40-19 PRO.... F 016 800 242

Reinigung

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO.... F 016 800 240

Schwert

AKE 35-19 PRO.... F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO.... F 016 800 240

Lanze

AKE 35-19 PRO.... F 016 800 241

AKE 40-19 PRO.... F 016 800 242

Reinigung

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Schlamm

AKE 35-19 PRO.... F 016 800 241

AKE 40-19 PRO.... F 016 800 242

Reinigung

Kettensäge AKE 35-19 PRO AKE 40-19 PRO

Bestellnummer 0 600 836 7.. 0 600 836 8..

Automatische Schmierung prüfen

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO.... F 016 800 240

Schwert

AKE 35-19 PRO.... F 016 800 241

Reinigen

Kettensäge AKE 35-19 PRO AKE 40-19 PRO

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Schwert

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

Schleifset für

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Schwert

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

Kettenschärf-/Reinigungsset ...... F 016 800 263

Kettensägeöl, 1 Liter 2 607 000 181

Kettensägeöl, 5 Liter F 016 800 111

Kettensäge AKE 35-19 PRO AKE 40-19 PRO

Bestellnummer 0 600 836 7.. 0 600 836 8..

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Schwert

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

Kettensäge AKE 35-19 PRO AKE 40-19 PRO

Bestellnummer 0 600 836 7.. 0 600 836 8..

AKE 35-19 PRO F 016 800 239

Flansch

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Schwert

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO F 016 800 242

Reinigung

AKE 35-19 PRO F 016 800 239

AKE 40-19 PRO F 016 800 240

Klinge

AKE 35-19 PRO F 016 800 241

AKE 40-19 PRO.... F 016 800 242

Reinigung

BOSCH

Robert Bosch GmbH
