MANUAL DE UTILIZADOR EN7B2PO10O SIEMENS
Placa de cozinhar a gás
Ankastre Gazli Ocak
EN6B.P...., EN7B.P.....
[pt] Instruções de serviço .....17
Recipientes apropiados....14
Recipientes apropiados
Utilização adequada....17

Instruções de segurança importantes ..... 18

Conhecer o aparelho 19
Elementos de comando e queimadores ..... 19
Acessórios ....20

Queimadores a gás 20
Ligação manual....20
Ignição automática. 20
Sistema de segurança ..... 20
Apagar um queimador 20
Advertências .....21
Recomendações para cozinhados. 21

Recipientes para cozinhados ..... 21
Recipientes apropriados .....21
Advertências para utilização .....21

Limpeza e manutenção 22
Limpeza....22
Manutenção 22

Defeito: O que fazer?......22

Serviços Técnicos 23
Condições de garantia....23

Protecção do meio ambiente 23
Eliminação ecológica....23
Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet: www.siemens-home.bsh-group.com e na loja Online: www.siemens-home.bsh-group.com/eshops

Utilização adequada
Leia atentamente estas instruções. Só assim poderá manusear o aparelho de forma eficaz e segura. Conserve as instruções de uso e de instalação e entregue-as juntamente com o aparelho se este mudar de dono.
O fabricante fica isento de qualquer tipo de responsabilidade caso não se cumpram as disposições deste manual.
As imagens apresentadas ao longo das instruções servem apenas para orientação.
Não retire o aparelho da embalagem de protecção até ao momento de ser encastrado. Se observar algum dano no aparelho, não o ligue. Entre em contacto com o nosso Serviço de Assistência Técnica.
Este aparelho corresponde à classe 3, segundo a norma EN 30-1-1 para aparelhos a gás: aparelho encastrado num móvel.
Antes de instalar a sua nova placa de cozedura, certifique-se de que segue todas as instruções de montagem durante a instalação.
Este aparelho não pode ser instalado em iates ou caravanas.
Este aparelho deve ser apenas utilizado em locais com uma ventilação adequada.
Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.
Todos os trabalhos de instalação, ligação, regulação e adaptação a outros tipos de gás devem ser efectuados por um técnico autorizado, respeitando todas as regulamentações e legislação aplicáveis, bem como o estipulado pelas empresas locais fornecedoras de gás e electricidade. Deve prestar particular atenção às disposições aplicáveis relativamente à ventilação.
Este aparelho vem adaptado da fábrica para o tipo de gás indicado na placa de características. Caso seja necessário alterar o tipo de gás, consulte as instruções de montagem. Recomenda-se chamar o nosso Serviço de Assistência Técnica para a adaptação a outros tipos de gás.
Este aparelho foi unicamente concebido para utilização doméstica, não podendo, por isso,
ser utilizado para fins comerciais ou profissionais. Utilize o aparelho unicamente para cozinhar, nunca como aparelho de aquecimento. A garantia apenas será válida caso o aparelho seja utilizado correctamente e para os fins a que se destina.
O aparelho foi concebido para ser utilizado até a uma altitude de 2000 metros acima do nível do mar, no máximo.
Não utilize tampas ou barreiras de protecção, para crianças, que não sejam recomendadas pelo fabricante da placa de cozedura. Podem provocar acidentes, por ex. devido ao sobreaquecimento, ignição ou libertação de fragmentos de materiais.
Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.
As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 15 anos e estejam sob vigilância.
As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.

Instruções de segurança importantes
⚠ Aviso – Perigo de deflagração!
A acumulação do gás que não é queimado, num espaço fechado, pode causar deflagração. Não submeta o aparelho a correntes de ar. Os queimadores poderiam apagar-se. Leia atentamente as instruções e advertências relativas ao funcionamento dos queimadores a gás.
Aviso – Perigo de intoxicação!
A utilização de um aparelho de cozedura a gás produz calor, humidade e produtos de combustão no local onde está instalado. Garanta uma boa ventilação na cozinha, especialmente enquanto a placa de cozedura estiver em funcionamento: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo de ventilação mecânica (campânula com exaustor). A utilização intensa e prolongada do aparelho pode requerer uma ventilação complementar ou mais eficaz: abra uma janela ou aumente a potência da ventilação mecânica.
Aviso – Perigo de queimaduras!
- As zonas de cozedura e zonas adjacentes aquecem muito. Nunca toque nas superfícies quentes. Mantenha as crianças com menos de 8 anos afastadas do aparelho.
- Quando a garrafa de gás de petróleo liquefeito (GPL) não está na vertical, pode passar propano/butano líquido para o aparelho, podendo originar labaredas intensas nos queimadores. Os componentes poderão ser danificados e, com o tempo, deixar de vedar corretamente, permitindo a saída descontrolada de gás. Qualquer destas situações pode provocar queimaduras. Coloque sempre garrafas de GPL na posição vertical.
Aviso – Perigo de incêndio!
- O processo de cozedura tem de ser vigiado. Um processo de cozedura curto tem de ser vigiado ininterruptamente.
- As zonas de cozedura aquecem muito. Não coloque objectos inflamáveis sobre a placa de cozedura. Não deixe objectos sobre a placa de cozedura.
- Não armazene nem utilize produtos químicos corrosivos, vapores, materiais inflamáveis ou produtos não alimentares por baixo deste electrodoméstico, nem perto dele.
As gorduras ou óleos sobreaquecidos são facilmente inflamáveis. Não se ausente enquanto estiver a aquecer gorduras ou óleos. Se se inflamarem, não apague o fogo com água. Cubra o recipiente com uma tampa para apagar o fogo e desligue a zona de cozedura.
Aviso – Perigo de ferimentos!
- Fissuras ou fraturas na placa de vidro são perigosos. Desligue imediatamente todos os queimadores e elementos de aquecimento elétricos. Retire a ficha da tomada ou desligue o fusível na caixa de fusíveis. Feche a alimentação de gás. Não toque na superfície do aparelho. Nunca ligue um aparelho defeituoso. Contacte a assistência técnica.
- As mudanças repentinas de temperatura podem fazer com que o vidro se parta. Evite as correntes de ar e derramar líquidos frios durante a utilização da placa de cozedura.
- Os recipientes que apresentem danos, com um tamanho inadequado, que ultrapassem as margens da placa de cozedura ou que estejam mal posicionados, podem provocar graves lesões. Tenha em consideração as recomendações e advertências relativas aos recipientes para cozinhados.
As reparações indevidas são perigosas. As reparações e substituições de condutores de corrente e tubagens do gás danificados só podem ser efectuadas por técnicos especializados do serviço de assistência técnica. Se o aparelho estiver avariado, desligue a ficha da tomada ou desligue o disjuntor no quadro eléctrico e feche a alimentação de gás. Contacte o serviço de assistência técnica.
Se não for possível rodar um botão de comando ou se ele estiver solto, não pode continuar a utilizá-lo. Dirija-se de imediato ao serviço de assistência técnica, para que o botão de comando seja reparado ou substituído.
- Não utilize máquinas de limpeza a vapor para limpar o aparelho.
Se a placa de vidro estiver estalada ou apresentar falhas, pode dar origem a choques eléctricos. Desligue o disjuntor no quadro eléctrico. Contacte o serviço de assistência técnica.
Conhecer o aparelho
Na visão geral de modelos poderá encontrar o seu aparelho com as potências dos queimadores.
→ Página 2

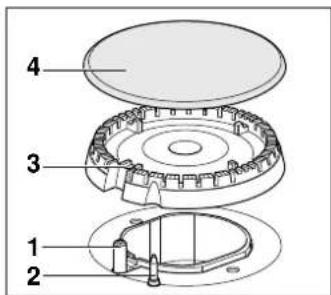

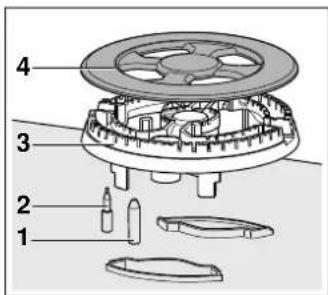

Elementos de comando e queimadores
Em qualquer comando está identificado o queimador correspondente. Com os comandos pode regular a potência necessária entre os valores máximos e mínimos.

Queimador controlado pelo comando
- Queimador desligado
Nível de potência máximo e ignição elétrica
Nível de potência mínimo
Para um funcionamento correcto do aparelho é importante certificar-se de que as grelhas e todas as peças dos queimadores estão correctamente colocadas. Não troque as tampas dos queimadores.


Os acessórios seguintes podem ser adquiridos através do Serviço de Assistência Técnica:

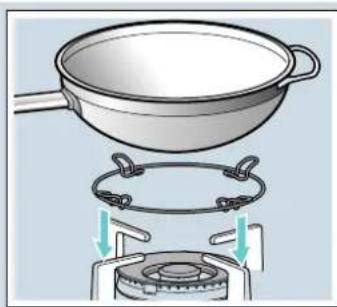

Apenas para ser usada em queimadores wok. Utilize recipientes para cozinhar com fundo côn-cavo.
Para prolongar a vida útil do aparelho recomenda-se a utilização da grelha adicional para wok.

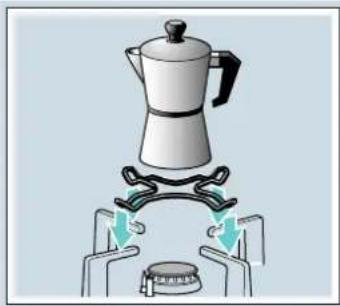

Apenas para ser usado no queimador mais pequeno. Utilize recipientes para cozinhar com diâmentro inferior a 12 cm.

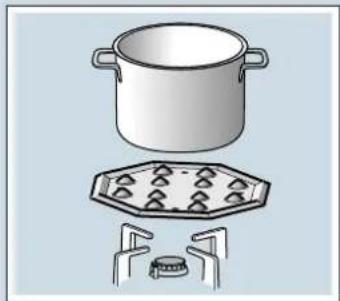

Este acessório destina-se unicamente a cozinhados a baixa temperatura. Pode ser usado com o queimador económico ou com o queimador normal. Caso a sua placa de cozinhar possua vários queimadores normais, recomenda-se a montagem da Simmer Plate no queimador normal da parte da frente ou de trás.
Coloque o acessório com as saliências para cima no suporte, e nunca diretamente no queimador.

Use o queimador exclusivamente para cozinhar com a potência mínima. Remova o queimador económico e substitua pelo Simmer Cap. Coloque o recipiente por cima da grelha e nunca diretamente por cima do Simmer Cap.
Código
HZ298110 Grelha adicional para wok: aço esmaltado HZ298114 Grelha adicional para cafeteira de café HZ298105 Simmer Plate HZ298104 Simmer Cap
O fabricante não se responsabiliza caso não utilize estes acessórios ou o faça de forma inadequada.

Queimadores a gás
Ligação manual
- Pressione os comandos do queimador selecionado e gire-os para a esquerda, até ao nível de potência mais elevado.
- Chegue um acendedor ou uma chama (isqueiro, fósforo, etc.) ao queimador.
Ignição automática
Se a sua placa de cozinhar possuir ignição automática (fichas):
- Pressione os comandos do queimador selecionado e gire-os para a esquerda, até ao nível de potência mais elevado. Enquanto os comandos estiverem pressionados, todos os queimadores apresentam faísca. A chama inflama-se. Aguarde alguns segundos.
- Solte os comandos.
- Gire os comandos para a posição desejada.
Se não houver ignição, desligue o queimador e repita os passos que foram descritos anteriormente. Desta vez mantenha os comandos pressionados durante mais tempo (até 10 segundos).

Aviso – Perigo de detonação!
Se a chama não se inflamar após 15 segundos, desligue o queimador e abra a porta ou a janela do compartimento. Aguarde, pelo menos, um minuto antes de ligar novamente o queimador.
Conselho: Garanta a máxima limpeza. Se as velas estiverem sujas, pode ocorrer uma ignição incorreta. Limpe as velas regularmente com uma escova pequena, não metálica. Preste atenção para que as velas não sejam sujeitas a impactos fortes.
Sistema de segurança
Esta placa de cozedura dispõe de um sistema de segurança (termopar) que impede a passagem do gás se os queimadores se apagarem acidentalmente.
- Acenda o queimador normalmente.
- Sem soltar o comando, mantenha-o firmemente pressionado durante 4 segundos após a chama se ter acendido.
Apagar um queimador
Rode o comando correspondente para a direita até à posição 0.
Alguns segundos depois de se apagar o queimador, emitir-se-á um som (som seco). Tal não é sinónimo de avaria, significa apenas que a segurança está desactivada.
Advertências
Durante o funcionamento do queimador, é normal que um ligeiro silvo seja emitido.
Quando utilizado inicialmente é normal que sejam libertados odores. Tal não constitui qualquer perigo nem é sinónimo de avaria. Os odores vão desaparecendo.
Uma chama cor-de-laranja é normal. Deve-se à presença de partículas de pó no ar, líquidos derramados, etc.
No caso de uma extinção acidental da chama do queimador, desligue o comando de accionamento do e não tente reacendê-lo durante, pelo menos, 1 minuto.
Recomendações para cozinhados
| Queimador Muito forte - Forte | Médio Lento | ||
| Queimador para wok | Ferver, cozer, assar, dourar, paellas, comida asiática (wok) | Reaquecer e manter quentes: pratos preparados, pratos cozinhados | |
| Queimador rápido | Escalopes, bifes, tortilhas, fritos | Arroz, bechamel, guisados | Cozinhar a vapor: peixes, hortaliças |
| Queimador normal | Batatas ao vapor, legumes frescos, guisados, massas | Reaquecer pratos cozinhados e mantê-los quentes e fazer estufados em lume brando | |
| Queimador econômico | Cozer: estufados, arroz-doce, caramelo | Descongelar e cozer lentamente: legumes, frutas, produtos congelados | Fazer/derreter: manteiga, chocolate, gelatina |

Recipientes para cozinhados
Recipientes apropriados
| Queimadores Diâmetro mínimo da base do recipiente para cozinhar | Diâmetro máximo da base do recipiente para cozinhar |
| Queimador para wok 22 cm 30 cm | |
| Queimador rápido 20 cm 26 cm | |
| Queimador normal 14 cm 22 cm | |
| Queimador econômico 12 cm 16 cm |
O recipiente não pode sobressair da margem da placa.
Advertências para utilização
As seguintes recomendações ajudá-lo-ão a poupar energia e a evitar danos nos recipientes:

Utilize recipientes de tamanho adequado a cada queimador.
Não utilize recipientes pequenos em queimadores grandes. A chama não deve tocar nos lados do recipiente.
Não utilize recipientes deformados que não fiquem estáveis sobre a placa de cozedura. Os recipientes poderiam virarse.
Utilize apenas recipientes de base plana e grossa.
Não deve cozinhar sem tampa ou com a tampa mal colocada. Grande parte da energia é desperdiçada.
Coloque o recipiente bem centrado sobre o queimador. Caso contrário, o recipiente poderá virarse.
Não coloque os recipientes grandes sobre os queimadores próximos dos comandos. Estes podem ficar danificados devido ao excesso de temperatura.
Coloque os recipientes sobre as grelhas e nunca directamente sobre o queimador.
Antes de utilizar, certifique-se de que as grelhas e as tampas dos queimadores estão bem colocadas.
Manuseie os recipientes com cuidado sobre a placa de cozedura.
Não golpeie a placa de cozedura, nem coloque pesos excessivos sobre a mesma.
Não utilize dois queimadores ou fontes de calor para um só recipiente.
Evite a utilização prolongada de grelhadores, caçarolas de barro, etc. na potência máxima.

Limpeza e manutenção
Limpeza
Deixe o aparelho arrefecer e limpe-o com uma esponja, água e detergente.
Depois de cada utilização, limpe a superfície dos respectivos elementos do queimador assim que o mesmo tiver arrefecido. Se forem deixados restos (alimentos ressequidos, gotas de gordura, etc.), por mínimos que sejam, estes irão ficar colados à superfície, sendo mais difíceis de remover. É necessário que os furos e as ranhuras estejam limpos para que a chama se forme correctamente.
O movimento de alguns recipientes pode deixar restos metálicos sobre as grelhas.
Limpe os queimadores e as grelhas com água e detergente e esfregue-os com uma escova não metálica.
Se as grelhas tiverem bases de borracha, tenha cuidado ao limpá-las. As bases podem soltar-se e a grelha pode riscar a placa de cozedura.
Seque sempre os queimadores e as grelhas completamente. Se houver água ou zonas húmidas, no início da cozedura, pode deteriorar o esmalte.
Depois da limpeza e secagem dos queimadores, verifique se as tampas estão bem colocadas sobre o difusor.
Atenção!
- Não tire os elementos de comando para limpar o aparelho. A entrada de humidade pode danificar o aparelho.
- Não utilize máquinas de limpeza a vapor. Poderá danificar a placa de cozedura.
- Nunca utilize produtos abrasivos, esfregões de aço, objectos cortantes, facas, etc. para remover restos de comida ressequidos da placa de cozedura.
Não utilize facas, raspadores ou utensílios similares para limpar a união do vidro com as tampas dos queimadores, os perfis metálicos nem os painéis de vidro ou alumínio, se existentes.
Manutenção
Limpe imediatamente, em caso de derrame de líquidos. Desta forma, evita que restos de comida se agarrem, o que dificulta a limpeza.
Não deslize os recipientes sobre o vidro, já que poderia riscar-se. Pelo mesmo motivo, não deixe cair objectos duros ou pontiagudos sobre o vidro. Não golpeie as esquinas da placa de cozedura.
Os grãos de areia (provenientes, por exemplo, da limpeza de legumes e hortaliças) riscam a superfície do vidro.
O açúcar queimado ou outros alimentos com elevado teor de açúcar que tenham sido derramados, devem ser imediatamente limpos da zona de cozedura utilizando uma espátula de vidro.

Defeito: O que fazer?
Em alguns casos, as avarias ocorridas podem ser fáceis de eliminar. Antes de contactar o serviço de assistência técnica, tenha em atenção as seguintes indicações:
| Anomalia Causa possível Solução | ||
| O funcionamento eléctrico geral está avariado. | Fusível defeituoso. Verificar o fusível na caixa geral de fusíveis e substituir, caso esteja avariado. | |
| O interruptor termomagnético ou diferencial disparou. Verificar se o interruptor termomagnético ou diferencial disparou no quadro de distribuição de energia. | ||
| O acendimento automático não funciona. | Podem existir restos de alimentos ou de produtos de limpeza entre as bugias e os queimadores. | Este espaço, entre a bugia e o queimador, deve estar limpo. |
| Os queimadores estão molhados. | Secar cuidadosamente as tampas dos queimadores. | |
| As tampas dos queimadores estão mal colocadas. | Certificar-se de que as tampas estão correctamente colocadas. | |
| O aparelho não está ligado à terra, está mal ligado ou a tomada de terra está defeituosa. | Contactar o instalador eléctrico. | |
| A chama do queimador não é uniforme. | As peças do queimador estão mal colocadas. | Colocar correctamente as peças sobre o queimador correspondente. |
| As ranhuras do queimador estão sujas. | Limpar as ranhuras do queimador. | |
| O fluxo de gás não parece normal ou não sai gás. | A passagem de gás está fechada por chaves intermédia. | Abrir as possíveis chaves intermédia. |
| Se o gás for fornecido por uma botija, verificar se esta não está vazia. | Substituir a botija. | |
| Há um cheiro a gás na cozi-nha. | Está uma torneira aberta. Fechar as torneiras. | |
| Acoplamento incorrecto da botija. Verificar se o acoplamento está correcto. | ||
| Possível fuga de gás. Fechar a torneira geral de segurança, arejar o espaço | ||
| onde se encontra e contactar imediatamente um técnico de instalação autorizado para fazer a revisão e certifica-ção da instalação. Voltar a utilizar o aparelho apenas quando tiver a certeza de que não existe qualquer fuga de gás na instalação ou no próprio aparelho. | ||
| O queimador desliga-se imediatamente após soltar o comando. | O comando não foi pressionado durante tempo suficiente. | Depois de o queimador estar aceso, manter o comando pressionado durante mais uns segundos. |
| As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador. | ||

Serviços Técnicos
Se solicitar o nosso Serviço de Assistência Técnica, deve indicar o número do produto (E-Nr.) e o número de fabrico (FD) do aparelho. Esta informação consta da placa de características, situada na parte inferior da placa de cozedura e na etiqueta do manual de utilização.
Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.
Ordem de reparação e apoio em caso de anomalias PT 21 4250 720
Confie na competência do fabricante. Assim, poderá ter a certeza de que a reparação é executada por técnicos especializados com a devida formação e com as peças de reparação originais para o seu aparelho.
Condições de garantia
Se, contrariamente às nossas expectativas, o aparelho apresentar algum dano ou se não cumprir com as exigências de qualidade previstas, solicitamos que nos comunique o mais rápido possível. Para que o serviço de garantia seja válido, o aparelho não deverá ter sido manipulado, nem submetido a uma má utilização.
As condições de garantia vigentes são as estabelecidas pelo representante da nossa empresa no país onde se realizou a compra. Informações pormenorizadas podem ser obtidas nos pontos de venda. É necessário apresentar o comprovativo de compra para beneficiar do serviço de garantia.
Reserva-se o direito de realizar alterações.

Protecção do meio ambiente
Se o símbolo ☒ estiver na placa de caraterísticas do aparelho, tenha em atenção as seguintes indicações.
Eliminação ecológica
Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.
A embalagem do seu aparelho foi fabricada com os materiais estritamente necessários para garantir uma protecção eficaz durante o transporte. Estes materiais são totalmente recicláveis, sendo assim reduzido o impacto ambiental. Convidamo-lo a participar também na conservação do meio ambiente, cumprindo com as seguintes recomendações:
■ deposite a embalagem no contentor de reciclagem adequado,
■ antes de se desfazer de qualquer aparelho, inutilizeo. Consulte a administração local para saber o endereço do centro de recolha de materiais recicláveis mais próximo e entregue aí o seu aparelho,
não deite fora o óleo utilizado pelo lava-louça. Guarde-o num recipiente fechado e entregue-o num centro de recolha ou, na sua falta, deposite-o num contentor de lixo orgânico (acabará por ser depositado num aterro controlado; provavelmente não é a melhor solução, mas desta forma evitamos a contaminação da água.
İçindekiler
