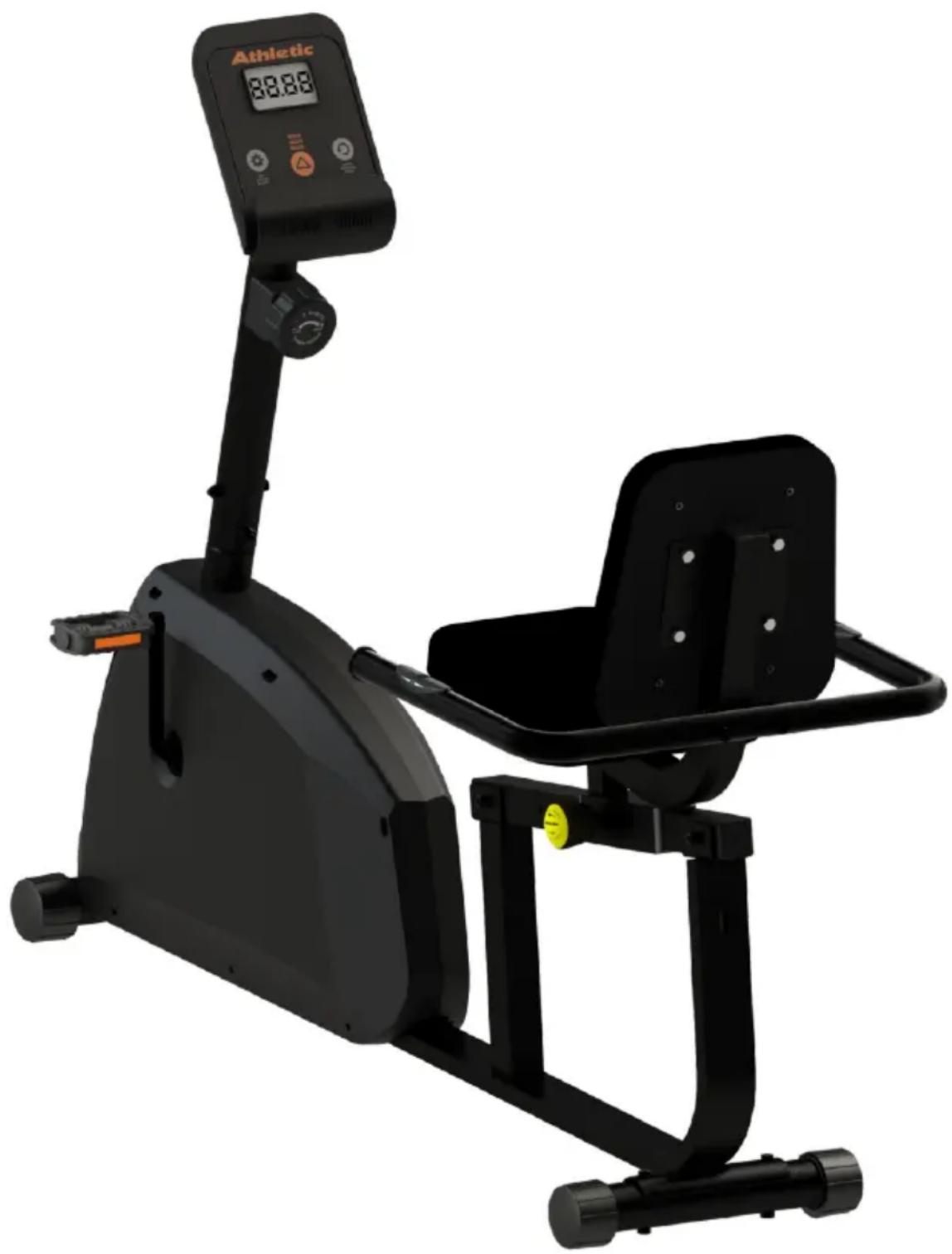

MANUAL DE UTILIZADOR CLT 10 Athletic
Manual de Instruções
- Monitor
- Regulador de Esforço
- Torre
- Suporte da Torre
- Pedal
- Carenagem
- Pé de Regulagem
- Trilho do Assento
- Manipulo
- Pegador
- Hand-Pulse
- Estofado
Especificações
| Peso máximo do usuário | 150 kg |
| Níveis de esforço | 8 níveis |
| Largura | 410 mm |
| Comprimento | 865 mm |
| Altura | 1085 mm |
Embalado
| Largura (Aproximadamente) | 410 mm |
| Altura (Aproximadamente) | 410 mm |
| Comprimento (Aproximadamente) | 410 mm |

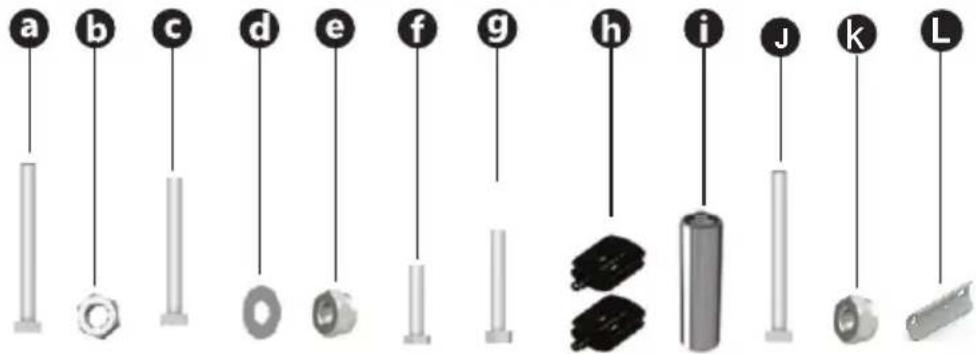

Verifique se todos os acessórios estão no equipamento:
a. 02 parafursos 5/16" x 2.1/2"
b. 02 porcas 5/16"
c. 02 parafusos 5/16" X 2.1/4"
d. 04 arruelas M8
e. 04 porca trava 5/16"
f. 08 parafusos M8
g. 02 parafusos 5/16" X 1.3/4"
h. 01 par de pedais
i. 02 pilhas AAA
j. 02 parafusos 3/8" X 2.1/2"
k. 02 porca 3/8"
L. 01 suporte do pegador
Montagem
NOTA: Coloque a embalagem com o equipamento em uma superfície nivelada. É recomendado que você coloque uma cobertura de proteção para seu piso. Tenha cautela quando estiver carregando e transportando o equipamento. Desembale e monte o equipamento onde o mesmo será utilizado. Se necessário, peça o auxilio de uma pessoa.
Passo 1

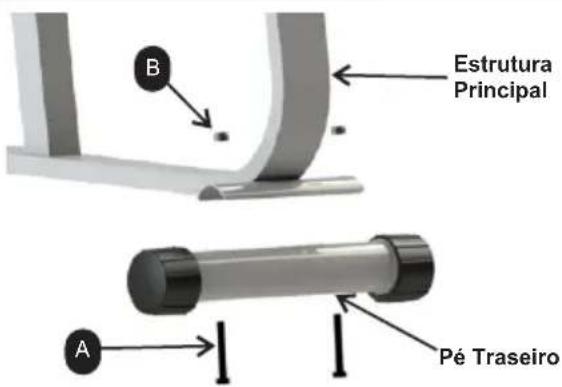

Montagem do Pé Traseiro
C
02 Parafusos 5/16" X 2.1/4"
B
2 Porcas 5/16"
Fixe o Pé traseira na Estrutura Principal utilizando 2 parafusos C e 2 porcas B.
Passo 2

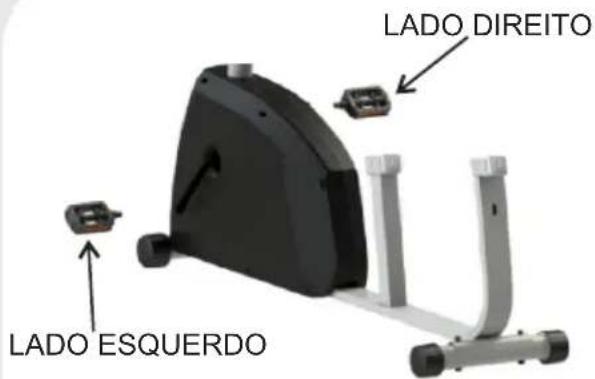

Montagem dos Pedais
H
1 par de pedais
Para fixar os pedais, é preciso observar o Pedal correto para cada lado da bicicleta. Cada pedal tem uma letra gravada em sua extremidade, veja imagem acima, sendo L= Pedal do lado esquerdo e R= Pedal do lado direito. O Pedal esquerdo deve ser rosqueado no sentido anti-horário e o Pedal direito no sentido horário. Aperte firmemente com a Chave de boca (não acompanha o produto).

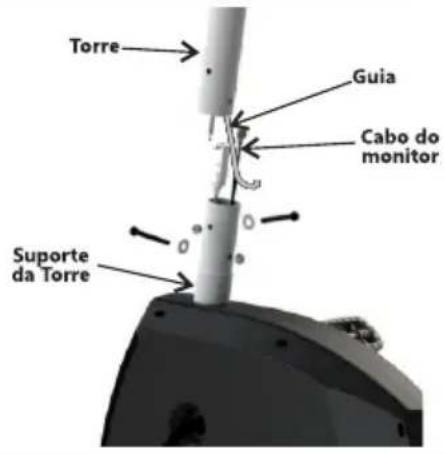

Aproxime a Torre da Estrutura principal, note que há uma guia dentro da Torre. Amarre firmemente a ponta desta Guia ao Cabo do monitor e puxe a outra extremidade da guia pela parte superior da Torre, até o cabo do monitor passar pela Torre, saindo na parte superior.
Na próxima página, veja como conectar os cabos do Regulador de esforço.
Para conectar os cabos do Regulador de esforço, veja as imagens abaixo, o cabo que está na Torre deve ser conectado ao suporte metálico que está no Suporte da torre.

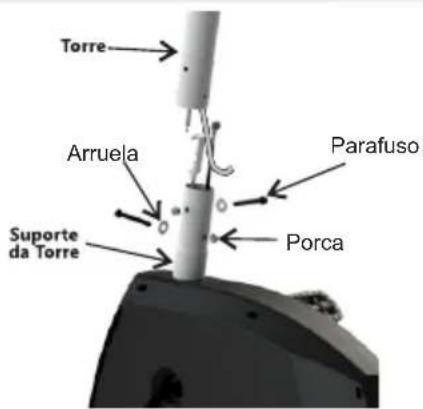

Após fazer esta conexão, encaixe a Torre no Suporte da Torre, alinhe os furos e fixe usando 2 Parafusos A, 2 Arruelas D e 2 Porcas trava E. Tenha cuidado para não danificar os cabos ao fixar os parafusos. Aperte firmemente.
NOTA: O regulador de esforço deve estar no nível 8 de esforço, para facilitar a conexão dos cabos.
Cuidadosamente, conecte os cabos do monitor ao respectivo cabo da torre. Armazene o excesso de cabo dentro da torre, para não danifica-lo.
Então, fixe o Monitor na torre utilizando 2 parafusos retirados previamente dele.

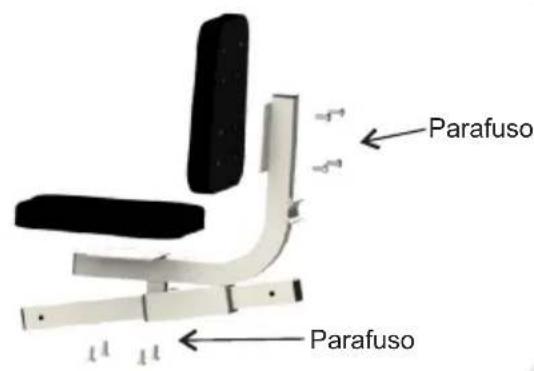

Realize a fixação do encosto e do assento do a estrutura, utilizando os 8 parafuros F. Aperte firmemente.
Passo 6
Montagem conjunto assento e estrutura
J
Fixe todo conjunto do assento a estrutura principa utilizando o 2 Parafuros J, 2 Arruelas D e 2 Porcas K. Aperte firmemente.
Passo 7
Montagem do Pegador fixo
G
Fixe o Pegador entre apoio do assento e o suporte L, utilizando 2 Parafusos G, 2 Arruelas D e 2 Porcas B. Aperte firmemente. Após realizar essa etapa, conecte os cabos do Hand-Pulse
MANUTENÇÃO PREVENTIVA
Limpeza
- Nunca use abrasivo ou solventes para a limpeza.
- Não deixe o equipamento exposto a agentes naturais tais como: luz solar, chuva, orvalho, poeira, maresia etc.
- Não coloque a bicicleta em ambientes empoeirados, úmidos, saunas ou em qualquer lugar não ventilado.
- Use sempre peças originais de reposição, pois a conservação/manutenção incorreta poderá acarretar danos ao produto, bem como a perda da garantia.

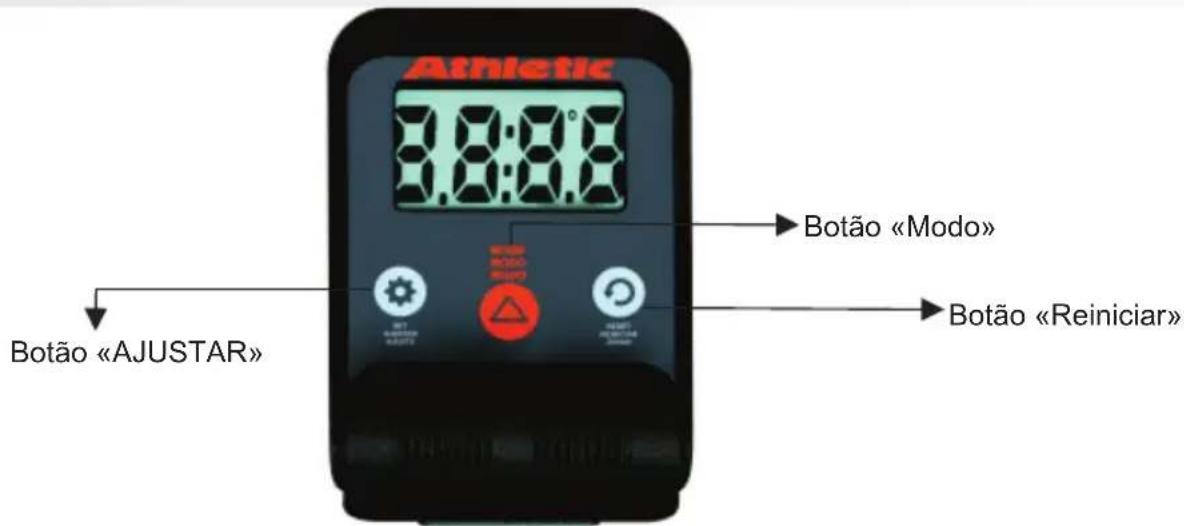

CONHEÇA O MONITOR E APROVEITE MELHOR SEU EQUIPAMENTO
Funções do Monitor
SCAN
Mostra as funções sequencialmente.
VELOCIDADE (km/h)
Marca a Velocidade em km/h.
DISTANCIA (km)
Marca a Distância Percorrida em km.
TEMPO (MM:SS)
Marca o tempo de treino.
CALORIAS (cal)
Faz a contagem das calorias queimadas.
ODÔMETRO (km)
Distância acumulada percorrida.
PULSO (bpm)
Mede os Batimentos Cardíacos.
O Regulador de Esforço, tem a função de variar o esforço tornando o exercício mais leve ou mais pesado. Para regular o esforço, basta rotacionar o manípulo de esforço no sentido horário para aumentar o esforço e anti-horário para diminuir o esforço.
Condições Gerais da Garantia
a. O atendimento em garantia será realizado somente mediante a apresentação da nota/cupom fiscal original de venda e nos limites fixados por este Termo. A garantia será prestada pela Assistência Técnica Autorizada que cobre os principais municípios no território nacional.
b. As condições estabelecidas neste Termo estão asseguradas ao primeiro comprador usuário deste produto pelo período determinado neste manual, o qual também inclui o período da garantia legal nos primeiros 90 (noventa dias), contado a partir da data de emissão da nota/cupom fiscal de venda e no caso de uso exclusivamente residencial.
c. Períodos de garantia e cobertura contados a partir da data de emissão da nota/cupom fiscal de venda, incluindo o prazo legal de 90 (noventa) dias:
| PEÇAS E COMPONENTES | ESTEIRAS | BICICLETAS E ELÍPTICOS | ESTAÇÕES DE MUSCULAÇÃO |
| Estrutura | 1 ano | 1 ano | 1 ano |
| Pintura (oxidação) | 1 ano | 1 ano | 1 ano |
| Motor | 1 ano | - | - |
| Placa Conversora | 1 ano | - | - |
| Monitor | 1 ano | 1 ano | - |
| Lona | 90 dias | - | - |
| Correia | 90 dias | 90 dias | - |
| Plataforma | 90 dias | - | - |
| Carenagem | 1 ano | 1 ano | 1 ano |
| Peças plásticas e de borracha | 1 ano | 1 ano | 1 ano |
| Cabo de energia | 1 ano | - | - |
| Regulador de esforço | - | 1 ano | - |
| Mão-de-obra | 1 ano | 1 ano | 1 ano |
| Defeitos de fabricação | 1 ano | 1 ano | 1 ano |
| Assento/Encosto/Roletes | - | 1 ano | 1 ano |
| Polias | - | - | 1 ano |
| Cabo de aço | - | - | 90 dias |
d. Peças consortadas ou trocadas nos termos desta garantia, não interrompem nem prorrogam o prazo de garantia originalmente estipulado.
e. A garantia não abrangerá os serviços de instalação e manutenção preventiva como: limpeza, lubrificação e regulagem do produto.
f. As despesas de deslocamento da Assistência Técnica Autorizada ao domicílio do cliente, correm por conta do mesmo. As despesas de transporte do produto do domicílio do cliente até a Assistência Técnica Autorizada e vice-versa, correm por conta do cliente.
Extinção da Garantia
a. Do decurso normal do prazo de sua validade.
b. O equipamento for entregue para o conserto a pessoas não autorizadas pelo Fabricante/Fornecedor, forem verificados sinais de violação de suas características originais ou montagem fora do padrão de fábrica.
c. Danos que este venha a sofrer em decorrência de mau uso, uso de produtos de limpeza impróprios, oxidação oriunda de agentes externos, intempéries, negligência, modificações, uso de acessórios não recomendados, mau dimensionamento para a aplicação a que se destina, quedas, perfurações, utilização e instalação em desacordo com o manual de instruções, ligações elétricas em tensões impróprias, sem aterramento, em redes elétricas mau dimensionadas e/ou sujeitas a flutuações excessivas e sobrecargas.
d. Para linha residencial fica proibida qualquer tipo de manutenção do equipamento pelo usuário ou de terceiro que não a Rede de Assistência Técnica.
e. O produto for utilizado em academias, condomínios, clínicas, clubes, sauna, submerso em água ou qualquer modo de uso que a este se assemelhe que não para o fim residencial ou a finalidade de aplicação a que se destina.
Observações:
a. No caso das esteiras, a falta de lubrificação periódica, ocasiona a perda total da garantia.
b. Cabos de aço, mosquetões quando existentes no produto, devem ser substituídos uma vez ao ano.
c. O Fabricante/Fornecedor não se responsabiliza por eventuais acidentes e suas consequências, decorrentes da violação das características originais ou montagem fora do padrão de fábrica de seus equipamentos.
d. São de responsabilidade do cliente as despesas decorrentes do atendimento de chamadas julgadas improcedentes.
PRODUZIDO NO PÓLO INDUSTRIAL DE MANAUS
