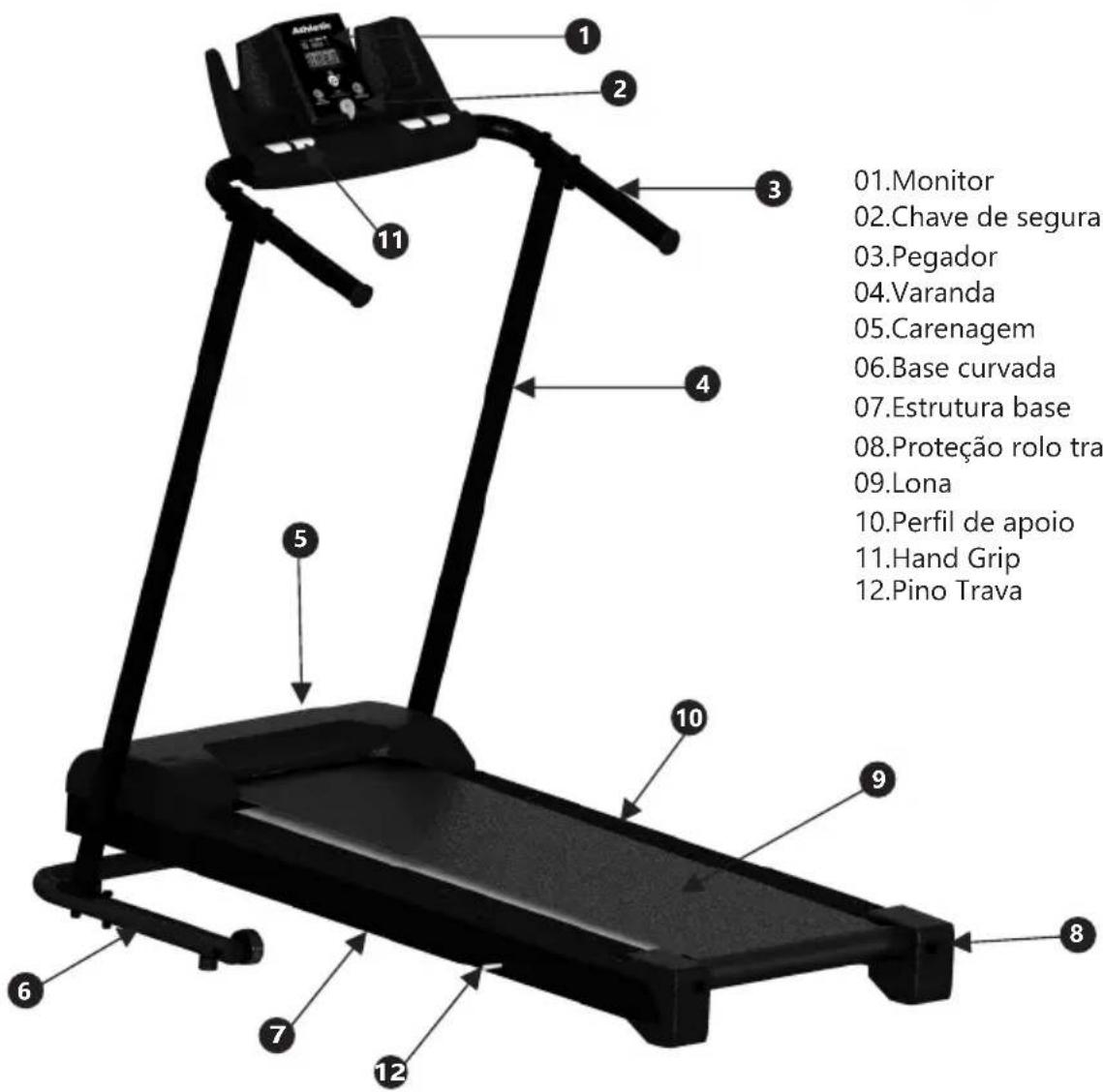

MANUAL DE UTILIZADOR Performance 310T Athletic
Manual de Instruções
LUBRIFICAR
PERIODICAMENTE
Usar Silicone Específico para Esteiras Elétricas
A CADA HORA DE USO,
DESLIGAR POR 30 MIN.
Esta ação evita o super
aquecimento do motor
ESPECIFICAÇÕES TÉCNICAS
Lona
| Largura | 330 mm |
| Comprimento | 2147 mm |
| Superfície de caminhada | 330x1010mm |
Embalado
| Largura (Aproximadamente) | 630mm |
| Altura (Aproximadamente) | 215mm |
| Comprimento (Aproximadamente) | 1370mm |
| Peso bruto | 26,50kg |
Motor
| Tipo | corrente contínua |
| Potência máxima | 4.0 HPM |
Consumo elétrico da esteira limpa e lubrificada
| Velocidade mínima | 1,0 km/h |
| Velocidade máxima | 12 ou 13 km/h |
| Peso máximo do usuário | 120 kg |
| Inclinação | fixa de 6,5% |
| Largura | 600 mm |
| Comprimento | 1341 mm |
| Altura | 1210 mm |
Rede elétrica
| Tensão | 110V/220V |
| Frequência | 50/60Hz |
| Tensão mínima | 99V |
| Tensão máxima | 242V |
| Disjuntor | 10A |
| Fiação | 1,5 mm ^2 |
MONTANDO SUA ESTEIRA
Kit de acessórios
A. 04 parafusos 4,8X13
B. 08 parafusos 5/16"x3/4"
C. 01 chave allen
D. 01 chave de segurança
E. 02 pilhas AA 1,5V
F. 08 Porcas 5/16"
Montagem
NOTA: Coloque a embalagem com o equipamento em uma superfície nivelada. É recomendado que você coloque uma cobertura de proteção para seu piso. Tenha cautela quando estiver carregando e transportando o equipamento. Desembale e monte o equipamento onde o mesmo será utilizado.

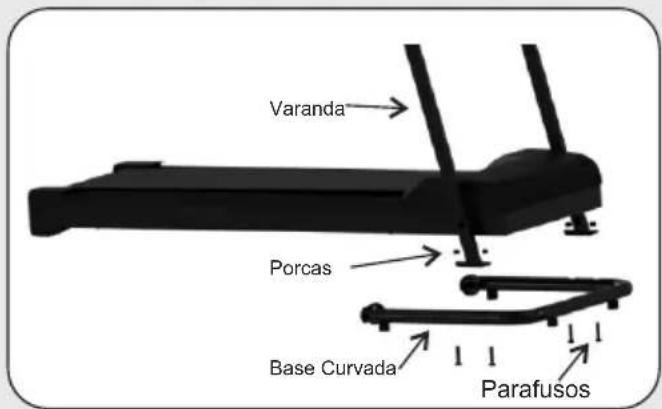

Passo 1
Montagem das Varandas e Base curvada
F
4 porcas
B
4 parafusos
Posicione as varandas sobre a base curvada e utilize 4 parafusos (B) debaixo para cima, como mostra a imagem, 4 porcas (F), com uma chave de boca segure a cabeça do parafuso e com outra chave de boca (não acompanha o produto) aperte firmemente.

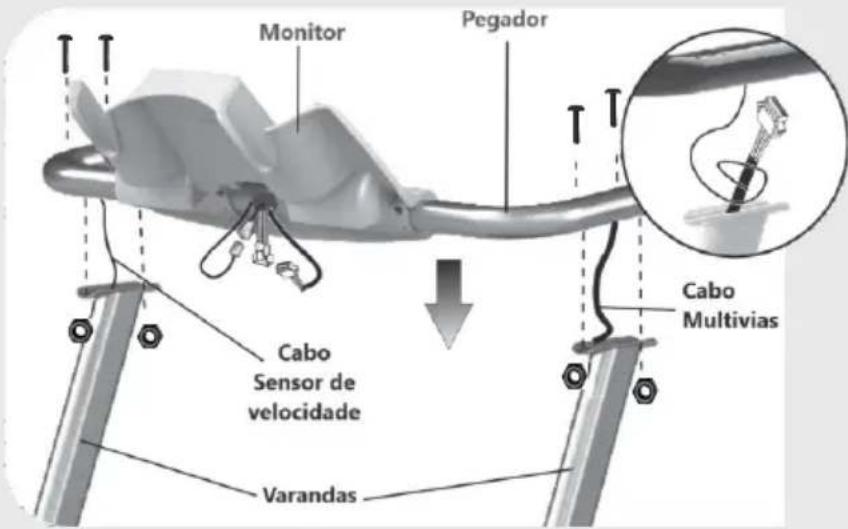

Passo 2
Montagem da Monitor / Pegador
B
4 parafusos
F
4 porcas
Aproxime o Conjunto Pegador e Monitor das Varandas, note que dentro do Tubo do pegador há dois cabos guias, amarre firmemente uma das guias no Cabo Multivias e passe-o por dentro do tubo, até o mesmo sair no furo central do tubo. Repita esta operação com o Cabo do Sensor de velocidade. Conecte todos os cabos como mostrado na figura, as sobras de cabo podem ser colocadas dentro do tubo ou da varanda. Em seguida alinhe os furos e fixe utilizando 4 Parafusos B e 4 porcas F de cada lado. Aperte firmemente.
De forma cuidadosa, gire o monitor até coincidir a furação do Monitor e do Tubo do pegador. Para fixar o Monitor use 4 Parafusos A, use uma chave Philips (não acompanha o produto). Aperte firmemente.
MONTAGEM CONCLUÍDA

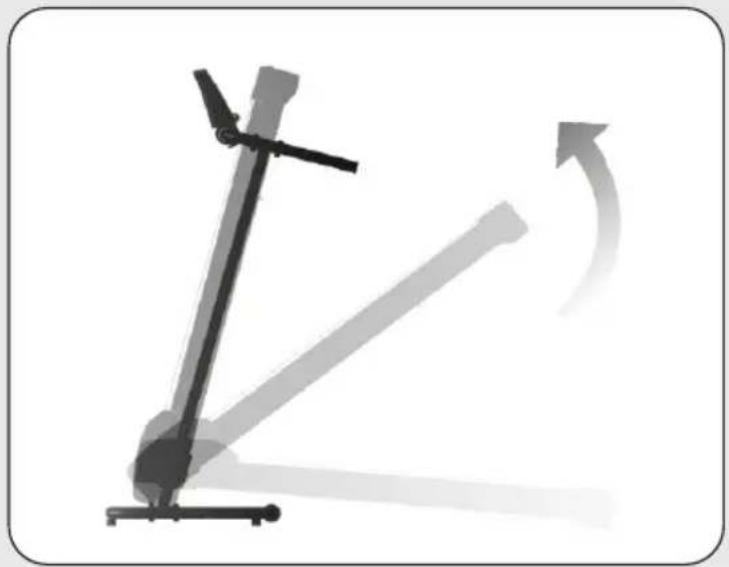

SISTEMA GUARDA FÁCIL
Sua esteira possui o sistema Guarda Fácil, que mantém a base levantada quando a esteira não está em uso, para economizar espaço.
Para isto levante a estrutura base e fixe com o pino situado na parte inferior da base até ele no furo existente na torre. Para usar a esteira novamente, puxe o pino, abaixo a base cuidadosamente até a posição de uso.

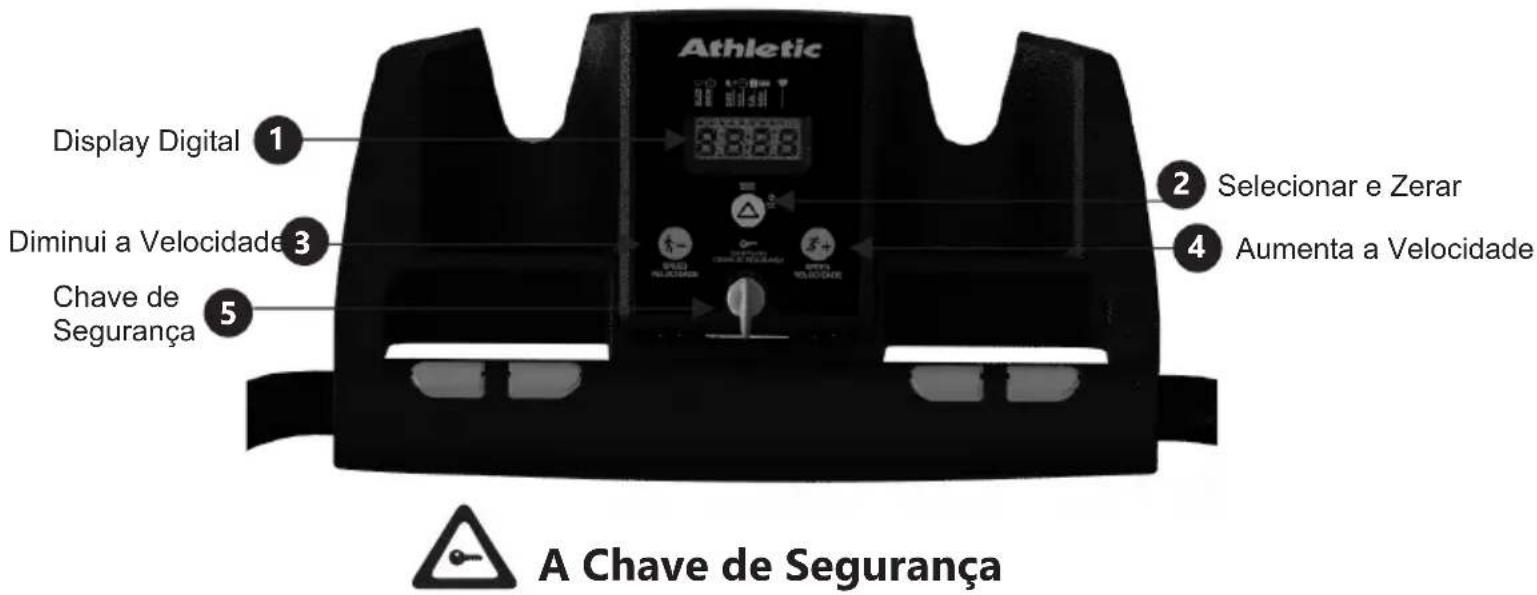

CONHEÇA O MONITOR E APROVEITE MELHOR SEU EQUIPAMENTO
Este é um item de segurança muito importante. O equipamento somente será ativado se a chave de segurança estiver no local de alojamento no monitor. Ao iniciar o exercício, insira a chave de segurança no monitor e prenda o clipe em sua roupa. Se algo errado ocorrer durante o exercício, a chave sairá do alojamento e a esteira para imediatamente.
Funções do Monitor
SCAN
Mostra as funções sequencialmente.
VELOCIDADE (km/h)
Marca a Velocidade em km/h.
DISTANCIA (km)
Marca a Distância Percorrida em km.
TEMPO (MM:SS)
Marca o tempo de treino.
CALORIAS (cal)
Faz a contagem das calorias queimadas.
ODÔMETRO (km)
Distância acumulada percorrida.
PULSO (bpm)
Mede os Batimentos Cardíacos.
Instalação das Pilhas no Monitor
Esta operação exige cuidado para não danificar a fiação elétrica do monitor. Se os fios forem esticados, amassados ou rompidos, o monitor e a esteira poderão perder sua funcionalidade.
O compartimento das pilhas está localizado dentro do monitor. Para acessar o porta pilha, é necessário desparafusar o monitor do suporte do monitor. (1) Segure o monitor apoiando sua parte frontal e retire os dois parafusos localizados na parte de trás. Cuidado para não forçar o suporte do monitor e causar danos ao produto. (2) Insira as duas pilhas AA de 1.5V observando a posição correta dos pólos (positivo / negativo). Para ajustar o calendário, retire as pilhas e coloque novamente.
Importante: Se o display ficar fraco, faltando dígitos ou apagado, troque as pilhas.
ATENÇÃO: O equipamento foi projetado para o uso de até 1 hora de forma contínua, devendo após isto ficar desligado por no mínimo 30 minutos, para resfriamento.
A não observância deste item pode provocar um super aquecimento, podendo trazer danos ao motor, placa, lona ou plataforma.
Alinhamento da Lona
Por motivos de variações, causadas pelas características físicas de cada pessoa (altura, peso, modo de caminhar, nivelamento de piso e etc), a lona poderá se deslocar para um dos lados.
Para ajustar, ligue a esteira na velocidade mínima e mantenha a esteira em funcionamento:
- Se a lona se deslocar para direita, gire 1/4 de volta o parafuso direito no sentido horário;
- Se a lona se deslocar para esquerda, gire 1/4 de volta o parafuso esquerdo no sentido horário;
- Se a lona estiver frouxa, gire os parafusos de regulagem do rolo esquerdo e direito no sentido horário 1/4 de volta, aumentando a tensão da lona;
- Se a lona estiver muito esticada, girar os parafusos de regulagem do rolo esquerdo e direito no sentido anti-horário 1/4 de volta, diminuindo a tensão da lona;
- Caminhe normalmente, caso seja necessário, repita os procedimentos.
Limpeza e Lubrificação de sua Esteira
A esteira já vem lubrificada da fábrica, não sendo necessário levar à assistência autorizada para regulagem e lubrificação para o primeiro uso. No entanto, recomendamos que uma vez ao mês, o usuário utilize silicone especial para esteiras elétricas, para manter a garantia e preservar a vida útil da lona de caminhada.
Para fazê-lo, siga o procedimento abaixo:
- Desligue a esteira e tire o cabo elétrico da tomada;
- Erga as laterais da lona e limpe o excesso de poeira com um pano seco;

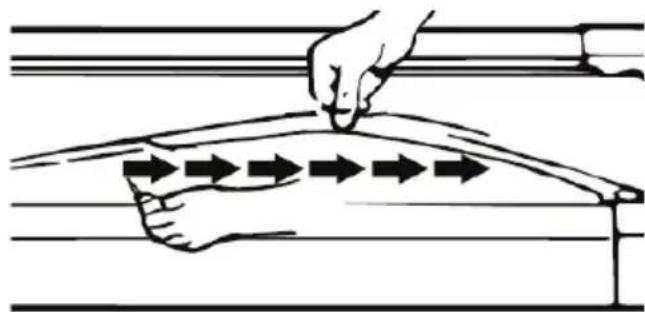

- Coloque 15 gotas de Silicone especial para esteiras elétricas sobre a plataforma, como mostra a ilustração abaixo. Essa quantidade é suficiente para lubrificar a lona, caso haja excesso, limpe com um pano.
Condições Gerais da Garantia
a. O atendimento em garantia será realizado somente mediante a apresentação da nota/cupom fiscal original de venda e nos limites fixados por este Termo. A garantia será prestada pela Assistência Técnica Autorizada que cobre os principais municípios no território nacional.
b. As condições estabelecidas neste Termo estão asseguradas ao primeiro comprador usuário deste produto pelo período determinado neste manual, o qual também inclui o período da garantia legal nos primeiros 90 (noventa dias), contado a partir da data de emissão da nota/cupom fiscal de venda e no caso de uso exclusivamente residencial.
c. Períodos de garantia e cobertura contados a partir da data de emissão da nota/cupom fiscal de venda, incluindo o prazo legal de 90 (noventa) dias:
| PEÇAS E COMPONENTES | ESTEIRAS | BICICLETAS E ELÍPTICOS | ESTAÇÕES DE MUSCULAÇÃO |
| Estrutura | 1 ano | 1 ano | 1 ano |
| Pintura (oxidação) | 1 ano | 1 ano | 1 ano |
| Motor | 1 ano | - | - |
| Placa Conversora | 1 ano | - | - |
| Monitor | 1 ano 1 ano | - | |
| Lona | 90 dias | - | - |
| Correia | 90 dias | 90 dias | - |
| Plataforma | 90 dias | - | - |
| Carenagem | 1 ano | 1 ano | 1 ano |
| Peças plásticas e de borracha | 1 ano | 1 ano | 1 ano |
| Cabo de energia | 1 ano | - | - |
| Regulador de esforço | - | 1 ano | - |
| Mão-de-obra | 1 ano | 1 ano | 1 ano |
| Defeitos de fabricação | 1 ano | 1 ano | 1 ano |
| Assento/Encosto/Roletes | - | 1 ano | 1 ano |
| Polias | - | - | 1 ano |
| Cabo de aço | - | - | 90 dias |
d. Peças consortadas ou trocadas nos termos desta garantia, não interrompem nem prorrogam o prazo de garantia originalmente estipulado.
e. A garantia não abrangerá os serviços de instalação e manutenção preventiva como: limpeza, lubrificação e regulagem do produto.
f. As despesas de deslocamento da Assistência Técnica Autorizada ao domicílio do cliente, correm por conta do mesmo. As despesas de transporte do produto do domicílio do cliente até a Assistência Técnica Autorizada e vice-versa, correm por conta do cliente.
Extinção da Garantia
a. Do decurso normal do prazo de sua validade.
b. O equipamento for entregue para o conserto a pessoas não autorizadas pelo Fabricante/Fornecedor, forem verificados sinais de violação de suas características originais ou montagem fora do padrão de fábrica.
c. Danos que este venha a sofrer em decorrência de mau uso, uso de produtos de limpeza impróprios, oxidação oriunda de agentes externos, intempéries, negligência, modificações, uso de acessórios não recomendados, mau dimensionamento para a aplicação a que se destina, quedas, perfurações, utilização e instalação em desacordo com o manual de instruções, ligações elétricas em tensões impróprias, sem aterramento, em redes elétricas mau dimensionadas e/ou sujeitas a flutuações excessivas e sobrecargas.
d. Para linha residencial fica proibida qualquer tipo de manutenção do equipamento pelo usuário ou de terceiro que não a Rede de Assistência Técnica.
e. O produto for utilizado em academias, condomínios, clínicas, clubes, sauna, submerso em água ou qualquer modo de uso que a este se assemelhe que não para o fim residencial ou a finalidade de aplicação a que se destina.
Observações:
a. No caso das esteiras, a falta de lubrificação periódica, ocasiona a perda total da garantia.
b. Cabos de aco. mosquetões quando existentes no produto. devem ser substituídos uma vez ao ano.
c. O Fabricante/Fornecedor não se responsabiliza por eventuais acidentes e suas consequências, decorrentes da violação das características originais ou montagem fora do padrão de fábrica de seus equipamentos.
d. São de responsabilidade do cliente as despesas decorrentes do atendimento de chamadas iulgadas improcedentes.
NOTA: O Fabricante/Fornecedor reserva-se o direito de promover alterações deste sem aviso prévio.
