Power Plus - équipement d'entraînement Athletic - Manual de utilização gratuito

Tipo de produto	Equipamento de treino multifunções
Marca	Athletic
Modelo	Power Plus
Dimensões (C x L x A)	120 x 80 x 200 cm
Peso	50 kg
Alimentação	Nenhuma (equipamento manual)
Funções principais	Múltiplos exercícios de musculação: supino, puxada alta, remada, desenvolvimento, agachamento, leg press, rosca direta, tríceps, etc.
Nível de resistência	Ajustável por seleção de peso (anilhas não incluídas)
Material	Aço de alta resistência com pintura eletrostática
Estofamento	Espuma de alta densidade revestida em courvim
Almofadas e apoios	Apoio para costas, assento almofadado, almofadas para pernas ajustáveis
Sistema de cabos	Cabos de aço revestidos com polias de nylon
Capacidade máxima de peso	150 kg (incluindo peso do utilizador e anilhas)
Manutenção e limpeza	Limpar com pano húmido e sabão neutro. Lubrificar cabos e polias periodicamente com óleo de silicone.
Segurança	Base antiderrapante, ganchos de segurança, alavancas de bloqueio rápido, cinta de segurança para agachamento.
Peças sobressalentes	Cabos, polias, anilhas de peso, almofadas, parafusos e porcas disponíveis separadamente.
Reparabilidade	Reparável: peças standard facilmente substituíveis pelo utilizador ou assistência técnica.
Garantia	2 anos contra defeitos de fabrico
Informações gerais	Equipamento indicado para uso doméstico e pequenos ginásios. Manual de instruções incluído em português.

Perguntas frequentes - Power Plus Athletic

Qual o peso máximo suportado pelo Athletic Power Plus?

O peso máximo suportado é de 150 kg, considerando o peso do utilizador e as anilhas.

Como montar o equipamento?

Consulte o manual de instruções incluído. Recomenda-se a montagem por duas pessoas e a utilização de ferramentas adequadas.

Que exercícios posso fazer?

Pode realizar múltiplos exercícios como supino, puxada alta, remada, desenvolvimento, agachamento, leg press, rosca direta e tríceps.

Como ajustar a resistência?

A resistência é ajustada colocando ou removendo anilhas nos suportes apropriados. O equipamento não inclui anilhas.

Como limpar e manter o equipamento?

Limpe com um pano húmido e sabão neutro. Não use produtos abrasivos. Lubrifique cabos e polias com óleo de silicone periodicamente.

O equipamento é seguro?

Sim, possui base antiderrapante, ganchos de segurança e alavancas de bloqueio rápido. Use sempre a cinta de segurança durante o agachamento.

Onde posso comprar peças sobressalentes?

As peças sobressalentes como cabos, polias e almofadas podem ser adquiridas no site oficial ou em lojas especializadas.

O equipamento precisa de ferramentas para montagem?

Sim, são necessárias ferramentas como chaves Allen e chaves de boca, geralmente incluídas no kit de montagem.

Qual a altura máxima recomendada do utilizador?

O equipamento é adequado para utilizadores com altura até 1,90 m, graças aos ajustes dos assentos e apoios.

Posso usar o equipamento ao ar livre?

Não é recomendado. O equipamento deve ser usado em interior para evitar danos causados pela humidade e variações climáticas.

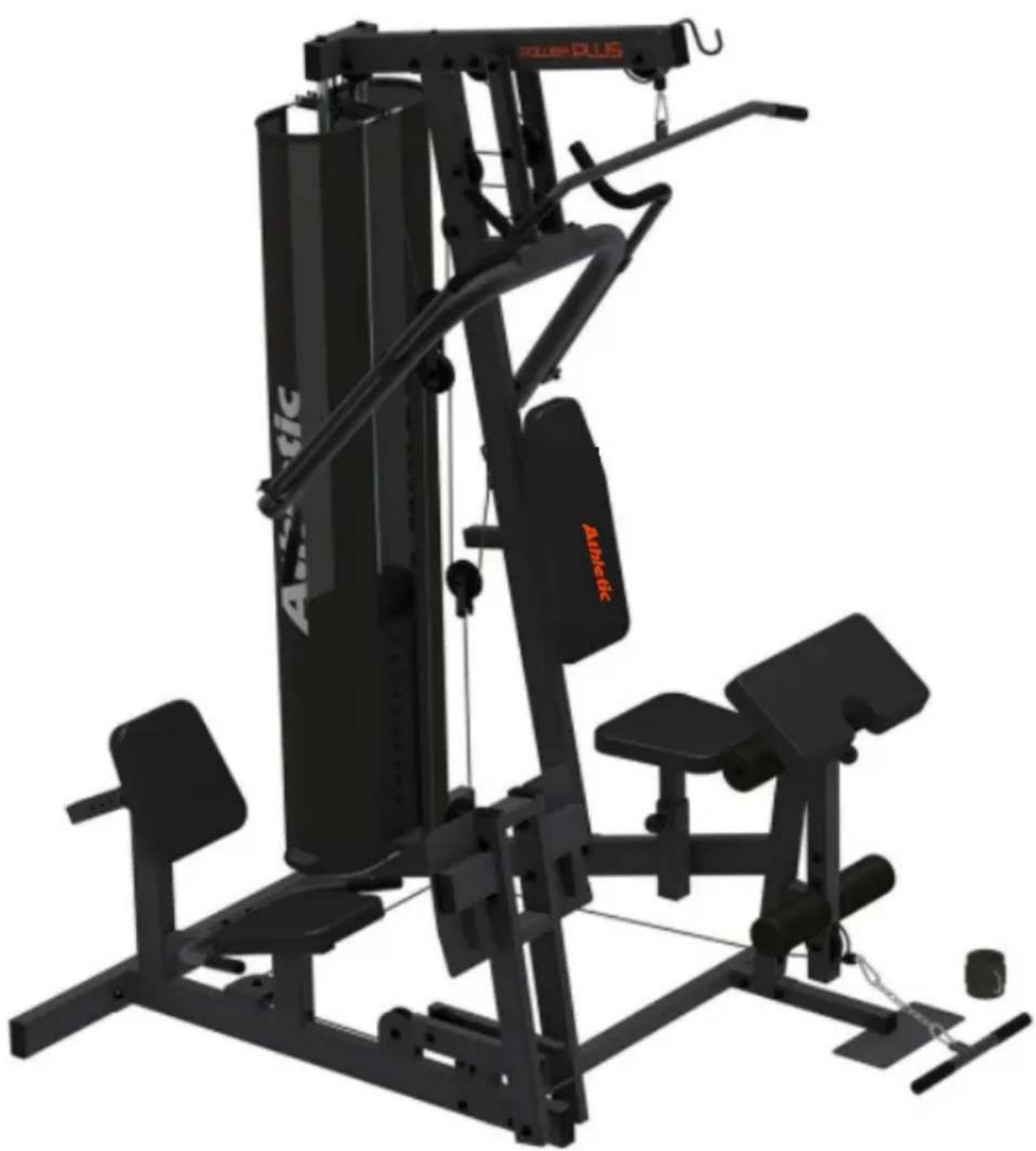

MANUAL DE UTILIZADOR Power Plus Athletic

Estação de Musculação

Manual de Instruções

MONTANDO SUA ESTAÇÃO DE MUSCULAÇÃO 05

GARANTIA 15

Obrigado por adquirir um produto Merco Fitness!

É com grande satisfação que oferecemos à você, orientação, incentivo e oportunidade de praticar exercícios aeróbicos e musculares, conquistando assim a preparação física necessária pra se sentir bem.

A Merco Fitness lhe garante um produto confiável e moderno, produzido com alta tecnologia por pessoas que se preocupam com o seu bem estar.

Este manual aborda os principais dados, a estrutura básica e principais procedimentos de operação e manutenção preventiva. Ele irá ajudá-lo a se familiarizar com todas as funções do equipamento, para que você o desfrute por muito tempo.

ATENÇÃO

Leia com atenção as orientações de uso e segurança contidas neste manual. Siga as orientações para a correta montagem do produto.

Cuidado: não insira nenhum objeto nas aberturas dos produtos. Mantenha-se afastado das partes móveis.

Proteção e segurança: é responsabilidade do proprietário garantir que todos os usuários estejam corretamente informados sobre precauções de segurança, uso, manutenção e cuidados com o produto.

Uso inadequado para crianças e animais

PESO MÁXIMO DO USUÁRIO

MAX 150kg

Leia atentamente este manual antes de usar o produto e conserve-o para futuras consultas, evitando danos físicos. É de responsabilidade do proprietário garantir que todos os usuários do equipamento sejam informados adequadamente das precauções de segurança.

Considerações gerais

• Posicione o equipamento em superfície nivelada, no mínimo 30 cm afastada de qualquer parede, mantendo livre de qualquer obstáculo.
• Nunca permita o uso do equipamento por mais de uma pessoa ao mesmo tempo.
• Este produto não está destinado ao uso de pessoas (incluindo crianças) com alguma redução de capacidade física, sensorial ou mental, falta de experiência e conhecimento, a menos que se tenha dado as devidas instruções de uso do produto e esteja sob cuidados de uma pessoa responsável por sua segurança. As crianças devem ser observadas para que não brinquem com o produto, estando ou não em uso.
• Consulte seu médico antes de iniciar e durante qualquer programa de exercício. Atenção especial deve ser dada à crianças, gestantes, idosos, pessoas com problemas cardíacos e portadores de alguma deficiência.
• Mantenha distante do equipamento, crianças e animais de estimação, principalmente durante o uso e não insira ou deixe objetos nas aberturas do equipamento.
• Vista trajes esportivos adequados. Não use roupas folgadas que eventualmente possam ficar presas ao equipamento. Use sempre tênis para exercitar-se. Não ande descalço ou com sandálias.

Conservação e limpeza

• Periodicamente certifique-se que o equipamento esteja em boas condições de uso, verificando as conexões e elementos de fixação.
• A limpeza do equipamento deve ser feita apenas com pano umedecido com água. Nunca use abrasivos, álcool ou solventes para a limpeza.
• Não deixe o equipamento exposto a agentes naturais tais como: luz solar, chuva, orvalho, poeira, maresia etc. Não coloque-a em ambientes empoeirados, úmidos, saunas ou em qualquer lugar não ventilado.
• Use sempre peças originais de reposição, pois a conservação ou manutenção incorreta poderá acarretar danos ao produto, bem como a perda da garantia.

Observações

A. São de responsabilidade do cliente as despesas decorrentes do atendimento de chamadas julgadas improcedentes.
B. Nenhum revendedor ou Assistência Técnica Autorizadatem autorização para alterar este Termo ou assumir compromissos em nome do fabricante.
C. não se responsabiliza por eventuais acidentes e suas consequências, decorrentes da violação das O fabricante características originais ou montagem fora do padrão de fábrica de seus produtos.

NOTA: As figuras e fotos contidas neste manual são meramente ilustrativas. O fabricante reserva-se o direito de alterar as especificações técnicas e de design sem aviso prévio. Este manual pode ilustrar opcionais que não fazem parte do equipamento adquirido.

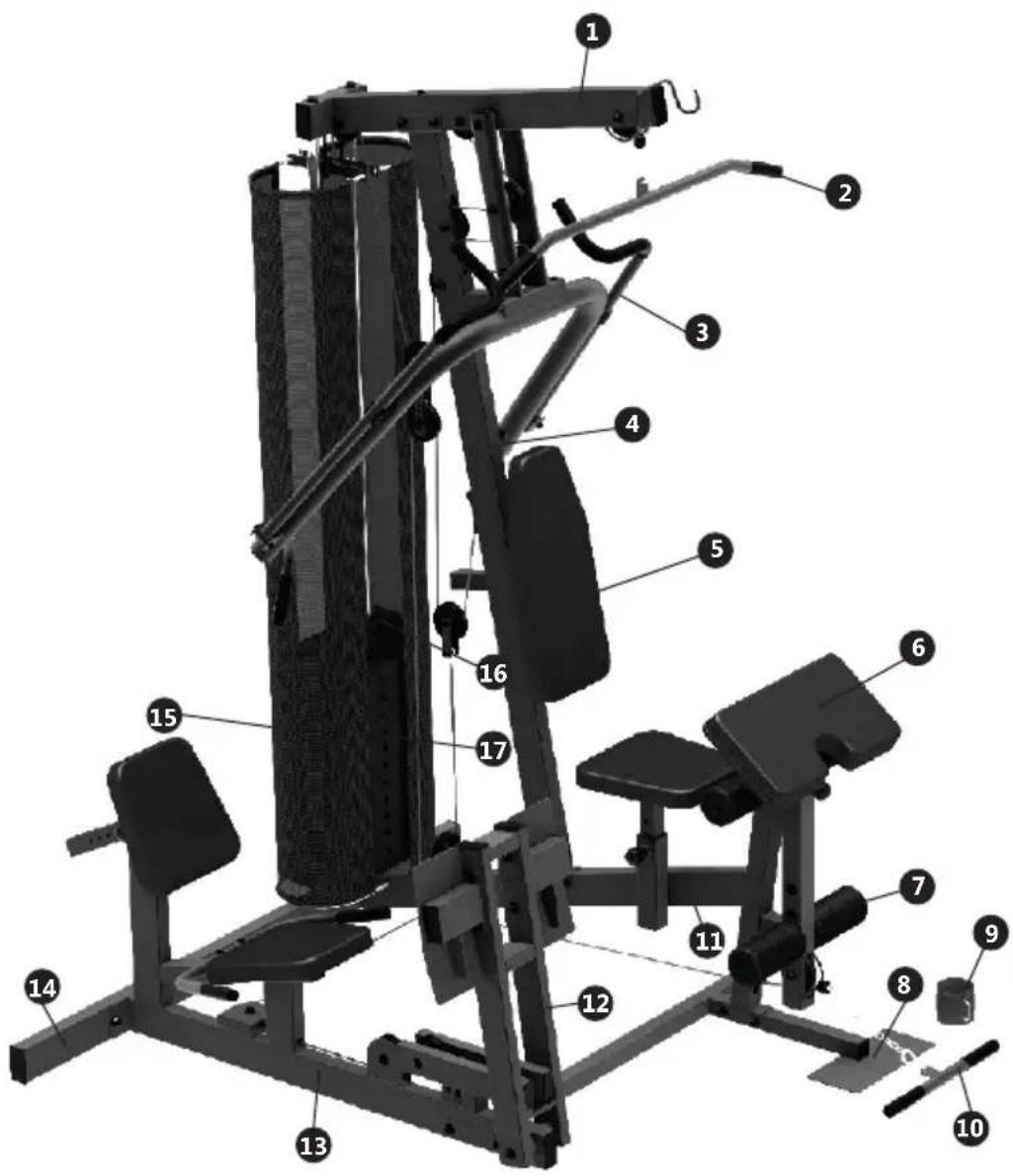

COMPONENTES E ESPECIFICAÇÕES TÉCNICAS

1- Estrutura superior
2- Barra grande
3- Braços articulados
4- Torre
5- Encosto
6- Apoio dos braços
7- Extensor de pernas
8- Apoio de pés
9- Barra pequena
10- Tornozeleira
11- Estrutura principal
12- Estrutura de movimento
13- Estrutura Leg Press
14- Apoio traseiro
15- Tela de proteção
16- Placa de peso superior
17- (12x) Placas de peso

Produto Montado

Comprimento máximo 1630 mm

Produto Embalado

Peso bruto 174,7 Kg

	Box 1 (2x)	Box 2 (1x)	Box 3 (4x)
Altura (caixa papelão)		180 mm	180 mm 140 mm
Largura (caixa papelão)		900 mm	270 mm 195 mm
Comprimento (caixa papelão)		1230 mm	1950 mm 385 mm

MONTANDO SUA ESTAÇÃO DE MUSCULAÇÃO

NOTA: Durante a montagem do produto não aperte por completo os parafusos. Quando concluída revise todos os parafusos fazendo um re-aperto e fixando-os completamente.

Kit de acessórios

Confira se todos os acessórios encontram-se junto ao equipamento:

Montagem

NOTA: Tenha cautela quando estiver carregando e transportando o equipamento. Coloque a embalagem com o equipamento em uma superfície nivelada. Desembale e monte o equipamento onde o mesmo será utilizado. É recomendado que você coloque uma cobertura para a proteção do piso. Se necessário, peça auxílio de outra pessoa para a montagem.

PASSO 1| Montagem da estrutura principal I

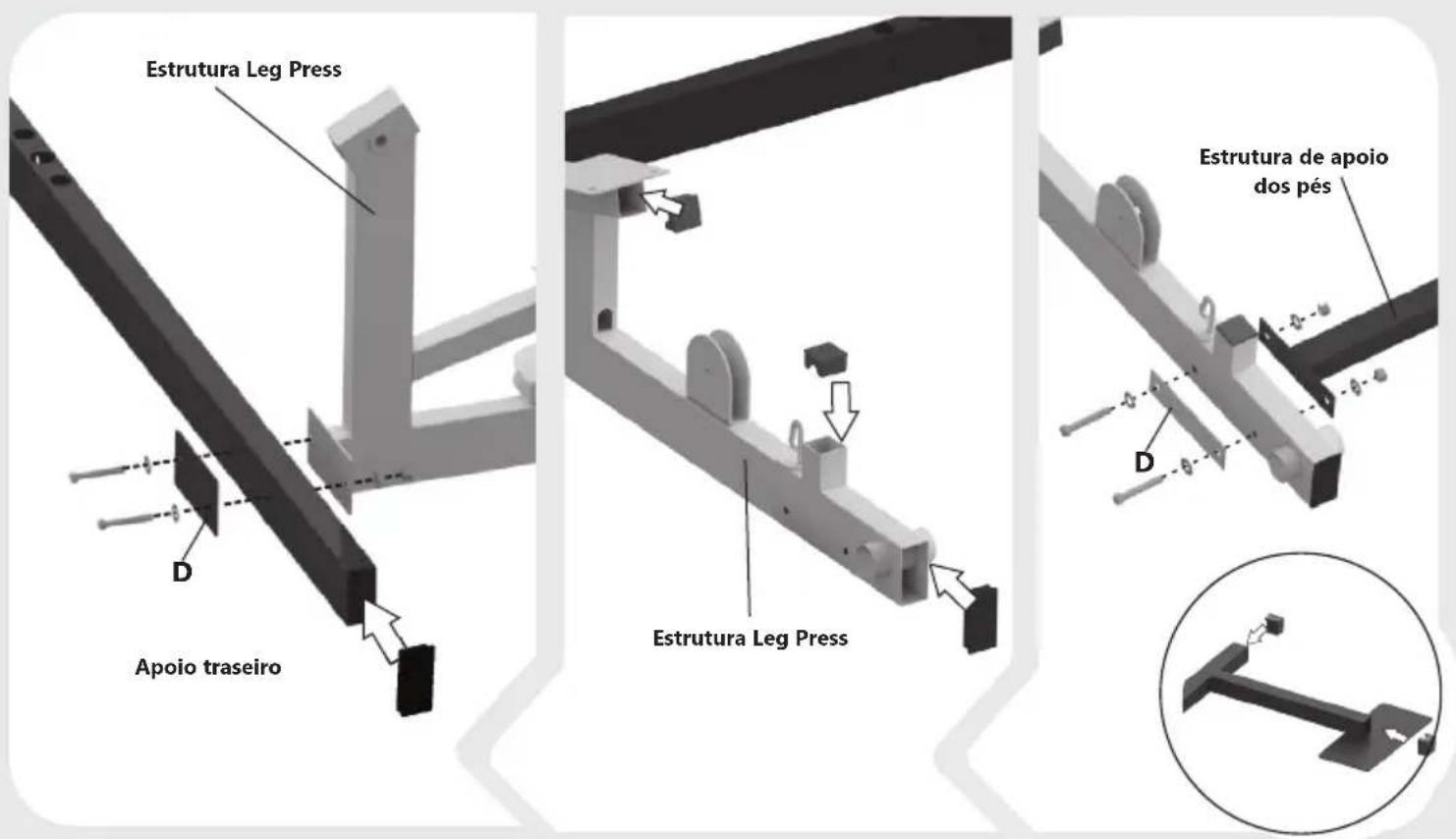

• Alinhe os furos do Apoio traseiro com os da Estrutura do Leg Press e Chapa de fixação D. Fixe utilizando 2 Parafusos A, 4 Arruelas B e 2 Porcas C.
• Fixe a Estrutura de Apoio de Pés na Estrutura do Leg Press utilizando a Chapa de fixação D, 2 Parafusos A, 4 Arruelas B e 2 Porcas C.

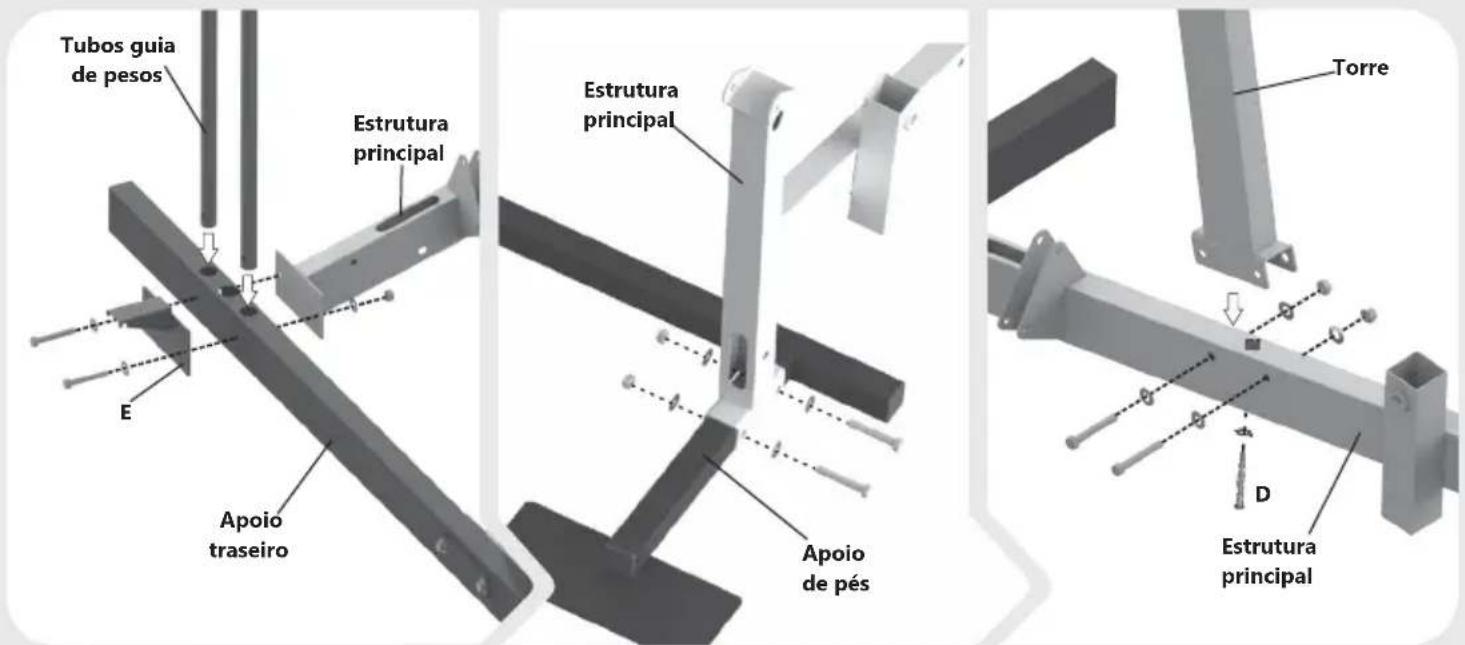

- Primeiro insira os Tubos guia do peso no Apoio traseiro alinhando as furações, feito isso, alinhe as furações do Apoio traseiro, com as da Estrutura principal e Suporte de fixação E. Fixe tudo com 4 arruelas B, 2 parafusos A e 2 porcas C.

- Fixe o Apoio de pés na Estrutura principal utilizando 4 arruelas B, 2 porcas C e 2 parafusos A. Por fim, encaixe a Torre, conforme as furações, na Estrutura principal e fixe utilizando 5 arruelas B, 2 parafusos A, 2 porcas C e 1 parafuso D.

PASSO 3

Montagem do conjunto de pesos

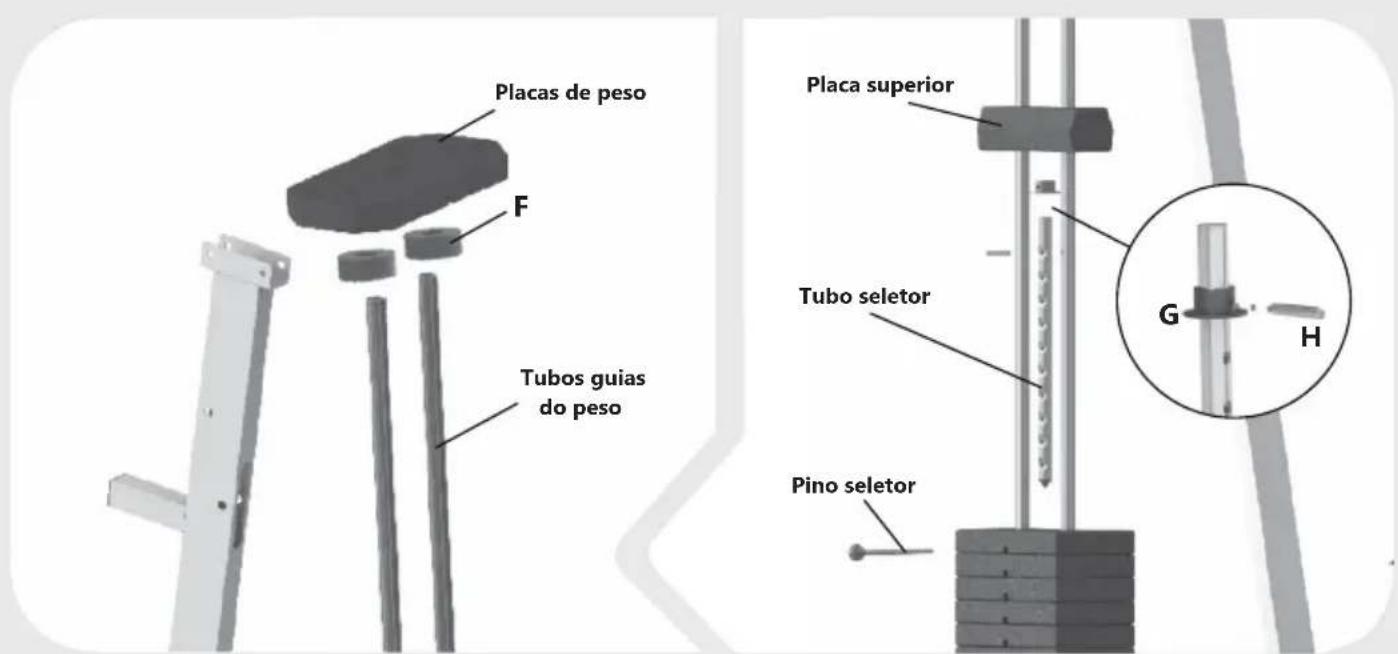

- Coloque os Amortecedores F e as Placas de pesos nos Tubos guias. Monte os pesos com a fenda para baixo. - Monte no Tubo seletor a bucha G e fixe no primeiro furo com o pino H (imagem detalhe), após isto insira o tubo seletor nas placas de peso alinhando os furos e fixando com o Pino seletor. Em seguida, posicione a Placa Superior sobre esse conjunto. Obs.: Ocasionalmente os itens G e H podem vir montados junto à placa superior.

PASSO 4

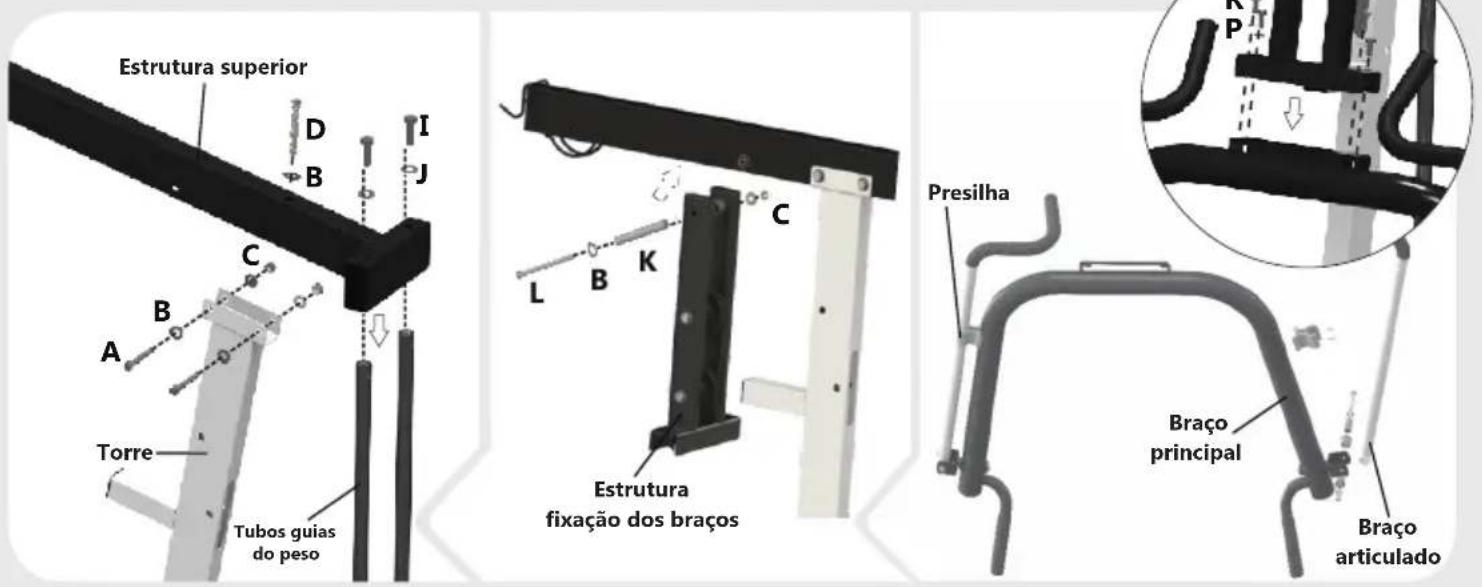

Montagem da estrutura superior e braços

• Encaixe a Estrutura superior na Torre fixando com 2 parafusos A, 5 arruelas B, 2 porcas C e 1 parafuso D. Nos Tubos guias do peso, fixe utilizando 2 parafusos I e 2 arruelas J.
• Encaixe a Estrutura fixação dos braços e fixe-a utilizando 1 parafuso L, 2 arruelas B, 1 porca C, e uma bucha K. -Identifique o braço articulado a ser montado (D= Direito, E=Esquerdo) e fixe-o no braço principal utilizando 1 parafuso O, 2 buchas M, 1 bucha N, 2 arruelas P e 1 porca Q que encontram-se pré fixadas no braço articulado.

Repita o mesmo procedimento para o outro braço.

- Fixe o Braço principal na Estrutura de fixação dos braços com 4 parafusos R e 4 arruelas P.

PASSO 5

Montagem do encosto e assento

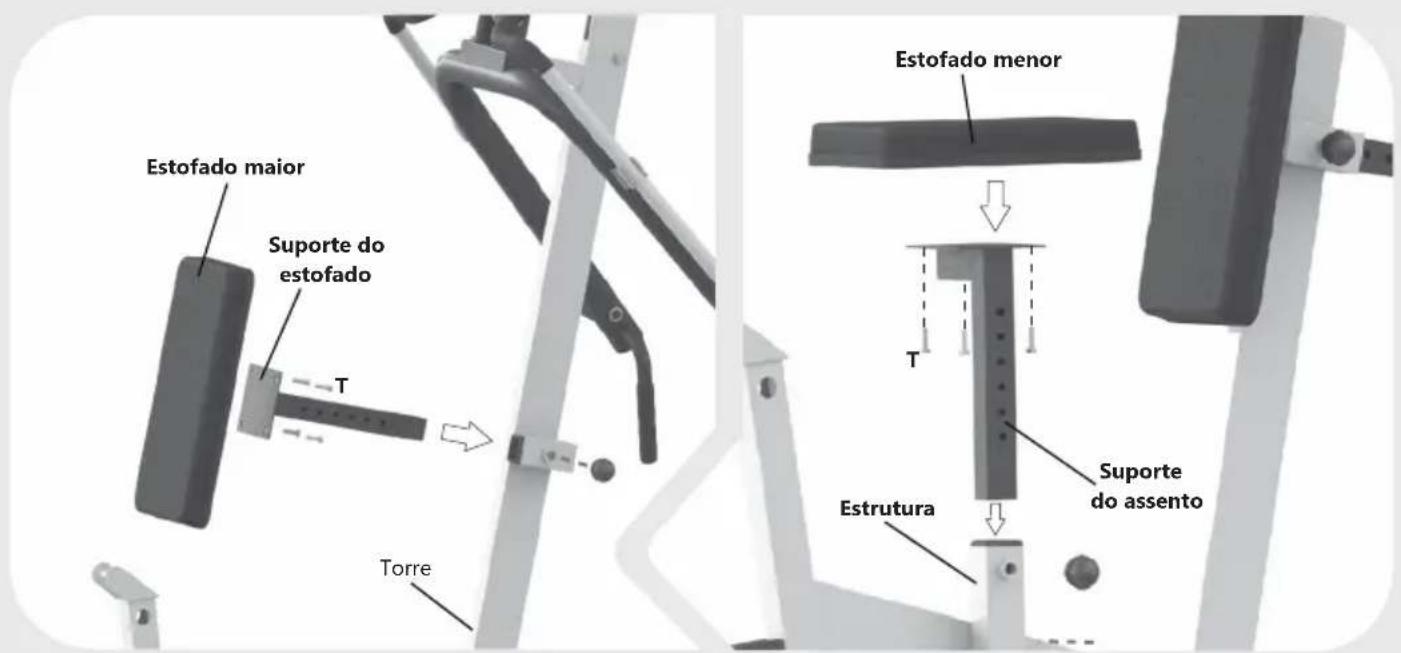

- Fixe o Estofado maior no Suporte do estofado utilizando 4 parafusos T, Encaixe o Suporte do estofado na Torre e utilize um Manípulo U para fixar. Fixe o Estofado menor no Suporte do assento utilizando 4 parafusos T, encaixe o Suporte do assento na Estrutura e utilize um Manípulo U para fixar.

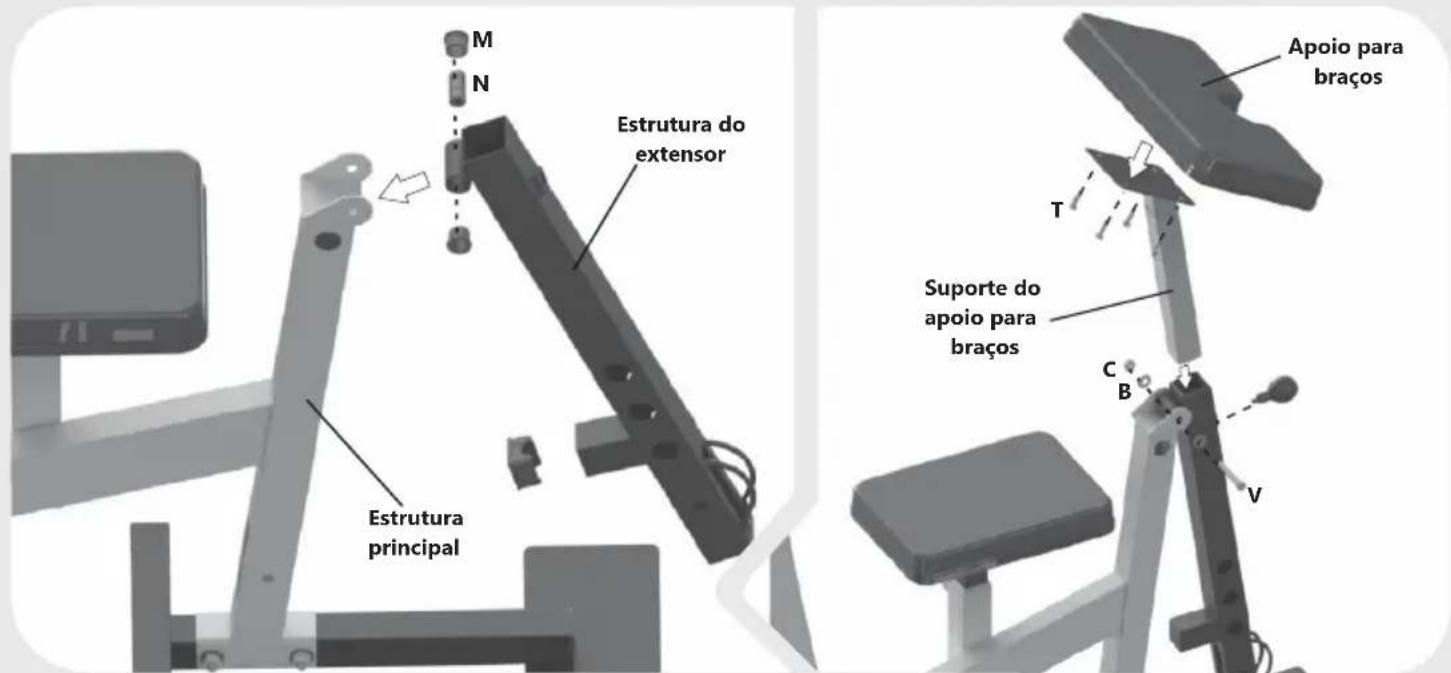

• Coloque a bucha N na Estrutura do extensor, feito isso encaixe-a na Estrutura principal e fixe utilizando 2 arruelas B, 1 porca C e 1 parafuso V, apertando bem.
• Fixe o Apoio para braços no Suporte do apoio correspondente utilizando 4 parafusos T e encaixe o Suporte do apoio na Estrutura e utilize um Manípulo U para fixar.

Eventualmente o estofado de apoio para braços pode ser de outro modelo (sem o corte na espuma).

Essa diferença é apenas estética e não interfere na execução do exercício.

PASSO 7

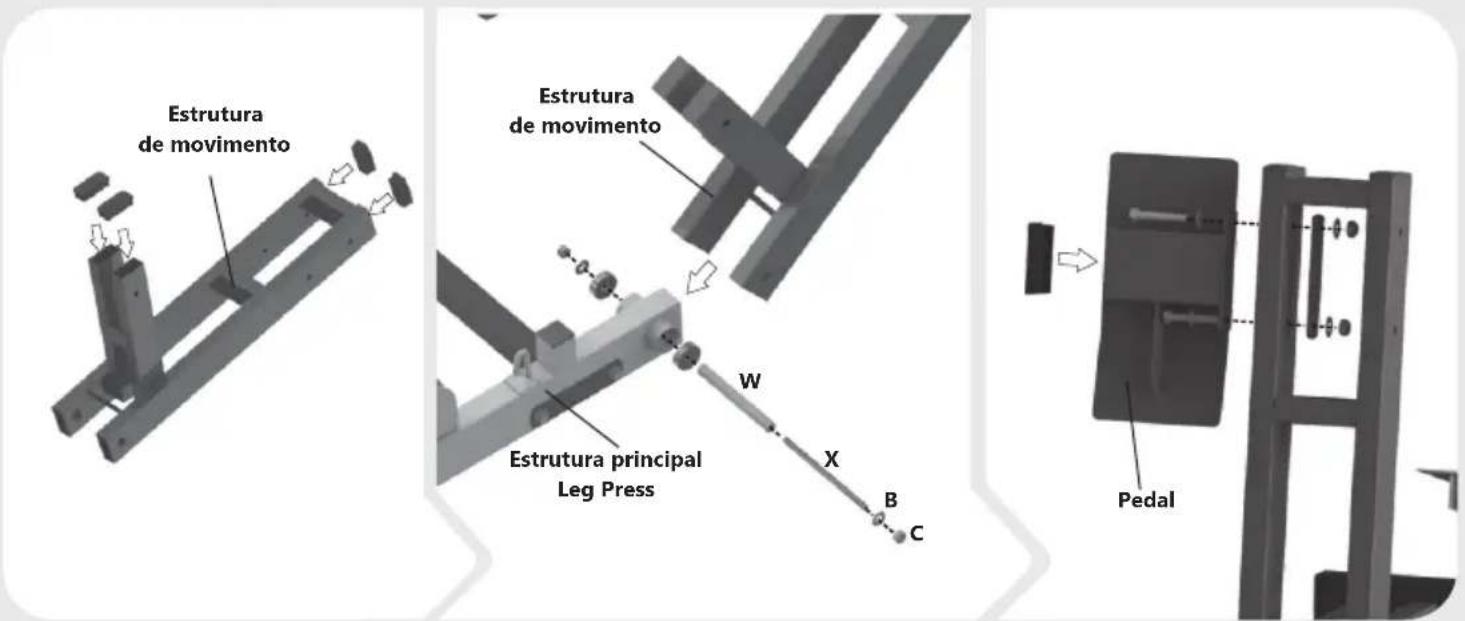

Montagem da Estrutura de movimento da Leg Press

• Fixe a Estrutura de movimento na Estrutura principal da Leg Press utilizando o Eixo X, o Tubo de articulação W, 2 Arruelas B e a Porca C.
• Fixe os pedais da Leg Press na Estrutura de movimento (D=Direito, E=Esquerdo) utilizando 2 Parafusos AB, 4 Arruelas B, 2 Porcas C e 1 Chapa de fixação AP. Repita o mesmo procedimento para o outro pedal.

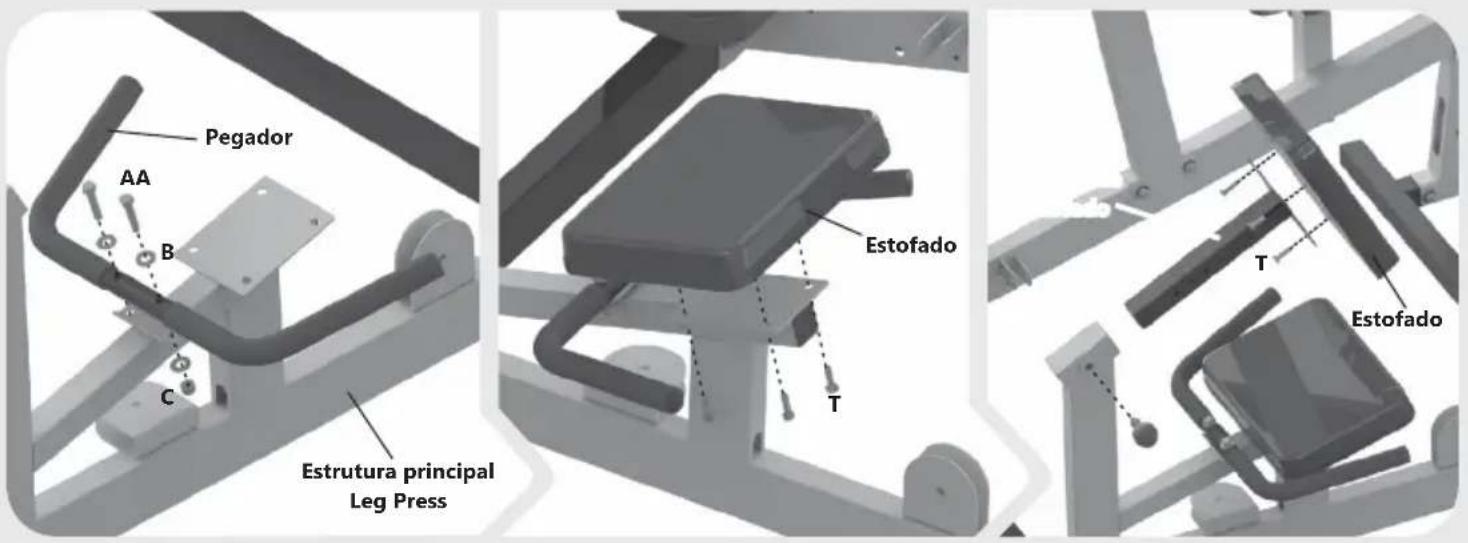

• Fixe o Pegador na Estrutura principal da Leg Press utilizando 2 Parafusos AA, 4 Arruelas B e 2 Porcas C.
• Fixe o Estofado na Estrutura principal da Leg Press utilizando 4 Parafusos T.
• Fixe o Estofado no Suporte do estofado utilizando 4 Parafusos T, em seguida insira o conjunto na Estrutura Principal fixando com o manípulo U.

PASSO 9

Montagem das roldanas 1, 2 e 4

Obs.: As roldanas 3 e 5 já vem pré montadas na estrutura de fixação dos braços.

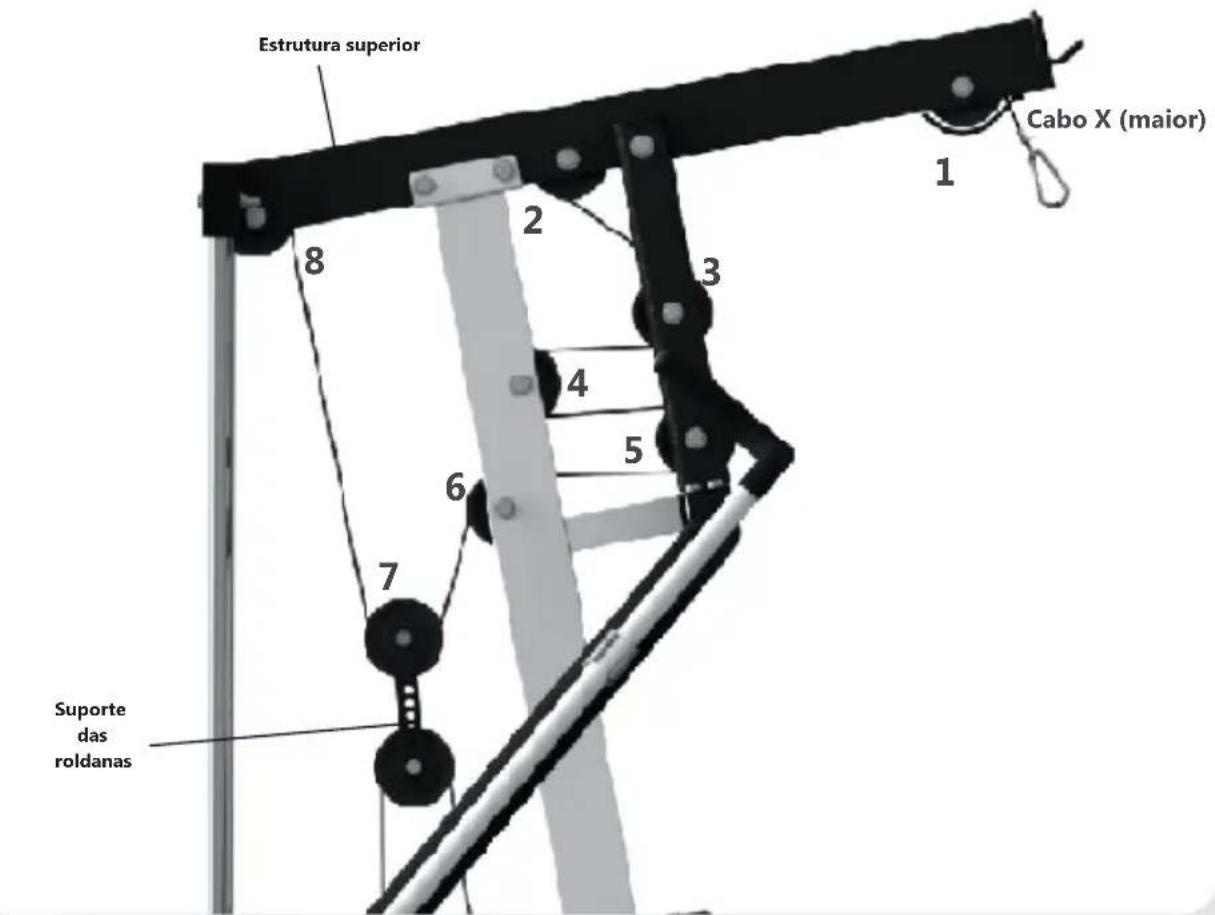

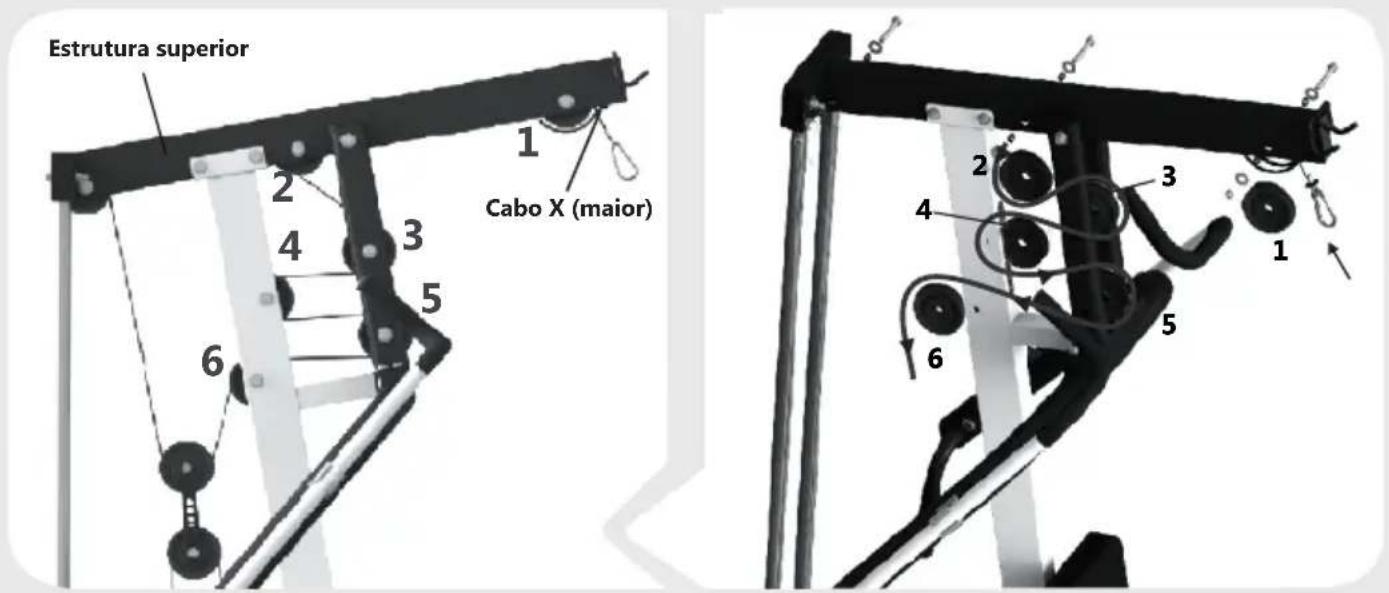

Passe o cabo X pelo interior da estrutura superior e instale as roldanas 1 e 2 seguindo esta sequência.

Passe depois o cabo pela roldana 3, returne o cabo passando pela roldana 4 e fixe-a na estrutura.

Utilize 1 parafuso AB, 2 arruelas B, 2 espaçadores AE e 1 porca C, para cada roldana.

NOTA: Passar o cabo por cima de cada roldana deixando uma folga entre a roldana 2 e 3, esta folga sera utilizada para passar as demais roldanas superiores.

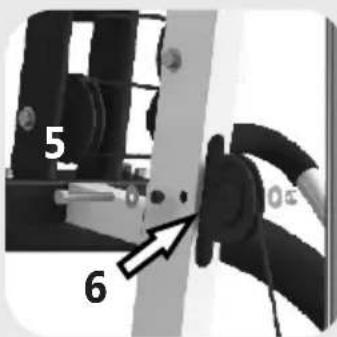

Passe a ponta do cabo por cima da roldana 5, retorne a ponta do cabo e passe através do rasgo oblongo da torre. Posicione o cabo com a roldana 6 na estrutura e fixe com 1 parafuso AB, 2 arruelas B, 2 buchas AE e 1 porca C.

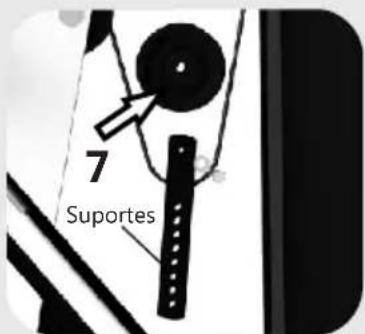

Passe o cabo pela roldana 7, monte os suportes da roldana AF e fixe com 1 parafuso AA, 2 arruelas B e 1 porca C.

Na sequência, passe a ponta do cabo pela roldana 8 e fixe na estrutura com 1 parafuso AB, 2 arruelas B, 2 buchas AE e 1 uma porca C.

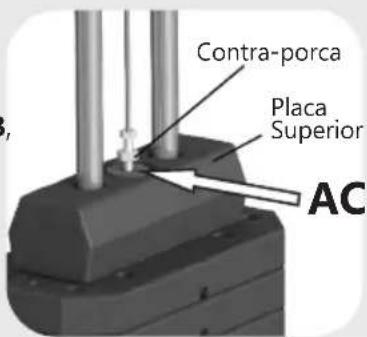

Por fim, puxe a ponta do cabo até a placa superior, coloque a arruela AC sobre a placa e fixe o parafuso da ponta do cabo no tubo seletor que aparece na placa superior, dando umas 5 voltas, sem apertar a contra porca.

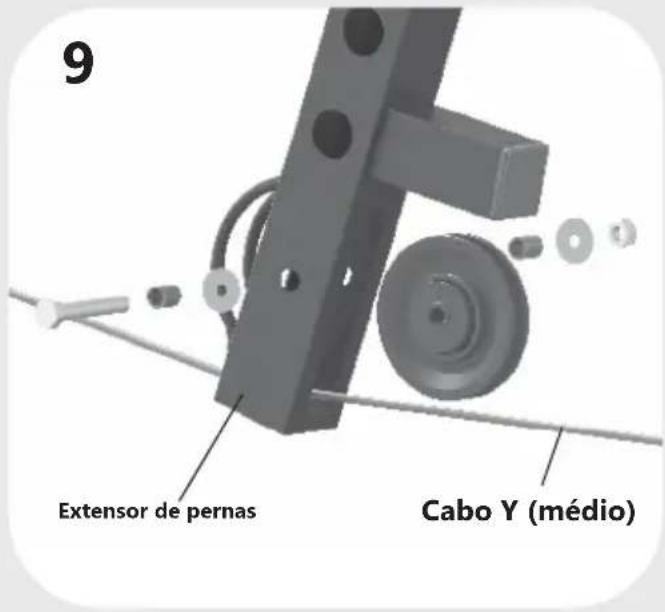

Insira o cabo Y (médio) no extensor de pernas e instale primeiro as roldanas 9, 10 e 11.

Fixe a roldana 9 por cima do cabo com 1 parafuso A, 2 arruelas B, 2 espaçadores AG e 1 porca C.

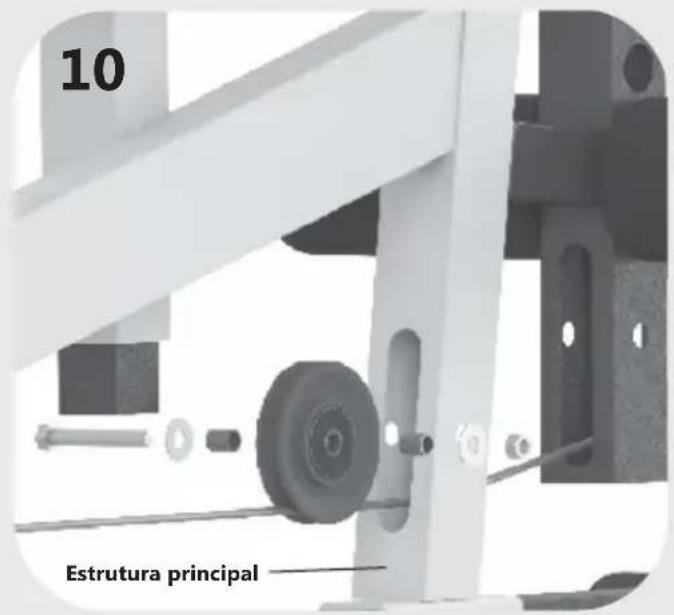

Fixe a roldana 10 por cima do cabo com 1 parafuso A, 2 arruelas B, 2 espaçadores AG e 1 porca C.

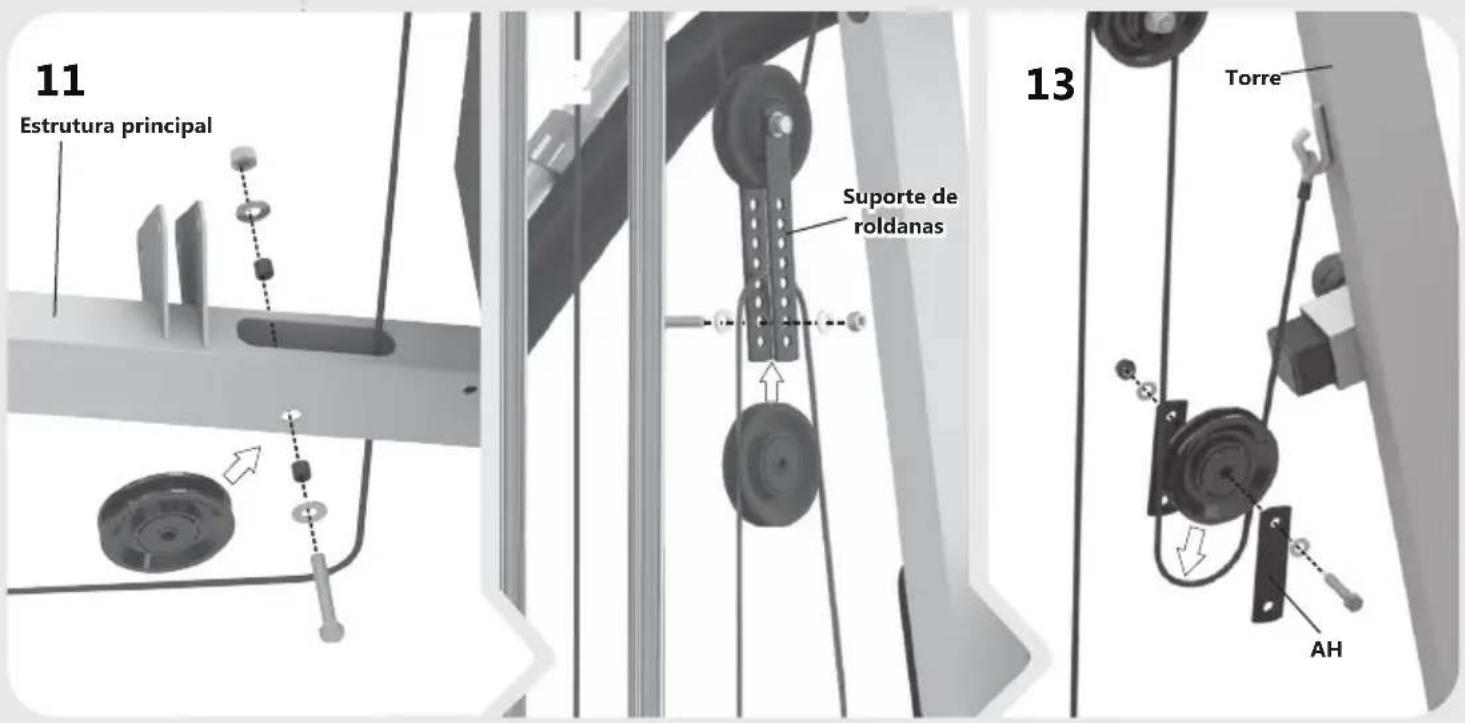

• Fixe a roldana 11 na estrutura principal acima do cabo com 1 parafuso AB, 2 arruelas B, 2 espaçadores AE e 1 porca C.
• Monte a roldana 12 no Suporte de roldanas utilizando 1 parafuso AA, 2 arruelas B e 1 porca C para fixar. Deixe os cabos X e Y levemente frouxos, e ao termino da montagem volte à esta etapa para regulagem.
• Primeiro fixe o Cabo Y no gancho da torre, em seguida, monte a Roldana 13 sobre o cabo utilizando 2 Chapas de fixação AH, 1 Parafuso AI, 2 Arruelas AO e 1 Porca Q.

• Fixe o cabo Z (Já pré montado) na Estrutura utilizando o parafuso AI, arruelas AO, porca Q e espaçadores.

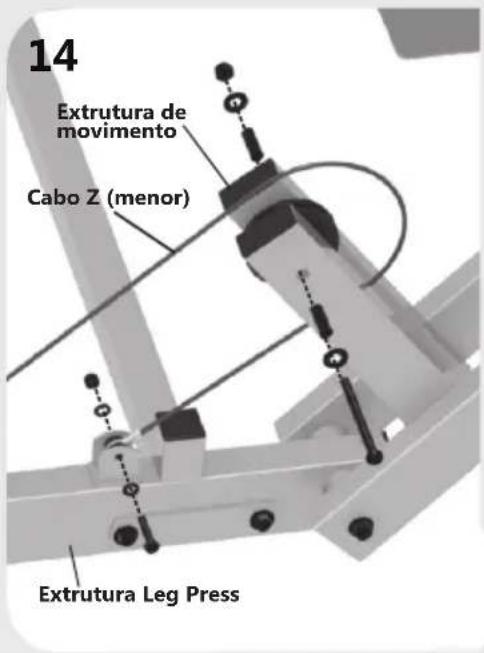

• Fixe a roldana 14 utilizando o parafuso AK, arruelas B, porca C e espaçadores AJ.

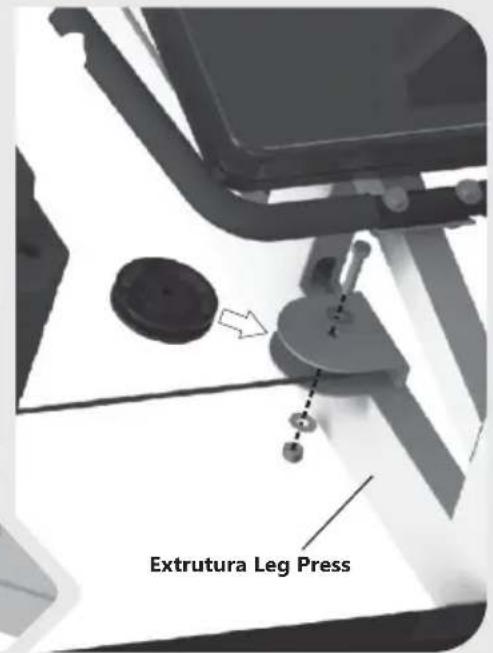

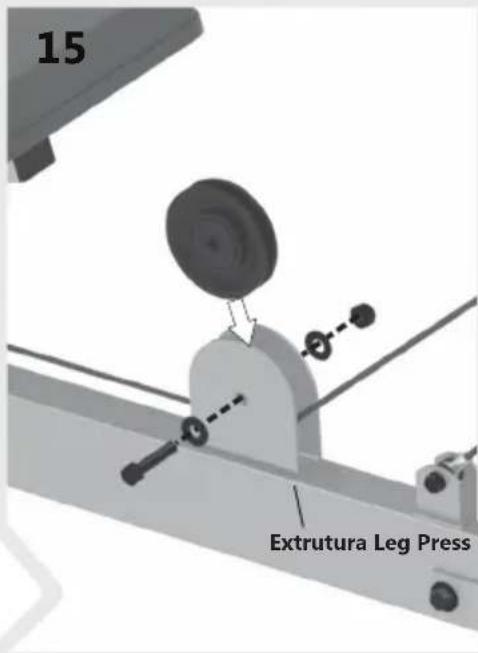

• Fixe a Roldana 15 sobre o Cabo Z na Estrutura da Leg Press utilizando 1 parafuso AA, 2 arruelas B e 1 porca C.
• Fixe a Roldana 16 na Estrutura da Leg Press. Para isso, utilize 1 parafuso AA, 2 arruelas B e 1 porca C.

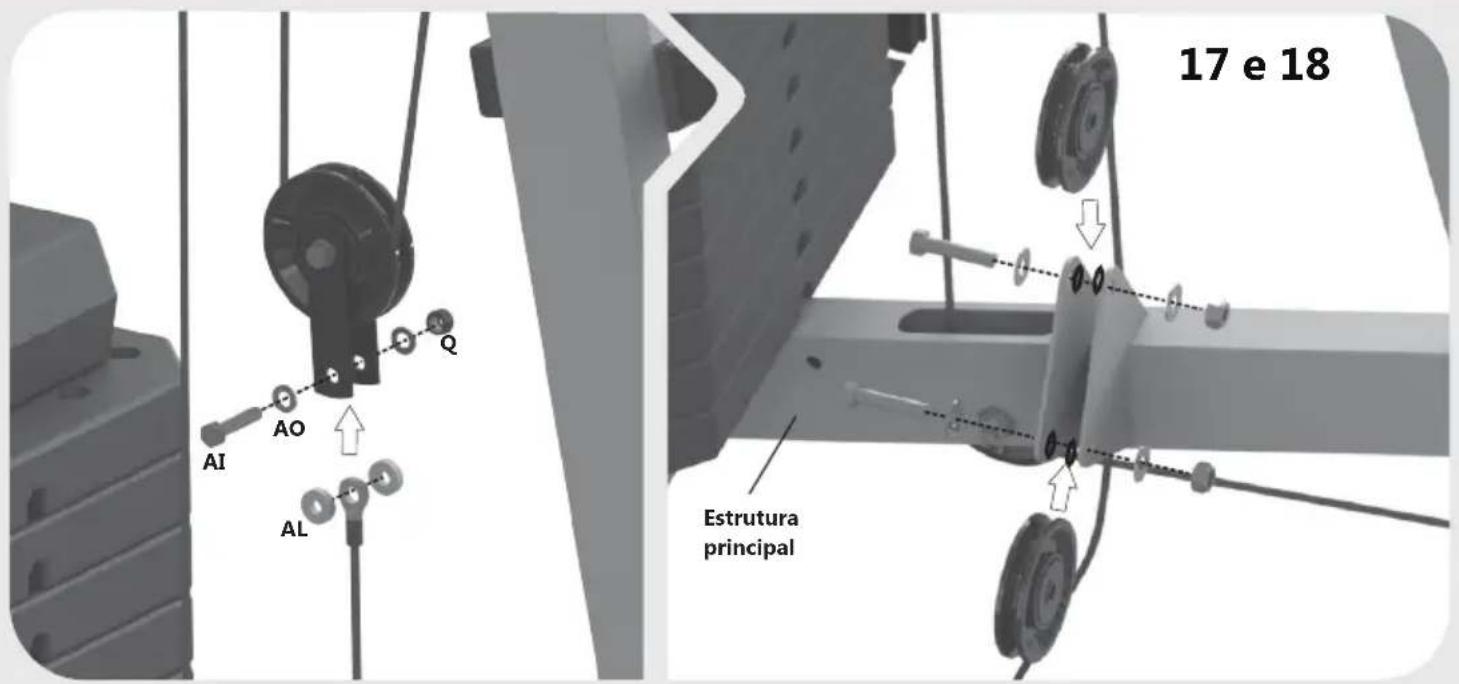

PASSO 13

Montagem das roldanas

17 e 18

• Fixe o cabo Z no Suporte de roldanas AH usando 1 Parafuso AI, 2 Espaçadores AL, 2 Arruelas AO e 1 Porca Q.
• Fixe as Roldanas 17 e 18 sobre o cabo Z na Estrutura Principal utilizando 1 Parafuso AA, 2 Arruelas metálicas B, 1 Porca C e cada uma.

*Acrescente duas arruelas metálicas em cada furo no interior das chapas para fixar as roldanas.

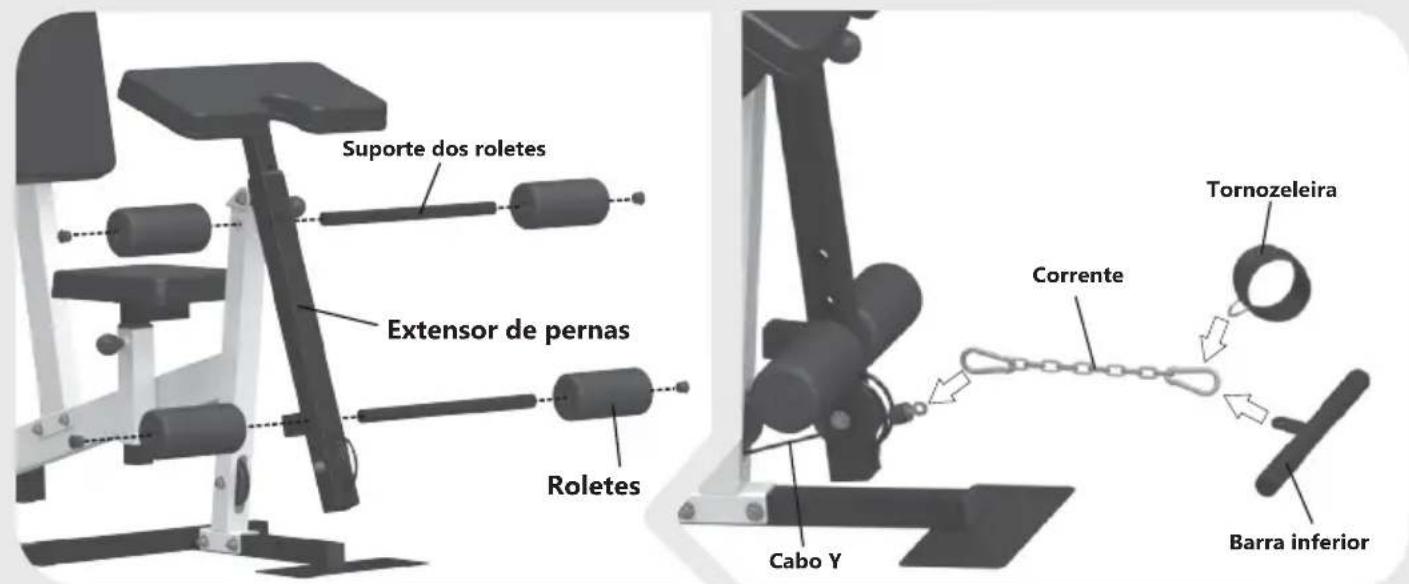

• Encaixe os 2 suportes dos roletes, sendo um deles no orifício da estrutura principal e o outro em um dos orifícios do extensor de pernas. Após isso coloque os 4 roletes e seus acabamentos plásticos.
• Encaixe os dois mosquetões nas extremidades da corrente e encaixe um deles na extremidade do cabo Y e o outro no acessório.

PASSO 15

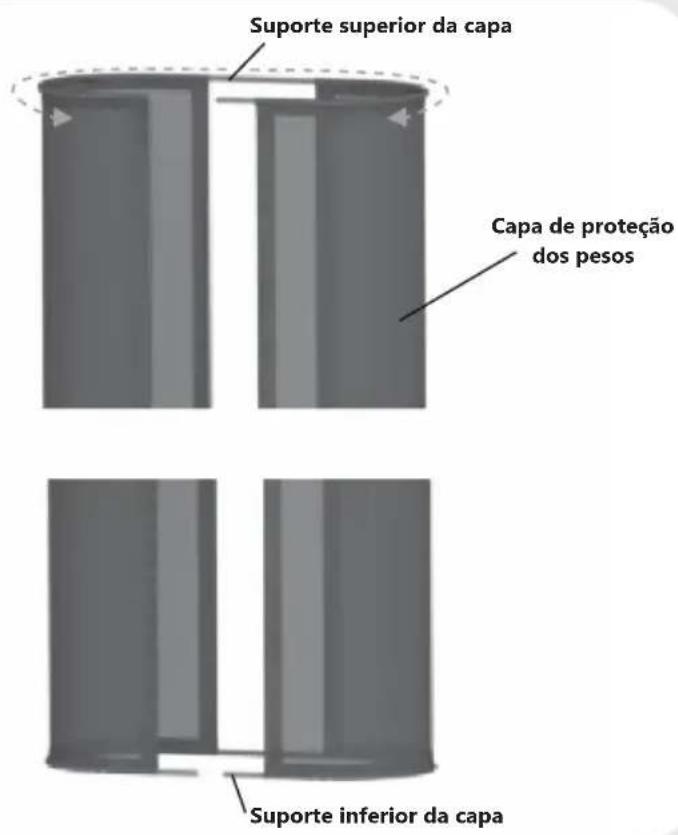

Montagem da capa de proteção dos pesos

- Insira os suportes das capas de proteção dos pesos na aba das capas (superior e inferior). Vista os pesos com a capa mantendo as aberturas dos suportes da capa de frente para o aparelho.

PASSO 16

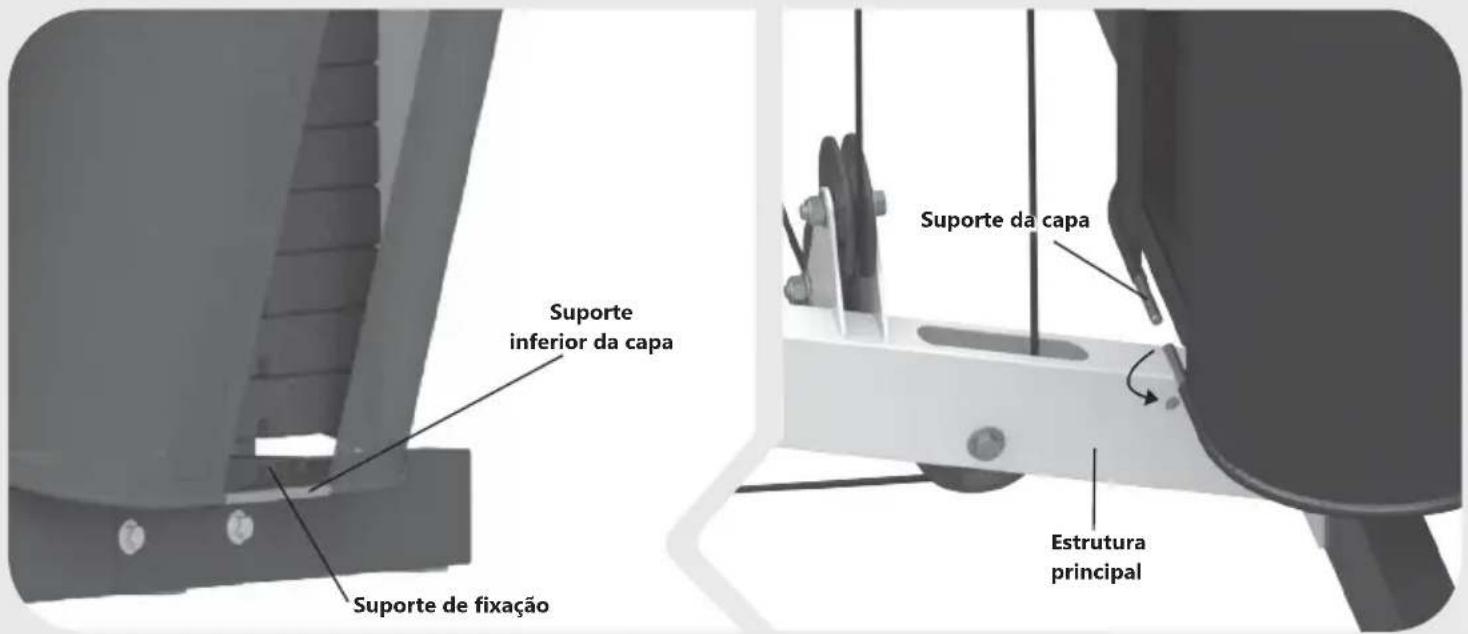

Montagem do suporte inferior da capa de proteção dos pesos

• Encaixe o suporte inferior da capa na cavidade do suporte de fixação.
• Engate as extremidades do suporte da capa nos orifícios da estrutura principal, observando o encaixe no suporte da capa.

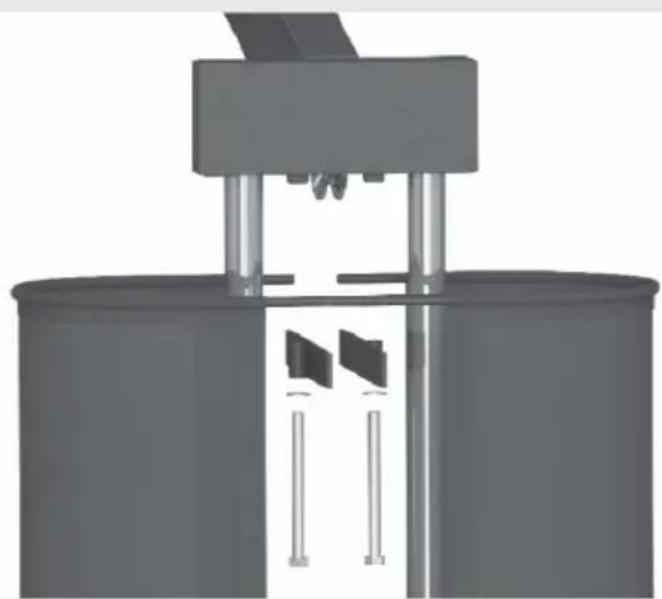

PASSO 17

Montagem do suporte superior da capa de proteção dos pesos

• Encaixe as Chapas de fixação da tela AN por baixo do Suporte superior da capa. A cavidade das Chapas deve ficar voltada para cima e os tubos de passagem do parafuso voltados para as laterais do produto.
• Fixe as Chapas na Estrutura superior usando 2 parafusos AM e 2 arruelas AO e então estique a capa, erguendo cada suporte com uma das mãos e apertando o parafuso com a outra mão (não necessita chave). Fixar os parafusos na estrutura superior.

MONTAGEM CONCLUÍDA: Re-aperte todos os parafusos e regule os cabos e roldanas.

GARANTIA

Condições Gerais da Garantia

a. O atendimento em garantia será realizado somente mediante a apresentação da nota/cupom fiscal original de venda e nos limites fixados por este Termo. A garantia será prestada pela Assistência Técnica Autorizada que cobre os principais municípios no território nacional.
b. As condições estabelecidas neste Termo estão asseguradas ao primeiro comprador usuário deste produto pelo período determinado neste manual, o qual também inclui o período da garantia legal nos primeiros 90 (noventa dias), contado a partir da data de emissão da nota/cupom fiscal de venda e no caso de uso exclusivamente residencial.
c. Períodos de garantia e cobertura contados a partir da data de emissão da nota/cupom fiscal de venda, incluindo o prazo legal de 90 (noventa) dias:

PEÇAS E COMPONENTES	ESTEIRAS	BICICLETAS E ELÍPTICOS	ESTAÇÕES DE MUSCULAÇÃO
Estrutura	1 ano	1 ano	1 ano
Pintura (oxidação)	1 ano	1 ano	1 ano
Motor	6 meses	-	-
Placa Conversora	6 meses	-	-
Monitor	6 meses	6 meses	-
Lona	90 dias	-	-
Correia	90 dias	90 dias	-
Plataforma	90 dias	-	-
Carenagem	1 ano	1 ano	1 ano
Peças plásticas e de borracha	1 ano	1 ano	1 ano
Cabo de energia	1 ano	-	-
Regulador de esforço	-	1 ano	-
Mão-de-obra	1 ano	1 ano	1 ano
Defeitos de fabricação	1 ano	1 ano	1 ano
Assento/Encosto/Roletes	-	-	1 ano
Polias	-	-	1 ano
Cabo de aço	-	-	90 dias

d. Peças consortadas ou trocadas nos termos desta garantia, não interrompem nem prorrogam o prazo de garantia originalmente estipulado.
e. A garantia não abrangerá os serviços de instalação e manutenção preventiva como: limpeza, lubrificação e regulagem do produto.
f. As despesas de deslocamento da Assistência Técnica Autorizada ao domicílio do cliente, correm por conta do mesmo. As despesas de transporte do produto do domicílio do cliente até a Assistência Técnica Autorizada e vice-versa, correm por conta do cliente.

Extinção da Garantia

a. Do decurso normal do prazo de sua validade.
b. O equipamento for entregue para o conserto a pessoas não autorizadas pelo Fabricante/Fornecedor, forem verificados sinais de violação de suas características originais ou montagem fora do padrão de fábrica.
c. Danos que este venha a sofrer em decorrência de mau uso, uso de produtos de limpeza impróprios, oxidação oriunda de agentes externos, intempéries, negligência, modificações, uso de acessórios não recomendados, mau dimensionamento para a aplicação a que se destina, quedas, perfurações, utilização e instalação em desacordo com o manual de instruções, ligações elétricas em tensões impróprias, sem aterramento, em redes elétricas mau dimensionadas e/ou sujeitas a flutuações excessivas e sobrecargas.
d. Para linha residencial fica proibida qualquer tipo de manutenção do equipamento pelo usuário ou de terceiro que não a Rede de Assistência Técnica.
e. O produto for utilizado em academias, condomínios, clínicas, clubes, sauna, submerso em água ou qualquer modo de uso que a este se assemelhe que não para o fim residencial ou a finalidade de aplicação a que se destina.

Observações:

a. No caso das esteiras, a falta de lubrificação periódica, ocasiona a perda total da garantia.
b. Cabos de aço, mosquetões quando existentes no produto, devem ser substituídos uma vez ao ano.
c. O Fabricante/Fornecedor não se responsabiliza por eventuais acidentes e suas consequências, decorrentes da violação das características originais ou montagem fora do padrão de fábrica de seus equipamentos.
d. São de responsabilidade do cliente as despesas decorrentes do atendimento de chamadas julgadas improcedentes.

NOTA: O Fabricante/Fornecedor reserva-se o direito de promover alterações deste sem aviso prévio.

PRODUZIDO NO PÓLO INDUSTRIAL DE MANAUS

CONHEÇA A AMAZÔNIA
