Tipo de produto	Computador portátil
Marca	Acer
Modelo	TravelMate 5735G
Tela	15,6 polegadas, resolução 1366x768
Processador	Intel Core 2 Duo
Memória RAM	2 GB (expansível)
Disco rígido	250 GB
Unidade óptica	DVD±RW
Conectividade	Wi-Fi 802.11b/g/n, Bluetooth, Ethernet 10/100/1000
Portas	3x USB 2.0, HDMI, VGA, conector de microfone/fone de ouvido, RJ-45, leitor de cartões SD/MMC
Webcam	Acer Crystal Eye (0,3 MP)
Bateria	6 células, íon de lítio
Alimentação	Adaptador CA 65 W
Dimensões (L x P x A)	381 x 253 x 31 mm
Peso	2,6 kg
Manutenção e limpeza	Limpe com um pano macio e seco; evite líquidos
Segurança	Slot para cadeado Kensington, trava de travamento da bateria
Funções principais	Teclas especiais (Fn), touchpad, alto-falantes estéreo, microfone integrado
Ambiente - Temperatura em operação	5 °C a 35 °C
Ambiente - Temperatura em repouso	-20 °C a 65 °C
Ambiente - Umidade	20% a 80% sem condensação

Perguntas frequentes - TRAVELMATE 5735G ACER

Como usar as teclas especiais (Fn)?

Mantenha pressionada a tecla Fn e, em seguida, pressione a tecla correspondente à função desejada (por exemplo, Fn+F3 para ativar/desativar a comunicação sem fio).

Como conectar um monitor externo?

Conecte o monitor à porta VGA ou HDMI do computador. Use a combinação Fn+F5 para alternar entre a tela interna, a tela externa ou ambas.

O que fazer se o computador não ligar?

Verifique se o adaptador CA está conectado e se a bateria está carregada. Se o indicador de energia não acender, tente remover a bateria e conectar diretamente na tomada. Se nada acontecer, entre em contato com o suporte técnico.

Como ativar ou desativar o Wi-Fi?

Use a combinação Fn+F3 para ativar ou desativar os dispositivos de comunicação (Wi-Fi, Bluetooth). Você também pode usar o interruptor físico, se houver.

Como ejetar um disco óptico sem energia?

Insira um clipe de papel desdobrado no orifício de ejeção de emergência localizado ao lado do botão de ejeção da unidade óptica. Empurre suavemente para ejetar a bandeja.

Como substituir a bateria?

Desligue o computador e desconecte o adaptador CA. Deslize a trava de liberação da bateria para destravar, em seguida, remova a bateria do compartimento. Insira a nova bateria deslizando-a até ouvir um clique.

Como acessar o guia do usuário completo?

Clique em Iniciar > Todos os programas > AcerSystem e selecione Guia do Usuário AcerSystem. O guia está em formato PDF e requer o Adobe Reader.

Como limpar a tela LCD?

Use um pano macio e sem fiapos levemente umedecido com água ou um limpador especial para telas. Nunca use produtos abrasivos ou solventes. Limpe suavemente sem pressionar.

Qual é a temperatura de operação recomendada?

O computador funciona normalmente entre 5 °C e 35 °C. Em repouso, pode suportar temperaturas de -20 °C a 65 °C. Evite exposição prolongada a temperaturas extremas.

Como usar o leitor de cartões de memória?

Insira um cartão SD ou MMC no leitor empurrando até ouvir um clique. Para remover, empurre novamente o cartão para destravá-lo. Apenas um cartão pode ser lido por vez.

MANUAL DE UTILIZADOR TRAVELMATE 5735G ACER

Os componentes de telecomunicacao usados nos notebooks Acer em Portuguesao homologados atendendo a requisicao da Agencia Nacional de

Telecomunicacoes Anatel, conforme referencia abaixo:

[Modem]

Modelo: RD02-D330	ANATEL 1406-05-1675	(01)07898349989082
Modelo: Delphi_D40	ANATEL 0455-06-2565	(01)078983499890382

[Bluetooth]

Modelo: BCM92045NMD

ANATEL 0578-05-1869

0107896349891648

[802.11AGN]

Modelo:4965AGN	ANATEL 0578-07-2198		(01)0789 8355950322
Modelo:BCM94321MC	ANATEL 1761-06-1869		0107898349891945
Modelo:512AN_MMW	ANATEL 0807-08-2198		(01) 07898355950018
Modelo:512AN_HMW	ANATEL 0800-08-2198		(01) 07898355950025
Modelo:533AN_MMW	ANATEL 0809-08-2198		(01) 07898355950032
Modelo:533AN_HMW	ANATEL 0812-08-2198		(01) 07898355950049

[802.11BGN]

Modelo: AR5B91

ANATEL 1182-08-3987

7898915959 50 5

[802.11ABG]

Modelo: 4965AG_	ANATEL 0350-07-2198	(01)07898355950339
Modelo: WM3945ABG	ANATEL 0151-06-2198	0107898355950063
Modelo: AR5BXB6	ANATEL 1188-05-2634	0107898914152020

[802.11BG]

Modelo: BCM94311MCG	ANATEL 0979-05-1869	0107898349891747
Modelo: AR5BXB63	ANATEL 1188-05-2634	0107898915959123
Modelo: BCM94312MCG	ANATEL 1558-07-1869	0107898349892143

Portail Série TravelMate

Guia=rápido

© 2010 Todos os Direitos Reservados.

Guia rápido do Portál Série TravelMate

Edicao Original: 09/2010

Numero de Modelo:

Número de Série:

Data de Compra:

Local de Aquisicao:

Primeiro que tudo

Gostaríamos de lhe agradecer por ter escolhido um computador portátil Acer para preencher as suas necessidades de computador móvil.

Os seuis manuais

Para o幫助 a usar o seu computador portátil Acer, preparamos uma série de manuals:

Antes de mais, o cartaz de configuração ajuda-o a iniciar e a configurar o seu computador.

O Manual Genétrico do utilizesdor da Série TravelMate contém informações úteis que se aplicam a todos os modelos da série de produits TravelMate. Abrange tópicos basics como a utilização do teclado,录音, etc. Pedimos a sua comprehensão para o facto de, pela sua natureza, o AcerSystem User Guide abaiço mentionados referem-se occasionalmente a funções ou functionalities apenas aplicáveis a determinados modelos da série, mas não necessariamente ao Modelo específico que adquiriu. Tais situações está assinaladas no texto com expressões como "apenas emCERTOS modelos".

Este Guia rápido apareça as caracteristicas e funções BASicas do seu novo computador. Para mais detalles sobre como o seu computador o pode fazer a ser mais produto, consulte o AcerSystem User Guide. Este manual contém informações pormenorizadas sobre temas como'utilários doSYSTEM, recuperação de dados, opções de expansão e solução de problemas. Além disso, contentem informação da garantia e as regulamenteções gerais e notas de segurarça para o seu computador portátil. está disponible no formatting PDF (Portable Document Format) e vem já instalado no seu computador. Siga these passos para o aceder:

1 Clique em Iniciar > Todos os programas > AcerSystem.
2 Clique em AcerSystem User Guide.

Note: É necessário instalar o Adobe Reader para visualizar o ficheiro. Se o Adobe Reader não estiver instalado no seu computador, ao fazer em AcerSystem User Guide é executado o programa de instalação do Acrobat Reader. Siga as instruções do esra para finalizar a instalação. Para obter instruções sobre como usar o Adobe Reader, às ao menu Ajuda e Suporte.

Visita guiada ao seu computador portátil Acer

Após montar o computador tal como indica na ilustração do cartaz, deixe-nosOCR.
mostrar-lhe o seu novo computador portátil Acer.

Vista de cima

#	Icone	Item	Descrição
1		Microfone	Microfone estéreo interno, para gravação de som.
2		Webcam	Câmara web para comunções video (apenas emCERTOS modelos).
3		Ecrã	Também chamado eocrá de cristais líquidos (LCD), permite visualizar a informação do computador (a configuração podeVARIAR consoante o modelos).
4	( )	Indicator de comunicação	Indica o estado do dispositivo de ligação sem fios do computador.
	( )	Indicator HDD	Indica quando o disco rígido está ativo.
5	( )	Interruptor de energia	Liga e desligo o computador.
6		Altifalante	Emitengeria.
7		Teclado	Para introduzir informações no seu computador.
8		Teclado tátil	Dispositivo apontador sensível ao toque, que funciona como um rato de computador.
9		Botões de clique (esquerdo e direito)	Os botões esquerdo e direito funciona como os botões esquerdo e direito de um rato.
10		Descanso de mãos	Áreacomfortaveldeapoio para as suas mãos enquantoutiliza o computador.

Teclas de atalho

O computador utilizes teclas de atalho ou combinações de teclas para aceder à maior parte dos seu's comandos, tais como a luminosidade do eça e o volume de saía.

Para activar as teclas de atalho, prima e mantenha premida a tecla <Fn> antes de premir a outra tecla na combinação de teclas de atalho.

Tecla de atalho	icone	Função	Descrição
<Fn> + <F3>	((1))	Comunicação	Activa/desactiva os dispositivos de comunicação do computador. (Os dispositivos de comunização podemVAR consoante a configuração.)
<Fn> + <F4>	Z	Suspensão	Coloca o computador no modo de Suspensão.
<Fn> + <F5>	□	Comuração de visualização	Alternha a saída entre o eocr de visualização, o monitor externo (se está ligado) e(amigos).
<Fn> + <F6>	*	Ecrã desligado	Des Liga a luz de fundo do eocr de visualização para economizar energia. Prima qualquer tecla para retomar a atividade.
<Fn> + <F7>		Comuração de teclado táctil	Liga e des Liga o teclado táctil.
<Fn> + <F8>		Comuração de altovalante	Liga e des Liga os altovalantes.
<Fn> + <Δ>		Aumentar volume	Aumenta o volume de som.
<Fn> + <∇>		Diminuir volume	Diminui o volume de som.
<Fn> + <▷>		Aumentar luminosidade	Aumenta a luminosidade do eocr.
<Fn> + <◁>		Reduzir luminosidade	Reduz a luminosidade do eocr.

#	Icone	Item	Descrição
1	MULTIMEDICARD	Leitor de cartões2 em 1	Aceita cartão Secure Digital (SD),MultiMediaCard (MMC).Note: Empurre para remover/instalar o cartão. Apenas pode ser utilizeso um cartão de cada vez.
2		Indicador de alimentação	Indica o estado da alimentação docomputador.
		Indicador da bateria	Indica o estado da bateria do computador.1. A correvar: A luz é àsbar quando abateria está a correvar.2. Totalmente corregado: A luz é azul no modo CA.

Visão traseira

#	Item	Descrição
1	Bateria	Fornecce energia ao computations para utilizesçao quando desligado da corrente.

Vista esquerda

#	Icone	Item	Descrição
1		Tomada de entrada CC	Liga a um adaptor CA.
2		Ranhuras deventilacao	Permite ao computations manter-se fresco,mesmo antes uso prolongado.
3		Ligaçao a(ECRA)externo (VGA)	Liga a um dispositivo de visualização(orexample,monitor除外,projector LCD).
4		Porta Ethernet(RJ-45)	Liga a uma rede Ethernet de base10/100/1000.
5	HDMI	Porta HDMI	Suporta ligações de video digital de alta definição.
6		Porta USB 2.0	Liga a dispositivos USB 2.0 (porexample,rato USB,câmara USB).
7		Conector de entradado microfone	Aceita entradas de microfones externos.
		Tomada deauscultadores/altifalante/saía	Liga a dispositivos de saía de.audio (porexample,altifalantes,auscultadores).

Vista direita

#	icone	Item	Descrição
1	+	Portas USB 2.0	Liga a dispositivos USB 2.0 (por exemplo, rato USB,)câmara USB).
2		Unidade ótica	Unidade ótica interna; aceita CDs ou DVDs.
3		Indicador de acesso do disco ótico	Acende quando a unidade ótica está activa.
4		Botão de ejectçao da unidade ótica	Ejecta o disco ótico da unidade.
5		Furo de ejectçao de emergência	Ejecta o tabuleiro da unidade ótica quando o computador está desligado. Note: Introduza um clipe no orifácio de ejectçao de emergência, para a unidade ótica ejectar o tabuleiro quando desligado o computador.
6	K	Ranhura para fecho Kensington	Liga a um cadeado de segurança Kensington (ou compatível). Note: Enrole o cabo de bloqueio de segurança do computador em torno de um objecto imóvel, como por exemplo uma mesa ou o puxador de uma gaveta fechada. Introduza o cabo de segurança na ranhura e rode a chave para proteger o bloqueio. Não tem sido disponívelis modelos sem chave.

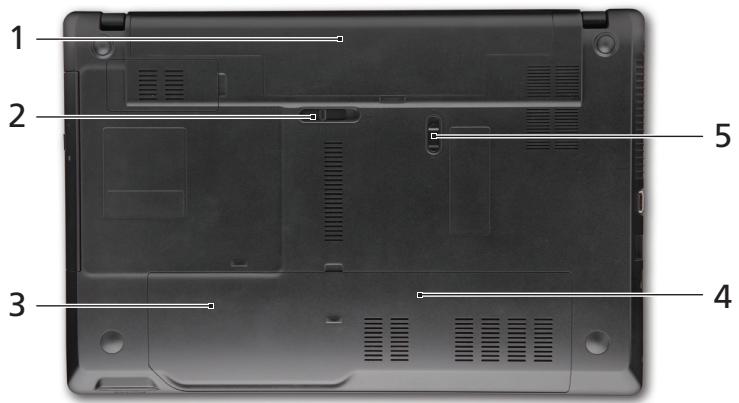

Visão da base

#	Icone	Item	Descrição
1		Baía da bateria	Contém a bateria do computador.
2		Patilha de libertação da bateria	Liberta a bateria para remoção.
3		Compartimento do disco rígido	Aloja o disco rígido do computador (seguro por parafusos).
4		Compartimento da memória	Aloja a memória principal do computador.
5		Bloqueio da bateria	Bloqueia a bateria, mantendo-a no=sítio.

Ambiente

• Temperatura:

• Funcionamento: 5^ C a 35^ C

• Não em funciona: -20°C a 65°C

• Humidade (não condensação):

• Funcionamento: 20% a 80% .

• Não em funciona: 20% a 80%
