MANUAL DE UTILIZADOR PSB 1000-2 RCE BOSCH

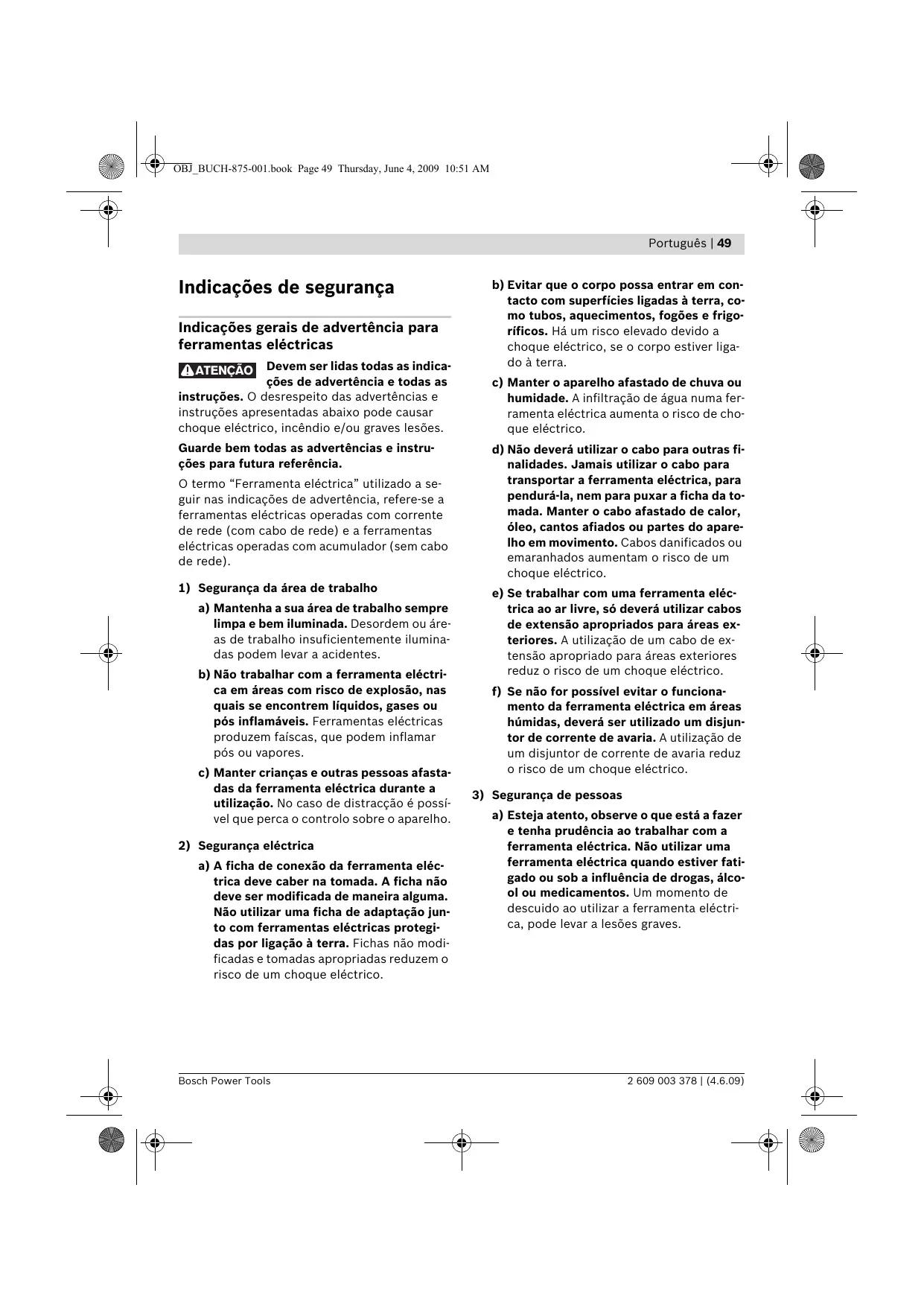

Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO: Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico.
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.
50 | Português
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para berbequins
- Usar proteção auricular ao furar com percussão. Ruídos podem provocar a perda da audição. ▶ Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle pode provocar lesões. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, só deverá segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.
▶ Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
▶ Desligar imediatamente a ferramenta elétrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reação que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando:
- a ferramenta elétrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada.
▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. ▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. ▶ Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico. Aparelhos com regulação eletrónica e marcha à direita/à esquerda também são apropriados para aparafusar e cortar roscas.
52 | Português
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Esbarro de profundidade 2 Mandril de aperto rápido 3 Tecla para ajuste do esbarro de profundidade 4 Comutador "Furar/furar com percussão" 5 Roda de ajuste para pré-seleção eletrónica do número de rotações (PSB 1000-2 RCE/PSB 1000-2 RCA) 6 Indicação do sentido de rotação à direita 7 Indicação do sentido de rotação à esquerda 8 Tecla de fixação para o interruptor de ligar-desligar 9 Comutador do sentido de rotação
10 Interruptor de ligar-desligar
11 Comutador de marchas
12 Punho adicional
13 Parafuso de orelhas para ajuste do punho adicional
14 Dispositivo de aspiração com contentor de pó *
15 Contentor de pó*
16 Roda de ajuste para pré-selecção do número de rotação (PSB 850-2 RE/PSB 850-2 RA)
17 Tecla de desbloqueio para o contentor de pó *
18 Elemento do filtro (sistema de filtro micro) *
19 Vedação de borracha para o contentor de pó *
20 Anel de protecção contra pó*
21 Tecla de destravamento para o dispositivo de aspiração *
22 Braçadeira para o dispositivo de aspiração *
26 Chave de sextavado interno **
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
**de tipo comercial (não incluído no volume de fornecimento)
2 609 003 378 | (4.6.09)
Bosch Power Tools
Português | 53
Dados técnicos
| Berbequim de percussão | PSB ... | 850-2 RE | 850-2 RA | 1000-2 RCE | 1000-2 RCA |
| N° do produto | 3 603 ... | A73 0.. | A73 0.. | A73 5.. | A73 5.. |
| Potência nominal consumida | W | 850 | 850 | 1000 | 1000 |
| Potência útil | W | 420 | 420 | 530 | 530 |
| N° de rotações em ponto morto | | | | | |
| - 1a marcha | min-1 | 50 - 850 | 50 - 850 | 50 - 1100 | 50 - 1100 |
| - 2a marcha | min-1 | 50 - 2800 | 50 - 2800 | 50 - 2800 | 50 - 2800 |
| Número de rotações nominal | | | | | |
| - 1a marcha | min-1 | 850 | 850 | 1100 | 1100 |
| - 2a marcha | min-1 | 2800 | 2800 | 2800 | 2800 |
| N° de percussões | | | | | |
| - 1a marcha | min-1 | 14450 | 14450 | 18700 | 18700 |
| - 2a marcha | min-1 | 47600 | 47600 | 47600 | 47600 |
| Binário nominal | | | | | |
| - 1a marcha | Nm | 4,6 | 4,6 | 3,5 | 3,5 |
| - 2a marcha | Nm | 1,3 | 1,3 | 1,0 | 1,0 |
| Binário com máx. potência útil | | | | | |
| - 1a marcha | Nm | 46 | 46 | 60 | 60 |
| - 2a marcha | Nm | 12 | 12 | 18 | 18 |
| Pré-selecção do número de rotação | | ● | ● | ● | ● |
| Constant-electronic | | - | - | ● | ● |
| Marcha à direita/à esquerda | | ● | ● | ● | ● |
| Dispositivo de aspiração de pó | | - | ● | - | ● |
| Bloqueio automático do veio (Auto-Lock) | | ● | ● | ● | ● |
| ∅ de gola do veio | mm | 43 | 43 | 43 | 43 |
| máx. diâmetro de perfuração ∅ (Primeira/segunda marcha) | | | | | |
| - Muramentos | mm | 20/16 | 20/16 | 22/16 | 22/16 |
| - Betão | mm | 18/13 | 18/13 | 20/13 | 20/13 |
| - Aço | mm | 13/8 | 13/8 | 16/8 | 16/8 |
| - Madeira | mm | 40/25 | 40/25 | 40/25 | 40/25 |
| - com dispositivo de aspiração montado | mm | 13/13 | 13/13 | 13/13 | 13/13 |
| Faixa de aperto do mandril | mm | 1,5 - 13 | 1,5 - 13 | 1,5 - 13 | 1,5 - 13 |
| Peso conforme EPTA-Procedure 01/2003 | | | | | |
| - com dispositivo de aspiração | kg | - | 2,5 | - | 2,6 |
| - sem dispositivo de aspiração | kg | 2,2 | - | 2,3 | - |
| Classe de protecção | | ☐/II | ☐/II | ☐/II | ☐/II |
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
Informação sobre ruídos/vibrações
| PSB 850-2 RE PSB 850-2 RA | PSB 1000-2 RCE PSB 1000-2 RCA |
| Valores de medição averiguados conforme EN 60745. |
| O nível de ruído avaliado como A do aparelho é tipicamente: |
| Nível de pressão acústica | dB(A) | 97 | 100 |
| Nível de potência acústica | dB(A) | 108 | 111 |
| Incerteza K= | dB | 3 | 3 |
| Usar protecção auricular! |
| Valores totais de vibração (soma dos vectores das três direcções) determinados conforme EN 60745: |
| Furar em metal: |
| Valor de emissão de vibrações ah | m/s2 | 6,0 | 6,0 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
| Furar com percussão em betão: |
| Valor de emissão de vibrações ah | m/s2 | 26 | 26 |
| incerteza K= | m/s2 | 2,5 | 2,5 |
| Aparafusar: |
| Valor de emissão de vibrações ah | m/s2 | <2,5 | <2,5 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
| Abrir roscas: |
| Valor de emissão de vibrações ah | m/s2 | <2,5 | <2,5 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
Processo técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

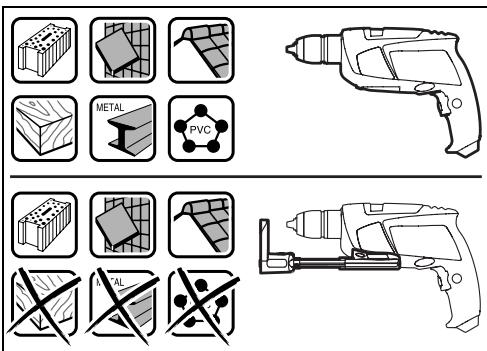

Dispositivo de aspiração de pó (PSB 850-2 RA/PSB 1000-2 RCA) (veja figuras A-F)
Pós de materiais como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível, utilizar uma aspiração de pó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.
Só utilizar o dispositivo de aspiração para trabalhar em betão, tijolos e pedras de cantaria. Aparas de madeira e de plástico podem provocar facilmente obstruções. ▶ Atenção, perigo de incêndio! Não trabalhar materiais metálicos com o dispositivo de aspiração montado. Aparas metálicas quentes podem inflamar o dispositivo de aspiração.
Para obter um resultado de aspiração ideal, deverá observar as seguintes indicações:
- Tenha atenção, para que o dispositivo de aspiração esteja alinhado com a peça a ser trabalhada ou com a parede. Desta forma também é mais fácil furar rectangularmente.
- Ao trabalhar com o dispositivo de aspiração, deverá sempre trabalhar com o máximo número de rotação.
- Após alcançar a profundidade de perfuração desejada, puxar primeiramente a broca do furo e de seguida desligar o berbequim pneumático.
- Só utilizar o dispositivo de aspiração com o elemento de filtro 18 montado, caso contrário o pó/as aparas podem penetrar na ferramenta eléctrica e danificá-la.
- Controlar regularmente o estado do elemento de filtro 18. O elemento do filtro deve ser imediatamente substituído se estiver danificado.
- O anel de protecção contra pó 20 pode ser especialmente desgastado durante trabalhos com grandes diâmetros de perfuração. Este deve ser substituído se estiver danificado.
Colocar o dispositivo de aspiração (veja figura A)
Conduzir o dispositivo de aspiração 14 pela frente, na direcção do lado de baixo do berbequim de percussão. Observe que o dispositivo de aspiração 14 esteja alinhado à carcaça do aparelho e que esteja travado.
Limpar o dispositivo de aspiração (veja figura B-D)
O contentor de pó 15 é suficiente para aproximadamente 20 furos com um diâmetro de 10 mm.
Assim que a potência de aspiração se tornar mais fraca, é necessário esvaziar o contentor de pó 15. Para tal deverá premir a superfície serrilhada da tecla de destravamento 17 e retirar o contentor de pó 15.
Esvaziar e limpar o contentor de pó 15. Dar umas batidas no elemento do filtro 18 para remover o pó.
Verificar se o elemento de filtro 18 apresenta danos e substituí-lo se necessário.
Premir o suporte do elemento do filtro 18 e puxá-lo para fora. Substituir o elemento do filtro 18 inclusive o suporte. Ao colocar o dispositivo de fixação deverá observar que a vedação de borracha 19 seja introduzida.
Recolocar o contentor de pó 15 e premir a superfície lisa da tecla de destravamento 17 para travar.
Retirar o dispositivo de aspiração (veja figura E)
Para desmontar o dispositivo de aspiração 14 deverá premir a tecla de destravamento 21 e retirar o dispositivo de aspiração 14 pela frente.
Guardar o dispositivo de aspiração (veja figura F)
Para guardar o dispositivo de aspiração 14 na mala, é necessário remover o dispositivo de aspiração 14, fechá-lo e encaixar a braçadeira 22.
Colocar o fecho 23 e esvaziar o contentor de pó 15, antes de apoiar o dispositivo de aspiração.
Punho adicional
O punho adicional 12 pode ser movimentado para as posições 8, para alcançar uma posição de trabalho segura e livre de fadiga.
Gire o parafuso de orelhas 13 no sentido anti-horário para ajustar o punho adicional 12. Empurre o punho adicional 12 para frente até que possa ser movido para a posição desejada. Em seguida, puxe o punho adicional 12 de volta e reaperte o parafuso de orelhas 13 girando-o no sentido horário.
Ajuste da profundidade de perfuração (veja figura G)
Com o batente de profundidade 1 é possível determinar a profundidade de perfuração X desejada.
Pressione a tecla para ajuste do batente de profundidade 3 e coloque o batente de profundidade no punho adicional 12.
O estriamento no batente de profundidade 1 deve estar voltado para baixo.
Puxe o batente de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do batente de profundidade corresponda à profundidade de perfuração desejada X.
Troca de ferramenta (veja figura H)
Mandril de aperto rápido
O eixo de perfuração está bloqueado quando o interruptor de ligar-desligar 10 não está pressionado. Isso possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.
Abra o mandril de brocas de aperto rápido 2 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduza a ferramenta.
Fixe a bucha do mandril de brocas de aperto rápido 2, girando manualmente no sentido de rotação ②, até não ouvir mais nenhum som de catraca (clique). Isso trava automaticamente o mandril de brocas.
O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.
Ferramentas de aparafusamento
Se forem utilizadas pontas de aparafusamento 25, deve-se sempre utilizar um suporte universal para pontas 24. Utilizar apenas bits de aparafusamento apropriados para o cabeçote de aparafusamento.
Para furar, deve-se sempre colocar o comutador "Furar/furar com percussão" 4 sobre o símbolo "Furar".
Trocar o mandril de brocas
- Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
Desmontar o mandril de brocas (veja figura I)
Desmontar o punho adicional e colocar o seletor de marcha 11 na posição central, entre a primeira e a segunda marcha.
Introduzir um pino de aço, ∅ 4 mm com aprox. 50 mm de comprimento, no furo da gola do veio para bloquear o veio de perfuração.
Introduzir uma chave para parafusos sextavados internos 26 com o lado curto, no mandril de aperto rápido 2.
Colocar a ferramenta elétrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta elétrica e soltar o mandril de brocas de aperto rápido 2 girando a chave de sextavado interior 26 no sentido de rotação ①. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 26. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente.
Montar o mandril de brocas (veja figura J)
A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida.
▶ Remover o pino de aço do furo, após terminar a montagem do mandril de brocas.
O mandril de brocas deve ser apertado com um binário de aprox. 50–55 Nm.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ajustar o sentido de rotação (veja figura K)
Com o comutador de sentido de rotação 9 é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar-desligar pressionado 10, isso, no entanto, não é possível.
Marcha à direita: Para furar e apertar parafusos, pressione o comutador de sentido de rotação 9 completamente para a esquerda.
A indicação de rotação à direita 6 indica o sentido de rotação selecionado.
Marcha à esquerda: Para soltar e desapertar parafusos e porcas, pressione o comutador de sentido de rotação 9 completamente para a direita.
A indicação de rotação à esquerda 7 indica o sentido de rotação selecionado.
Ajustar o tipo de funcionamento
Furar e aparafusar
Coloque o comutador 4 sobre o símbolo “Furar”.
Coloque o comutador 4 sobre o símbolo “Furar com percussão”.
O comutador 4 engata de forma perceptível e também pode ser acionado com o motor em funcionamento.
Seleção mecânica de marcha
▶ O seletor de marcha 11 pode ser acionado quando a ferramenta elétrica funciona devagar. Isso, no entanto, não deveria ocorrer com a ferramenta parada ou em plena carga, nem com o número máximo de rotações.
Com o seletor de marcha 11 podem ser selecionadas 2 gamas de número de rotações.
Marcha I:
baixa gama de número de rotações; para trabalhar com grandes diâmetros ou para aparafusar.
Marcha II:
Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração.
Se não for possível deslocar completamente o selector de marcha 11, deverá girar um pouco o veio de accionamento com a broca.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 10 e manter pressionado.
Para fixar o interruptor de ligar-desligar 10 deverá premir a tecla de fixação 8.
Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 10 ou se estiver travado com a tecla de fixação 8, deverá pressionar o interruptor de ligar-desligar 10 por instantes e em seguida soltar novamente.
Ajustar o n° de rotações/n° de percussões
O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 10.
Uma leve pressão sobre o interruptor de ligar-desligar 10 provoca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões.
Pré-seleccionar o n° de rotações/n° de percussões (PSB 850-2 RE/PSB 850-2 RA)
Com a roda de pré-selecção do número de rotações 16 é possível pré-seleccionar o número de oscilações necessário durante o funcionamento.
O n° de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Pré-selecção electrónica do número de rotações (PSB 1000-2 RCE/PSB 1000-2 RCA)
Com a roda de pré-selecção electrónica do número de rotações 5 é possível pré-seleccionar o número de oscilações necessário durante o funcionamento.
O nº de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Para trabalhar com um reduzido número de rotações.
Para trabalhar com o máximo número de rotações.
Indicações de trabalho
▶ Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefecer.
Manutenção e serviço
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações
nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
60 | Italiano
Norme di sicurezza
