BEDIENUNGSANLEITUNG PSB 1000-2 RCE BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

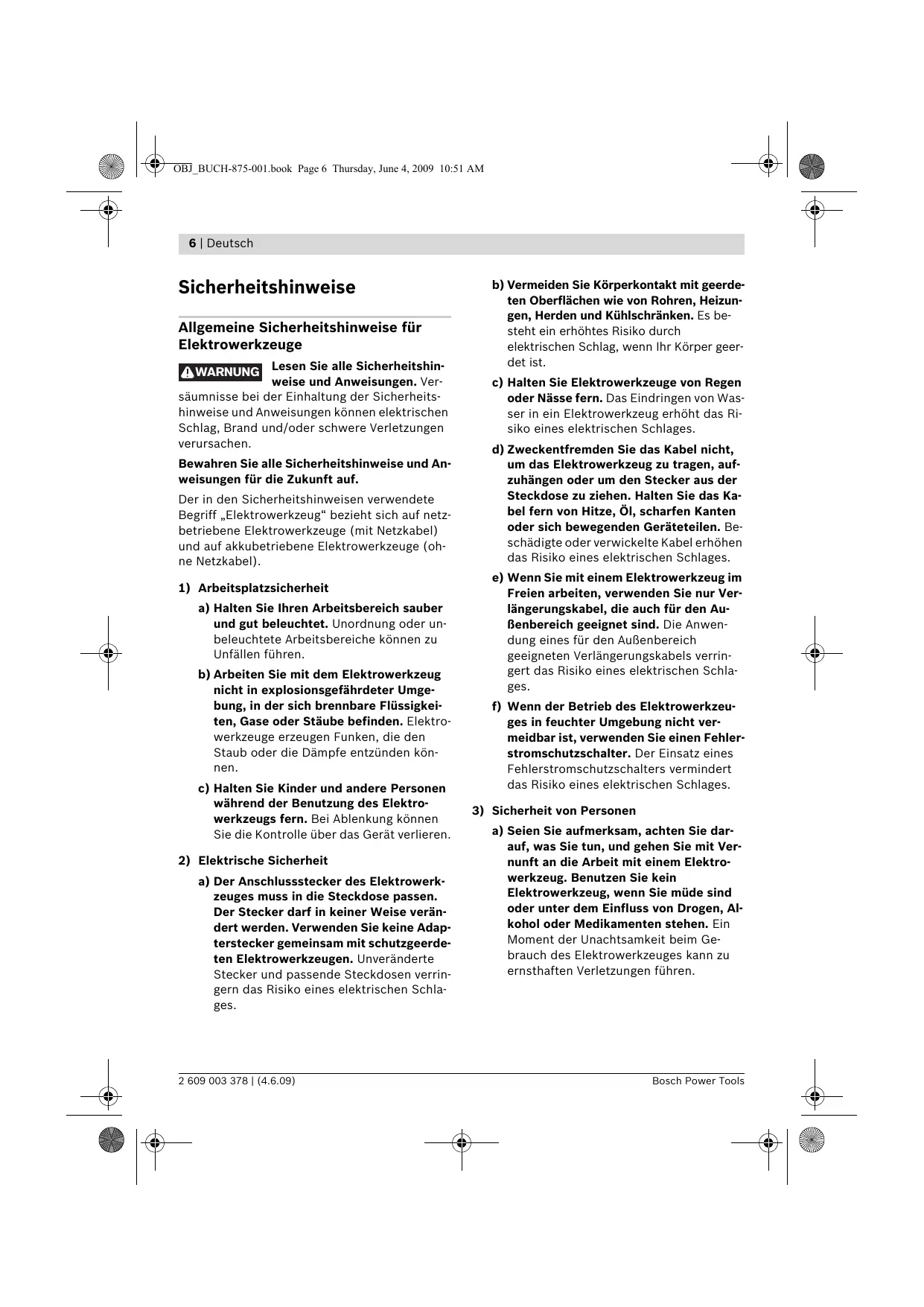

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. WARNUNG Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. 2 609 003 378 | (4.6.09) b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Bosch Power Tools OBJ_BUCH-875-001.book Page 7 Thursday, June 4, 2009 10:51 AM Deutsch | 7 b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Bosch Power Tools

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 8 Thursday, June 4, 2009 10:51 AM 8 | Deutsch g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen f Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken. f Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. f Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. f Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert wenn: — das Elektrowerkzeug überlastet wird oder — es im zu bearbeitenden Werkstück verkan— tet. 2 609 003 378 | (4.6.09) f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. f Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden. Bosch Power Tools OBJ_BUCH-875-001.book Page 9 Thursday, June 4, 2009 10:51 AM Deutsch | 9 Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. 1 Tiefenanschlag 2 Schnellspannbohrfutter 3 Taste für Tiefenanschlageinstellung 4 Umschalter „Bohren/Schlagbohren“ 5 Stellrad Elektronische Drehzahlvorwahl (PSB 1000-2 RCE/PSB 1000-2 RCA) 6 Drehrichtungsanzeige Rechtslauf 7 Drehrichtungsanzeige Linkslauf 8 Feststelltaste für Ein-/Ausschalter 9 Drehrichtungsumschalter 10 Ein-/Ausschalter 11 Gangwahlschalter 12 Zusatzgriff 13 Flügelschraube für Zusatzgriffverstellung 14 Absaugvorrichtung mit Staubbehälter * 15 Staubbehälter* 16 Stellrad Drehzahlvorwahl (PSB 850-2 RE/PSB 850-2 RA) 17 Entriegelungstaste für Staubbehälter * 18 Filterelement (micro filtersystem) * 19 Gummidichtung für Staubbehälter * 20 Staubschutzring* 21 Entriegelungstaste für Absaugvorrichtung * 22 Klammer für Absaugvorrichtung * 23 Verschluss für Staubbehälter* 24 Universalbithalter* 25 Schrauberbit* 26 Innensechskantschlüssel ** *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. **handelsüblich (nicht im Lieferumfang enthalten) Bosch Power Tools 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 10 Thursday, June 4, 2009 10:51 AM 10 | Deutsch Technische Daten Schlagbohrmaschine PSB ... 850-2 RE 850-2 RA 1000-2 RCE 1000-2 RCA

A73 0.. A73 0.. A73 5.. A73 5.. Nennaufnahmeleistung

Leerlaufdrehzahl – 1. Gang – 2. Gang min-1 50 – 850 50 – 850 min-1 50 – 2800 50 – 2800 50 – 1100 50 – 2800 50 – 1100 50 – 2800 Nenndrehzahl – 1. Gang – 2. Gang min-1 min-1

Schlagzahl – 1. Gang – 2. Gang min-1 min-1

4,6 1,3 4,6 1,3 3,5 1,0 3,5 1,0 Drehmoment bei max. Abgabeleistung – 1. Gang – 2. Gang

Sachnummer Vollautomatische Spindelarretierung (Auto-Lock)

Spindelhalsdurchmesser

max. Bohr-Ø (1./2. Gang) – Mauerwerk – Beton – Stahl – Holz – mit montierter Absaugvorrichtung

/II /II /II /II Gewicht entsprechend EPTA-Procedure 01/2003 – mit Absaugvorrichtung – ohne Absaugvorrichtung Schutzklasse Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 11 Thursday, June 4, 2009 10:51 AM Deutsch | 11 Geräusch-/Vibrationsinformation

PSB 850-2 RE PSB 1000-2 RCE

PSB 850-2 RA PSB 1000-2 RCA

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise Schalldruckpegel Schallleistungspegel Unsicherheit K= Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohren in Metall: Schwingungsemissionswert ah Unsicherheit K= Schlagbohren in Beton: Schwingungsemissionswert ah Unsicherheit K= Schrauben: Schwingungsemissionswert ah Unsicherheit K= Gewindeschneiden: Schwingungsemissionswert ah Unsicherheit K= Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Bosch Power Tools dB(A) dB(A)

2,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 12 Thursday, June 4, 2009 10:51 AM 12 | Deutsch Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification f Achtung Brandgefahr! Bearbeiten Sie mit montierter Absaugvorrichtung keine metallischen Werkstoffe. Heiße Metallspäne können Teile der Absaugvorrichtung entzünden. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

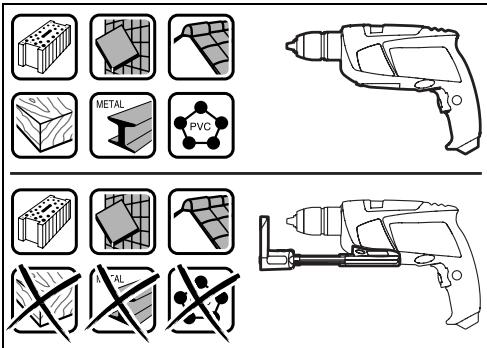

Montage f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Staubabsaugung (PSB 850-2 RA/PSB 1000-2 RCA) (siehe Bilder A – F) f Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. f Verwenden Sie die Absaugvorrichtung nur bei der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne können leicht zu Verstopfungen führen. 2 609 003 378 | (4.6.09) Um ein optimales Absaugergebnis zu erhalten, beachten Sie bitte folgende Hinweise: – Achten Sie darauf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein rechtwinkliges Bohren erleichtert. – Arbeiten Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl. – Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus. – Verwenden Sie die Absaugvorrichtung nur mit montiertem Filterelement 18, da sonst Staub/Späne ins Innere des Elektrowerkzeugs gelangen und dieses beschädigen können. – Prüfen Sie regelmäßig den Zustand des Filterelements 18. Bei Beschädigung des Filterelementes dieses sofort auswechseln. – Insbesondere beim Arbeiten mit großen Bohrerdurchmessern kann sich der Staubschutzring 20 abnutzen. Tauschen Sie diesen bei Beschädigung aus. Absaugvorrichtung aufsetzen (siehe Bild A) Führen Sie die Absaugvorrichtung 14 von vorn an die Unterseite der Schlagbohrmaschine heran. Achten Sie darauf, dass die Absaugvorrichtung 14 bündig am Gehäuse anliegt und arretiert wird. Bosch Power Tools OBJ_BUCH-875-001.book Page 13 Thursday, June 4, 2009 10:51 AM Deutsch | 13 Absaugvorrichtung reinigen (siehe Bilder B–D) Der Staubbehälter 15 reicht für etwa 20 Bohrungen mit einem Bohrerdurchmesser von 10 mm. Bei schwächer werdender Absaugung muss der Staubbehälter 15 entleert werden. Drücken Sie dazu auf die geriffelte Fläche der Entriegelungstaste 17 und nehmen Sie den Staubbehälter 15 ab. Leeren und reinigen Sie den Staubbehälter 15. Reinigen Sie das Filterelement 18 durch Ausklopfen. Überprüfen Sie das Filterelement 18 auf Beschädigungen und wechseln Sie es ggf. aus. Drücken Sie auf die Halterung des Filterelements 18 und ziehen Sie es hinaus. Wechseln Sie das Filterelement 18 inklusive der Halterung. Achten Sie beim Aufsetzen der Halterung darauf, dass die Gummidichtung 19 eingesetzt ist. Setzen Sie den Staubbehälter 15 wieder auf und drücken Sie zum Arretieren auf die glatte Fläche der Entriegelungstaste 17. Absaugvorrichtung abnehmen (siehe Bild E) Zur Demontage der Absaugvorrichtung 14 drücken Sie auf die Entriegelungstaste 21 und ziehen die Absaugvorrichtung 14 nach vorn ab. Absaugvorrichtung verstauen (siehe Bild F) Zum Verstauen der Absaugvorrichtung 14 im Koffer, nehmen Sie die Absaugvorrichtung 14 ab, schieben diese zusammen und stecken Sie die Klammer 22 auf. Setzen Sie den Verschluss 23 auf oder leeren Sie den Staubbehälter 15, bevor Sie die Absaugvorrichtung ablegen. Zusatzgriff f Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 12. Sie können den Zusatzgriff 12 in 8 Positionen verstellen, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 13 entgegen dem Uhrzeigersinn und schieben Sie den Zusatzgriff 12 soweit nach vorn, bis Sie ihn in die gewünschte Position schwenken können. Danach ziehen Sie den Zusatzgriff 12 wieder zurück und drehen Sie die Flügelschraube 13 im Uhrzeigersinn wieder fest. Bohrtiefe einstellen (siehe Bild G) Mit dem Tiefenanschlag 1 kann die gewünschte Bohrtiefe X festgelegt werden. Drücken Sie die Taste für die Tiefenanschlageinstellung 3 und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein. Die Riffelung am Tiefenanschlag 1 muss nach unten zeigen. Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht. Werkzeugwechsel (siehe Bild H) Schnellspannbohrfutter Bei nicht gedrücktem Ein-/Ausschalter 10 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter. Öffnen Sie das Schnellspannbohrfutter 2 durch Drehen in Drehrichtung n, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Drehen Sie die Hülse des Schnellspannbohrfutters 2 in Drehrichtung o von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt. Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen. Schraubwerkzeuge Bei der Verwendung von Schrauberbits 25 sollten Sie immer einen Universalbithalter 24 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits. Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 4 immer auf das Symbol „Bohren“. Bosch Power Tools 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 14 Thursday, June 4, 2009 10:51 AM 14 | Deutsch Bohrfutter wechseln f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Bohrfutter demontieren (siehe Bild I) Demontieren Sie den Zusatzgriff und bringen Sie den Gangwahlschalter 11 in die Mittelstellung zwischen 1. und 2. Gang. Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in die Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren. Spannen Sie einen Innensechskantschlüssel 26 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 2 ein. Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und lösen Sie das Schnellspannbohrfutter 2 durch Drehen des Innensechskantschlüssels 26 in Drehrichtung n. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 26 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab. Bohrfutter montieren (siehe Bild J) Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge. f Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung. Das Bohrfutter muss mit einem Anzugsdrehmoment von ca. 50–55 Nm festgezogen werden. Betrieb Inbetriebnahme f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Drehrichtung einstellen (siehe Bild K) Mit dem Drehrichtungsumschalter 9 können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 10 ist dies jedoch nicht möglich. Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter 9 nach links bis zum Anschlag durch. Die Drehrichtungsanzeige Rechtslauf 6 zeigt die gewählte Drehrichtung an. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 9 nach rechts bis zum Anschlag durch. Die Drehrichtungsanzeige Linkslauf 7 zeigt die gewählte Drehrichtung an. Betriebsart einstellen Bohren und Schrauben Stellen Sie den Umschalter 4 auf das Symbol „Bohren“. Schlagbohren Stellen Sie den Umschalter 4 auf das Symbol „Schlagbohren“. Der Umschalter 4 rastet spürbar ein und kann auch bei laufendem Motor betätigt werden. Mechanische Gangwahl f Sie können den Gangwahlschalter 11 bei langsam laufendem Elektrowerkzeug betätigen. Dies sollte jedoch nicht bei Stillstand, voller Belastung oder maximaler Drehzahl erfolgen. Mit dem Gangwahlschalter 11 können 2 Drehzahlbereiche vorgewählt werden. 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 15 Thursday, June 4, 2009 10:51 AM Deutsch | 15 Gang I: Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohrdurchmesser oder zum Schrauben. Gang II: Hoher Drehzahlbereich; zum Arbeiten mit kleinem Bohrdurchmesser. Lässt sich der Gangwahlschalter 11 nicht bis zum Anschlag schwenken, drehen Sie die Antriebsspindel mit dem Bohrer etwas. Elektronische Drehzahlvorwahl (PSB 1000-2 RCE/PSB 1000-2 RCA) Mit dem Stellrad Elektronische Drehzahlvorwahl 5 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen. Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Zum Arbeiten mit kleiner Drehzahl. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 10 und halten Sie ihn gedrückt. Zum Arbeiten mit maximaler Drehzahl. Zum Feststellen des gedrückten Ein-/Ausschalters 10 drücken Sie die Feststelltaste 8. Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 10 los bzw. wenn er mit der Feststelltaste 8 arretiert ist, drücken Sie den Ein-/Ausschalter 10 kurz und lassen ihn dann los. Arbeitshinweise Drehzahl/Schlagzahl einstellen f Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen. Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 10 eindrücken. Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen. Leichter Druck auf den Ein-/Ausschalter 10 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl. Drehzahl/Schlagzahl vorwählen (PSB 850-2 RE/PSB 850-2 RA) Mit dem Stellrad Drehzahlvorwahl 16 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen. Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Bosch Power Tools Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 16 Thursday, June 4, 2009 10:51 AM 16 | Deutsch Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Kundendienst und Kundenberatung Nur für EU-Länder: Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Änderungen vorbehalten. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 17 Thursday, June 4, 2009 10:51 AM English | 17 Safety Notes
