Tipo de produto	Exaustor
Marca	MEPAMSA
Modelo	Exaustor Slim jet bm - 70
Largura	70 cm
Profundidade	50 cm
Altura	15 cm (perfil slim)
Peso	8 kg
Alimentação	220-240 V, 50/60 Hz
Potência máxima	250 W
Capacidade de extração	700 m³/h
Nível de ruído	60 dB (máx.)
Filtros	Filtros metálicos antigordura laváveis
Iluminação	LED integrado
Controles	Botões táteis
Diâmetro de saída	150 mm
Modos de funcionamento	Extração / Recirculação
Classe energética	A+
Instalação	Embutida / suspensa
Manutenção	Lavar filtros metálicos mensalmente
Segurança	Desligamento automático (tempo programável)
Peças sobressalentes	Filtros, lâmpadas LED, comandos
Reparabilidade	Serviço técnico oficial MEPAMSA
Garantia	2 anos
Inclui	Manual do utilizador, kit de instalação

Perguntas frequentes - Campana Slim jet bm - 70 MEPAMSA

Como instalo o exaustor MEPAMSA Slim jet bm - 70?

A instalação deve ser realizada por um profissional. Certifique-se de que o exaustor esteja à altura adequada sobre o fogão (65-75 cm para vitrocerâmica, 75-85 cm para gás). Conecte o duto de saída (se for em modo extração) ou instale o filtro de carvão (modo recirculação). Siga as instruções do manual.

De quanto em quanto tempo devo limpar os filtros do exaustor?

Recomenda-se lavar os filtros metálicos antigordura a cada mês ou quando o indicador de saturação acender (se disponível). Podem ser lavados à mão com detergente ou na máquina de lavar loiça a baixa temperatura.

Que tipo de filtro utiliza o Exaustor Slim jet bm - 70?

Utiliza filtros metálicos antigordura laváveis. Para a recirculação, é necessário um filtro de carvão ativado (não incluído). Consulte o manual para o modelo exato.

Qual é o nível de ruído deste exaustor?

O nível de ruído máximo é de aproximadamente 60 dB, semelhante a uma conversa normal. Em velocidades baixas, o ruído é menor.

Pode ser usado sem duto de saída?

Sim, o exaustor pode funcionar em modo recirculação. Para isso, deve instalar um filtro de carvão ativado (disponível como acessório) que purifica o ar e o devolve à cozinha.

O que fazer se o exaustor não ligar?

Verifique a ligação elétrica e o interruptor de segurança. Verifique se não disparou o disjuntor. Se o problema persistir, contacte o serviço técnico.

Como troco a lâmpada LED?

As lâmpadas LED estão integradas e devem ser substituídas por pessoal qualificado. Contacte o serviço técnico oficial MEPAMSA.

Quais são as dimensões do exaustor?

O exaustor tem uma largura de 70 cm, uma profundidade de 50 cm e uma altura de 15 cm (perfil slim). Estas medidas permitem uma integração discreta na cozinha.

Onde posso comprar peças sobressalentes?

Pode adquirir peças sobressalentes (filtros, comandos, etc.) através do serviço técnico oficial da MEPAMSA ou em lojas especializadas. Consulte o site do fabricante.

O exaustor tem função de desligamento automático?

Sim, o modelo Slim jet bm - 70 inclui um temporizador que permite programar o desligamento automático após um tempo determinado, para maior comodidade e poupança energética.

MANUAL DE UTILIZADOR Campana Slim jet bm - 70 MEPAMSA

GARANTIA E INSTRUÇÕES DE UTILIZAÇÃO

MODELO SLIM JET

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES....11
CARACTERÍSTICAS 12
INSTALAÇÃO....13
UTILIZAÇÃO 15
MANTENIMIENTO 16

INSTALACIÓN

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

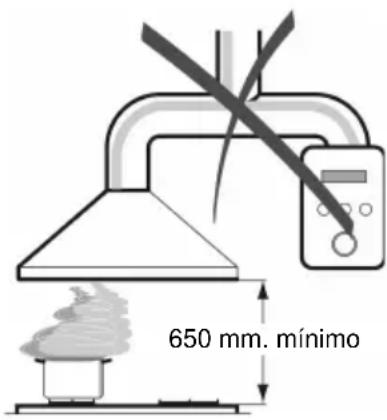

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

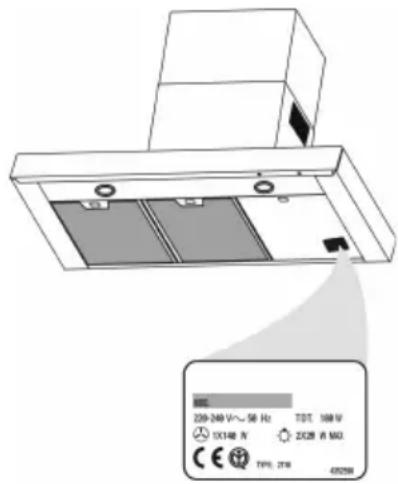

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

239-240 V~58 Hz TOT: 168 V 1X148 N 2328 A MΩ C E TYP: ZTR 482000

650 mm. mínimo

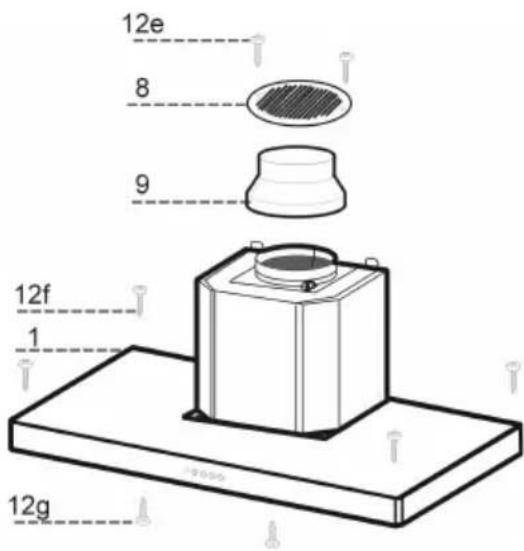

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

12e 2 Parafusos 2,9 x 12,7
12f 4 Parafusos M4 x 35
12g 2 Parafusos 4 x 20

Qtd Documentação

1 Manual de Instruções

12e 8 9 12f 1 12g

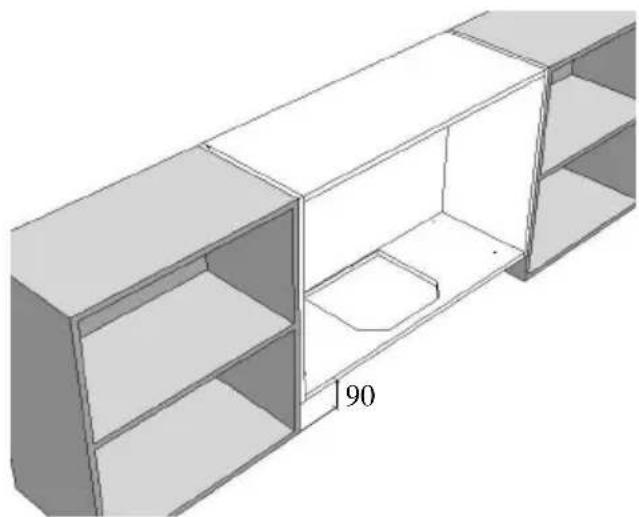

Perfuração e fixação

• O fundo do armário deve ser colocado a 90 mm. da borda inferior (Fig. 1).
• A parte superior do exaustor mostra 4 orifícios roscados destinados à fixação do mesmo (Fig. 2).
• Colocar o molde de montagem na parte inferior da estante, de forma que a borda traseira do mesmo fique nivelada com a parede. De seguida, com uma broca de 5 mm. de diâmetro, fazer 4 buracos de acordo com o que se mostra no referido molde. Cortar ainda o espaço correspondente à caixa do motor.
• MUITO IMPORTANTE! Antes de proceder à fixação do exaustor, certifique-se que a parte traseira inferior do mesmo fica integralmente unida à parede.
• Fixar o exaustor com 4 parafusos de M5 x 35, incluídos nos acessórios do mesmo.
• Fixar o exaustor na parte frontal com 2 parafusos de 4 x 20 directamente sobre a estante, aproveitando os 2 buracos existentes nas esquinas da caixa do motor (Fig. 4).

Ligações

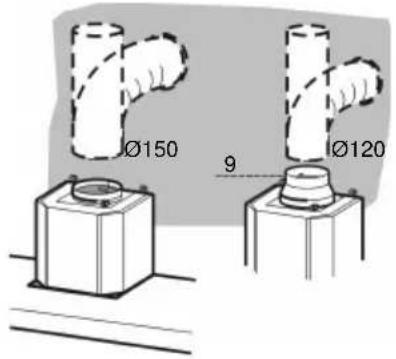

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

Ø150 9 Ø120

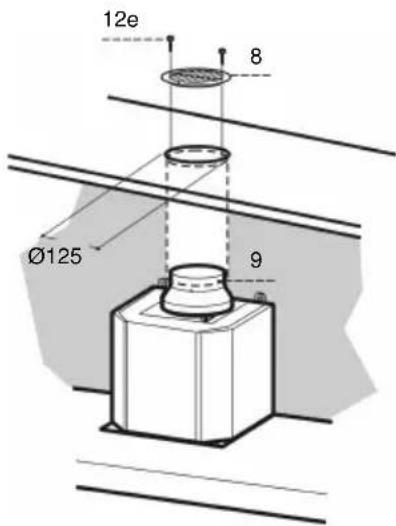

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 12,7) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo (não fornecidos com o aparelho).

12e 8 Ø125 9

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

L	Acende e apaga a luz.
V1	Liga e desliga o motor principal na 1a velocidade. Simultaneamente, entra em funcionamento o Sistema Jet. Esta posição é adequada para uma renovação contínua de ar, particularmente silenciosa, na presença de reduzidos vapores de cocção.
V2	Segunda velocidade do motor principal, permanecendo em funcionamento o Sistema Jet. Esta posição é adequada para a maioria das condições de uso, dada a óptima relação entre a quantidade de ar tratado e o nível de rumorosidade.
V3	Terceira velocidade do motor principal, interrompendo-se o funcionamento do Sistema Jet. Esta posição é especialmente adequada para fazer face às emissões máximas de vapor, inclusive durante períodos de tempo prolongados.

Sistema Jet

CARACTERÍSTICAS DO SISTEMA JET

O modelo de exaustor que acaba de adquirir produz uma cortina de ar na parte frontal que transporta os fumos para a zona de aspiração. Com a incorporação deste sistema aumenta-se a eficácia de extracção em velocidades baixas do motor, diminuindo o nível de ruído e o consumo de energia.

Filtros antigordura

- Os filtros de alumínio podem lavar-se à mão, com agua e sabão, ou então na máquina de lavar louça. Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50-60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode perjudicar a sua aparência estética, embora não prejudique a sua eficacia de filtragem.

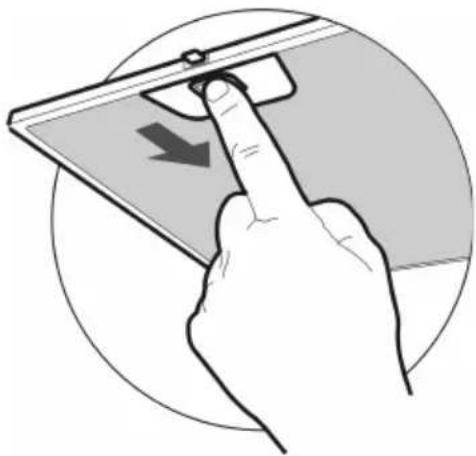

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

• Tire os filtros abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visible exterior.

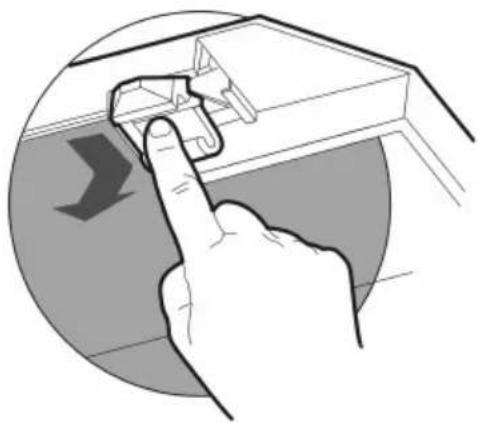

Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.

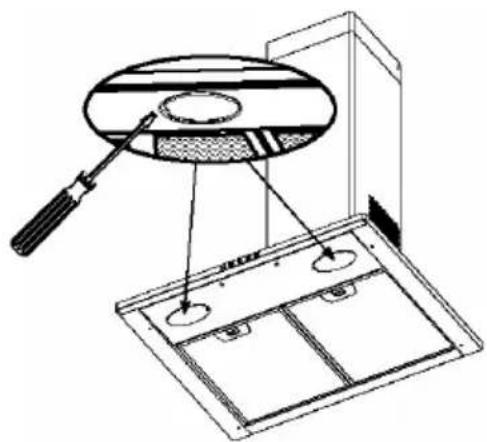

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W.

• Retirar o parafuso de fixação e extrair a placa do exaustor.
• Desenroscar a lâmpada.
• Substitui-la por uma nova, tendo especial cuidado para que as características desta sejam as mesmas que as da lâmpada original.
• Montar novamente a placa, fixando-a com o parafuso que foi retirado anteriormente.

Mepamsa, S.A., compromete-se a reparar ou repôr de modo gratuito, por un período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.

Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.

A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.

Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.

Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.

Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A. Exija a identificação.

ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL

APARELHO: NUMERO DE SERIE:

MODELO: COR:

DATOS COMPRADOR

NOME: DATA DE COMPRA: / 20...

MORADA: ....D.P. LOCALIDADE: ....

TELEFONE: ...... DISTRITO: ......

DATOS ESTABLECIMIENTO VENDEDOR

NOME: DATA DE COMPRA: / 20...

MORADA: ....D.P. LOCALIDADE: ....

TELEFONE: ...... DISTRITO: ......

Mepamsa

Carretera Zaragoza, km. 5

Telephone: [phone]

31110 NOAIN (Navarra )

Selo do Estabelecimento

Dir. 89/33 6/CEE

72/23 /CEE

CONDICIONES DE GARANTIA

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
