MANUAL DE UTILIZADOR Campana Eos H MEPAMSA

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES ....13
CARACTERÍSTICAS....14
INSTALAÇÃO ....15
UTILIZAÇÃO 18
MANUTENÇÃO ....19

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

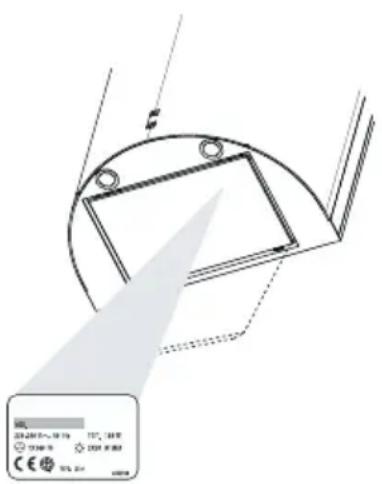

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano hú-mido e detergente líquido neutro.

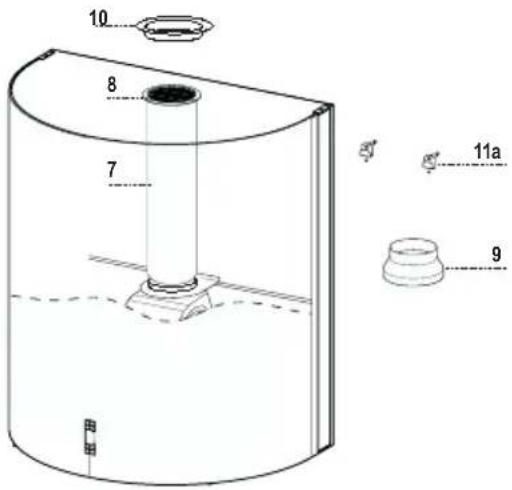

Componentes
Ref. Qtd. Componentes do Produto

1	1	Corpo do exaustor equipado com: Comandos, luz, grupo ventilador, filtros e chaminé inferior
7		1	Tubo	PVC (montado)
8	1	Grelha direccionada (montada)
9	1	Flange de redução ø 150-120 mm
10		1	Bujão

Ref. Qtd. Componentes de Instalação

11a 2 Buchas SB 12/10

Qtd. Documentos

1 Livro de Instruções

10 8 7 11a 9

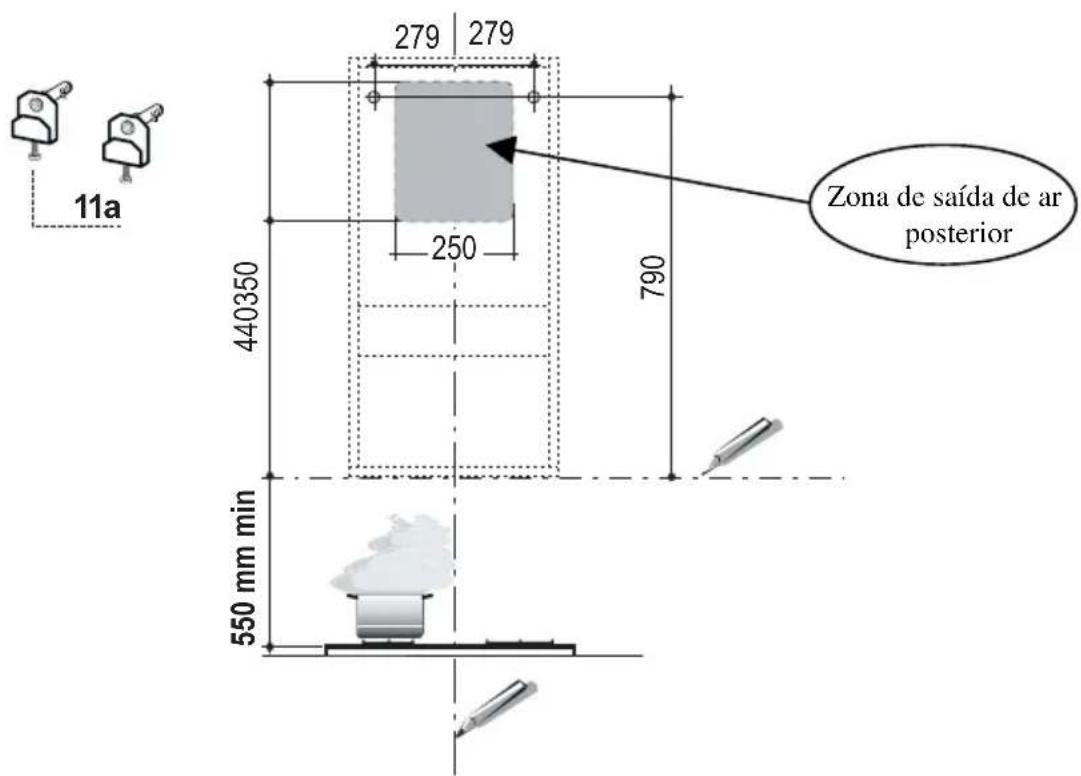

Furação da parede

No caso de desejar ligar o exaustor na versão aspirante, fazendo sair o tubo por trás, lembramos que o furo para evacuação do ar deve ser feito seguindo as indicações do desenho abaixo.

11a 279 | 279 250 440350 790 550 mm min Zona de saída de ar posterior

No caso da instalação do exaustor ser feita na versão filtrante, saiba que é necessário deixar por cima do exaustor, entre ele e qualquer limite superior (tecto ou prateleira), uma distância de, pelo menos, 8-10 cm.

Marque na parede:

• uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: pelo menos, 550 mm de distância acima da placa do fogão.
• Marque um ponto de referência, como indicado, 790 mm acima da linha de referência horizontal, e a 279mm de distância à direita da linha de referência vertical.
• Repita a operação do lado oposto, verificando a nivelação.
• Com uma broca de ∅ 12 mm fure os pontos marcados.
• Introduza as buchas com parafuso e o suporte 11a nos furos e aperte.

Montagem da estrutura do exaustor

• Ajuste os dois parafusos, Vr, dos suportes 11a, no início de excursão.
• Prenda a estrutura do exaustor nos 2 suportes 11a.
• Abra o painel Comfort puxando-o, tire os filtros, um por um, empurrando-os para a parte de trás do grupo ao mesmo tempo que vai puxando para baixo.
• Operando do interior da estrutura do exaustor, rode os parafusos Vr para nivelar o corpo do exaustor.

11a Vr

Ligações

SAÍDA DE AR PARA VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível de ø150 ou 120 mm, cuja escolha deixamos ao critério do instalador. A saída do tubo tanto pode ser feita por cima como por trás do exaustor.

Antes de começar a fazer as ligações da aspiração, remova a gre-lha direcionada 8 e o tubo de pvc, 7, se ainda o não tiver feito. A flange de redução 9 só tem de ser desmontada se o diâmetro das ligações for de 150.

SAÍDA TRASEIRA

• Lembramos que para fazer o furo de evacuação é necessário seguir o esquema dado no parágrafo sobre execução de furos na parede.
• Abra o furo posterior com a ajuda de uma pinça.
• Para ligação com um tubo de 120 mm, adapte a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras próprias. O material necessário para esta operação não é fornecido com o aparelho.
• Desmonte os filtros anti-odor de carvão activo, se disponíveis.
• Fixe a tampa 10 na saída superior do exaustor, utilizando os parafusos fornecidos.

SAÍDA SUPERIOR

• Para ligação com um tubo de 120 mm, adapte a flange de redução 9 na saída do corpo do exaustor.
• Remova a parte central da tampa 10 com uma pinça e fixe esta última à saída superior do exaustor, utilizando os parafusos fornecidos.
• Fixe o tubo com braçadeiras próprias. O material necessário para esta operação não é fornecido com o aparelho.
• Desmonte os filtros anti-odor de carvão activo, se disponíveis.

10

SAÍDA DE AR PARA A VERSÃO FILTRANTE

• Se os componentes para versão filtrante já montados tiverem sido removidos, monte-os.
• Introduza o tubo de pvc 7 na flange.
• Enrosque de novo a grelha direcionada, 8, na saída de ar, ten-do o cuidado de a posicionar correctamente no tubo.
• Assegure-se de que os filtros anti-odor de carvão activo se encontram presentes.

8 7 9

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

Tecla	Função	Display
A Para ligar e desligar o motor de aspiração com a última velocidade utilizada.		Mostra a velocidade definida
B Para diminuir a velocidade de funcionamento.
C Para aumentar a velocidade de funcionamento.
D Activa a velocidade intensa seja qual for a velocidade com que o motor estiver a funcionar ou mesmo se estiver parado. Esta velocidade funciona durante um determinado período de tempo limitado, 10 minutos, decorrido o qual o sistema regressa à velocidade defi-nida anteriormente. Indicada para condições de emis-são máxima de fumos de cozedura.		Visualiza HI e o ponto em baixo, à direita, pisca uma vez por segundo.
E Para ligar o motor com uma velocidade que, de hora a hora, lhe permite aspirar 100 m3/h, durante 10 minu-tos. No fim, o motor desliga-se.Com o alarme dos filtros disparado, se o utilizador premir esta tecla durante cerca de 3 segundos, o sistema fará o reset do alarme. Estas indicações só são visíveis se o motor estiver desligado.		Visualiza 24 e o ponto em baixo à direita pisca, enquanto o motor estiver a funcionar Concluído o processo, a indicação anteriormente visualizada apaga-se:FF indica a necessidade de lavar os filtros metálicos antigordura. O alarme dispara ao fim de 100 horas de funciona-mento efectivo do exaustor.EF indica a necessidade de substituir os filtros de carvão activo. Nesta altura devem lavar-se também os filtros metálicos antigordura. O alarme dispara ao fim de 200 horas de funcionamento efectivo do exaustor.
F Para accionar o processo de desligamento automático diferido de 30'. Indicado para completar a eliminação dos cheiros residuais. É activável de qualquer posição e desactiva-se premindo a tecla ou desligando o mo-tor.		Mostra, alternadamente, a velocidade de funcionamento e o tempo que falta para o exaustor se desligar. O ponto em baixo à direita pisca.
G Para ligar e desligar o sistema de iluminação (focos).Mantendo-a premida durante 2 segundos, liga e desli-ga a iluminação lateral (néon)
H Para ligar e desligar o sistema de iluminação a baixa intensidade (focos).

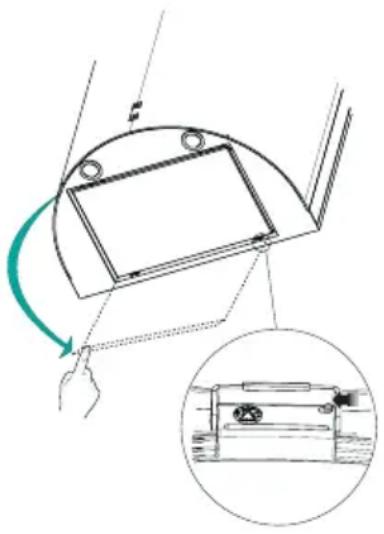

• Abra o painel Confort puxando-o.
• Abra o grupo de iluminação, puxando-o pelo entalhe próprio. Desprenda-o do corpo do exaustor, deslizando como perno de fixação próprio.
• O painel confort não pode, de modo nenhum, ser lavado na máquina de lavar louça.
• Limpe-o exteriormente com um pano húmido e detergente líquido neutro, ou utilizando os toalhetes Clin & Clin Faber.
• Limpe-o também por dentro com um pano húmido e detergente neutro; não utilize panos ou esponjas molhadas, nem jactos de água. Não use substâncias abrasivas.
• Terminada a operação, prenda de novo o painel à estrutura do exaustor e feche-o.

Os filtros de alumínio podem lavar-se à mão, com água e sabão, ou então na máquina de lavar louça.

Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50- 60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode prejudicar a sua aparência estética, embora não prejudique a sua eficácia de filtragem.

Também podem ser lavados na máquina de lavar louça. Precisam de ser lavados quando aparecer escrito no display FF ou, pelo menos, cerca de 2 em 2 meses de utilização. Para uma utilização muito intensa terão de ser lavados com maior frequência.

• Desligue as luzes e o motor de aspiração e, no caso da função 24h estar activada, desactive-a agora.
• Carregue no botão E até o display desligar.

Limpeza dos filtros

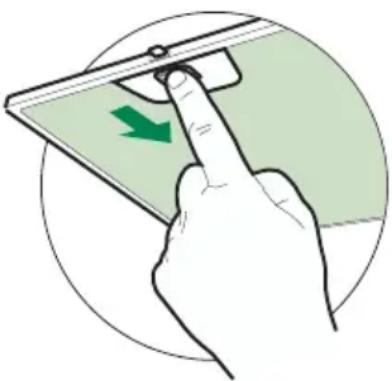

• Abra o painel Comfort, puxando-os.
• Desmonte os filtros, um de cada vez, empurrando-os em direcção à retaguarda do grupo ao mesmo tempo que os puxa para baixo.
• Lave os filtros, evitando dobrá-los, e deixe-os secar antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se pode verificar, não prejudica de modo nenhum a sua eficácia.)
• Monte-os de novo, tendo o cuidado de manter a pega virada para a parte visível exterior.
• Feche o painel Confort.

- Não podem ser lavados e não são regeneráveis. Têm de ser substituídos quando aparecer escrito no display EF ou, pelo menos, de 4 em 4 meses.

Activação do sinal de alarme

• Nos exaustores na versão filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada na altura de instalação do aparelho ou posteriormente.
• Desligue as luzes e o motor de exaustão.
• Desligue o exaustor da corrente eléctrica.
• Repor a ligação, mantendo premida a tecla B.
• Soltando a tecla, aparecem dois rectângulos em rotação no display.
• Prima, no prazo de 3 segundos, a tecla B, até aparecer a confirmação no display:

- 2 sinais intermitentes da inscrição EF - Alarme de saturação do filtro anti-cheiros de carvão activo, ACTIVADO

- 1 sinal intermitente de EF - Alarme de saturação do filtro de carvão activo DESACTIVADO;

SUBSTITUIÇÃO DO FILTRO ANTI-CHEIROS DE CARVÃO ACTIVO

Como apagar o sinal de alarme

• Desligue as luzes e o motor de aspiração e, no caso da função 24h estar activada, desactive-a agora.
• Carregue no botão E até o display desligar.

Substituição do filtro

• Abra o painel Comfort, puxando-os.
• Desmonte os filtros metálicos antigordura.
• Remova os filtros anti-cheiros de carvão activo saturados, conforme indicado (A).
• Monte os filtros novos conforme indicado (B).
• Reinstale os filtros antigordura.
• Feche o painel Comfort.

B A

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de halogénio de 20 W

• Tire o fixador metálico do vidro, encaixado à pressão, provocando um efeito tipo alavanca por baixo do anel, segurando o com uma mão.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do su-porte.
• Monte de novo o fixador do vidro encaixando-o à pressão.

SUBSTITUIÇÃO DAS LÂMPADAS

• Desaperte o parafuso que está a fixar a extremidade do vidro vertical que protege o néon.
• Faça o vidro deslizar até libertar a extremidade.
• Retire o vidro completamente e substitua a lâmpada por outra igual com as mesmas características.
• Monte de novo o vidro, operando segundo a ordem de sucessão inversa.

N.B. Se for necessário substituir o arrancador, abra o painel Comfort, retire o filtro antigordura e proceda depois à substituição da peça que está colocada na base do néon avariado.

CE

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
