Tipo de produto	Televisão LED LCD
Marca	Semp Toshiba
Modelo	LC 4246FDA
Tamanho da tela (diagonal)	42 polegadas (aprox. 107 cm)
Resolução	Full HD (1920 x 1080 pixels)
Dimensões (com base)	970 mm x 620 mm x 250 mm (L x A x P)
Dimensões (sem base)	970 mm x 570 mm x 80 mm
Peso (com base)	11,5 kg
Peso (sem base)	10,2 kg
Alimentação	110-240 V CA, 50/60 Hz
Consumo de energia (máx.)	85 W
Consumo em standby	< 0,5 W
Funções principais	TV digital, USB Media Player, Entradas HDMI (2), VGA, Áudio, Antena
Controles	Controle remoto incluso, botões no painel lateral
Entradas de vídeo	HDMI (2), VGA, Componente, Composto
Saída de áudio	Fone de ouvido 3,5 mm, SPDIF óptico
Limpeza e manutenção	Limpar a tela com pano macio e seco; não usar produtos químicos
Segurança	Não obstruir as aberturas de ventilação; usar em superfície estável
Peças de reposição	Controle remoto, base, suporte de parede (opcional)
Reparabilidade	Índice de reparabilidade não disponível
Informações adicionais	Manual do usuário disponível em PDF no site do fabricante

Perguntas frequentes - LC 4246FDA Semp Toshiba

Como ligar a televisão pela primeira vez?

Conecte o cabo de alimentação e ligue o interruptor. Use o controle remoto para pressionar o botão Power. Siga as instruções na tela para configurar o idioma e buscar canais.

Por que não há som na TV?

Verifique se o volume está mutado (botão Mute) ou no mínimo. Confira se os cabos de áudio estão conectados corretamente ou teste outra fonte de áudio.

Como conectar um dispositivo USB à TV?

Insira o dispositivo USB na porta USB da TV. Use o controle remoto para selecionar a fonte USB no menu de entrada. A TV reproduzirá arquivos de mídia compatíveis.

O que fazer se a imagem aparecer distorcida?

Verifique a conexão do cabo de sinal (HDMI, antena). Ajuste a resolução no dispositivo de origem. Tente resetar as configurações de imagem no menu da TV.

Como limpar a tela corretamente?

Use um pano macio e seco (microfibra) para limpar a tela. Não aplique líquidos diretamente. Se necessário, umedeça levemente o pano com água destilada.

A TV não liga; o que pode ser?

Verifique se o cabo de alimentação está bem conectado e a tomada funcionando. Tente pressionar o botão Power na TV (não só no controle remoto). Se persistir, contate o suporte técnico.

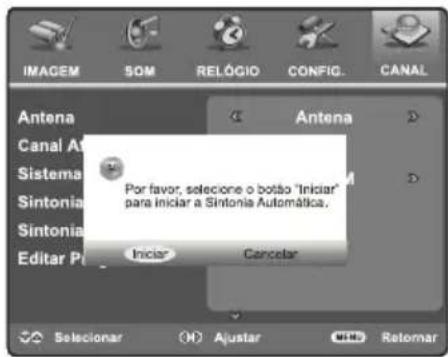

Como configurar canais automaticamente?

Acesse o menu de configurações, vá em 'Canais' ou 'Sintonização' e selecione 'Busca automática'. A TV irá escanear e armazenar todos os canais disponíveis.

Posso usar a TV como monitor de computador?

Sim, conecte o PC à TV usando um cabo HDMI ou VGA. Selecione a entrada correspondente. Ajuste a resolução do computador para 1920x1080 para melhor qualidade.

Como ativar o modo de economia de energia?

No menu de configurações, procure por 'Energia' ou 'Eco'. Ative o modo de economia que reduz o brilho e desliga a TV após inatividade.

O controle remoto não funciona; o que fazer?

Troque as pilhas do controle remoto. Verifique se há obstáculos entre o controle e a TV. Aponte diretamente para o sensor. Se não funcionar, tente reiniciar a TV com o botão Power nela.

MANUAL DE UTILIZADOR LC 4246FDA Semp Toshiba

Manual de Instruções

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

USB

JPEG, MP3, Video & TXT

HDTV

MONITOR

DTN

SEMP

NE: 404603

LC 3246WDA

LC 4046FDA

LC 4246FDA

Agora você dispõe de um aparelho da mais alta tecnologia e qualidade que um produto poderia ter; um televisor SEMP TOSHIBA.

Mas lembre-se: para conseguir um bom desempenho do seu aparelho, é importante que você leia o Manual de Instruções com atenção, para que seus recursos tecnológicos sejam entendidos e desfrutados. A SEMP TOSHIBA mantém mais de 1000 postos credenciados de assistência técnica por todo o território nacional.

Agora é reclinar-se na poltrona, ligar o seu SEMP TOSHIBA com o manual nas mãos e proporcionar a você e sua família horas de lazer e entretenimento.

MEIO AMBIENTE: A SEMP TOSHIBA preocupada com o Meio Ambiente procurou desenvolver este produto para que pudesse ser reciclado e reutilizado se destinado a recicladores. Toda sua embalagem (calços de isopor, papelão e sacos plásticos) e o Manual de Instruções são 100% recicláveis.

CUIDADOS COM SEU TELEVISOR

1. Este televisor dispensa ajustes de voltagem, pois opera em uma ampla faixa da rede de energia elétrica, de 110-220 V \~. Assim, você poderá instalar seu televisor em qualquer região do país, sem a necessidade de regulagem adicional ou de regulador de voltagem externo.
2. Ao instalar seu aparelho deixe espaço de no mínimo 10 cm em torno do TV para permitir boa ventilação. Não coloque sobre o televisor: moedas, grampos, recepientes com água como vasos, evite expor o TV a respingos e gotejamento.
3. Não exponha seu aparelho a luz solar direta ou aquecedores por longos períodos de tempo, pois a elevação da temperatura poderá afetar o gabinete. Nota: Não coloque sobre o aparelho fontes de calor, como por exemplo, velas acesas.
4. Para evitar um super aquecimento do seu televisor, mantenha-o em local com boa ventilação e não cubra o mesmo com jornais, toalhas de mesa, cortinas, capas plásticas, etc.

5. Para limpar o gabinete, utilize um pano seco e macio. Para remover manchas mais difíceis, utilize um pano úmido. Nunca use benzina, thinner, álcool ou outros solventes químicos, pois poderão remover palavras impressas. Proteja o gabinete de inseticidas e outras substâncias que possam manchá-lo.

6. Desligue o plugue da tomada quando se ausentar por um longo período. O cabo de força quando desconectado desenergiza completamente o aparelho.

1. Nunca desconecte o cabo de força puxando pelo cabo. Faça-o sempre pelo plugue.

1. Nunca adultere qualquer componente do interior do aparelho ou faça qualquer ajuste nos controles não mencionados neste manual. Além de colocar em risco a sua saúde, você poderá causar danos ao aparelho e consequentemente perder a garantia.

1. Água e Umidade: Para sua segurança não utilize aparelhos ligados à eletricidade próximos a água, por exemplo, banheiras, pias, tanques de lavar roupa, porão úmido ou próximo à piscina, etc.

CARACTERÍSTICAS ESPECIAIS

• TV LCD
- Progressive Scan
- DTV - Receptor de canais para transmissões digitais (Sintonizador Digital SBTVD Integrado)
• VHF/UHF/CATV - 181 canais
- Closed Caption

• Entrada áudio e vídeo
• Entrada S-vídeo
• Entrada Vídeo Componente HD
• Entrada para PC
• Entrada HDMI
  • Media Player: Entrada USB
• Saída de áudio digital

ACESSÓRIOS FORNECIDOS

Acessórios do Pedestal

(As figuras destes acessórios poderão ser diferentes dependendo do modelo)

Base

Parafuso de Montagem do suporte na base

Parafuso de montagem do pedestal no aparelho (TV)

Suporte do pedestal

ÍNDICE

CUIDADOS COM SEU TELEVISOR 2

CARACTERÍSTICAS ESPECIAIS 3

ACESSÓRIOS FORNECIDOS 3

COMANDOS E FUNÇÕES 5

Painel Frontal e Lateral 5

Painel Traseiro 7

MONTAGEM DO PEDESTAL 7

CONEXÕES 9

Conexão da Antena 9

Conexões HDMI 9

Entradas Video Componente 10

Entradas de Áudio e Vídeo e S-Vídeo 11

Conectando um PC 11

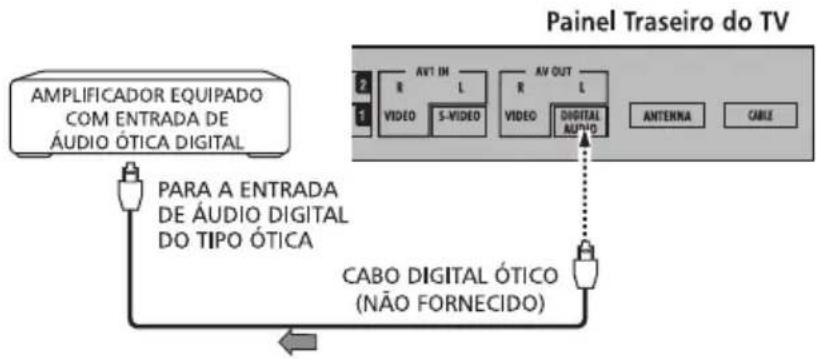

Conectando um Sistema de Áudio Digital 12

Conectando um Sistema de Áudio Estéreo 12

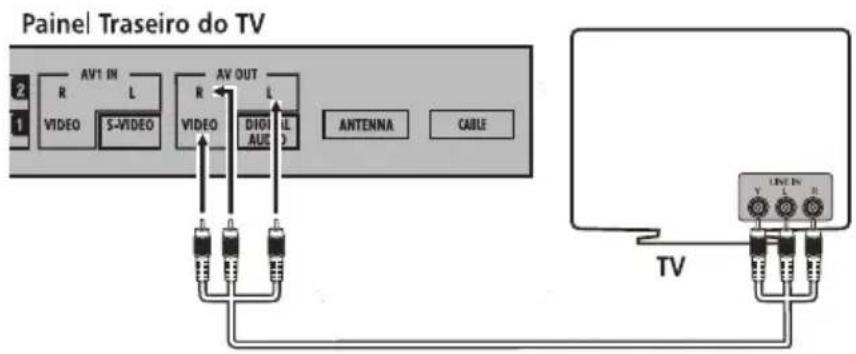

Conexão de Vídeo OUT 13

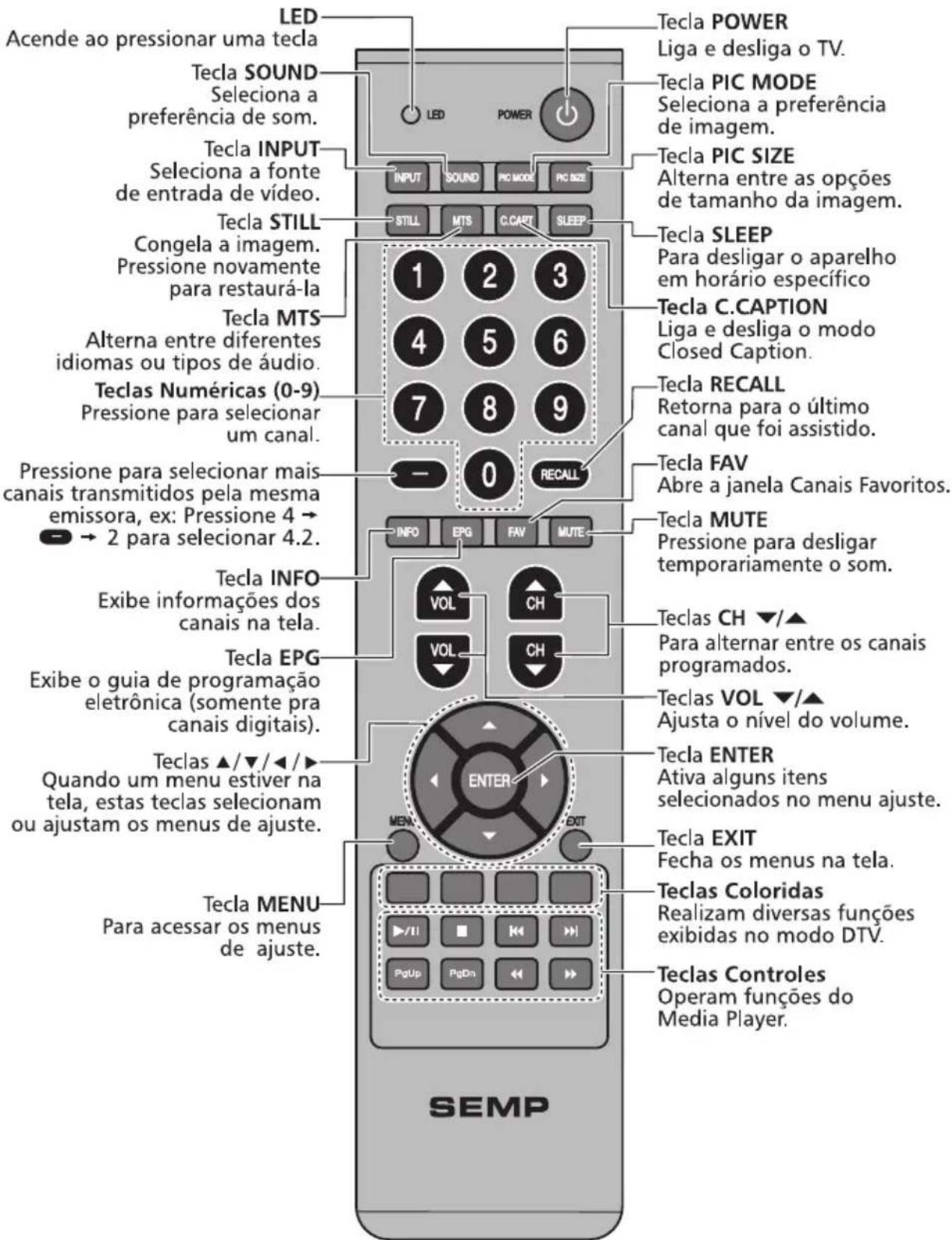

CONTROLE REMOTO 13

Faixa de Operação do Controle Remoto 13

Aprendendo sobre o Controle Remoto 14

AJUSTANDO O SEU TELEVISOR 15

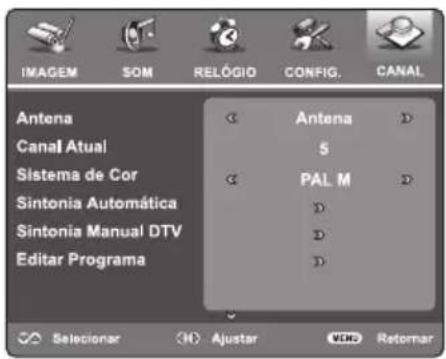

Canais 15

Antena 15

Canal Atual 15

Sistema de Cores 15

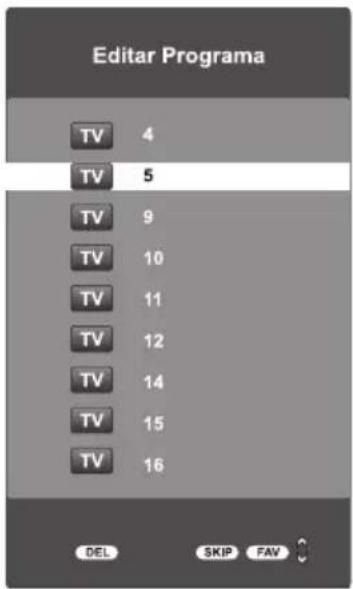

Edição de Programas 16

Canais Favoritos 16

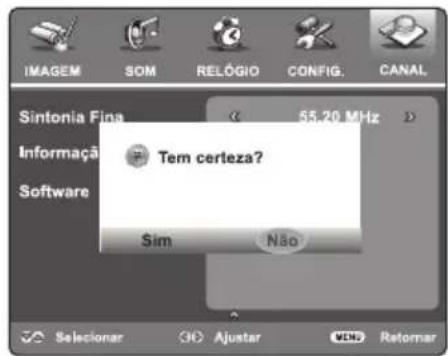

Sintonia Fina (Modo ATV) 16

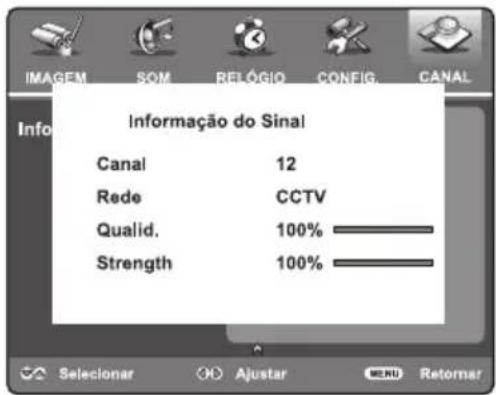

Informações do Sinal (Modo DTV) 16

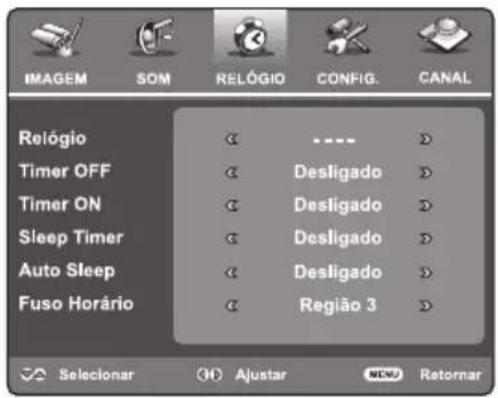

Ajustes do Relógio 17

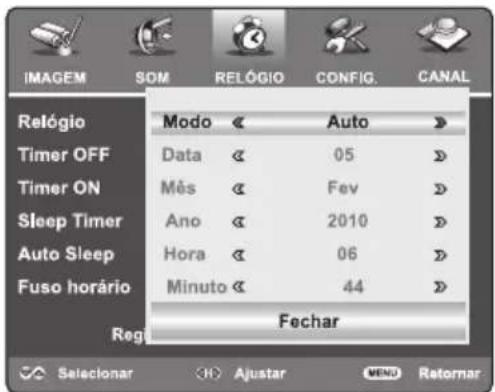

Relógio 17

Timer OFF 17

Timer ON 17

Sleep Timer 17

Auto Sleep 17

Fuso Horário 17

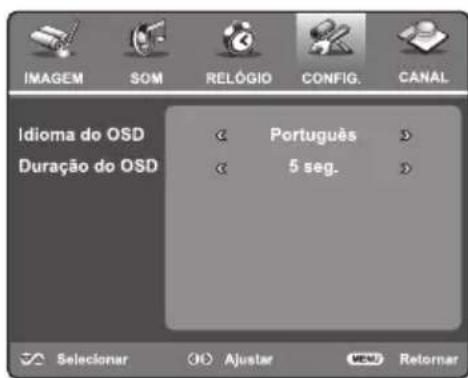

Configuração OSD 18

Idiomas de Áudio (Modo DTV) 18

Redução de Ruído 18

Closed Caption 18

Bloqueio 18

Ativar Senha 19

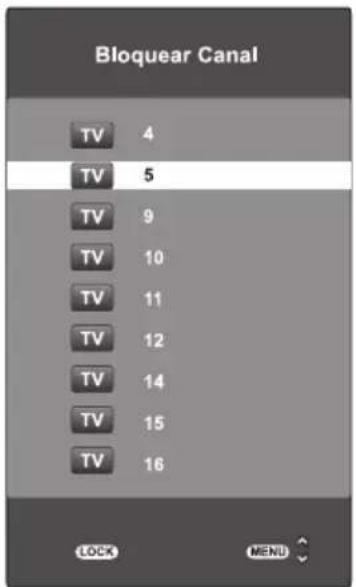

Bloquear Canal 19

Classificação Indicativa 19

Tela Azul 19

Luz de Fundo Ativa 19

Reset 20

OPERAÇÕES BÁSICAS 21

Seleção de Canais 21

Desligando o Som Temporariamente 21

EPG 22

Lembrete 22

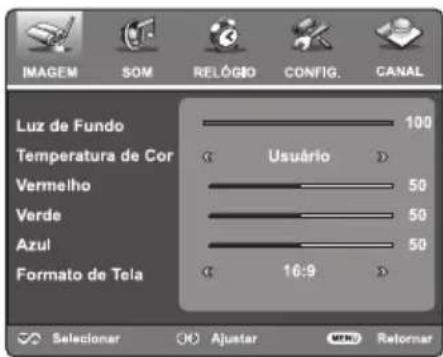

AJUSTANDO A IMAGEM 23

Modo de Imagem 23

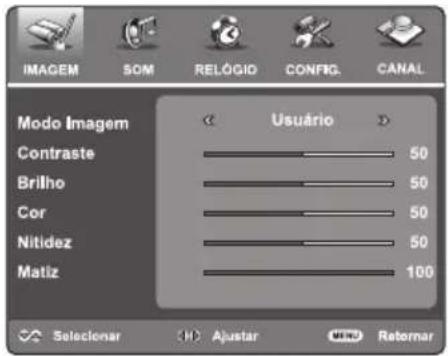

Ajustando a Qualidade da Imagem 23

Ajustando a Luz de Fundo 23

Ajustando a Temperatura de Cor 23

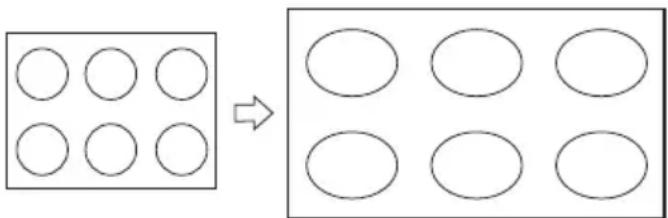

Formato de Tela 24

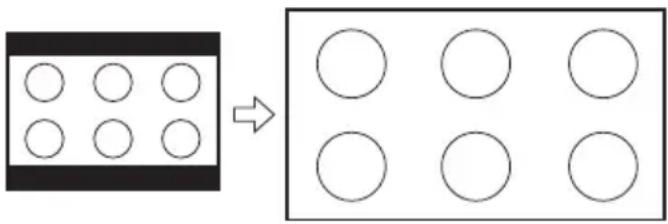

Seleccionando o Tamanho da Imagem 24

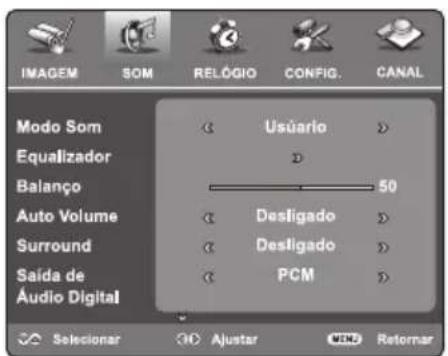

AJUSTANDO O SOM 25

Modo de Som 25

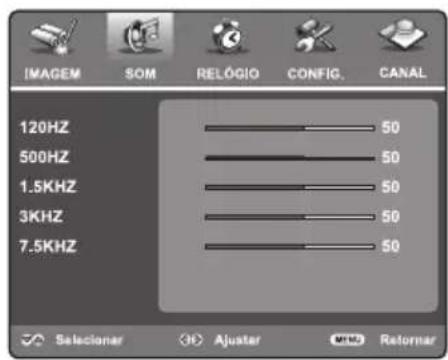

Configurações de Som do Usuário (Equalizador) 25

Balanço 25

Saída de Áudio Digital 26

USANDO O MEDIA PLAYER 27

Gerenciamento de Arquivos e Dispositivos 27

Imagem 28

Música 28

Vídeo 28

Texto 29

Suporte à USB 29

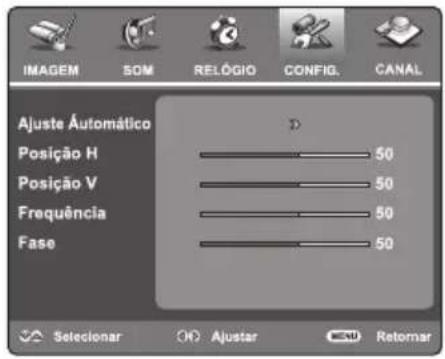

CONFIGURAÇÕES DE PC 30

Usando a Função de Configuração de PC 30

ATUALIZAÇÃO DE SOFTWARE 30

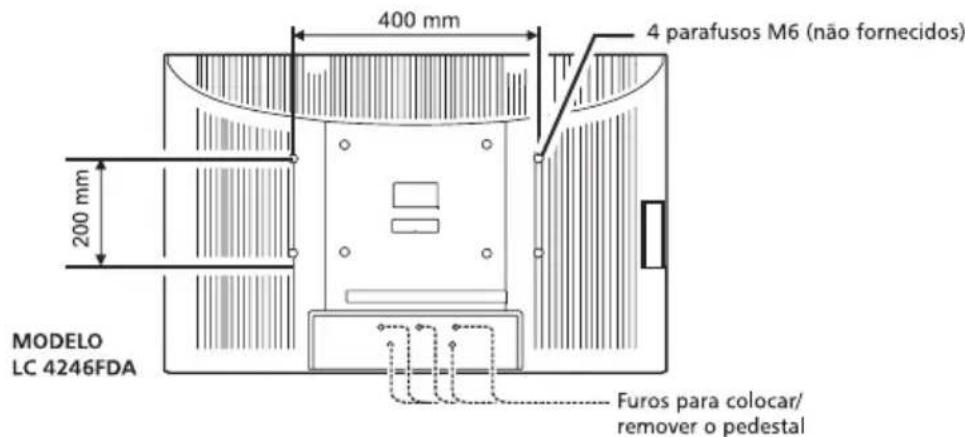

MONTAGEM NA PAREDE 31

Instalando o Televisor de LCD em um Suporte de Montagem na Parede 31

TABELA DE VERIFICAÇÃO DE PROBLEMAS 32

ESPECIFICAÇÕES TÉCNICAS 33

ANOTAÇÕES 34

CERTIFICADO DE GARANTIA 35

ASSISTÊNCIA TÉCNICA 36

EXPLORANDO O SEU NOVO TELEVISOR

Você pode operar o seu televisor usando as teclas no painel, localizado na lateral do aparelho ou no controle remoto. O painel traseiro fornece todos os terminais que você precisa para conectar outros equipamentos ao seu televisor. Veja "Conexões", a partir da página 9.

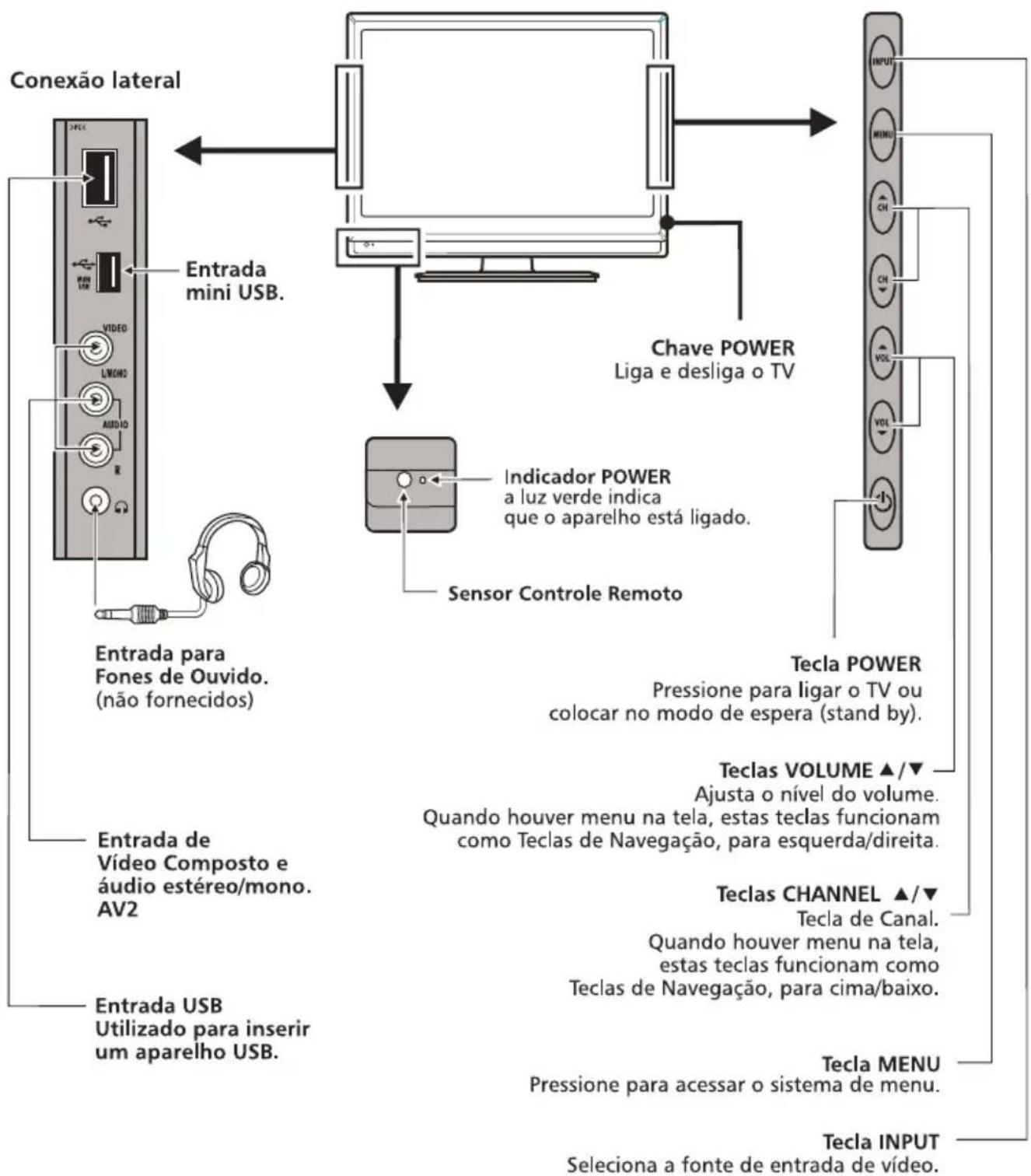

Paineis Frontal e Lateral LC 3246WDA e LC4246FDA

Nota:

Para ligar o TV, pressione a Chave POWER no painel lateral, a partir daí, o aparelho poderá ser ligado e desligado pelo controle remoto, nesse caso permanecendo em stand by.

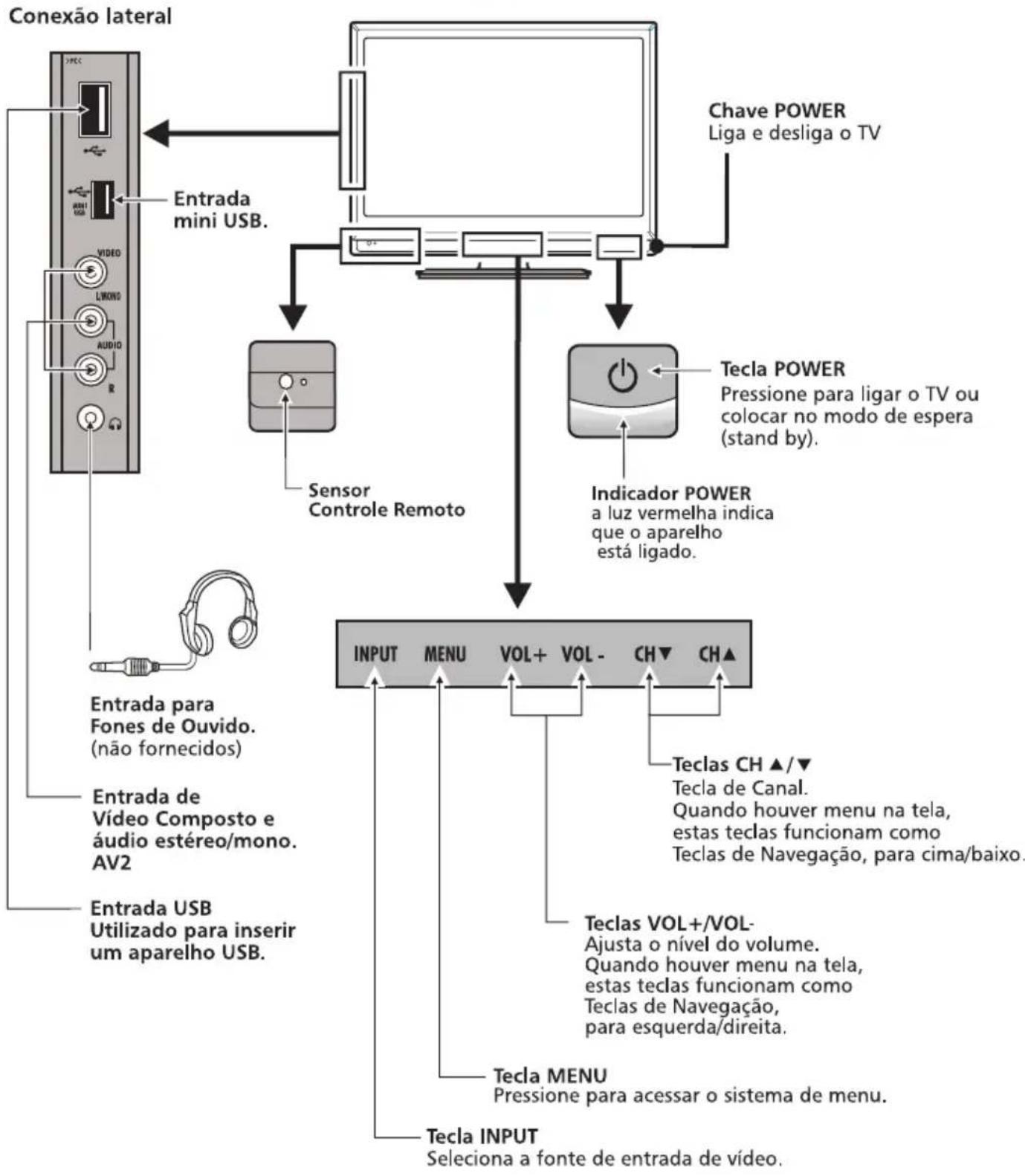

Paineis Frontal e Lateral LC4046FDA

Nota:

Para ligar o TV, pressione a Chave POWER no painel lateral, a partir daí, o aparelho poderá ser ligado e desligado pelo controle remoto, nesse caso permanecendo em stand by.

PAINEL TRASEIRO

① Entrada HDMI - Entrada de Áudio e Vídeo Digital de Alta Definição.
② Entrada para PC - Para conexão de PC.
③ Entrada de Áudio para PC - Para conexão de áudio do PC.
④ Entrada de Vídeo Componente e áudio estéreo/mono.

⑤ Entrada de Vídeo Composto e áudio estéreo/mono AV1.
⑥ Entrada S-Vídeo.
⑦ Saída de Áudio e Vídeo.
⑧ Saída de áudio digital - Para conexão a um equipamento de áudio digital
⑨ Entrada para Antena - comporta sinais de antena VHF/UHF (TV Digital) e sinais de TV a Cabo.

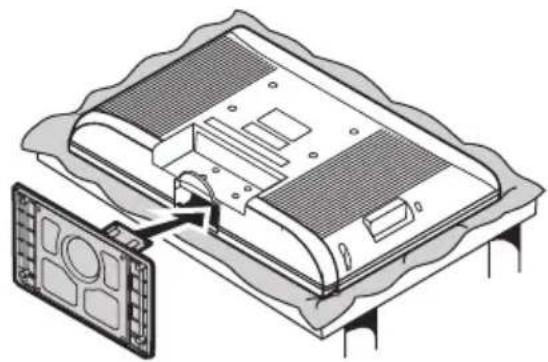

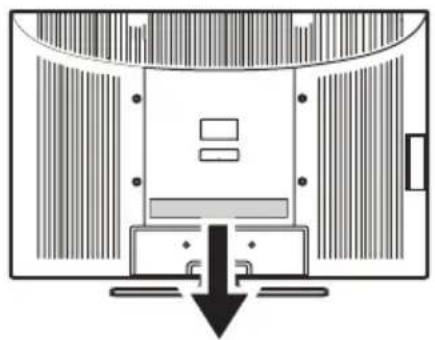

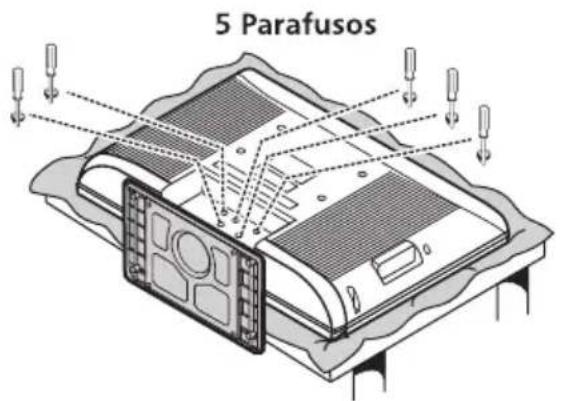

MONTAGEM DO PEDESTAL

Siga o procedimento abaixo para montar o pedestal do TV LCD

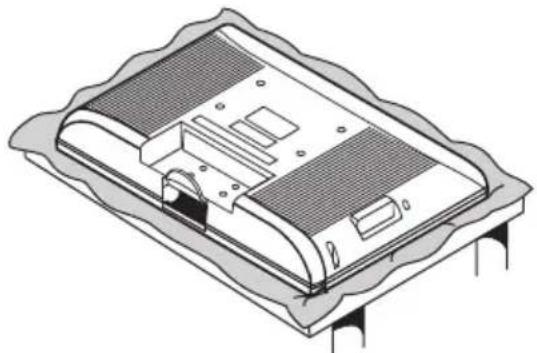

1. Antes de iniciar a montagem do pedestal apóie cuidadosamente o Painel LCD, com a frente voltada para baixo, em uma superfície plana e macia como uma toalha ou um cobertor. Deixe que a parte de baixo da unidade se sobressaia para fora do apoio e monte conforme indicado.

Você deve ter muito cuidado ao acoplar o pedestal para evitar danos ao painel LCD.

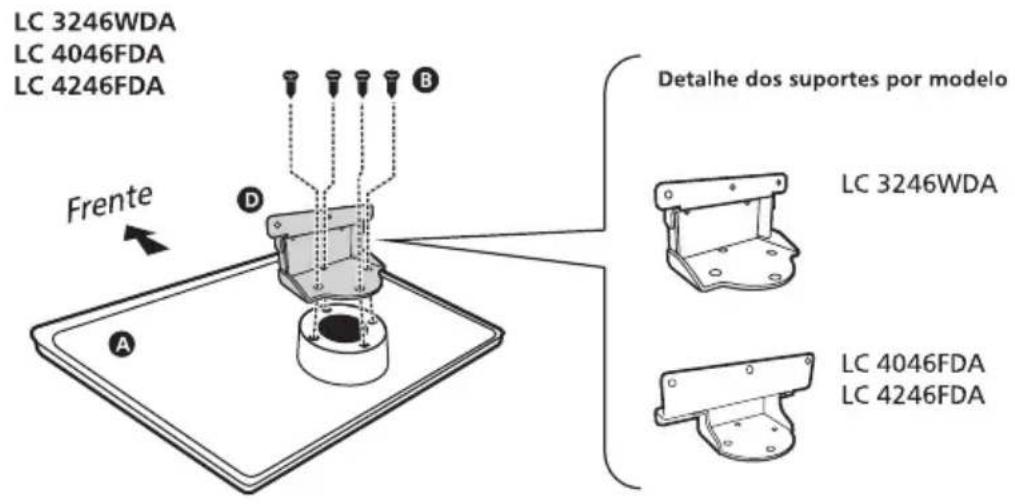

1. Parafuse o suporte do pedestal na base corretamente, de acordo com a ilustração abaixo.

1. Insira o pedestal no TV.

Aviso: Certifique-se de que o cabo de energia não está preso ou prensado ao prender o pedestal, pois isso pode causar um choque elétrico.

1. Use os parafusos de montagem para prender firmemente o pedestal.

Atenção: Verifique a posição das entradas de antena e vídeo conforme o modelo de seu TV. Não conecte o TV à rede elétrica até ter terminado de conectar todos os equipamentos.Todos os modelos possuem a mesma configuração de uso.

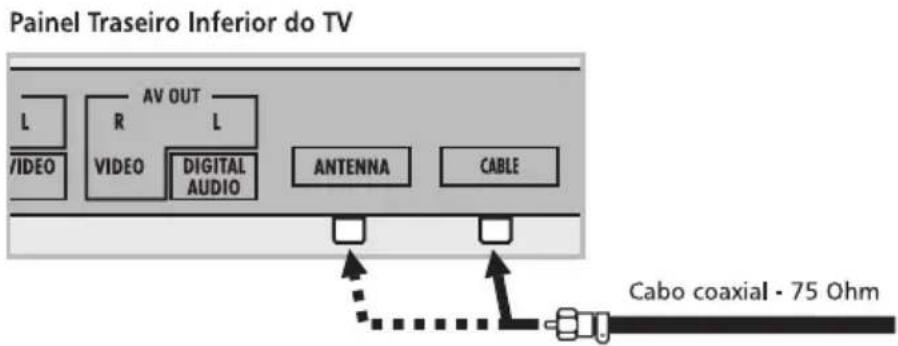

CONEXÃO DA ANTENA

Para assistir a transmissão de TV Digital e Analógica, conecte o cabo de antena VHF/UHF ao terminal ANTENNA do TV.

Para assistir a transmissão de TV a Cabo, conecte o cabo de antena de TV a Cabo ao terminal CABLE.

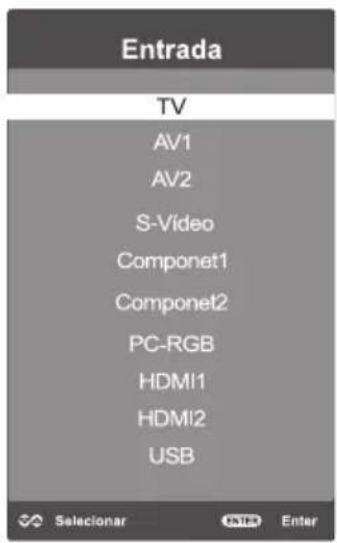

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada TV para assistir aos canais analógicos, digitais e canais da TV a Cabo.

CONEXÃO DE EQUIPAMENTOS EXTERNOS

CONEXÕES HDMI

A entrada HDMI (Interface de Multimídia de Alta Definição) é a primeira interface A/V eletrônica totalmente digital que suporta um padrão não comprimido. Um conector suporta ambas as informações de áudio e vídeo.

Esta entrada está configurada para receber programa HDCP (Proteção de Conteúdo Digital de Banda Larga) na forma digital provindos de aparelhos que atendam às exigências referentes a consumo eletrônico EIA/CEA-861-861B-compliant[1] (como conversor de TV cabo ou DVD player com saída HDMI ou DVI).

A entrada HDMI aceita e exibe sinais 480i, 480p, 720p, 1080i e 1080p.

- Os formatos a seguir podem ser exibidos:

Formato	Resolução	Frequência V
480i (60Hz)	720 x 480	50/60Hz
480p (60Hz)	720 x 480	50/60Hz
576p (60Hz)	720 x 576	50/60Hz
720p (60Hz)	1280 x 720	50/60Hz
1080i (60Hz)	1920 x 1080	50/60Hz
1080p (60Hz)	1920 x 1080	50/60Hz

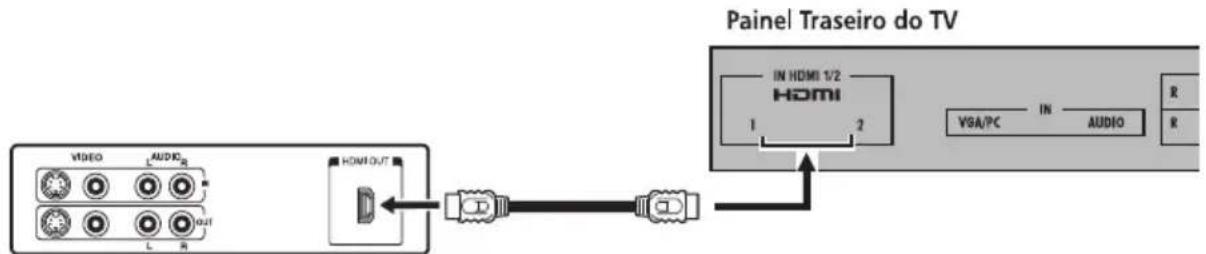

Para conectar um aparelho HDMI:

Você pode conectar um DVD Player, Receptor de satélite, ou outros equipamentos através das entradas HDMI. Para funcionamento adequado, é recomendado o cabo HDMI mais curto possível. O comprimento do cabo HDMI não deve exceder 5 metros. O cabo HDMI transfere tanto vídeo como áudio. Cabos de áudio analógicos adicionais não serão necessários.

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada HDMI1ou HDMI2 para selecionar a fonte de vídeo desejada.

Equipamento com saída HDMI

[1] O registro EIA/CEA-861-861B-compliant atende às exigências referentes à transmissão de vídeo digital descomprimido com proteção de conteúdo digital de banda larga, que está sendo padronizada para recepção de sinais de vídeo de alta definição. Por ser uma tecnologia evolutiva, pode ocorrer que alguns aparelhos não funcionem adequadamente com o TV.

HDMI, o logo do HDMI e da High-Definition Multimedia Interface (Interface de Multimídia de Alta Definição) são marcas registradas da HDMI Licensing LLC.

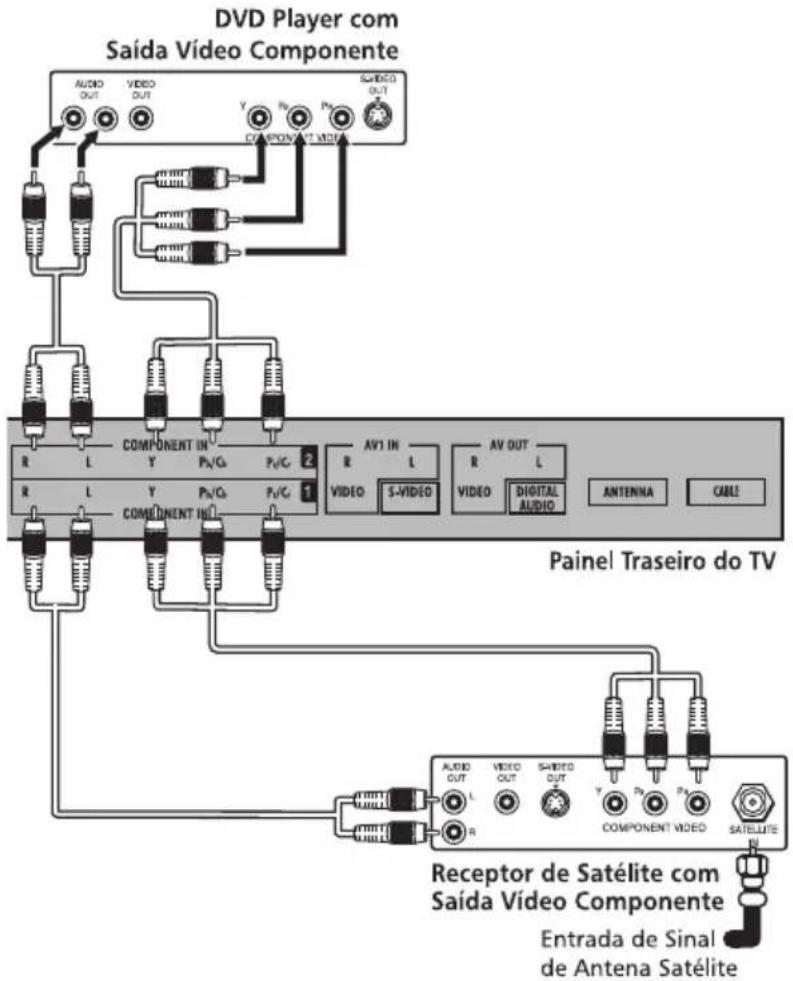

ENTRADAS VIDEO COMPONENTE

Você pode conectar um DVD Player, Receptor de satélite, ou outros equipamentos através das entradas Vídeo Componente.

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada COMPONENT 1 ou COMPONENT 2 para selecionar a fonte de vídeo desejada.


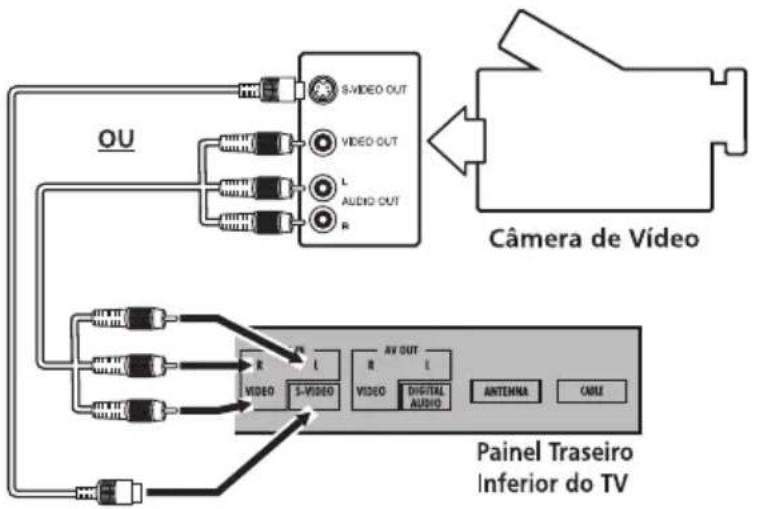

ENTRADAS DE ÁUDIO E VÍDEO E S-VÍDEO

Você pode conectar um DVD Player, Receptor de satélite, filmadoras ou outros equipamentos através das entradas de Áudio e Vídeo Composto ou S-Vídeo.

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada AV1, AV2 ou S-VÍDEO para selecionar a fonte de vídeo desejada.

Obs:

Não conecte ambos os tipos de cabos de vídeo à entrada AV1 ao mesmo tempo, caso contrário, a qualidade de imagem será inaceitável.

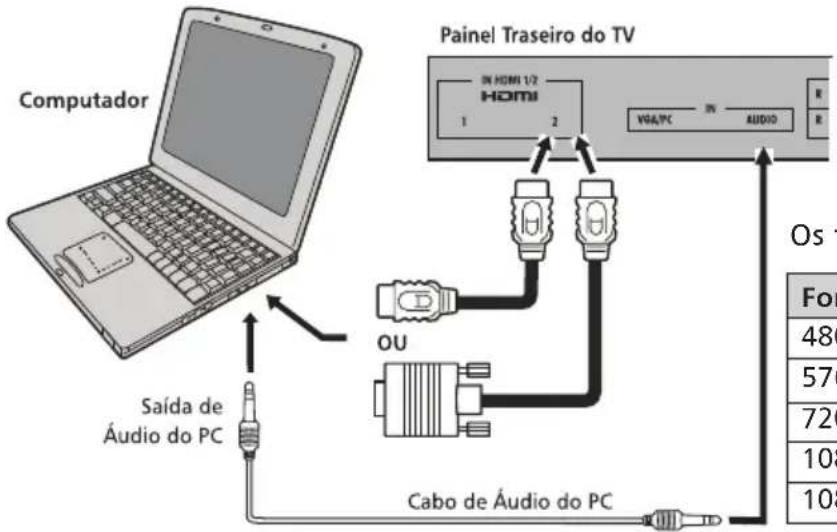

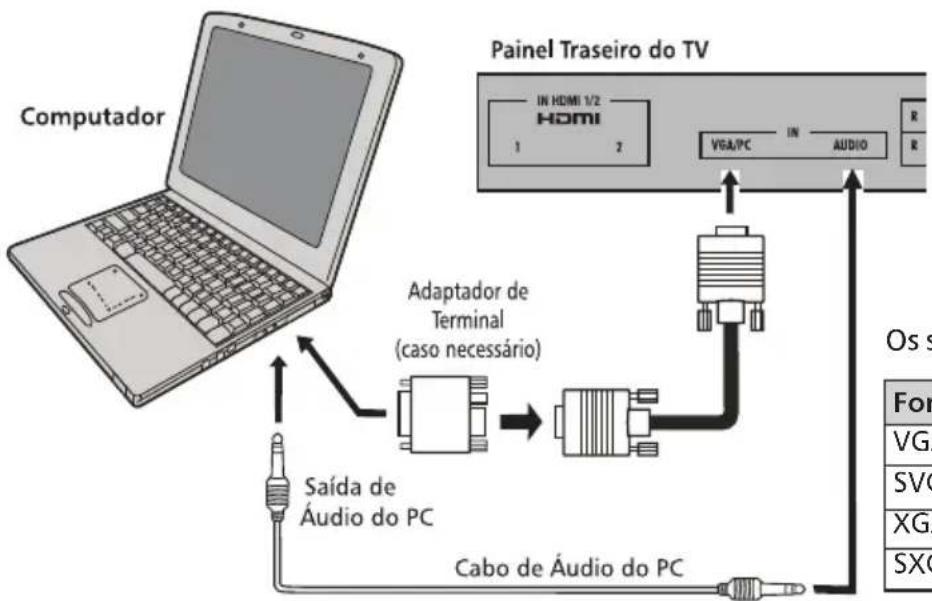

CONECTANDO UM PC

Tanto com uma conexão PC IN como HDMI, é possível assistir a imagem de seu computador no TV e ouvir o som nos alto-falantes do TV.

Para conectar um PC ao terminal PC IN do TV:

Ao conectar um PC ao terminal PC IN do TV, utilize um cabo de computador RGB analógico (15-pin) e um cabo de áudio de PC. Para utilizar um PC, configure a resolução de saída do monitor do PC antes de conectá-lo ao TV.

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada PC.

Os sinais a seguir podem ser exibidos.

Formato	Resolução	Frequência V
VGA	640 x 480	60Hz
SVGA	800 x 600	60Hz
XGA	1024 x 768	60Hz
SXGA	1280 x 1024	60Hz

Para conectar um PC à entrada HDMI do TV:

Ao conectar um PC ao terminal HDMI do TV, utilize um cabo adaptador HDMI para DVI e cabo analógico de áudio. Se conectar um PC com terminal HDMI, utilize um cabo HDMI.

- Pressione a tecla INPUT no TV ou no Controle Remoto e selecione a entrada HDMI1 ou HDMI2 para selecionar a fonte de vídeo desejada.

Os formatos a seguir podem ser exibidos:

Formato	Resolução	Frequência V
480p (60Hz)	720 x 480	60Hz
576p (60Hz)	720 x 576	60Hz
720p (60Hz)	1280 x 720	60Hz
1080i (60Hz)	1920 x 1080	60Hz
1080p (60Hz)	1920 x 1080	60Hz

CONECTANDO UM SISTEMA DE ÁUDIO DIGITAL

Você pode conectar o seu TV a um amplificador equipado com uma entrada de áudio ótica digital. Quando o amplificador estiver ligado, você poderá ouvir a reprodução de som pelo conector ótico do TV.

Veja a configuração Saída de áudio Digital na página 26 e selecione entre PCM e Bitstream.


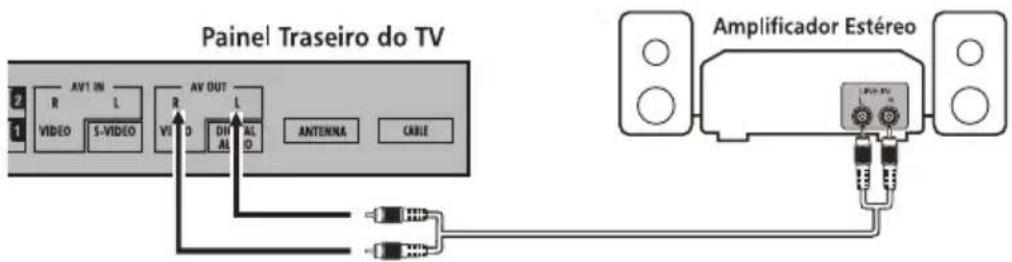

CONECTANDO UM SISTEMA DE ÁUDIO ESTÉREO

Faça a conexão das tomadas áudio "OUT" (Áudio/R-L Mono) do TV às tomadas de sinal de áudio de um equipamento estéreo, conforme ilustração.

CONEXÃO DE VIDEO OUT

Você terá sinal de vídeo na saída de Vídeo OUT usando as entradas de vídeo.

CONTROLE REMOTO

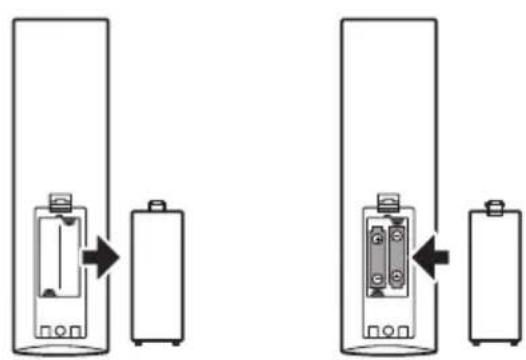

INSTALANDO AS PILHAS NO CONTROLE REMOTO

1. Abra o compartimento das pilhas na parte traseira do controle remoto.
2. Instale duas pilhas.

Corresponda os sinais + e – das pilhas com os sinais do compartimento das pilhas.

1. Recoloque a tampa do compartimento das pilhas no controle remoto pressionando-a até o fechamento.

Notas sobre pilhas:

O uso inadequado de pilhas pode causar vazamento e corrosão das mesmas. Para operar corretamente o controle remoto, siga as instruções abaixo:

• Utilize somente pilhas "AAA".
• Não coloque as pilhas no controle remoto com as polaridades invertidas.

• Não carregue, aqueça, abra ou coloque as pilhas em curto.

• Não jogue as pilhas no fogo.

• Não deixe pilhas descarregadas no controle remoto.
• Não misture tipos diferentes de pilhas ou pilhas usadas com novas.
• Se você não usar o controle remoto por um longo período, remova as pilhas para evitar um possível dano causado pela corrosão das mesmas.
• Se o controle remoto não funcionar corretamente ou se a faixa de operação diminuir, substitua as pilhas por novas.
• No caso de vazamento das pilhas, limpe o líquido do compartimento de pilhas, depois, coloque pilhas novas.
• As pilhas que acompanham este produto atendem às normas e resoluções vigentes no país. Ao final de sua vida útil, descarte-as nos locais a elas destinados, segundo instruções do respectivo fabricante da pilha, garantindo, assim, que não agridam o meio ambiente. Em caso de dúvida, ligue para o Atendimento ao Consumidor Semp Toshiba através de nosso Hot Line (11) 3232-2000.

FAIXA DE OPERAÇÃO DO CONTROLE REMOTO

Distância: Aproximadamente 5 metros entre o sensor do aparelho de TV e o controle remoto.

Ângulo: 30° radialmente do sensor no TV.

APRENDENDO SOBRE O CONTROLE REMOTO

CANAIS

1. Pressione a tecla MENU para exibir o menu principal na tela.

2. Pressione a tecla ◀ ou ▶ para selecionar a opção "Canal".

3. Pressione para entrar no submenu "Canal".

Antena

1. Pressione ▲ ou ▼ para selecionar a opção "Antena".

2. Pressione as teclas ◀ ou ▶ para selecionar "Cabo" ou "Antena".

Canal atual

1. Pressione ▲ ou ▼ para selecionar a opção "Canal atual".

2. Pressione ◀ ou ▶ para selecionar o canal atual.

Sistema de cores

1. Pressione ▲ ou ▼ para selecionar a opção "Sistema de Cores".

2. Pressione ◀ ou ▶ para selecionar o sistema de cores (PAL M, PAL N, NTSC).

Sintonia automática

O TV irá percorrer todos os canais automaticamente e armazená-los na memória.

1. Pressione ▲ ou ▼ para selecionar a opção "Sintonia Automática".

2. Pressione ENTER ou ▶, uma janela de notificação aparecerá na tela. Seleccione "Iniciar" para iniciar a sintonia ou "Cancelar" para cancelar.

Durante a sintonia, pressione EXIT para cancelar a qualquer momento.

Pressione a tecla MENU para pular a sintonia DTV durante a busca DTV, pular a sintonia ATV durante a busca ATV, pular a sintonia CATV durante a busca CATV.

1. Depois que todos os canais disponíveis forem armazenados, o menu de sintonia será fechado.

Sintonia Manual DTV

1. Pressione ▲ ou ▼ para selecionar a opção "Sintonia manual DTV".

2. Pressione ENTER ou ▶ para entrar no submenu.

3. Pressione as teclas ◀ ou ▶ para selecionar um canal, em seguida pressone ENTER para sintonizar um canal específico.

Você pode adicionar ou apagar canais específicos manualmente. Seleccione a opção "Editar Programa" e pressione ENTER.

O programa poderá ser editado com as opções remover, saltar, etc. de acordo com os seus hábitos de uso.

Tecla DEL (Vermelha)

Esta função remove os canais que não sejam favoritos.

1. Seleccione o canal a ser removido no menu "Editar Programas".
2. Pressione a tecla "Del" (Vermelha), a marca de remoção será exibida no lado direito do canal.
3. Pressione a tecla "Del" (vermelha) novamente, e o canal será removido.

Nota:

Se o canal for removido, o mesmo só aparecerá novamente através da sintonia automática.

Tecla SKIP (Azul)

O canal será pulado quando for feita a seleção utilizando as teclas CH ▲ ou CH ▼ do TV ou controle remoto.

1. Seleccione o canal a ser pulado no menu "Editar Programas".

2. Pressione a tecla SKIP (Azul), a marca de proteção será exibida do lado direito do canal.

3. Para cancelar a função SKIP, entre no menu Editar Programas, selecione o canal protegido e pressione a tecla SKIP (azul), a marca de proteção do lado direito do canal será removida.

Canais Favoritos

Esta função permite armazenar os canais favoritos para que possam ser selecionados rapidamente.

1. Seleccione o canal que deseja configurar como favorito.
2. Pressione a tecla FAV, a marca de favorito será exibida do lado esquerdo do canal e o mesmo será armazenado nos Favoritos.
3. Para cancelar a função Favorito, entre no menu Editar Programas, selecione o canal e pressione a tecla FAV, a marca de favorito do lado esquerdo do canal será removida.

Sintonia Fina (modo ATV)

Se a qualidade de recepção de determinado canal é precária, devido a localização ou condição da antena, é possível melhorar a recepção com um ajuste manual

1. Pressione ▲ ou ▼ para selecionar a opção "Sintonia Fina".
2. Pressione ◀ ou ▶ para selecionar a frequência ideal para o canal atual.

Informações do sinal (modo DTV)

1. Pressione ▲ ou ▼ para selecionar a opção "Informação do Sinal".
2. Pressione ENTER ou ▶ e as informações do canal DTV serão exibidas.

AJUSTES DO RELÓGIO

1. Pressione a tecla MENU para exibir o menu principal em tela.
2. Pressione ◀ ou ▶ para selecionar a opção "Relógio".
3. Pressione a tecla ▼para entrar no submenu "Relógio".

Relógio

Você pode ajustar a hora em seu aparelho de TV, mas ao selecionar um programa DTV, o Relógio será definido de acordo com o sinal em sua antena.

1. Pressione a tecla ENTER ou ▶ para entrar no submenu Relógio, pressione as teclas ◀ ou ▶ para selecionar o modo manual.
2. Pressione as teclas ▲ ou ▼ para selecionar um item, pressione ◀ ou ▶ para ajustar.

- Ajuste o TV para desligar automaticamente. Pressione ◀ ou ▶ ou a tecla ENTER para entrar no submenu, e ajuste os dias da semana e hora para desligar o aparelho de TV.

Timer ON

- Ajuste o TV para ligar automaticamente. Pressione ◀ ou ▶ ou a tecla ENTER para entrar no submenu, e ajuste os dias da semana e a hora para ligar o aparelho de TV, quando o mesmo estiver no modo Standby.

Sleep Timer

- Ajuste o TV para desligar em tempos pré-determinados.

Pressione ◀ ou ▶epetidamente até que o horário desejado apareça (Desligado, 10 min., 20 min., 30 min., 60 min., 90 min., 120 min., 180 min., 240 min.).

Notas:

• O Sleep Timer será cancelado caso o TV seja desligado ou ocorra uma queda de energia.
• Quando o tempo para o desligamento for menor que 60 segundos, um lembrete será exibido na tela. Pressione qualquer tecla para cancelar a função do temporizador.

Auto Sleep

- Quando a função "Auto Sleep" estiver ligada, o aparelho de TV entrará automaticamente no modo standby 10 minutos após a inexistência de um sinal. Pressione ▲ou ▼para selecionar a opção "Auto Sleep". Pressione ◀ ou ▶para selecionar "Ligado" ou "Desligado".

Fuso Horário

- A função Fuso Horário permite ajustar o horário da programação transmitida pelas emissoras de acordo com cada região.

Pressione a tecla ou para selecionar a opção "Fuso Horário". Pressione ou para selecionar o fuso horário adequado.

Notas:

• Região 1: F. de Noronha;
• Região2: AL; AP; BA; CE; MA; PA; PB; PE; PI; RN; SE e TO;
• Região 3: DF; ES; GO; MG; PR; RJ; RS; SC e SP;
• Região 4: AC; AM; RO e RR;
• Região 5: MS e MT.

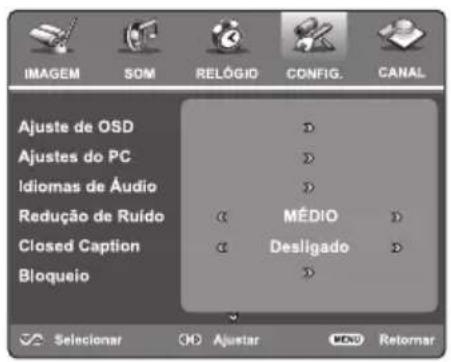

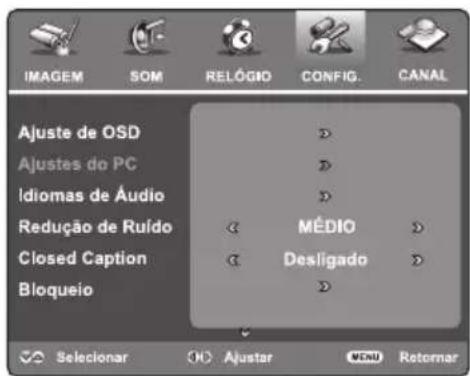

CONFIGURAÇÃO

1. Pressione a tecla MENU para exibir o menu principal na tela.
2. Pressione ◀ ou ▶ para selecionar o menu "Config.".
3. Pressione a tecla ▼para entrar no submenu "Configurações".

Configuração OSD

Você pode modificar o menu OSD para adequarse às suas preferências.

1. Pressione ▲ ou ▼ para selecionar a opção "Ajuste do OSD".
2. Pressione a tecla ENTER ou ▶ para exibir o menu.

Idioma do OSD: Seleccione o idioma desejado, entre Português, Inglês ou Espanhol.

Duração do OSD: Ajuste o intervalo de tempo desejado para que o OSD permaneça visível na tela, 5 seg., 10 seg., 15 seg. ou sempre.

Idiomas de áudio (modo DTV)

1. Pressione ▲ ou ▼ para selecionar a opção "Idiomas de Áudio".
2. Pressione ▲ ou ▼ para selecionar os diferentes tipos de áudio disponibilizados pela emissora.

NOTA:

Alguns programas podem oferecer uma única opção de áudio. Caso escolha alguma opção não disponível pela emissora o som ficará mudo.

Redução de Ruído

Esta função permite reduzir a interferência visível na imagem do seu TV. Isso é útil quando se está recebendo uma transmissão com um sinal fraco (especialmente canais de TV ou TV a Cabo.

1. Pressione ▲ ou ▼ para selecionar a opção "Redução de Ruído".
2. Pressione ◀ ou ▶ para selecionar "BAIXO", "MÉDIO", "ALTO", "PADRÃO", ou "Desligado" para ajustar o nível de redução de ruído da imagem.

Closed Caption

1. Pressione ▲ ou ▼ para selecionar a opção "Closed Caption".

2. Pressione◀ ou▶ para selecionar "CC1", "CC2", "CC3", "CC4", "Texto1", "Texto2", "Texto3", "Texto4" no modo ATV ou para Ligar/Desligar as legendas no modo DTV.

Bloqueio

A função "Bloqueio" impedirá automaticamente a exibição de programações inapropriadas para crianças.

O usuário deve inicialmente escolher uma Senha antes de configurar ou alterar qualquer das restrições da função Bloqueio.

1. Seleccione a função "Bloqueio" no menu "Config.".
2. Pressione ENTER ou ▶ para selecionar a opção "Bloqueio"
3. O menu "Inserir Senha" aparecerá, insira a sua senha de 4 dígitos para entrar no submenu "Bloqueio" (a senha padrão é 1980).

Bloquear

1. Pressione ▲ ou ▼ para selecionar a opção "Bloquear".
2. Pressione ◀ ou ▶ para selecionar "Ligado" ou "Desligado".

Obs.:

Ao selecionar "Ligado", será necessário digitar a senha ao selecionar algumas funções do menu.

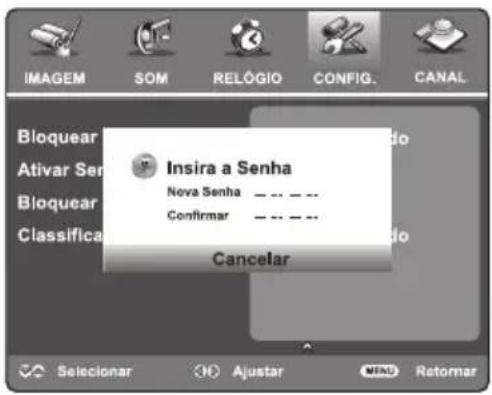

Ativar Senha

1. Pressione ▲ ou ▼ para selecionar a opção "Ativar Senha".
2. Insira a nova senha de 4 dígitos. Assim que os 4 dígitos forem inseridos, o cursor saltará para o item "Confirmar Senha", insira novamente os mesmos 4 dígitos e a sua nova senha estará gravada.

Bloquear Canal

1. Pressione ▲ ou ▼ para selecionar a opção "Bloquear Canal".

2. Pressione ENTER ou ▶ para entrar na lista de Canais Bloqueados.

Na lista de canal, utilize a tecla verde para bloquear ou desbloquear o canal. Uma vez que o canal estiver bloqueado e o sistema de bloqueio estiver ligado, a senha será necessária para assistir ao canal.

Classificação Indicativa

Esta opção é utilizada apenas no modo DTV.

1. Pressione ▲ ou ▼ para selecionar a opção "Classificação Indicativa".
2. Pressione ◀ ou ▶ para selecionar o nível de bloqueio da Classificação Indicativa: desligado, 10, 12, 14, 16 e 18 anos.

Tela Azul

Esta opção é utilizada apenas no modo ATV. Quando a emissora sai fora do ar, o seu TV, através de circuitos especiais, orienta o aparelho a produzir uma tela escura, diferente da tela com ruído de vídeo (chuvisco) produzida pelos televisores comuns.

1. Pressione ▲ ou ▼ para selecionar a opção "Tela Azul".
2. Pressione ◀ ou ▶ para selecionar Ligado ou Desligado.

Luz de Fundo Ativa

Para melhorar a visibilidade na tela, o controle de Luz de Fundo Ativa configura o brilho da tela automaticamente durante cenas escuras.

Pressione ◀ ou ▶ para selecionar "Ligado" ou "Desligado". No modo "Ligado", o TV ajustará a alimentação de energia de acordo com as mudanças de brilho da imagem na tela, para obter uma economia de energia. No modo "Desligado", o TV estará no modo padrão.

Reset

Selecione a opção "Reset" e pressione ENTER ou para exibir uma mensagem de confirmação, selecione "Sim" ou "Não".

A opção "Reset" pode ser utilizada para restaurar todos os padrões de fábrica.

Seleccionando as entradas de vídeo

Pressione a tecla INPUT no controle remoto para entrar no menu "Entrada". Existem dez opções à sua escolha: "TV", "AV1", "AV2", "S-Video", "Component1", "Component2", "PC-RGB", "HDMI1", "HDMI2" e "USB".

Pressione ▲ ou ▼ para mover o cursor até a fonte de sinal desejada e pressione a tecla ENTER para confirmar. Para selecionar através do TV pressione a tecla INPUT para entrar no menu "Entrada", pressione as teclas CH ▲ ou CH ▼ para mover o cursor até a fonte de sinal desejada e pressione VOL ▲ para confirmar.

Seleção de Canais

Há quatro maneiras de selecionar um canal:

1. Utilizando as Teclas Numéricas e a tecla ENTER no controle remoto para selecionar um canal diretamente.

Para selecionar o canal 5, pressione 5 → ou 5 → → 1

Ao utilizar as Teclas Numéricas, você pode selecionar diretamente canais que tenham sido apagados ou não foram memorizados.

1. Pressionando CH ▲ ou CH ▼ do controle remoto ou no seu TV para selecionar o canal. Ao pressionar as teclas CH ▲ ou ▼, o TV mudará os canais em sequência. Você verá todos os canais que o TV possui em memória. Você não verá canais que tenham sido apagados ou que não foram memorizados.

2. Pressione RECALL para retornar ao canal anterior, pressione novamente para voltar ao canal original.

Para mudar rapidamente entre dois canais distantes, sintonize um dos canais, e então utilize as Teclas Numéricas para sintonizar o segundo canal. Então, utilize a tecla RECALL para alternar rapidamente entre eles.

A tecla RECALL não funcionará caso o canal não tenha sido mudado após ligar o aparelho.

1. Seleccionar canais da lista "Todos os Canais" ou "Canais Favoritos". Pressione a tecla ENTER para exibir o menu "Lista de Canais".

Pressione MUTE e o som será desligado. O ícone MUTE aparecerá no canto inferior esquerdo da tela.

Para retomar a reprodução do som, pressione a tecla MUTE novamente, ou simplesmente pressione VOL ▲ou .▼

Tecla INFO

Para recepção de canais analógicos (ATV), serão exibidas as informações: número de canal, recepção de áudio, sistema de cor.

Para recepção de canais digitais (DTV), pressione a tecla INFO para exibir as informações do programa. Pressione a tecla ▶ para ver o próximo evento.

Pressione as teclas ◀ ou ▶ para alternar a tela entre os eventos "Agora" e "Próximo".

Pressione a tecla EXIT no controle remoto para sair deste OSD.

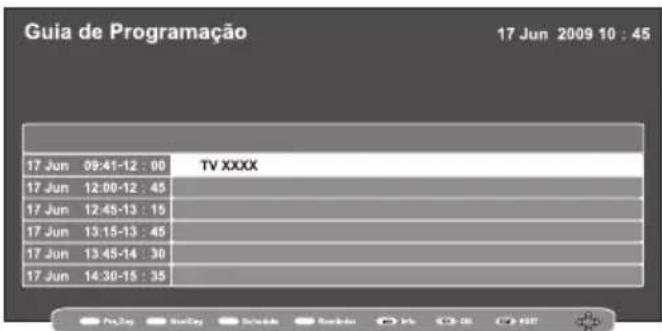

EPG

O Guia de Programação Eletrônica (EPG) permite visualizar as informações sobre o programa.

1. Pressione a tecla EPG para entrar no menu "EPG", a primeira linha exibe o número do canal atual, nome do canal, título do evento e horário atual.
   A próxima linha exibe todos os programas que serão exibidos neste canal.

2. Pressione ▲ ou ▼ para informações sobre outros eventos da programação selecionada. Pressione a tecla Verde para ver informações sobre eventos futuros.

1. Pressione ◀ ou ▶ para selecionar outros canais, e então pressione a tecla ENTER.

2. Para informações sobre um evento selecionado pressione INFO.

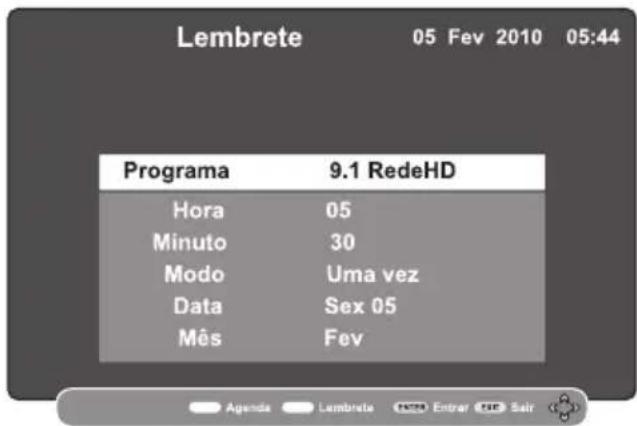

Lembrete

Utilize a tecla Lembrete (Azul) para reservar programas. Se o TV estiver no modo DTV, ele irá sintonizar o programa reservado automaticamente no horário programado.

Pressione a tecla EXIT no controle remoto para sair deste OSD.

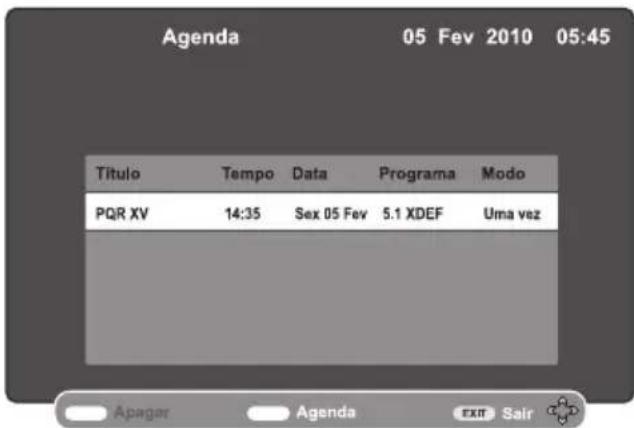

Utilize a tecla "Agenda" (Amarela) para exibir a lista de lembretes.

IMAGEM

1. Pressione a tecla MENU para exibir o menu principal na tela.

2. Pressione ◀ ou ▶ para selecionar a opção "Imagem".

3. Pressione a tecla ▼ para entrar no submenu "Imagem".

Modo de Imagem

O seu TV possui modos de imagem (Esportes, Normal, Suave e Usuário) que são configurados de fábrica.

Apenas o modo "Usuário" pode ser personalizado de acordo com a sua preferência, ajustando os itens tais como Contraste, Brilho, Nitidez, Matriz e Cor.

1. Pressione ▲ ou ▼ para selecionar a opção "Modo de Imagem".

2. Pressione ◀ ou ▶ para selecionar um modo de imagem.

Normal: Ajusta a imagem para exibição ótima em ambientes normais.

Esportes: Ajusta a imagem para exibição em alta definição em uma sala bem iluminada.

Suave: Ajusta a imagem para uma exibição confortável em uma sala pouco iluminada.

Usuário: Permite o ajuste de suas configurações favoritas.

Tecla PICTURE

Pressione a tecla PICTURE no controle remoto para selecionar as opções de imagem.

Ajustando a qualidade da imagem

O seu aparelho possui várias configurações que lhe permitem controlar a qualidade da imagem.

1. Pressione ▲ ou ▼ para selecionar um item específico.

2. Pressione a ◀ ou ▶ para diminuir ou aumentar o valor de um item específico.

Nota:

Os valores ajustados são armazenados de acordo com o item específico selecionado.

Contraste: Ajusta a diferença de luz e sombra entre os objetos e o fundo.

Brilho: Ajusta o brilho da imagem.

Cor: Ajusta as cores, tornando-as mais claras ou escuras.

Nitidez: Ajusta o contorno dos objetos, tornando-os mais definidos ou desfocados.

Matiz: Ajusta a cor dos objetos, tornando-os mais vermelhos ou verdes, para uma aparência mais natural. A saturação pode ser ajustada apenas para sinais NTSC.

Ajustando a Luz de Fundo

Se você estiver em um ambiente claro, você poderá melhorar a claridade da tela ajustando a função Luz de Fundo.

1. Pressione as teclas ▲ ou ▼ para selecionar a opção Luz de Fundo.

2. Pressione as teclas ◀ ou ▶ para ajustar o brilho da tela.

Ajustando a temperatura de cor

Você pode mudar a qualidade da imagem selecionando entre quatro temperaturas de cor: Frio, Padrão, Quente ou Usuário.

1. Pressione ▲ ou ▼ para selecionar a opção "Temperatura de Cor".

2. Pressione ◀ ou ▶ para selecionar uma temperatura de cor.

Padrão: Mantém a cor branca inalterada.

Quente: Torna as cores mais avermelhadas.

Frio: Torna as cores mais azuladas.

Usuário: Selecione para mostrar as suas configurações de exibição favoritas.

FORMATO DE TELA

Este TV possui tela WideScreen 16:9 (formato retangular, semelhante ao formato das telas de cinema) e foi desenvolvido para uso com os aparelhos de DVD na qual a maioria dos filmes são gravados em WideScreen 16:9, para uso em transmissões neste formato já disponíveis em algumas emissoras de TV a cabo ou satélite e também já está preparado para a transmissão da TV digital no formato WideScreen 16:9. Para uso em transmissões de TV convencional, na qual a relação de imagem é 4:3 (quadrada), este TV também tem a possibilidade de ajustes que adequam a imagem 4:3 (quadrada) ao formato retangular.

Você pode selecionar 5 formatos de tela: Cinema, Legenda, 4:3, Panorâmico e Cheia.

SELECIONANDO O TAMANHO DA IMAGEM

Pressione repetidamente a tecla PIC SIZE para selecionar os modos de tamanho de imagem, conforme descrito abaixo.

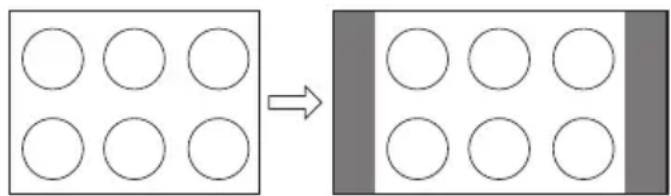

Tamanho de imagem 4:3

Imagem no tamanho Natural no formato 4:3 (quadrada), com barras pretas nas laterais.

Imagem convencional em uma tela de TV convencional
Exemplo de uma imagem de tamanho 4:3

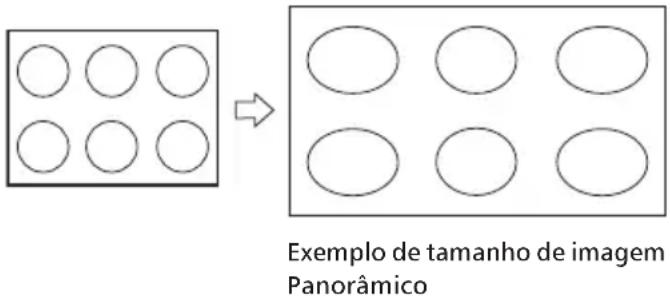

Tamanho de imagem Panorâmico

Estica a imagem uniformemente, o centro da imagem permanece nas suas proporções naturais, mas a direita e esquerda da imagem são esticadas até completar a tela.

Tamanho de imagem Cinema (para programas de formato letter box)

Estica a imagem uniformemente e proporcionalmente em ambos os lados, neste caso partes da imagem acima e abaixo ficam escondidas.

Exemplo de tamanho de imagem Cinema

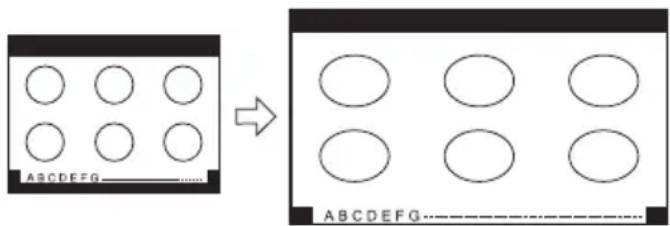

Tamanho de imagem Legenda (para programas de formato letter box, com legendas)

Estica a imagem horizontalmente até ocupar a largura da tela e um pequeno esticamento na altura, uma pequena parte da imagem no topo fica escondida.

Exemplo de tamanho de imagem Legenda

Tamanho de imagem Tela Cheia

• A imagem será esticada para preencher a largura da tela.
• Nenhuma parte da imagem será escondida.

Exemplo de tamanho de imagem Tela Cheia

SOM

1. Pressione a tecla MENU para exibir o menu principal na tela.
2. Pressione ◀ ou ▶ para selecionar a opção "Som".
3. Pressione para entrar no submenu "Som".

Modo de Som

Você pode selecionar o tipo de efeito sonoro utilizado ao assistir uma determinada transmissão. O seu TV possui cinco configurações de som distintas ("Normal", "Música", "Cinema", "Esportes", "Usuário") que são configuradas de fábrica.

1. Pressione ▲ ou ▼ para selecionar a opção "Modo de Som".
2. Pressione ◀ ou ▶ para selecionar um modo de Som.

Música: Predominância da música sobre as vozes.

Cinema: Proporciona som vivo e pleno para os filmes.

Esportes: Predominância dos graves sobre as outras frequências.

Usuário: Seleciona as suas configurações de som personalizadas.

Configurações de Som do Usuário (Equalizador)

As configurações de som podem ser ajustadas para adequar-se às suas preferências.

1. Pressione a tecla ▲ ou ▼ para seleccionar "Equalizador".

2. Pressione a tecla ENTER ou ▶ para entrar no ajuste de equalização.

3. Pressione ▲ ou ▼ para selecionar um item específico.

4. Pressione as teclas ◀ ou ▶ para diminuir ou aumentar o valor de um item específico.

Nota:

Os valores ajustados são armazenados de acordo com o item específico selecionado.

Balanço

Caso os volumes dos alto-falantes esquerdo e direito não sejam os mesmos, você pode ajustar a configuração "Balanço" para adequar-se à sua preferência.

1. Pressione ▲ ou ▼ para selecionar a opção "Balanço".
2. Pressione ◀ ou ▶ para diminuir ou aumentar o valor do item.

Volume Automático

Cada canal de transmissão possui as suas próprias condições de sinal, tornando inconveniente o ajuste do volume a cada troca de canal. O "Auto Volume" ajusta automaticamente o volume do canal desejado, diminuindo o volume de som quando o sinal modulado for alto, ou aumentando o volume quando o sinal modulado for mais baixo.

1. Pressione ▲ ou ▼ para selecionar a opção "Auto Volume".
2. Pressione ◀ ou ▶ para selecionar "Ligado" ou "Desligado".

Surround

Esta opção é utilizada para ativar o som surround, proporcionando um melhor efeito sonoro.

1. Pressione as teclas ▲ ou ▼ para selecionar a opção "Surround".
2. Pressione as teclas ◀ ou ▶ para selecionar "Surround" ou "Desligado".

Saída de Áudio Digital

Esta opção é utilizada somente no modo HDMI/DTV. Permite configurar os seguintes formatos:

Saída de Áudio Digital: É possível escolher entre PCM e Bitstream para outros dispositivos.

1. Pressione as teclas ▲ ou ▼para selecionar a opção "Saída de Áudio Digital".

2. Pressione as teclas ◀ ou ▶ para selecionar "Bitstream" ou "PCM".

Bitstream: Selezione "Bitstream" se você conectar a tomada DIGITAL OUT do receptor a um amplificador ou outro equipamento com decodificador AAC HE (MPEG-4).

PCM: Seleccione "PCM" quando conectado a um amplificador estéreo digital de dois canais.

Você poderá apreciar fotos, vídeos, áudio e textos a partir do conteúdo armazenado em um dispositivo USB. Ele suporta dispositivos USB 1.1/2.0, incluindo unidades flash, discos rígidos USB e câmeras digitais.

Notas:

• Não remova o cabo durante a transferência de dados. Isto pode trazer problemas ao sistema.
• Não há garantias de conectividade de todos os dispositivos USB.
• Não utilize HUB USB (expansores de portas).

Descrição das teclas

Teclas	Descrição
▶/■	Pausar/Reproduzir
■	Parar/Sair
◀◀	Arquivo Anterior
◀◀	Próximo Arquivo
PgUp	Page up/Aproximar
PgDn	Page down/afastar
◀◀	Retroceder (vídeo e música)
◀◀	Avançar (vídeo e música)
MTS	Trocar faixa (vídeo)
C.CAPT	Trocar legendas (vídeo)
INFO	Exibir informações
ENTER	Exibir teclas de atalho
RED	Reprodução repetida A-B
BLUE	Tempo selecionado

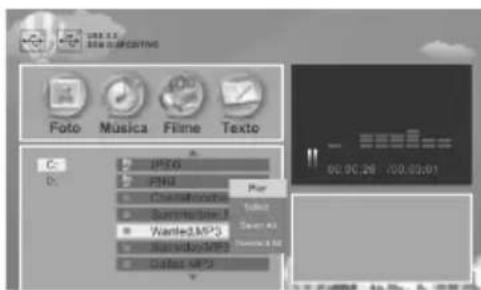

GERENCIAMENTO DE ARQUIVOS E DISPOSITIVOS

1. Pressione a tecla INPUT para selecionar "USB". A tela exibirá o menu USB. O sistema buscará o dispositivo automaticamente. Caso não haja dispositivo USB conectado, o menu será exibido.

1. Conecte o dispositivo USB na porta USB, o sistema irá ler automaticamente e o menu será exibido. A seção 'lista de arquivos' exibirá os diretórios e arquivos de imagem.

1. Pressione ◀ ou ▶ para selecionar o tipo de arquivo, dentre: FOTO/MÚSICA/VÍDEO/TEXTO e pressione ENTER.
2. Na seção "Lista de Arquivos", pressione ▶ ou ▼ para selecionar o diretório. Pressione a tecla ENTER para entrar no diretório.
3. Uma prévia do arquivo selecionado será exibida automaticamente. Pressione a tecla ENTER para exibir o submenu, você poderá escolher: Play, Selecionar, Selecionar todos ou Desmarcar todos, os arquivos selecionados estarão marcados com ✗

Notas:

• Caso deseje reproduzir múltiplos arquivos, é necessário selecionar os arquivos desejados, pressione a tecla ▶ para assinalar o arquivo com um ☒ ou selecione todos os arquivos pressionando ENTER, em seguida pressione ▶/II para reproduzir.
• Ao selecionar múltiplos arquivos, os mesmos serão executados em sequência.
• Caso o dispositivo USB possua apenas uma unidade, você não poderá mudar de unidade, o sistema fará automaticamente a seleção apropriada.
• Você pode selecionar no máximo 200 arquivos por vez.

Imagem

1. Seleccione "FOTO" na seção tipo de arquivo, e pressione a tecla ENTER para exibir a lista de arquivos.
2. Seleccione um arquivo e pressione a tecla para assinalar o arquivo. Pressione a tecla para exibir o arquivo de imagem.
3. Quando múltiplos arquivos estiverem selecionados, eles serão exibidos circularmente com um intervalo de 5 segundos por arquivo.
4. Caso não haja nenhum arquivo assinalado, pressione a tecla ▶/para exibir todos os arquivos no diretório atual.
5. Durante a reprodução do arquivo, pressione a tecla ▶ phara tocar/pausar, pressione /◀◀◀▶ para avançar/retroceder os arquivos, pressione PgUp/PgDn para ampliar/reduzir a imagem.

Pressione as teclas de navegação para mover a imagem quando ela estiver ampliada, pressione a tecla INFO para exibir as informações do arquivo atual.

1. Pressione a tecla ENTER para exibir o menu de atalhos. Siga as instruções do menu para o manuseio.
2. Pressione EXIT para encerrar a reprodução.

Música

1. Seleccione "MÚSICA" na seção tipo de arquivo, e pressione a tecla ENTER para exibir a lista de arquivos.
2. Seleccione um arquivo e pressione a tecla ▶ para assinalar o arquivo. Pressione ▶/para exibir o arquivo de música.
3. Durante a reprodução do arquivo, pressione a tecla ▶ para tocar/pausar, pressione o■ ▼ para trocar o arquivo de música, pressione ◆◀ para avançar ou retroceder o arquivo, pressione ◆◀ para avançar ou retroceder dentro da música, pressione PgUp /PgDn para paginar a lista de execução.
4. Caso não haja nenhum arquivo assinalado, pressione ▶ para exibir todos os arquivos no diretório atual.
5. Caso o arquivo LRC correspondente esteja disponível, a letra será exibida automaticamente.
6. Pressione EXIT para encerrar a reprodução.

Vídeo

1. Seleccione "VÍDEO" na seção tipo de arquivo, e pressione a tecla ENTER para exibir a lista de arquivos.
2. Seleccione um arquivo e pressione a tecla para assinalar o arquivo. Pressione a tecla para exibir o arquivo de vídeo.
3. Durante a reprodução do arquivo, pressione a tecla ▶ para tocar/pausar, pressione a tecla ◀ / ▶ para trocar o arquivo de vídeo, pressione as teclas PgUp/PgDn, para ampliar/reduzir a imagem, então você pode pressionar as teclas

de navegação para mover a imagem quando ela estiver ampliada, ou pressionar a tecla INFO para exibir as informações do arquivo atual. Caso o arquivo de vídeo contenha múltiplas trilhas de áudio e/ou legendas, pressione as teclas MTS/C.CAPT para trocar a trilha de áudio/legendas.

1. Caso não haja nenhum arquivo assinalado, pressione a tecla ▶/para exibir todos os arquivos no diretório atual.
2. Pressione a tecla ENTER para exibir o menu de atalhos. Siga as instruções no menu para o manuseio.
3. Durante a reprodução de arquivos, você pode pressionar a tecla "VERMELHA" para selecionar o modo de repetição A=Você poderá pressionar a tecla "AZUL" para executar o arquivo a partir do tempo informado.
4. Pressione EXIT para encerrar a reprodução.

Notas:

• Caso não haja som ao reproduzir, tente mudar a faixa de áudio com a tecla MTS.
• A função de zoom não suporta vídeos HD.

Texto

1. Seleccione "TEXTO" na seção tipo de arquivo, e pressione a tecla ENTER para exibir a lista de arquivos.
2. Seleccione um arquivo e pressione a tecla ▶ para assinalar o arquivo. Pressione a tecla ▶/■ para exibir o arquivo de texto.
3. Durante a reprodução do arquivo, pressione as teclas PgUp/PgDn para paginar o texto, pressione a tecla ◀/ ▶para mudar de arquivo.

4. Caso não haja nenhum arquivo assinalado, pressione a tecla ▶/para exibir todos os arquivos no diretório atual.

5. Pressione EXIT para encerrar a reprodução.

Suporte à USB

1. Devido à existência de diversos dispositivos USB produzidos por diferentes fabricantes com padrões distintos, não podemos garantir o suporte a todos os dispositivos USB.
2. A reprodução de vídeo pode não ser satisfatória ao utilizar um dispositivo USB1.1. Sugerimos a utilização de dispositivos USB2.0
3. Devido aos arquivos de vídeo baixados da internet possuírem inúmeros padrões de compressão e formatos diferentes, não garantimos o suporte a todos os formatos existentes.

USANDO A FUNÇÃO DE CONFIGURAÇÃO DE PC

Você pode ver a imagem de um PC na tela do TV. O PC deve estar conectado nos terminais do TV, PC IN (pág.11).

Ajustes do PC

Esta opção somente é utilizada quando houver um sinal mo modo PC.

1. Pressione a tecla MENU para exibir o menu principal na tela.
2. Pressione ◀ ou ▶ para selecionar a opção "Config." e pressione ▼ para entrar no sub menu.
3. Pressione ▲ ou ▼ para selecionar a opção "Ajustes do PC".
4. Pressione a tecla ENTER ou ▶ para exibir o menu "Ajustes do PC".

Ajuste

Automático: Permite configurar o TV para se auto- ajustar ao sinal de entrada vindo do PC. Os valores de ajuste fino, grosso e posicionamento são selecionados automaticamente.

Posição H: Move a imagem para a esquerda/direita.

Posição V: Move a imagem para cima/para baixo.

Frequência: Auxilia a minimizar faixas verticais frequentes na tela.

Fase: Ajuda a reduzir ruído e torna a imagem mais nítida.

ATUALIZAÇÃO DE SOFTWARE

Para Atualizar o Software

1. Ao efetuar o download de atualização do software através do site (acesse: www.semptoshiba.com.br - Atendimento ao Consumidor\Suporte Técnico), copie o arquivo em um dispositivo pen drive.
2. Ligue o seu TV e insira o pen drive na porta USB.
3. Pressione a tecla MENU para exibir o menu principal na tela.

4. Pressione◀ ou ▶ para selecionar a opção "Canal" e pressione ▼ para entrar no sub menu.

5. Pressione ▲ ou ▼ para selecionar a opção "Atualização de Software" e pressione ▶

6. A mensagem "Tem certeza" aparece, selecione "Sim" e pressione ENTER.

INSTALANDO O TELEVISOR DE LCD EM UM SUPORTE DE MONTAGEM NA PAREDE

Para instalar o televisor de LCD em um suporte de montagem de parede (não fornecido), siga as indicações abaixo:

1. Retire os parafusos que prendem o suporte de mesa.

Obs.: Faça este procedimento sobre uma superfície plana e nivelada, cubra com um pano macio ou material similar e coloque o televisor de LCD com a face para baixo.

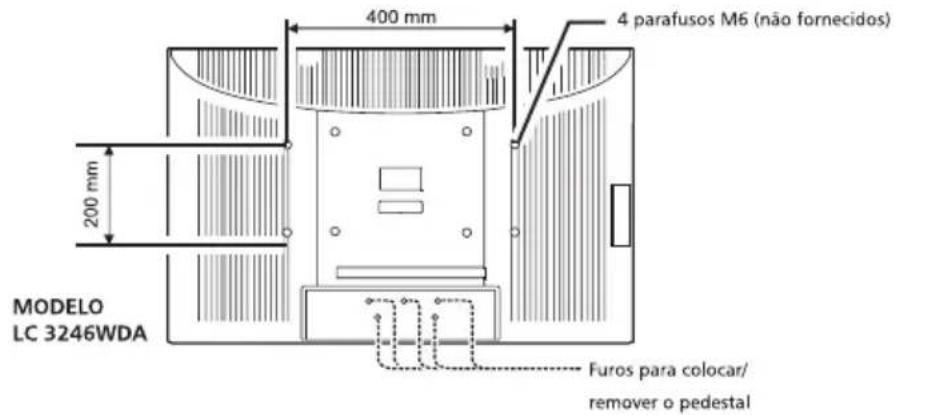

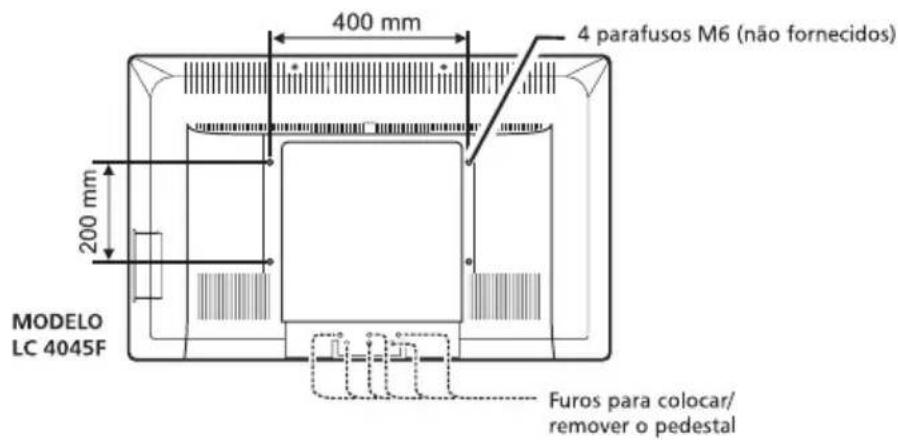

1. Utilize os orifícios indicados nas ilustrações abaixo para utilização do suporte de montagem de parede. Nas ilustrações abaixo, verifique as medidas e o tipo de parafuso.

Notas:

• Instale o televisor de LCD seguindo as instruções de instalação do fabricante do suporte de montagem de parede.
• Se o suporte de montagem de parede não estiver instalado corretamente, o televisor de LCD poderá cair e causar acidentes.
• Instale o televisor de LCD em uma superfície estável e nivelada.
• A Semp Toshiba não se responsabiliza por danos causados por qualquer manuseio incorreto.

TABELA DE VERIFICAÇÃO DE PROBLEMAS

PROBLEMA	SOLUÇÃO
- O TV não liga.	- Certifique-se de que o cabo de força esteja conectado, depois pressione POWER.- As pilhas do controle remoto podem estar descarregadas. Troque as pilhas.
- Sem imagem, sem som.	- Verifique as conexões de antena/TV a Cabo.
- Sem som, imagem OK.	- O som pode estar mudo. Pressione VOLUME.- A estação pode estar com problemas de transmissão. Tente outro canal.
- Imagem ruim, som OK.	- Verifique as conexões de antena.- A estação pode estar com problemas de transmissão. Tente outro canal.- Ajuste o menu Imagem.
- Recepção ruim dos canais transmitidos.	- A estação pode estar com problemas de transmissão. Tente outro canal.- Verifique as conexões de antena.
- Não é possível receber canais UHF (acima do canal 13).	- Certifique-se de que a seleção TV/CATV esteja no modo correspondente à fonte do sinal (TV a Cabo ou antena externa).
- Aparece um retângulo preto na tela.	- A função Closed Caption pode estar ajustada para o modo de texto (T1, T2, T3 ou T4). Desligue a função Closed Caption.
- Não é possível selecionar um certo canal.	- O canal pode estar bloqueado com a função Bloqueio de Canais ou pode ter sido apagado com a função Inclui/Exclui.
- Imagens múltiplas (fantasmas).	- A estação pode estar com problemas de transmissão. Tente outro canal.- Use uma antena externa direcional.
- Cores ruins ou sem cores.	- A estação pode estar com problemas de transmissão. Tente outro canal.- Ajuste Matiz e/ou Cor no menu Imagem.- Verifique o sistema de cor de transmissão.
- Sem som estéreo ou SAP de uma transmissão MTS conhecida.	- Certifique-se de que a função MTS esteja ajustada corretamente.
- O controle remoto não funciona.	- Pode haver uma obstrução entre o controle remoto e o sensor remoto no TV.- As pilhas do controle remoto podem estar descarregadas. Troque as pilhas.
Sistema de Televisão	PAL-M/PAL-N/NTSC
Canais de Recepção	VHF: 2 a 13; UHF: 14 a 69;TV a Cabo: Mid Band (A-8 a A-1, A a I); Super Band (J a W); Hyper Band (AA a ZZ, AAA, BBB); Ultra Band (65 a 94,100 a 125)
Tamanho de Tela	LC 3246WDA 32" (81 cm) Diagonal Visual: 80 cmLC 4046FDA 40" (101 cm) Diagonal Visual: 101 cmLC 4246FDA 42" (106 cm) Diagonal Visual: 106 cm
Resolução	LC 3246WDA: 1366 x 768LC 4046FDA / LC 4246FDA: 1920 x 1080
Brilho	LC 3246WDA: 380 cd/m2LC 4046FDA: 500 cd/m2LC 4246FDA: 450 cd/m2
Alimentação	110-220 V ~ 60 Hz Automático
Consumo Médio	LC 3246WDA: 65WLC 4046FDA: 120WLC 4246FDA: 105W
Consumo Stand by	< 1W
Potência de Áudio	2 x 10W RMS
Dimensões (L x A x P)	LC 3246WDA: 777 x 566 x 236 (c/ pedestal)777 x 517 x 100 (s/ pedestal)LC 4046FDA: 970 x 660 x 238 (c/ pedestal)970 x 620 x 100 (s/ pedestal)LC 4246FDA: 1008 x 682 x 252 (c/ pedestal)1008 x 640 x 117 (s/ pedestal)
Peso	LC 3246WDA: .12,5 KgLC 4046FDA: 19,6 KgLC 4246FDA: 23 Kg
Controle Remoto	CT 6360

O avanço de nossas pesquisas tecnológicas pode alterar as especificações deste aparelho sem prévio aviso.

Notas importantes sobre seu TV LCD

Os sintomas abaixo são limitações técnicas da tecnologia Display LCD e não são indicações de mau funcionamento, portanto a Toshiba não é responsável por problemas identificados, resultantes destes sintomas.

O painel LCD localizado neste TV foi fabricado utilizando-se um nível extremamente alto de tecnologia de precisão, entretanto, pode aparecer um pixel (ponto de luz) ocasional que não funcione corretamente (não acende, permanece aceso, etc). Isto é uma propriedade estrutural da tecnologia LCD, não é um sinal de mau funcionamento e não está coberto pela garantia. Tais pixels não são visíveis quando a imagem for vista de uma distância normal.

Nota:

Video games interativos que tenham joysticks com tiros de armas e com alvos na tela, podem não funcionar neste TV.

ANOTAÇÕES

A SEMP TOSHIBA assegura ao proprietário-consumidor deste TV LCD, garantia contra qualquer defeito de material ou de fabricação que nele se apresentar no prazo de 365 (TREZENTOS E SESSENTA E CINCO) dias, contado a partir da data de sua aquisição, incluindo nesse prazo os 90 (NOVENTA) dias de garantia legal. A SEMP TOSHIBA restringe sua responsabilidade à substituição de peças defeituosas, desde que, a critério de seu técnico credenciado, se constate que o defeito nas peças a serem substituídas surgiu em condições normais de uso. A SEMP TOSHIBA declara a garantia nula e sem efeito se este aparelho sofrer qualquer dano provocado por acidentes (queda, derramamento de líquidos em seu interior, inserção de objetos estranhos, etc.), agentes da natureza (queda de raios, inundações, maresia, umidade excessiva, etc.), uso com voltagem de energia elétrica imprópria ou sujeita a variações excessivas de tensão, uso em desacordo com o Manual de Instruções, uso caracterizado como não doméstico, ou, ainda, por haver sinais de violação do aparelho, de haver sido ajustado ou reparado por pessoa ou serviço técnico não autorizados pela SEMP TOSHIBA ou, se este Certificado de Garantia apresentar rasuras ou modificações no seu texto original.

A SEMP TOSHIBA obriga-se a prestar os serviços acima referidos, cobertos ou não pela garantia, somente nas localidades onde mantiver oficinas de serviços autorizadas para convertar TV LCD. O proprietário-consumidor será o único responsável pelas despesas e riscos de transporte deste aparelho à oficina autorizada pela SEMP TOSHIBA mais próxima (ida e volta).

TRANSFERÊNCIA: Se o proprietário-consumidor transferir este TV LCD a terceiros no período de garantia, esta será automaticamente transferida para o novo proprietário, pelo prazo que restar, contado a partir da data de aquisição pelo primeiro comprador-consumidor, porém, só para eventual troca de peças, não cobrindo custo da mão-de-obra do técnico, instalação e ajustes.

Nota: Esta garantia somente será válida com a apresentação da nota fiscal de compra do aparelho.

ASSISTÊNCIA TÉCNICA

CONSULTE O SEU REVENDEDOR SEMP TOSHIBA OU POSTO-PILOTO MAIS PRÓXIMO PARA INFORMAÇÕES DE ATENDIMENTO TÉCNICO EM SUA CIDADE.

AC - RIO BRANCO

Cadeia Velha

Av. Ceará, 2180

Fone: (68) 3224.7735

AL - ARAPIRACA

R. Manoel Leão, 75

Fone: (82) 3522.2367

AL - MACEIÓ

R. Dois de Julho, 115

Fone: (73) 3288.2209

BA - SALVADOR

Matatu

R. Dr Otaviano Pimenta, 08

Fone: (71) 3244.5597

Federação

Av. Vasco da Gama, 241 B

Fone: (71) 3245.0226

BA - TEIXEIRA DE FREITAS

Pca. Castro Alves. 30

Fõne: (73) 3011.1500

CE - FORTALEZA

Funcionários

Av. Oliveira Paiva, 1113

Lj. 1E2

Av. Independência, 5764

Fone: (62) 3224.3297

GO - ITUMBIARA

Av. Goiatuba, 131

Fone: (64) 3431.1314

MA - SÃO LUÍS

Angelim

Av. Jerônimo de A. Maranhão, 1000

Fone: (98) 3246.0961

MA - N. IMPERATRIZ

R. Piauí, 319

Fone: (99) 3524.5843

MG - ARAXA

Av. João Paulo II, 370

Av. Olegário Maciel, 113

Fone: (34) 3842.2082

MG - PATOS DE MINAS

R. Teófilo Otoni, 479

PE - SÃO LOURENÇO DA MATA

Av. Dr. Francisco Correia, 988

Fone: (81) 3225.0810

PI - TERESINA

R. Lisandro Noqueira, 1059

Fone: (86) 3221 5758

PR - CASCAVEL

R. São Paulo, 1447

RJ - SÃO JOÃO DO MERITI

R. Francisca Dantas, 62

Av. 7 de Setembro, 55

Fone: (54) 3321.1933

RS - FARROUPILHA

R. Rui Barbosa, 144 A

Fone: (54) 3261.2363

RS - PORTO ALEGRE

Av. Alberto Bins, 769 1° Andar

AV. Centenário, 3950 SI. 2

Fone: (48) 2101.5580

SC - FLORIANÓPOLIS

B. Ferreira de Lima, 107 Li 01

Fone: (48) 3222 0568

SC - INDAIAL

Das Nações

Av. Maria Simão, 34

Fone: (47) 3333.5451

SC - TUBARÃO

Dehon

Av. Exp. José Pedro Coelho, 738

Fone:(48)3622.2925

SE - ARACAJÚ

R. Propriá, 28

Jardim Alto da Barra

R. Salesópolis, 496

Fone: (19) 3254.6096

SP - GUARULHOS

VI. Hulda

R. Eugênio Passos, 200
