Tipo de produto	Fogão independente a gás com forno elétrico
Marca	Zanussi
Modelo	ZGG65334XA
Dimensões (Largura x Altura x Profundidade)	60 cm x 85-90 cm x 60 cm (estimado)
Peso	Aproximadamente 50 kg
Alimentação	Gás (fogão) e eletricidade 220-240 V (forno)
Número de queimadores	4-5 queimadores a gás
Função de segurança nos queimadores	Dispositivo de segurança contra chama (termopar)
Tipo de forno	Forno elétrico com grelha
Funções do forno	Calor superior, inferior, grelha, ventilador, função de limpeza
Temporizador	Temporizador mecânico ou digital (conforme versão)
Limpeza	Interior do forno com esmalte fácil de limpar, queimadores desmontáveis
Segurança	Bloqueio de segurança para crianças (opcional), desligamento automático do forno
Peças de reposição	Disponíveis queimadores, grades, termostatos, resistências
Reparabilidade	Índice de reparabilidade: 7.5/10 (estimado)
Informação geral	Fogão a gás de 60 cm com forno elétrico, ideal para lares pequenos

Perguntas frequentes - ZGG65334XA ZANUSSI

Como ligar o forno do fogão Zanussi ZGG65334XA?

Gire o comando do forno para a função desejada e, em seguida, gire o comando de temperatura para a temperatura requerida. O forno ligará automaticamente. Consulte o manual do usuário para mais detalhes.

Que tipo de gás utiliza o modelo ZGG65334XA?

Este modelo está projetado para gás natural ou gás butano/propano, conforme a versão. Verifique a etiqueta do produto ou o manual de instruções para confirmar o tipo de gás.

Como limpar os queimadores a gás?

Retire os queimadores e as tampas depois de arrefecerem. Lave-os com água com sabão e uma escova macia. Não use limpadores abrasivos. Seque completamente antes de recolocar.

O que faço se o forno não aquecer?

Verifique se o fogão está ligado à corrente e se o termostato está ajustado. Se o problema persistir, pode ser devido a uma resistência ou termostato defeituoso. Contacte o serviço técnico.

Como ativar o bloqueio de segurança para crianças?

Este modelo pode incluir um bloqueio de segurança. Consulte o manual do usuário para saber como ativá-lo, pois varia conforme a versão. Geralmente, mantém-se pressionado um botão específico.

Posso usar o fogão se o gás for cortado?

Não, a placa funciona apenas a gás. No entanto, o forno elétrico ainda pode ser usado se houver eletricidade, desde que não dependa do gás para ligar.

O que significam os símbolos no painel de controlo?

Os símbolos indicam as funções do forno: calor superior, inferior, grelha, ventilador, etc. Consulte a seção de descrição do aparelho no manual para uma explicação detalhada.

Como mudar a lâmpada do forno?

Desligue o fogão da corrente. Retire a cobertura da lâmpada, desenrosque a lâmpada velha e coloque uma nova do mesmo tipo (geralmente G9, 25 W). Não toque na lâmpada nova com as mãos nuas.

Onde posso comprar peças de reposição para o meu Zanussi ZGG65334XA?

Pode adquirir peças de reposição originais em lojas de eletrodomésticos ou no serviço oficial da Zanussi. Certifique-se de fornecer o número do modelo.

Como realizar a manutenção periódica do fogão?

Verifique periodicamente as conexões de gás, limpe os queimadores e o interior do forno, e verifique se as vedações da porta estão em bom estado. Consulte o programa de manutenção no manual.

MANUAL DE UTILIZADOR ZGG65334XA ZANUSSI

PT Manual de instruções 2

Placa

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

SEGURANÇA DE CRIANÇAS E PESSOAS VULNERÁVEIS

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

SEGURANÇA GERAL

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.
• AVISO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.
• CUIDADO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência

Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

• Se o aparelho ficar ligado diretamente à fonte de alimentação, é necessário instalar um interruptor que corte o contacto em todos os pólos. É necessário garantir a ligação em conformidade com as condições especificadas para sobrevoltagem de categoria III. O cabo de terra não está incluído.
• Certifique-se de que nenhuma parte do cabo de alimentação fica em contacto direto (pode utilizar mangas de isolamento) com partes de aparelhos que possam atingir temperaturas 50 °C acima da temperatura ambiente.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

INSTRUÇÕES DE SEGURANÇA

Este aparelho é adequado para os seguintes

mercados: ES

INSTALAÇÃO

AVISO! A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO! Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra o vapor e a humidade.

• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

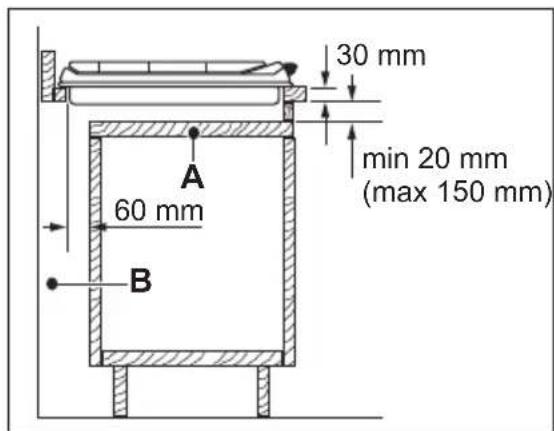

• A parte inferior do aparelho pode ficar quente. Instale um painel de separação não combustível por baixo do aparelho para evitar o acesso à parte inferior.

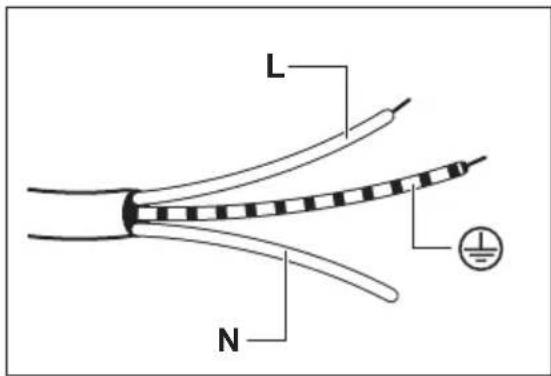

LIGAÇÃO ELÉTRICA

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.

• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o nosso Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

LIGAÇÃO DO GÁS

CUIDADO! Quando utilizar um cilindro de gás, mantenha-o sempre numa superfície horizontal plana (com a válvula de gás no topo).

- Todas as ligações de gás devem ser efetuadas por uma pessoa qualificada.

• Antes da instalação, certifique-se de que as condições de fornecimento locais (tipo de gás e pressão do gás) e o ajuste do aparelho são compatíveis.
• Certifique-se de que existe circulação de ar em torno do aparelho.
• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Cumpra os requisitos para uma ventilação adequada.

UTILIZAÇÃO

AVISO! Risco de ferimentos, queimaduras e choque elétrico.

CUIDADO! A utilização de um aparelho de cozedura a gás resulta na produção de calor, humidade e produtos de combustão na divisão em que está instalado. Certifique-se de que a cozinha é bem ventilada, especialmente quando o aparelho estiver a ser utilizado.

Uma utilização intensiva e prolongada do aparelho pode exigir ventilação adicional, por exemplo, o aumento da ventilação mecânica existente, ventilação adicional para remover com segurança os produtos da combustão para o ar exterior (externo) enquanto também proporciona mudanças de ar ambiente com ventilação adicional.

Consulte uma pessoa qualificada antes da instalação da ventilação adicional.

• Não altere as especificações deste aparelho.
• Retire todas as películas de embalagem, rotulagem e de proteção (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura após cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.

- Quando coloca alimentos em óleo quente, pode salpicar.

AVISO! Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO! Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Nunca deixe um queimador ligado com tachos ou panelas vazios ou sem tachos ou panelas.
• Não coloque folha de alumínio no aparelho.
• Utilize apenas tachos estáveis, com forma correta e diâmetro superior às dimensões dos queimadores.
• Certifique-se de que os tachos ficam centrados sobre os queimadores.
• Não utilize tachos ou panelas grandes que ultrapassem as extremidades do aparelho. Tal danificar a superfície da bancada.
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Utilize apenas os acessórios fornecidos com o aparelho.

INSTALAÇÃO

• Não instale um difusor de chama no queimador.
• Não permita que líquidos ácidos, como vinagre, sumo de limão ou agente anticalcário, entrem em contacto com a placa. Isso pode provocar manchas baças.
• A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparelho.

MANUTENÇÃO E LIMPEZA

AVISO! Não remova os botões, selectores ou juntas do painel de comandos. Se o fizer, poderá entrar água no aparelho e causar danos.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.
• Não lave os queimadores na máquina de lavar loiça.

ASSISTÊNCIA TÉCNICA

- Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.

ELIMINAÇÃO

AVISO! Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.
• Achate os tubos de gás externos.

ANTES DA INSTALAÇÃO

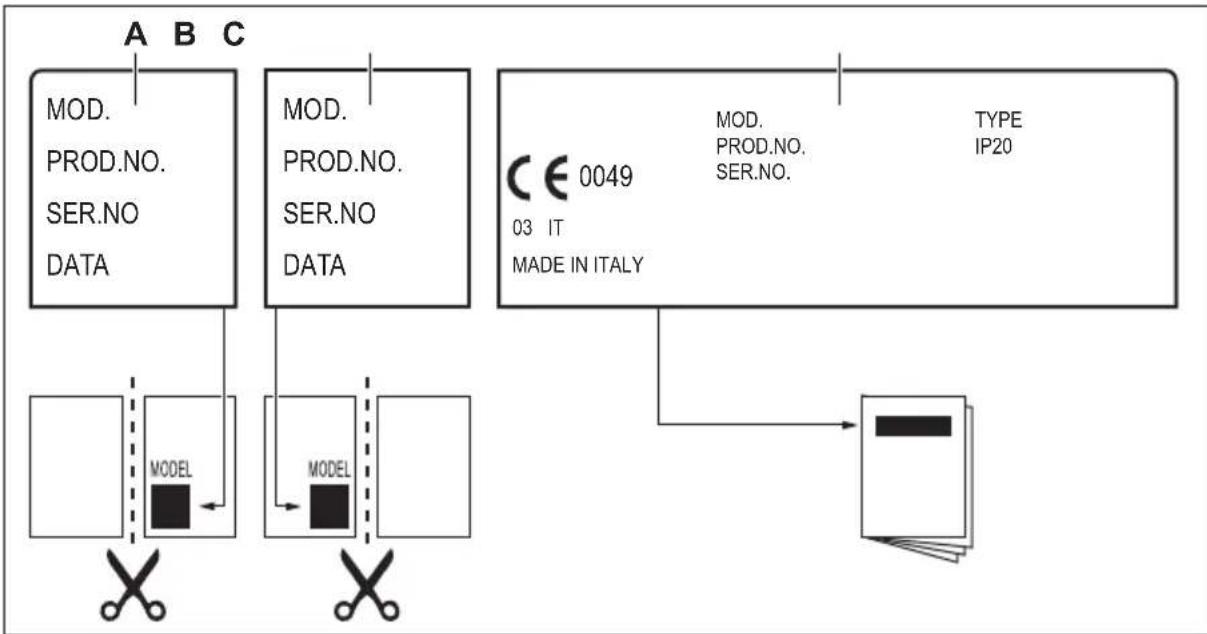

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Modelo ......

PNC

AVISO! As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado, em conformidade com as normas e os regulamentos locais em vigor.

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com o regulamento em vigor. Se utilizar tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa for instalada em conjunto com um forno.

Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

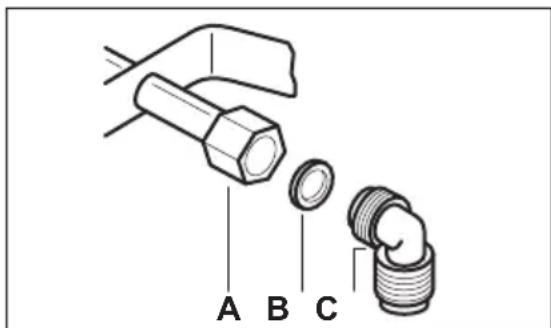

A. Extremidade do veio com porca
B. Anilha fornecida com o aparelho
C. Cotovelo fornecido com o aparelho

Gás liquefeito

Utilize o suporte de tubo em borracha para gás liquefeito. Encaixe sempre a junta. De seguida, prossiga com a ligação do gás.

O tubo flexível está pronto para aplicação quando:

• não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C;
• não ultrapassa 1500 mm de comprimento;
• não apresenta estrangulamentos;
• não está sujeito a tracção ou torção;
• não entra em contacto com extremidades ou cantos cortantes;
• pode ser facilmente examinado para verificação do seu estado.

O controlo e a preservação do tubo flexível consistem em verificar se:

• não apresenta fendas, cortes ou marcas de queimaduras nas duas extremidades, nem em toda a sua extensão;
• o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade;
• os grampos de fixação não estão enferrujados;
• o prazo de validade não foi ultrapassado.

Caso detecte alguma anomalia, não repare o tubo e substitua-o.

AVISO! Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução de sabão e não qualquer produto inflamável!

SUBSTITUIÇÃO DOS INJETORES

1. Retire os suportes para panelas.
2. Retire as tampas e as coroas dos queimadores.
3. Com uma chave de porcas de 7 mm, remova os injetores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo "Dados Técnicos").
4. Monte as peças seguindo o mesmo procedimento na ordem inversa.
5. Substitua a placa de características (perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho.

Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado no tubo de fornecimento de gás.

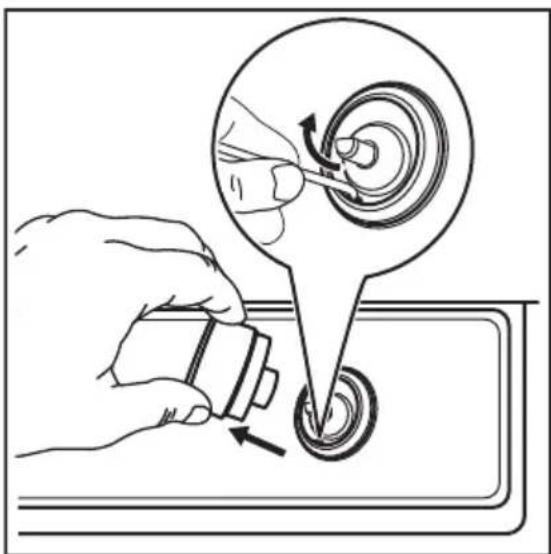

REGULAÇÃO DO NÍVEL MÍNIMO

Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.
2. Rode o botão para a posição do nível mínimo.

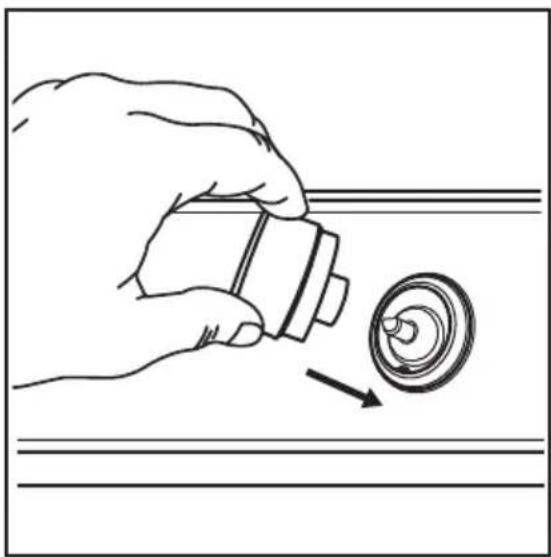

3. Remova o botão e a junta.

AVISO! Tenha cuidado para não danificar a junta. Não utilize uma ferramenta afiada para retirar a junta.

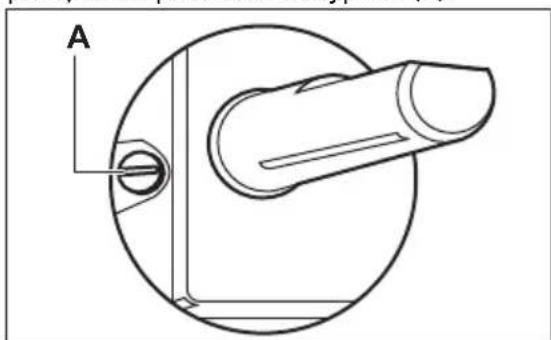

1. Com uma chave de parafusos fina, regule a posição do parafuso de bypass (A).

1. Se fizer uma alteração:

2. de gás natural G20 20 mbar para gás líquido, aperte totalmente o parafuso de bypass.

3. de gás líquido para gás natural G20 20 mbar, desaperte o parafuso de bypass cerca de 1/4 de volta (1/2 volta no caso do queimador de multicoroa).

4. Monte a junta e o botão.

AVISO! Certifique-se de que coloca a junta exatamente na posição original.

AVISO! Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

LIGAÇÃO ELÉTRICA

- Certifique-se de que a voltagem nominal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente eléctrica local.

- Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. Certifique-se de que instala a ficha numa tomada compatível.

- Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.

- Certifique-se de que a ficha fica acessível após a instalação.

- Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

- Existe o risco de incêndio se o aparelho for ligado com uma extensão eléctrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.

- Não permita que alguma parte do cabo de alimentação atinja uma temperatura superior a 90 °C.

CABO DE LIGAÇÃO

Para substituir o cabo de ligação, utilize apenas o cabo especial ou um equivalente. O tipo de cabo a utilizar é o seguinte: H03V2V2-F T90.

Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto).

1. Ligue o fio verde e amarelo (terra) ao terminal marcado com a letra "E" ou com o símbolo de terra, ou que tenha as cores verde e amarelo.
2. Ligue o condutor azul (neutro) ao terminal marcado com a letra "N" ou de cor azul.
3. Ligue o condutor castanho (fase) ao terminal marcado com a letra "N" ou de cor azul. Deve sempre ser ligado à fase da rede.

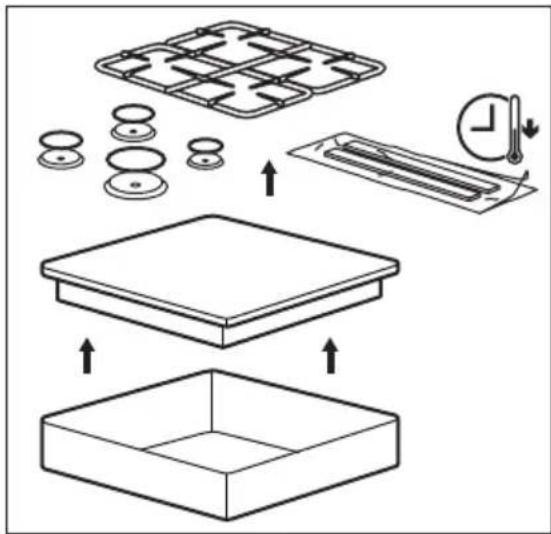

MONTAGEM

1.

CUIDADO! Instale o aparelho apenas num balcão que tenha a superfície plana.

POSSIBILIDADES PARA ENCASTRAR

O painel instalado por baixo da placa tem de ser fácil de remover e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

Móvel de cozinha com porta

A. Painel amovível
B. Espaço para ligações

Móvel de cozinha com forno

As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel.

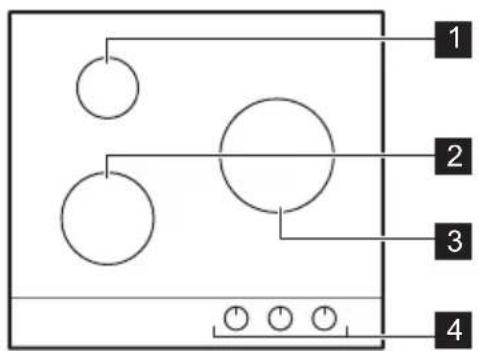

DISPOSIÇÃO DA PLACA

1 Queimador auxiliar
2 Queimador rápido
3 Queimador multicoroa
4 Botões de comando

BOTÃO DE COMANDO

Símbolo Descrição
	sem fornecimento de gás/posição de desligado
	posição de ignição/fornecimento de gás máximo

Símbolo Descrição
	fornecimento de gás mínimo

UTILIZAÇÃO DIÁRIA

A. Tampa do queimador
B. Coroa do queimador
C. Vela de ignição
D. Termopar

IGNIÇÃO DO QUEIMADOR

Acenda sempre o queimador antes de colocar o tacho.

AVISO! Tenha muito cuidado quando utilizar uma chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorreta da chama.

1. Pressione o botão de comando e rode-o para a esquerda até à posição do fornecimento de gás máximo (*)

2. Mantenha o botão de comando pressionado durante 10 segundos ou menos. Isso permitirá que o termopar aqueça. Caso contrário, o fornecimento de gás será interrompido.

3. Regule a chama quando estiver homogénea.

Se o queimador não acender após algumas tentativas, verifique se a coroa e a respetiva tampa estão nas posições corretas.

AVISO! Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição de desligado e aguarde pelo menos 1 minuto antes de tentar acender novamente o queimador.

CUIDADO! Na ausência de eletricidade, é possível acender o queimador sem o dispositivo elétrico; neste caso, aproxime uma chama do queimador, rode o respetivo botão no sentido anti-horário até à posição de fornecimento de gás máximo e pressione-o. Mantenha o botão de comando pressionado durante 10 segundos ou menos para permitir o aquecimento do termopar.

SUGESTÕES E DICAS

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde pelo menos 1 minuto antes de tentar acender o queimador novamente.

A ignição pode ocorrer automaticamente ao ligar a corrente elétrica, após a instalação ou após um corte de energia. Isso é normal.

A placa é fornecida com válvulas progressivas. Tornam a regulação da chama mais precisa.

DESLIGAR O QUEIMADOR

Para apagar a chama, rode o botão para a posição de desligado (Off)

AVISO! Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

TACHOS E PANELAS

CUIDADO! Não utilize tachos de ferro fundido ou barro, nem placas de grelhador ou tostador. O aço inoxidável pode escurecer quando sobreaquecido.

AVISO! Não coloque a mesma panela sobre dois queimadores.

AVISO! Não coloque tachos instáveis ou danificados sobre um queimador, para evitar derrames e ferimentos.

CUIDADO! Certifique-se de que as bases dos tachos não ficam por cima de nenhum botão de comando; caso contrário, a chama aquece o botão de comando.

CUIDADO! Certifique-se de que as pegas dos tachos e panelas não ficam por cima da extremidade dianteira do fogão.

CUIDADO! Certifique-se de que os tachos ficam centrados nos queimadores, para maximizar a estabilidade e minimizar o consumo de gás.

MANUTENÇÃO E LIMPEZA

• Limpe a placa após cada utilização.
• Utilize apenas tachos que tenham a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.

Aço inoxidável

• Limpe as peças de aço inoxidável com água e seque com um pano macio.
• Para remover alimentos queimados, gordura e manchas difíceis, coloque de molho durante alguns minutos com uma pequena quantidade de detergente suave antes de lavar.
• Utilize produtos de limpeza concebidos especificamente para limpar aço inoxidável, para proteger as superfícies de aço.
• Não utilize produtos de limpeza que contenham agentes químicos corrosivos, como cloretos, nem limpe a superfície com desinfetantes ou removedores de manchas ou ferrugem, nem com produtos para limpeza em imersão.

DIÂMETROS DE TACHO

Utilize tachos com diâmetro adequado às dimensões dos queimadores.

Queimador	Diâmetro do tacho (mm)
Multicoroa 180 - 260
Rápido 180 - 240
Auxiliar 120 - 180

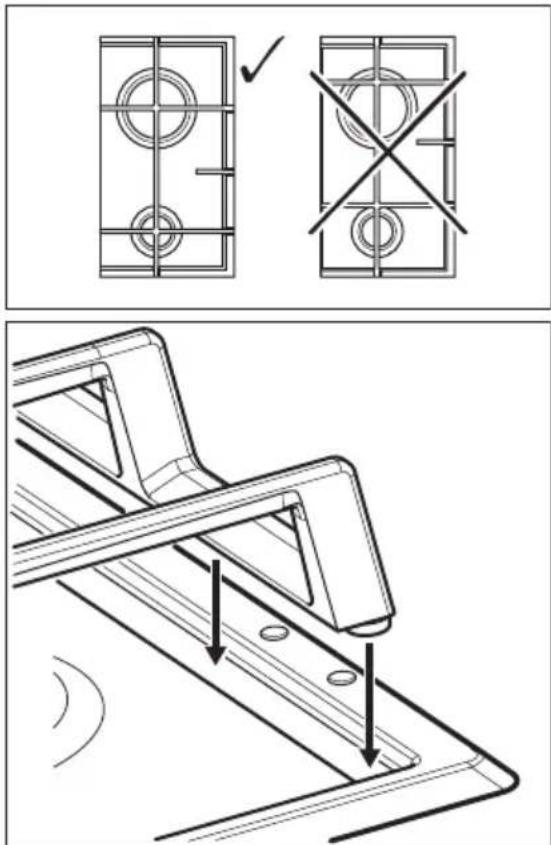

GRELHAS DA PLACA

As grelhas da placa não podem ser lavadas na máquina de lavar loiça. É necessário lavá-las à mão.

1. Retire as grelhas para facilitar a limpeza da placa.

Tenha muito cuidado quando voltar a colocar as grelhas, para evitar danos na superfície da placa.

1. Quando lavar e secar as grelhas à mão, tenha cuidado porque o revestimento de esmalte pode ter extremidades pouco polidas. Se necessário, remova as manchas dificeis com um produto de limpeza em pasta.

2. Após a limpeza das grelhas, certifique-se de que ficam bem posicionados.

3. Para que o queimador funcione corretamente, certifique-se de que os braços de suporte para recipientes das grelhas estão.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução
Não existe faísca quando aciona o gerador de faísca.	A placa não está ligada à corrente elétrica ou não está liga-da corretamente.	Verifique se a placa está ligada corretamente à alimentação elétrica.
O disjuntor está desligado. Certifique-se de que o disjun-		tor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado.
A tampa e a coroa do queima-dor não estão bem colocadas.		Coloque a tampa e a coroa do queimador nas posições corre-tas.

açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Para limpar as partes esmaltadas, as tampas e as coroas, lave-as com água e detergente e seque-as bem antes de voltar a colocá-las.

LIMPAR A VELA DE IGNICÃO

Esta funcionalidade é obtida através de uma vela de ignição de cerâmica com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

MANUTENÇÃO PERIÓDICA

Contacte periodicamente um Centro de Assistência Técnica local para verificar as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

Problema Causa possível Solução
A chama apaga-se imediata-mente após a ignição.	O termopar não está suficien-temente quente.
O anel da chama é irregular. A coroa do queimador está bloqueada com resíduos de alimentos.	Verifique se o injetor não está obstruído e se a coroa do queimador está limpa.

SE NÃO CONSEGUIR ENCONTRAR UMA SOLUÇÃO...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será

gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

ETIQUETAS FORNECIDAS NO SACO DE ACESSÓRIOS

Cole as etiquetas adesivas como indicado em baixo:

A. Cole no Cartão de Garantia e envie esta parte (se aplicável).

B. Cole no Cartão de Garantia e guarde esta parte (se aplicável).

C. Cole no manual de instruções.

DADOS TÉCNICOS

DIMENSÕES DA PLACA

Largura 595 mm
Profundidade 510 mm

DIÂMETROS DO BYPASS

QUEIMADOR ∅ BYPASS 1/100 mm
Multicoroa 57
Rápido 42
Auxiliar 28

OUTROS DADOS TÉCNICOS

POTÊNCIA TOTAL:	Gás original: G	20 (2H) 20 mbar 8,0 kW
	Gás alternativo:	G30 (3+) 28-30 mbar 535 g/h
		G31 (3+) 37 mbar 525 g/h
Alimentação elétrica:	220-240 V ~ 50-60 Hz
Categoria do aparelho:	II2H3+
Ligação do gás: G	1/2"
Classe do aparelho:	3

QUEIMADORES DE GÁS PARA GÁS NATURAL G20 20 mbar

QUEIMADOR	POTÊNCIA NORMAL (kW)	POTÊNCIA MÍNIMA (kW)	MARCA DO INJETOR
Multicoroa	4,0	1,4	146
Rápido	3,0	0,75	119
Auxiliar	1,0	0,33	70

QUEIMADORES DE GÁS PARA GPL G30/G31 28-30/37 mbar

QUEIMADOR	POTÊNCIA NORMAL (kW)	POTÊNCIA MÍNIMA (kW)	MARCA DO INJETOR	CAUDAL NOMINAL DE GÁS (g/h)
				G30 28-30 mbar	G31 37 mbar
Multicoroa 3,55 1,4 095 258	254
Rápido 2,8 0,75 86 204 200
Auxiliar 1,0 0,33 50 73 71

EFICIÊNCIA ENERGÉTICA

INFORMAÇÃO DE PRODUTO DE ACORDO COM A NORMA UE 66/2014

Identificação do modelo		ZGG65334XA
Tipo de placa		Placa de encastrar
N.° de queimadores de gás		3
Eficiência energética de cada queima-dor de gás (EE gas burner)	Traseiro esquerdo - Auxiliar	não aplicável
	Dianteiro esquerdo - Rápido	56,2%
	Central direito - Multicoroa	54,5%
Eficiência energética da placa a gás (EE gas hob)		55.4%

EN 30-2-1: Aparelhos domésticos para cozinhar com gás - Parte 2-1: Utilização racional da energia - Geral

POUPANÇA DE ENERGIA

• Antes de utilizar, certifique-se de que os queimadores e os suportes para panelas estão bem instalados.
• Utilize tachos com diâmetro adequado às dimensões dos queimadores.
• Centre o tacho no queimador.
• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Quando o líquido começar a ferver, reduza a chama para cozinhar em lume brando.
• Se possível, utilize uma panela de pressão. Consulte o respectivo manual do utilizador.

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os

resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
