MANUAL DE UTILIZADOR Campana Glassy H - 60 MEPAMSA

Ex.ma Senhora, Ex.mo Senhor, Se respeitar atentamente as recomendações contidas neste Manual de Instruções, o seu exaustor manter-se-á eficiente durante muito tempo e permitir-lhe-á obter sempre as melhores performances.

ÍNDICE

CONSELHOS E SUGESTÕES 13

CARACTERÍSTICAS 14

INSTALAÇÃO 16

USO 19

MANUTENÇÃO 20

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

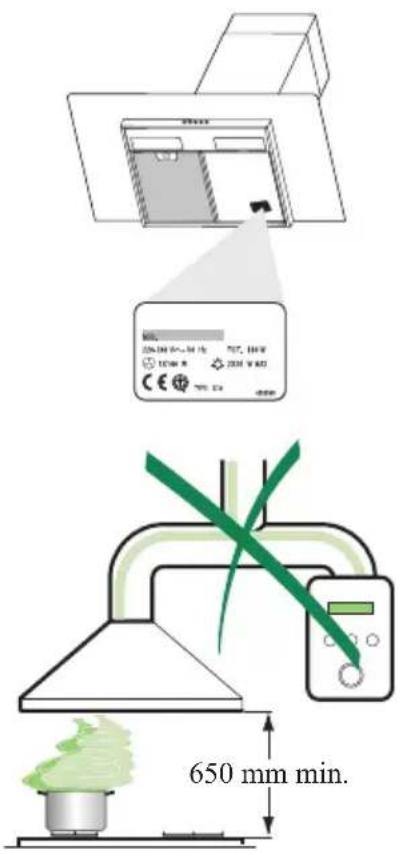

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

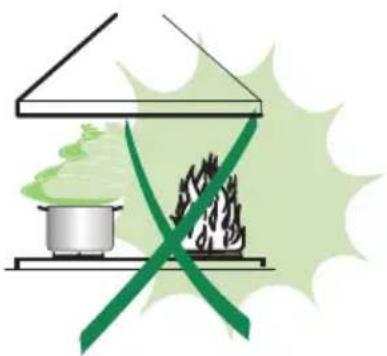

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

200.000 MPa 700℃ 100W 100W M CE 700 W 650 mm min. 650 mm min.

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:
2.1 1 Chaminé Superior
2.2 1 Chaminé Inferior
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
12e 2 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções

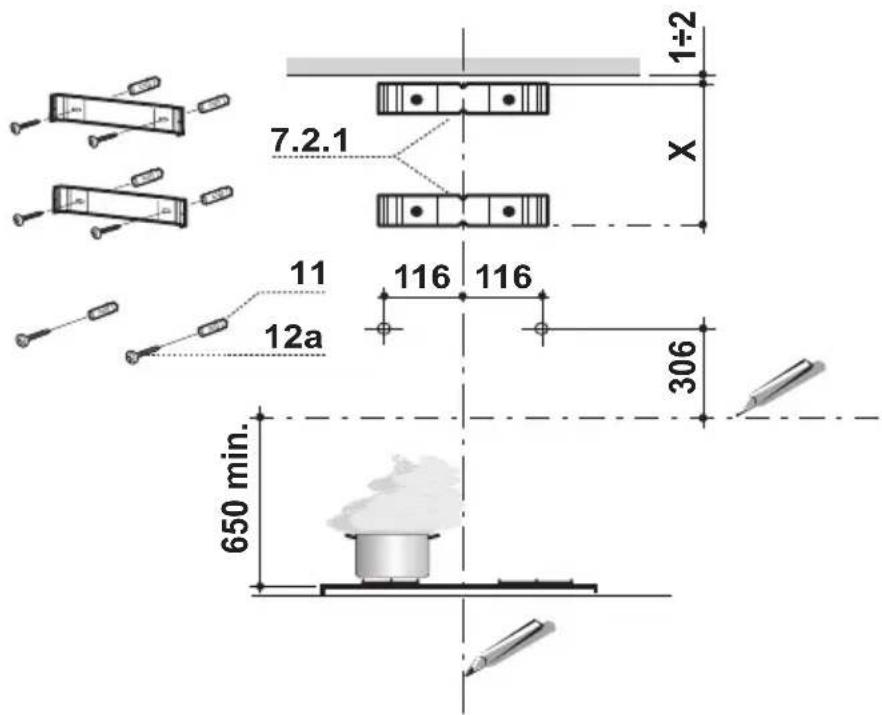

Perfuração da parede e fixação dos suportes

7.2.1 11 12a 116 116 306 650 min. 1÷2 X

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;
• uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, e 306 mm acima da linha de referência horizontal.
• Repita esta operação do lado oposto.
• Fure os pontos marcados com 8 mm.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.
• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

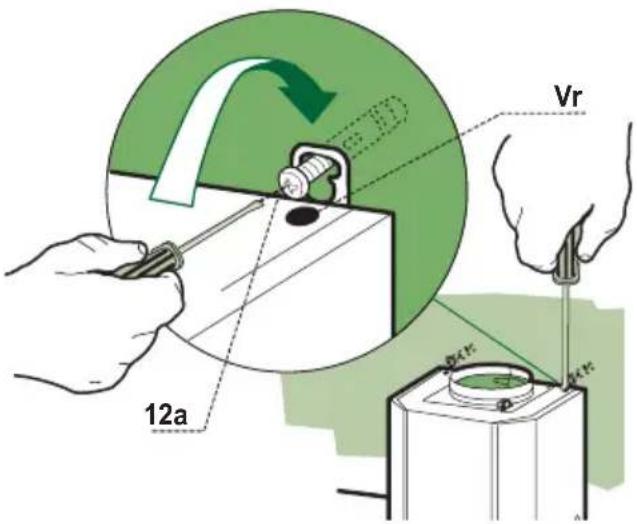

Montagem do corpo do exaustor

• Antes de prender o corpo do exaustor, aperte os 2 parafusos Vr situados nos pontos de fixação do corpo do exaustor.
• Prenda o corpo do exaustor nos parafusos 12a (4,2 x 44,4) previamente colocados.
• Aperte os parafusos de suporte 12a definitivamente.
• Opere com os parafusos Vr para nivelar o corpo do exaustor.

12a Vr

Ligações

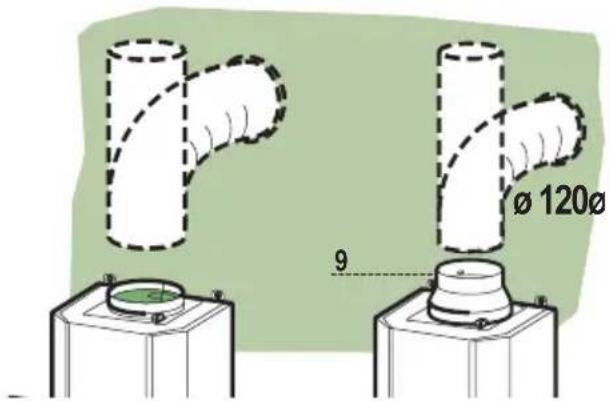

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

Ø 120Ø 9

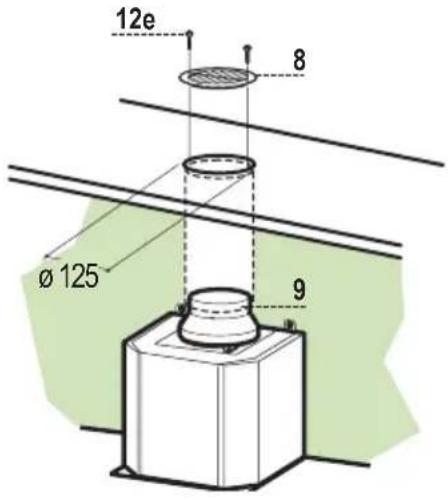

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo.

12e 8 Ø 125 9

LIGAÇÃO ELÉCTRICA

• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

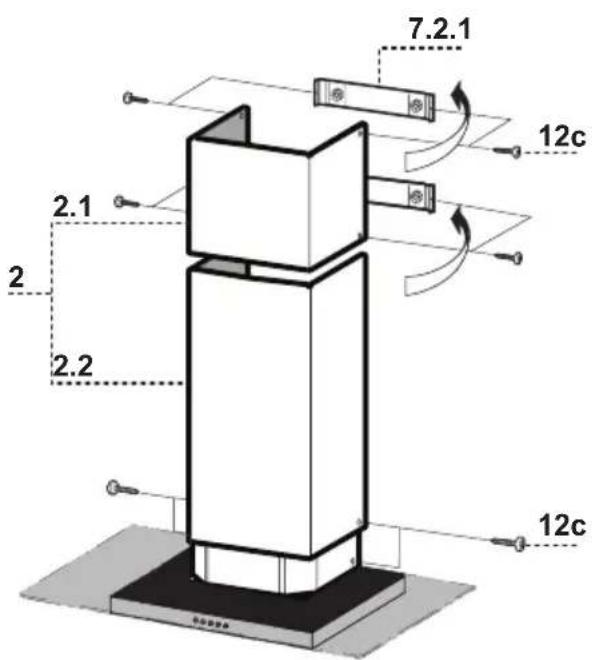

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

7.2.1 12c 2.1 2 2.2 12c

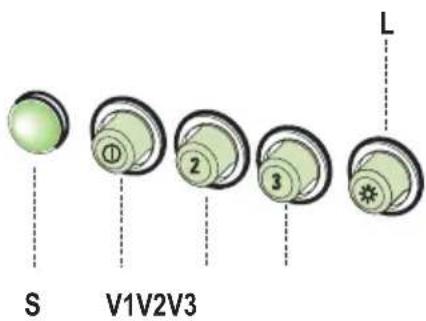

Quadro de comandos

L Luzes Liga e desliga a Iluminação

S Led Led de ligação do motor.

V1 Motor	Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.
V2 Velocidade	Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.
V3 Velocidade	Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Filtros antigordura

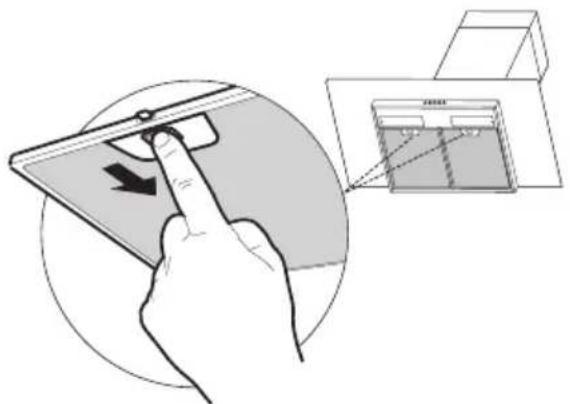

LIMPEZA DOS FILTROS ANTIGORDURA

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.

• Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.
• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Filtro anti-odor (Versão Filtrante)

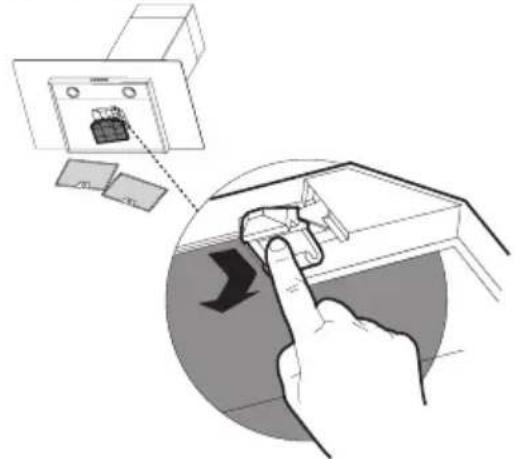

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

Não pode ser lavado e não é regenerável, devendo ser substituído quando de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
• Monte o filtro novo prendendo-o na sua sede.
• Reinstale os filtros metálicos antigordura.

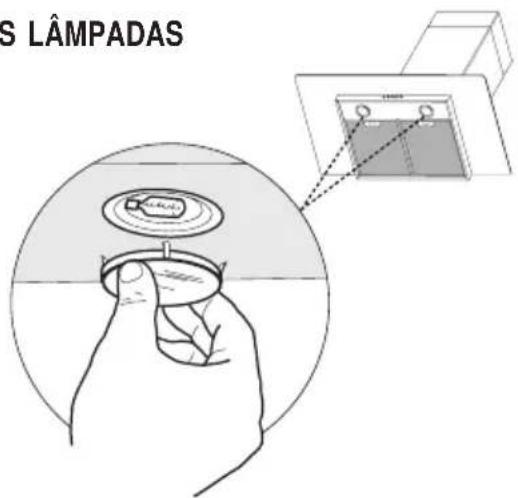

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de halogénio de 20 W

• Tire o fixador metálico do vidro, encaixado à pressão, provocando um efeito tipo alavanca por baixo do anel, segurando-o com uma mão.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Monte de novo o fixador do vidro encaixando-o à pressão.

Mepamsa, S.A., compromete-se a reparar ou repôr de modo gratuito, por un período de DOIS ANOS, a partir da data de compra, por intermédio dos seus Serviços Técnicos autorizados, as peças cujo defeito provenha de causas de fabrico, assim como todos os encargos que origine a reparação.

Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.

A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.

Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.

Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.

Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A.. Exija a identificação.

ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL

APARELHO: ...... NUMERO DE SERIE: ......MODELO: ...... COR: ......DATOS COMPRADORNOME: ...... DATA DE COMPRA: .... / .... / 20..MORADA: ...... D.P.: ...... LOCALIDADE: ......TELEFONE: ...... DISTRITO: ......DATOS ESTABLECIMIENTO VENDEDORNOME: ...... DATA DE COMPRA: .... / .... / 20..MORADA: ...... D.P.: ...... LOCALIDADE: ......TELEFONE: ...... DISTRITO: ......
JMepamsaCarretera Zaragoza, km. 5Telefone: 948 36 80 3031110 NOAIN (Navarra)	Selo do Estabelecimento	Dir. 89/336/CEE72/23/CEE
