Marca	Mepamsa
Modelo	Campana Stilo H - 70
Tipo de produto	Campana de cozinha (exaustor)
Largura	70 cm (modelo)
Função	Extração (aspirante) e filtragem (recirculação)
Velocidades do motor	4 velocidades (1, 2, 3 e 4ª temporizada a 10 minutos)
Iluminação	Lâmpadas incandescentes de 40 W (substituíveis)
Filtros antigordura	Laváveis à mão ou na máquina de lavar louça (programa curto/ecológico)
Filtro de carvão ativo	Substituível; trocar a cada 4 meses aproximadamente
Diâmetro de saída de ar	120 mm ou 150 mm (inclui flange redutora 150-120 mm)
Distância mínima sobre bancada	650 mm
Conexão elétrica	220-240 V ~ 50 Hz (verificar placa de características)
Classe de isolamento	Classe I (requer aterramento)
Chaminé telescópica	Sim, composta por chaminé superior e inferior
Materiais	Aço inoxidável e vidro (típico)
Instalação	Fixação na parede; versão aspirante ou filtrante
Manutenção	Limpar superfícies com pano úmido e detergente neutro
Segurança	Não conectar a dutos de fumos de combustão; não deixar chamas livres
Inclui	Flanges de fixação, parafusos, buchas, grelha de direção, manual de instruções

Perguntas frequentes - Campana Stilo H - 70 MEPAMSA

Qual é a distância mínima de instalação entre a bancada e o exaustor?

A distância mínima de segurança deve ser de 650 mm entre a bancada e a parte inferior do exaustor.

Como se limpam os filtros antigordura?

Os filtros antigordura podem ser lavados à mão com água e sabão, ou na máquina de lavar louça usando um programa curto ou ecológico (50-60 °C) sem secagem ou brilho. Deixe-os secar antes de recolocá-los.

A cada quanto tempo se deve trocar o filtro de carvão ativo?

O filtro de carvão ativo não pode ser lavado nem regenerado. Deve ser trocado a cada 4 meses aproximadamente, ou com maior frequência se o uso for muito intenso.

Que tipo de lâmpadas utiliza o exaustor?

O exaustor utiliza lâmpadas incandescentes de 40 W. Para substituí-las, retire os filtros antigordura, desaparafuse as lâmpadas velhas e instale novas com as mesmas características.

Como se instala o exaustor na versão aspirante?

Conecte o exaustor a um tubo de saída rígido ou flexível de 120 mm ou 150 mm (use o flange redutor incluído para 120 mm). Fixe o tubo com braçadeiras (não incluídas) e certifique-se de que os filtros de carvão ativo estejam retirados.

Como se instala o exaustor na versão filtrante?

Faça um orifício de 125 mm no móvel superior. Conecte a saída do exaustor com um tubo de 120 mm até a grelha de direção incluída. Certifique-se de que os filtros de carvão ativo estejam colocados.

O que fazer se o exaustor não funciona?

Verifique a conexão elétrica (tomada, interruptor bipolar) e se o conector do cabo de alimentação está corretamente colocado na tomada do aspirador. Se persistir, revise o manual ou entre em contato com o serviço técnico.

Pode-se conectar o exaustor a um duto de fumos de gás?

Não. Não conecte o exaustor a tubos de descarga de fumos produzidos por combustão (caldeiras, chaminés, etc.). O exaustor deve ter sua própria saída para o exterior ou funcionar em modo filtrante.

Como se ativa a quarta velocidade temporizada?

Pressione a tecla T4 (quarta velocidade) durante 2 segundos. Ativará a quarta velocidade durante 10 minutos e depois retornará à velocidade anterior.

É necessário que a instalação elétrica tenha aterramento?

Sim. Para aparelhos de Classe I como este exaustor, a instalação elétrica doméstica deve possuir um aterramento eficaz.

MANUAL DE UTILIZADOR Campana Stilo H - 70 MEPAMSA

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES 12
CARACTERÍSTICAS....13
INSTALAÇÃO ....14
UTILIZAÇÃO 17
MANUTENÇÃO 18

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. E. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

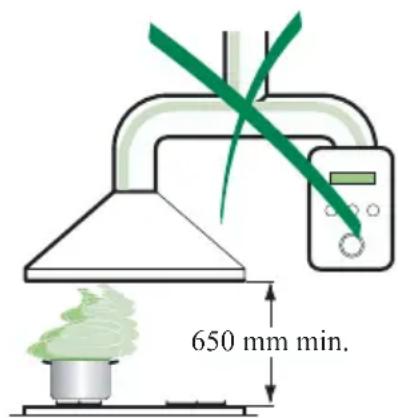

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

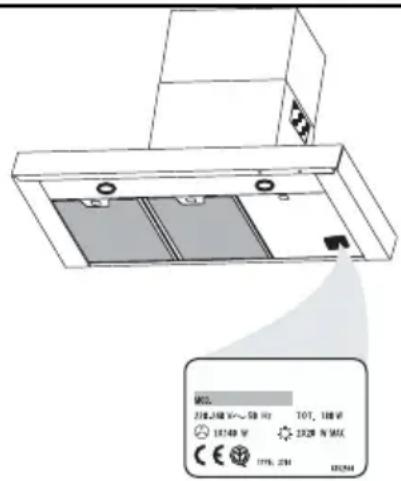

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano hú-mido e detergente líquido neutro.

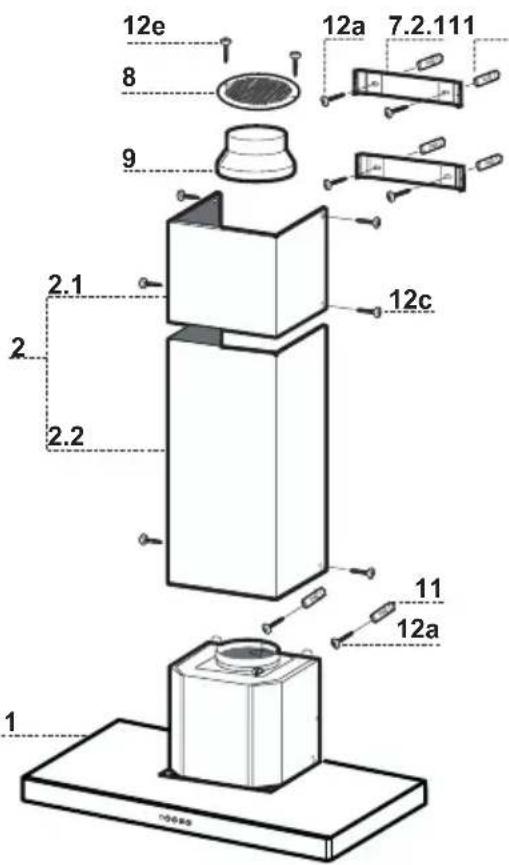

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros

9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11 6 Buchas

12a 6 Parafusos 4,2 x 44,4

12c 6 Parafusos 2,9 x 9,5

12e 2 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções

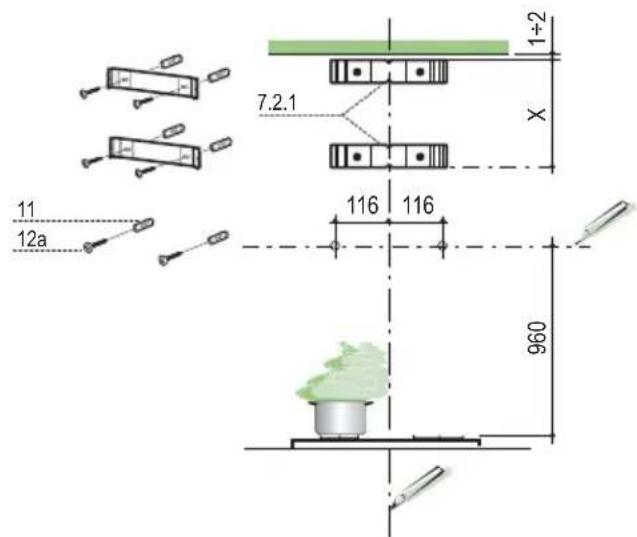

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;
• uma linha horizontal a, pelo menos, 960 mm de distância acima da placa do fogão.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
  • Marque os centros dos furos do suporte.
• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, acima da linha de referência horizontal.
• Repita esta operação do lado oposto.
• Fure os pontos marcados com φ 8 mm.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho.
• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

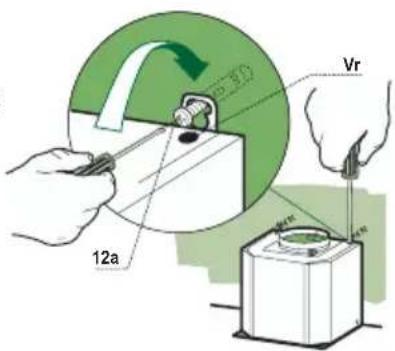

Montagem do corpo do extractor

• Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafusos Vr para nivelar o corpo do extractor.

Ligações

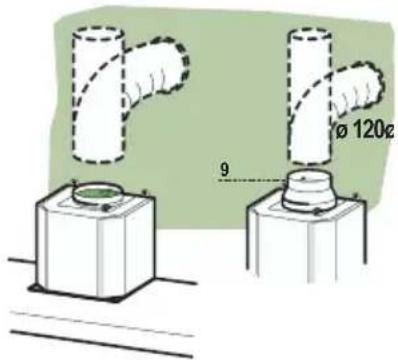

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de φ 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..

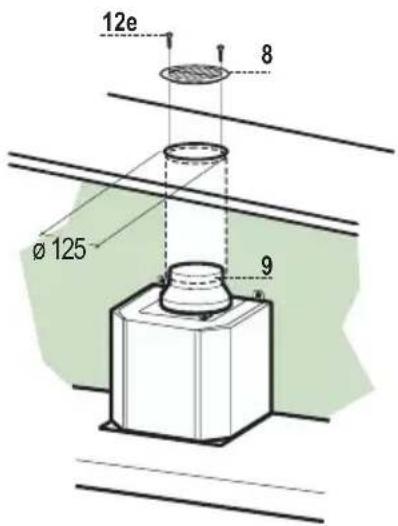

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo.

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

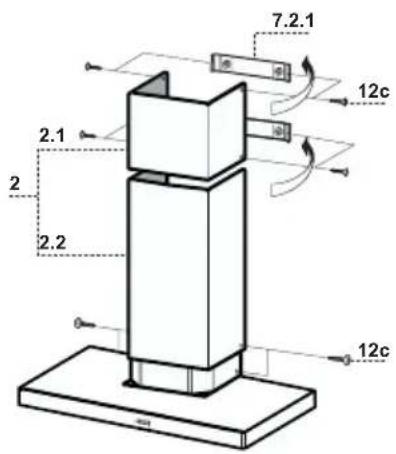

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

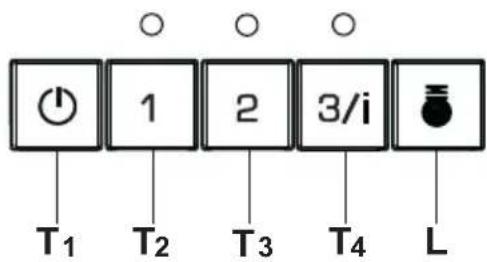

Quadro de comandos

TECLA	LED	FUNÇÕES
T1 Motor	Liga o motor.
T2 Velocidade	Aceso Liga o motor com velocidade I.
T3 Velocidade	Aceso Liga o motor com velocidade II.
T4 Velocidade	Fixo Premida breves instantes, liga o motor com velocidade III.
Intermitente Premida durante 2 segundos.
Activa a velocidade IV temporizada por 10 minutos. No fimdeste período de tempo o sistema retoma a velocidade programada anteriormente. Indicada para condições de emissão máxima de fumos de cozedura.
L Luz	Liga e desliga o sistema de iluminação.

Filtros antigordura

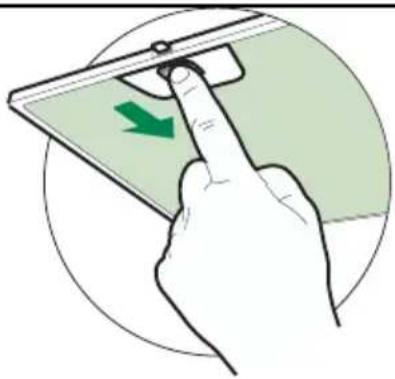

LIMPEZA DOS FILTROS ANTIGORDURA

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50-60°C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.

• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Filtro de carvão activado (Versão com recirculação)

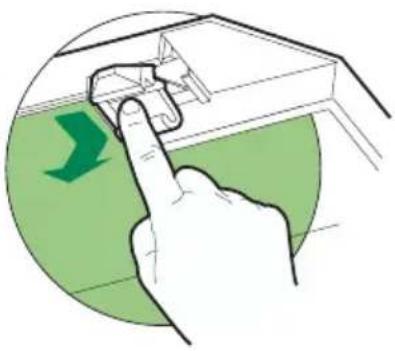

SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
