MANUAL DE UTILIZADOR Campana Smart pro MEPAMSA

Ex.ma Senhora, Ex.mo Senhor,

Se respeitar atentamente as recomendações

contidas neste Manual de Instruções,

o seu exaustor manter-se-á eficiente durante muito tempo

e permitir-lhe-á obter sempre

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

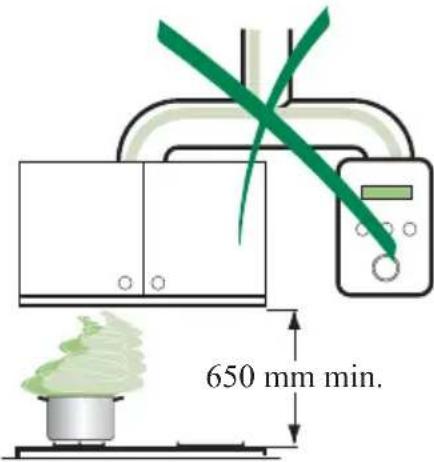

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe 1 ^a , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

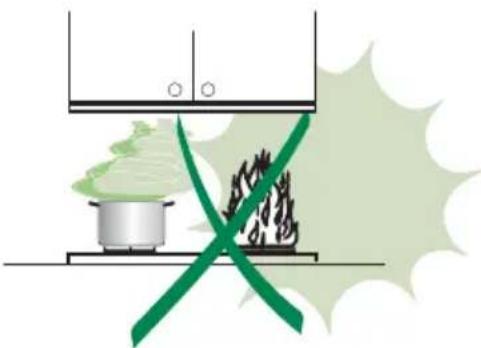

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamarse.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

MEL 20000 V-10 M 10 10000 P LED 有触点 C E T W 2.74 15000

650 mm min.

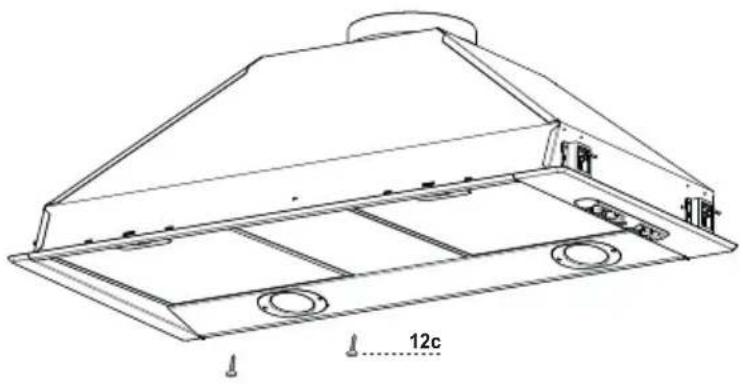

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com:

Comandos, iluminação, filtros

Réf. Qtd Componentes de instalação

12c 6 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções

1 Esquema eléctrico

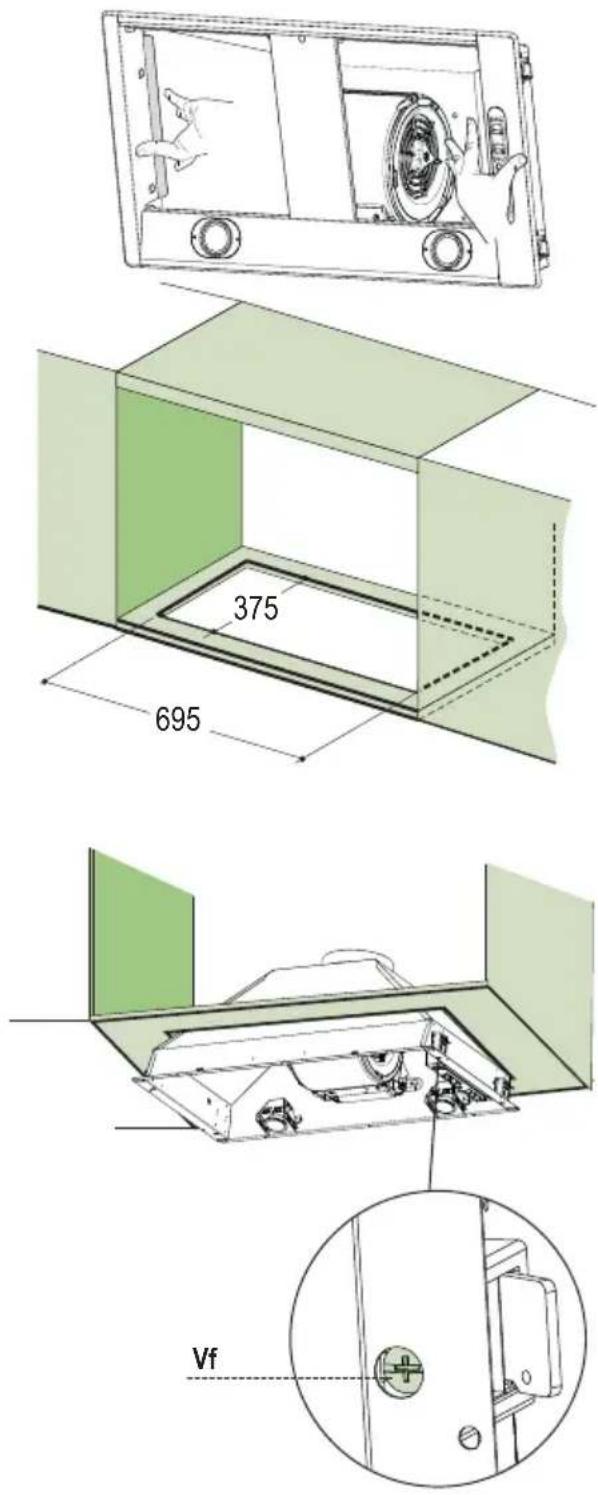

Perfuração da superfície de suporte e montagem do exaustor

O exaustor pode ser instalado directamente na superfície inferior do móvel pendente (no mínimo, a 650 mm da superfície de trabalho) com os suportes laterais, por pressão, permitindo um curso de 15 mm a 30 mm de espessura do painel de suporte.

• Retirar os filtros anti-gordura (ver secção de manutenção).
• Soltar o suporte dos filtros actuando nas asas internas.
• Fazer uma ranhura na superfície inferior do móvel pendente, na forma indicada.
• Introduzir o exaustor até que fique preso nos suportes laterais, por pressão.
• Bloquear definitivamente com os parafusos Vf, na parte inferior do exaustor.

375 695 Vf

• Voltar a montar o suporte do filtro

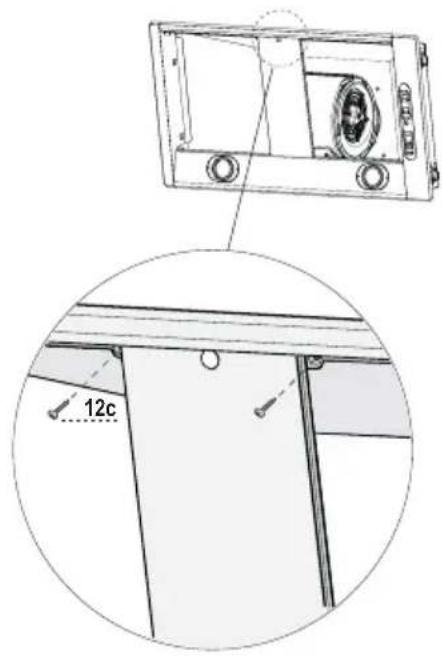

- Fixar o suporte com os dois parafusos de segurança 12c (2,9 x 6,5) fornecidos com o aparelho.
- Montar os filtros prestando atenção para manter o punho virado para a parte visível exterior.

12c

Ligações

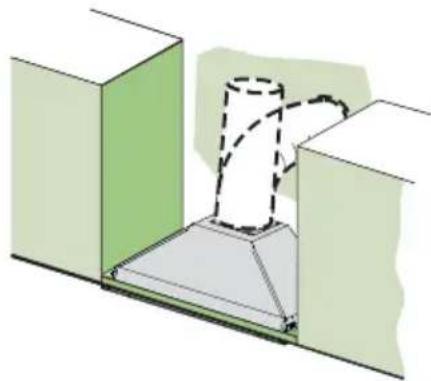

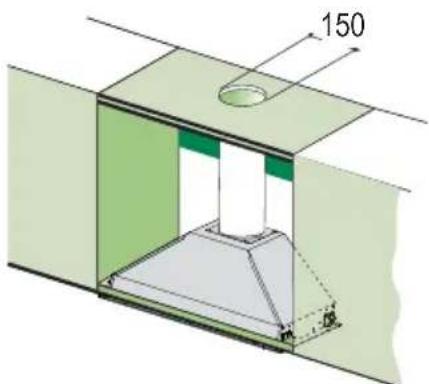

SAÍDA DO AR VERSÃO FILTRANTE

• Fazer um buraco de 150 mm na placa superior do exaustor.
• Ligar a saída do corpo do exaustor à parte superior do móvel suspenso com um tubo rígido ou flexível de 150 mm, segundo o critério do instalador.
• Fixar o tubo com abraçadeiras adequadas. Este material não é fornecido com o aparelho.
• Verificar se estão presentes os Filtros Anticheiros de Carvão activo.

Na instalação da versão aspirante, ligar o exaustor ao tubo de saída com um tubo rígido ou flexível de φ150 mm, segundo o critério do instalador.

• Fixar o tubo com abraçadeiras adequadas. Este material não é fornecido com o aparelho.
• Retirar os filtros anti-cheiros de carvão activo.

• Ligar o exaustor à rede de alimentação eléctrica, instalando um interruptor bipolar com uma abertura dos contactos no mínimo com 3 mm.
• Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

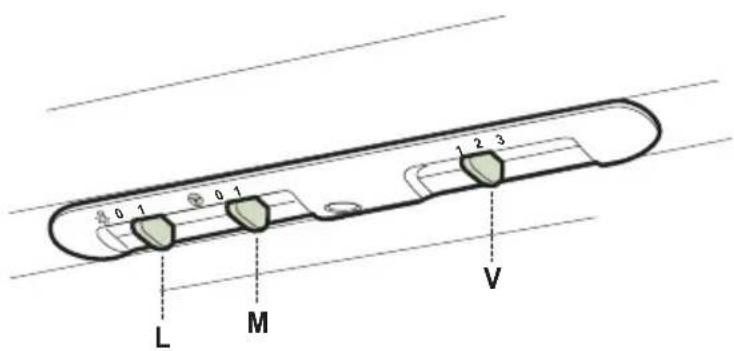

Painel de comandos

L Luzes Acende e apaga a instalação de iluminação

M Motor Liga e desliga o motor de aspiração.

V Velocidade Determina as velocidades de funcionamento:

1. Velocidade mínima, indicada para uma renovação contínua do ar, muito silenciosa, em presença de poucos vapores de cozedura.

2. Velocidade média, indicada para a maioria das condições de uso, graças à óptima relação entre caudal de ar tratado e nível de ruído.

3. Velocidade máxima, indicada para aguentar grandes quantidades de vapor de cozedura, inclusive para tempos prolongados.

Filtros anti-gordura

LIMPEZA DOS FILTROS ANTI-GORDURA METÁLICOS AUTOPORTANTES

O filtro de alumínio pode lavar-se à mão, com água e sabão, ou então na máquina de lavar louça. Se se optar pela lavagem na máquina de lavar louça, é conveniente ter em conta as recomendações do fabricante da máquina e do detergente. Em qualquer caso, optar-se-á pelo programa curto ou ecológico (50- 60°C), sem secagem nem brilho. O tratamento incorrecto dos filtros pode prejudicar a sua aparência estética, embora não prejudique a sua eficácia de filtragem.

• O filtro tem de ser lavado a cada 2 meses aproximadamente ou com maior frequência, se o seu uso for muito intenso.
• Retirar o filtro, actuando nos ganchos correspondentes.
• Lavar o filtro evitando que se dobre e deixá-lo secar antes de voltar a montá-lo.
• Montar o filtro, prestando atenção para manter o punho virado para a parte visível exterior.

Filtro anti-cheiros (Versão filtrante)

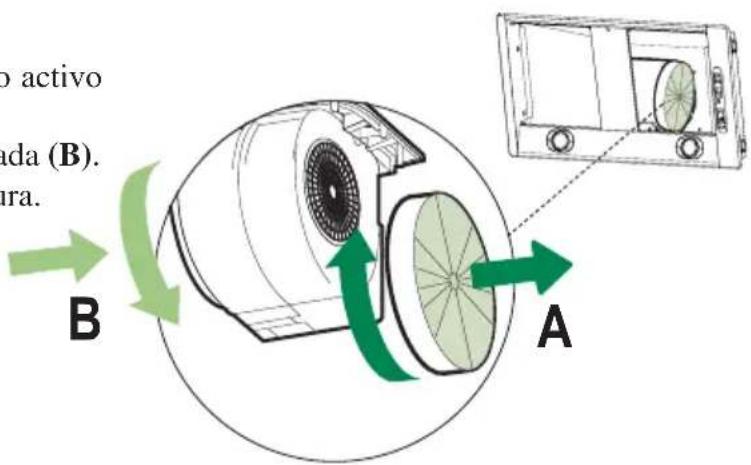

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Não pode ser lavado nem reutilizado, deve ser substituído a cada 4 meses aproximadamente, ou com maior frequência se o seu uso for muito intenso.
• Retirar os filtros anti-gordura.
• Retirar os filtros anti-cheiros de carvão activo saturados, na forma indicada (A).
• Montar os novos filtros na forma indicada (B).
• Montar novamente os filtros anti-gordura.

o activo ada (B). ura. B A

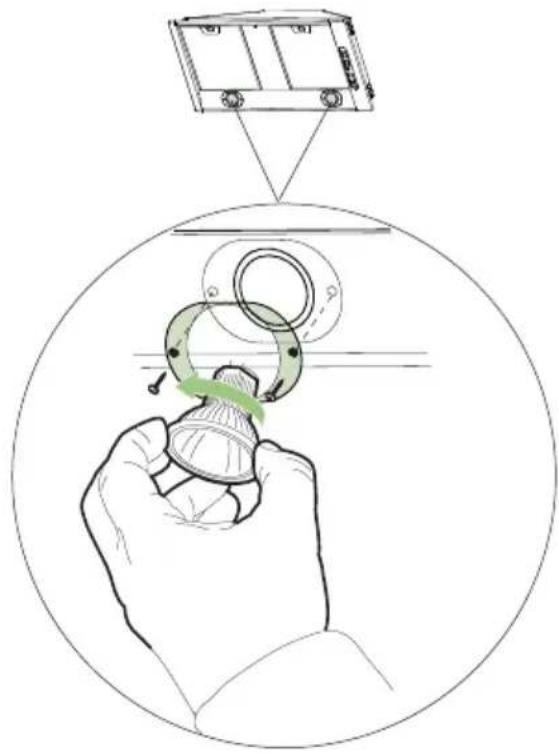

SUBSTITUIÇÃO DAS LÂMPADAS

• Retirar os dois parafusos que fixam a tampa da lâmpada.
• Retirar a lâmpada, pegando nela pela parte saliente e girá-la para a esquerda.
• Substituí-la por uma nova lâmpada com as mesmas características, prestando atenção para encaixá-la correctamente na sede.
• Voltar a colocar a tampa fixando-a com os dois parafusos que foram retirados anteriormente.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
