MANUAL DE UTILIZADOR Campana Syntesis H - 90 MEPAMSA
Ex.ma Senhora, Ex.mo Senhor,
Se respeitar atentamente as recomendações contidas neste Manual de Instruções,
o seu exaustor manter-se-á eficiente durante muito tempo
e permitir-lhe-á obter sempre
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

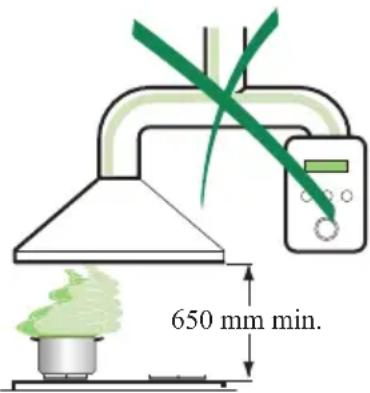

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
- As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamarse.
- O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.
Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
8 1 Grade direccionada de saída de ar
9 1 Flange de redução ø 150-120 mm
Ref. Qtd Componentes de instalação
7.1 1 Suportes de fixação da estrutura do exaustor
7.2.1 2 Suportes de fixação da chaminé superior
11 8 Buchas
12a 8 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5
12c 2 Parafusos M4 x 25
Qtd Documentação
1 Manual de Instruções

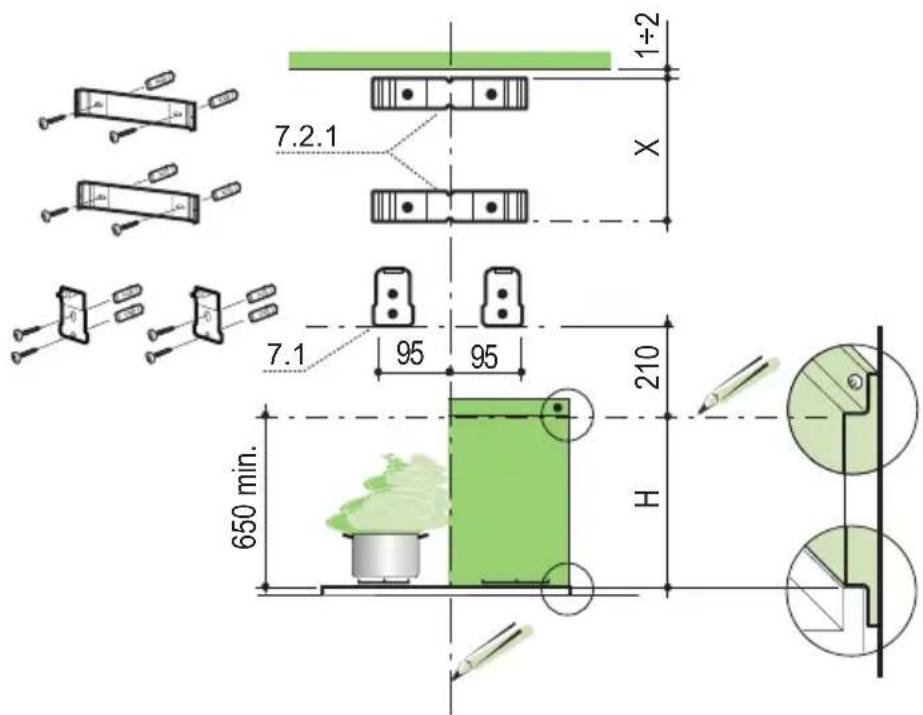

Perfuração da parede e fixação dos suportes
- uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a montagem do exaustor:
- uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.1 como indicado, a 95 mm de distância da linha de referência vertical e 210 mm acima da linha de referência horizontal.
- Marque os centros dos furos do suporte.
- Repita a operação do lado oposto.
FUNDO (ACESSÓRIO DE OPÇÃO)
O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correcta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.
Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:
- Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência Vertical.
- Marque os centros dos dois furos da chapa superior.
- Com uma broca de ∅ 8 mm fure os pontos marcados.
- Introduza as buchas 11 nos furos.
- Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
- Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

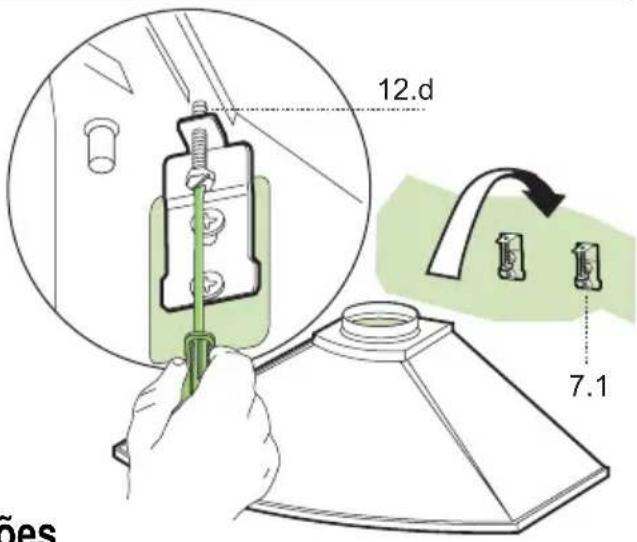

Montagem da estrutura do exaustor
- Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
- Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
- Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.


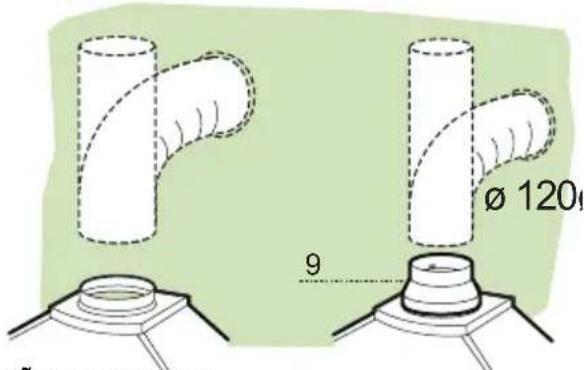

SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.
- Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
- Tire os filtros anti-odor de carvão activo, se presentes.


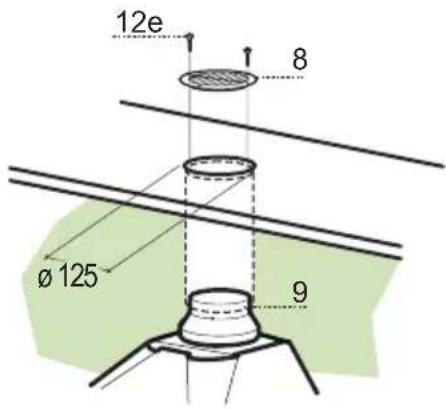

Ø 120 9SAÍDA DO AR PARA A VERSÃO FILTRANTE
- Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
- Instale a flange de redução 9 na saída do corpo do exaus- tor.
- Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de ø 120 mm; esta escolha deve ser feita pelo instalador.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
- Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
- Certifique-se da presença dos filtros anti-odor de carvão activo.
- Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
- Remova o filtro de gordura e assegure que o conector de alimentação esta corretamente inserido no suporte lateral do ventilador.

- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechálas completamente.
- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

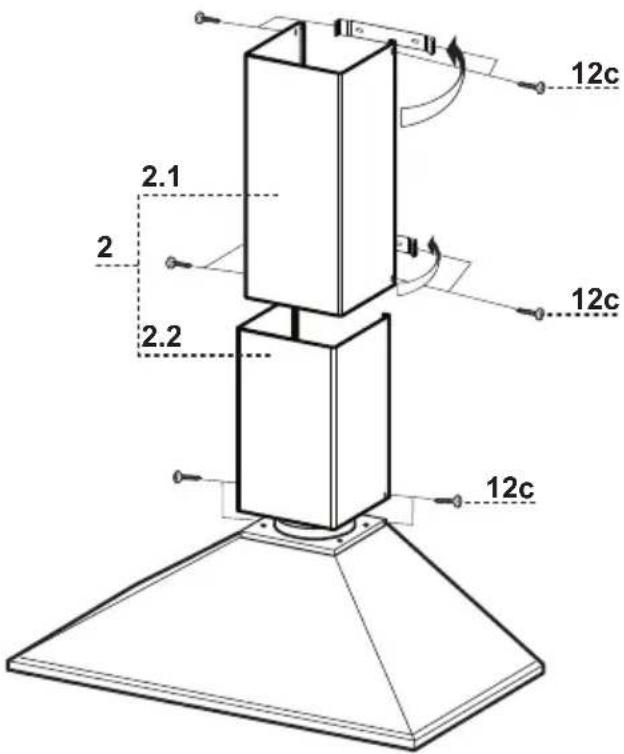

Chaminé inferior
- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.


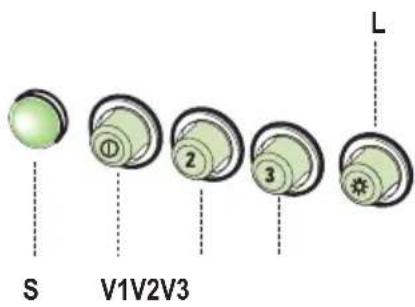

12c 2.1 2 2 2.2 12c 12cQuadro de comandos

L Luzes Liga e desliga a Iluminação
S Led Led de ligação do motor.
| V1 Motor | Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura. |
| V2 Velocidade | Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído. |
| V3 Velocidade | Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados. |
MANUTENÇÃO
Filtros antigordura
LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES
Os filtros de alumínio podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.
- Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.
- Tire os filtros um por vez abrindo os respectivos engates.
- Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
- Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

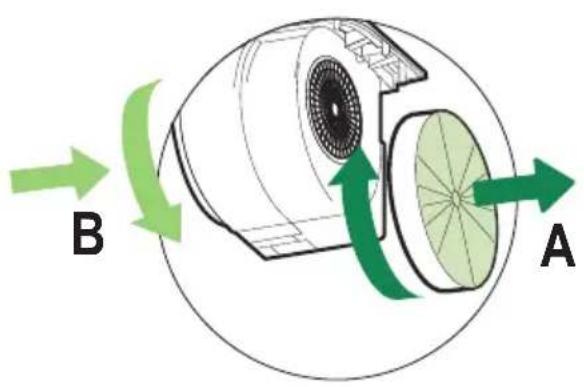

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO
- Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.
- Tire os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
- Monte o filtro novo prendendo-o na sua sede.
- Reinstale os filtros metálicos antigordura.


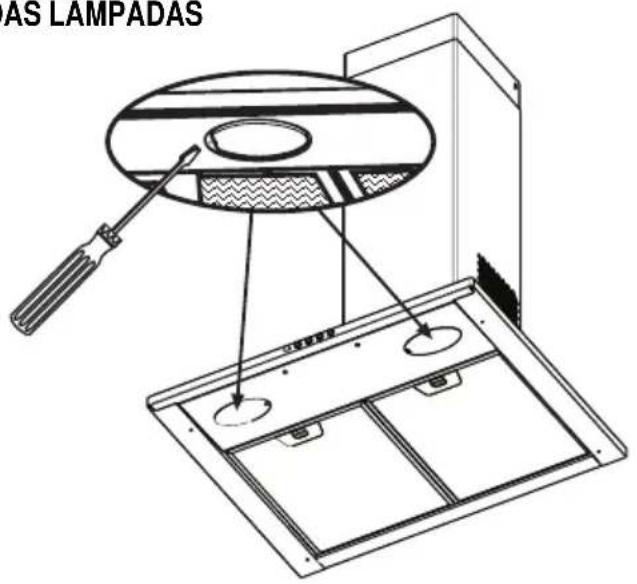

SUBSTITUIÇÃO DAS LÂMPADAS
• Lâmpadas incandescentes de 40 W
- Tire o parafuso que fixa a luminária.
- Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
- Reinstale a luminária.
Esta garantia não inclui: lâmpadas, cristais, plásticos nem peças estéticas reclamadas depois do seu uso inicial, nem avarias produzidas por causas alheias à fabricação, ou por usos não domésticos. O manuseamento do aparelho por pessoas alheias ao Serviço Técnico autorizado pela Mepamsa S.A., resulta a perda da garantia.
A intervenção nos aparelhos por causa não imputáveis ao produto (má instalação, falta de energia, deficiente limpeza dos filtros, etc.) resultará num encargo pela visita realizada pelo Técnico.
Antes de chamar o Serviço Técnico realize as comprovações básicas de instalação e uso que para cada aparelho tenham sido incluídas no livro de instruções.
Para ter direito a esta garantia é imprescindível acreditar por parte do cliente e perante o Serviço Técnico autorizado pela Mepamsa, S.A. a data de aquisição do produto mediante a FACTURA DE COMPRA o CEDULA DE HABITABILIDADE da vivenda no caso de electrodomésticos fornecidos em vivendas novas.
Perante a eventualidade de uma avaria, avise ao Serviço Técnico mais próximo autorizado pela Mepamsa S.A., entre os que figuram no directório adjunto e indique na sua chamada os dados de identificação do seu aparelho que figuram no presente documento. Todos os nossos Técnicos levam a correspondente identificação que os acredita como Serviço Técnico autorizado pela Mepamsa S.A.. Exija a identificação.
ESTA GARANTIA É VALIDA UNICAMENTE PARA PORTUGAL
