008-804 - Piła Meec Tools - Bezpłatna instrukcja obsługi

Typ produktu	Piła
Model	008-804
Marka	Meec Tools
Źródło zasilania	Sieciowe (230 V, 50 Hz)
Moc silnika	1200 W
Średnica ostrza	210 mm
Maksymalna głębokość cięcia (90°)	65 mm
Maksymalna głębokość cięcia (45°)	45 mm
Prędkość biegu jałowego	4800 obr./min
Waga	4,5 kg
Wymiary (dł. x szer. x wys.)	380 x 260 x 280 mm
Regulacja kąta cięcia	0° - 45° skos
Port odsysania pyłu	Tak, 35 mm
Funkcje bezpieczeństwa	Osłona ostrza, wyłącznik bezpieczeństwa, zapadki przeciwodrzutowe
Konserwacja	Regularne czyszczenie ostrza, sprawdzanie szczotek węglowych, smarowanie ruchomych części
Dostępne części zamienne	Ostrza zastępcze, szczotki węglowe, pasek napędowy
Gwarancja	2 lata

Często zadawane pytania - 008-804 Meec Tools

Jak wymienić ostrze piły w Meec Tools 008-804?

Odłącz piłę od zasilania. Wciśnij blokadę wrzeciona i za pomocą dostarczonego klucza poluzuj śrubę ostrza. Zdejmij zewnętrzną podkładkę i stare ostrze. Zamontuj nowe ostrze zębami skierowanymi do przodu, a następnie dokręć śrubę.

Jaka jest maksymalna głębokość cięcia tej piły?

Przy kącie 90° maksymalna głębokość cięcia wynosi 65 mm, a przy skosie 45° wynosi 45 mm.

Czy mogę używać tej piły do cięcia metalu?

Ta piła jest przeznaczona do cięcia drewna. Użycie ostrza do metalu może działać, ale nie jest zalecane. Zawsze używaj odpowiednich ostrzy do danego materiału.

Jak wyregulować kąt cięcia?

Poluzuj pokrętło regulacji skosu, przechyl podstawę pod żądany kąt (0° do 45°) i ponownie dokręć pokrętło.

Jakie funkcje bezpieczeństwa ma ta piła?

Posiada osłonę ostrza, wyłącznik bezpieczeństwa zapobiegający przypadkowemu uruchomieniu oraz zapadki przeciwodrzutowe. Zawsze noś okulary ochronne i trzymaj ręce z dala od ostrza.

Jak podłączyć system odsysania pyłu?

Piła ma port odsysania pyłu o średnicy 35 mm. Podłącz kompatybilny wąż odkurzacza, aby zbierać pył podczas cięcia.

Co zrobić, jeśli piła nie uruchamia się?

Sprawdź przewód zasilający, wtyczkę i bezpiecznik. Upewnij się, że wyłącznik bezpieczeństwa jest wciśnięty. Jeśli nadal nie działa, sprawdź szczotki węglowe; wymień, jeśli są zużyte.

Jak często należy wymieniać szczotki węglowe?

Sprawdzaj szczotki co 50 godzin użytkowania. Wymień, gdy są krótsze niż 6 mm, aby zapobiec uszkodzeniu silnika.

Czy mogę używać ostrza innej marki?

Tak, pod warunkiem że ostrze ma średnicę 210 mm i otwór 30 mm. Zawsze wybieraj ostrza przeznaczone do prędkości piły (4800 obr./min).

Jakie czynności konserwacyjne są wymagane po intensywnym użytkowaniu?

Oczyść pył z otworów wentylacyjnych, sprawdź ostrość ostrza, lekko nasmaruj punkty obrotowe i sprawdź przewód zasilający pod kątem uszkodzeń.

INSTRUKCJA OBSŁUGI 008-804 Meec Tools

▲ Ważne! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość. (Tłumaczenie oryginalnej instrukcji)

Värna om miljön!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88. www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

Najnowsza wersja instrukcji obsługi znajduje się na www.jula.com

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta

TOOLS

TABLE CIRCULAR SAW / BORDCIRKELSAG

BORDSIRKELSAG / STOŁOWA PILARKA TARCZOWA

230V, 1500W

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

008804

Er i samsvar med fölgende direktiver, forordning og standarder / Są zgodne z następującymi dyrektywami, regulacja i normami:

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Jonas Backstad

Box 363, SE-532 24 Skara, Sweden

Skara

2019-04-30

Tony Vester

BUSINESS AREA MANAGER

1

Podczas użytkowania elektronarzędzi należy przedsięwziąć poniższe środki ostrożności, aby uniknąć porażenia prądem, obrażeń ciała i pożaru. Przed użyciem elektronarzędzia zapoznaj się z niniejszą instrukcją i zachowaj ją na przyszłość.

MIEJSCE PRACY

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia wypadków.
• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pytów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pytów lub oparów.
• Dzieci i osoby przyglądające się pracy elektronarzędzia powinny przebywać w bezpiecznej odległości. Rozproszenie uwagi może prowadzić do utraty kontroli nad elektronarzędziem.

BEZPIECZEŃSTWO ELEKTRYCZNE

• Wtyk elektronarzędzia powinien pasować do gniazda sieciowego. Nigdy nie dokonuj żadnych zmian we wtyku. Nigdy nie używaj przejściówek z uziemionymi elektronarzędziami. Niemodyfikowane wtyki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.
• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.
• Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą zwiększa ryzyko porażenia prądem.
• Uważaj na przewód. Nigdy nie używaj

przewodu do przenoszenia lub ciągnięcia narzędzia ani do wyjmowania wtyku z gniazda. Zabezpiecz przewód przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi częściami narzędzia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

• Jeżeli korzystasz z narzędzia na świeżym powietrzu, używaj wyłącznie przedłużacza przeznaczonego do użytku zewnętrznego. Przewód przeznaczony do użytku zewnętrznego zmniejsza ryzyko porażenia prądem.
• Jeżeli konieczne jest używanie elektronarzędzia w wilgotnym środowisku, użyj połączenia sieciowego chronionego wyłącznikiem różnicowopрядowym. Wyłącznik różnicowopрядowy zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

- Zachowuj ostrożność. Podczas pracy z elektronarzędziem przez cały czas zachowuj ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia w stanie zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną ciężkich obrażeń.

- Stosuj środki ochrony indywidualnej. Używaj okularów ochronnych. Środki ochrony indywidualnej stosowane w zależności od rodzaju narzędzia oraz sposobu posługiwania się nim, np. maski przeciwpyłowe, obuwie antypoślizgowe, hełm ochronny i środki ochrony słuchu, zmniejszają ryzyko odniesienia obrażeń.

- Unikaj niezamierzonego uruchomienia urządzenia. Przed włożeniem akumulatora, wsadzeniem wtyku do gniazda albo podniesieniem/przeniesieniem narzędzia upewnij się, że przełącznik jest wyłączony. Ryzyko wystąpienia wypadku zwiększa się podczas przenoszenia elektronarzędzia z palcem na

PL

przełączniku oraz podłączania narzędzia do prądu, jeśli przełącznik jest w położeniu startowym.

• Przed włączeniem narzędzia zdejmij klucze nastawne i inne przedmioty. Klucz lub inne narzędzia pozostawione na obracającej się części urządzenia mogą spowodować obrażenia.
• Nie pochylaj się zbytnio do przodu. Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi. Dzięki temu łatwiej będzie kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.
• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części urządzenia. Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
• Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy go podłączyć i korzystać z niego w należyty sposób. Takie urządzenia minimalizują ryzyko powstawania problemów spowodowanych zapyleniem.
• Posługuj się narzędziem ostrożnie i nie ignoruj zasad bezpieczeństwa, nawet jeśli masz duże doświadczenie w jego użytkowaniu. Nieuważna obsługa urządzenia może w ułamku sekundy doprowadzić do wystąpienia poważnych obrażeń ciała.

OBSŁUGA I CZYSZCZENIE ELEKTRONARZĘDZIA

• Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia odpowiedniego do zaplanowanych prac. Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.

• Nie używaj narzędzia, którego nie można włączyć i wyłączyć przełącznikiem. Elektronarzędzia, których nie można włączyć lub wyłączyć przełącznikiem, są niebezpieczne i wymagają naprawy.

• Przed regulacją elektronarzędzia, wymianą akcesoriów lub odłożeniem elektronarzędzia wyjmij akumulator i/lub wyciągnij wtyk z gniazda. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci. Nie pozwól, aby elektronarzędzie było używane przez dzieci lub osoby, które go nie znają ani nie zapoznały się z zaleceniami dotyczącymi jego bezpiecznej obsługi. W rękach osób niedoświadczonych elektronarzędzia mogą być niebezpieczne.
• Konserwuj elektronarzędzia. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód, czy wszystkie części są zamontowane we właściwy sposób i czy nie są uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. W razie uszkodzenia elektronarzędzie należy naprawić przed ponownym użyciem. Niedostateczny poziom konserwacji elektronarzędzia jest przyczyną wielu wypadków.
• Utrzymuj narzędzia tnące w czystości i dbaj o ich ostrość. Narzędzia tnące, które są prawidłowo konserwowane i mają zaostrzone krawędzie, rzadziej się zakleszczają i są łatwiejsze w obsługde.
• Stosuj elektronarzędzia, akcesoria, końcówki itp. zgodnie z zaleceniami i z uwzględnieniem warunków pracy oraz przewidzianego zadania. Zastosowanie elektronarzędzi do celów innych niż te, do których są przeznaczone, może być niebezpieczne.
• Uchwyty i powierzchnie chwytne powinny być suche, czyste i niezabrudzone olejem ani smarem. Jeśli uchwyty i powierzchnie chwytne będą śliskie, utrudnią bezpieczne użytkowanie i utrzymanie kontroli nad narzędziem w nieprzewidzianych sytuacjach.

SERWIS

• Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel, stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.
• Jeśli przewód lub wtyk jest uszkodzony, powinien zostać wymieniony w autoryzowanym serwisie lub przez uprawnioną osobę, aby uniknąć zagrożenia.

ZASADY BEZPIECZEŃSTWA PODCZAS POSTĘPOWANIA Z TARCZAMI TNĄCYMI.

• Narzędzi należy używać wyłącznie po zapoznaniu się z ich działaniem.
• Przestrzegaj dozwolonej prędkości obrotowej. Nie przekraczaj maksymalnej prędkości obrotowej podanej na narzędziu. Przestrzegaj zakresu prędkości obrotowej, jeśli jest podany.
• Pilnuj kierunku obrotu silnika, tarczy i przekładni.
• Nie używaj narzędzi z pęknięciami. Wyłącz z użytku pęknięte narzędzia. Ich naprawa jest niedozwolona.
• Oczyć powierzchnie mocowania z zanieczyszczeń, smaru, oleju i wody.
• Nie stosuj niedopasowanych pierścieni redukujących itp. do zmniejszania otworów w tarczy.
• Upewnij się, że zamocowane pierścienie redukujące mają tę samą średnicę co narzędzie i minimum 1/3 średnicy cięcia.
• Zadbaj, by pierścienie redukujące były zamocowane równolegle względem siebie.

• Ostrożnie obchodź się z narzędziem. Najlepiej przechowuj je w oryginalnym opakowaniu lub specjalnym pojemniku. Założ rękawice ochronne, aby zwiększyć pewność chwytu i zmniejszyć ryzyko obrażeń.

• Przed użyciem narzędzia upewnij się, czy wszystkie urządzenia ochronne są poprawnie zamontowane.

• Przed rozpoczęciem pracy upewnij się, że stosowane narzędzie odpowiada wymaganiom technicznym niniejszego narzędzia elektrycznego i jest prawidłowo zamocowane.
• Załączonej tarczy piły używaj wyłącznie do prac pilarskich w drewnie, nigdy do obróbki metali.

OGRANICZANIE HAŁASU I DRGAŃ

• Zaplanuj pracę w taki sposób, by narażenie na silne drgania rozłożyć w dłuższym okresie.
• Aby zmniejszyć hałas i drgania, ogranicz czas użytkowania narzędzia, korzystaj z trybów pracy o niskim poziomie drgań i hałasu oraz stosuj odpowiednie wyposażenie ochronne.
• Wykonaj poniższe czynności, aby zminimalizować ryzyko związane z narażeniem na drgania i/lub hałas:
  – Używaj narzędzia zgodnie z niniejszą instrukcją obsługi.
  – Sprawdź, czy narzędzie jest w dobrym stanie technicznym.
  – Korzystaj z akcesoriów w dobrym stanie technicznym odpowiednich do charakteru wykonywanego zadania.
  – Trzymaj pewnie za rękojeści/uchwyty.
  – Przeprowadzaj konserwację i smarowanie narzędzia zgodnie z niniejszymi wskazówkami.

SYMBOLE

	Przeczytaj instrukcję obsługi.
	Używaj okularów ochronnych i środków ochrony słuchu.

PL

	Używaj maski przeciwpyłowej.
	Używaj rękawic ochronnych.
	Klasa ochronności: II.
	Zatwierdzona zgodnośćz obowiązującymi dyrektywami/rozporządzeniami.
	Zużyty produkt oddaj doutylizacji, postępując zgodniez obowiązującymi przepisami.

DANE TECHNICZNE

Napięcie znamionowe 230 V	~ 50 Hz
Pobór mocy 1500 W
Prędkość obrotowa bez obciążenia 5000/min
Wydajność tarczy tnącej 210 x 30 mm
Stół	502 x 465 mm
Regulacja wysokości 0–70 mm
Nachylenie tarczy od 0° do 45°
Głębokość cięcia pod kątem 45°	45 mm
Głębokość cięcia pod kątem 90°	70 mm
Długość przewodu	2 m
Podłączenie odsysania	35 mm
Wymiary	676 x 502 x 264 mm
Masa	10 kg
Poziom ciśnienia akustycznego, LpA	99,6 dB(A), K = 3 dB
Poziom mocy akustycznej*, LwA	112,6 dB(A), K = 3 dB
Poziom mocy akustycznej**, LwA	115 dB(A), K = 3 dB

* Wartość zmierzona, ** wartość gwarantowana

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań i hałasu zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań. Wartości pomiarowe określono zgodnie z normą EN 62841-3-1:2014.

OSTRZEŻENIE!

W zależności od sposobu korzystania z elektronarzędzia i rodzaju obrabianego materiału rzeczywisty poziom drgań i hałasu podczas pracy z narzędziem może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować środki ostrożności wymagane do ochrony użytkownika na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cykluroboczego, jak również czas, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu).

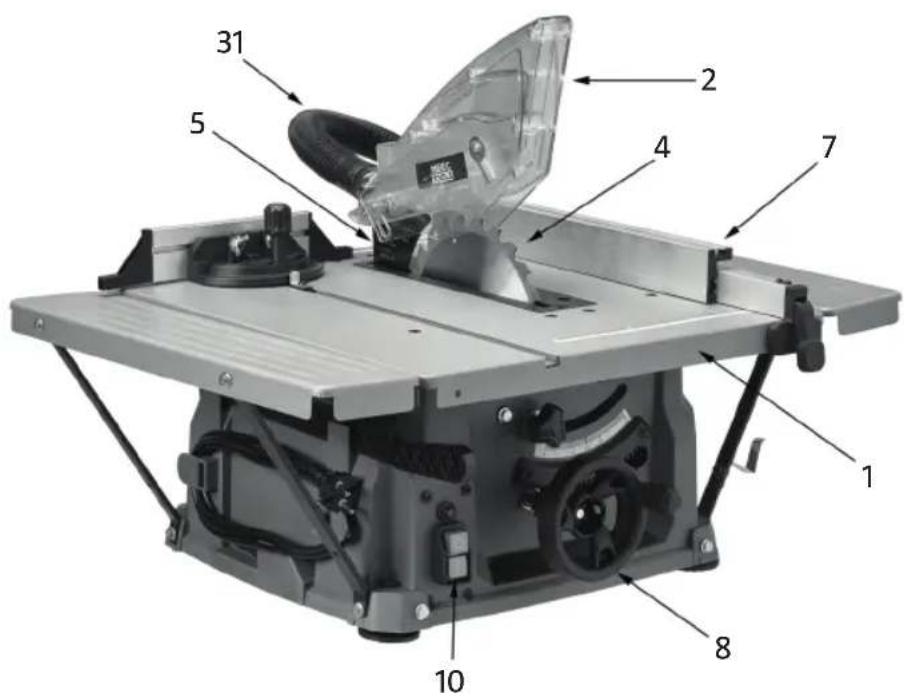

OPIS

1. Stół roboczy

2. Ostona tarczy

3. Popychacz

4. Tarcza tnqca

5. Klin rozszczepiający

6. Nakładka na stót

7. Ogranicznik wzdłużny

8. Pokrętło

9. Pokrętło blokujące

10. Przetącznik

11. Dźwignia mimośrodkowa + wyłącznik przeciążeniowy

12. Ogranicznik poprzeczny

13. Šruba

14. Przyłącze odciągu

15. Śruba z łbem stożkowym

16. Otwór (klin rozszczepiający)

17. Śruba mocująca

18. Śruba

19. Rowek

20. Podziatka

21. Listwa ogranicznika

22. Uchwyt

23. Rowek

24. Šruba

25. Rowek

26. Szyna prowadząca

27. Stupki podporowe

28. Przedłużenie stołu

29. Wieszak na narzędzia

30. Klucz

31. Wqż ssący

RYS. 1-4

A. Śruba z łbem sześciokątnym

B. Podkładka sprężynowa

C. Podkładka

D. Nakrętka

RYS. 5

MONTAŻ

ROZPAKOWYWANIE

1. Usuń całe opakowanie i ewentualne zabezpieczenia transportowe.

2. Sprawdź, czy nie brakuje żadnych części (zgodnie z opisem zawartości opakowania poniżej).

3. Sprawdź, czy produkt i wszystkie akcesoria są nieuszkodzone. Nie próbuj montować

ani używać produktu, jeśli zauważysz brak lub uszkodzenie jakiejś części.

1. Zaleca się zachowanie opakowania na przyszłość.

OSTRZEŻENIE!

Nie pozwalaj dzieciom bawić się elementami opakowania ani produktem. Nie pozwalaj dzieciom bawić się torebkami plastikowymi, folią ani małymi częściami ze względu na ryzyko uduszenia.

ZAWARTOŚĆ OPAKOWANIA

• Ostona tarczy
• Popychacz
• Ogranicznik wzdłużny
• Ogranicznik poprzeczny
• Listwa ogranicznika
• Słupek podporowy (4 szt.)
• Przedłużenie stołu (2 szt.)
• Elementy montażowe
• Instrukcja obsługi

MONTAŻ

OSTRZEŻENIE!

Przed przystąpieniem do regulacji, konserwacji i/lub wymiany akcesoriów wyciągnij wtyk, wyłącz produkt i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.

Montaż/demontaż osłony tarczy tnącej

1. Przykręć osłonę tarczy do klina rozszczepiającego, wkręcając śrubę przez otwór kliną.
2. Nie dokręcaj śruby zbyt mocno – osłona musi się swobodnie poruszać.
3. Zastosuj zalecenia w odwrotnej kolejności,

PL

aby zdemontować osłonę.

RYS. 6, 10

OSTRZEŻENIE!

Przed przystąpieniem do piłowania osłona tarczy musi zawsze być opuszczona nad obrabiany przedmiot.

Regulacja klina rozszczepiającego

Przed przystąpieniem do regulacji, wymiany części, czyszczenia i/lub konserwacji wyłącz urządzenie, wyciągnij wtyk i poczekaj, aż wszystkie ruchome części zatrzymają się.

1. Nastaw tarczę na maksymalną głębokość cięcia, następnie ustaw ją w pozycji 0° i zablokuj.
2. Zdejmij osłone tarczy.
3. Zdemontuj nakładkę na stół.
4. Odkreć śrubę mocującą.

RYS. 6, 8, 9, 10

Ustawianie maks. grubość obrabianego materiału

1. Podnieś klin rozszczepiający tak, aby odległość między stołem a krawędzią klina wynosiła ok. 10 cm.
2. Odległość pomiędzy tarczą a klinem rozszczepiającym powinna wynosić 3–5 mm.
3. Dokręć śruby i zamontuj nakładkę na stół.

RYS. 8, 9, 10

Wymiana nakładki stołowej

Wymień nakładkę niezwłocznie, jeśli zauważysz oznaki zużycia lub uszkodzenia – niosą ze sobą ryzyko obrażeń ciała.

1. Zdejmij osłonę tarczy.

2. Odkręć niższą śrubę.

3. Zdejmij nakładkę stołową.
4. Zastosuj zalecenia w odwrotnej kolejności, aby zamontować nową nakładkę.

RYS. 9

Montaż i wymiana tarczy

WAŻNE!

Przed przystąpieniem do regulacji, wymiany części, czyszczenia i/lub konserwacji wyłącz urządzenie, wyciągnij wtyk i poczekaj, aż wszystkie ruchome części zatrzymają się.

1. Zdemontuj nakładkę na stół, odkręcając 2 niższe śruby.
2. Odkręć nakrętki kluczem 24 mm. Przytrzymaj oś silnika kluczem typu U 10 mm.

RYS.7

WAŻNE!

Przekręcaj nakrętkę zgodnie z kierunkiem obrotu tarczy.

1. Zdejmij zewnętrzny kołnierz i nachylając tarczę, odciągnij ją od wewnętrznego kołnierza.
2. Dokładnie wyczyść kołnierze przed zamontowaniem nowej tarczy.
3. Zamontuj nową tarczę, wykonując powyższe kroki w odwróconej kolejności.

WAŻNE!

• Zadbaj o to, by zamontować tarczę tnącą zgodnie z właściwym kierunkiem obrotów. Krawędź tnąca zębów powinna być skierowana w kierunku obrotu (zobacz strzałkę na osłonie tarczy).
• Przed każdym użyciem sprawdź, czy wszystkie zabezpieczenia są prawidłowo zamontowane i działają.
• Zamontuj i ustaw klin rozszczelniający

oraz osłone tarczy.

Montaż przedłużenia stołu

1. Przymocuj przedłużenia do stołu za pomocą śrub i podkładek. Nie dokręcaj śrub całkowicie.
2. Dokręć słupki podporowe do obudowy piły i do przedtużeń. Nie dokręcaj śrub całkowicie.
3. Ustaw przedłużenia, aby znalazły się na równi ze stołem.
4. Dokręć wszystkie połączenia śrubowe.

RYS. 17

OBSŁUGA

PRZYGOTOWANIA

• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.
• Produkt należy umieścić na płaskim, stabilnym podłożu, np. na stole roboczym, lub przykręcić do solidnego statywu.
• Przed użyciem sprawdź, czy tarcza jest właściwie zamontowana i czy ruchome części nie zacinają się. Tarcza tnąca musi się swobodnie obracać.
• Przed włączeniem produktu należy zamontować wszystkie osłony i inne zabezpieczenia.
• Obrabiany przedmiot powinien być pozbawiony gwoździ, śrub i innych przedmiotów obcych, które mogą spowodować odbicie, obrażenia ciała i/ lub szkody materialne.

CIĘCIE WZDŁUŻNE

Ciecie wzdłużne to cięcie wzdłuż włókien drewna. Położ obrabiany element płaską stronę na stole i dociśnij jeden z krańców do ogranicznika wzdłużnego. Ostona tarczy musi zawsze być opuszczona nad obrabiany przedmiot. Podczas cięcia wzdłużnego nigdy nie wchodzą na drogę cięcia.

1. Dostosuj ogranicznik wzdłużny do grubości elementu i żądanej szerokości.
2. Uruchom pilarkę.
3. Trzymając palce razem, położ płasko obie dłonie na elemencie i poprowadź go do tarczy wzdłuż ogranicznika wzdłużnego.
4. Dłoń, która jest po tej samej stronie co ogranicznik, NIGDY nie może się znaleźć za przednią krawędzią osłony tarczy.
5. Poprowadź element obok końca klina rozszczepiającego.
6. Odcięta część powinna pozostać na stole, aż do momentu, gdy tarcza całkowicie się zatrzyma.
7. Podeprzyj długie elementy podpórką rolkową itp.

CIĘCIE WASKICH ELEMENTÓW

Przy cięciu wzdłużnym przedmiotów węższych niż 120 mm zawsze używaj popychacza. Popychacz jest dołączony do zestawu. Wymień popychacz niezwłocznie, jeśli zauważysz oznaki zużycia lub uszkodzenia.

RYS. 19

CIECIE FAZOWE

Zawsze należy stosować ogranicznik wzdłużny przy cięciu fazowym.

1. Ustaw tarczę pod żądanym kątem.
2. Dostosuj ogranicznik wzdłużny do grubości elementu i żądanej szerokości.
3. Wykonaj cięcie o żądanej szerokości.

RYS. 16, 20, 21

CIECIE POPRZECZNE

1. Wprowadź ogranicznik poprzeczny do któregoś z rowków stołu i dostosuj kąt.

PL

Jeśli nachylasz tarczę, używaj rowka, który zabezpiecza dłoń i ogranicznik poprzeczny przed kontaktem z osłoną tarczy.

1. Dociśnij obrabiany element do ogranicznika poprzecznego.
2. Uruchom produkt.
3. Aby wykonać cięcie, prowadź ogranicznik poprzeczny i obrabiany element w kierunku tarczy.

RYS. 22

OSTRZEŻENIE!

Trzymaj za tę część elementu, która znajduje się na ograniczniku poprzecznym. Nigdy nie trzymaj części, którą chcesz odciąć.

1. Prowadź ogranicznik poprzeczny do przodu, aż przetniesz element.
2. Wyłącz produkt. Nie zabieraj odciętego elementu, dopóki tarcza nie przestanie się obracać.

KONSERWACJA

OSTRZEŻENIE!

Przed czyszczeniem wyłącz produkt, wyjmij wtyk i odczekaj, aż wszystkie ruchome części całkowicie się zatrzymają.

CZYSZCZENIE

• Regularnie czyść produkt wilgotną szmatką i łagodnym środkiem czyszczącym. Nie używaj silnych środków czyszczących ani rozpuszczalników. Mogą one uszkodzić części wykonane z tworzywa. Dopilnuj, aby woda nie dostała się do wnętrza produktu. Kontakt produktu z wodą zwiększa ryzyko porażenia prądem.
• Utrzymuj w czystości zabezpieczenia, otwory wentylacyjne i komorę silnika. Czyść urządzenie czystą szmatką lub strumieniem powietrza o niskim ciśnieniu.

SZCZOTKI WĘGLOWE

W przypadku występowania dużej ilości iskier szczotki powinny zostać sprawdzone przez uprawnionego elektryka.

SAFETY INSTRUCTIONS

WARNING!
