Rodzaj produktu	Wolnostojąca kuchenka elektryczna
Marka	Indesit
Model	I5V62A/EU
Wymiary (WxSxG)	900 x 600 x 600 mm
Waga	52 kg
Zasilanie	220-240 V ~ 50/60 Hz
Moc znamionowa	9.5 kW
Rodzaj płyty grzewczej	Elektryczna płyta ceramiczna
Liczba stref grzewczych	4
Rodzaj piekarnika	Elektryczny piekarnik wielofunkcyjny
Pojemność piekarnika	62 litry
Funkcje piekarnika	5 (statyczna, grill, z termoobiegiem, itp.)
Zakres temperatur	50°C - 250°C
Klasa energetyczna	A
Czyszczenie	Łatwe do czyszczenia wnętrze emaliowane
Funkcje bezpieczeństwa	Blokada rodzicielska, automatyczne wyłączanie, wentylator chłodzący
Rodzaj sterowania	Pokrętła obrotowe
Dostępność części zamiennych	Za pośrednictwem autoryzowanego serwisu Indesit
Gwarancja	2 lata
Dołączone akcesoria	Blacha do grillowania, blacha do pieczenia

Często zadawane pytania - I5V62A/EU INDESIT

Jak rozgrzać piekarnik?

Przekręć pokrętło funkcji na żądaną funkcję i ustaw temperaturę. Poczekaj, aż kontrolka piekarnika zgaśnie, co oznacza osiągnięcie ustawionej temperatury.

Jak wyczyścić płytę ceramiczną?

Użyj środka do czyszczenia płyt ceramicznych i miękkiej szmatki lub skrobaka. Unikaj szorstkich gąbek lub agresywnych środków chemicznych.

Jaka jest pojemność piekarnika?

Pojemność piekarnika wynosi 62 litry.

Jak aktywować blokadę rodzicielską?

Naciśnij i przytrzymaj przycisk blokady rodzicielskiej (jeśli dostępny) przez 3 sekundy, aż zaświeci się wskaźnik. Patrz instrukcja obsługi w celu dokładnej lokalizacji.

Dlaczego piekarnik nie grzeje?

Sprawdź, czy urządzenie jest podłączone do prądu, czy wyłącznik automatyczny jest włączony, a timer (jeśli jest) nie jest ustawiony. Jeśli problem nie ustąpi, skontaktuj się z działem obsługi klienta.

Czy mogę używać folii aluminiowej w piekarniku?

Tak, ale unikaj bezpośredniego kontaktu z elementami grzejnymi. Umieść folię na dnie piekarnika tylko w celu wyłapania rozlewów, nie do przykrywania żywności bezpośrednio.

Jak wymienić żarówkę w piekarniku?

Odłącz zasilanie, zdejmij osłonę soczewki, przekręcając ją w lewo, i wymień żarówkę na 220-240 V, 25 W, E14. Złóż i przywróć zasilanie.

Co oznaczają symbole piekarnika?

Patrz instrukcja obsługi, strona 8, aby uzyskać pełny przewodnik po symbolach. Typowe symbole to wentylator dla termoobiegu, poziome linie dla grilla i okrąg dla ogrzewania statycznego.

Jak ustawić timer?

Przekręć pokrętło timera (jeśli jest) do żądanych minut. Dzwonek zadzwoni po upływie ustawionego czasu. Nie powoduje to automatycznego wyłączenia piekarnika.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z obsługą klienta Indesit lub autoryzowanymi dealerami. Możesz również zamówić online, używając numeru modelu I5V62A/EU.

INSTRUKCJA OBSŁUGI I5V62A/EU INDESIT

Instrukcja obsiugi,1

UWAGA,2

Opis urządzenia-Widok ogólny,5

Opis urządzenia-Panel sterowania,7

Instalacja,17

Uruchomienie i użytkowanie,19

Użytkowanie płyty grzejnej,22

Użytkowanie piekarnika,20

Zalecenia i środki ostrożności,23

Konserwacja i utrzymanie,24

Serwis Techniczny,25

Magyar

Használati útmutató

tűzhely és a sütő

Tartalomjegyzék

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania.

Należy uważać, aby nie dotknąć elementów grzejnych.

Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadżorem dorosłych. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zgolnościach fi zycznych, złmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadżorem innych osob lub jeśli zostały pouczone na temąt bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacja nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

UWAGA: Pozostawienie bez nadzoru na kuchencę tłuszczów i olejów może być niebezpieczne i może, spowodować pożar. Nie należy NIGDY próbować ugasic płomieni/pożaru woda; należy wyłaczyć urządzenie i przykryc płomień np. pokrywką lub ognloodpornym kocem.

UWAGA: Ryzykó pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych. UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknieta, należy wyłączyc urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.

Nie stosować środków ściernych ani ostrych łopatek metalowych do czyszczenia szklanych drzwiczek piekarnika, ponieważ mogłyby porysować powierzchnię i spowodować peknięcie szyby. Wewnętrzne powierzchnie szuflady (jeśli jest w danym modelu) mogą się nagrzewać. Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Usuńąć ewentualne płyny na pokrywie przed jej otwarciem. Nje zamykac szklanej pokrywy (jesli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane. UWAGA: Przęd wymiana żarówki, należy się upęwnic, ze urządzenie jest wyłączone, aby uniknąć ryzyka porażenia prądem.

! Wsuwając ruszt, należy się upewnić, że ogranicznik jest skierowany ku górze i znajduje się on w tylnej części komory.

HU

FIGYELEM

Opis urządzenia Widok ogólny

1. Ceramiczna płyta grzejna
   2.Panel kontrolny
   3.Półka ruszt
   4.Półka brytfanna
   5.Nóżki regulowane
   6.Prowadnice półek
   7.pozycja 5
   8.pozycja 4
   9.pozycja 3
   10.pozycja 2
   11.pozycja 1

HU

Opis urządzenia Panel kontrolny

1. Pokrętło MINUTNIKA
2. Pokrętło TERMOSTATU
   3.Lampka kontrolna TERMOSTATU
3. Pokrętło PROGRAMÓW PIEKARNIKA
   5.Pokrętła ELEKTRYCZNYCH PÓL GRZEJNYCH
   6.Lapmka kontrolna ELEKTRYCZNYCH PÓL GRZEJNYCH

HU

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim.
! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.
! Instalacja urządzenia powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifi kowany personel.
! Wszelkie działania w zakresie regulacji lub konserwacji muszą być wykonywane przy kuchence odłączonej od zasilania elektrycznego.

Ustawienie i wypoziomowanie

! Możliwe jest zainstalowanie urządzenia obok mebli, których wysokość nie przekracza wysokości płyty roboczej.
! Należy się upewnić, czy ściana stykająca się z tyłem urządzenia wykonana jest z materiału niepalnego i odpornego na ciepło (T 90°C).

W celu umożliwiaenia prawidłowej instalacji:

• ustawić urządzenie w kuchni, w jadalni lub w innym pomieszczeniu (nie w łazienice);
• jeśli płyta kuchenki jest wyższa w stosunku do mebli, powinny one znajdować się w odległości co najmniej 200 mm od urządzenia;
• jeśli kuchenka zainstalowana jest pod szafką

wiszącą, szafka powinna się znajdować w odległości co najmniej 420 mm nad płytą kuchenki.

Odległość ta powinna wynosić 700 mm, jeśli szafki wiszące są łatwopalne (patrz rysunek);

• nie umieszczać zasłon za kuchenką ani w odległości mniejszej niż 200 mm od jej krawędzi;
• ewentualne okapy powinny zostać zainstalowane według wskazówek zawartych w ich instrukcji.

Wypoziomowanie

Jeśli konieczne jest wypoziomowanie urządzenia,

należy przykręcić nożki regulacyjne, dostarczane jako wyposażenie, w odpowiednich gniazdach umieszczonych w rogach podstawy kuchenki (patrz rysunek).

Nóżki* mocowane są w otworach pod podstawą kuchenki.

Podłączenie elektryczne

Montaż przewodu

zasilającego

Przewód należy dostosować do danego rodzaju podłączenia elektrycznego, według następującego schematu podłączeniowego:

W celu zamontowania przewodu zasilającego:

1. Odkręcić śrubę V ze skrzynki zaciskowej i w celu

400 3N \~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N \~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V \~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3X4 CEI-UNEL 35746

otwarcia zdjąć pokrywę (patrz rysunek).

1. umieścić śrubę łącznikową „U” A (patrz rysunek) zgodnie z powyższym schematem podłączeniowym. Skrzynka zaciskowa dostosowana jest do podłączenia jednofazowego 230V: zaciski 1,2, i 3 są ze sobą połączone ; mostek 4-5 znajduje się w dolnej części skrzynki zaciskowej.
2. Umieścić przewody

N oraz 12 zgodnie ze schematem (patrz rysunek) i wykonać podłączenie dokręcając mocno śruby zacisków.

1. umieścić pozostałe przewody w zaciskach 1-2-3 i dokręcić śruby.
2. zamocować przewód zasilający w odpowiedniej prowadnicy.
3. zamknąć pokrywę skrzynki zaciskowej przykręcając śrubę V.

Podłączenie przewodu zasilającego do sieci

Zamontować na przewodzie znormalizowaną wtyczkę dostosowaną do obciążeń wskazanych na tabliczce znamionowej umieszczonej na urządzeniu (patrz tabela Dane techniczne).

Urządzenie należy podłączyć bezpośrednio do sieci przy użyciu wyłącznika wielobiegunowego o odległości styków co najmniej 3 mm, instalowanego pomiędzy urządzeniem a siecią. Wyłącznik musi być dostosowany do wskazanych obciążeń i musi odpowiadać normom NFC 15-100 (przewód uziemienia nie powinien być przerwany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę przekraczającą 50°C.

Przed wykonaniem podłączenia należy się upewnić, czy:

• gniazdko posiada odpowiednie uziemienie i czy jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane na tabliczce znamionowej;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne z wtyczką, należy się zwrócić do autoryzowanego technika w celu dokonania wymiany. Nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Przewód nie powinien być pozaginany ani przygnieciony.

! Przewód powinien być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowanych techników.

! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe normy nie będą przestrzegane.

Łańcuszek bezpieczeństwa

! Aby uniknąć przechylania się urządzenia (np w przypadku wejścia dziecka na drzwiczki), NALEŻY zainstsalować łańcuszek bezpieczeństwa!

Łańcuszek należy przymocować do ściany znajdującej się bezpośrednio za urządzeniem, przy pomocy wkrętu (wkręt nie jest dodawany do urządzenia), na wysokości miejsca, w którym łańcuszek przymocowany jest do urządzenia.

Wkręt powinien zostać odpowiednio dobrany, w zależności od materiału, zktórego wykonana jest ściana znajdująca się za urządzeniem. Jeśli główka wkrętu ma średnicę mniejszą niż 9mm, należy użyć podkładki.

Jeżeli ściana za urządzeniem jest betonowa, wkręt musi mieć średnicę conajmniej 8mm i długość conajmniej 60mm.

Upewnij się, że łańcuszek został dobrze przymocowany do ściany. Powinien być napięty i znajdować się w pozycji poziomej (równoległej do podłoża)- patrz rysunek.

Użytkowanie piekarnika

! Przy pierwszym włączeniu należy uruchomić pusty piekarnik na przynajmniej jedną godzinę, z termostatem ustawionym na maksimum i z zamkniętymi drzwiczkami. Następnie wyłączyć urządzenie, otworzyć drzwiczki piekarnika i przewietrzyć pomieszczenie. Zapach, jaki się wytworzy, jest skutkiem parowania substancji zastosowanych w celu zabezpieczenia piekarnika.
! Przed przystąpieniem do użytkowania urządzenia należy obowiązkowo usunąć plastikową folię z jego ścianek!
! Nigdy nie należy stawiać żadnych przedmiotów bezpośrednio na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

1. Wybrać żądany program pieczenia obracając pokrętem PROGRAMY.
2. Wybrać temperaturę zalecaną dla danego programu, lub inną żadaną temperaturę, obracając pokrętem TERMOSTAT.

Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w odpowiedniej tabeli (patrz Tabela pieczenia w piekarniku).

Podczas pieczenia można zawsze:

• zmienić program pieczenia posługując się pokrętem PROGRAMY;
• zmienić temperaturę posługując się pokrętem TERMOSTAT;
• przerwać pieczenie obracając pokrętło PROGRAMY na pozycję „0”.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Kontrolka TERMOSTAT

Jej zaświecenie się sygnalizuje, że piekarnik jest w trakcie pracy. Gaśnie, kiedy wewnątrz piekarnika zostanie osiągnięta ustawiona temperatura. W tym momencie kontrolka zapala się i gaśnie naprzemiennie, wskazując, że termostat pracuje i utrzymuje stałą temperaturę.

Oświetlenie piekarnika

Włącza się je, obracając pokrętło PROGRAMY na pozycję inną niż „0”. Pozostaje włączone dopóki piekarnik jest w trakcie pracy. Po wybraniu przy pomocy pokrętła, światło zapala się bez uruchamiania żadnego elementu grzewczego.

Stosowanie regulatora czasowego końca pieczenia

1. Należy przede wszystkim nakręcić dzwonek obracając pokrętło REGULATOR CZASOWY KOŃCA PIECZENIA o pełny obrót w kierunku ruchu wskazówek zegara.
2. Cofając się w kierunku przeciwnym do ruchu wskazówek ustawić żądany czas uzgadniając minuty wskazane na pokrętle REGULATORA CZASOWEGO KOŃCA PIECZENIA z oznaczeniem stałym na panel.
3. Po upływie czasu wydaje sygnał akustyczny i wyłącza piekarnik.
4. Gdy piekarnik jest wyłączony regulator czasowy końca pieczenia może zostać wykorzystany jako zwykły minutnik.
   ! W celu użytkowania piekarnika w trybie ręcznym, to znaczy z wyłączeniem regulatora czasowego końca pieczenia, należy obrócić pokrętło REGULATORA CZASOWEGO KOŃCA PIECZENIA do symbolu 🎯.

TABELA CHARAKTERYSTYK
Wymiary	wysokość 34,0 cm szerokość 39,1 cm głębokość 42,4 cm
Objętość	5/1
Wymiary użytkowe szuflady podgrzewania potraw	szerokość 42 cm wysokość 23 cm głębokość 44 cm
Napięcie i częstotliwość zasilania elektrycznego	patrz tabliczka znamionowa
Płyta grzejna ze szkła ceramicznegoPrzód lewaTyt lewaTyt prawaPrzód prawaMoc pochłanianą przez ceramiczne płyty grzejne Max	1200 W1700 W1200 W1700 W5800 W
ETYKIETA EKTYWNOŚ CIENERGE-TYCZNEJ I ECODESIGN	Dyrektywa UE nr 65/2014, integrująca dyrektywę 2010/30/EU. Rozporządzenie UE nr 66/2014, integrujące dyrektywę 2009/125/KE.Rozporządzenie EN 60350-1Rozporządzenie EN 50564Rozporządzenie EN 60350-2Zużycie energii konwekcja naturalna — funkcja ogrzewania:Tradycyjny —Zużycie energii deklaracja Klasy konwekcja wymuszona - funkcja ogrzewania:Piekamik do wypieku ciasse
	Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi: 2006/95/EC z dnia 12.12.06 (niskie napięcie) z późniejszymi zmianami - 04/108EE z dnia 15/12/04 (zgodność elektromagnetyczna) z późniejszymi zmianami - 93/68/CEE z dnia 22/07/93 z późniejszymi zmianami 2002/96/CEE

Tabliczka znamionowa znajduje się wewnątrz szuflady lub po otwarciu szuflady na lewej ścianie wnętrza.

Programy

Program PIEKARNIK DO WYPIEKU CIAST

Temperatura: dowolna od 50°C do Max.

Włącza się tylny element grzejny oraz wentylator, zapewniając delikatne i równomierne ciepło wewnątrz piekarnika.

Ta funkcja jest przeznaczona do pieczenia delikatnych potraw, w szczególności ciast drożdżowych i niektórych potraw „mignon” na 3 poziomach jednocześnie.

Niektóre przykłady: ptysie, herbatniki słodkie i słone, ciasteczka ze słonego ciasta francuskiego, biszkopt zawijany i małe kawałki zapiekanych jarzyn, itp...

— Tradycyjny

Temperatura: dowolna od 50°C do maks.

W tej pozycji włączają się dwa elementy grzejne: dolny i górny. Jest to klasyczny piekarnik babuni, jednak z udoskonaleniami w postaci wyjątkowego poziomu rozkładu ciepła i ograniczenia zużycia energii. Piekarnik statyczny pozostaje niezastąpiony w przypadkach, kiedy trzeba przygotować dania składające się z dwóch lub więcej elementów, jak na przykład: kapusta z żeberkami, wędzony dorsz po hiszpańsku, sztokfisz po ankońsku, pierś cielęca z ryżem, itp. Doskonałe rezultaty uzyskuje się przygotowując w ten sposób dania na bazie wołowiny lub cielęciny, takie jak: mięsa duszone, potrawki, gulasze, dziczyzna, udziec i comber wieprzowy, itp., które wymagają wolnego gotowania oraz ciągłego dodawania płynów. Pozostaje też najlepszym systemem do pieczenia ciast, owoców i potraw przykrywanych podczas pieczenia w piekarniku. Podczas pieczenia w piekarniku statycznym zaleca się korzystanie tylko z jednego poziomu, ponieważ użycie ich większej liczby powoduje niewłaściwy rozkład temperatury. Wykorzystując różne poziomy, jakie są do dyspozycji, można równomiernie podzielić ciepło pomiędzy górną i dolną część piekarnika. Jeśli pieczenie wymaga większej ilości ciepła od spodu lub z góry, wówczas należy wybrać odpowiednio dolny lub górny poziom.

Piekarnik z wentylacją

Temperatura: dowolna od 50°C do maks.

Uruchamiają się elementy grzejne i zaczyna pracować wentylator. Ponieważ ciepło jest stałe i równomierne w całym piekarniku, powietrze piecze i rumieni potrawę w jednakowy sposób w każdym jej punkcie. Można piec jednocześnie różne potrawy, ale pod warunkiem, że będą one wymagały podobnej temperatury pieczenia. Jednocześnie można korzystać z maksymalnie dwóch poziomów, zgodnie z uwagami zawartymi w rozdziale „Pieczenie na kilku poziomach jednocześnie”.

Funkcja ta jest szczególnie wskazana w przypadku dań, które wymagają zapiekania lub dosyć długiego pieczenia, na przykład: lasagne, makaron zapiekany,

pieczony kurczak i pieczone ziemniaki, itp. Znaczne korzyści uzyskuje się ponadto podczas pieczenia mięsa, ponieważ lepszy rozkład temperatury pozwala na zastosowanie niższych temperatur, które zmniejszają parowanie, powodując, że mięso jest bardziej miękkie i mniej traci na wadze. Pieczenie z wentylacją jest szczególnie przydatne przy pieczeniu ryb, które mogą być przyrządzane z minimalną ilością dodatków przyprawowych, dzięki czemu ich wygląd i smak pozostaje niezmieniony.

Desery: dobre wyniki otrzymuje się przy pieczeniu ciast drożdżowych.

Funkcja „wentylacji” może być również stosowana do szybkiego rozmrażania białego i czerwonego mięsa oraz chleba, przy temperaturze ustawionej na 80°C. Aby rozmrozić bardziej delikatne potrawy, można ustawić temperaturę na 60°C lub zastosować jedynie funkcję termoobiegu z zimnym powietrzem, ustawiając pokrętło termostatu na 0°C.

Program PIEKARNIK GÓRNY

Temperatura: dowolna od 50°C do maks.

Uruchamiany jest górny element grzejny.

Ta funkcja może być stosowana do dokończenia pieczenia.

Program GRILL

Temperatura: dowolna od 50°C do maks.

Włącza się górny element grzejny oraz rożen.

Dość wysoka temperatura skierowana bezpośrednio na grill umożliwia bardzo szybkie opiekanie powierzchni mięs, co zapobiega utracie soków, dzięki czemu mięso jest bardziej miękkie. Pieczenie w trybie grilla jest szczególnie zalecane do tych dań, które wymagają wysokich temperatur na powierzchni: steków cielęcych i wołowych, antrykotu, połędwicy, hamburgerów, itp.

Podczas pieczenia drzwi piekarnika powinny być półotwarte, z wyjątkiem pieczenia z wykorzystaniem rozna.

Niektóre przykłady użytkowania podane są w rozdziale „Praktyczne porady dotyczące pieczenia”.

Program GRILL Z WENTYLACJA

Temperatura: dowolna od 50°C do 200°C.

Włącza się środkowy górny element grzejny oraz wentylator. Łaczy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypalaniu powierzchni potraw, umożliwiając właściwą penetrację ciepła. Doskonałe wyniki uzyskuje się wykorzystując grill z wentylacją do przygotowania szaszłków z różnych mięs i warzyw, kiełbasek, żeberek, kotlecików jagnięcych, kurczaka „alla diavola”, przepiórek z szałowią, filetów wieprzowych, itp.

Jeśli chodzi o ryby, grill z wentylacją jest najlepszym sposobem na pieczenie granika, tuńczyka, ryby szpady, mątw faszerowanych, itp.

! Pieczenia PIEKARNIK GÓRNY, GRILL oraz GRILL Z WENTYLACJĄ powinny być wykonywane przy zamkniętych drzwiczkach.
! Podczas pieczenia PIEKARNIK GÓRNY I GRILL ustawiać ruszt w pozycji 5, a brytfannę w pozycji 1 w celu zebrania pozostałości po pieczeniu (sosów i/lub tłuszczu). Podczas pieczenia GRILL Z WENTYLACJA ustawiać ruszt w pozycji 2 lub 3, a brytfannę w pozycji 1 w celu zebrania pozostałości po pieczeniu.

Dolna komora

Pod piekarnikiem znajduje się komora, która może być wykorzystana jako schowek na akcesoria lub rondle. W celu otwarcia drzwiczek obrócić je ku dołowi (patrz rysunek).

! Nie umieszczać w dolnej komorze materiałów łatwopalnych.
! Wewnętrzne powierzchnie szuflady

(jeśli jest w danym modelu) mogą się nagrzewać.

Pieczenie jednocześnie na kilku poziomach

Jeśli konieczne jest użycie dwóch poziomów, należy korzystać z programu Z WENTYLACJA, ponieważ jest to jedyny program odpowiedni dla tego typu pieczenia. Ponadto dobrze jest:

- nie korzystać z pozycji 1 i 5: gorące powietrze działa

bezpośrednio na nie, co mogłoby spowodować przypalenie delikatnych potraw.

• wykorzystywać pozycje 2 i 4, umieszczając w pozycji 2 potrawy wymagające wyższej temperatury.
• w przypadku przygotowywania potraw wymagających różnego czasu i temperatury pieczenia, ustawić temperaturę pośrednią pomiędzy dwoma zalecanymi (patrz Tabela pieczenia w piekarniku) i umieścić delikatniejszą potrawę w pozycji 4. Wyjąć wcześniej tę potrawę, która wymaga krótszego czasu pieczenia.
• w przypadku pieczenia pizzy na kilku poziomach w temperaturze ustawionej na 220°C, należy wstępnie nagrzewać piekarnik przez 15 minut. Zasadniczo pieczenie w pozycji 4 trwa dłużej: dlatego zaleca się najpierw wyjąć pizzę pieczoną na niższym poziomie, a następnie, po kilku minutach, tę pieczoną w pozycji 4.

UWAGA! Piekarnik jest wyposażony w system blokowania rusztu, który umożliwia jego wysuwanie bez całkowitego wyjmowania z piekarnika (1). W celu całkowitego wyjaęcia rusztu wystarczy go unieść w sposób przedstawiony na rysunku, chwytając za przednią część i pociągnąć do siebie (2).

Tabela pieczenia w piekarniku

Położenie pokrętła wyboru	Przygotowywana potrawa	Waga (kg)	Położenie pieczenia ruszt od dołu	Czas wstępnego ogrzewania (minuty)	Położenie pokrętła termostatu	Czas pieczenia (minuty)
Piekarnia.	Kruche ciasta	0,5	3	15	180	20-30
	Ciasta owocowe	1	2/3	15	180	40-45
	Ciasto śliwkowe	0,7	3	15	180	40-50
	Ciasto biszkoptowe	0,5	3	15	160	25-30
	Naleśniki nadziewane (na 2 półkach)	1,2	2-4	15	200	30-35
	Małe ciastka (na 2 półkach)	0,6	2-4	15	190	20-25
	Słone ciastka francuskie z serem (na 2 półkach)	0,4	2-4	15	210	15-20
	Ptysie (na 3 półkach)	0,7	1-3-5	15	180	20-25
	Herbatniki (na 3 półkach)	0,7	1-3-5	15	180	20-25
	Bezy (na 3 rusztach)	0,5	1-3-5	15	90	180
Statyczna	Kaczka	1	3	15	200	65-75
	Pieczeń ciełąca lub wolowa	1	3	15	200	70-75
	Pieczeń wieprzowa	1	3	15	200	70-80
	Biszkopy	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Wentylowana	Pizza (na 2 półkach)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Jagnięcina	1	2	10	180	50-60
	Kurczak pieczony + ziemniaki	1	2-4	10	180	60-75
	Makrele	1	2	10	180	30-35
	Ciasto śliwkowe	1	2	10	170	40-50
	Ptysie (na 2 półkach)	0,5	2-4	10	190	20-25
	Herbatniki (na 2 półkach)	0,5	2-4	10	180	10-15
	Ciasto biszkoptowe (na 1 półce)	0,5	2	10	170	15-20
	Ciasto biszkoptowe (na 2 półkach)	1,0	2-4	10	170	20-25
	Słone ciasta	1,5	3	15	200	25-30
Podgrzewanie górne	Poprawki pieczenia	-	3/4	15	220	-
Grill	Sole i mątwy	1	4	5	Max	8-10
	Szaszłyki z kalmarów i raków	1	4	5	Max	6-8
	Filet z dorsza	1	4	5	Max	10
	Warzywa z rusztu	1	3/4	5	Max	10-15
	Bistecche di vitello	1	4	5	Max	15-20
	Kolet	1	4	5	Max	15-20
	Hamburgers	1	4	5	Max	7-10
	Makrele	1	4	5	Max	15-20
	Tost	szt. 4	4	5	Max	2-3
Grill z wentylacją	Kurczak z rusztu	1,5	3	5	200	55-60
	Mątwy	1,5	3	5	200	30-35

I Wskazany czas jest tylko czasem przykladowycm i może być zmieniany według osobistych upodobań. W systemie gotowania „Grii” lub „gril z wentylacją” brytłanę należy ustawić na 1 poziomie licząc od dołu

PL

! Klej stosowany do uszczelnień pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.

Włączanie i wyłączanie stref pieczenia

W celu włączenia strefy pieczenia należy przekręcić odpowiednie pokrętło zgodnie z ruchem wskazówek zegara.

W celu wyłączenia obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara aż do pozycji „0”.

Zaświecenie się kontrolki działania PŁYT ELEKTRYCZNYCH sygnalizuje, że przynajmniej jedna z płyt na płycie grzejnej jest włączona.

Strefy pieczenia

Na płycie grzejnej znajdują się elektryczne radiacyjne elementy grzejne. Podczas pracy ich kolor zmienia się na czerwony:

A. Strefa pieczenia.

B. Kontrolka ciepła:

sygnalizuje, że temperatura

danej strefy pieczenia przekracza 60°C, także wówczas, gdy element jest wyłączony, lecz jeszcze gorący.

Strefy pieczenia z elementami radiacyjnymi

Charakteryzują się właściwościami przypominającymi typowe właściwości kuchenek gazowych: szybką reakcją na sterowanie i wyświetlaniem mocy chwilowej.

Obracać odpowiednim pokrętem w kierunku ruchu wskazówek zegara od 1 do 6.

Poz.	Płyta normalna lub szybka
0	Wyłączona
1	Gotowanie jarzyn, ryb
2	Gotowanie ziemniaków (na parze), zup, ciecierzycy, fasoli
3	Kontynuacja gotowania dużych ilości potraw, gęstych zup
4	Pieczenie (średnie)
5	Pieczenie (mocne)
6	Przyrumienianie lub szybkie doprowadzanie do wrzenia

Praktyczne porady związane z użytkowaniem płyty grzejnej

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do strefy grzejnej;

- stosować garnki o średnicy wystarczającej do całkowitego przykrycia strefy grzejnej, tak aby zapewnić wykorzystanie całego ciepła;

• upewnić się, że dna garnków są zawsze dokładnie oczyszczone i suche; dzięki temu uzyska się optymalne przyleganie do stref grzejnych i zarówno garnki, jak i płyta grzejna będą miały większą trwałość;
• unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać;
• nie pozostawiańigdy strefy gotowania włączonej bez garnka, gdyż może ona ulec uszkodzeniu.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe zalecenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Szkłano-ceramiczna płyta grzejna jest odporna na wahania temperatury i na uderzenia. Jeżeli jednak zostanie uderzona czymś ostrym, jak nóż czy inne narzędzia kuchenne, może pęknąć. Jeśli zdarzy się coś takiego, należy natychmiast wyjąć wtyczkę z gniazdka sieciowego i zwrócić się wyłącznie do autoryzowanego centrum obsługi technicznej z prośbą o naprawę przy użyciu oryginalnych części zamiennych. Niezastosowanie się do tej zasady może spowodować, że urządzenie nie będzie bezpieczne.
• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu. Wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy.
• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozządnej eksploatacji urządzenia
• Instrukcja dotyczy urządzenia klasy 1 (wolnostojacego) lub klasy 2 – podklasa 1 (zabudowanego pomiędzy dwoma meblami).
• Nie pozwalać, aby dzieci zbliżały się do urządzenia.
• Uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami kuchenki.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• Do wyjmowania i wkładania naczyń do/z piekarnika należy zawsze używać rękawic ochronnych.
• Nie stosować płynów łatwopalnych (alkohol, benzyna, itp.) w pobliżu działającego urządzenia.
• Nie umieszczać materiałów łatwopalnych w dolnej komorze lub w piekarniku; jeśli urządzenie zostanie niespodziewanie uruchomione, mogłoby się zapalić.
• Kiedy urządzenie nie jest używane, zawsze należy się upewnić, czy pokrętła znajdują się w pozycji.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel: należy przytrzymać wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Jeśli urządzenie zepsuje się, nigdy nie należy podejmować prób jego samodzielnej naprawy.

Naprawy wykonywane przez osoby nieposiadające odpowiednich kwalifikacji mogą być przyczyną szkód i wystąpienia dodatkowych usterek w działaniu urządzenia. Skontaktować się z Serwisem.

• Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach piekarnika.
• Nie zezwalać na samodzielne korzystanie z kuchenki dzieciom oraz osobom nieposiadającym doświadczenia w obsłudze tego typu urządzeń.
• Kuchnię należy ustawiać na podłodze (nie ustawiać na cokole).

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. Zużyte domowe urządzenia elektryczne można dostarczać do publicznych punktów zbiórki surowców wtórnych, składować je w odpowiednich obszarach komunalnych, lub, jeśli przewiduje to przedmiotowe prawo krajowe, przekazywać je sprzedawcom przy zakupie nowego wyrobu podobnego typu. Wszyscy główni producenci elektrycznego sprzętu gospodarstwa domowego prowadzą aktywną działalność w zakresie tworzenia i zarządzania systemów zbiórki i utylizacji zużytych urządzeń.

Oszczędność i ochrona środowiska

• Zaleca się, aby pieczenie w trybie GRILL było wykonywane zawsze przy zamkniętych drzwiczkach: w ten sposób można uzyskać zarówno lepsze wyniki pieczenia, jak i znaczną oszczędność energii elektrycznej (około 10%).
• Kiedy to tylko możliwe, unikaj wstępnego nagrzewania piekarnika i zawsze próbuj go zapełnić. Otwieraj drzwiczki piekarnika tak rzadko, jak tylko to możliwe, gdyż za każdym razem ucieka z niego ciepło. Aby oszczędzić znaczną ilość energii, wyłącz po prostu piekarnik 5 - 10 minut przed końcem zaplanowanego czasu pieczenia i wykorzystaj ciepło, które piekarnik nadal wydziela.
• Utrzymuj uszczelki w czystości, aby zapobiec jakimkolwiek stratom energii poprzez drzwiczki.

PL

• Jeżeli korzystasz z rozliczenia strefowego energii, możesz zaoszczędzić energię używając opcji "opóźnione pieczenie", która uruchomi urządzenie w godzinach taniej taryfy.
• Wykorzystaj do maksimum pozostałe ciepło płyty, wyłączając żeliwne płyty grzejne 10 minut przed upłynięciem zaplanowanego czasu gotowania, a szklane ceramiczne płyty grzejne 5 minut przed upłynięciem zaplanowanego czasu gotowania.
• Dno garnka lub rondla powinno zakrywać płytę grzejną. Jeśli jest mniejsze, cenna energia będzie się marnować i jeśli zawartość garnka wykipi, pozostawi ona trudną do usunięcia skorupę.
• Gotuj jedzenie w zamkniętych garnkach lub rondlach z dobrze dopasowanymi pokrywkami oraz używaj jak najmniej wody. Gotowanie bez pokrywki bardzo zwiększy zużycie energii.
• Używaj całkowicie płaskich garnków i rondli.
• Jeśli gotujesz coś, co zabierze bardzo dużo czasu, warto użyć szybkowaru, który jest dwukrotnie szybszy i o jedną trzecią oszczędniejszy.

Wyłączanie urządzenia

Przed każdą czynnością odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie piekarnika

! Nie stosować strumienia pary do czyszczenia urządzenia.

• Części zewnętrzne emaliowane lub ze stali nierdzewnej oraz uszczelki gumowe mogą być myte przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy są trudne do usunięcia, należy stosować specjalne produkty przeznaczone do tego typu urządzeń. Zaleca się obficie spłukać i dokładnie osuszyć piekarnik po umyciu. Nie należy stosować proszków ściernych ani substancji wywołujących korozję.
• Wnętrze piekarnika powinno być czyszczone najlepiej po każdym użyciu, gdy jest jeszcze letnie. Należy je umyć przy pomocy ciepłej wody i środka czyszczącego, spłukać i osuszyć miękką szmatką. Unikać środków ściernych.
• Szybę drzwiczek czyścić przy pomocy gąbki i środków nieposiadających właściwości ściernych, a następnie osuszyć miękką szmatką. Nie należy używać szorstkich materiałów ściernych lub ostrych, metalowych skrobaków, które mogą zarysować powierzchnię i spowodować pęknięcie szyby.
• Akcesoria mogą być myte jak zwykłe sztućce, także w zmywarkach.
• Panel sterowania należy czyścić z brudu i tłuszczu przy pomocy gąbki niezarysowującej powierzchni lub przy pomocy miękkiej szmatki.

Kontrola uszczelek piekarnika

Sprawdzać okresowo stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, że uszczelka jest uszkodzona, należy się zwrócić do najbliższego Centrum Serwisowego. Zaleca się nie używać piekarnika do chwili zakończenia naprawy.

Wymiana żarówki oświetleniowej w piekarniku

1. Po odłączeniu piekarnika od sieci elektrycznej zdjąć szklaną pokrywę obudowy żarówki (patrz rysunek).

1. Wyjąć żarówkę i wymienić ją na podobną: napięcie 230V, moc 25 W, trzonek E 14.

2. Założyć pokrywę i ponownie podłączyć piekarnik do sieci elektrycznej.! Nie używać żarówki piekarnika do oświetlania

pomieszczeń.

Czyszczenie szklano-ceramicznej płyty grzejnej

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierną. mogą one w sposób nieodwracalny zarysować powierzchnię.

• Zazwyczaj wystarczy przemyć płytę grzejną wilgotną gąbką i osuszyć ją ręcznikiem kuchennym.
• Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
• W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką (nie jest ona dostarczana w wyposażeniu). Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie się ochłodzi, tak aby resztki nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej – specjalną do szklano-ceramicznych płyt grzejnych – nasączoną wodą i mydłem.
• Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je natychmiast usuwać przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
• Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: nałożona w ten sposób niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności konserwacyjnych, kiedy urządzenie jest ciepłe (niegorące) albo zimne.

- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Produkty specjalne do czyszczenia ceramiki szklanej	Gdzie je nabywać
Łopatka z ostrzem i ostrza zapasowe	Hobbystyczne i art. metalowe
Stahl-FixSWISSCLEANERWK TOPInne produktu do ceramiki szklanej	Art. gospodarstwa domowego Zrób to samArt. metaloweSupermarkety

Czyszczenie stali nierdzewnej

Stal nierdzewna może ulec poplamieniu, jeśli przez dłuższy czas pozostanie w kontakcie z bardzo twardą wodą lub ze środkiem czystości zawierającym fosfor. Zaleca się obfite spłukiwanie i dokładne osuszanie.

Serwis Techniczny

Należy podać:

• Model urządzenia (Mod.)

- Numer seryjny (S/N)

Te ostatnie informacje znajdują się na tabliczce znamionowej umieszczonej na urządzeniu i/lub na jego opakowaniu.

Wyjmowanie i montaż drzwi piekarnika:

1. Otwórz drzwi piekarnika

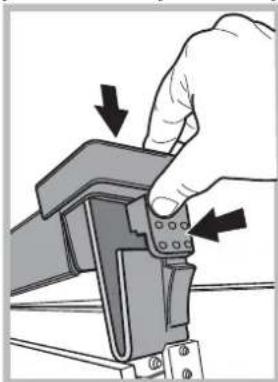

2. Obróć zaciski zawiasów drzwi piekarnika całkowicie do tyłu (patrz: zdjęcie)

1. Zamknij drzwi piekarnika tak daleko, jak pozwolą na to zaciski (drzwi pozostaną otwarte pod kątem około 40°) (patrz: zdjęcie)

1. Naciśnij dwa przyciski na górnym profilu i go wyciągnij (patrz: zdjęcie)

1. Wyciągnij taflę szklaną i wyczyść tak, jak to opisano w rozdziale: „Czyszczenie i konserwacja”

1. Wlóż szybę z powrotem.

OSTRZEŻENIE! Piekarnika nie można używać, gdy wyjęta jest wewnętrzna szyba drzwi!

OSTRZEŻENIE! Podczas wkładania z powrotem wewnętrznego szklanego panelu drzwi, upewnij się, że jest włóżony właściwie, a tekst na panelu szklanym nie jest odwrócony i może być z łatwością odczytany.

1. Włóż z profil powrotem, kliknięcie będzie oznaczać, że część jest umieszczona właściwie.

2. Otwórz do końca drzwi piekarnika.
   9.Zamknij zaciski zawiasów (patrz: zdjęcie).

3. Można teraz zamknąć całkowicie drzwi piekarnika i rozpocząć jego normalne użytkowanie.

Üzembe helyezés

FU
