Rodzaj produktu	Płyta grzewcza do zabudowy
Marka	Indesit
Model	VEA 645 D C
Wymiary (mm)	Szerokość 580, głębokość 510, wysokość 48 (typowa)
Wykrój (mm)	Szerokość 560, głębokość 490
Waga (kg)	Około 8 kg
Napięcie zasilania	230-240V 1+N ~50/60 Hz (również 400V możliwe)
Moc całkowita (W)	6600 W
Liczba stref grzewczych	5 (w tym 1 rozszerzalna halogenowa, 4 promieniowe)
Strefy grzewcze i moce	Lewy tył AD 2200/800 W, prawy tył H 1400 W, środkowy lewy HT 2700/1950/1050 W, lewy przód H 1200 W, prawy przód H 1800 W
Funkcja Power	Tak, szybkie nagrzewanie
Detekcja garnków	Tak, automatyczne wyłączenie przy braku garnka
Wskaźnik ciepła resztkowego	Tak, wyświetla 'H' dla gorących stref
Blokada dziecięca	Tak, blokowanie panelu sterowania
Automatyczne wyłączanie	Tak, dla każdej strefy na podstawie poziomu mocy i czasu
Materiał płyty	Szkło-ceramika
Czyszczenie	Miękka gąbka i specjalny środek do ceramiki; uporczywy brud usunąć skrobaczką
Konserwacja	Nie wymaga specjalnej pielęgnacji
Zabezpieczenia	Zabezpieczenie przed przegrzaniem, wyłącznik bezpieczeństwa
Instalacja	Do zabudowy, wymaga wentylacji (min. 40 mm z tyłu, 20 mm pod spodem)

Często zadawane pytania - VEA 645 D C INDESIT

Jak podłączyć elektrycznie płytę grzewczą Indesit VEA 645 D C?

Płyta grzewcza jest standardowo dostarczana z kablem do jednofazowego podłączenia (230-240V 1+N). Sprawdź tabelę podłączeń w instrukcji dla innych napięć. Upewnij się, że instalacja jest wykonywana przez wykwalifikowanego instalatora i że zastosowano wyłącznik wielobiegunowy z odległością styków co najmniej 3 mm.

Jakie garnki są odpowiednie do tej płyty grzewczej?

Używaj garnków z grubym, płaskim dnem, które całkowicie zakrywa strefę grzewczą. Dno musi być czyste i suche. Garnki używane na gazie mogą być odkształcone i nie są zalecane.

Jak używać funkcji Power na strefie grzewczej?

Wybierz żądaną strefę grzewczą i przytrzymaj przycisk wyboru przez co najmniej 2 sekundy. Wyświetlacz pokazuje naprzemiennie 'P' i ustawioną moc. Gdy temperatura zostanie osiągnięta, funkcja Power wyłącza się.

Co oznacza wyświetlanie 'H' na wyświetlaczu?

'H' oznacza ciepło resztkowe. Strefa grzewcza jest jeszcze gorąca, mimo że jest wyłączona. Wykorzystaj to ciepło do utrzymania potraw w cieple lub roztapiania masła. Wyświetlacz gaśnie, gdy strefa wystarczająco ostygnie.

Jak aktywować blokadę dziecięcą?

Naciśnij przycisk z symbolem kłódki (blokowanie panelu sterowania). Zapali się lampka kontrolna. Aby odblokować, naciśnij ponownie ten sam przycisk.

Co zrobić, gdy płyta grzewcza wydaje sygnał dźwiękowy?

Sygnał dźwiękowy może być spowodowany przedmiotem na panelu sterowania, rozlaną cieczą lub długim naciśnięciem przycisku. Usuń przyczynę; sygnał ustanie. Jeśli przyczyna utrzymuje się, płyta wyłączy się.

Jak czyścić szklano-ceramiczną płytę grzewczą?

Używaj wilgotnej gąbki i specjalnego środka do czyszczenia płyt ceramicznych. W przypadku uporczywego brudu użyj skrobaczki. Unikaj środków ściernych lub żrących. Osusz ręcznikiem papierowym.

Jaki jest maksymalny czas użytkowania strefy grzewczej?

Płyta grzewcza posiada wyłącznik bezpieczeństwa, który automatycznie wyłącza strefy po określonym czasie w zależności od poziomu mocy. Na przykład: poziom 5 wyłącza się po 5 godzinach, poziom 2 po 8 godzinach.

Czy mogę zainstalować płytę grzewczą nad piekarnikiem?

Tak, ale piekarnik musi mieć system chłodzenia z wymuszonym obiegiem powietrza. Nigdy nie instaluj płyty grzewczej nad zmywarką bez wodoodpornej przegrody.

Co zrobić, jeśli płyta grzewcza nie włącza się po instalacji?

Sprawdź, czy wtyczka jest prawidłowo podłączona i czy zasilanie jest włączone. Przy prawidłowym podłączeniu po kilku sekundach usłyszysz sygnał dźwiękowy. Jeśli tak się nie stanie, skontaktuj się z serwisem technicznym.

INSTRUKCJA OBSŁUGI VEA 645 D C INDESIT

Podłączenie do sieci elektrycznej

Opis urządzenia, 17-18

Panel sterowania

Rozszerzalne pola grzejne

Uruchomienie i użytkowanie, 19-21

Włączanie płyty grzejnej

Włączanie pół grzejnych

Wyłączanie pól grzejnych

Funkcja power

Elementy grzejne

Blokada sterowania

Wyłączanie płyty grzejnej

Praktyczne porady dotyczące użytkowania

urzadzenia

Urządzenia zabezpieczające

Praktyczne porady dotyczące gotowania

Zalecenia i środki ostrożności, 22

Ogólne zasady bezpieczeństwa

Utylizacja

Konserwacja i utrzymanie, 23

Odłączenie prądu elektrycznego

Mycie urządzenia

Demontaż płyty

Opis techniczny modeli, 24

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł się zapoznać z jej działaniem i z właściwymi ostrzeżeniami.
! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Elementy opakowania nie sa zabawkami dla dzieci i należy je usunac zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i srodki ostroznosci ).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszona;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieścić pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zaleznosci od płyty grzejnej, jaka ma byc zainstalowana (patrz rysunki), wewnętrzna czesc mebla powinna miec następujące wymiary:

Obieg powietrza

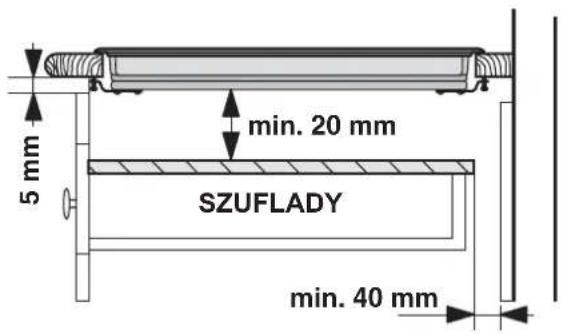

Aby umożliwiać właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.

- Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływając niekorzystnie na jego pracę.

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przed ich zamontowaniem, na podstawie grubości blatu:

• grubość 30 mm: śruba 17,5 mm;
- grubość 40 mm: śruba 7,5 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne.
! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi.
! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Podłączenie do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wyjmowaniem pieca.

Skrzynka zaciskowa

W dolnej części urządzenia znajduje się puszka umożliwiająca podłączenie różnych typów zasilania elektrycznego (rysunek jest przykładowy i może przedstawiać inny model niż zakupiony).

Podłączenie jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego. Należy połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość sieci	Kabel elektryczny	Połączenie przewodów
230-240V 1+N ~220-240V 1+N ~50/60 Hz		: żółty/zielony; N:2 przewodyniebieskie razem L:brazowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V - 2+N \~ 50/60 Hz
• 220-240V 3 \~ 50/60 Hz
• 230-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość sieci	Kabel elektryczny Połączenie przewodów
400V - 2+N ~50/60 Hz		: żółty/zielony; N: 2przewody niebieskie razem L1: czarnyL2: brązowy
230-240V 3 ~220-240V 3 ~50/60Hz
400V - 2+N ~50/60 Hz		: żółty/zielony; N1:niebieskiN2: niebieskiL1: czarnyL2: brązowy

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V 3 - N \~ 50/60 Hz

należy wykonać następujące czynności:

! Ewentualny kabel znajdujący się w wyposażeniu urządzenia nie nadaje się do tego typu instalacji.

1. Nalezy zastosowac kabel zasilający typu H05RR-F lub o wyzszych wlasciwosciach, posiadający odpowiednie wymiary (przekrój kabla: 25 mm).
2. Przy pomocy srubokretu podwazyc zatrzaski pokrywy skrzynki zaciskowej i otworzyc ja (patrz rysunek Skrzynka zaciskowa).
3. Odkręcić śrubę zacisku kabla oraz śruby zacisków odpowiadających danemu typowi podłączenia i zainstalować śruby łączące w kształcie U zgodnie z tabelą i z rysunkami znajdującymi się poniżej:
4. Ułożyć przewody zgodnie z tabelą i z rysunkami znajdującymi się poniżej i wykonać podłączenie całkowicie dokręcając wszystkie śruby zacisków.

Typowe napięcie i częstotliwość sieci	Połączenia elektryczne	Skrzynka zaciskowa
400V 3-N ~50/60 Hz		Trójfazowa 400

1. Zamocować kabel zasilający w odpowiednim zacisku i zamknąć pokrywę.

Trójfazowa 400

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy urządzeniem a siecią, należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

! Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia, należy się upewnić czy:

• gniazdko posiada uziemienie i jest zgodne z obowiazującymi przepisami;
• gniazdko jest w stanie wytrzymac maksymalne obciazenie mocy urządzenia wskazane na tabliczce znamionowej płyty;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.
! Kabel nie powinien być pogięty ani przygnieciony.
! Kabel elektryczny musi byc okresowo sprawdzany i wymieniany wyłacznie przez autoryzowany personel techniczny.
! W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

Panel sterowania

Opisany tu panel sterowania jest przedstawiony jako przykład: nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

PL

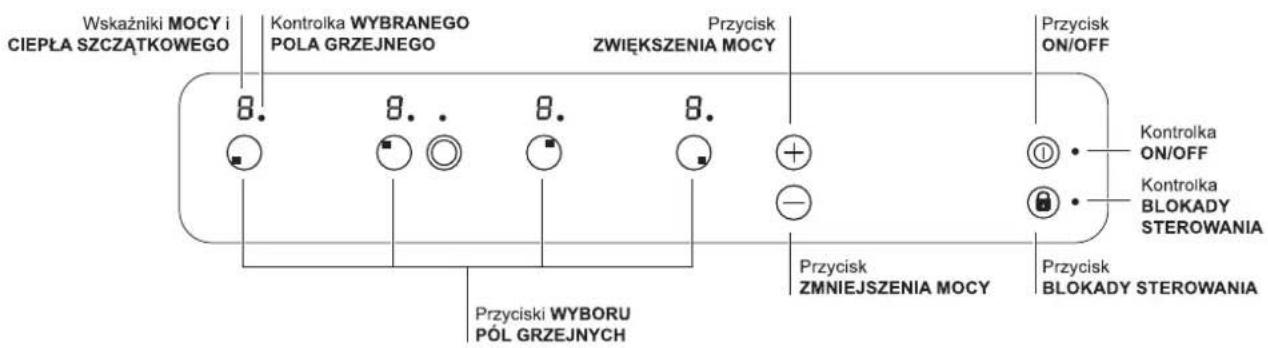

- Przycisk ZWIEKSZENIA MOCY do włączania płyty i do regulacji mocy (patrz Uruchomienie i użytkowanie).

- Przycisk ZMNIEJSZENIA MOCY do regulacji mocy i do wyłączania płyty (patrz Uruchomienie i użytkowanie).

- Kontrolka WYBRANEGO POLA GRZEJNEGO wskazuje, ze dane pole grzejne zostało wybrane, a wiec mozliwe sa różne regulacje

- Przycisk WYBORU POLA GRZEJNEGO do wybrania zadanego pola grzejnego.

- Wskaźnik MOCY: wizualnie sygnalizuje osiągnięty poziom ciepła.

- Przycisk ON/OFF do włączania i wyłączania urządzenia.

- Kontrolka ON/OFF: sygnalizuje, czy urządzenie jest wlaczone, czy wylaczone.

* Znajduje się tylko w niektórych modelach.

- Przycisk BLOKADY STEROWANIA do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie).

- Kontrolka BLOKADY STEROWANIA : sygnalizuje zablokowanie sterowania (patrz Uruchomienie i użytkowanie).

Rozszerzalne pola grzejne

Niektóre modele posiadają rozszerzalne pola grzejne. Mogą one mieć różny kształt i różną rozszerzalność (płyta podwójna lub potrójna). Przedstawione są tu ich komendy sterowania, dostępne tylko w modelach wyposażonych w te opcje.

Płyta rozszerzalna okrągła

• Przycisk WLACZENIA PODWÓJNEJ PLYTY do aktywacji podwójnej płyty (patrz Uruchomienie i użytkowanie).
• Kontrolka WĘYCZENIA PODWÓJNEJ PŁYTY: sygnalizuje włączenie podwójnej płyty.
• Przycisk WLACZENIA POTRÓJNEJ PLYTY do aktywacji potrójnej płyty (patrz Uruchomienie i użytkowanie).
• Kontrolka WĘYCZENIA POTRÓJNEJ PŁYTY: sygnalizuje włączenie potrójnej płyty.

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.
! Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach włącza się krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.
! Dluzsze nacisniecie przycisków - i + umozliwia szybki wybór poziomów mocy i minut regulatora czasowego.

Włączanie płyty grzejnej

Płyte grzejną włącza się trzymając wciśnięty przycisk ① przez około sekundę.

Włączanie pól grzejnych

Każde pole grzejne jest aktywowane za pomocą

przycisku wyboru ☐ oraz regulatora mocy składającego się z podwójnego przycisku - i +.

- Aby włączyć pole grzejne, należy nacisnąć jego przycisk sterowania i ustawić żądaną moc za pomocą przycisków - i +.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne, należy je wybrać za pomocą jego przycisku wyboru ⓘ i:

- Nacisnąć przycisk —: moc pola grzejnego stopniowo spada, aż do jego wyłączenia.

Funkcja power

Aby przyspieszyc czas nagrzewania pół grzejnych, można włączyc funkcje power. Włączyc zadane pole grzejne ⓘ i ustawic jego moc zgodnie z opisem zawartym w poprzednim rozdziale. Nacisnac i przytrzymac wcisniety przez co najmniej 2 sekundy przycisk wyboru pola grzejnego ⓘ. Na wyswietlaczu, na wskazniku mocy, przez cały czas konieczny dla osiągnięcia zadanego poziomu mocy wyswietla sie naprzemiennie litera „P” oraz wczesniej ustawiony

poziom mocy. Po osiągnięciu zadanego poziomu mocy na wyswietlaczu bedzie wskazany ustawiony poziom mocy. Aby wyłączyc te funkcje, należy nacisnac i przytrzymac wcisniety przez co najmniej 2 sekundy przycisk wyboru pola grzejnego , dla którego funkcja jest włączona, lub wybrac inny poziom mocy za pomoca przycisków - i + .

Elementy grzejne

Na płycie grzejnej, w zaleznosci od modelu, moga byc zainstalowane dwa typy elementów grzejnych: halogenowe i promiennikowe. Elementy halogenowe przekazują ciepło poprzez promieniowanie zawartej w nich żarówki halogenowej. Charakteryzują się własnościami, które przypominają typowe własności gazu: szybką reakcją na sterowanie i wyświetlaniem mocy chwilowej. Elementy promiennikowe sa zbudowane z dużej liczby zwojów, które zapewniaja równomierne rozłożenie ciepla na dno naczynia, dzieki czemu uzyskuje sie doskonale wyniki gotowania na wolnym ogniu: jest to idealne rozwiazanie w przypadku takich potraw jak na przykład duszone miesa, sosy lub dania do podgrzania.

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po naciśnięciu przycisku ⏻ sterowanie zostaje zablokowane i włącza się kontrolka umieszczona nad tym przyciskiem. Aby przywrócić możliwość dokonywania regulacji (np. przerwać gotowanie), należy odblokować sterowanie: nacisnąć na chwilę przycisk ⏻, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłączanie płyty grzejnej

Po naciśnięciu przycisku ① jurządzenie wyłącza się. Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Praktyczne porady dotyczące użytkowania urządzenia

Aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

- Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

- Upewnić się czy dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładnie przyleganie i długotrwałość użytkowania zarówno pół grzejnych, jak i garnków.

- Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać;

Urządzenia zabezpieczające

Rozpoznawanie naczyń

Każde pole grzejne posiada system rozpoznawania naczyń. Pole grzejne wydziela ciepło wyłącznie, jeśli znajduje się na nim garnek o dostosowanej do niego wielkości. Pulsująca kontrolka może wskazywać na:

• nieodpowiedni garnek
  • garnek o zbyt małej średnicy
• uniesienie garnka

Wskaźniki ciepła szczątkowego

Każde pole grzejne posiada wskaźnik ciepła szczątkowego. Wskaźnik ten sygnalizuje, które pola grzejne mają jeszcze wysoką temperaturę. Jeśli na

wyświetlaczu mocy jest wyświetlony symboH, pole grzejne jest jeszcze ciepłe. Można na przykład pozostawić na nim danie, aby nie wystygło, albo roztopić masło lub czekoladę. Kiedy temperatura pola grzejnego spadnie, na wyświetlaczu mocy pojawi się

symbol h. Wyświetlacz wyłączy się, kiedy pole grzejne będzie dostatecznie zimne.

Przegrzanie

W przypadku przegrzania elementów elektronicznych płyta grzejna wyłącza się automatycznie, a na wyświetlaczu pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, kiedy zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0”.

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wylaczy sie po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny czas działania w godzinach
1 9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefie panelu sterowania,
  • zalanie strefy panelu sterowania,
• długi nacisk na jaki przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przerwać sygnał dźwiękowy, należy usunąć przyczynę nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony a płyta wyłączy się.

Praktyczne porady dotyczące gotowania

Gotowanie na dużym ogniu
		Gotowanie pod ciśnieniem Garnek ciśnieniowy	Smażenie
	8	Grilowanie	Gotowanie
Gotowanie na dużym ogniu	87	Naleśniki	Gotowanie na dużym ogniu i przysmażanie (Pieczenie, Befsztyki, Zrazy, Filety rybne, Smażone jajka)
Gotowanie na średnim ogniu	76	Szybkie zagęszczenie (Płynne sosy) Woda gorąca (Makarony, Ryż, Warzywa) Mleko
	65	Wolne zagęszczanie (Sosy gęste)
	54	Gotowanie na wodzie	Gotowanie pod ciśnieniem po gwizdku
Gotowanie na wolnym ogniu	94	Gotowanie na wolnym ogniu (mięso duszone)	Podgrzewanie potraw
Gotowanie na bardzo wolnym ogniu	21	Czekolada rozpuszczona	Utrzymywanie potraw w temperaturze

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

CE Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z późniejszymi zmianami
- 89/336/EWG z 03/05/89 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
- 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykac urządzenia stojac przy nim boso lub majac mokre albo wilgotne rece badz stopy.
• Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
• Plyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku należy natychmiast odlaczyc urzadzenie od zasilania elektrycznego i wezwac Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Nie należy zapominac, ze temperatura pół grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Ciepło szczatkowe jest również sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie

uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty.

• Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potracenia.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel - należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Jeśli są, nie patrzeć długo na gorące pole alogenowe.
• Nie dopuścić aby dzieci bawiły się urządzeniem.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.

! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokocisnieniowych.

- W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.

- Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.

- W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.

- Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.

- Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramka)

Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dluzszy czas bardzo twardej wody lub w przypadku stosowania środków czystosci zawierajacych fosfor. Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

PL

W tych tabelach podane są, kolejno dla każdego modelu, wartość pochłanianiej energii, typ elementu grzejnego oraz średnica każdego pola grzejnego.

Płyty grzejne	VRA 640 CVRA 640 X		VRA 641 D BVRA 641 D CVRA 641 D X
Pola grzejne	Moc (w W)	Średnica (w mm)	Moc (w W)	Średnica (w mm)
Tylne lewe H 2300 210			HD 2200/1000	210/140
Tylne prawe H 1400 160 H 1400 160
Przednie lewe H 1200 145 H 1200 145
Przednie prawe H 1800 180 H 1800 180
Moc całkowita 6700			6600

Płyty grzejne	VEA 645 D C		VRA 631 T BVRA 631 T X
Pola grzejne	Moc (w W)	Średnica (w mm)	Moc (w W)	Średnica (w mm)
Tylne lewe	AD 2200/800	210/140
Tylne prawe	H 1400	160	H 1400	160
Środkowe lewe			HT 2700/1950/1050	270/210/145
Przednie lewe	H 1200	145
Przednie prawe	H 1800	180	H 1800	180
Moc całkowita	6600		5900

Legenda:

H = hilight pojedyncze

HD = hilight podwójne

HT = hilight potrójne

AD = halogenowe podwójne

PT

Português,1

PL

Polski, 13

NL

Nederlands,25

RS

Русский, 37

VEA	645	D	C
VRA	631	T	B
VRA	631	T	X
VRA	640	C
VRA	640	X
VRA	641	D	B
VRA	641	D	C
VRA	641	D	X

Inhoud

Installatie, 26-28

Plaatsing
