Producttype	Inbouw kookplaat
Merk	Indesit
Model	VEA 645 D C
Afmetingen (mm)	Breedte 580, diepte 510, hoogte 48 (typisch)
Uitsparing (mm)	Breedte 560, diepte 490
Gewicht (kg)	Ongeveer 8 kg
Voedingsspanning	230-240V 1+N ~50/60 Hz (ook 400V mogelijk)
Vermogen totaal (W)	6600 W
Aantal kookzones	5 (waarvan 1 verlengbaar halogeen, 4 stralingszones)
Kookzones en vermogens	Linksachter AD 2200/800 W, rechtsachter H 1400 W, centraal links HT 2700/1950/1050 W, linksvoor H 1200 W, rechtsvoor H 1800 W
Powerfunctie	Ja, versneld opwarmen
Pannendetectie	Ja, automatische uitschakeling bij geen pan
Restwarmte-indicatie	Ja, toont ‘H’ voor warme zones
Kinderslot	Ja, bedieningspaneelblokkering
Automatische uitschakeling	Ja, per zone op basis van vermogensniveau en tijd
Materiaal kookplaat	Glaskeramiek
Reiniging	Zachte spons en speciaal middel voor keramiek; hardnekkig vuil met schraper verwijderen
Onderhoud	Geen speciale zorg vereist
Veiligheidsvoorzieningen	Oververhittingsbeveiliging, veiligheidsschakelaar
Installatie	Inbouw, vereist ventilatie (min 40 mm achter, 20 mm onder)

Veelgestelde vragen - VEA 645 D C INDESIT

Hoe sluit ik de Indesit VEA 645 D C kookplaat elektrisch aan?

De kookplaat wordt standaard geleverd met een kabel voor eenfasige aansluiting (230-240V 1+N). Raadpleeg de aansluittabel in de handleiding voor andere spanningen. Zorg dat de installatie door een erkende installateur wordt uitgevoerd en dat er een meerpolige schakelaar met minstens 3 mm contactafstand wordt gebruikt.

Welke pannen zijn geschikt voor deze kookplaat?

Gebruik pannen met een dikke, vlakke bodem die de kookzone volledig bedekken. De bodem moet schoon en droog zijn. Pannen die op gas zijn gebruikt, kunnen vervormd zijn en worden afgeraden.

Hoe gebruik ik de powerfunctie op een kookzone?

Selecteer de gewenste kookzone en houd de selectietoets minimaal 2 seconden ingedrukt. Het display toont afwisselend ‘P’ en het ingestelde vermogen. Zodra de temperatuur is bereikt, schakelt de powerfunctie uit.

Wat betekent het als het display ‘H’ toont?

‘H’ staat voor restwarmte. De kookzone is nog heet, ook al is deze uitgeschakeld. Gebruik deze warmte om gerechten warm te houden of boter te smelten. Het display gaat uit wanneer de zone voldoende is afgekoeld.

Hoe activeer ik het kinderslot?

Druk op de toets met het hangslotsymbool (blokkering bedieningspaneel). Het controlelampje gaat branden. Om te deblokkeren, drukt u nogmaals op dezelfde toets.

Wat moet ik doen als de kookplaat een geluidssignaal geeft?

Een geluidssignaal kan worden veroorzaakt door een voorwerp op het bedieningspaneel, gemorst vloeistof of een lang ingedrukte toets. Verwijder de oorzaak; het signaal stopt. Als de oorzaak aanblijft, schakelt de kookplaat uit.

Hoe reinig ik de glaskeramische kookplaat?

Gebruik een vochtige spons en een speciaal reinigingsmiddel voor keramische platen. Voor hardnekkig vuil gebruikt u een schraper. Vermijd schuurmiddelen of bijtende producten. Droog na met keukenpapier.

Wat is de maximale gebruiksduur van een kookzone?

De kookplaat heeft een veiligheidsschakelaar die de zones automatisch uitschakelt na een bepaalde tijd afhankelijk van het vermogensniveau. Bijvoorbeeld: niveau 5 schakelt na 5 uur uit, niveau 2 na 8 uur.

Kan ik de kookplaat boven een oven installeren?

Ja, maar de oven moet een geforceerd geventileerd koelsysteem hebben. Installeer de kookplaat nooit boven een vaatwasser zonder waterdichte scheiding.

Wat moet ik doen als de kookplaat na installatie niet inschakelt?

Controleer of de stekker goed is aangesloten en of de stroom is ingeschakeld. Bij een correcte aansluiting hoort u na enkele seconden een pieptoon. Is dat niet het geval, raadpleeg dan de technische dienst.

GEBRUIKSAANWIJZING VEA 645 D C INDESIT

Elektrische aansluiting

Beschrijving van het apparaat, 29-30

Bedieningspaneel

Verlengbare kookgedeeltes

Starten en gebruik, 31-33

Inschakelen kookplaat

Inschakelen kookzones

Uitschakelen kookzones

Power functie

De verwarmingselementen

Blokkering van het bedieningspaneel

Uitschakelen kookplaat

Praktische tips voor het gebruik van het apparaat

Veiligheidsmechanismen

Kooktips

Voorzorgsmaatregelen en advies, 34

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 35

De elektrische stroom afsluiten

Reinigen van het apparaat

De kookplaat verwijderen

Technische beschrijving van de modellen, 36

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.
! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem;
• installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;
• naar gelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

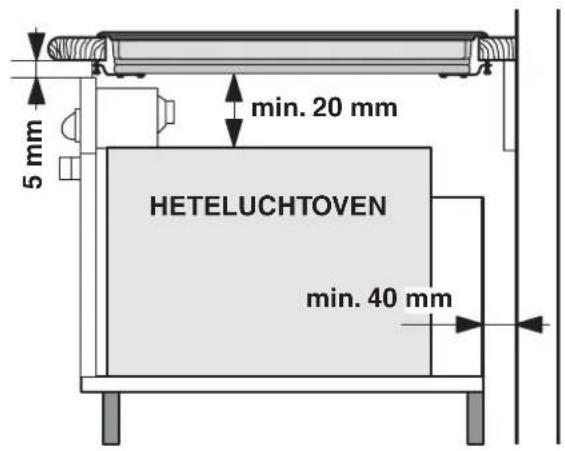

Ventilatie

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

- De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

De lengte van de regelschroef van de bevestigingsshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingsshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.
! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenstrook

KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact overeenkomt met het model dat u heeft

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel Draadverbinding
230-240V 1+N ~220-240V 1+N ~50/60 Hz		: geel/groen;N: de 2 blauwedraden samenL: bruin en zwartsamen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V - 2+N \~ 50/60 Hz
  • 220-240V 3 \~ 50/60 Hz
  • 230-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel Draadverbinding
400V - 2+N ~50/60 Hz230-240V 3 ~220-240V 3 ~50/60Hz		12 : geel/groen;N: de 2 blauwe draden samenL1: zwartL2: bruin
		12 : geel/groen;N1: blauwN2: blauwL1: zwartL2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V 3 - N \~ 50/60 Hz ga als volgt te werk:

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.
4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen Klemmenbord
400V 3-N ~50/60 Hz					Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

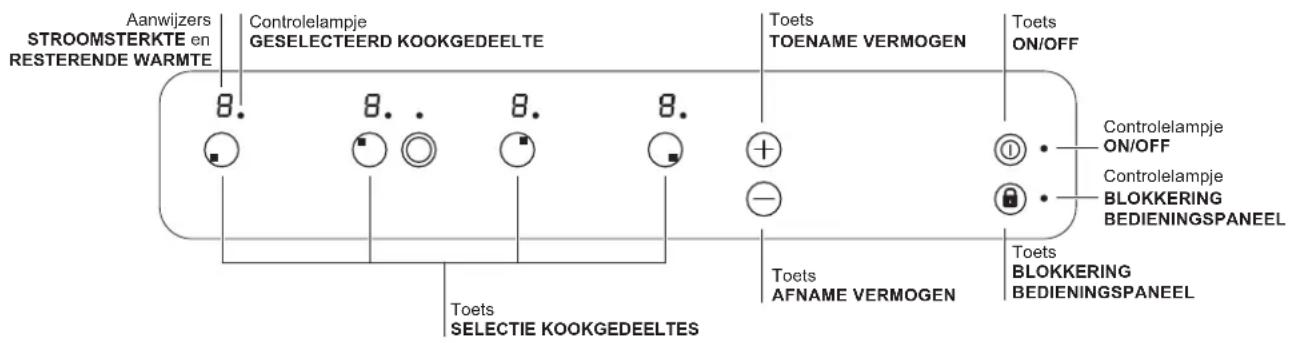

Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

NL

• Toets TOENAME VERMOGEN om de kookplaat aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik).
• Toets AFNAME VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik).
• Controlelampje GESELECTEERD KOOKGEDEELTE geeft aan dat het betreffende kookgedeelte geselecteerd is en dat u het kunt regelen.
• Toets SELECTEREN KOOKGEDEELTE om het gewenste kookgedeelte te selecteren
• AanwijzerVERMOGEN: geeft het bereikte warmteniveau aan.
• Toets ON/OFF voor het in- en uitschakelen van het apparaat.

• Controlelampje ON/OFF: geeft aan of het apparaat in- of uitgeschakeld is.
  * Slechts op enkele modellen aanwezig.

• Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik).

• Controlelampje BLOKKERING BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik).

Verlengbare kookgedeeltes

Enkele modellen beschikken over verlengbare kookplaten. Deze kunnen verschillende vormen hebben en op verschillende manieren worden verlengd (dubbel of drievoudig straalelement). Hier worden de betreffende bedieningsknoppen beschreven; alleen aanwezig op modellen die zijn voorzien van deze opties.

Verlengbare kookplaat rond

• Toets ONTSTEKEN DUBBELE KOOKPLAAT om de dubbele kookplaat in te schakelen (zie Starten en gebruik).
• Controlelampje DUBBELE KOOKPLAAT AAN: geeft aan dat de dubbele kookplaat ingeschakeld is.
• Toets ONTSTEKEN DRIEVOUDIGE KOOKPLAAT om de drievoudige kookplaat in te schakelen (zie Starten en gebruik).
• Controlelampje DRIEVOUDIGE KOOKPLAAT AAN: geeft aan dat de drievoudige kookplaat ingeschakeld is.

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.
! Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.
! Als u lang op de toetsen drukt - en + kunt u de stroomsterkte en de minuten van de timer snel laten toenemen.

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop inschakelen van de kookplaat.

het

Inschakelen kookzones

Iedere kookzone wordt in werking gesteld door middel van een selectietoets Ⓞ en een regelsysteem voor de stroomsterkte, bestaande uit een dubbele toets - en +.

- Voor het in werking stellen van een kookzone drukt u op de betreffende toets en stelt u de gewenste stroomsterkte in met de toetsen - en +.

Uitschakelen kookgedeeltes

Voor het uitschakelen van een kookgedeelte kiest u dit door middel van de selectietoets 📄 en:

- Druk op de toets — : het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.

Power functie

Voor het versnellen van de verwarmingstijd van de kookzones, is het mogelijk de power functie te activeren. Schakel de stroom van de gewenste

kookzone in zoals beschreven in de voorgaande paragraaf. Houd de toets voor het selecteren van de kookzone minstens 2 seconden lang ingedrukt.

Op het display zal de aanwijzer van de stroomsterkte worden afgewisseld met de letter "P" en de voordien ingestelde stroomsterkte, net zo lang totdat de gewenste stroomsterkte is bereikt. Zodra de temperatuur is bereikt zal het display de ingestelde

stroomsterkte tonen. Om deze functie uit te schakelen houdt u de selectietoets van de kookzone waarop de functie actief is minstens 2 seconden lang ingedrukt. Als alternatief kunt u een verschillende stroomsterkte selecteren m.b.v. de selectietoetsen en +.

De verwarmingselementen

Aan de hand van het type kookplaat kunnen twee verschillende verwarmingselementen worden gemonteerd: halogeen of stralend. De halogenelementen verspreiden de warmte door de uitstraling van de halogeenlamp die zich erin bevindt. De belangrijkste eigenschappen lijken op die van het gasfornuis: snelle reactie op de bediening en het onmiddellijk zichtbaar worden van de stroomsterkte. De stralingselementen bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen. Hierdoor kunt u etenswaren optimaal op laag vuur bereiden: voor stoofschotels, sausen of het opwarmen van gerechten.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen,

schoonmaakhandelingen, enz.). Door op de toets te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan.

Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering

uitschakelen: druk even op de toets Ⓑ. Het controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.

Uitschakelen kookplaat

Druk op de toets, het apparaat gaat uit.

Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

Praktische tips voor het gebruik van het apparaat

Om optimale resultaten te bereiken met de kookplaat:

- Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Pannensensor

leder kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende controlelampje kan betekenen:

• dat de pan niet geschikt is
- dat de pan een te kleine diameter heeft
- dat de pan niet goed aansluit

Aanwijzers van de resterende warmte

leder kookgedeelte is voorzien van een aanwijzer van de resterende warmte. Deze aanwijzer geeft aan welke kookzones nog heet zijn. Als het vermogensdisplay

H toont dan is het kookgedeelte nog warm. Het is bijvoorbeeld mogelijk een gerecht warm te houden of boter of chocolade te laten smelten. Met het afkoelen

van het kookgedeelte zal het vermogensdisplay tonen. Het display gaat uit wanneer de kookzone voldoende is afgekoeld.

Oververhitting

In het geval van oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit en

verschijnt op het display F gevolgd door een knipperend nummer. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur tot op een acceptabel niveau is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer "0".

B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 5 uur uitgaan, de plaat linksvoor na 8 uur.

Vermogensniveau	Begrenzing van de werkingsduur in uren
19
2	8
3	7
4	6
5	5
6	4
7	3
8	2
91

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt,
  • gemors op het bedieningspaneel,
• een lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. Als de oorzaak van de storing niet wordt verwijderd blijft het geluidssignaal gaan en wordt het kookvlak uitgeschakeld.

Praktische kooktips

Koken op zeer hoog vuur
		Koken met een snelkookpan	Frituren
	8	Snelkookpan
		Grillen	Koken
Koken op hoog vuur	8
		Crêpes	Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)
Koken op middelmatig vuur	7
		Snel indikken (vloeibare sauzen)
		Koken van water (pasta, rijst, groente)
		Melk
	6
		Langzaam indikken (gebonden sauzen)
	5
		Au bain-marie koken	Koken met snelkookpan, na het sissen
Koken op laag vuur	4
		Koken op laag vuur (stoofschotels)	Opwarmen van gerechten
Koken op zeer laag vuur	2
		Chocoladesaus	Warm houden van gerechten

Voorzorgsmaatregelen en advies

NL

! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

CE Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen
• 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Algemene veiligheidsmaatregelen

!Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).
• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op

het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Als de kookplaat halogene kookzones heeft moet u vermijden er lang naar te kijken.
• Voorkom dat kinderen met het apparaat spelen.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.
- Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.
- Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
- Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.
- Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal(alleen bij modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten.

Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar moet halen:

1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingsshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.

Technische beschrijving van de modellen

NL

In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten	VRA 640 CVRA 640 X		VRA 641 D BVRA 641 D CVRA 641 D X
Kookgedeeltes Vermogen (in W) Diameter (in mm) Vermogen (in W) Diameter (in mm)
Linksachter	H	2300	HD 2200/1000 210	210/140
Rechtsachter H 1400	160 H 1400	160
Linksvoor	H 1200 145 H 1200		145
Rechtsvoor	H 1800 180 H 1800		180
Totaal vermogen	6700		6600

Kookplaten	VEA 645 D C		VRA 631 T BVRA 631 T X
Kookgedeeltes Vermogen (in W) Diameter (in mm) Vermogen (in W) Diameter (in mm)
Linksachter	AD 2200/800	210/140
Rechtsachter	H 1400	160	H 1400	160
Centraal links			HT 2700/1950/1050	270/210/145
Linksvoor	H 1200	145
Rechtsvoor	H 1800	180	H 1800	180
Totaal vermogen	6600		5900

Legenda:

H = hilight enkel

HD = hilight dubbel

HT = hilight drievoudig

AD = dubbel halogeen

Portuguks,1

Polski, 13

Nederlands,25

Русский, 37

VEA 645 D C

VRA 631 T B

VRA 631 T X

VRA 640 C

VRA 640 X

VRA 641 D B

VRA 641 D C

VRA 641 D X

Содержание

Монтаж, 38-40

Расположение
