LED3905 - Telewizor Manta - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor LED
Marka	Manta
Model	LED3905
Przekątna ekranu	39 cali (99 cm)
Rozdzielczość ekranu	1366 x 768 pikseli (HD Ready)
Proporcje obrazu	16:9
Typ podświetlenia	LED
Częstotliwość odświeżania	60 Hz
Wejścia HDMI	2 x HDMI (1.4)
Porty USB	1 x USB 2.0
Inne złącza	1 x VGA, 1 x SCART, 1 x Composite AV, 1 x wyjście słuchawkowe
Wyjście audio	2 x 8 W głośniki
Zasilanie	220-240 V, 50/60 Hz
Pobór mocy (typowy)	45 W
Pobór mocy w trybie czuwania	< 1 W
Klasa efektywności energetycznej	A+
Wymiary (z podstawą)	886 x 571 x 200 mm
Waga (z podstawą)	6.8 kg
Standard VESA	VESA 200 x 200 mm
Pilot zdalnego sterowania	W zestawie
Wbudowany tuner	DVB-T2/C (MPEG4)
Instrukcja czyszczenia	Przecierać miękką suchą szmatką; nie używać agresywnych środków chemicznych.
Uwaga dotycząca bezpieczeństwa	Umieścić na stabilnej powierzchni; nie blokować otworów wentylacyjnych.
Możliwość naprawy	Wymiana podstawy i podstawowych komponentów możliwa; patrz instrukcja serwisowa.

Często zadawane pytania - LED3905 Manta

Jak podłączyć telewizor do dekodera satelitarnego lub kablowego?

Użyj kabla HDMI dla najlepszej jakości. Podłącz jeden koniec do wyjścia HDMI dekodera, a drugi do dowolnego portu HDMI w telewizorze. Następnie wybierz odpowiednie źródło HDMI za pomocą przycisku Źródło na pilocie.

Czy mogę odtwarzać pliki multimedialne przez USB?

Tak, włóż dysk USB do portu USB, następnie naciśnij USB na pilocie lub przejdź do menu odtwarzacza multimediów. Obsługiwane formaty to MP4, AVI, MKV, JPEG i MP3.

Jak czyścić ekran telewizora?

Wyłącz telewizor i poczekaj, aż ostygnie. Użyj miękkiej, suchej ściereczki z mikrofibry, aby delikatnie przetrzeć ekran. Nie używaj wody, alkoholu ani ręczników papierowych.

Dlaczego ekran telewizora jest czarny?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony i czy lampka czuwania świeci. Jeśli nie, spróbuj innego gniazdka. Upewnij się, że wybrano właściwe źródło sygnału za pomocą przycisku Źródło.

Jak przeprowadzić skanowanie kanałów?

Naciśnij przycisk Menu, przejdź do Ustawienia > Kanały > Auto skanowanie (lub Auto strojenie). Wybierz typ anteny (DVB-T) i rozpocznij skanowanie.

Czy mogę zamontować ten telewizor na ścianie?

Tak, ten telewizor obsługuje uchwyt ścienny VESA 200x200 mm (nie dołączony). Użyj odpowiednich śrub i upewnij się, że ściana utrzyma ciężar.

Jak podłączyć zewnętrzne głośniki?

Użyj gniazda słuchawkowego 3,5 mm dla zewnętrznych głośników za pomocą adaptera słuchawkowego na RCA lub użyj wyjścia optycznego, jeśli jest dostępne. Dostosuj ustawienia audio w menu.

Czy telewizor ma wyłącznik czasowy?

Tak, naciśnij przycisk Timer na pilocie (jeśli dostępny) lub przejdź do Ustawienia > Czas > Wyłącznik czasowy i ustaw czas automatycznego wyłączenia.

Co zrobić, jeśli pilot przestanie działać?

Najpierw wymień baterie AAA. Jeśli nadal nie działa, sprawdź, czy nie ma przeszkód między pilotem a czujnikiem telewizora. Możesz także tymczasowo użyć przycisków na telewizorze.

Jak włączyć tryb oszczędzania energii?

Naciśnij przycisk Menu, przejdź do Obraz lub Ustawienia eko i wybierz Oszczędzanie energii lub Tryb eko. Zmniejszy to jasność i pobór mocy.

INSTRUKCJA OBSŁUGI LED3905 Manta

1. Umieść telewizor w pokoju tak, aby światło nie padało bezpośrednio na monitor. Całkowita ciemność lub odbijające się światło może powodować przemęczenie oczu. Dla komfortu oglądającego zalecane jest delikatne, niebezpośrednie oświetlenie.
2. Ustaw odbiornik w odległości od ściany tak, aby umożliwiać wentylację.
3. Unikaj nadmiernie ciepłych miejsc, aby zapobiec ewentualnym uszkodzeniom obudowy lub przedwczesnym awariom części.
4. Telewizor może być podłączony do napięcia 100-240V\~ 50/60HZ.
5. Nie ustawiaj telewizora blisko źródeł ciepła takich jak grzejniki, wywietrzniki, bezpośrednie promienie słoneczne, a także w miejscach bez wentylacji powietrza. Kiedy telewizor jest włączony, nie zakrywaj otworów wentylatora.
6. Po odłączeniu od prądu czerwony wskaźnik będzie świecić przez 30 sekund. W tym czasie nie podłączaj ponownie telewizora dopóki wskaźnik całkowicie nie zgaśnie. Dziękiujemy bardzo za uwagę!

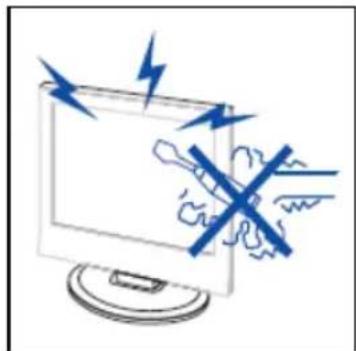

Urządzenie wymaga zastosowania źródła wysokiego napięcia. Nie zdejmuj obudowy produktu. W przypadku konieczności naprawy, zwrócić się do wykwalifikowanego serwisanta.

Aby zapobiec pożarowi lub niebezpieczeństwu porażenia prądem, nie wystawiaj telewizora na deszcz, a także nie umieszczaj go w wilgotnych miejscach. Nie stawiaj na telewizorze przedmiotów wypełnionych cieczą, takich jak wazony.

Nie wkładaj żadnych przedmiotów do otworów telewizora. Nie wylewaj żadnych cieczy na odbiornik telewizyjny.

Unikaj wystawiania odbiornika na bezpośrednie działanie promieni słonecznych lub innych źródcł ciepła. Nie stawiaj telewizora bezpośrednio na sprzętach wytwarzających ciepło, np. magnetofonie lub wzmacniaczu. Nie zasłaniaj otworów wentylacyjnych znajdujących się w tylnej pokrywie. Wentylacja jest niezbędna, aby zapobiec awarii części elektrycznych. Nie przygniataj kabla zasilającego telewizorem ani innymi ciężkimi przedmiotami.

Nie stawaj, nie opieraj się i nie popychaj urządzenia ani jego stojaka. Zwracaj szczególnie uwagę na dzieci.

Nie stawiaj telewizora na niestabilnych stojakach, półkach lub stołach. Osoba, na którą spadnie telewizor może doznać poważnych obrażeń, a telewizor może ulec uszkodzeniu.

Jeśli produkt nie jest używany przez dłuższy czas, zaleca się odłączenie go od prądu.

Urządzenie posiada szklany panel LED. W związku z tym, może się on zbić w przypadku upuszczenia lub uderzenia. Jeżeli ekran się potłucze, uważaj, aby nie skaleczyć się kawałkami szkła.

Przyciski panelu sterowania i ich funkcje

VOL+ : Pogłaśnianie.

VOL- : Ściszanie.

CH+: Kolejny kanał telewizyjny.

CH- : Poprzedni kanał telewizyjny.

MENU: Przejdź do menu głównego.

SOURCE: Wybierz sygnał na wejściu.

POWER: Włącz i wyłącz telewizor.

Podłączenie do portów

1. Wyjście na słuchawki.
2. Wejście SCART.
3. Wejście PC AUDIO.
4. Wejście VGA.
5. Wyjście COAX.
6. Antena telewizyjna.
7. Wejście HDMI 1.
8. Wejście HDMI 2.
9. Wejście HDMI 3.
10. Wejście USB.
11. Wejście Mini-AV&AUDIO.
12. Wejście Mini-YPBPR.
13. Wejście modułu CI.

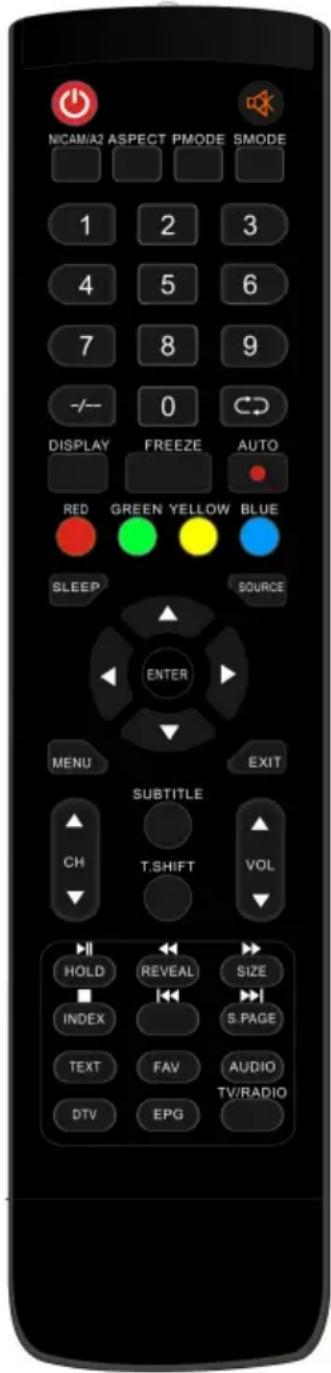

SUBTITLE: Włączanie i wyłączanie napisów. (Opcja dostępna jedynie w modelach z systemem telewizji cyfrowej).

T.SHIFT: Zatrzymanie bieżącego programu w telewizji cyfrowej i rozpoczynanie nagrywanie w tle. (Opcja dostępna jedynie w modelach z systemem telewizji cyfrowej).

HOLD: Zatrzymanie kilkustronicowego fragmentu na ekranie w trybie telegazety. (Opcja dostępna jedynie w Europie).

PLAY: Rozpoczynanie odtwarzania Mediów lub włączanie pauzy.

(Opcja dostępna jedynie w modelach z funkcją Media).

REVEAL: Wyświetlanie ukrytych informacji na stronie telegazety. Nacisnąć ponownie, aby ukryć informacje.

: Przewijanie do tyłu. (Opcja dostępna jedynie w modelach z funkcją Media).

SIZE: Wyświetlanie góry, dołu lub całej strony, aby ułatwić czytanie w trybie telegazety.

: Przewijanie do przodu. (Opcja dostępna jedynie w modelach z funkcją Media).

INDEX: Nacisnąć przycisk, aby przejść do spisu treści w

telegazecie.

☐ : Zatrzymanie odtwarzania Mediów. (Opcja dostępna

jedynie w modelach z funkcją Media).

: Przejście do poprzedniego rozdziału. (Opcja dostępna jedynie w modelach z funkcją Media).

S.PAGE: Użycie funkcji SUBCODE w tekście po wejściu w tryb tekstowy.

: Przejście do następnego rozdziału. (Opcja dostępna jedynie w modelach z funkcją Media).

TEXT: Nacinać, aby przejść do trybu telegazety.

FAV: Przejście do „Favourite List” (listy ulubionych).

AUDIO: Wybór dźwięku w systemie telewizji cyfrowej. (Opcja dostępna jedynie w modelach z systemem telewizji cyfrowej).

DTV : Przejście do systemu telewizji cyfrowej.

Uwaga: Nacisnąć, aby wyświetlić „Record List” (listę nagrań) w systemie telewizji cyfrowej.

EPG: Przejście do elektronicznego program telewizyjnego. (Opcja dostępna jedynie w modelach z systemem telewizji cyfrowej).

TV/RADIO: Przełączanie pomiędzy telewizją a radiem. (Opcja dostępna jedynie w modelach z systemem telewizji cyfrowej).

Kanaly

Naciśnij przycisk „Menu”, aby wyświetlić menu główne. Naciśnij przycisk ◀ / ▶ aby wybrać kanał w głównym menu.

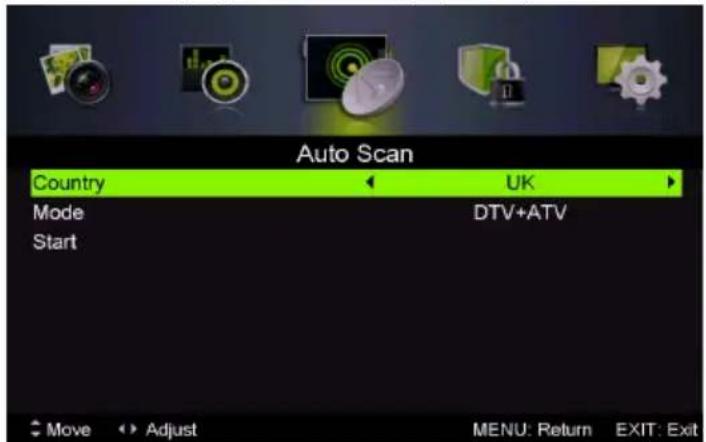

1. Automatyczne skanowanie

Naciśnij przycisk ▲/▼ by wybrać automatyczne skanowanie.

Naciśnij przycisk ▲/▼ by wybrać państwo i naciśnij przycisk ▲/▼ by wybrać tryb.

Naciśnij przycisk ▲/▼ a następnie przycisk ▶ by rozpocząć skanowanie. Naciśnij przycisk „Menu” lub „Exit” by zatrzymać.

Uwaga: Przeszukiwanie platformy zajmie dużo czasu. Prosimy o cierpliwość!

Możesz wybrać typ dźwięku według własnych upodobań.

Naciśnij przycisk „Menu”, aby wejść do menu ekranowego. Następnie naciśnij przycisk

◀/▶, aby wybrać menu „Sound” (dźwięk).

1. Naciśnij przycisk ▲/▼ , aby wybrać „Sound Mode” (tryb dźwięku) i naciśnij przycisk ◀/► by wybrać tryb.

2. Naciśnij przycisk ▲/▼, aby wybrać „Treble” (tony wysokie) i naciśnij przycisk ◀/►, by wybrać odpowiednie ustawienia.

3. Naciśnij przycisk ▲/▼ aby wybrać „Bass” (tony niskie) i naciśnij przycisk ◀/► ,by wybrać odpowiednie ustawienia.

4. Naciśnij przycisk ▲/▼ aby wybrać „Balance” (balans) i naciśnij przycisk ◀/▶ ,by dopasować ustawienia.

5. Naciśnij przycisk ▲/▼, aby wybrać „Surround Sound” (dźwięk przestrzenny) i przycisk ◀/►, aby wybrać opcje „On”, aby go włączyć lub „Off”, aby go wyłączyć.

6. Naciśnij przycisk ▲/▼, aby wybrać „EQ Settings” (ustawienia trybu EQ) i przycisk ◀/►, by wejść do menu i dopasować ustawienia EQ.

7. Naciśnij przycisk ▲/▼ , aby wybrać „AVL” (automatyczne utrzymywanie poziomu głośności) i przycisk ◀/► , aby wybrać opcje „On”, aby go włączyć lub „Off”, aby go wyłączyć.

8. Naciśnij przycisk ▲/▼, aby wybrać standard „SPDIF” (cyfrowy format interfejsu) i naciśnij przycisk ◀/►, by dopasować ustawienia.

9. Naciśnij przycisk ▲/▼, aby wybrać „Audio Description” (opis audio) i naciśnij przycisk ▶, bay wejść do podmenu.

10. Naciśnij przycisk ▲/▼ , aby wybrać „Sound type” (typ dźwięku) i naciśnij przycisk ▶, aby zatwierdzić.

BLOKADY

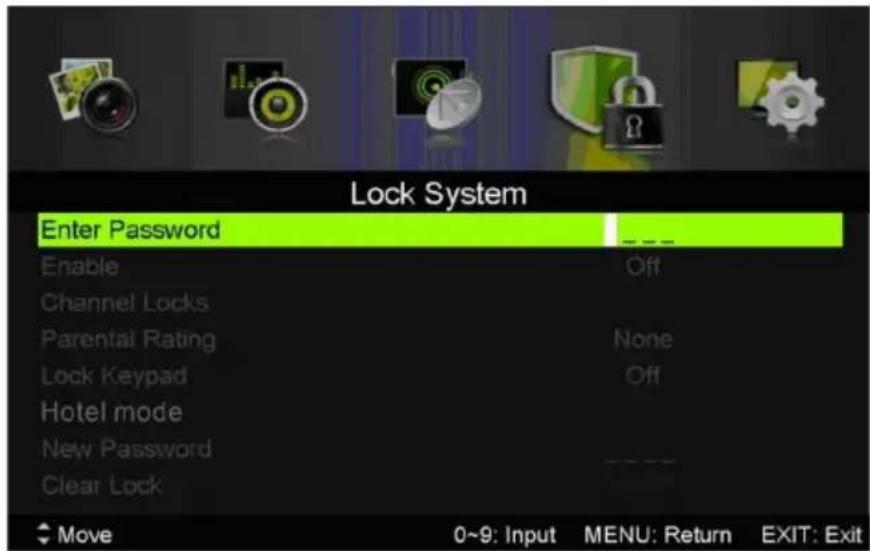

Naciśnij przycisk „Menu”, aby wejść do menu ekranowego. Następnie naciśnij przycisk ◄/▶, aby wybrać „Lock System” (system blokowania). Domyślne hasło to „0000”.

Uwaga: Hasło administratora to „8899”.

1. Naciśnij przycisk▲/▼, aby wybrać „Enable” (zezwól) i przycisk ◀/►, aby wybrać „On”, aby włączyć blokadę lub „Off”, aby ją wyłączyć.
2. Naciśnij przycisk▲/▼ , aby wybrać „Channel locks” (blokadę kanałów) i przycisk▶ , aby wybrać kanał lub kanały, które chcesz zablokować.
3. Naciśnij przycisk▲/▼, aby wybrać „Parenting Rating” (ocenę rodzicielską) i naciśnij przycisk ◀/▶, aby dokonać ustawień.
4. Naciśnij przycisk▲/▼, aby wybrać „Lock KeyPad” (blokadę klawiszy), a następnie wybierz klawisz „On” lub „Off”. Klawisze będą nieaktywne, jeśli wybierzesz opcję „On”.
5. Naciśnij przycisk▲/▼, aby wybrać „Hotel Mode” (tryb hotelowy) i naciśnij przycisk ▶, aby wejść do ustawień podmenu.
6. Naciśnij przycisk▲/▼, aby wybrać „New Password” (nowe haśło) i ustawić nowe haśło.
7. Naciśnij przycisk▲/▼, aby wybrać „Clear Lock” (zdejmij blokadę) i naciśnij przycisk ▶, aby zdjąć blokadę.

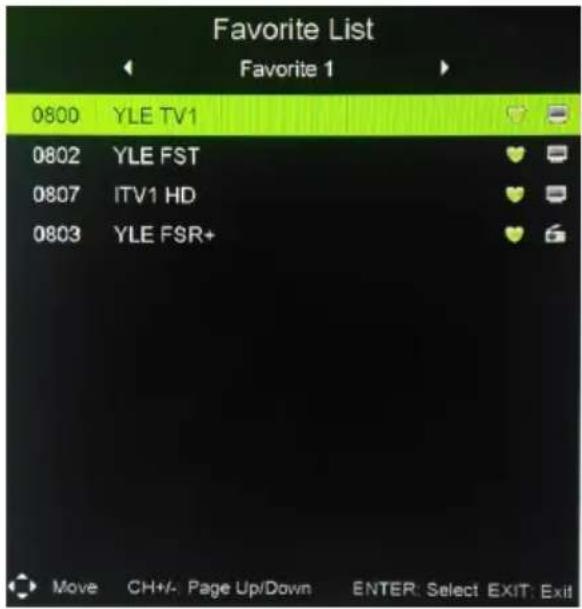

W systemie telewizji cyfrowej, użytkownicy mogą wejść w Listę ulubionych po naciśnięciu przycisku „FAV”.

Informacje o programie

W systemie telewizji cyfrowej, możesz nacisnąć przycisk „display” (wyświetl), aby wyświetlić informacje o kanale. Okno z informacjami o programie wygląda następująco:

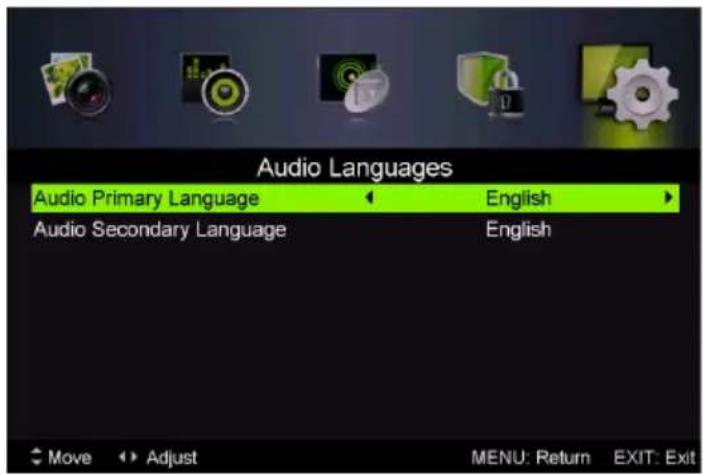

W systemie telewizji cyfrowej, użytkownicy mogą wejść do menu „Setup” (ustawienia) i przejść do menu „Audio Language” (język fonii). Okno „Audio Language” jest przedstawione na obrazku. Naciśnij przycisk ▲/▼, aby wybrać menu „Audio Language”.

ELEKTRONICZNY PRZEWODNIK UŻYTKOWNIKA (EPG) dostarcza informacje o programach transmitowanych w danej chwili lub w przyszłości. System wyświetli okno „EPG” po naciśnięciu przycisku „EPG”. Informacje o dacie i godzinie są wyświetlane po prawej stronie okna. Lewa strona wyświetla wszystkie kanały. Prawa strona pokazuje programy na danym kanale. Wybrany program jest również wyświetlany na górze ekranu.

1. Naciśnij przycisk strzałki, aby wybrać program. Możesz nacisnąć czerwony przycisk by wejść w tryb nagrywania. Naciśnij zielony przycisk, aby wyświetlić szczegóły programu. Naciśnij żółty przycisk, aby sprawdzić szczegóły nagrania na „PVR’s Schedule List” (list nagrań). Naciśnij niebieski przycisk, aby sprawdzić ustawienia.
2. Naciśnij przycisk strałki, aby wybrać „CH” (kanał) i naciśnij przycisk strzałki, aby wybrać numer kanału, którego bieżący program chcesz sprawdzić.

Napisy

Jeśli źródłem sygnału jest telewizja cyfrowa, użytkownicy mogą przejść do ustawień napisów. Uwaga: Obrazki dotyczące funkcji zostały zamieszczone jedynie w celach informacyjnych.

Naciśnij przycisk ◀ / ▶ , aby wybrać wspólny interfejs. Następnie naciśnij „Enter”, aby przejść do podmenu. Opcja dostępna jest jedynie wraz z kartą CI w telewizji cyfrowej.

USB Funkcje

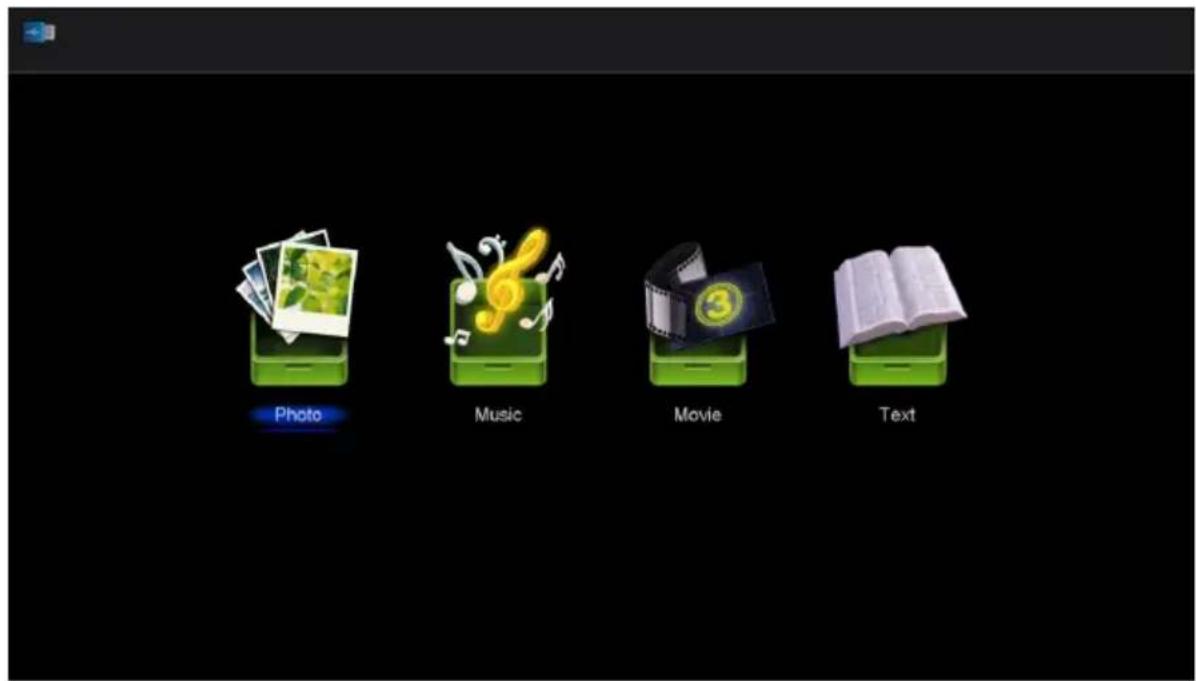

Naciśnij przycisk „SOURCE” (źródło), aby zmienić źródło „MEDIÓW”.

Zdjęcia

1. Naciśnij przycisk ◀ / ▶, aby wejść w opcję „PHOTO” (zdjęcia), a następnie naciśnij przycisk „Enter”, aby przejść do menu tej funkcji.
2. Naciśnij przycisk ◀ / ▶ , aby wybrać dysk, który chcesz oglądać, a następnie naciśnij przycisk „Enter”, aby wejść do menu tej funkcji.
   3.Naciśnij niebieski przycisk, aby wejść do podmenu i dokonać ustawień.
   4.Naciśnij przycisk „EXIT”, aby wrócić do poprzedniego menu.

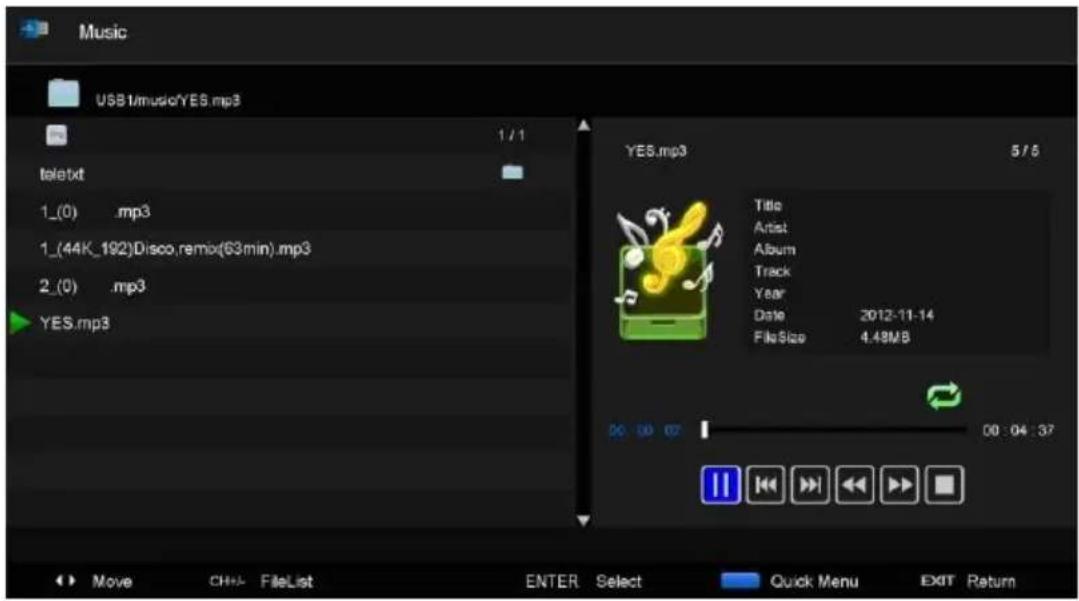

Muzyka

1. Naciśnij przycisk ◀ / ▶ ,aby wybrać „Music” (muzyka) w menu głównym. Następnie naciśnij przycisk „Enter”, aby przejść do menu tej funkcji.
2. Naciśnij przycisk ◀ / ▶ , aby wybrać dysk, który chcesz oglądać, a następnie naciśnij przycisk „Enter”, aby wejść do menu tej funkcji.
3. Naciśnij niebieski przycisk, aby wejść do podmenu i dokonać ustawień.
4. Naciśnij przycisk „Exit”, aby wrócić do poprzedniego menu.

Film

1. Naciśnij przycisk ◀ / ▶, aby wybrać „MOVIE” (film) w menu głównym. Następnie naciśnij przycisk „Enter”, aby przejść do menu tej funkcji.
2. Naciśnij przycisk ◀ / ▶ aby wybrać dysk, który chcesz oglądać, a następnie naciśnij przycisk „Enter”, aby wejść do menu tej funkcji.
3. Naciśnij niebieski przycisk, aby wejść do podmenu i dokonać ustawień.
4. Naciśnij przycisk „Exit”, aby wrócić do poprzedniego menu.

Text

1. Naciśnij przycisk ◀ / ▶, aby wybrać „Text” (tekst) w menu głównym. Następnie naciśnij przycisk „Enter”, aby przejść do menu tej funkcji.
2. Naciśnij przycisk ◀ / ▶ aby wybrać dysk, który chcesz oglądać, a następnie naciśnij przycisk „Enter”, aby wejść do menu tej funkcji.
3. Naciśnij niebieski przycisk, aby wejść do podmenu i dokonać ustawień.
4. Naciśnij przycisk „Exit”, aby wrócić do poprzedniego menu.

PVR Nagrywanie

W systemie telewizji cyfrowej, naciśnij przycisk „Menu”, aby wejść do menu ekranowego. Następnie naciśnij przycisk ◀ / ▶, aby wybrać menu „Setup” (ustawienia).

1. Naciśnij przycisk ◀ / ▶, aby wybrać „PVR Settings” (ustawienia nagrywania) i naciśnij przycisk „Enter” lub ▶, aby przejść do podmenu.

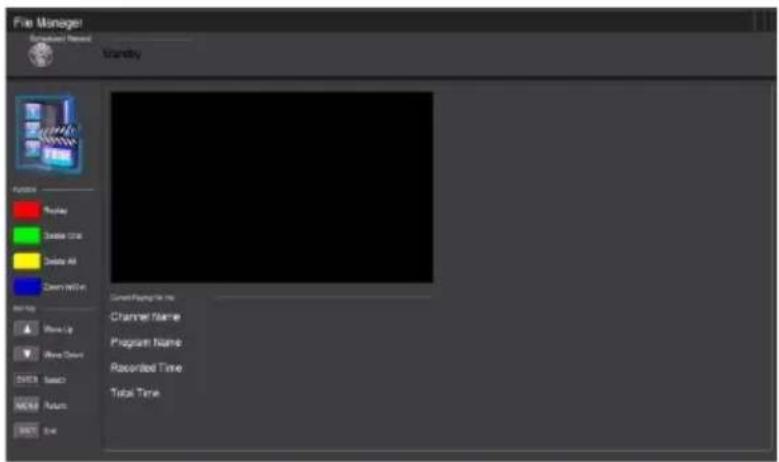

a) Naciśnij przycisk ◀ / ▶, aby wybrać „File Manager” (manager plików) i naciśnij przycisk „Enter”, aby sprawdzić system plików nagrywania.

b) Naciśnij przycisk ◀ / ▶ , aby wybrać „Device List” (listę urządzeń) i naciśnij przycisk „Enter”, aby przejść do podmenu.

c) Naciśnij przycisk ◀ / ▶ , aby wybrać „Scheduled Record” (zaplanowane nagrywanie) i naciśnij przycisk „Enter”, aby przejść do ustawień.

1. Dysk U podczas formatowania zostanie sformatowany. Prosimy nie przechowywać ważnych plików na dysku U.
2. Naciśnij przycisk „ po raz pierwszy, aby rozpocząć nagrywanie, a po raz drugi, aby zmniejszyć ikonę oznaczającą nagrywanie. Pomimo, że ikona będzie mniejsza, program będzie w dalszym ciągu nagrywany.

Specyfikacja

Wejście RGB

Tryb Rozdzielczość Częstotliwość pozioma	(KHz)	Częstotliwość pionowa (HZ)
DOS 720x400 31,5 70
VGA 640x480 31,5 60
SVGA 800x600 37,9 60
XGA 1024x768 48,4 60
WXGA 1360x768 47,7 60

Wejście HDMI

Tryb Rozdzielczość Częstotliwość pozioma		(KHz)	Częstotliwość pionowa (HZ)
VGA 640 x 480	31,47 59,94
480i 720 x480i	15,73 59,94/60
576i 720 x 576i	15,63 50
480p 720 x480p	31,47 59,94/60
576p 720 x 576p	31,26 50
720p	1280 x 720p	37,50	50
		44,96	59,94/60
1080i	1920 x 1080i	28,13	50
		33,75	59,94/60
1080p	1920 x 1080p	56,25	50
		67,5	59,94/60

Wejście YPbPr

Tryb Rozdzielczość Częstotliwość pozioma		(KHz)	Częstotliwość pionowa (HZ)
480i 720 x480i	15,73 59,94/60
576i 720 x 576i	15,63 50
480p 720 x480p	31,47 59,94/60
576p 720 x 576p	31,26 50
720p	1280 x 720p	37,50	50
		44,96	59,94/60
1080i	1920 x 1080i	28,13	50
		33,75	59,94/60
1080p	1920 x 1080p	56,25	50
		67,5	59,94/60

KARTA PRODUKTU

LED3905

Producent: Manta S.A.

Model: LED3905

Klasa energetyczna: A

Przekątna ekranu: 39"; 99cm

Zużycie energii w trybie pracy: 59W

Roczne zużycie energii: 86kWh/rok

Zużycie energii w trybie czuwania: ≤0,5 W

Rozdzielczość ekranu 1366x768

Prawidłowa utylizacja urządzenia.

To oznaczenie informuje, że produktu nie należy utylizować wraz z odpadami z gospodarstw domowych w całej Unii Europejskiej. Aby uniknąć ewentualnych szkód dla środowiska i człowieka spowodowanych niekontrolowaną utylizacją odpadów, należy poddawać je odpowiedzialnemu odzyskowi w celu zadbania o zrównoważone ponowne wykorzystanie surowców materiałowych. Aby zwrócić wykorzystane urządzenie, należy skorzystać z odpowiednich systemów zwrotu i zbiórki odpadów lub skontaktować się ze sprzedawcą urządzenia. W takim punkcie istnieje możliwość poddania wyrobu odzyskowi w sposób bezpieczny dla środowiska.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.
