LED2403 - Telewizor Manta - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor LED
Model	LED2403
Marka	Manta
Przekątna ekranu	24 cale (61 cm przekątna)
Rozdzielczość ekranu	1366 x 768 pikseli
Klasa efektywności energetycznej	A
Pobór mocy w trybie włączonym	23 W
Pobór mocy w trybie czuwania	< 0.5 W
Roczne zużycie energii	33 kWh/rok
System telewizyjny	PAL / SECAM
Moc wyjściowa audio	5 W + 5 W (stereo)
Złącza wejściowe	HDMI, VGA, AV, USB, CI, SCART (różne), COAXIAL, ANT
Pilot zdalnego sterowania	W zestawie (2 baterie AAA)
Kompatybilność z uchwytem ściennym	Standard VESA (śruby nie są dołączone)
Tryby obrazu	Standardowy, Użytkownika itp.
Tryby dźwięku	Standardowy, Użytkownika itp.
Funkcja PVR	Tak (przez USB)
Funkcja przesunięcia czasowego	Tak (przez USB)
Teletekst	Tak
Kontrola rodzicielska	Tak (blokada PIN)
Wyłącznik czasowy	Tak (15 min do 2 godzin)
Czyszczenie	Czyścić tylko suchą ściereczką
Środki ostrożności	Patrz instrukcja; unikać wody, ciepła i blokowania wentylacji
Serwisowanie	Skontaktować się z wykwalifikowanym personelem serwisowym

Często zadawane pytania - LED2403 Manta

Jak skonfigurować telewizor po raz pierwszy?

Umieść telewizor na stabilnej powierzchni, która utrzyma jego ciężar. Podłącz kabel antenowy do gniazda ANT 75 i wtyczkę zasilacza do gniazdka sieciowego (100-240V, 50/60Hz). Naciśnij przycisk Power na telewizorze lub pilocie, aby go włączyć. Postępuj zgodnie z menu Szybka konfiguracja na ekranie, aby wybrać język, kraj i przeprowadzić Automatyczne strojenie w celu wyszukania kanałów. Jeśli zablokowane, użyj domyślnego kodu PIN 0000.

Jak używać pilota zdalnego sterowania?

Włóż dwie baterie AAA do pilota, dopasowując końcówki + i -. Skieruj pilota w stronę czujnika telewizora. Użyj POWER do włączania/wyłączania w tryb czuwania, 0-9 do wyboru kanałów, VOL+/VOL- do regulacji głośności, CH+/CH- do zmiany kanałów. Naciśnij MENU, aby uzyskać dostęp do ustawień, SOURCE do przełączania źródeł, oraz P.MODE/S.MODE do zmiany trybów obrazu/dźwięku. Pilot obsługuje wszystkie funkcje telewizora, chyba że zaznaczono inaczej.

Jak dostosować ustawienia obrazu?

Naciśnij MENU, wybierz Obraz za pomocą ▲/▼, a następnie naciśnij ENTER. Użyj ▲/▼, aby podświetlić opcje takie jak Kontrast, Jasność, Kolor, Ostrość i Barwa. Reguluj za pomocą ◀/▶. Wybierz Tryb obrazu (Standardowy, Użytkownika itp.) bezpośrednio przyciskiem P.MODE. W trybie Użytkownika możesz modyfikować jasność, kontrast, ostrość i kolor. Inne opcje obejmują Wzmocnienie kontrastu, Temperaturę barwową i DNR.

Jak nagrywać programy za pomocą funkcji PVR?

Włóż urządzenie pamięci USB do portu USB. W trybie DTV naciśnij przycisk REC na pilocie, aby rozpocząć Bezpośrednie nagrywanie. Pojawi się menu nagrywania; możesz wstrzymać (PLAY/PAUSE), zatrzymać (STOP) lub przewijać do przodu/do tyłu (FF/FR). Aby zaplanować nagrywanie, przejdź do MENU > APLIKACJE > Programowanie timerów i ustaw zadanie Nagrywanie subskrybowane. Telewizor automatycznie włączy się, aby nagrać, jeśli jest w trybie czuwania. Nagrywanie zatrzymuje się, gdy USB jest pełne.

Jak korzystać z funkcji przesunięcia czasowego?

Po włożeniu urządzenia pamięci USB naciśnij przycisk PLAY/PAUSE podczas oglądania DTV, aby wstrzymać transmisję na żywo i uruchomić Timeshift. Użyj elementów sterujących pilota, takich jak FF, FR i PLAY/PAUSE, aby nawigować. Naciśnij raz STOP, aby przeskoczyć do transmisji na żywo, drugi raz, aby zatrzymać przesunięcie czasowe. Timeshift zatrzymuje się, jeśli brakuje miejsca na USB.

Co zrobić, jeśli nie ma obrazu ani dźwięku?

Najpierw sprawdź podłączenie anteny z tyłu telewizora. Spróbuj innych kanałów, aby sprawdzić, czy problem dotyczy nadawania. Zwiększ głośność i sprawdź stan wyciszenia. Jeśli obraz jest zaszumiony lub zniekształcony, zmień kierunek anteny lub użyj anteny zewnętrznej. W przypadku braku koloru, zwiększ kontrast i jasność. W trybie PC (VGA) upewnij się, że kabel jest prawidłowo podłączony, a rozdzielczość komputera jest zgodna. Jeśli problemy nie ustąpią, odłącz telewizor na 30 sekund i podłącz ponownie.

Jak podłączyć urządzenia zewnętrzne?

Użyj odpowiedniego wejścia w telewizorze: HDMI dla dekoderów lub Blu-ray, AV dla starszych urządzeń (composite), VGA i PC Audio dla komputerów, YPbPr dla komponentowego wideo (jeśli dostępne), SCART dla urządzeń europejskich oraz USB do odtwarzania multimediów lub PVR. Podłącz urządzenie i naciśnij SOURCE, aby wybrać odpowiednie źródło. W przypadku telewizji cyfrowej podłącz antenę do ANT 75.

Jak wykonać reset do ustawień fabrycznych?

Naciśnij MENU, przejdź do Ustawienia, a następnie wybierz Reset TV. Naciśnij ENTER, wprowadź PIN, jeśli zablokowane (domyślnie 0000), i potwierdź. Przywraca to wszystkie ustawienia fabryczne, usuwając listy kanałów i preferencje użytkownika.

Jak zmienić kod PIN?

Naciśnij MENU, przejdź do PREFERENCJE > Ustawienia PIN. Wprowadź Stare hasło (domyślnie 0000), a następnie wprowadź Nowe hasło i potwierdź. W przypadku powodzenia pojawi się komunikat potwierdzający. Użyj tego kodu PIN do Kontroli rodzicielskiej i innych zablokowanych funkcji.

Jak zamontować telewizor na ścianie?

Połóż telewizor ekranem do dołu na miękkiej tkaninie. Odkręć śruby podstawy i odłącz podstawę. Przymocuj uchwyt ścienny zgodny z VESA do telewizora, używając czterech otworów na śruby z tyłu (patrz instrukcja w celu dobrania rozmiaru śrub). Wywierć otwory w ścianie zgodnie z uchwytem, włóż kołki rozporowe i śruby (nie dołączone), a następnie zawieś telewizor. Upewnij się, że ściana może utrzymać ciężar telewizora, a montaż powinien być wykonany przez wykwalifikowaną osobę, aby uniknąć obrażeń.

INSTRUKCJA OBSŁUGI LED2403 Manta

Instrukcja obsługi / User's manual

Zasady bezpieczeństwa

Witamy

Gratulacje! Stałeś się właścicielem jednego z najnowocześniejszych wyrobów telewizji wysokiej rozdzielczości dostępnych na rynku. Aby jak najbardziej ułatwić konfigurację urządzenia, chcielibyśmy zapoznać Cię z różnymi cechami i funkcjami tego niezwykłego wyrobu. Przeczytaj dokładnie tę instrukcję i schowaj ją w bezpiecznym miejscu w celu wykorzystania w przyszłości.

Dziękujemy za zainteresowanie i mamy nadzieję, że będziesz zadowolony z wyrobu.

Ostrzeżenie

UWAGA: ABY ZMNIEJSZYĆ RYZKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY (LUB TYLNEJ PŁYTY). WEWNĄTRZ URZĄDZENIA NIE MA ŻADNYCH CZĘŚCI, KTÓRE MOŻE NAPRAWIĆ UŻYTKOWNIK. WSZYSTKIE CZYNNOŚCI SERWISOWE NALEŻY ZLECAĆ WYKWALIFIKOWANYM PRACOWNIKOM SERWISU

Ten symbol oznacza obecność w środku urządzenia wysokiego napięcia, którego wielkość może stwarzać ryzyko porażenia ludzi prądem elektrycznym.

Ten symbol oznacza, że do urządzenia dołączono dokumentację, zawierającą ważne informacje na temat jegdziałania i konserwacji (serwisowania).

OSTRZEŻENIE

ABY NIE DOPUŚCIĆ DO USZKODZEŃ, MOGĄCYCH SPOWODOWAĆ POŻAR LUB RYZYKO PORAŻENIA PRADEM, NIE WYSTAWIAĆ URZĄDZENIA NA DESZCZ LUB WILGOĆ. ZAGROŻENIE PORAŻENIEM PRADEM ELEKTRYCZNYM, NIE OTWIERAĆ.

UWAGA

Instrukcja serwisowa przeznaczona jest tylko dla wykwalifikowanego personelu serwisowego. Aby zmniejszyć ryzyko porażenia prądem, użytkownik nieposiadający odpowiednich kwalifikacji nie może wykonywać przy urządzeniu żadnych czynności, poza opisanymi w tej instrukcji obsługi.

UWAGA

Stojak przeznaczony jest do użytku tylko z tym odbiornikiem. Użycie z innym urządzeniem może zagrażać jego stabilności i grozić zranieniem ludzi.

OSTRZEŻENIE

-Nie narażać odbiornika na przenikanie do jego wnętrza cieczy i nie stawiać na nim żadnych naczyń wypełnionych woda (np. wazonów).

-Jest to urządzenie klasy B, co oznacza, że może ono powodować zakłócenia radiowe w mieszkaniu. W takim przypadku, użytkownik powinien zastosować odpowiednie środki zapobiegawcze. Dla ograniczenia ryzyka pożaru i porażenia prądem, nie wystawiać urządzenia na deszcz lub wilgoć.

OSTRZEŻENIE

-Nie narażać odbiornika na przenikanie do jego wnętrza cieczy i nie stawiać na nim żadnych naczyń wypełnionych wodą (np. wazonów).

-Jest to urządzenie klasy B, co oznacza, że może ono powodować zakłócenia radiowe w mieszkaniu. W takim przypadku, użytkownik powinien zastosować odpowiednie środki zapobiegawcze. Dla ograniczenia ryzyka pożaru i porażenia prądem, nie wystawiać urządzenia na deszcz lub wilgoć.

UWAGI FEDERALNEJ KOMISJI ŁĄCZNOŚCI (FCC)

Urządzenie zostało przebadane i stwierdzono jego zgodność z wartościami granicznymi dla urządzeń klasy B, zgodnie z Częścią 15 zasad FCC. Te wartości graniczne są tak dobrane, aby zapewnić dobrą ochronę przed szkodliwymi zakłóceniami w środowisku domowym, a także w otoczeniu handlowym, biurowym i przemysłowym. Urządzenie może generować, wykorzystywać i promieniować energię o częstotliwości radiowej i w razie podłączenia go niezgodnie z instrukcją, może powodować szkodliwe zakłócenia łączności radiowej. Jednak nie można zagwarantować, że takie zakłócenia nie występują w jakiejś konkretnej instalacji. W przypadku, gdy to urządzenie powoduje szkodliwe zakłócenia odbioru sygnału radiowego lub telewizyjnego, co można określić po jego wyłączeniu i włączeniu, zaleca się spróbować wyeliminować zakłócenia, wykonując jedną lub kilka z następujących czynności:

-zmienić kierunek lub miejsce ustawienia anteny odbiorczej,

-zwiększyć odstęp między urządzeniem a odbiornikiem, -podłączyć urządzenie do gniazdka w obwodzie innym, niż ten, do którego jest podłączony odbiornik, -zwrócić się o pomoc do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego. Wszelkie zmiany lub modyfikacje niezatwierdzone jednoznacznie przez stronę, jako zgodne, grożą utratą przez użytkownika prawa do używania urządzeń łączności. Podłączanie urządzeń peryferyjnych wymaga stosowania uziemionych i ekranowanych przewodów sygnałowych.

Ważne zasady bezpieczeństwa

Używając odbiornika, należy zawsze zachować ostrożność. Aby zmniejszyć r yzyko pożaru, porażenia prądem elektrycznym i innych obrażeń, zawsze pamiętaj o następujących środkach ostrożności podczas podłączania, używania lub konserwowania odbiornika TV.

③ Zapoznaj się z instrukcją obsługi i schowaj ją w bezpiecznym miejscu.
③ Przestrzegaj wszystkich ostrzeżeń.
③ Przestrzegaj wszystkich instrukcji.
③ Nie używaj telewizora w pobliżu wody.
③ Nie zasłaniaj otworów wentylacyjnych.
③ Podłącz odbiornik zgodnie z instrukcją producenta.
③ Nie ustawiaj go w pobliżu źródeł ciepła, np. kaloryferów, grzejników, pieców lub innych urządzeń wytwarzających ciepło (dotyczy też wzmacniaczy).
③ Nie lekceważ zabezpieczenia w postaci spolaryzowanej wtyczki lub wtyczki z uziemieniem. Wtyczka spolaryzowana posiada dwa płaskie wtyki, z których jeden jest szerszy. Wtyczka z uziemieniem ma dwa wtyki prądowe i bolec uziemiający. Szeroki wtyk lub bolec uziemiający służą do ochrony użytkownika. Jeśli wtyczka w dostarczoym urządzeniu nie pasuje do gniazdka, zwrócić się do elektryka o wymianę gniazdka starszego typu.

③ Zabezpiecz kabel zasilający w taki sposób, aby nie można było po nim chodzić, ani go przygnieść, zwłaszcza przy wtyczkach, oprawach oraz w miejscu, w którym kabel wychodzi z telewizora.

③ Używaj tylko dodatków i akcesoriów określonych przez producenta.

③ Używaj tylko w połączeniu z wózkiem, stojakiem, statywem lub sto- likiem

określonym przez producenta lub sprzedawanym razem z odbiornikiem.

Przewożąc telewizor na wózku zachowaj ostrożność, aby uniknąć obrażeń spowodowanych wywróceniem się wózka z telewizorem.

③ Wyłączaj telewizor z gniazdka podczas burz z piorunami, lub gdy nie używasz go przez dłuższy czas.

③ Całe serwisowanie zleć pracownikom serwisu. Serwisowanie jest wymagane w przypadku, gdy telewizor uległ uszkodzeniu, jakaś ciecz włała się do jego wnętrza lub wpadł tam jakiś przedmiot, telewizor stał na deszczu lub w wilgotnym otoczeniu, nie działa normalnie lub został upuszczony.

③ Czyść urządzenie tylko niestrzępiącą się szmatką.

Elementy sterujące i połączenia

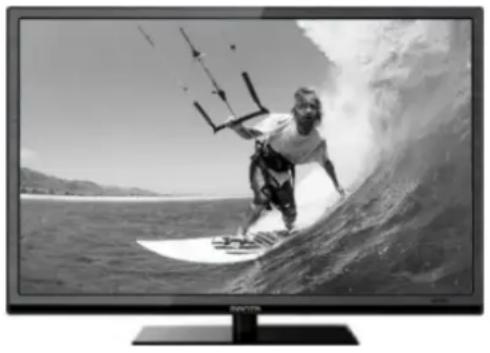

Opis przycisków na TV

1. INPUT: Wyświetla listę źródeł sygnału wejściowego.
2. MENU: Wyświetla główne menu ekranowe.
3. CH-: Przełączanie kanałów w dół.
4. CH+: Przełączanie kanałów w góre.
5. VOL-: Przyciszanie.
6. VOL+: Pogłaśnianie.
7. POWER: Włączanie i wyłączanie odbiornika TV.

WŁ. (ON) jest wskazywane zieloną kontrolką.

WYL. (OFF – tryb gotowości) jest wskazywane czerwoną kontrolką.

Opis gniazd

1. Gniazdo HDMI

Podłączenie sygnału HDMI.

2. Gniazdo VGA

Do łączenia z gniazdem VGA komputera.

3. Gniazdo PC Audio

Do łączenia z gniazdem wyjścia audio komputera.

4. Gniazda Y/Pb/Pr

Do łączenia z gniazdami Y/Pb/Pr w trybie komponentów.

5. Gniazda AV

Do podłączania sygnału AV w trybie kompozytowym.

6. Kieszeń karty CI

Służy do wkładania karty CI.

7. Gniazdo SCART (Eurozłącze)

Do podłączania sygnału SCART.

8. Gniazdo antenowe

Do podłączania anteny zewnętrznej do odbioru programów ATV/DTV w trybie ATV/DTV.

9. Gniazdo słuchawek

Do podłączania słuchawek.

10. Port USB

Do podłączania urządzeń USB.

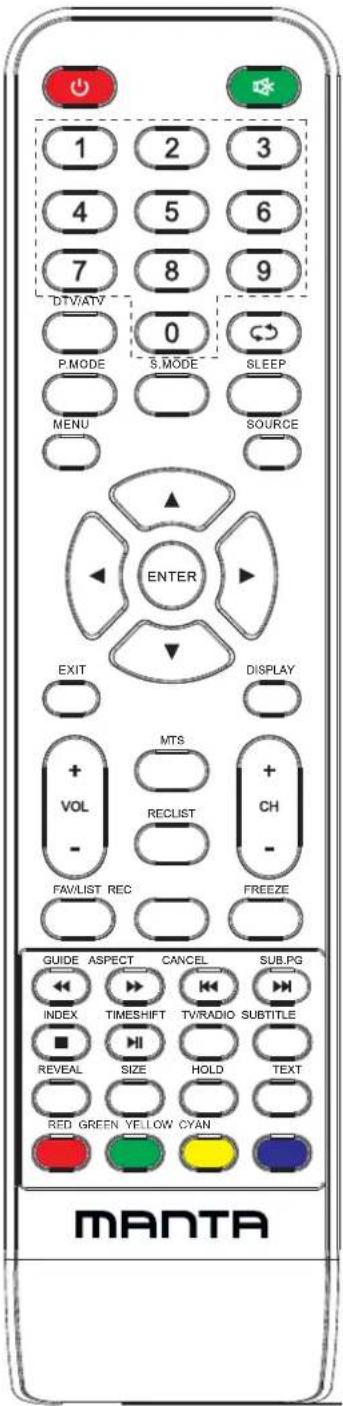

Pilot zdalnego sterowania

STANDBY: Naciśnij ten przycisk, aby włączyć/wyłączyć telewizor.

MUTE: Naciśnij ten przycisk, aby wyciszyć lub przywrócić dźwięk.

0-9 : Wybierz i przejdź do kanału za pomocą przycisków 0 - 9 .

DISPLAY: Wyświetlanie informacji o TV.

PMODE: Wybierz tryb obrazu.

SMODE: Wybierz tryb dźwięku

DTV/ATV : Naciśnij przycisk, aby przełączyć do trybu DTV (telewizja cyfrowa/analogowa)

ENTER : Wybierz wybraną opcję lub wykonać wybraną operację.

SOURCE: Naciśnij przycisk, aby zmienić źródło sygnału.

SLEEP : Ustawianie wyłącznika czasowego.

CZERWONY, ZIELONY, ŻÓŁTY, NIEBIESKI : odpowiadają różnym opcjom w Telegazecie.

MENU : Naciśnij ten przycisk, aby wejść do menu głównego dla różnych opcji regulacji ustawień.

EXIT : Wyjście.

CH +/- : Zmień kanał w góre i w dół.

VOL +/- : Regulacja głośności.

MTS: Naciśnij, aby wyszukać tryby NICAM (tryby audio).

RECLIST: Pokaż nagraną listę.

REC: Nagrywanie w trybie rzeczywistym

FREEZE: Zatrzymuje wyświetlany obraz.

FAV/LIST: Pokazuje listę ulubionych kanałów.

SUB.PG: Otwórz lub zamknij napisy.

Cancel: Zaniechaj/wstecz

ASPECT: Wybierz skalę obrazu.

GUIDE: Włącza funkcję EPG (Elektroniczy przewodnik po kanałach)

INDEX: Naciśnij ten przycisk, aby przejść do strony indeksu telegazety.

T.SHIFT : Naciśnij przycisk, aby zatrzymać obecny program DTV i rozpocząć nagrywania w tle.

TV/RADIO: Przełączanie pomiędzy TV i radio.

SUBTITLE: Pokaż informację o napisach.

REVEAL: Naciśnij ten przycisk, aby ujawnić ukryte informacje na stronie telegazety. Naciśnij ponownie, aby ukryć informacje.

SIZE: Wyświetlanie od górnej, dolnej lub wszystkie strony które łatwo odczytać w trybie teletekstu.

HOLD : Zatrzymanie fragmentu wielostronicowe na ekranie w trybie teletekstu .

TEXT: Naciśnij przycisk, aby przejść do trybu teletekstu.

: Naciśnij, aby rozpocząć odtwarzanie mediów, lub wstrzymać odtwarzanie.

← : Naciśnij, aby odtwarzać do tyłu

: Naciśnij przycisk, aby grać dalej.

■ : Zatrzymanie odtwarzania mediów.

: Przejdź do poprzedniego rozdziału

: Przejdź do następnego rozdziału

Przygotowanie do sterowania pilotem

Położ pilota na równej powierzchni i włóż do środka baterie z zestawu w następujący sposób:

1. Lekko popchnij tylną pokrywę i otwórz pojemnik baterii.

1. Włóż dwie baterie typu AAA (1,5V). Pamiętaj, aby oznaczenia biegunów baterii pasowały do oznaczeń wewnątrz pojemnika.

1. Zamknij pokrywę, lekko ją naciskając.

W normalnych warunkach użytkowania, bateria wystarcza na około pół roku.

Wyjmij baterie, gdy nie będziesz używał pilota przez dłuższy czas.

Używanie pilota zdalnego sterowania

Skieruj pilota z odległości nie większej niż 7 m od czujnika podczerwieni oraz w zakresie kąta około 60 stopni względem powierzchni ekranu.

Odległość, z jakiej można sterować odbiornikiem zależy od jasności otoczenia.

Nie kieruj jasnego światła prosto na czujnik podczerwieni.

Między pilotem a czujnikiem podczerwieni nie umieszczaj żadnych przedmiotów.

Nie używaj pilota, jeśli jednocześnie obsługujesz innym pilotem zdalnego sterowania jakieś inne urządzenie.

OBSŁUGA TELEWIZORA I USTAWIENIA SYSTEMU

WYBÓR ŽRÓDŁA SYGNAŁU

Naciśnij przycisk SOURCE, aby wyświetlić wykaz dostępnych źródeł sygnału.

Strzałkami ▲/▼ wybierz źródło, z którego sygnał chcesz odbierać.

Włącz to źródło naciskając przycisk ENTER.

③ Naciśnij przycisk MENU, aby wyświetlić główne menu ekranowe.

③ Przyciskami ▲/▼, wybierz odpowiedni punkt menu.
③ Naciśnij przycisk ENTER lub przejdź do menu podrzędnego, naciskając przycisk ▶ lub naciśnij ◀, aby powrócić do poprzedniego menu.
③ Przyciskami ▲/▼ zaznacz odpowiednią opcję i naciśnij przycisk ENTER lub przycisk ▶, by wejść do menu podrzędnego. Przy pomocy strzałek ◀/▶ można zmieniać ustawienia lub wybierać pozycję menu podrzędnego.
③ Możesz nacisnąć przycisk MENU, aby zatwierdzić zmiany i wrócić do poprzedniego menu oraz z całego menu, naciskając przycisk EXIT.

Przyciskiem INFO na pilocie możesz wyświetlić informacje o programie.

1. Obecne źródło sygnału.
2. Numer bieżącego programu.
3. Tryb NICAM bieżącego programu.
4. System dźwięku bieżącego kanału można zmienić na Analog Manual Search (analogowe wyszukiwanie ręczne).

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy. Przejdź do menu głównego, naciskając przycisk MENU.

Strzałkami ▲/▼ wybierz opcję Obraz (Picture) menu głównego i wejdź do menu obrazu, naciskając przycisk ENTER.

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu „Obraz”, następnie przejdź do odpowiedniego menu podrzędnego naciskając przycisk ENTER lub ▶.
2. Ustawienia można zmieniać przyciskami ◀/▶ lub można zaznaczyć inny punkt menu przyciskami ▲/▼. Wybierz menu podrzędne, naciskając ENTER.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Tryb obrazu (Picture Mode)

Przyciskami ▲/▼ wybierz punkt menu Picture Mode i wejdź do jego menu, naciskając ENTER. Przyciskami ◀/► możesz wybrać odpowiedni tryb obrazu [dostępne są następujące tryby obrazu: ustawienia własne (User), dynamiczny (Dynamic), standardowy (Standard) i miękki (Mild)].

W trybie ustawień własnych można zmieniać tylko jasność, kontrast, ostrość i kolor.

WSKAZÓWKA: Naciskając kolejno przycisk P-MODE na pilocie, możesz bezpośrednio zmieniać tryb obrazu.

Picture Mode

Standard

Kontrast (Contrast)

Przyciskami ▲/▼ wybierz punkt menu Contrast, wejdź do menu kontrastu naciskając ENTER i zmień ustawienia kontrastu przy pomocy przycisków ◀/►. Następnie naciśnij

przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Jasność (Brightness)

Przyciskami ▲/▼ zaznacz punkt menu Brightness. Wejdź do menu podrzędnego, naciskając ENTER i zmień ustawienia przyciskami ◀/►. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Kolor (Colour)

Przyciskami ▲/▼ zaznacz punkt menu Colour. Wejdź do menu podrzędnego, naciskając ENTER i zmień ustawienia przyciskami ◀/►. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Odcień (Tint)

Przyciskami ▲/▼ zaznacz punkt menu Tint. Wejdź do menu podrzędnego, naciskając ENTER i zmień ustawienia przyciskami ◀/►. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Ostrość (Sharpness)

Przyciskami ▲/▼ zaznacz punkt menu Sharpness. Wejdź do menu podrzędnego, naciskając ENTER i zmień ustawienia przyciskami ◀/►. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Wzmocnienie kontrastu (Contrast Booster)

Przyciskami ▲/▼ zaznacz punkt menu Contrast Booster. Wejdź do menu podrzędnego, naciskając ENTER i przyciskami ◀/►, włącz (On) lub wyłącz (Off) wzmocnienie. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Temperatura barwowa (Colour Temperature)

Przyciskami ▲/▼ zaznacz punkt menu Colour Temperature. Wejdź do menu podrzędnego, naciskając ENTER, a przyciskami ◀/► wybierz opcję standardową (Standard), zimna (Cool) lub ciepła (Warm).

Redukcja szumów (DNR)

Przyciskami ▲/▼ wybierz punkt menu DNR, wejdź do menu podrzędnego naciskając ENTER, a przyciskami ◀/► wybierz jedną z opcji: Wył. (Off), niska (Low), średnia (Middle) lub wysoka (High).

Resetowanie (Reset)

Przyciskami ▲/▼ wybierz punkt menu Reset, wejdź do menu potwierdzenia resetowania naciskając ENTER i zresetuj wartości przyciskiem OK.

Menu „Dźwięk” (SOUND)

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy. Przejdź do menu głównego, naciskając przycisk MENU.

Strzałkami ▲/▼ wybierz opcję Dźwięk (Sound) menu głównego i wejdź do menu dźwięku, naciskając przycisk ENTER lub ▶.

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu „Dźwięk”, następnie przejdź do odpowiedniego menu podrzędnego naciskając przycisk ENTER.
2. Wartości można zmieniać przyciskami ◀/▶, a przyciski ▲/▼ pozwalają na zaznaczenie jakiejs opcji, a po naciśnięciu ENTER na wejście do menu podrzędnego tej opcji.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Tryb dźwięku (Stable Sound)

Przyciskami ▲/▼ zaznacz punkt menu Stable Sound i wejdź do jego menu naciskając ENTER. Zmień tryb dźwięku przyciskami ◀/► [dostępne opcje: ustawienia własne (User), standardowy (Standard), muzyka (Music), kinowy (Movie)].

W trybie ustawień własnych użytkownika można zmieniać wartości tonów niskich (bass) i wysokich (treble), balans (Balance) oraz ustawienia korektora graficznego (EQ).

WSKAZÓWKA: Możesz bezpośrednio zmieniać tryb dźwięku przy pomocy przycisku S-MODE na pilocie zdalnego sterowania.

Sound Mode

Standard

Niskie tony (Bass)

Przyciskami ▲/▼ zaznacz punkt menu Bass, wejdź do menu tej opcji naciskając przycisk ENTER lub ▶ i zmień ustawienia przyciskami ◀/►. Zmian tej opcji można dokonywać tylko w trybie własnych ustawień dźwięku. Następnie naciśnij przycisk MENU, aby wrócić

bezpośrednio do poprzedniego menu.

Wysokie tony (Treble)

Przyciskami ▲/▼ zaznacz punkt menu Treble, wejdź do menu tej opcji naciskając ENTER i zmień ustawienia przyciskami ◀/►. Zmian tej opcji można dokonywać tylko w trybie własnych ustawień dźwięku. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Balans (Balance)

Przyciskami ▲/▼ zaznacz punkt menu Balance, wejdź do menu tej opcji naciskając ENTER i zmień ustawienia przyciskami ◀/►. Następnie naciśnij przycisk MENU, aby wrócić bezpośrednio do poprzedniego menu.

Dźwięk przestrzenny (Surround)

Przyciskami ▲/▼ zaznacz punkt menu Surround, wejdź do menu tej opcji naciskając ENTER, a przyciskami ◀/► włącz (ON) lub wyłącz (OFF) dźwięk przestrzenny.

Automatyczne wyrównywanie poziomu dźwięku (AVL)

Przyciskami ▲/▼ zaznacz punkt menu AVL, wejdź do menu tej opcji naciskając ENTER, a przyciskami ◀/► włącz (ON) lub wyłącz (OFF) funkcję automatycznego wyrównywania poziomu dźwięku.

Cyfrowe wyjście audio (Digital Audio Output)

Przyciskami ▲/▼ zaznacz punkt menu Digital Audio Output, wejdź do menu tej opcji naciskając ENTER, a przyciskami ◀/► wybierz odpowiednią opcję [dostępne funkcje: WYŁ. (OFF), PCM, AUTO]. Następnie wejdź do menu podrzędnego naciskając ENTER lub ► i zmień ustawienia przyciskami ◀/►. Bezpośredni powrót do poprzedniego menu po naciśnięciu MENU.

Resetowanie (Reset)

Przyciskami ▲/▼ wybierz punkt menu Reset i wejdź do menu opcji resetowania naciskając ENTER.

„APLIKACJE“ (APPLICATIONS)

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy. Przejdź do menu głównego, naciskając przycisk MENU.

Strzałkami ▲/▼ wybierz opcję APLIKACJE (APPLICATIONS) menu głównego i wejdź do menu aplikacji, naciskając przycisk ENTER.

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu aplikacji, następnie przejdź do odpowiedniego menu podrzędnego naciskając przycisk ENTER.
2. Przyciskami ◀/► zaznacz odpowiednią pozycję i przejdź do menu podrzędnego wybranej aplikacji naciskając ENTER.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Kanal (Channel)

Przyciskami ▲/▼, wybierz pozycję menu Channel i naciśnij ENTER, aby włączyć zaznaczony kanał oraz menu tej opcji:

Opis przycisków:

Przycisk CH: Obracanie stron przy pomocy przycisków CH+ lub CH-.

Przycisk CZERWONY: Tym przyciskiem można zmieniać numer przypisany kanałowi.

Przycisk ZIELONY: Tym przyciskiem można przesuwać kanał w dół na wykazie.

Przycisk ŻÓŁTY: Tym przyciskiem można przywrócić kanał domyślny.

Przycisk NIEBIESKI: Tym przyciskiem można usuwać zaznaczony kanał z listy.

Przycisk 0-9: Po jego naciśnięciu można przeskoczyć do odpowiedniego kanału wpisując jego numer.

Opcje kanałów (Channel Options)

Przyciskami ▲/▼, wybierz pozycję menu Channel Options i wejdź do menu wykazu kanałów, naciskając ENTER. Pojawi się następujące menu:

Opis przycisków:

Przycisk CH: Obracanie stron przy pomocy przycisków CH+ lub CH-.

Przycisk CZERWONY: Tym przyciskiem można ustawiać ulubione kanały.

Przycisk ZIELONY: Ten przycisk blokuje kanał.

Przycisk ŻÓŁTY: Ten przycisk służy do pomijania kanału na liście (przeskok). Jeśli kanał jest już pominięty, ponowne naciśnięcie ŻÓŁTEGO przycisku usuwa pamięcie.

Kraj (Country)

Przyciskami ▲/▼ zaznacz punkt menu Country, następnie przyciskami ◀/► zaznacz kraj, w którym się znajdujesz.

Rodzaj źródła sygnału telewizji cyfrowej (DTV Type)

Przyciskami ▲/▼ zaznacz punkt menu DTV Type, następnie przyciskami ◀/► wybierz jedną z opcji spośród rodzajów sygnałów TV cyfrowej: kablowa (Cable) lub naziemna (Terrestrial).

Automatyczne strojenie kanałów (Auto Tuning)

Przyciskami ▲/▼ zaznacz punkt menu Auto Tuning i wejdź do menu tej opcji, naciskając ENTER, (gdy włączona jest blokada systemu, należy go odblokować przy pomocy kodu PIN).

Zaznacz opcję rozpoczęcia przeszukiwania automatycznego i rozpocznij skanowanie, naciskając Enter.

Ręczne strojenie TV analogowej (ATV Manual Tuning)

Przyciskami ▲/▼ zaznacz punkt menu ATV Manual Tuning i rozpocznij skanowanie, naciskając ENTER.

Ręczne strojenie TV cyfrowej (DTV Manual Tuning)

Przyciskami ▲/▼ zaznacz punkt menu DTV Manual Tuning i rozpocznij skanowanie, naciskając ENTER.

Moduł CI (Common Interface)(odbioru programów płatnych, kodowanych)

Przyciskami ▲/▼ zaznacz punkt menu Common Interface i wyświetl informacje o kieszeni karty CI, naciskając ENTER.

„PREFERENCJE" (PREFERENCES)

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy.

Przejdź do menu głównego, naciskając przycisk MENU.

Strzałkami ▲/▼ wybierz opcję PREFERENCJE (PREFERENCES) menu głównego i wejdź do menu podrzędnego, naciskając ENTER lub ▶.

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu preferencji, następnie przejdź do odpowiedniego menu podrzędnego naciskając przycisk ENTER.
2. Wartości można zmieniać przyciskami ◀/▶, a przyciski ▲/▼ pozwalają na zaznaczenie jakiejś opcji.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Język menu (Menu Language)

Przyciskami ▲/▼ zaznacz punkt menu Menu Language, następnie przejdź do menu podrzędnego, naciskając ENTER lub ▶. Przyciskami ▲/▼ zaznacz odpowiednią opcję i zatwierdź ją przyciskiem ENTER lub ▶.

Język telegazety (Teletext Language)

Przyciskami ▲/▼ zaznacz punkt menu Teletext Language, następnie przejdź do menu podrzędnego, naciskając ENTER lub ▶. Przyciskami ▲/▼ zaznacz odpowiednią opcję i zatwierdź ją przyciskiem ENTER lub ▶.

Bolkada przycisków (Key Lock)

Przyciskami ▲/▼ zaznacz punkt menu Key Lock, następnie przejdź do menu podrzędnego, naciskając ENTER i przyciskami ◀/► włącz (ON) lub wyłącz (OFF) blokadę.

Ustawienia komputera (PC Settings)

Przyciskami ▲/▼ zaznacz punkt menu PC Settings, następnie przejdź do menu podrzędnego, naciskając ENTER. Wejdź do menu naciskając ▶, a następnie zatwierdź przyciskiem ENTER lub ▶ (działa, gdy podłączony jest sygnał z komputera).

Ustawienia oszczędzania energii (Energy Saving Settings)

Przyciskami ▲/▼ zaznacz punkt menu Energy Saving Settings, następnie przejdź do menu podrzędnego, naciskając ENTER.

Wyłączanie automatyczne (Automatic Power Down)

Przyciskami ▲/▼ zaznacz punkt menu Automatic Power Down, a przyciskami ◀/►, włącz (ON) lub wyłącz (OFF) tę funkcję.

Wyłączanie przy braku sygnału (No Signal Power Down)

Przyciskami ▲/▼ zaznacz punkt menu No Signal Power Down i przejdź do menu podrzędnego tej opcji, naciskając Enter.

No Signal Power Down

TV	Off
AV	On
YPBPR	Off
HDMI	On
SCART	On
PC	On
MEDIA	Off

Zaznacz odpowiednią pozycję menu przyciskami ▲/▼ i włącz (ON) lub wyłącz (OFF) tę funkcję przyciskami ◀/►.

Ustawienia kodu PIN (PIN Setting)

Przyciskami ▲/▼ zaznacz punkt menu PIN Setting i przejdź do menu podrzędnego tej opcji, naciskając ENTER. Tutaj można zmieniać hasło dostępu.

Kontrola rodzicielska (Parental Control)

Przyciskami ▲/▼ zaznacz punkt menu Parental Control i przejdź do menu podrzędnego tej opcji, naciskając przycisk ENTER lub ▶. Następnie przyciskami ▲/▼ wybierz stopień [od 4 – 17 lat (From4-17) lub brak (None)].

Zatwierdź wybór przyciskiem ENTER lub ▶.

Przyciskami ▲/▼ zaznacz punkt menu Change Pin Code, i przejdź do menu zmiany kodu PIN, naciskając ENTER. Pojawi się następujące menu:

Stare hasło należy wpisać w pozycji „Old Password”, (jeśli wpisane stare hasło jest nieprawidłowe, to zmiana hasła nie będzie możliwa).

Wpisz nowe hasło w pozycji „New Password”.

Ponownie wpisz nowe hasło w pozycji „Confirm New Password”. Jeśli oba wpisane nowe hasła są zgodne, to po kilku sekundach pojawi sie menu pomyślnej aktualizacji. W przeciwnym przypadku pojawi się informacja o tym, że potwierdzenie nowego hasła nie odpowiada hasłu po raz pierwszy.

USTAWIENIA (SETUP)

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy.

Przejdź do menu głównego, naciskając przycisk MENU.

Strzałkami ▲/▼ wybierz opcję Ustawienia (Setup) menu głównego i wejdź do menu podrzędnego, naciskając ENTER.

SETUP
OSD Timer	Off
Cinema	Super Live
Blue Screen	On
Sleep Timer	Off
Location	Home
Quick Setup	Enter
Reset TV	Enter

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu ustawień, następnie przejdź do odpowiedniego menu podrzędnego naciskając przycisk ENTER lub ▶.
2. Wartości można zmieniać przyciskami ◀/▶, a przyciski ▲/▼ pozwalają na zaznaczenie jakiejś opcji.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Programator czasowy menu ekranowego (OSD Timer)

Przyciskami ▲/▼ zaznacz punkt menu OSD Timer, zaznacz odpowiednią opcję przyciskami ◀/► (dostępne opcje programatora czasowego menu ekranowego: 10 s, 20 s, 30 s, 40 s, 50 s, 60 s, WYŁ. [off]), następnie zatwierdź wybór przyciskiem ENTER.

Tryb ekranu kinowego (Cinema)

Przyciskami ▲/▼ zaznacz punkt menu Cinema, zaznacz odpowiednią opcję przyciskami ◀/► [dostępne opcje ekranu kinowego: automatyczny (Auto), 4x3, szeroki ekran (Wide), Super Live], następnie zatwierdź wybór przyciskiem ENTER.

Niebieski ekran (Blue Screen)

Przyciskami ▲/▼ zaznacz punkt menu Blue Screen, zaznacz odpowiednią opcję [WŁ. (ON) lub WYŁ. (OFF)] przyciskami ◀/► i zatwierdź wybór przyciskiem ENTER.

Wyłącznik czasowy (Sleep Timer)

Przyciskami ▲/▼ zaznacz punkt menu Sleep Timer i ustaw czas automatycznego wyłączenia odbiornika przyciskami ◀/► (dostępne opcje czasu wyłączenia: 00:15, 00:30, 01:00, 01:30, 02:00, lub WYL.[OFF]), następnie zatwierdź wybór przyciskiem ENTER.

Lokalizacja (Location)

Przyciskami ▲/▼ zaznacz punkt menu Location, a przyciskami ◀/►, wybierz opcję dom (Home) lub sklep (Store) i zatwierdź wybór przyciskiem ENTER.

Szybkie ustawianie (Quick Setup)

Przyciskami ▲/▼ zaznacz punkt menu Quick Setup i przejdź do menu podrzędnego tej opcji, naciskając przycisk ENTER. Jeśli włączona jest blokada, wpisz hasło dostępu, po czym możesz dokonać szybkich ustawień głównych funkcji telewizora.

Resetowanie ustawień (Reset TV)

Przyciskami ▲/▼ zaznacz punkt menu Reset TV i przejdź do menu podrzędnego tej opcji, naciskając przycisk ENTER. Jeśli włączona jest blokada, wpisz hasło dostępu, po czym możesz przywrócić ustawienia fabryczne odbiornika.

NOŚNIKI ZEWNETRZNE (MEDIA)

Poniższa ilustracja ma charakter wyłącznie informacyjny. Wygląd rzeczywisty jest standardowy.

Uwaga: Przed wejściem do menu nośników zewnętrznych (MEDIA), podłącz urządzenie USB lub włóż kartę pamięci, naciśnij przycisk wyboru źródła sygnału USB (SOURCE) i przełącz źródło sygnału na „Media”.

Przyciskami ▲/▼ zaznacz punkt menu MEDIA w menu źródeł sygnału (Source Menu) i przejdź do menu tej opcji, naciskając ENTER lub ▶. Tę funkcję możesz też włączyć przyciskiem MEDIA na pilocie.


Movie

Music

Setup

1. Przyciskami ▲/▼ zaznacz opcję, której ustawienia chcesz zmienić w menu Media i przejdź do menu podrzędnego, naciskając ENTER lub ▶.
2. Wartości można zmieniać przyciskami ◀/▶, a przyciski ▲/▼ pozwalają na zaznaczenie jakiejś opcji.
3. Po zakończeniu zmiany ustawień, zapisz je i wróć do poprzedniego menu naciskając przycisk MENU lub wyjdź z całego menu, naciskając przycisk EXIT.

Notatki

KARTY PRODUKTÓW

LED1903

• Producent: Manta S.A.
- Model: LED1903
- Klasa energetyczna: A
- Przekątna ekranu: 19"; 48 cm
- Zużycie energii w trybie włączenia: 17 W
• Roczne zużycie energii: 25 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
• Rozdzielczość ekranu: 1366x768

LLLEEEDDD222222000666

• Producent: Manta S.A.
- Model: LED2206
- Klasa energetyczna: A
- Przekątna ekranu: 22"; 56 cm
- Zużycie energii w trybie włączenia: 20 W
• Roczne zużycie energii: 29 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
- Rozdzielczość ekranu: 1920x1080

LED2404

• Producent: Manta S.A.
- Model: LED2403
- Klasa energetyczna: A
- Przekątna ekranu: 24"; 61 cm
- Zużycie energii w trybie włączenia: 23 W
- Roczne zużycie energii: 33 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
• Rozdzielczość ekranu: 1366x768

LLLEEEDDD222888000333

• Producent: Manta SA
- Model: LED2803
- Klasa energetyczna: A
- Przekątna ekranu: 28"; 71
- Zużycie energii w trybie włączenia: 30W
- Roczne zużycie energii: 44 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
• Rozdzielczość ekranu: 1366x768

KARTY PRODUKTÓW

LED3204

• Producent: Manta S.A.
- Model: LED3204
- Klasa energetyczna: A
- Przekątna ekranu: 32"; 81 cm
- Zużycie energii w trybie włączenia: 38 W
• Roczne zużycie energii: 56 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
• Rozdzielczość ekranu: 1366x768

LED3903

• Producent: Manta S.A.
- Model: LED3903
- Klasa energetyczna: A
- Przekątna ekranu: 39", 100 cm
- Zużycie energii w trybie włączenia: 58 W
- Roczne zużycie energii: 84 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
• Rozdzielczość ekranu: 1366x768

LED4004

• Producent: Manta S.A.
- Model: LED4004
- Klasa energetyczna: A
- Przekątna ekranu: 40"; 101cm
- Zużycie energii w trybie włączenia: 58 W
- Roczne zużycie energii: 84 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
- Rozdzielczość ekranu: 1920x1080

LED5003

• Producent: Manta S.A.
- Model: LED5003
• Klasa energetyczna: A
- Przekątna ekranu: 50"; 135cm
- Zużycie energii w trybie włączenia: 87 W
• Roczne zużycie energii: 127 kWh/rok
- Zużycie energii w trybie czuwania: <0,5 W
- Rozdzielczość ekranu: 1920x1080

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.

MANTA

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Strona główna www.manta.com.pl

Strona wsparcia technicznego www.manta.info.pl

ASSEMBLED IN POLAND
