LED2801 - Telewizja Manta - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia LED2801 Manta w formacie PDF.
| Typ produktu | Telewizor LED |
| Rozmiar ekranu | 28 cali (28") |
| Rozdzielczość wyświetlacza | 1366 x 768 (HD Ready) |
| Typ panelu | LED |
| Wymiary (bez podstawy) | 640 x 380 x 80 mm |
| Wymiary (z podstawą) | 640 x 420 x 180 mm |
| Waga (bez podstawy) | 3.8 kg |
| Waga (z podstawą) | 4.1 kg |
| Pobór mocy (typowy) | 45 W |
| Pobór mocy (czuwanie) | < 0.5 W |
| Napięcie wejściowe | 100-240V AC, 50/60Hz |
| Wejścia HDMI | 2 x HDMI |
| Wejścia USB | 1 x USB 2.0 |
| Wejście wideo kompozytowe | 1 x RCA (AV In) |
| Wejście wideo komponentowe | 1 x YPbPr |
| Wejście RF | 1 x Antena (IEC) |
| Wyjście audio | 1 x gniazdo słuchawkowe 3.5 mm, 1 x RCA (Audio Out) |
| Wbudowane głośniki | 2 x 3W |
| Pilot zdalnego sterowania | W zestawie (IR) |
| Uchwyt ścienny VESA | 100 x 100 mm (śruby nie są dołączone) |
| Tuner TV | DVB-T/T2/C, MPEG-4 |
| System operacyjny | Podstawowy telewizor nieinteligentny (brak funkcji smart) |
| Zawartość opakowania | Telewizor, Pilot, Baterie, Podstawa, Skrócona instrukcja obsługi |
| Instrukcje czyszczenia | Użyj miękkiej suchej ściereczki; nie używaj płynów ani ściernych środków czyszczących |
| Funkcje bezpieczeństwa | Ochrona przed przepięciami, blokada rodzicielska (w menu), automatyczne przejście w stan czuwania |
| Możliwość naprawy | Podstawa i pilot wymieniane przez użytkownika; części wewnętrzne wymagają profesjonalnego serwisu |
Często zadawane pytania - LED2801 Manta
Pytania użytkowników dotyczące LED2801 Manta
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Telewizja w formacie PDF za darmo! Znajdź swoją instrukcję LED2801 - Manta i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. LED2801 marki Manta.
INSTRUKCJA OBSŁUGI LED2801 Manta
Przeczytaj mnie / Read me
LED TV
Instrukcja obsługi
Zapoznaj się z instrukcją....4
Panel kontrolny ....5
Funkcje przycisków na panelu sterowania ....5
Wejścia i wyjścia....5
Konfiguracja opcjonalna....5
Pilot....6
Ustawienia Menu....7
Przewodnik instalacyjny 7
Kanal....7
Obraz....8
Dźwięk....9
System Blokowania....9
Konfiguracja (Setup) 10

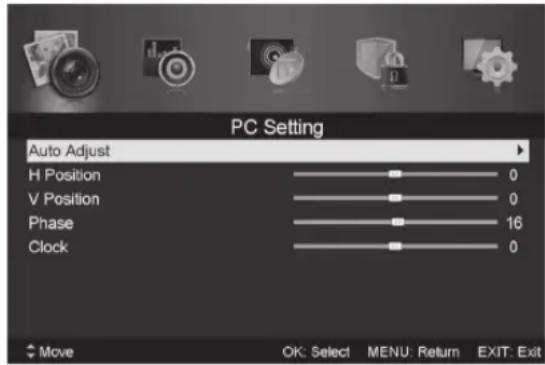

Komputer stacjonarny (PC) 10
Funkcje DTV 11
Lista programów ulubionych....11
Informacje o programie....11

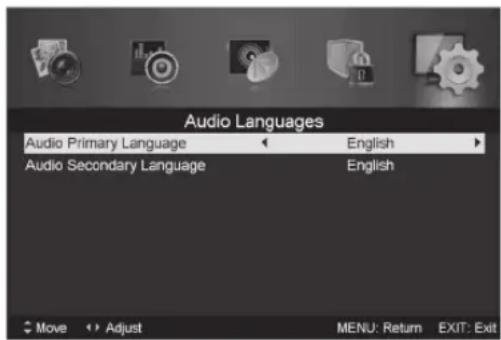

Audio....11
Elektroniczny przewodnik po programach (EPG)....11

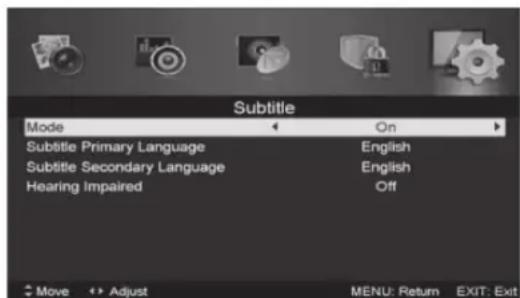

Napisy....11

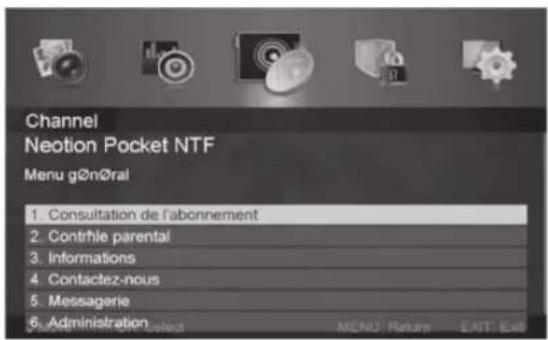

Złącze Cl 12
Funkcje USB 12

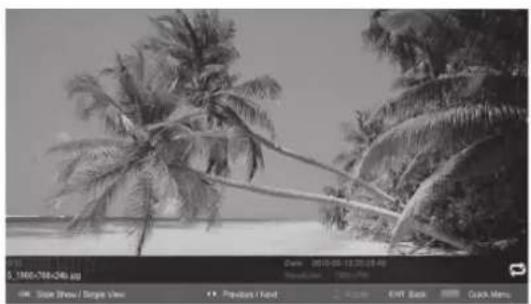

Zdjęcia....12

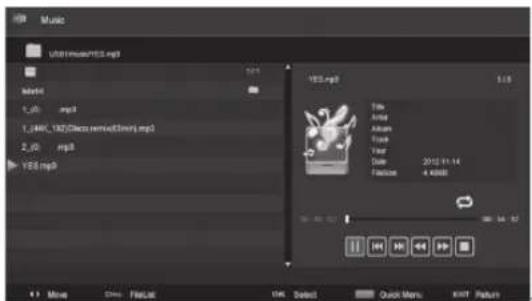

Muzyka....12

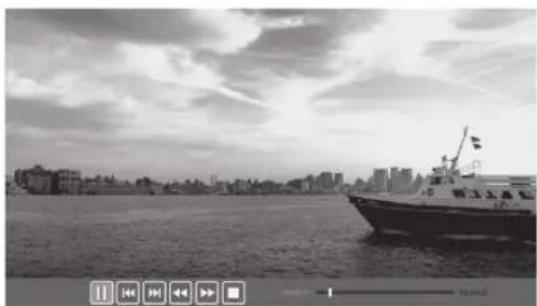

Filmy 12

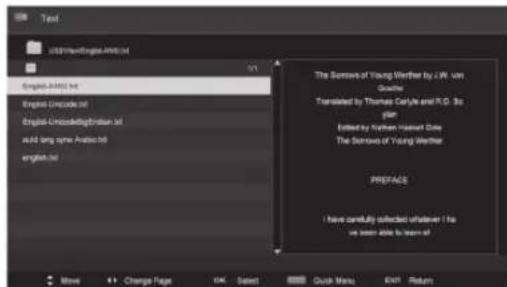

Tekst....13

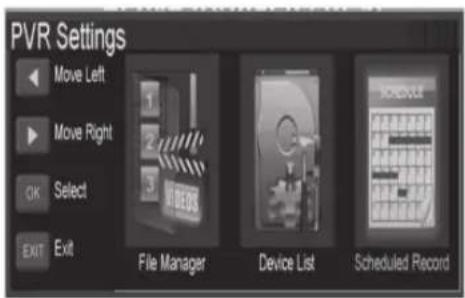

Tryb PVR....13
Rozwiązywanie problemów 14
Specyfikacja 14
User's Manual
Control Panel 15
Zapoznaj się z instrukcją
- Przestrzegaj przepisów zawartych w tej instrukcji.
W przypadku transportowania urządzenia w temperaturze poniżej 5 st. C urządzenie przed podłączeniem należy odstawić w celu ogrzania się urządzenia do temperatury otoczenia.
- Nie używaj urządzenia w pobliżu wody.
- Czyść urządzenie wyłącznie suchą ścierką.
- Nie zatykaj żadnych otworów wentylacyjnych.
Podłącz urządzenie zgodnie z instrukcją.
●lie instaluj urządzenia w pobliżu źródeł ciepła ani aparatury wytwarzającej ciepło (włączając wzmacniacze).
Chron przewód zasilający przed załamaniem, szczególnie przy wtyczce sieciowej i w miejscu gdzie wychodzi on z urządzenia.
●Chroń przewód sieciowy przed uszkodzeniem mechanicznym. Jeżeli przewód sieciowy jest uszkodzony koniecznie skontaktuj się z serwisem!
- Używaj tylko akcesoriów wskazanych przez producenta.
● Wyłącz urządzenie z gniazdka sieci elektrycznej oraz odłącz antenę w przypadku zbliżania się burzy jak również kiedy nie używasz go przez dłuższy okres czasu.
Wszelkie naprawy zlecaj wykwalifikowanemu serwisowi. Naprawa jest wymagana w każdym przypadku uszkodzenia urządzenia, kiedy sznur albo wtyczka sieciowa jest uszkodzona, w przypadku zalania wodą, wystawienia na działanie wilgoci lub deszczu, upuszczenia bądź niepoprawnego działania.
Wtyczka sieciowa jest używana do odłączenia urządzenia od sieci elektrycznej, Wyłączenie z sieci elektrycznej powinno być łatwą i szybką czynnością.
●Ventylacja nie może być utrudniana przez zakrywanie otworów takimi przedmiotami jak: gazety, obrus, zasłony, książkami, itp. Dla zachowania odpowiedniej wentylacji należy zachować odstęp minimum 10 cm z każdej strony urządzenia.
Zadne odkryte źródła ognia, takie jak zapalone świece, nie mogą być umieszczane na urządzeniu ani w jego pobliżu.
Baterie powinny być używane zgodnie z zasadami ochrony środowiska. Wyczerpane baterie należy utylizować zgodnie z lokalnymi przepisami.
W celu bezpiecznego pozbycia się urządzenia należy go zostawić w miejscu wskazanym przez sprzedawcę. Nie wolno wyrzucać tego produktu z odpadami gospodarstwa domowego. Symbol przekreślonego kosza na śmieci oznacza, że produkt podlega Dyrektywie Europejskiej.
OSTRZEŻENIE:
By zmniejszyć ryzyko pożaru albo porażenia elektrycznego, nie narażaj urządzenia na działanie deszczu, ognia, wysokiej temperatury lub wilgoci.
OSTRZEŻENIE:
Baterie nie mogą być wystawione na działanie nadmiernego źródła ciepła takiego jak światło słoneczne, ogień, grzejnik itp.
Symbol pioruna wskazuje na występowanie niebezpiecznego napięcia stanowiącego ryzyko porażenia prądem.
Symbol wykrzyknika umieszczony w trójkącie równobocznym ma na celu zwrócenie uwagi użytkownika na to, że są wytyczne obsługi i konserwacji (obsługa techniczna), w postaci pisemnej instrukcji załączonej do egzemplarza urządzenia.
Uwaga!
Konstrukcja produktów i parametry techniczne mogą uleczmianie bez wcześniejjszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania, sterowników oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktów.
Produkty oraz akcesoria mogą się różnić od tych opisanych w instrukcji.
Producent nie ponosi żadnej odpowiedzialności tytułem odszkodowania zajakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.
Uwaga!
Budowa poszczególnych podzespołów może się różnić od tej, którą pokazano na kolejnych rysunkach.
INSTRUKCJA OBSŁUGI
Panel kontrolny
Funkcje przycisków na panelu sterowania
VOL+ : Zwiększa głośność.
VOL-: Zmniejsza głośność.
CH+: Zmiana kanału TV w góre.
CH-: Zmiana kanału TV w dół.
MENU: Naciśnij, aby wybrać menu główne.
SOURCE: Wybór źródła sygnału wejściowego.
POWER: Włącza i wyłącza telewizor.

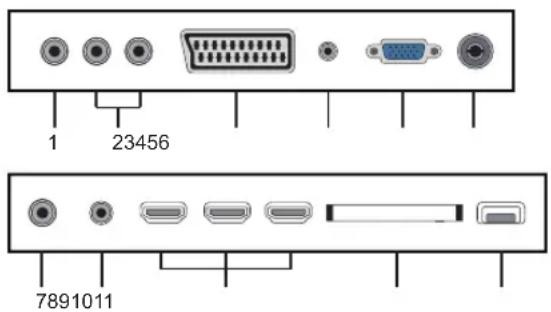

Wejścia i wyjścia
- Wejście video.
- Wejście audio.
- Wejście SCART.
- Końcówka PC AUDIO.
- Wejście VGA.
- Antena telewizyjna.
- Wejście Mini-YPBPR.
- Wyjście do słuchawek.
- Wejście HDMI.
- Gniazdo Cl.
- Wejście USB.
Konfiguracja opcjonalna
Podłączyć wejście USB do gniazdka USB znajdującego się na telewizorze.
UWAGA
– Za pomocą gniazda USB można podłączyć prąd stały o maksymalnym napięciu 500 mA.
– Zaleca się zastosowanie innego źródła zasilania dla przenośnych telewizorów HD, aby zagwarantować ich prawidłowe działanie. Nie stosować źródeł zasilania wykorzystujących gniazda USB.
– Gniazdo USB obsługuje przenośne telewizory HD (pod warunkiem, że zawierają dyski o pojemności co najmniej 2 GB). Dyski umieszczone w przenośnych telewizorach HD nie mogą mieć więcej, niż 4 partycje. Maksymalna wielkość jednej partycji nie może przekraczać 2 TB. Urządzenie obsługuje formaty plików FAT i FAT32. Maksymalna wielkość pliku FAT wynosi 4 GB, natomiast pliku FAT32 2 TB.
INSTRUKCJA OBSŁUGI

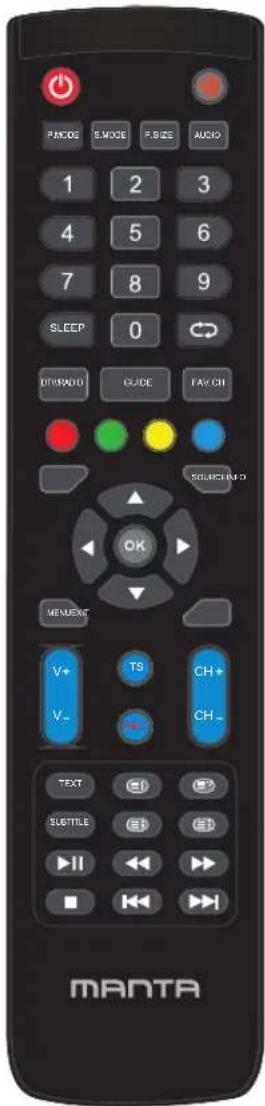

Pilot
POWER (Zasilanie) – Włącza zasilanie telewizora i przełącza w tryb gotowości.
P.MODE – Kolejne naciśnięcia przełączają tryb obrazu.
S.MODE – Kolejne naciśnięcia powodują przełączanie trybów dźwiękowych.
P.SIZE – Kolejne naciskanie przełącza kolejno format obrazu.
AUDIO – Tryb DTV: Po naciśnięciu wybór sygnału audio DTV
(0-9) Klawisze numeryczne – Naciskając je, można wybrać numer kanału TV.
SLEEP – Kolejno naciskając, można zaprogramować czas automatycznego wyłączenia.
- Ponowne odtwarzanie.
DTV/RADIO – Przełączanie między programami DTV i radiowymi.
GUIDE – wyświetla przewodnik na ekranie
FAV.CH – wyświetla ulubione kanały
CZERWONY/ZIELONY/ŻÓŁTY/NIEBIESKI - klawisze funk- cyjne telegazety
INFO – Wyświetla na ekranie informacje systemowe.
SOURCE – Wyświetla dostępne źródła sygnału.
◀/▶ /▼ /▲ /OK – Naciskając strzałki można wybierać lub zmieniać ustawienia wybranych pozycji w menu ekranowym/zatwierdza zaznaczoną pozycję menu.
MENU – Po naciśnięciu pojawi się menu ekranowe OSD. Naciśnięcie tego przycisku w menu OSD powoduje powrót do menu wyższego poziomu.
VOL+/VOL- – Regulacja głośności
CH+/CH- - Zmiana numerów TV
TIME SHIFT – Funkcja „TimeShift“.
REC – Funkcja nagrywania.
TEXT – Przycisk telegazety.
– Wyświetla główną stronę teletextu
– Naciśnij, aby wyświetlić informacje ukryte na stronie teletekstu. Naciśnij ponownie, aby ukryć informacje.
SUBTITLE – Umożliwia włączenie lub wyłączenie napisów.
– Ułatwia czytanie z ekranu w trybie teletekstu, pokazując góre, dół lub całą stronę.
– Zatrzymuje wyświetlaną stronę w trybie teletextu
INDEX: Naciśnij, aby wyświetlić listę programów na stronie teletekstu.
REVEAL: Naciśnij, aby przejść do strony głównej w trybie teletekstu. Naciśnij powtórnie, aby ukryć informacje.
INSTRUKCJA OBSŁUGI
SIZE: Wyświetla góre, dół lub całość strony, umożliwiając łatwy odczyt w trybie teletekstu.
HOLD: Zatrzymuje na ekranie kanał wielostronicowy w trybie teletekstu. (Funkcja stosowana wyłącznie w regionie Europy)
▶II– w trbie odtwarzania, zatrzymuje lub wznawia odtwarzanie
◀◀ – szybkie przewijanie do tyłu
▶▶ – szybkie przewijanie do przodu
- w trybie odtwarzania, zatrzymuje odtwarzanie
- cofa do poprzedniego tytułu
▶▶I – przejście do następnego tytułu
Ustawienia Menu

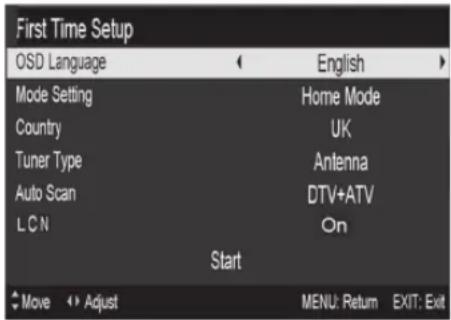

Przewodnik instalacyjny
Menu przewodnika instalacyjnego wyświetla się na ekranie po pierwszym uruchomieniu telewizora, gdy w pamięci nie zostały jeszcze zapisane żadne programy.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲, aby wybrać język.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲ aby wybrać tryb.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲ aby wybrać kraj.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲ aby wybrać tryb telewizji kablowej lub satelitarnej.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲, aby wybrać tryb: DTV+ATV, DTV lub ATV.
- Naciśnij przycisk ◀, ▶, ▼ lub ▲ aby włączyć lub wyłączyć daną funkcję (ON/OFF).
Uwaga:
Prosimy zachować cierpliwość, ponieważ wyszukanie odpowiedniej platformy potrwa dłuższą chwilę!

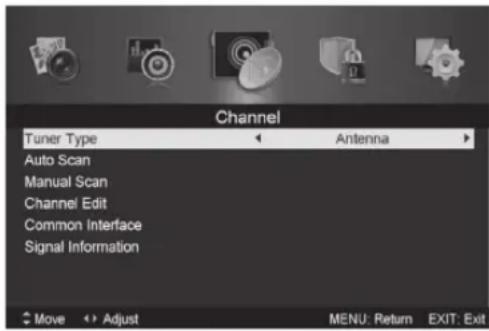

Kanal
Naciśnij przycisk MENU, aby wyświetlić menu główne. Naciśnij ◀/▶, aby wybrać kanał (CHANNEL) w menu głównym.

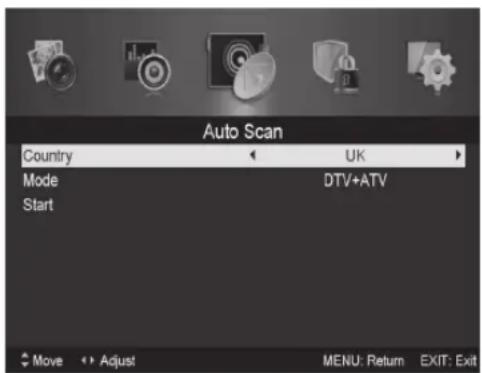

- Skanowanie automatyczne
Naciśnij przycisk ▲ / ▼, aby wybrać tryb „Auto Scan”.
Naciśnij przycisk ▲ / ▼ aby wybrać kraj i skorzystaj z tych samych przycisków (▲ / ▼), aby wybrać tryb.
Naciśnij przycisk ▲ / ▼, a następnie ▶, aby rozpocząć skanowanie. Naciśnij MENU lub EXIT, aby przerwać skanowanie.
Uwaga:
Wyszukanie odpowiedniej platformy potrwa dość długo. Prosimy o cierpliwość!
INSTRUKCJA OBSŁUGI

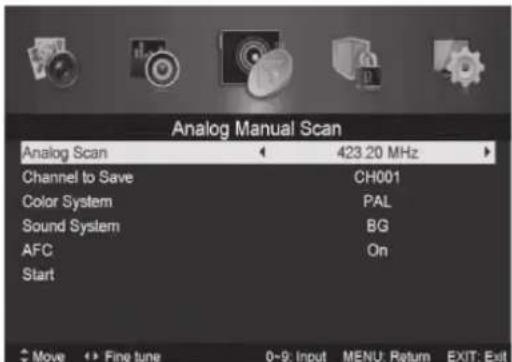

2. Skanowanie ręczne (analogowe)
Naciśnij przycisk ▲ / ▼ aby wybrać skanowanie ręczne (Manual Scan), a następnie naciśnij ▶, aby wybrać analogowe skanowanie ręczne.
Naciśnij przycisk MENU, aby powrócić do poprzedniego menu. Naciśnij EXIT, aby wyjść z menu.

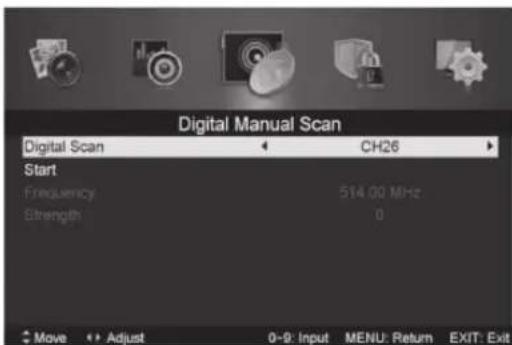

3. Dostrajanie ręczne w trybie cyfrowym
Naciśnij przycisk ▲ / ▼, aby wybrać tryb skanowania ręcznego w trybie cyfrowym (Digital Manual Scan), a następnie naciśnij ▲, aby rozpocząć skanowanie.
Naciśnij przycisk MENU, aby powrócić do poprzedniego menu.
Naciśnij EXIT, aby wyjść z menu.
4. Edycja kanałów
Naciśnij przycisk ▲ / ▼, aby wybraćdcję kanałów (Channel Edit) i ENTER, aby wejść do trybu edycji.
a. KASOWANIE
Naciśnij przycisk ▲ / ▼, aby wybrać dany program.
Po wybraniu naciśnij CZERWONY przycisk, aby skasować wybrany program.
b. ZMIANA NAZWY
Naciśnij przycisk ▲ / ▼, aby wybrać dany program. Po wy-braniu naciśnij ZIELONY przycisk, aby zmienić nazwę programu. Naciśnij przycisk ◀ / ▶, aby wybrać pozycję przewidzianą do zmiany, a następnie ▲ / ▼, aby wybrać inną pozycję.
Naciśnij ENTER, aby potwierdzić.
UWAGA: Opcja zmiany nazwy jest dostępna wyłącznie w trybie ATV (telewizji analogowej).
c. PRZENOSZENIE
Naciśnij przycisk ▲ / ▼, aby wybrać dany kanał, a następnie ŻÓŁTY, aby przesunąć kanał.
Potem naciśnij ▲ / ▼, aby przesunąć wybrany wcześniej kanał. Naciśnij ponownie ŻÓŁTY, aby potwierdzić.
d. POMIJANIE
Naciśnij przycisk ▲ / ▼, aby wybrać kanał, który ma być pomijany, a następnie NIEBIESKI, aby zapisać kanał jako pomijany. Ponownie naciśnij NIEBIESKI, aby skasować wybraną konfigurację.
- Informacje o sygnale (stosowane wyłącznie w trybie DTV)
Naciśnij przycisk ▲ / ▼, aby wybrać informację o sygnale (Signal Information), a następnie naciśnij ENTER. Naciśnij MENU, aby powrócić do poprzedniego menu. Naciśnij EXIT, aby wyjść z menu.

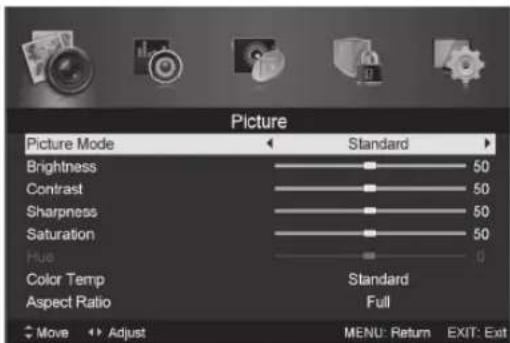

Obraz
Urządzenie umożliwia wybranie najkorzystniejszej dla użytkownika konfiguracji obrazu.
Naciśnij przycisk MENU, aby wejść do menu ekranowego. Następnie naciśnij ◀ / ▶, aby wybrać menu PICTURE (obraz).
INSTRUKCJA OBSŁUGI
Naciśnij przycisk ▲ / ▼, aby wybrać tryb obrazu (Picture Mode), a następnie ◀ / ▶, aby wybrać jeden z trybów.
- Naciśnij przycisk ▲ / ▼, aby wybrać jasność (Brightness), a następnie ◀ / ▶, aby wejść do menu regulacji i dostosować parametry jasności.
- Naciśnij przycisk ▲ / ▼, aby wybrać kontrast (Contrast), a następnie ◀ / ▶, aby wejść do menu regulacji i dostosować parametry kontrastu.
- Naciśnij przycisk ▲ / ▼, aby wybrać ostrość (Sharpness), a następnie ◀ / ▶, aby wejść do menu regulacji i dostosować parametry ostrości.
- Naciśnij przycisk ▲ / ▼, aby wybrać nasycenie (Saturation), a następnie ◀ / ▶, aby wejść do menu regulacji i dostosować parametry nasycenia.
- Naciśnij przycisk ▲ / ▼ ↓ aby wybrać odcień (Hue), a następnie ◀/▶, aby wejść do menu regulacji i dostosować parametry odcieni.
- Naciśnij przycisk ▲ / ▼, aby wybrać ostrość (Sharpness), a następnie ◀ / ▶, aby wejść do menu regulacji i dostosować parametry ostrości.
- Naciśnij przycisk ▲ / ▼, aby wybrać temperaturę barwową (Color Temp), a następnie ◀ / ▶, aby wybrać jeden z trybów: standardowe, chłodne lub ciepłe.
- Naciśnij przycisk ▲ / ▼ aby wybrać współczynnik kształtu (Aspect Ratio), a następnie ◀ / ▶, aby wybrać jedną z dostępnych opcji.
- Naciśnij przycisk ▲ / ▼, aby wybrać ustawienia zaawansowane (Advanced Settings), a następnie ▶, aby wejść do menu regulacji w Ustawieniach zaawansowanych.

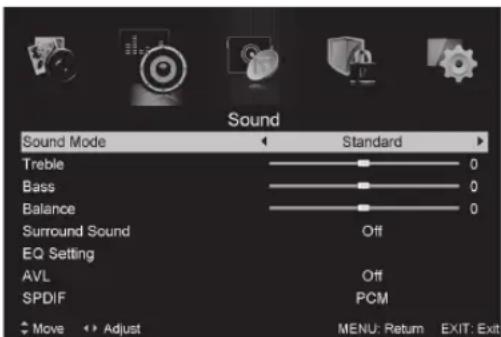

Dźwięk
Urządzenie umożliwia wybranie najkorzystniejszej dla użytkownika konfiguracji parametrów dźwięku.
Naciśnij MENU, aby wejść do menu ekranowego. Następnie naciśnij ◀/▶, aby wybrać menu SOUND (dźwięk).
- Naciśnij przycisk ▲ / ▼, aby wybrać tryb dźwięku (Sound Mode), a następnie ◀ / ▶, aby wybrać jeden z trybów.
- Naciśnij przycisk ▲ / ▼, aby wybrać wysokie tony (Treble), a następnie ◀ / ▶, aby dostroić ich poziom.
- Naciśnij przycisk ▲ / ▼, aby wybrać niskie tony (Bass), a następnie ◀/▶, aby dostroić ich poziom.
- Naciśnij przycisk ▲ / ▼, aby wybrać balans (Balance), a następnie ◀/▶, aby dostroić ich poziom.
- Naciśnij przycisk ▲ / ▼, aby wybrać dźwięk surround, a następnie ◀ / ▶, aby wybrać opcję ON/OFF (włącz/wyłącz).
- Naciśnij przycisk ▲ / ▼, aby wybrać ustawienia korekcji dźwięku (EQ Setting), a następnie ◀ / ▶, aby wejść do menu korekcji i dostosować parametry dźwięku.
- Naciśnij przycisk ▲ / ▼, aby wybrać tryb automatycznego wyrównywania poziomu dźwięku (AVL) dźwięk surround, a następnie ◀ / ▶, aby wybrać opcję ON/OFF (włącz/wyłącz).

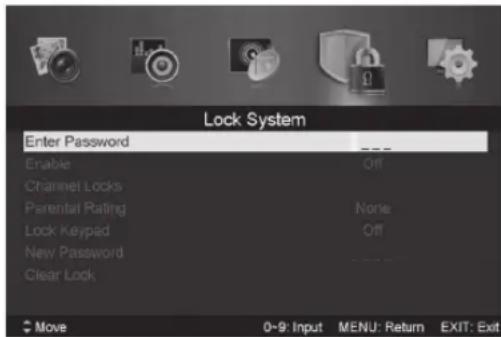

System Blokowania
Naciśnij przycisk MENU, aby wejść do menu ekranowego. Następnie naciśnij ◀ / ▶, aby wybrać menu PICTURE (obraz).
Lock System (system blokowania). Hasło domyślne to „0000”.
Uwaga: Hasło administratora systemu to „8899”.
- Naciśnij przycisk ▲ / ▼, aby aktywować hasło, a następnie ◀ / ▶, aby wybrać opcję ON/OFF (włącz/wyłącz).
- Naciśnij przycisk ▲ / ▼, aby wybrać blokowanie kanałów (Channel Locks), a następnie ▶, aby wybrać kanał(y) do zablokowania.
- Naciśnij przycisk ▲ / ▼, aby wybrać ochronę rodzicielską (Parental Rating), a następnie ◀ / ▶, aby wybrać aktywować tę opcję.
- Naciśnij przycisk ▲ / ▼, aby wybrać funkcję blokowania klawiatury (Lock Keypad), a następnie wybierz opcję ON/OFF (Wł./Wył.) Ustawienie blokady na ON spowoduje zablokowanie klawiatury.
- Naciśnij przycisk ▲ / ▼, aby wybrać tryb hotelowy, a następnie ▶, aby wejść do podmenu i aktywować wybraną opcję.
INSTRUKCJA OBSŁUGI
- Naciśnij ▲ / ▼, aby wybrać nowe hasło (New Password) i wprowadzić je do pamięci.
- Naciśnij ▲ / ▼, aby wybrać funkcję kasowania blokad (Clear Lock), a następnie ▶, aby wykasować blokady z pamięci.

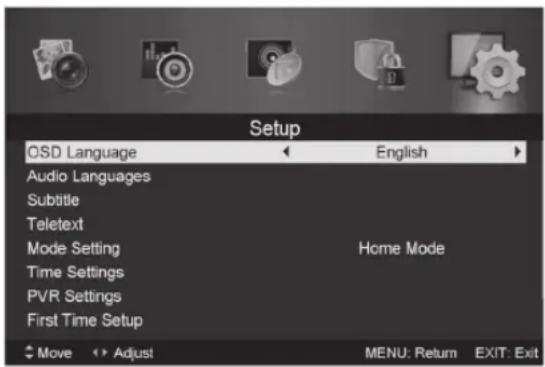

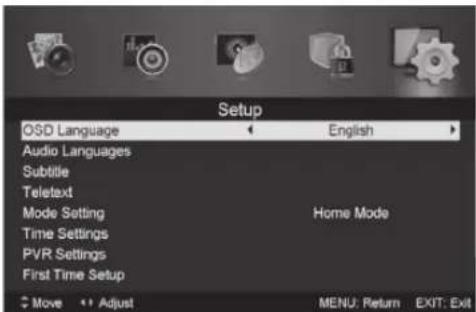

Konfiguracja (Setup)
Naciśnij MENU, aby wejść do menu ekranowego. Następnie naciśnij ◀/▶, aby wybrać menu SETUP (Konfiguracja).
- Naciśnij przycisk ▲ / ▼, aby wybrać język ekranowy (OSD Language), a następnie ◀ / ▶, aby wybrać odpowiedni język, w którym wyświetlane będzie menu.
- Naciśnij przycisk ▲ / ▼, aby wybrać język audio (Audio Language), a następnie ▶, aby wejść do menu regulacji dźwięku i wybrać odpowiedni język audio.
- Naciśnij przycisk ▲ / ▼, aby wybrać tryb napisów (Subtitle), a następnie ▶, aby wybrać opcję ON/OFF (włącz/wyłącz).
Uwaga:
Ta funkcja jest powiązana wyłącznie z telewizją cyfrową (DTV).
4. Naciśnij przycisk ▲ / ▼, aby wybrać teletekst (Teletext), a następnie ▶, aby wejść do podmenu.
5. Naciśnij przycisk ▲ / ▼, aby wybrać niebieski ekran (Blue Screen), a następnie ◀/ ▶, aby wybrać opcję ON/OFF (włącz/wyłącz).
- Naciśnij przycisk ▲ / ▼/ ◀ lub ▶, aby wybrać tryb konfiguracji (Mode Setting).
- Naciśnij przycisk ▲ / ▼/ ◀ lub ▶, aby wybrać ustawienia godziny (Time Setting).
- Naciśnij przycisk ▲ / ▼/ ◀ lub ▶, aby wybrać ustawienia PVR.
- Naciśnij przycisk ▲ / ▼, aby wybrać opcję First Time Installation (pierwsza instalacja), a następnie ENTER, aby skonfigurować odpowiednie opcje, a w tym język ekranu, kraj i strojenie.
- Naciśnij ▲ / ▼ / ◀ lub ▶, aby wybrać tryb On-Air Download teletekst (OAD – pobieranie danych w trybie online), a następnie ENTER, aby wejść do podmenu.
- Naciśnij przycisk ▲ / ▼, aby wybrać zerowanie (Reset), a następnie ENTER, aby wywołać okienko dialogowe. Naciśnij ▶, aby wybrać „tak” (Yes) i przywrócić wszystkie ustawienia domyślne.
Komputer stacjonarny (PC)
Naciśnij MENU, aby wejść do menu ekranowego. Następnie naciśnij ◄ / ▶, aby wybrać menu konfiguracji komputera stacjonarnego (PC). (Opcja dostępna wyłącznie w modelach z funkcją PC).
- Naciśnij przycisk ▲ / ▼, aby wybrać regulację automatyczną (Auto Adjust), a następnie ▶, aby aktywować samoczynną regulację.
- Naciśnij przycisk ▲ / ▼, aby wybrać położenie w poziomie (H-Position), a następnie ◀ / ▶, aby przeprowadzić regulację.
- Naciśnij przycisk ▲ / ▼, aby wybrać położenie w pionie (V-Position), a następnie ◀ / ▶, aby przeprowadzić regulację.
- Naciśnij przycisk ▲ / ▼, aby wybrać fazę (Phase), a następnie ◀ / ▶, aby przeprowadzić regulację.
- Naciśnij przycisk ▲ / ▼, aby wybrać zegar (Clock), a następnie ◀ / ▶, aby przeprowadzić regulację.
INSTRUKCJA OBSŁUGI
Funkcje DTV
Lista programów ulubionych
Użytkownicy mogą wejść do listy programów ulubionych, po wybraniu źródła sygnału DTV i naciśnięciu przycisku FAV.
Poniżej przedstawiono widok okno z listą ulubionych programów.
Informacje o programie
Naciśnięcie przycisku DISPLAY umożliwia wyświetlenie informacji o danym kanale, jeżeli aktualnym źródłem sygnału jest DTV. Poniżej przedstawiono widok okna z informacjami o programie:
Audio
Użytkownik może wejść do menu konfiguracji (Setup), a następnie do podmenu języka audio (Audio Language), jeżeli wybrane źródło sygnału to DTV. Na ekranie pokaże się okno z językiem audio. Naciśnij ▲ / ▼, aby wybrać menu języka audio.
Elektroniczny przewodnik po programach (EPG)
Elektroniczny przewodnik po programach (EPG) dostarcza informacji o aktualnie wyświetlanych lub nadchodzących programach. Naciśnięcie przycisku EPG powoduje wyświetlenie przez system okna EPG. Po prawej stronie okna pokazują się informacje o dacie i godzinie (Date/Time). Po lewej stronie okna znajduje się lista wszystkich kanałów. W prawej kolumnie listy pokazane zostają programy danego kanału. Wybrany program jest także widoczny na górze ekranu.
- Naciśnij przycisk ▲ / ▼, aby wybrać odpowiedni program. Naciśnięcie przycisku CZERWONY umożliwia wejście do trybu nagrywania. Naciśnięcie przycisku ZIELONY spowoduje wyświetlienie szczegółowych informacji o programie. Naciśnięcie przycisku ŻÓŁTY umożliwia sprawdzenie informacji szczegółowych po wejściu do harmonogramu PVR. Naciśnij przycisk NIEBIESKI, aby wejść do konfiguracji przypomnień.
- Naciśnij przycisk ▲ / ▼ aby wybrać kanał (CH), a następnie ◀ / ▶, aby wybrać numer kanału i przejrzeć aktualny program telewizyjny dla danego kanału.
Uwaga:
Przed nagraniem danych pamięć USB zostanie sformatowana. Nie zaleca się zapisywania w pamięci USB żadnych newralgicznych danych.
Napisy
Użytkownicy mogą wejść do menu konfiguracji napisów, po wybraniu źródła sygnału DTV.
Uwaga: Ilustracje wykorzystane do opisów funkcji mają wyłącznie poglądowy charakter.
Naciśnij ◀ / ▶, aby wybrać złącze CI (Common Interface), a następnie ENTER, aby wejść do podmenu. Ta funkcja jest dostępna wyłącznie w trybie DTV, jeżeli telewizor jest wyposażony w kartę Cl.
Naciśnij przycisk SOURCE (Żródło), aby zmienić źródło sygnału mediów.
Zdjęcia
- Naciśnij przycisk ◀/▶, aby wybrać opcję PHOTO (Zdjęcia), a następnie ENTER, aby wejść do menu.
- Naciśnij przycisk ◀/▶, aby wybrać napęd, z którego będzie my ogłądać zdjęcia, a następnie ENTER, aby wejść do menu.
- Naciśnij przycisk NIEBIESKI, aby wejść do podmenu.
- Naciśnij przycisk EXIT, aby powrócić do poprzedniego menu.
Muzyka
- Naciśnij przycisk ◀/▶, aby wybrać MUSIC (Muzyka) w menu głównym, a następnie naciśnij ENTER, aby wejść do menu.
- Naciśnij przycisk ◀/▶, aby wybrać napęd, z którego będziemy odtwarzać muzykę, a następnie ENTER, aby wejść do menu.
- Naciśnij przycisk NIEBIESKI, aby wejść do podmenu.
- Naciśnij EXIT, aby powrócić do poprzedniego menu.
Filmy
- Naciśnij przycisk ◀ / ▶, aby wybrać tryb MOVIE (Filmy) w menu głównym, a następnie naciśnij ENTER, aby wejść do menu.
- Naciśnij przycisk ◀/▶, aby wybrać napęd, z którego będzie my odtwarzać filmy, a następnie ENTER, aby wejść do menu.
- Naciśnij przycisk NIEBIESKI, aby wejść do podmenu.
- Naciśnij EXIT, aby powrócić do poprzedniego menu.
INSTRUKCJA OBSŁUGI
Tekst
- Naciśnij przycisk ◀ / ▶, aby wybrać opcję TEXT w menu głównym, a następnie naciśnij ENTER, aby wejść do menu.
- Naciśnij przycisk ◀/▶, aby wybrać napęd, z którego będziemy odtwarzać tekst, a następnie ENTER, aby wejść do menu.
- Naciśnij przycisk NIEBIESKI, aby wejść do podmenu.
- Naciśnij EXIT, aby powrócić do poprzedniego menu.
Tryb PVR
Po wybraniu źródła sygnału DTV naciśnij MENU, aby wejść do menu ekranowego. Następnie naciśnij ◄/▶, aby wybrać menu SETUP (Konfiguracja).
- Naciśnij przycisk ▲ / ▼, aby wybrać konfigurację PVR (PVR Settings) i ENTER lub ▶, aby wejść do menu.
a) Naciśnij przycisk ◀/▶ aby wybrać menedżera plików (File Manager) i ENTER, aby sprawdzić system plików PVR.
b) Naciśnij ◀/▶, by wybrać listę urządzeń (Device List), a następnie naciśnij ENTER, aby wejść do podmenu.
c) Naciśnij przycisk ◀ / ▶, aby wybrać harmonogram nagrywania (Scheduled Record) i ENTER, aby wejść do menu konfiguracji.
- Przed nagraniem danych pamięć USB zostanie sformatowana. Nie zaleca się zapisywania w pamięci USB żadnych newralgicznych danych.
- Naciśnij przycisk, oby rozpocząć nagrywanie. Przy powtórnym naciśnięciu przycisku nagrywania symbol zostanie zmniejszony, ale nagrywanie nie zostanie przerwane.
INSTRUKCJA OBSŁUGI
Rozwiązywanie problemów
| PROBLEM ROZWIAZANIE | |
| Telewizor nie chce się włączyć | Sprawdź, czy w gniazdku znajduje się kabel zasilający.W pilocie mogą się znajdować wyczerpane baterie. Wymień je na nowe. |
| Brak obrazu i dźwięku | Sprawdź kabel łączący telewizor i antenę/zewnętrzne urządzenie AV.Naciśnij przycisk zasilania na pilocie.Naciśnij na pilocie przycisk SOURCE, a następnie kilkukrotnie naciśnij ▲ / ▼,aby wybrać źródło sygnału telewizyjnego. |
| Słaby obraz, dobry dźwięk | Sprawdź kabel łączący telewizor i antenę/zewnętrzne urządzenie AV.Uruchom inny kanał. Dana stacja telewizyjna może mieć problemy znadawaniem.Wyreguluj jasność/kontrast w menu VIDEO. Sprawdź, czy urządzenie działa wtrybie PAL. |
| Zakłócenia dźwiękowe | Odsuń od telewizora wszelkie urządzenia działające na podczerwień. |
Specyfikacja
Rozmiar ekranu: 28" DLED panel
System odbioru TV cyfrowej DVB-T MPEG4
Proporcja ekranu 16:9
Rozdzielczość: 1366X768 HD Ready
Kąt widzenia: 170 (W);160 (Sz)
Jasność: 250cd/m2
Kontrast: 1000:1
Czas reakcji: 5ms
Głośniki: 2 x 6 Watt
Tryb obrazu: 4:3, 16:9
System odbioru TV: PAL/SECAM
Dolby Digital Plus (E-AC-3)
System odbioru dźwięku: B/G,D/K,I,L/L,M/N
Redukcja szumów DBX
Teletext: 1000 stron (tylko Europa)
Gniazda wejściowe/wyjściowe: HDMI, SCART, AV-we., Słu-
chawkowe wyj., VGA we., PC AUDIO we., USB
Pobór mocy w Standby: 1W
Pobór mocy: 60W (max)
USER'S MANUAL
User's Manual
Control Panel
Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.
Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.
Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.
MANTA
Dział Obsługi Klienta
tel: +48 22 332 34 63 lub e-mail: serwis@manta.com.pl
od poniedziałku do piątku w godz. 9.00-17.00
Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.
Strona główna www.manta.com.pl
Strona wsparcia technicznego www.manta.info.pl
Assembled in Poland
