Typ produktu	Piła tarczowa
Marka	Meec Tools
Model	242-130
Źródło zasilania	Elektryczny sieciowy (230V~50Hz)
Moc znamionowa	1300 W
Średnica tarczy	185 mm (7,3 cala)
Otwór tarczy	20 mm
Maksymalna głębokość cięcia pod kątem 90°	65 mm (2,6 cala)
Maksymalna głębokość cięcia pod kątem 45°	45 mm (1,8 cala)
Prędkość obrotowa bez obciążenia	5000 obr/min
Waga	4,5 kg (9,9 funta)
Wymiary (DxSxW)	310 x 230 x 270 mm
Długość kabla	2,5 m
Klasa ochronności	Klasa II (podwójna izolacja)
Funkcje główne	Cięcie wzdłużne, poprzeczne, cięcie pod kątem (do 45°)
Funkcje bezpieczeństwa	Osłona tarczy, blokada wrzeciona, wyłącznik bezpieczeństwa, zabezpieczenie przed odrzutem
Konserwacja	Usuń trociny po użyciu, smaruj ruchome części, sprawdzaj zużycie szczotek
Dostępność części zamiennych	Tak (tarcze, szczotki, szczotki węglowe, wyłączniki)
Możliwość naprawy	Konstrukcja modułowa; szczotki i tarcza wymieniane przez użytkownika
Akcesoria w zestawie	Jedna tarcza z węglików spiekanych, prowadnica wzdłużna, klucz, worek na pył

Często zadawane pytania - 242-130 Meec Tools

Jak wymienić tarczę w pile Meec Tools 242-130?

Odłącz piłę od zasilania. Naciśnij blokadę wrzeciona, aby zablokować tarczę. Użyj dołączonego klucza, aby poluzować nakrętkę wrzeciona (obracaj zgodnie z ruchem wskazówek zegara). Zdejmij zewnętrzny kołnierz i tarczę. Zamontuj nową tarczę zębami skierowanymi w prawidłowym kierunku obrotów (strzałka na osłonie). Zabezpiecz zewnętrznym kołnierzem i nakrętką, a następnie dokręć przeciwnie do ruchu wskazówek zegara.

Jaka jest maksymalna głębokość cięcia piły 242-130?

Pod kątem 90° maksymalna głębokość cięcia wynosi 65 mm (2,6 cala). Przy skosie 45° maksymalna głębokość wynosi 45 mm (1,8 cala).

Czy mogę używać piły do cięcia metalu?

Piła jest przeznaczona do drewna i kompozytów drewnianych. Używanie jej do metalu bez odpowiedniej tarczy może uszkodzić narzędzie i stwarzać zagrożenia bezpieczeństwa. Używaj wyłącznie tarcz przeznaczonych do ciętego materiału.

Jak wyregulować kąt skosu w pile?

Poluzuj pokrętło regulacji skosu znajdujące się przy podstawie. Przechyl podstawę do żądanego kąta (0° do 45°). Użyj skali jako wskazówki, a następnie mocno dokręć pokrętło.

Jakiego typu tarczy używa piła 242-130?

Używa tarczy o średnicy 185 mm z otworem 20 mm. Tarcza powinna mieć maksymalną grubość 1,8 mm i maksymalną szerokość zęba 2,5 mm. Zawsze używaj tarcz przeznaczonych do prędkości co najmniej 5000 obr/min.

Dlaczego piła nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony i czy wyłącznik automatyczny nie jest wyłączony. Upewnij się, że wyłącznik bezpieczeństwa jest odblokowany. Jeśli nadal nie uruchamia się, szczotki węglowe mogą być zużyte i wymagać wymiany. Skontaktuj się z obsługą klienta, jeśli problem będzie się powtarzał.

Jak czyścić piłę po użyciu?

Odłącz piłę od zasilania. Użyj szczotki lub sprężonego powietrza, aby usunąć trociny z otworów wentylacyjnych, osłony tarczy i podstawy. Przetrzyj zewnętrzną część wilgotną szmatką. Nie używaj rozpuszczalników. Nasmaruj punkty obrotu osłony tarczy lekkim olejem.

Czy piła Meec Tools 242-130 jest kompatybilna z odkurzaczem do pyłu?

Tak, piła ma port na pył pasujący do większości standardowych węży odkurzacza o średnicy 35 mm. Podłączenie odkurzacza poprawia widoczność i utrzymuje czystość na stanowisku pracy.

Jakie środki ostrożności należy zachować podczas używania tej piły?

Zawsze noś okulary ochronne, ochronniki słuchu i maskę przeciwpyłową. Trzymaj ręce z dala od tarczy. Używaj prowadnicy wzdłużnej do cięć prostych. Nigdy nie zdejmuj osłony tarczy. Upewnij się, że obrabiany przedmiot jest zabezpieczony. Odłącz zasilanie przed wymianą tarczy lub konserwacją.

Gdzie mogę znaleźć części zamienne do piły 242-130?

Części zamienne, takie jak tarcze, szczotki węglowe i wyłączniki, są dostępne w sklepach Jula lub na stronie internetowej Meec Tools. Aby zamówić odpowiednie części, użyj numeru modelu 242-130.

INSTRUKCJA OBSŁUGI 242-130 Meec Tools

Nis wyrzulaj zupłego poduń wate z popodami

komunalnymi! Produkt zawiera elektryczne komponenty

moące być zagrozeniem dla środowiska dla zdrowia.

Produkt należy codać do odpowiedniego punktu

skadawerte lub propriesti yu do jedrejo e sklepiz gelee

przy zakiupie nowego spizetu bezolatnie przymierny stary

tego sameco rodzaju i w tej samej ilości.

ta efocizaje i nastym dniaje obshu kierra on

[Unreadable Text]

www.csc.com

oświadcza, że budowa i sposób produkcji niniejszego produktu

CROSSCUT/MITRESAW / KAP/GERSAG

KAPP-/GJÆSAG/ PILARKA POPRZECZNA/UKOŚNA

JS-1013 1900W, 254mm

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

242130

er i sanisvar med fögende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Imię i nazwiska-Newby odpowiesztamię za

Jones Backstad

Box 363, SE-532 37 Skara, Sweden

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

Ogólne zasady bezpieczeństwa

• Nieprzestrzeganie wszystkich zaleceń i zasad bezpieczeństwa grozi porażeniem prądem, pożarem i/lub poważnymi obrażeniami ciała.
• Przed użyciem narredzia przecrytaj całą instrukcję obsługi i dokładnie przestregaj zasad bezpieczeństwa.
• Pojęcie „elektronarzędzie” używane w niniejszych instrukcijach bezpieczeństwa określa stacjonarne elektronarzędzia zasilane zmiennym sieciowym prądern elektrycznym (wyposażone w przewód zasilający) lub akumulatorami (bezprzewodowe).

1) Miejsce pracy

A. Zapewnij czystość i dobre oświetlenie w miejscu pracy. Bałagan w miejscu pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia wypadków.
B. Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów.
C. Dzieci i osoby przyglądające się pracy elektronarzędzia powinny przebywać w bezpiecznej odległości. Brak koncentracji może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

A. Wtyczka elektronarzędzia musi pasować do gniazdka sieciowego. Nigdy nie dokonuj żadnych zmian we wtycze.
B. Nigdy nie używaj przejściówek razem z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki dopasowane gniażdka zmniejszają ryzyko porażenia prądem.
C. Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: rury, grzejniki, kuchenki i lodówki. Ryzyło porażenia zwiększa się, jeżeli twoje dało zostanie uziemione.
D. Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą zwiększa ryzyko porażenia prądem.
E. Uważaj na kabel. Nigdy nie używaj kabla do przenoszenia lub wyciągania elektronarzędzia ani do wymjowania wtyczki z gniażeka. Chron kabel przed nadmierną temperaturą, kontaktem z olejami, ostnymi krawędziami oraz ruchomymi częściami narzędzia. Uszkodzone lub waciłwe kable zwiększają ryzyko porażenia prądem.
F. Jeżeli korzystasz z narzędzia na wolnym powietrzu, używaj wyłącznie przedłużacza przeznaczonego do

3) Bezpieczeństwo osobiste

A Zachowuł czujność. Podczas pracy z elektromarzędziem zachowu, przez cały czas ostrozność i kierui się zdrowym rozsacjiem.
B. N gdy nie używaj elektronarzędzia w przypadku zmęczenia, sni będąc pod wpływem narkotysów, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną poważnych obrażeń ciała.
C. Uzywaj środków ochrony indywicuanej. Zawsze ichwaj okularów ochronnych. Takie środki ochrony indywidualnej, jak: maski przedwylowe, obuwie ancyposzglowe, kask ochronny oraz środki ochrony słuchu, stosowane w zajeść od rodzaju elektronarzȩdzie oraz sposobu poslugiania są nm, zmniejsztą ryzyko odniesienia obrażeń data.
D. Unikaj niezami Azerbaijanu oruchomienia narzędzia. Przed podłączem kabria i/łub akumulatorów, a także przed podnoszeniem/przenoszeniem narzędzia zawsze sprawłoć, czy jego przełącznik znajduje się w pozycji wyłączonej. Ryzyko wypacku jest duże przy przenoszeniu elektronarzędzia z palcem na przełączniu oraz podczas podłączania narzędzia do prądu, jeśli przełącznik znajduje się w pozycji wyłączonej.
E. Usuń klucze nastawne i pozostałe narzędzia przed włączeniem elektronarzędzia. Klucz lub inne narzędzia pozostawione na obracające się ceło mogą spowodować obrażenia deta.
F. Nie pochylaj się zbytnio do przodu. Utrzymui przez cary czas stabilną postawę, aby nie stracić równowagi. Dzięki temu moiesz w nieorzekiwatych svtuacjiach lepiej kontrolować elektronarzdrzie.
C. Noś odpowiednią odzież. Nie noś lużnych ubrań ani bizuterii. Trzymaj włosy, ubrania i rękawice z daleka od ruchomych części urządzenia. Tuźne ubrania, bizuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
H. Jeżeli na wyposażeniu jest sprzęt do odsyśaną i zbierania pyłu, należy sprzęt ten podłączyć i w należyły sposób z niego korzystać. Takie urządzenia minimalizują ryzyko powstawania problemów spowodowanych zapyleniem.

4) Obstuga i czyszczenie elektronarzędzia

A. Nie przeciązaj elektronarzędzia. Uzywaj elektronarzędzia odpowiedniego do zaplanowanych prac.
Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.
B. Nie używaj narzędzia z uszkodzonym przełącznikem. Elektronarzędzia, które nie dają się włączyć lub wyłączyć ze pomocą przełącznika, są niebezpieczne i wymagają naprawy.
C. Przed wyregulowaniem elektronarzędzia, wymianą akcesoriów lub odłozeniem elektronarzędzia wyłącznij akumulator i/łuc kabel z gniażda. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
D. Przechowej elektronarzędzia, z których nie kolorystasy, w miejscu niedostępnym dla dzieci. Nie powód, aby elektronarzędzia były używane przez dzieci lub osoby, które nie znaja danego narzędzia lub też nie zapoznały się z niniejszymi zaleceniamiVerticalnego posługiwania się nim.
E. Konserwuj elektro narzędzia. Sprawdź, czy ruchome części są prawidrowo ustawione i poruszają się bez

H. Stosuj elektronarzędzia, akcesoria, tarcze itp. w sposób zgodny z niniejszymi zaleceniami, przy uwzględnieniu panujących warunków pracy oraz zadania do wykonania. Zastosowanie elektronarzędzi do innych celów niż te, do których są przeznaczone, może być niebezpieczne.

5) Serwis

Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel serwisowy, stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

SZCZEGÓLNE ZASADY BEZPIECZEŃSTWA DOTYCZĄCE PILAREK UKOSOWYCH

• Wszystkie symbole ostrzegawcze na pilarce muszą być zawsze dobrze widoczne.
• Nie stawiaj nic na pilarce. Przewrócenie narzędzia lub kontakt z tarczą tnącą mogą doprowadzić do poważnych obrażeń.
• Sprawdź, czy ostona tarczy działa, jak należy i swobodnie się porusza. Niqdy nie zatraskuj osłony tarczy w położeniu otwartym.
• Nigdy nie próbuj uprzątać kawałków drewna, wiórów itp. z pilarki, która jest w ruchu. Ustaw ramię pilarki w trybie spoczynkowym i wyłąc elektronarzędzie przełącznikiem.
• Góry pilarka jest uruchomiona, przesuwaj tarczę lnącą wyłącznie w stronę obrabianego przedmiolu. W przeciwnym razie istnieje ryzyko odrzutu, jeśli tarcza utknie w obrabianym przedmiocie.
• Utrzymuj uchwyty suche, czyste i wolne od smaru i thuszu. Tuste i brudne od oleju uchwyty są śliskie i mogą spowodować utratę kontroli nad narzędziem.
• Na powierzchni roboczej piłarki podczas cięcia nie powinny znajdować się zadne narzędzia, wióry itp. Tylko obrabiany przedmiot może się tem znajdować. Mniejsze kawałki drewna i inne przedmioty w razie zetknięcia się z obracającą się tarczą tnącą mogą zostać z dużą prędkością wyzrucone w stronę użytkownika.
• Ultrzymuj podlogę czystą od wiórów i innych resztek materiałów. Możesz się na nich poślicznąć lub o nie potknąć.
• Zawsze porzącinie mocuj obrabiany przedmiot. Bezpiecznie jest przymocować obrabiany przedmiot za pornorą racisku niż trzymać go w ręce. Nie Inj przedmiotów, które nie są ramocuwane wystarczająco dobrze. W przeciwnym razie dłoń za bardzo żoliży się do obracającej się tarczy tnącej.
• Używaj pilarki wyłącznie do takiego rodzaju materiału, do jakiego jest przeznaczone. W przeciwnym razie może dojść do jego przegrzania.
• Jeśli tarcza utknie, wyłącze elektronarzędzie i przytrzymaj obrabiany przedmiot, sz tarcza przestanie się obracać. Aby uniñacą odzrułu, nie próbuj wymijować przedmiotu przed zatrzymaniem się tarczy. Sprawdź, diaczego tarcza się zaklimowała i rozwiaz problem przed ponownym uruchorniem narzędzia.
• Mierłaenia műwai tanów, nakniatych wukrzuionich ani kolombenich Iara. Tarwa 7 tonami

typu łatwo ulegają uszkodzeniu.

• Po zakończonym cięciu nie dotykaj tarczy, dopóki nie osłyqnie. Tarcza bardzo nagrzewa podczas cięcia.
• Niędy nie używaj narzędzia bez płyty podającej. Jeśli płyta jest uszkodzona, wymień ją. Usterka płyty podającej może doprowadzić do zranienia się tarczą.
• Regularnie sprawdzaj kabel zasilający. Uszkodzony kabel powin en zostać wymieniony przez uprawnio negu pracownika serwisu. Jeśli przedłużacz jest uszkodzony, należy qo natychmiasł wymienić. Dzięki temu zachowuje się bezpieczeństwo.
• Zawsze przechowuj elektronarzędzia w bezpieczny sposób. Miejsce przechowywania musi być suche i zamykane, by narzędzie nie uległo uszkodzeniu i by niki nieupoważniony nie miał do niego dostępu.
• Nie pozostawiaj pilarki bez nadzoru, dopoki całkowicie się nie zatrzyma. Narzędzia tnące, które nadal się poruszają, mogą spowodować obrażenia.
• Nie używaj piłarki, jeśli kabel jest uszkodzony. Nie dotykaj uszkodzonego przewodu i wyciągnij wtycjkę, jeśli przewód został uszkodzony podczas pracy. Uszkodzone przewody zwiększają ryzyko porażenia prądem.

SYMBOLE

Poniżsre symbole są ważne dla sposobu użytkowania pilarki. Upewnij się, że rozumiesz symbole i ich znaczenie.

	Przed użyciem przeczytaj instrukcję obsługi.
	Używaj maski przeciwpytowej.
	Używaj okularów ochronnych.
	Używaj środków ochrony słuchu. Hałas może spowodować uszkodzenie słuchu.

Jeśli to możliwe, trzymaj ramiona, dłonie i palce z dala od obszaru pracy.

Ostrzeżenie! Niędy nie patrz bezpośrechnio w wiązkę lasera. Urządzenie zostało wyposażone w laser. Ten rodzaj lasera zwykle nie stanowi ryzyka uszkodzenia wzoku, jednak jeśli popatrzysz bezpośrednio w wiązkę, może spowodować to tymczasową utratę wzoku.

DANE TECHNICZNE

Napięcie znamionowe 230 V	~50 Hz
Muc 1900 W
Prędkość obrotowa bez obciążenia 4800 obr./min
Wymiary latzny Inążej 254 x 30 x 2,8 mm
Zakres pitowania 90° x 90° / 70 x 310 mm
45° x 45° / 40 x 210 mm
45° x 90° / 40 x 310 mm
90° x 45° / 70 x 210 mm
Masa 13,4 kg
Poziom ciśnienia akustycznego, IpA 97 dB(A), K = 3 dB
Poziom mocy akustycznej, LwA 110 dB(A), K = 3 dB
Poziom drąń 3,8 m/s2, K = 1,5 m/s2

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań i hałasu, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narazenia się na działanie drgań. Wartości pomiarowe określono zgodnie z normami EN 61029-2-9:2012.

OSTRZEŻENIE! Rzeczywisty poziom drjani i halasu podczas korzystania z narzędzia, w zależności od sposobu posługiwania się nim i rodzaju materiału, który jest przetwarzany, może różnić się od podłanej wartości całkowitej. Diatego należy zidentyfikować te środki zabezpieczające, które w oparcu o ocenę narzenia na odeńatytowanie szkodiiwych czynników w warunkach rzeczywistych (przy wrściu pod uwagę wszystkich części cyku roboczego, jak również czasu, w którym narzędzie jest wystązone lub pracuje na biegu i walym, poza czasem rozruchowy!) wymagane są, aby chronić użytkownika.

OPIS

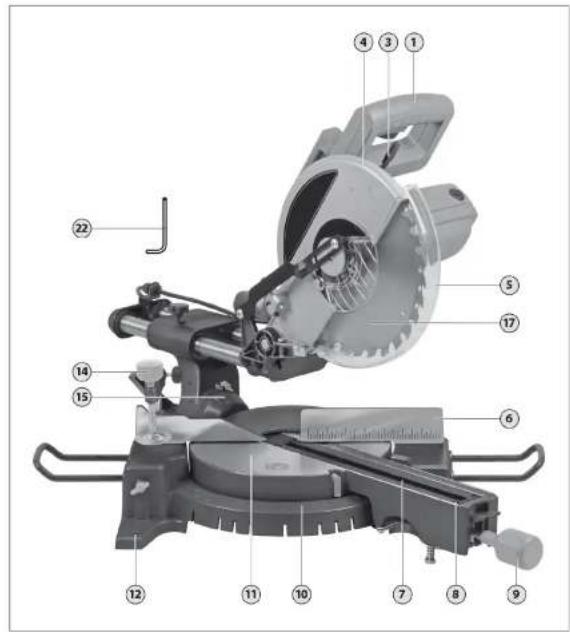

Części pilarki ukosowej

1 Uchwyl	15 Podzalka kąta cięcia ukośnego (pionowego)
3 Dtwnignia blokująca ramię tnące	17 Tarcza tnąca
4 Obudowa zabezpieczająca	18 Worek na pył
5 Ostona tarczy	19 Przełącznik
6 Ogranicznik	21 Wyrzutnik wiórów
7 Płyta podająca	22 Klucł imbusowy
8 Śruby do płyty podającej	23 Pokręjło blokujące kąt cięcia ukośnego (pionowe)
9 Pałąc do obrocania stolu pilarki	24 Blokada transportowa
10 Podzialka kąta cięcia ukośnego (poziornego)	26 Sruby imbusowe do ogranicznika
11 Stół pilarki	27 Otwór na ścisk śrubowy
12 Otwory do montażu storu	28 Blokada wrzeciona
13 Rękojeść
14 Scisk śrubowy

OBSŁUGA

Użytkowanie zgodne z przeznaczeniem

Pilarka jest przemazona do prostego cięcia drewna wchluń i wszerz. Miżna ustawić poziomy kąt cięcia ukośnego w zakresie od -45° do +46° oraz pionowy kąt cięcia ukośnego w zakresie od 0° do 45°. Pilarka jest przemazona do cięcia twardego i miękkiego drewna. Nie należy używać jej do cięcia aluminium ani innych metali niezelaznych.

Podłączanie

Zachowuj ustrożność, by nie uruchomić pilarki przypadkowe. Podczas montażu i regulacji pilarki, wtyczka nie powinna być podłączona. Sprawoź, czy napięcie zasilania jest właściwe. Napięcie zasilania musi być zgodne z danymi podanymi na tabliczce znamionowej urządzenia.

UWAGA! Upewnij się, że elektronarrednie nie jest uszkodzone. Przed przystąpieniem do używania piłarki wszystkie zabezpieczenia muszą być w tak dobrym stanie, by mycket było ono używane bez problemu. Upewnij się, że wszystkie ruchorne części działają za problemu i nie zakleszcząje się, a żadna z części nie jest uszkodzone. Należy pograwnie zamontować wszystkie części i spełnić warunki dla bezproblemowego działania. Uszkodzone zabezpieczenia i części powinny zostać naprawione przez uprawniony warsztal.

Montaż na blacie roboczym

W celu bezpiecznego użytkowania pilarki, należy zamentować ją na równym i stabilnym podłożu (np. na blacie roboczym).

• Wvimii wszystkie części z oakowania.

Odciąg pyłu/wiórów

Pyr z materiałów pomalowanych fărą ołowowią, niektórych rodzajów drewna, mineralów i metali może być skodliwy dla zdrowia. Zettnieście się z pyłem lub jego wdychanie może prowadzić do reakcji alergicznych i/ub problemów z oddychaniem, zarówno dla użytkownka, jak i osób znajdujących się w pobułu. Niegóre rozdraje pyłu, np. z debu czy buku, mogą być zakotwócrze, zwłaszcza jeśli drewno zostało w jaki sposób za- imoregnowane (np. chromem lub środkem zabezpieczającym drewno). Material zawierający azobt może być obrabiany wyłącznie przez fachewców.

• Zawsze używaj odciągu pyłu.
- Upewnij się, że wentylacja w miejscu pracy jest dobra.
- Zalecamy użycie środków ochrony dróg oddechowych z filtrem klasy P2. Postępuj zgodnie z krajowymi przepisami dotyczącymi materiałów, które zamierzasz obrabiać.

Odciąg pyłu/wiórów może zostać zablokowany przez pył, wióry lub niewielkie kawałki obrabianego przedmiolu.

W takim przypadku wyłąc z pilarkę i wyciągnij wtyczkę z gniażdka. Poczekaj, aż tarcza całkiem się zatrzyma.

Zbadaj przyczynę zablokowania i usuń ją.

Odciąg w zestawie

Zamontuj worek na pył (18) na wyrzutniku wiórów (21). Worek na pył nie może stykać się z ruchomymi częściami pilarki. Zawsze opróżniaj worek, kiedy jest całkiem pełny.

Odciąg zewnętrzny

Możesz również do wyrzutnika wiórów (21) zamocować wąz odkurzacza. Odkurzacz musi być przeznaczony do aktualnie obrabianego materiału. Do zebrania pyłu szkodliwego dla zdrowia, rakolwórczego lub suchego użyj odkurzacza specjalnego.

Wymiana tarczy tnącej

Zawsze wyciągaj wtyczkę z gniażdka przed wykonywaniem jakiejkolwiek czynności przy elektronarzędzu. Podczas montażu tarczy używaj rękawic, w przeciwnym razie łatwo się zranić.

Używaj wyłącznie tarcz inących, których maksymalna dopuszczalna prędkość przekracza prędkość obrotową biogu połąwego elektronarzędzia. Używaj wyłącznie tarcz o paramstrach odpowiadających specyfikacji zawartej w niniejszej instrukcji oraz spełniających wymogi normy SS-EN 847-1 i posiadających prawidłowe oznaczenia zgodnie z normą. Używaj wyłącznie tarcz zalecamych przez producenta narzędzia, odpowiednich do obrabianego materiału.

Montaż tarczy tnącej

UWAGA! Zawsze odłączaj narzędzie od zasilania, zanim przystąpisz do jakich kolwiek prac przy nim.

Mif. vina and rabei nival reconsolvam monitri: mina-tie warselbix eafiri

1. Ostrożnie opuść osłonę tarczy.

2. Umieść podkładkę napinającą i śruby. Wośnij blokadę wrzeciona (78), aż zatrzaśnie się na miejscu i następnie dokręć śruby (w kierunku przeciwnym do ruchu wskazówek zegara).

USTAWIANIE KATA CIĘCIA UKOŚNEGO

UWAGA! Wciśnij przełącznik (19) w czasie ustawiania kąta cięcia ukośnego. Jeśli piłarka uruchomi się przypadkowo, ryzyko obrażeń jest duże.

Ustawianie poziomego kąta cięcia ukośnego

Poziomy kąt cięcia ukośnego można ustawić w zakresie od 46" (w lewo) do 46" (w prawo). Pociągnij za paląk (9), aby obrócić stół pilarki (11) w lewo lub prawo, az oznaczenie kąta wskaże wyłorany kąt cięcia ukośnego.

Ustawianie pionowego kąta cięcia ukośnego

Pionowy kąt cięcia ukośnego można ustawić w zakresie od 0° do 45°.

1. Poluzuj pokretto blokujące (23).
2. Użyj uchwytu (1), aby skręcić ramię pilarki, aż zatrzyma się na wybranym kącie cięcia ukośnego.
3. Przytrzymaj ramię pilarki w tej pozycji i dokręć ponownie pokrętło blokujące (25). Aby w szybki i łatwy sposób ustawić standardowe kąty 0° lub 45°, na stelażu znajduje się ogranicznik krańcowy.
4. Poluzuj pokrętło blokujące (23).
5. Pociągnij za uchwyt (1), aby obrócić ramię pilarki
6. do prawego ogranicznika (0°) lub lewego ogranicznika (45°).
7. Ponownie dokręć pokrętło blokujące (23).

Uruchamianie pilarki ukosowej

Uruchom piłarkę, wiskając i przytrzymując wciśnięty przełącznik (19). UWAGAI że würządów bezpieczeństwa siwa nie można zablokować przełącznika (19) w pozycji wciśnięty, lecz trzeba go przyrzymywać przez cały czas cięcia. Ramienia piłarki nie można obniżyć, dopóki nie wciśnie się dźwigni blokującej (3). Aby wykonać cięcie, zarówno przełącznik, jak i dźwignia blokująca (3) muszą być wciśnięto.

Wyłączanie pilarki ukosowej

Wyłącz urządzenie, zwalniając przełącznik (19).

WSKAZÓWKI ROBOCZE

Wskazówki ogólne dotyczące cięcia

• Nie przecinaj wygiętych przedmiotów.
• Obrabiany przedmiot musi mieć proste krawędzie przyleqające do ogranicznika.
• Długie przedmioty należy podeprzeć.

Pozycja pracy

• Nigdy nie stawaj bezpośrednio przed tarczą ani pilarką, lecz stój z boku. W ten sposób ochronisz się przed ewentualnym odrzulem.
• Ramiona, dlonie i palce trzymaj z dala od obracającej się larczy tnącej
• Trzymaj ramiona z dala od toru prowadzenia ramienia pilarki.

Ciecie poprzeczne

1. Przymocuj obrabiany przedmiot w odpowiedni dla jego wielkości sposób.
2. Ustaw wybrany kąt poziomy i/lub pianowy cięcia ukuśnego.
3. Uruchom pilarke.
4. Naciśnij dźwignię (3) i pociągnij za uchwyt (1), aby powoli opuścić ramię pilarki.
5. Przetnij cały obrabiany przedmiot równym ruchem
6. Wyłącz narzędzie i odczekaj, aż tarcza tnąca całkowicie się zatrzyma.
7. Powoli podnieś ramię pilarki.

Wymiana płyty podającej

Czerwona płyta podająca (7) może zużyć się po dłuższym czasie użytkowania urządzenia.
Uszkodzoną płytę podającą należy wymienić.
1. Umieść pilarkę w pozycji roboczej.
2. Odkręć śruby (8) za pomocą śrubokręta krzyiałcowego i wyjmij starą płytę podającą.
3. Wtúż nowa płytę podającą i dokręć ponownie wszystkie śruby (8)

KONSERWACJA

UWAGA! Zawsze wyciągaj wtyczkę z gniażdka przed wykonaniem jakiejkołwiek naprawy urządzenia. Jeśli pomimo staranych procedur produkcyjnych i kontrolnych wystąpilaby jakaś usterka, pilarka powinna zostać naprawiona przez autoryzowany warsztat.

Czyszczenie

W celu zapewnienia bezpiecznej i prawidłowej pracy zawsze utrzymuj elektronarzędzie i jego otwory wen-

Transport

Przed transportem pilarki należy wykonać następujące czynności:

– Ustaw urządzenie w pozycji transportowej.

- 7dejmij wszystkie akcesoria, które nie są na stałe zamonłowane na narzędziu.

Jeśli to możliwe, umieść tarcze zapasowe w futerale z możliwością zamknięcia.

Aby przemieścić urządzenie, chwyć za rękojeści (13) znajdujące się z boków stołu pilarki (11).

Do transportu używaj wyłącznie blokad transportowych, nigdy zabezpieczeń.

SAFETY INSTRUCTIONS
