242-130 - Sag Meec Tools - Gratis bruksanvisning og manual

Produkttype	Sirkelsag
Merke	Meec Tools
Modell	242-130
Strømkilde	Elektrisk med ledning (230V~50Hz)
Nominell effekt	1300 W
Bladdiameter	185 mm (7.3 in)
Bladboring	20 mm
Maks skjæredybde ved 90°	65 mm (2.6 in)
Maks skjæredybde ved 45°	45 mm (1.8 in)
Tomgangshastighet	5000 o/min
Vekt	4.5 kg (9.9 lbs)
Dimensjoner (LxBxH)	310 x 230 x 270 mm
Kabellengde	2.5 m
Beskyttelsesklasse	Klasse II (dobbeltisolert)
Hovedfunksjoner	Rivekutt, tverrkutt, skråkutt (opptil 45°)
Sikkerhetsfunksjoner	Bladbeskyttelse, spindellås, sikkerhetsbryter, anti-kickback
Vedlikehold	Rengjør sagflis etter bruk, smør bevegelige deler, sjekk kullbørsteslitasje
Reservedeler tilgjengelig	Ja (blad, børster, kullbørster, brytere)
Reparerbarhet	Modulær design; brukerutskiftbare børster og blad
Medfølgende tilbehør	Ett hardmetallblad, rivegjerde, skiftenøkkel, støvpose

Ofte stilte spørsmål - 242-130 Meec Tools

Hvordan skifter jeg bladet på en Meec Tools 242-130 sag?

Koble sagens støpsel fra strømmen. Trykk på spindellåsen for å sikre bladet. Bruk den medfølgende skiftenøkkelen til å løsne akselmutteren (drei med klokken). Fjern ytre flens og blad. Monter det nye bladet med tennene vendt i riktig rotasjonsretning (pil på beskyttelsen). Fest med ytre flens og mutter, stram deretter mot klokken.

Hva er maksimal skjæredybde på 242-130 sagen?

Ved 90° er maksimal skjæredybde 65 mm (2.6 in). Ved 45° skråstilling er maksimal dybde 45 mm (1.8 in).

Kan jeg bruke sagen til metallskjæring?

Sagen er designet for tre og trekompositter. Bruk av sagen til metall uten et egnet blad kan skade verktøyet og utgjøre sikkerhetsrisiko. Bruk kun blader som er beregnet for materialet du skal skjære.

Hvordan justerer jeg skråvinkelen på sagen?

Løsne skråjusteringsknappen som sitter nær basen. Vipp basen til ønsket vinkel (0° til 45°). Bruk skalaen som veiledning, stram deretter knappen godt.

Hvilken type blad bruker 242-130?

Den bruker et 185 mm diameter blad med 20 mm boring. Bladet skal ha en maksimal tykkelse på 1,8 mm og en maksimal tannbredde på 2,5 mm. Bruk alltid blader som er klassifisert for minst 5000 o/min.

Hvorfor starter ikke sagen?

Sjekk at strømledningen er koblet til og at sikringen ikke har gått. Forsikre deg om at sikkerhetsbryteren er frakoblet. Hvis den fortsatt ikke starter, kan kullbørstene være utslitt og må byttes. Kontakt kundeservice hvis problemet vedvarer.

Hvordan rengjør jeg sagen etter bruk?

Koble sagen fra strømmen. Bruk en børste eller trykkluft for å fjerne sagflis fra ventilasjonsåpninger, bladbeskyttelse og base. Tørk av utsiden med en fuktig klut. Ikke bruk løsemidler. Smør bladbeskyttelsens dreiepunkter med lett olje.

Er Meec Tools 242-130 sagen kompatibel med en støvsuger?

Ja, sagen har en støvport som passer de fleste standard 35 mm støvsugerslanger. Tilkobling av en støvsuger forbedrer sikten og holder arbeidsområdet rent.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker denne sagen?

Bruk alltid vernebriller, hørselsvern og støvmaske. Hold hendene unna bladet. Bruk rivegjerdet for rette kutt. Fjern aldri bladbeskyttelsen. Forsikre deg om at arbeidsstykket er sikret. Koble fra strømmen før bladskifte eller vedlikehold.

Hvor finner jeg reservedeler til 242-130 sagen?

Reservedeler som blader, kullbørster og brytere er tilgjengelige i Jula-butikker eller via Meec Tools nettside. Bruk modellnummer 242-130 for å bestille de riktige delene.

BRUKSANVISNING 242-130 Meec Tools

bekrefter at konstruksjon og produksjon av dette produktet

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

Generelle sikkerhetsanvisninger

• Manglende overholdelse av anvisningene og sikkerhetsanvisningene nedenfor kan medføre el-ulykker, brann og/eller alvorlig personskade.
• Tes hele denne bruksanvisningen får du bruker verktøyet, og vær nøye med å følge sikkerhetsanvisningene.
• Begrepet el verktøy som brukes i sikkerhetsanvisningene nedenfor gjelder for ditt strømtilkoblede (med ledning) eller batteridrevne (uten ledning) el-verktøy.

1) Arbeidsområde

A. Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke områder øker faren for skader.
B. Ikke bruk el verktøy i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper grister som kan antenne støv eller damp.
C. Hold barn og andre personer på trygg avstand når el-verktøy er i bruk. Hvis du blir cistrahert, kan du miste kontrollen over verkløyet.

2) El-sikkerhet

A. El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer på støpselet.
B. Ikke bruk adapter sammen med jordet el-verkløy. Ikke-modifiserte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.
C. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap.
Risikoen for el-ulykker gker hvis kroppen din jordes.
D. Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, påker faren for el-ulykker.

E. Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra el-verktøyet, og unngå å trekke i ledningen for å dra ut støpselet. Beskytt ledningen mot varme, og pass på at den ikke kommer i kontakt med oije, skarpe kanter eller bevægelige deler på verktøyet. Skadde eller ødelagte ledningen øker faren for el-ulykker.

F. Hvis verktåyet brukes utendørs, skal du bare bruke skjørteledninger som er godkjent for utendørs bruk. Ledning beregnet for utendørs bruk reduserer faren for el-ulykker.

G. Hvis el-verktøyet må brukes i et fuktig miljø, skal du bruke jordfeilbeskyttet strømtilkebling. Jordfeilbryter reduserer faren for el-ulykker.

3) Personlig sikkerhet

D. Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon för du setter i støpselet og/eller batter et eller løfter/bærer verktøyet. Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm när strømbryteren er slått på.
E. Fjern skrunøkler og lignende før du starter el-verktøyet. Slike nøkler, eller annet utstyr/verktøy som sitter igjen på en roterende del på et el-verktøy, kan forårsake personskade.
F. Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
G. Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker urna bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.
II. Hvis det finnes utstyr for støvavsug- og støvoppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av stør.

4) Bruk og vedlikehold av el-verktøy

A. El-verktøyet må ikke overbelastes. Bruk niktig el-verktøy til det planlagte arbeidet. Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.
B. Ikke bruk verktøyet dersom det ikke kan slås av og på med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.
C. Trekk ut støpselet og/eller ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk elverktøyet. Slike forebyggende sikkerhetstitak reduserer risikoen før at el-verktøyet startes utilsiktet.
D. El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer som ikke kjemner el-verktøvet, eller som ikke har lest disse anvisningene, bruke det.
E. Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen.
F. Hvis el-verktøyet er skadet, må del repareres før del tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.
C. Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å kontrollere.
H. Bruk el-verktøy, tilbehør, blader csv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre formål enn det er beregnet for.

5) Service

Service på el-verktøy må bare utføres av kvalifisert servicepersonell som bruker originale reservedeler. Det sikrer at el-verktøyel alltid er i forsvarlig stand.

SÆRSKILTE SIKKERHETSANVISNINGER FOR KAPP-/GJÆRSAGER

• Alöri forsøk å fjerne trebiter, spon eller lignende fra sagen mens den er i gang. Still først sagarmen i hvilestilling, og skru av det elektriske verktøyet med strømbryteren.
• Bare før sagbladet mot arbeidsstykket mens sagen er i gang. Ellers er det en fare for kast hvis sagbladet fester seg i arbeidsstykket.
• Hold håndtak térre, rene og frie for olje og fett. Fettete og oljete håndtak er glatte og gjør at du kan miste kontrollen.
• Det må ikke befinne seg verktøy, sagspon eller lignende på arbeidsflaten til det elektriske verktayet när du skal sage. Bare arbeidsstykkel må befinne seg der. Mindre trebiler eller andre qjenstander som kommer i kontakt med det roterende sagbladet kan slynges vekk mot brukere i høy fart.
• Hold gulvet fritt for sagspon og andre materialrester. Du kan sidi eller snuble i dem.
• Arbeidsemnet må alltid spennes fast godt. Det er sikrere å spenne fast arbeidsstylket med en tvinge enn å holde det i hånden. Ikke sag i arbeidsemner som ikke sitter godt fast. Hvis du gjør det hawner hånden din alt for nærmæ det roterende sagbladet.
• Bare bruk det elektriske verktøyet til den typen materiale det er ment til. Fliers kan det bli overopphetet.
• Hvis sagbladet setter seg fast må du skru av det elektriske verktøyet og holde arbeidsemnet fast til sagbladet slutter å rolere. For å unngå kast må du ikke forspike å få arbeidsemnet løstt får sagbladet har stanset. Finn ut hvorfor sagbladet satte seg fast, og rett problemet før du starter verktøyet igjen.
• Bruk aldri sagblad som er sløve, sprukket, bøyd eller skadet. Sagblad med sløve eller skjeve sagtenner færer til smala sagsnitt. Da øker friksjonen, risikoen for at sagbladet setter seq fast og risikoen for kast
• Bruk alltid sagblad med riktig stjørrelse og riktig monteringshall (f.eks. stjerneformede eller runde). Sagblad som ikke passer til sagens feste taper raskt rundheten, og da blir den vanskelig å kontrollere. Aldri bruk sagblader av hurligstål (HSS-stål). Den typen sagblad går lett i stykker.
• Ikke ta på sagbladet etter avsluttet saging för det er avkjølt. Sagbladet blir svært varmt i låpet av sagingen.
• Ikke bruk verktøyet uten innmatingsplate. Hvis platen er defekt, bytt den ut. Hvis det er feil på innmatingsplaten kan du skade deg på sagbladet.
• Kontroller ledningen regelmessig. Hvis den er skadel, må den skiftes ut av en kvalifisert servicerepresentant. Hvis skjøteledningen er skadel, må den byttes ut. På denne målen oppreltholdes sikkerheten.
• Oppbevar alltid det elektriske verdøyet på en sikker måte. Oppbevaringsstedet må være tørt og låsbart, slik at verktpjet ikke skades ved oppbevaringen og at det ikke kan komme uvedkommende til det.
• Ikke forlat verkötjel uten tilsyn för del har stoppet helt. Kappverktjy som fremdeles beveger seg kan forårsake skader.
• Det elektricke vorktøvet må ikke brukos hvis ledningen er skadet. Ikre retn må den skadle ledningen

SYMBOLER

Nedenstående symboler kan være viktige for hvordan du bør bruke det elektriske verktøyet ditt. Pass på at du forslår symbolene og del de belyr.

	les bruksarvisningen før bruk.
	Bruk støvftermaske.
	Bruk vornobriller.
	Bruk hørselvern. Støy kan forårsake hørselsnedsettelse.
	Hold aldri hendene i nærheten av sageområdet mens verktøyet er i gang. Risikøen før skader er swært stor hvis du kommer i kontakt med saqbladet!
	Hold om mulig armor, hønder og fingre børte fra området.
	Advarsell Ike se direkte inn i laserstrålen. Maskinen er ustyrt med laser. Denne typen laseranordning innebærer vanligvis ikke noen risiko før øyeskader, men hvis du ser direkte inn i laserstrålen kan dette forårsake midlertidig blindhet.

TEKNISKE DATA

Nominell spenning 230 V	~50 Hz
Effekt 1900 W
Tomgangsturtall 4800 o/min
Mål på sagbladet 25 ± x 30 x 2,8 mm
Sagekapasitet 90° x 90° / 70 x 310 mm
45° x 45° / 40 x 210 mm
45° x 90° / 40 x 310 mm
90° x 45° / 70 x 210 mm
Vekl 13,4 kg
Lycitryöksnivå, LpA 97 dB(A), K=3 dB
Ljudeflektsnivå, lwA 110 dB(A), K=3 dB
Vitorasjonsnivå 3,8 m/s2, K=1,5 m/s2

Bruk alltid hørselvern!

Den angille verd en for vibrasjon og støy, som er målt i henhold til standardiser te testmeloder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminer vurderning av eksponering. Maleverdiene er fastsalt i henhold til EN 61029-2-9:2012.

ADVARSEL! Del faktiske vibrations- og sløy mivåel under bruk av verkply kan skulle seq fra den angile totalversion, avhengg av hvordan verktyøet brukes og mancieraet som prosessert. Finn dierfor ut hvilke sikkerthelstiltak som indvendig for å beskytle brukeren, på grundlag av en vundering av eksponering under reelle driftstornole (som tar hensyn til alle cielene av arbeidsprossesen, som tiden när verktyøet er avslått, og när del kjretes på lompgang, ulver igangsettlingskiden).

BESKRIVELSE

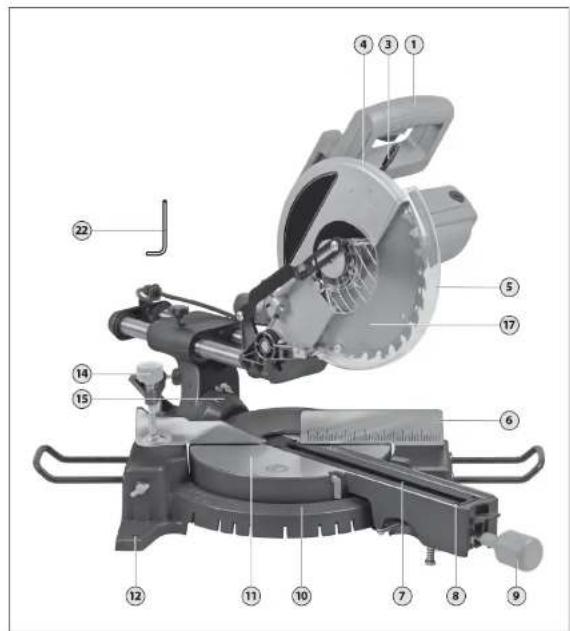

Delene til kapp-/gjærsagen

1 Händluk	15 Skala for gjæringswinkel (loddret)
3 Låssospak for sagarm	17 Sagblad
4 Reskyttelsesdeksel	18 Skøvpose
5 Bladvern	19 Strømbrytor
6 Anlegg	21 Sponutkast
7 Inmatingsplate	22 Sekskantnøkkel
8 Skruer for inleggsplate	23 Knoll for fåsing av gjæringswinkel (loddret)
9 Bøyle for wridning av sagborclet	24 Transportlås
10 Skala for gjæringswinkel (vannrell)	25 sekskanskruer for anslag
11 Sagbord	27 Hull for skructvinge
12 Hull for bordmontering	28 Spindellås
13 Håndgrep
14 Skructvinge

BRUK

Bruksområde

Den elektriske saqen er ment å sage i tre med rette langs- og tversgående sagsnitt. Ved saqing kan vannrett gjæringsvinkel på mellom -46° og +46° stiles inn, og en loddrett gjæringsvinkel på mellom 0° och 45°. Verktelyet er beregnet på saqing av hardt og mykt tre. Del må ikke brukes til å sage i aluminium eller andre ikke-jermetaler.

Tilkobling

Vær forsiktig slik at del elektriske verktjyet ikke startes ufrivillig. Støpselet må ikke sitte i når det elektriske verktjyet monteres eller når det justeres. Kontroller at nettspenningen er korrekt. Spenningen til strømfor syningen må stemme overens med del som er oppqilt på del elektriske verktjyetels typeskilt.

OBS! Kontroller deretter at det elektriske verktøyel ikke er skaddet. Før del elektriske verktøyel brukes må alle verneanordninger være i god stand for at det elektriske verktøyet skal kunne brukes uten problem. Kontroller at alle bewegelige deler vinker problemfritt og ikke klemmes fast, og om noen deler er skadd. Alle deler må være riktig montæt og oppfylle alle forutsstninger for en problemtri drift. Skadde verneanordninger og deler må repareres av et autoriset verksled.

Montering på arbeidsbenk

For å kunne bruke det elektriske verktøyet sikkert, må det monteres på et jevnt og stabilt underlag (f.eks på en arbeidsbenk). - Pakk alle delene ut av emballasien.

Støv-/sponavsug

Stavtra materiell malt med blyholdig maling, nont resorter, mineraler og metall kan være heseskadelig. I hvis støvet berøres eller pastes inn kan det føre til allergiske reaksjoner og/eller pusteproblemer, både for brukeren og andre som befinner seg i nærheten. Noen støvtryser, for elksempel fra eik eller båk, anses å være knefftremkallende, spesielt om træverket er impregnert på noen måde, (f.eks. med krom eller trebeskyttelsesmiddel). Asbestholdige materaler skal bare bearbeides av profesjølle.

• Bruk alltid støvavsug
  • Pass på at ventilasjonen på arbeidsplassen er god
• Vi anbefaler at det brukes pustebeskyttelse med filterklasse P2. Fjlig gjeldende nasjonale regler for de materialene du skal arbeide med.

Sløv-/sponævsuget kan blokkeres av sløv, såpspon eller småbiter fra arbeidsstykkel.

Skru i så fall av det elektriske verktøyet og trekk støpselet ut av kontakten. Vent til sagbladet har stanset helt opp. Undersøk årsaken til blokkeringen og utbedre den.

Medfølgende avsug

Sett fast støvposen (18) på sponutkastet (21). Støvposen må ikke komme i kontakt med noen av de bevegelige delene på sagen. Tøm alltid støvposen før den er hell full.

Eksternt avsug

Utskiftning av sagblad

Dra allid til slipssetel fra kontakden fjrl del elektriske verkåtyl skal vedlikeholdes på noen måle. Bruk hansker når sagoladet settes bort, ollers kan elu lott skjære deg. Bare bruk sagblad med høyeste tillatte hastighet som overslager tormgangsturtallet på del elektriske verkåtyl. Bare bruk sagblad med de speslikasjonene som angis i denne br.ksanvisningen og som oppfyller kravene I SS EN 84/7 1og er niktig merket i henhold til standarden. Bare bruk sagblad som anbefales av verkåtysprodusentlen, og som egner seg for del materialot som skal bearbides.

Montere sagbladet

OBS! Verktøyet må alltid kobles fra strømnettet før det vedlikeholdes på noen måte.

Rengjør ved behov alle de berørte delene før monteringen startes.
1. Trykk på spaken (3), skyv bladbeskyttelsen (5) helt tilbake til anslaget, og lås det fast i denne stillingen.
2. Sett på det nye sagbladet på det innerste festet.

STILLE INN GJÆRINGSVINKEL

OBS! Aldri trykk på strømbryteren (19) mens gjæringsvinkelen stilles inn. Hvis det elektriske verktøyet skulle starte, er risikoen for skader stor..

Stille inn vannrett gjæringsvinkel

Den vannrette gjæringsvinkelen kan stilles inn på mellom 46° (venstre) og 46° (høyre). Dra i bøylen (3) for å dreie sagbordet (11) mot venstre eller høyre til vinkelmarkeringen viser pånskel gjæringsvinkel.

Stille inn loddrett gjæringsvinkel

Den loddrette gjæringsvinkelen kan stilles inn på mellom 0° og 45°.

1. Läsne läseknotten (23)
2. Bruk håndtaket (1) for å svinge sagarmen til den står på ønsket gjæringsvinkel.
3. Hold sagarmen i denne posisjonen og dra til låseknappen (23) igjen. For å kunne stille inn standardvinklene 0° og 45° raskt er det en endemerking på selve stammen.
4. Iøsne låseknotten (23).
5. Dra i håndtaket (1) for å vri sagarmen
6. til høyre merke (0°) eller venstre merke (45°).
7. Dra til läsebryteren (23) igjen.

Starte kapp-/gjærsagen

Start det elektriske verktåyet ved å trykke på, og holde strømbryteren (19) inne. OBSI Av sikkerhets messige ånsaktor går det ikke an å låse fast strømbryteren (19) i inntykket stilling, men den må holdes inne hele tiden ved saging. Sagarmen kan ikke senkes ned får låsespaken (3) holds inne. For å kunne sage må allts åbde strømbryteren og låsespaken (3) holds inne.

Slä av kapp-/gjærsagen

Slå av maskinen ved å slippe strømbryteren (19).

ARBEIDSANVISNINGER

Generelle anvisninger for saging

1. Spenn fast arbeidsemnet på egnet måte, basert på størrelsen.
2. Still inn ønsket vannrett og/eller loddrett gjæringsvinkel
3. Start verktöyet
4. Trykk på spaken (3) og dra i håndtaket (1) for å senke sagarmen langsomt
5. Sag qjennom hele arbeidsstykket i jevn takl.
6. Slå av verktøyel og vent til sagbladet har stanset helt.
7. Hev sagarmen sakle opp.

Skifte innmatningsplate

Den røde innmatingsplaten (7) kan bli utslitt etter en lengre tids bruk av det elektriske verktøyet. En defekt innmatningsplate må byttes ut.

1. Plasser verktøyet i arbeidsstilling.
2. Løsne skruene (8) med en stjernetrekker og dra ut den gamle innmatingsplaten.
3. Sett inn en ny innmatningsplate og stram alle skruer (8) igjen.

VEDLIKEHOLD

OBS! Trekk alltid ut støpselet av kontakten för du vedlikeholder det elektriske verktøyet på noen måte.

Hvis det på tross av omsorgsfulle produksjons- og kontrollrutiner skulle oppstå noen feil på det elektriske verktøyet må det repareres av et autorisert verksted.

Rengjøring

Hold all tid del elektriske verktjyet og ventilåpningene dels rene for å kunne arbeide sikkert og riktig. Sagbladvernet må all tid kunne beveges fritt og kunne stenges. Hold også området rundt sagbladvernet rent. Etter hver arbeidspikt må du fjerne stivg og sagspon ved å blåse maskinen ren med trykkuft eller børste del bort.

Transport

Før du transporterer det elektriske verktøyet må du gjøre fölgende:

• Sett det elektriske verktøyet i transportstilling.
• Ta hort alt tilbehör som ikke sitter fastmontert nå verktøvert. Plasser om mulin reservehlad i en
