A124020 - Spawarka Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Zgrzewarka do rur z tworzyw termoplastycznych (polifuzyjna)
Model	A124020
Napięcie zasilania	230 V, 50 Hz
Moc	800 W
Masa	4,5 kg
Maksymalna temperatura nagrzewania	300°C
Czas osiągnięcia temperatury 300°C	< 6 minut
Klasa ochronności	I
Zakres średnic rur	∅16 – 50 mm
Materiały do zgrzewania	PB, PE, PP, PVDF (termoplasty)
Wyposażenie standardowe	Zgrzewarka, komplet nasadek (∅16, 20, 25, 32, 40, 50), stojak, klucz imbusowy 6, wkrętak, walizka metalowa
Regulacja temperatury	Pokrętło regulacji temperatury z kontrolkami LED (czerwona – grzanie, zielona – gotowość)
Zalecenia bezpieczeństwa	Używać w pomieszczeniach z wentylacją, chronić przed wilgocią i mrozem; podczas pracy groźba poparzenia – używać rękawic ochronnych
Czyszczenie i konserwacja	Po ostygnięciu (min. 45 min) czyścić nasadki suchą szmatką; nie dokręcać nasadek przy gorącej stopie
Części zamienne i akcesoria	Kontakt z serwisem Dedra Exim (www.dedra.pl); podać numer partii i numer części z rysunku złożeniowego
Gwarancja	24 miesiące od daty zakupu; naprawy w autoryzowanym serwisie
Producent	Pansam / Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Polska

Często zadawane pytania - A124020 Pansam

Jaką temperaturę ustawić do zgrzewania rur PE?

Typowa temperatura dla rur PE wynosi ok. 230-260°C. Należy kierować się zaleceniami producenta rur. Ustaw pokrętło regulacji temperatury i odczekaj, aż zaświeci się zielona kontrolka.

Czy zgrzewarkę można używać na zewnątrz?

Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach zamkniętych z dobrą wentylacją. Należy chronić je przed wilgocią i mrozem.

Jak wymienić nasadki (kamienie) grzejne?

Odłącz urządzenie od zasilania i poczekaj, aż całkowicie ostygnie. Odkręć śruby imbusowe kluczem 6 mm, zdejmij stare nasadki i zamocuj nowe, a następnie dokręć śruby. Uwaga: nie dokręcaj nasadek, gdy stopa grzewcza jest gorąca!

Co oznaczają diody kontrolne?

Czerwona dioda świeci podczas nagrzewania płyty do zadanej temperatury. Zielona dioda świeci, gdy temperatura została osiągnięta i urządzenie jest gotowe do pracy.

Jak prawidłowo czyścić nasadki po użyciu?

Po każdym użyciu odłącz urządzenie, ustaw minimalną temperaturę i odstaw do ostygnięcia na co najmniej 45 minut. Następnie zdejmij nasadki i wyczyść je suchą szmatką z resztek tworzywa. Nie używaj ostrych narzędzi.

Jaki jest zakres średnic rur do zgrzewania?

Zgrzewarka obsługuje rury o średnicach od 16 mm do 50 mm. W zestawie znajdują się nasadki dla średnic: 16, 20, 25, 32, 40 i 50 mm.

Co zrobić, gdy zgrzewarka nie osiąga temperatury?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko działa. Jeśli problem nie ustępuje, grzałka lub termostat mogą być uszkodzone – przekaż urządzenie do serwisu.

Czy można zgrzewać rury PVC?

Nie, urządzenie jest przeznaczone do materiałów termoplastycznych, takich jak PB, PE, PP, PVDF. PVC nie jest zalecane, ponieważ może wydzielać szkodliwe gazy.

Jak przechowywać zgrzewarkę?

Przechowuj urządzenie w oryginalnym opakowaniu, w suchym i chłodnym miejscu, z dala od dzieci. Przed schowaniem upewnij się, że jest całkowicie zimne i czyste.

Gdzie mogę kupić części zamienne?

Części zamienne można zamówić kontaktując się z serwisem Dedra Exim (dane na pierwszej stronie instrukcji). Przy zamówieniu podaj numer partii z tabliczki znamionowej oraz numer części z rysunku złożeniowego.

INSTRUKCJA OBSŁUGI A124020 Pansam

Zgrzewarka do rur z tworzyw termoplastycznych Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


Ostrzeżenie: Gorące powierzchnie/ Upozornění: Horký povrch/ Varovanie: Horúci povrch/ Jspėjimas: Karštas paviršius/ Brīdinājums: Karsta virsma/ Figyelmeztetės: Forró levegő/ Avertizare: Aer fierbinte/ Warnung: Heiße luft

Zakres Temperatur / Teplotní rozsah / Rozsah teplôt / Temperatúros diapazonas / Temperatúru diapazons / Hőmérséklet tartomány / Intervalul de temperaturá / Temperaturbereich

PL Spis treści

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

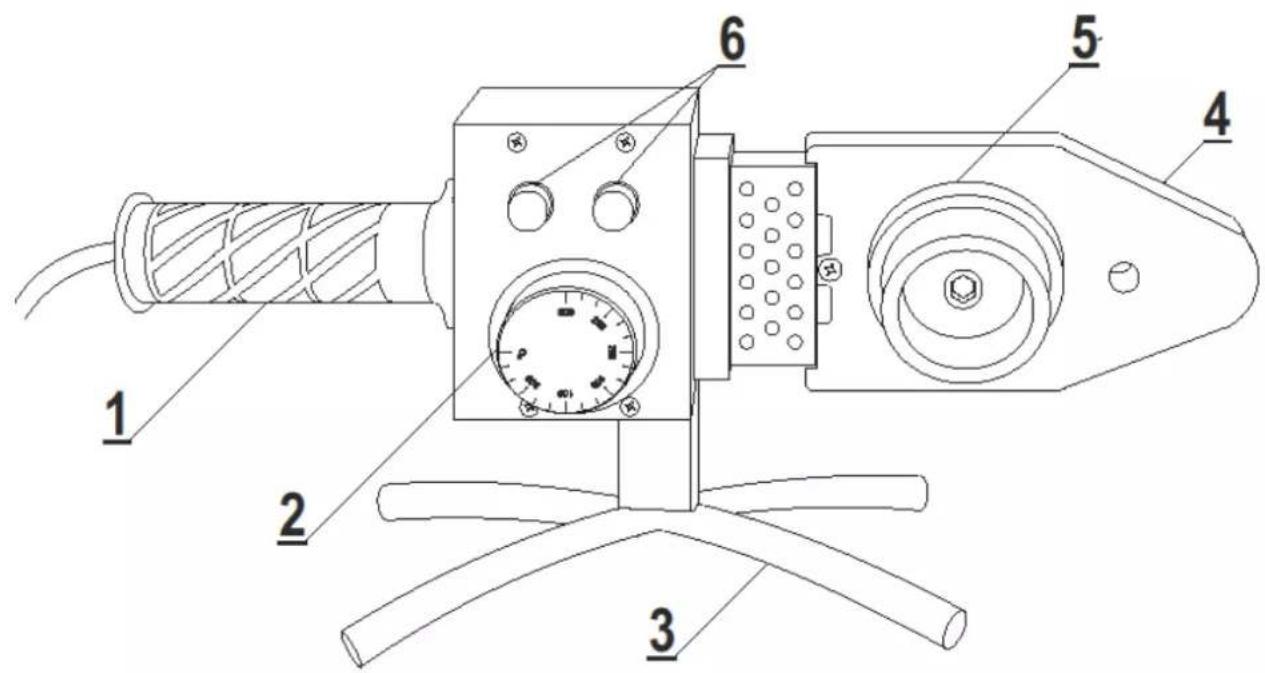

Rys. A: 1- Rękojeść, 2- Pokrętło regulacji temperatury, 3- Podstawa, 4-Aluminiowa stopa grzewcza, 5- Końcówki ("Kamienie") grzejne, 6- Lampki kontrolne

3. Przeznaczenie urządzenia

Zgrzewarki mułowe (polifuzyjne) przeznaczone są do zgrzewania rur i kształtek z polimerów (PB, PE, PP, PVDF) w zakresie średnic ∅16–50 mm. Technologia zgrzewania polifuzyjnego zapewnia szybką pracę przy wykonywaniu trwałych połączeń. Zgrzewarka przeznaczona jest do zgrzewania rur wykonanych z materiałów termoplastycznych, topliwych w temperaturze do 300°C. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Urządzenie może być użytkowane tylko w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Chronić przed wilgocią i mrozem.

1. Dane techniczne

Model	A124020
Napięcie [V]	230
Częstotliwość [Hz]	50
Moc [W]	800
Masa [Kg]	4,5
Max. Temperatura nagrzewania [°C]	300
Czas osiągnięcia temp. 300 °C [min]	<6
Klasa ochronności	1

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania. Przed podłączeniem urządzenia do źródła prądu upewnić się, że napięcie zasilania odpowiada podanej lonowej wartości.

na tabliczce znamionowej wartości.

Urządzenie powinno być ustawione na stojaku, na powierzchni, w miejscu dobrze oświetłonym.

Przed rozpoczęciem pracy sprawdzić stan urządzenia pod kątem uszkodzeń mechanicznych i zanieczyszczeń (zabrudzenie otworów wentylacyjnych, narzędzi roboczych, wtyczki sieciowej lub innych, mogących wpływać na pogorszenie chwytu i/lub jakość wykonywanej pracy). W razie wykrycia uszkodzonego elementu wymienić go na nowy. W razie wykrycia zanieczyszczeń usunąć je sprężonym powietrzem lub czystą, suchą ścierką. Sprawdzić czy dostarczone ze zgrzewarką tuleje/kamieniegrzewcze nie są uszkodzone, czy są pokryte powłoką, która gwarantuje, że zgrzewany materiał nie będzie przylegał do powierzchni nasadek. Dokręcić tuleje grzewcze do części grzejnej za pomocą śrub imbusowych.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
700+1400	1	10

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

Do płyty grzewczej przykręcić dołączony do kompletu odpowiedni zestaw tulei. Następnie za pomocą regulatora (znadującego się po prawej stronie Rys. B) nastawić żadaną temperaturę. Włączyć urządzenie do sieci. Po włączeniu urządzenia odczekać chwilę, aż osiągnę ona żadaną temperaturę. Nad pokrętem regulacji temperatury znajdują się kontrolki, które sygnalizują pracę urządzenia. ŚwIECA CA czerwona dioda sygnalizuję proces nagrzewania płyty do zadanej temperatury, świeca CA zielona dioda sygnalizuje, że zadana temperatura została osiągnięta i urządzenie jest gotowe do pracy.

9. Użytkowanie urządzenia

Czoła zgrzewanych rur powinny być prostopadłe przycięte za pomocą załączonych nożyc Zgrzewanie rur i kształtek polega na podgrzaniu końcówki rury i kształtki do odpowiedniej temperatury za pomocą zgrzewarki (a konkretnie trzplenia i tulei) a następnie ich połączenia mechanicznego ze sobą na wcisk. Końcówka rury, kształtka oraz narzędzie grzewcze skorelowane są w taki sposób, aby podczas zgrzewania uzyskać wymaganą strukturę do wytworzenia jednorodnego połączenia. Jeżeli temperatura otoczenia (rury) jest niższa niż 5°C należy o 50% wydłużzyć czas nagrzewania. W zależności od potrzeb można wykonać korektę temperatury zmieniając nastawę termostatu. Właściwe dane temperatury i czasu nagrzewania podają producenci rur. Należy kierować się ich wytycznymi.

Zgrzewarka pracuje do temperatury -300°C, podczas pracy istnieje ryzyko poparzenia. Pracować w ironnych, aby uniknąć poparzenia.

• Przed rozpoczęciem zgrzewania instalacji wykonać próbny zgrzew;
• Upewnić się, że temperatura pracy zgrzewarki jest odpowiednia dla używanego tworzywa;
• Zawsze stosować się do zaleceń producenta rur, zbyt długie lub zbyt krótkie nagrzewanie może być przyczyną powstania nieszczelności;
• Kamienie po zamocowaniu nie powinny wystawać poza obrys stopy grzejnej.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Okresowo weryfikować stan techniczny zgrzewarki. Sprawdzić czy na powierzchni nasadek nie ma rys świadczących o zniszczeniu powierzchni zabezpieczającej przed przywieraniem tworzywa sztucznego do nasadek. Powierzchnię nasadek czyścić czystą szmatką, po zdemonłowaniu z płyty grzejnej, na tyle delikatnie aby nie uszkodzić powierzchni stopy lub kamieni. W przypadku stwierdzenia uszkodzenia elementów zgrzewarki (pęknięcia, deformacje itp.) nie wolno podejmować pracy. Uszkłodzoną zgrzewarkę przekazać do serwisu. Systematycznie sprawdzać, stan przewodu,

oraz części elektrycznych. Upewnić się, że zamontowany komplet kamieni jest dobrze dokręcony. Nie dokręcać kamieni, gdy stopa grzejna jest gorąca! Po każdym użyciu:

• Ustawić minimalną temperaturę;
• Odłączyć przewód zasilający od gniazda sieciowego;
• Odstawić zgrzewarkę poza zasięgiem osób trzecich do całkowitego ostygnięcia (minimum 45 minut!);
• Po wystudzeniu zdemontować i oczyścić kamienie z ewentualnych resztek tworzywa;
• Przechowywać w fabrycznym opakowaniu.

Zamocowanie, wymiana końcówek grzewczych

1. Płyta grzewcza posiada 3 otwory mocujące (przechodzące na wskroś części grzewczej).
2. W zależności od średnicy zgrzewanych rur montujemy do płyty grzewczej komplet elementów do nagrzewania zewnętrznej i wewnętrznej powierzchni (nie mogą wystawać poza element grzewczy).
3. Złączyć nasadki na płycie grzewczej.
4. Załączonym do wyposażenia kluczem imbusowym
   dokręcić śruby.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urzadzenie nie działa	Niepodłączony lub uszkodzony przewód zasilający.	Upewnić się, że urządzenie jest podłączone do sprawnego gniazdka.
	Uszkodzona grzałka	Przekazać urządzenie do serwisu.
	Uszkodzony termostat	Przekazać urządzenie do serwisu.

13. Kompletacja urządzenia

1. Zgrzewarka;
2. Komplet nasadek o średnicach:∅ 16, 20, 25, 32, 40, 50;
3. Stojak;
4. Klucz ampulowy 6;
5. Wkrętak;
6. Walizka metalowa

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

A124020 (Rys. C)

1	Przewód zasilający	6	Termostat
2	Rękojeść	7	Osłona
3	Izolator	8	Pokrętło
4	Łącznik	9	Kontrolka
5	Stopa grzewcza	10	Kontrolka

Karta gwarancyjna

na

[Zgrzewarka do rur]

Nr katalogowy: A124020 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy:

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.
   W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Zgrzewarka do rur	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
   z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia" zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia
   23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
6. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
7. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwagał Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
