Typ produktu	Elektryczny grzejnik konwekcyjny
Model	ECH/AG2-25003BEEEC
Moc	2250 - 2500 W (regulacja połowa/pełna)
Napięcie znamionowe	220-240 V ~ 50/60 Hz
Prąd znamionowy	10.23 - 10.42 A
Powierzchnia grzewcza	22 - 25 m² (wartość orientacyjna)
Wymiary urządzenia (S×W×G)	1000 × 139 × 413 mm
Wymiary opakowania (S×W×G)	1095 × 167 × 445 mm
Masa netto	7.5 kg
Masa brutto	9.0 kg
Stopień ochrony IP	IP24 (ochrona przed zachlapaniem)
Klasa ochronności elektrycznej	I (uziemienie)
Typ sterowania	Elektroniczny z wyświetlaczem LED
Tryby	Komfort, Eco, Przeciwzamrożeniowy
Funkcje specjalne	Wykrywanie otwartego okna, kontrola rodzicielska, automatyczne wznawianie po zaniku zasilania, łączność Wi-Fi, mikatermiczny element grzewczy
Opcje montażu	Montaż ścienny (w zestawie uchwyt) lub wolnostojący (w zestawie podstawa)
Konserwacja	Wycierać miękką, niestrzępiącą się szmatką; nie używać ściernych detergentów
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, automatyczne wyłączanie, blokada rodzicielska
Gwarancja	2 lata od daty zakupu
Producent	CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Switzerland
Kraj pochodzenia	Wyprodukowano w ChRL (Chiny)

Często zadawane pytania - ECH/AG2-25003BEEEC ELECTROLUX

Jak włączyć grzejnik po raz pierwszy?

Naciśnij przycisk włączania/wyłączania na panelu sterowania. Domyślna docelowa temperatura to +24 °C. Podczas pierwszego użycia może wystąpić lekki zapach spalonych pozostałości oleju; przewietrz pomieszczenie przez 10-20 minut.

Co oznaczają poszczególne tryby pracy?

Dostępne są trzy tryby: Komfort (10-35 °C, wskaźnik pomarańczowy), Eco (odchylenie 3-7 °C poniżej trybu Komfort, wskaźnik zielony) oraz Przeciwzamrożeniowy (3-7 °C, wskaźnik niebieski). Naciśnij przycisk trybu, aby przełączać między nimi.

Jak działa funkcja wykrywania otwartego okna?

Po aktywowaniu, jeśli temperatura spadnie o 5 °C lub więcej w ciągu 10 minut, grzejnik przełącza się w tryb przeciwzamrożeniowy. Jeśli temperatura nadal spada przez maksymalnie 30 minut, urządzenie wyłącza się. Wznawia ostatni tryb, gdy temperatura wzrośnie o 2 °C.

Czy mogę sterować grzejnikiem za pomocą smartfona?

Tak, grzejnik posiada łączność Wi-Fi (ikona na wyświetlaczu). Aby sparować, naciśnij jednocześnie przyciski ▲ i ▼ na 2 sekundy, aż ikona Wi-Fi zacznie migać. Użyj kompatybilnej aplikacji (patrz instrukcja), aby połączyć i sterować zdalnie.

Co zrobić, gdy wyświetlacz pokazuje kod błędu?

Kody błędów: E1 (uszkodzenie czujnika temperatury), E2 (zwarcie czujnika), E3 (przegrzanie, >+48 °C), E4 (temperatura otoczenia poniżej -26 °C). Wyłącz grzejnik, odłącz go i skontaktuj się z autoryzowanym centrum serwisowym.

Czy mogę używać grzejnika w łazience?

Grzejnik posiada ochronę IP24 przed zachlapaniem, dzięki czemu nadaje się do łazienek, jeśli jest zainstalowany w bezpiecznej odległości od źródeł wody. Upewnij się, że włącznik nie jest narażony na zachlapanie i postępuj zgodnie z lokalnymi przepisami.

Jak czyścić grzejnik?

Odłącz grzejnik i poczekaj, aż ostygnie. Wytrzyj zewnętrzną część miękką, niestrzępiącą się szmatką lub wilgotną gąbką. Nie używaj ściernych środków czyszczących ani rozpuszczalników. W przypadku urządzeń montowanych na ścianie można nacisnąć zatrzaski z tyłu, aby zdjąć grzejnik i ułatwić czyszczenie ściany.

Czy grzejnik można bezpiecznie pozostawić bez nadzoru?

Tak, posiada zabezpieczenie przed przegrzaniem (automatyczne wyłączanie) oraz blokadę rodzicielską (naciśnij jednocześnie ▲ i ▼ na 12 sekund, aby aktywować). Jednak zawsze nadzoruj dzieci i nie przykrywaj grzejnika.

Co to jest mikatermiczny element grzewczy?

Element mikatermiczny zapewnia dodatkowe ciepło promieniowania. Aby go włączyć, naciśnij jednocześnie ▲ i ◻ na 2 sekundy; zapali się ikona mikatermiczna. Działa razem z głównym elementem grzewczym, zapewniając szybsze i bardziej komfortowe ogrzewanie.

Jak zamontować podstawę wolnostojącą?

Ostrożnie odwróć grzejnik do góry nogami. Przymocuj po jednej podstawie z kółkami do każdej strony spodu, wyrównując otwory montażowe i zabezpiecz dostarczonymi śrubami. Upewnij się, że podstawa jest dobrze osadzona na korpusie. Następnie ustaw grzejnik pionowo.

INSTRUKCJA OBSŁUGI ECH/AG2-25003BEEEC ELECTROLUX

PL · Elektryczny grzejnik konwekcyjny

- Instrukcja obsługi

Dziękujemy że kupili urządzenia Electrolux. Wybrali Państwo produkt poparty dziesięcioleciami doświadczenia zawodowego i innowacji.

Wyjątkowy i stylowy, stworzony z troską o państwie. Dlatego za każdym razem, gdy go będzie używać, możecie być pewni, że efekty zawsze będą doskonałe.

Witamy w Electrolux!

Na naszej stronie internetowej możesz:

Znależć rekomendacje produktów, instrukcje obsługi, informacje o konserwacji: www.home-comfort.com/support/

Kupić produkt w swoim mieście: www.home-comfort.com/search/find-a-store/

Sprzedając to urządzenie, sprzedawca powinie wypełnić rozdział „Product details”, co się znajduje na wewnętrznej stronie tylnej okładki niniejszej instrukcji.

Uwaga/Ważne informacje dotyczące bezpieczeństwa

Generalne informacje i zalecenia

Serwis gwarancyjny jest wykonywany na warunkach określonych w punkcie "Gwarancja".

Uwaga:

W tekście tej instrukcji konwektor elektryczny może mieć takie nazwy techniczne jak urządzenie, device, aparat itp.

To urządzenie nadaje się tylko do dobrze izolowanych pomieszczeń lub do sporadycznego użytku.

Wstęp

Prosimy o przeczytanie oraz ścisłe przestrzeganie wymagań zawartych w tej instrukcji. Prosimy o przechowywanie instrukcji oraz dokumentów, potwierdzających datę zakupu urządzenia w bezpiecznym miejscu w celu łatwego wyszukania i używania.

Urządzenie przeznaczone jest do ogrzewania powietrza w pomieszczeniach mieszkalnych.

Zasady bezpieczeństwa

Uwaga!

Nieprzestrzeganie instrukcji może spowodować poważne poranienia lub poważne uszkodzenie sprzętu.

Podczas korzystania z urządzenia należy przestrzegać ogólnych zasad bezpieczeństwa. Nieprzestrzeganie zasad bezpieczeństwa i instrukcji może spowodować porażenie prądem elektrycznym, pożar i /lub obrażenia ciała. Przed przystąpieniem do eksploatacji urządzenia należy uważnie przeczytać poniższe zasady bezpieczeństwa:

• Przy pierwszym włączeniu grzejnika może pojawić się charakterystyczny zapach dymu z powodu spalania oleju w elementach grzejnych. Zaleca się włączenie grzałki przez 10-20 minut w dobrze wentylowanym pomieszczeniu przed instalacją.
• Każde urządzenie elektryczne musi być monitorowane, zwłaszcza jeśli w pobliżu znajdują się dzieci. Uważaj, aby dzieci nie dotykały urządzenia rękami.
• Nie należy używać konwektora z uszkodzonym i/lub uszkodzonym lub zużyłym kablem sieciowym.
• Kabel sieciowy musi być umieszczony w taki sposób, aby nikt nie nadaępnąt na niego, aby nie ścierał się, nie rozdarł, nie tworzył pętli ani nie ulegał innym uszkodzeniom.
• Nie pozwól, aby do urządzenia dostaty się ciała obce lub płyny.
• Urządzenie należy zawsze ustawiać w taki sposób, aby materiały łatwopalne (np. zastony) nie uległy zapaleniu. Upewnij się, że nic nie blokuje kanałów wlotowych i wylotowych. Aby uniknąć pożaru,

nie należy kłaść odzieży ani innych przedmiotów na urządzeniu.

• Upewnij się, że korpus urządzenia i jego element grzejny ostygły, zanim urządzenie zostanie zdemontowane i zapakowane do długotrwałego przechowywania.
• Nie używaj urządzenia na otwartej przestrzeni na zewnątrz.
• Upewnij się, że napięcie sieciowe odpowiada napięciu podanemu na etykiecie urządzenia.
• Nie próbuj samodzielnie naprawiać urządzenia. Skontaktuj się ze sprzedawcą.
• Odłącz urządzenie od sieci, gdy nie jest używane i przed czyszczeniem.

Przeznaczenie urządzenia

Urządzenie jest przeznaczone do ogrzewania powietrza w pomieszczeniach mieszkalnych.

Ogólny widok urządzenia

Rys. 1

1. Jednostka sterująca
2. Otwory wentylacyjne
3. Wloty wentylacyjne
4. Podwozie do montażu podłogowego (dostarczanego osobno)

Urządzenie jednostki sterującej

Rys. 2 Jednostka sterująca

1 Panel sterowania.
2 Element mocujący modułu sterowania.

Rys. 2 Panel sterowania

1. Wyświetlacz LED.
2. Przycisk zwiększania celu temperatura.
3. Przycisk włączania/wyłączania + przełączanie między trybami Comfort, Eco, Anti-frost.
4. Przycisk służący do włączania/wyłączania funkcji otwartego okna.
5. Przycisk zmniejszania celu Przycisk do obniżania temperatury docelowej.

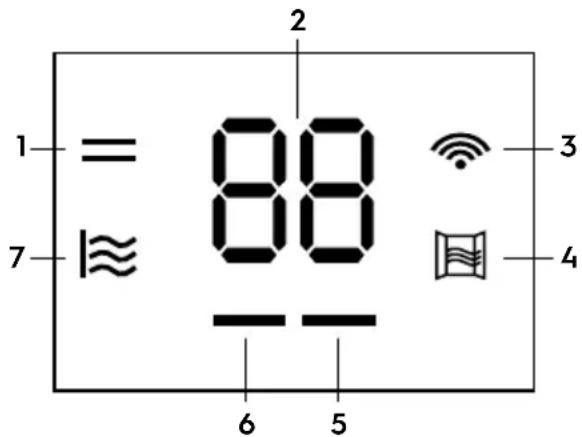

Oznaczenie wskaźnika na wyświetlaczu LED

1. Wskazanie aktualnej mocy grzewczej elementu grzejnego:

2. pełna - świecą się dwie kreski;

3. połowa - świeci się jeden pasek.

4. Wyświetlanie temperatury docelowej i Wyświetlanie temperatury docelowej i błędów.

5. Stan połączenia z siecią Wi-Fi.

6. Wskazanie funkcji Otwórz okno.
7. Wskazanie pracy konwektora:

- świeci na czerwono - konwektor jest włączony;

- nie świeci - konwektor jest wyłączony.

1. Wskazanie aktualnego trybu ogrzewania:

2. Comfort - kolor pomarańczowy;

3. Eco - zielony;

4. Anti-frost - niebieski.

5. Wyświetlanie stanu pracy mikrotermicznego elementu grzejnego.

Włączanie urządzenia

Naciśnij przycisk Ⓤwłączania/wyłączania grzałki aby przełączyć urządzenie w tryb pracy. Naciśnij przycisk ⏻ aby włączyć urządzenie. Temperatura ustawiona w fabryce to + 24 °C.

Ustawianie mocy grzewczej

Aby przełączyć element grzejny na połowę mocy elementu grzejnego, naciśnij jednocześnie przyciski i przytrzymajje przez 2 sekundy. Świeci się jeden pasek - połowa mocy grzewczej. Aby włączyć pełną moc, naciśnij jednocześnie przyciski przez 2 sekundy. Świecą się dwa paski - pełna moc grzewcza.

Tryby pracy i funkcje

Dostępne sq 3 ustawienia temperatury pracy: Comfort-zakres od 10 °C do 35 °C.

Eco - zakres odchylenia Comfort od 3 °C do 7 °C.

Anti-Frost-zakres od 3 °C do 7 °C.

Regulacja docelowej temperatury ogrzewania

- Aby zwiększyć wartość temperatury docelowej, należy użyć przycisku

- Aby zmniejszyć wartość temperatury docelowej, należy użyć przycisku

Krok przełączania wynosi 1 stopień.

Funkcja "Otwarte okno"

Gdy ta funkcja jest aktywna, przy spadku temperatury przez 10 minut (i dalej do 30 minut) o 5 lub więcej stopni na grzejniku włącza się tryb Anti - frost. Jeśli w przedziale czasowym od 10 do 30 minut trwa obniżenie temperatury-urządzenie wyłącza się.

Następnie grzejnik oczekuje stabilizacji spadku temperatury w pomieszczeniu, jeśli wzrośnie o 2 stopnie, włącza się ostatni ustawiony tryb.

Aby włączyć lub wyłączyć funkcję funkcję otwartego okna, naciśnij przycisk raz.

Funkcja "Kontroli rodzicielskiej"

Blokuje wszystkie przyciski na panelu sterowania. Podczas pracy urządzenia

Naciśnij i przytrzymaj jednocześnie przyciski strzałek w lewo i w prawo przez kilka sekund. Na wyświetlaczu zaświeci się wskaźnik blokady. Funkcja «Kontrola rodzicielska» jest aktywna. Aby wyłączyć funkcję, powtórz tę samą operację, co w przypadku włączenia. Aby włączyć lub wyłączyć blokadę panelu sterowania jednostki sterującej, naciśnij przycisk ▲ i □ jednocześnie przez 12 sekund.

Funkcja "Auto Restart Resume"

W przypadku krótkotrwałej przerwy w dostawie prądu i dalszego jej włączenia konwektor automatycznie przechodzi w tryb pracy, z zachowaniem ostatniego trybu pracy urządzenia i ustawionej temperatury (w przypadku, gdy został ustawiony timer, ustawiony czas wyłączenia jest zapisywany). Jeśli urządzenie znajdowało się w trybie gotowości w momencie wyłączenia zasilania, po wznowieniu zasilania urządzenie pozostanie w tym samym trybie.

Funkcja "Ochrony przed przegrzaniem"

Urządzenie jest wyposażone w wyłącznik automatyczny, który aktywuje się po osiągnięciu górnego limitu temperatury. Grzejnik wyłącza się automatycznie w przypadku przegrzania. Po wyeliminowaniu źródła przegrzania, grzejnik włączy się automatycznie.

Wyłączanie urządzenia

Aby wyłączyć urządzenie, naciśnij przycisk w dowolnym trybie pracy.

Sterowanie urządzeniem

Przygotowanie do pracy

1. Ostrożnie wyjmij grzejnik z kartonu.
2. Przed użyciem należy usunąć kolorowe naklejki z płyty czołowej.
3. Przy pierwszym włączeniu może pojawić się jakiś zapach, który zniknie po rozpoczęciu pracy konwektora.
4. Zamocować urządzenie w stabilnej pozycji, zgodnie z instrukcją montażu.
5. Po zainstalowaniu konwektora podłącz go do gniazda zasilania.
6. Nie zaleca się używania tego samego gniazdka elektrycznego w celu jednoczesnego włączenia do niego grzejnika i innego

urządzenia elektrycznego o dużej mocy.

Tryb parowania Wi-Fi

Aby włożyć moduł Wi-Fi do gniazda W trybie parowania naciskaj jednocześnie przyciski i przez 2 sekundy. Ikona Wi-Fi zacznie migać raz na sekundę. Jeśli połączenie zostanie nawiązane pomyślnie, Ikona Wi-Fi zacznie świecić światłem ciągłym.

Stany sieci Wi-Fi:

• Ikona nie świeci się - urządzenie nie jest podłączone;
• Ikona miga - tryb parowania;
• Ikona świeci się - urządzenie jest podłączone.

Element grzejny mikatermiczny \*.

W celu włączenia elementu grzejnego mycathermic należy nacisnąć jednocześnie przyciski △ na 2 sekundy.

Zapala się ikona elementu grzejnego mykaterii.

Oznacza to, że oprócz głównego elementu grzewczego aktywny jest również element grzewczy mikrotermiczny.

Montaż urządzenia

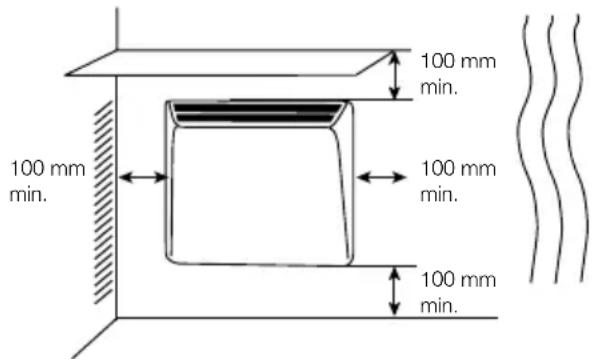

Zalecana instalacja

Konwektor musi być zamocowany zgodnie z zaleceniami.

Wyłącznik i inne mechanizmy powinny znajdować się poza zasięgiem rozpryskiwania wody. Zabronione jest zakrywanie lub zatykanie wlotów lub wylotów powietrza, ze względu na niebezpieczeństwo wypadku lub uszkodzenia urządzenia.

Nie należy umieszczac za zasłonami, drzwiami, pod otworem w ścianie lub otworem wentylacyjnym. Przestrzegać minimalnych odległości instalacji na podłodze, powierzchniach, meblach itp.

1. Montaż ścienny (uchwyt i instalacji szablon w zestawie)

Za pomocą wsporników zainstaluj grzejnik na ścianie zgodnie z poniższymi rysunkami.

Odegłość od urządzenia do podłogi i otaczających przedmiotów powinna wynosić co najmniej 10 cm (rys. 5).

Aby zainstalować wspornik na ścianie, należy wykonać następujące czynności:

- Przymocuj szablon montażowy do ściany w miejscu, w którym planowane jest umieszczenie konwektora.

• Zaznaczyć i wywiercić otwory.

- Umieść wspornik na ścianie i zabezpiecz go za pomocą łączników.

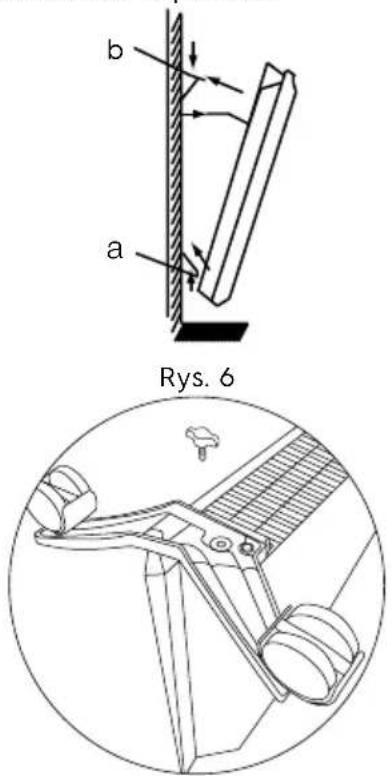

Zamocować urządzenie na wsporniku w następujący sposób (rys. 6)

- Przymocuj dolną część konwektora do wspornika za pomocą specjalnych otworów umieszczonych w dolnej części konwektora.

- Przymocuj górną część konwektora do wspornika, mocując go za pomocą zatrzasków na wsporniku.

Rys. 7

2. Instalacja na podłodze

Korzystając z podwozia (dostarczanego osobno), po uprzednim zapoznaniu się ze

schematem mocowania (rys. 7), zainstalować urządzenie na podłodze:

1. Ostrożnie odwróć konwektor od dołu do góry.
2. Wziąć jedną z obudów i przymocować ją do miejsca podestu po prawej lub lewej stronie konwektora, tak aby dobrze przylegała do korpusu konwektora. Otwór na śrubę musi pasować.
3. Zamocuj podwozie za pomocą specjalnego mocowania dołączonego do zestawu.
4. Powtórz tę samą procedurę dla mocowania drugiej ramy.

Obstuga

Konwektor nie wymaga specjalnej opieki.

Przed przystąpieniem do konserwacji (konserwacji) należy wyłączyć konwektor z gniazdka elektrycznego.

Obudowę urządzenia należy okresowo czyścić miękką, niestrzępiącą się ściereczką lub wilgotną gąbką. W żadnym wypadku nie należy stosować środków ściernych, piankowych ani rozpuszczalników.

Czyszczenie przestrzeni za grzejnikiem zamontowanym na ścianie jest dość łatwe.

Naciśnij dwa zatrzaski na tylnej ścianie grzejnika i pociągnij sam grzejnik do przodu. Po zdjęciu możliwe będzie umycie ściany, na której został zainstalowany.

Po zakończeniu czyszczenia ustaw grzałkę w normalnej pozycji roboczej.

Zalecana temperatura i wilgotność w pomieszczeniu:

a) do pracy konwektora: -25°C do
+ 30°C, wilgotność od 40% do 90%;
B) konwektor przechowywania: -20°C do
+ 80°C, wilgotność od 40% do 90%.

Rozwiązywanie problemów

Objaw awarii Przyczyna awarii Kroki rozwiązywania problemów
Brak ogrzewania	1) Brak zasilania.2) Konwektor jest w trybie gotowości.3) rzeczywista temperatura w pomieszczeniu przekracza ustawienie termostatu.	1) Ustaw bezpieczne połączenie.2) Przełącz konwektor w tryb pracy.3) Ustaw temperaturę pracy konwektora.
Zapach spalonego pyłu przy pierwszym włączeniu	To nie jest usterka	Zapach znika po kilku minutach pracy konwektora.

Jeśli problem nie zostanie rozwiazany po wszystkich próbach rozwiązania problemu, skontaktuj się z autoryzowanym centrum serwisowym w Twojej okolicy lub przedstawicielem handlowym.

Dane techniczne

Model	ECH/AG2-10003BE EEC	ECH/AG2-13003BE EEC	ECH/AG2-15003BE EEC	ECH/AG2-20003BE EEC	ECH/AG2-25003BE EEC
Moc, W 900-1000 1150-1300 1350-1500	1800-2000 2250-2500
Znamionowe pobór mocy, W 900-1000	1150-1300 1350-1500	1800-2000	2250-2500
Prąd znamionowy, A 4.1-4.17 5.23-5.42	6.14-6.25 8.18-8.33	10.23-10.42
Napięcie znamionowe, V-Hz	220/240-50/60	220/240-50/60	220/240-50/60	220/240-50/60	220/240-50/60
Stopień ochrony przed kurzem	IP24	IP24	IP24	IP24	IP24
Klasa ochrony elektrycznej	I	I	I	I	I
Powierzchnia grzewcza, m	9-10	11-13	13-15	18-20	22-25
Rozmiar urządzenia (S×W×G), mm	480×139×413	560×139×413	640×139×413	800×139×413	1000×139×413
Wielkość opakowania (S×W×G), mm	575×167×445	655×167×445	735×167×445	895×167×445	1095×167×445
Waga netto, kg	3.8	4.0	4.3	5.4	7.5
Waga brutto, kg	4.7	4.9	5.4	6.5	9.0

* Podano wartość orientacyjną, która może się różnic w zależności od rzeczywistych warunków pracy.

W zestawie konwektora znajduje się Naklejka umieszczona na płycie czołowej przed rozpoczęciem użytkowania urządzenia należy ją usunąć.

Rozwiązyanie problemów

Wyświetlanie błędów:

E1 - Uszkodzenie czujnika temperatury;

E2 - Zwarcie w kanale czujnika temperatury;

E3 - Czujnik temperatury przegrzany. Aktualna temperatura przekroczyta +48 °C;

E4 - Temperatura otoczenia Temperatura otoczenia spadła poniżej dopuszczalnej temperatury pracy urządzenia (poniżej -26 °C).

Kompletowanie

1. Grzejnik elektryczny
2. Uchwyt do montażu na ścianie
3. Szablon montażowy
4. Zestaw elementów złącznych
5. Instrukcja obsługi
6. Zestaw jezdny z kółkami

Przechowywanie urządzenia

Przed odłożeniem grzejnika do przechowywania upewnij się, że jest zimny. Zaleca się czyszczenie grzejnika i przechowywanie (najlepiej w opakowaniu fabrycznym) w chłodnym, suchym miejscu, jeśli planujesz nie używać urządzenia przez dłuższy czas.

Utylizacja

Urządzenie, którego termin upłynąt, nie może być wyrzucane wraz z odpadami domowymi (2012/19/UE).

Gwarancja

Serwis gwarancyjny jest wykonywany na warunkach określonych w punkcie "Gwarancja".

Gwarancja:

• Okres gwarancji wynosi dwa lata od daty zakupu. Jeśli w trakcie dwuletniego okresu gwarancji wystąpią jakiekolwiek wady spowodowane wadami materiałowymi i/lub produkcyjnymi, przedmiot należy naprawić lub wymienić.
• Bezpłatna naprawa lub wymiana jest możliwa tylko w przypadku dostarczenia przekonujących dowodów, na przykład odcinka, który potwierdza, że dzień zgłoszenia usługi mieści się w okresie gwarancyjnym.
• Gwarancja nie obejmuje produktów i/lub części produktu, które ulegają zepsuciu, mogą być uważane za materiały zużywalne lub które są wykonane ze szkła.
• Gwarancja traci ważność, jeżeli wada jest spowodowana uszkodzeniem wynikającym z niewłaściwego użytkowania, złej konserwacji (np. Awaria powstała na skutek wniknięcia ciał obcych lub płynów) lub jeśli zmiany lub naprawy zostały wykonane przez osoby nieupoważnione przez Producenta.
• Dla prawidłowego użytkowania produktu użytkownik musi ściśle przestrzegać wszystkich instrukcji zawartych w instrukcji obsługi, i powinien powstrzymać się od wszelkich działań lub manipulacji, które są opisane jako niepożądane lub o których są wskazówki w instrukcji obsługi.
• Te ograniczenia gwarancyjne nie mają wpływu na twoje prawa.

Wsparcie:

Wsparcie w okresie gwarancyjnym i po jego zakończeniu jest dostępne we wszystkich krajach, w których produkt jest oficjalnie dystrybuowany. Skontaktuj się ze sprzedawcą, aby uzyskać pomoc.

Data produkcji

Data produkcji jest podana na naklejce na korpusie urządzenia, a także zaszyfrowana w Code-128. Datę produkcji określa się w następujący sposób:

Miesiąc i rok produkcji

Nie usuwaj i numeru seryjnego na korpusie urządzenia. Jeśli naklejka z numerem seryjnym zostanie zgubiona lub uszkodzona, w razie potrzeby nie będzie możliwe wyjaśnienie daty produkcji.

Importer:

Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria. E-mail: [e-mail]

Wyprodukowano w Chinach

Electrolux jest zastrzeżonym znakiem towarowym używanym na licencji firmy AB Electrolux (publ.).

Producent pozostawia za sobą prawo do zmiany konstrukcji i właściwości urządzenia.

Ta instrukcja może zawierać błędy techniczne i pisarskie. Zmiany parametrów technicznych i asortymentu mogą ulec zmianie bez powiadomienia.

Błędy i pomyłki w tekście i liczbach są dozwolone. Konstrukcja i dane techniczne urządzenia mogą różnić się od przedstawionych na opakowaniu. Aby uzyskać więcej informacji, skontaktuj się z konsultantem ds. Sprzedaży.

Wymagana informacja dotycząca miejscowych elektrycznych ogrzewaczy pomieszczeń
Identyfikator(y) modelu: ECH/AG2-1000 3BE EEC
Nazwa Symbol	Wartość Unit Nazwa	Jednostka
Moc cieplna				Typ dopływu ciepła tylko dla lokalnych grzejników (wybrać jeden)
Nominalna moc cieplna	P_nom	0,9151 kW		ręczne sterowanie dopływem ciepła, ze zintegrowanym termostatem	NIE
Minimalna moc cieplna (orientacyjna)	P_min	0,4571 kW		ręczne sterowanie dopływem ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Maksymalna ciągła moc cieplna	P_max,c	0,9151 kW		elektroniczna regulacja dopływu ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Dodatkowe zużycie energii elektrycznej				moc cieplna wspomagana przez wentylator	NIE
Przy nominalnej mocy cieplnej	eI_max	0 kW		Typ mocy cieplnej/temperatury w pomieszczeniu (wybrać jeden)
Przy minimalnej mocy cieplnej	eI_min	0 kW		jednostopniowa moc cieplna bez regu-lacji temperatury w pomieszczeniu	NIE
W trybie czu-wania	eI_SB	0.00041 kW		dwa lub więcej stopni regulacji ręcznej, bez regulacji temperatury w pomieszc-zeniu	NIE
				z mechaniczną regulacją temperatury w pomieszczeniu za pomocą termostatu	NIE
				z elektroniczną regulacją temperatury w pomieszczeniu	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator dzienny	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator tygodniowy	TAK
				Inne opcje sterowania (można wybrać kilka)
				regulacja temperatury w pomieszczeniu z funkcją wykrywania obecności	NIE
				regulacja temperatury w pomieszczeniu z funkcją wykrywania otwartego okna	TAK
				z opcją zdalnego sterowania TAK
				z adaptacyjną kontrolą startu NIE
				z ograniczeniem czasu pracy NIE
				z czujnikiem przepalenia żarówki NIE
Dane kontak-towe	Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.E-mail: [e-mail]
Identyfikator(y) modelu: ECH/AG2-1500 3BE EEC
Nazwa Symbol	Wartość	Unit Nazwa	Jednostka
Moc cieplna				Typ dopływu ciepła tylko dla lokalnych grzejników (wybrać jeden)
Nominalna moc cieplna	P_nom	1,3831 kW		ręczne sterowanie dopływem ciepła, ze zintegrowanym termostatem	NIE
Minimalna moc cieplna (orientacyjna)	P_min	0,6837 kW		ręczne sterowanie dopływem ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Maksymalna ciągła moc cieplna	P_max,c	1,3831 kW		elektroniczna regulacja dopływu ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Dodatkowe zużycie energii elektrycznej				moc cieplna wspomagana przez wentylator	NIE
Przy nominalnej mocy cieplnej	eI_max	0 kW		Typ mocy cieplnej/temperatury w pomieszczeniu (wybrać jeden)
Przy minimalnej mocy cieplnej	eI_min	0 kW		jednostopniowa moc cieplna bez regu-lacji temperatury w pomieszczeniu	NIE
W trybie czu-wania	eI_SB	0.00039 kW		dwa lub więcej stopni regulacji ręcznej, bez regulacji temperatury w pomieszc-zeniu	NIE
				z mechaniczną regulacją temperatury w pomieszczeniu za pomocą termostatu	NIE
				z elektroniczną regulacją temperatury w pomieszczeniu	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator dzienny	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator tygodniowy	TAK
				Inne opcje sterowania (można wybrać kilka)
				regulacja temperatury w pomieszczeniu z funkcją wykrywania obecności	NIE
				regulacja temperatury w pomieszczeniu z funkcją wykrywania otwartego okna	TAK
				z opcją zdalnego sterowania TAK
				z adaptacyjną kontrolą startu NIE
				z ograniczeniem czasu pracy NIE
				z czujnikiem przepalenia żarówki	NIE
Dane kontak-towe	Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.E-mail: [e-mail]
Identyfikator(y) modelu: ECH/AG2-2000 3BE EEC
Nazwa Symbol	Wartość	Unit Nazwa	Jednostka	a
Moc cieplna				Typ dopływu ciepła tylko dla lokalnych grzejników (wybrać jeden)
Nominalna moc cieplna	Pnom	1,8546 kW		ręczne sterowanie dopływem ciepła, ze zintegrowanym termostatem	NIE
Minimalna moc cieplna (orientacyjna)	Pmin	0,9313 kW		ręczne sterowanie dopływem ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Maksymalna ciągła moc cieplna	Pmax,c	1,8546 kW		elektroniczna regulacja dopływu ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Dodatkowe zużycie energii elektrycznej				moc cieplna wspomagana przez wentylator	NIE
Przy nominalnej mocy cieplnej	elmax	0 kW		Typ mocy cieplnej/temperatury w pomieszczeniu (wybrać jeden)
Przy minimalnej mocy cieplnej	elmin	0 kW		jednostopniowa moc cieplna bez regu-lacji temperatury w pomieszczeniu	NIE
W trybie czu-wania	elSB	0.00039 kW		dwa lub więcej stopni regulacji ręcznej, bez regulacji temperatury w pomieszc-zeniu	NIE
				z mechaniczną regulacją temperatury w pomieszczeniu za pomocą termostatu	NIE
				z elektroniczną regulacją temperatury w pomieszczeniu	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator dzienny	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator tygodniowy	TAK
				Inne opcje sterowania (można wybrać kilka)
				regulacja temperatury w pomieszczeniu z funkcją wykrywania obecności	NIE
				regulacja temperatury w pomieszczeniu z funkcją wykrywania otwartego okna	TAK
				z opcją zdalnego sterowania TAK
				z adaptacyjną kontrolą startu NIE
				z ograniczeniem czasu pracy NIE
				z czujnikiem przepalenia żarówki NIE
Dane kontak-towe	Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria. E-mail: [e-mail]
Identyfikator(y) modelu: ECH/AG2-2500 3BE EEC
Nazwa Symbol	Wartość	Unit Nazwa	Jednostka
Moc cieplna				Typ dopływu ciepła tylko dla lokalnych grzejników (wybrać jeden)
Nominalna moc cieplna	P_nom	2,3219 kW		ręczne sterowanie dopływem ciepła, ze zintegrowanym termostatem	NIE
Minimalna moc cieplna (orientacyjna)	P_min	1,1731 kW		ręczne sterowanie dopływem ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Maksymalna ciągła moc cieplna	P_max,c	2,3219 kW		elektroniczna regulacja dopływu ciepła ze sprężeniem zwrotnym temperatury w pomieszczeniu i/lub na zewnątrz	NIE
Dodatkowe zużycie energii elektrycznej				moc cieplna wspomagana przez wentylator	NIE
Przy nominalnej mocy cieplnej	eI_max	0 kW		Typ mocy cieplnej/temperatury w pomieszczeniu (wybrać jeden)
Przy minimalnej mocy cieplnej	eI_min	0 kW		jednostopniowa moc cieplna bez regu-lacji temperatury w pomieszczeniu	NIE
W trybie czu-wania	eI_SB	0.00041 kW		dwa lub więcej stopni regulacji ręcznej, bez regulacji temperatury w pomieszc-zeniu	NIE
				z mechaniczną regulacją temperatury w pomieszczeniu za pomocą termostatu	NIE
				z elektroniczną regulacją temperatury w pomieszczeniu	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator dzienny	NIE
				elektroniczna regulacja temperatury w pomieszczeniu oraz programator tygodniowy	TAK
				Inne opcje sterowania (można wybrać kilka)
				regulacja temperatury w pomieszczeniu z funkcją wykrywania obecności	NIE
				regulacja temperatury w pomieszczeniu z funkcją wykrywania otwartego okna	TAK
				z opcją zdalnego sterowania TAK
				z adaptacyjną kontrolą startu NIE
				z ograniczeniem czasu pracy NIE
				z czujnikiem przepalenia żarówki	NIE
Dane kontak-towe	Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.E-mail: [e-mail]

CONTINUT

1. INTRODUCERE......41
2. REGULILE DE SECURITATE....41
3. SCOPUL DISPOZITIVULUI 41
4. FORMA GENERALĂ A DISPOZITIVULUI....41
5. PROIECTAREA BLOCULUI DE CONTROL 41
6. SENSUL PICTOGRAMELOR DE PE DISPLAY 42
7. PORNIREA DISPOZITIVULUI....42
8. MODURI DE LUCRU SI FUNCTII 42
9. MODURI DE PUTERE DE ÎNCĂLZIRE 42
10. FUNCTIA PROGRAMME....43
11. OPRIREA APARATULUI 43
12. CONTROLUL DISPOZITIVULUI 43
13. INSTALAREA DISPOZITIVULUI 43
14. ÎNGRIJIRE....44
15. CĂUTAREA DEFECTIUNILOR....45
16. CARACTERISTICI TEHNICE....45
17. ECHIPAMENT 45
18. RECICLAREA....46
19. OBLIGATII DE GARANTIE....46
20. DATA DE FABRICATIE 46

NE GÂNDIM LA DVS

- Pieczęć sprzedawcy - Štampila vânzătorului
