INSTRUKCJA OBSŁUGI 951-145 Kayoba

Instrukcja obsługi domowej siłowni

PL Instrukcja obsługi w oryginale

Poz.	Nazwa	Liczba
01	Podstawa	1
02	Prowadnica	2
03	Poprzeczka tylna	1
04	Belka pionowa	1
05	Szpilka regulacji obciążenia	1
06	Obciążnik górny	1
07	Obciążniki	9
08	Płytka 80 mm	1
09	Płytka 40 mm	1
10	Belka górna	1
11	Wspornik siedziska	1
12	Belka wyciskania nożnego / skrętów	1
13	Dźwignia klatki piersiowej	1
14	Prawy uchwyt motylkowy	1
15	Lewy uchwyt motylkowy	1
16	Sworzeń	1
17	Siedzisko	1
18	Podpórka pod plecy	1
19	Uchwyt krążka linki	2
20	Uchwyt (a) ruchomego krążka linki	1
21	Uchwyt (b) ruchomego krążka linki	2
22	Linka 2350 mm	1
23	Linka 2750 mm	1
24	Linka 3750 mm	1
25	Łańcuch	1
26	Poduszka uchwytu motylkowego	2
27	Poduszka belki wyciskania nożnego / skrętów	4
28	Drążek wyciskowy	1
29	Belka do skrętów	1
30	Uchwyt poduszki	2
31	Uchwyt metalowy	2
32	Uchwyt	8
33	Krążek linki	14
34	Karabińczyk	4
35	Tuleja okrągła	1
36	Sworzeń	1
37	Podkładka yd 48 mm, id 13 mm	1
38	Sworzeń do obciążników	2
40	Amortyzator gumowy	2
41	Owalny amortyzator gumowy	4
43	Owalna zaślepka 30 x 60 mm	5
44	Czworokątna zaślepka 20 x 40 mm	2
45	Okrągła zaślepka 25 mm	4
47	Tuleja ślizgowa 12 mm	6
48	Sworzeń do obciążników	1
49	Śruba sześciokątna M12 x 150 mm	1
50	Śruba sześciokątna M12 x 95 mm	2
51	Śruba sześciokątna M12 x 75 mm	1
52	Śruba sześciokątna M12 x 100 mm	4
53	Śruba sześciokątna M12 x 60 mm	4
54	Śruba sześciokątna M12 x 45 mm	14
55	Śruba sześciokątna M12 x 30 mm	2
56	Śruba sześciokątna M10 x 25 mm	7
57	Śruba sześciokątna M8 x 60 mm	3
58	Śruba sześciokątna M8 x 55 mm	4
62	Nakrętka M10	2
64	Nakrętka M12 Nyloc	4
65	Nakrętka M10 Nyloc	24
66	Nakrętka M8 Nyloc	3
69	Podkładka M12	8

POLSKI

70	Podkładka M10	54
71	Podkładka M8	10
72	Podkładka yd 25 mm, id 10 mm	3
73	Pasek na kostkę	1
74	Uchwyt krążka linki	1
75	Owalna zaślepka 40 x 80 mm	3
77	Uchwyt krążka linki	24

UWAGA! W zestawie narzędzia do montażu.

MONTAŻ

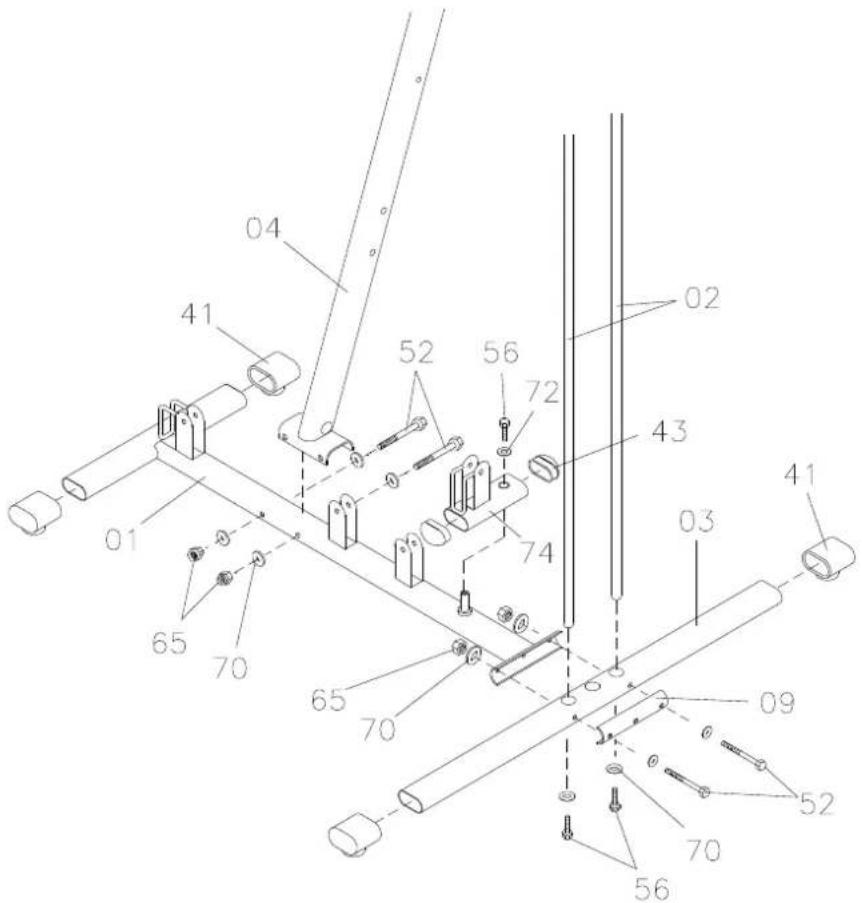

1. Umieść owalny amortyzator gumowy (41) na końcówkach podstawy (01) i tylnej poprzeczki.
2. Wstaw prowadnice (02) w poprzeczkę (03) przy pomocy śruby (56) i podkładki (70), jak pokazano na rysunku.
3. Zamontuj podstawę (01) na poprzeczce (03) przy pomocy płytki (09) oraz śrub (52), podkładek (70) i nakrętek (65), jak pokazano na rysunku.

Dokręć wszystkie połączenia śrubowe przy pomocy dołączonego narzędzia.

1. Zamontuj belkę pionową (04) na podstawie (01) przy pomocy śrub (52), podkładek (70) i nakrętek (65), jak pokazano na rysunku.

2. Zamontuj uchwyt (74) krążka linki na podstawie (01) przy pomocy śrub sześciokątnych (56) i podkładek (72), jak pokazano na rysunku.

3. Umieść owalną zaślepkę 30 x 60 mm (43) na uchwycie krążka linki (74), jak pokazano na rysunku.

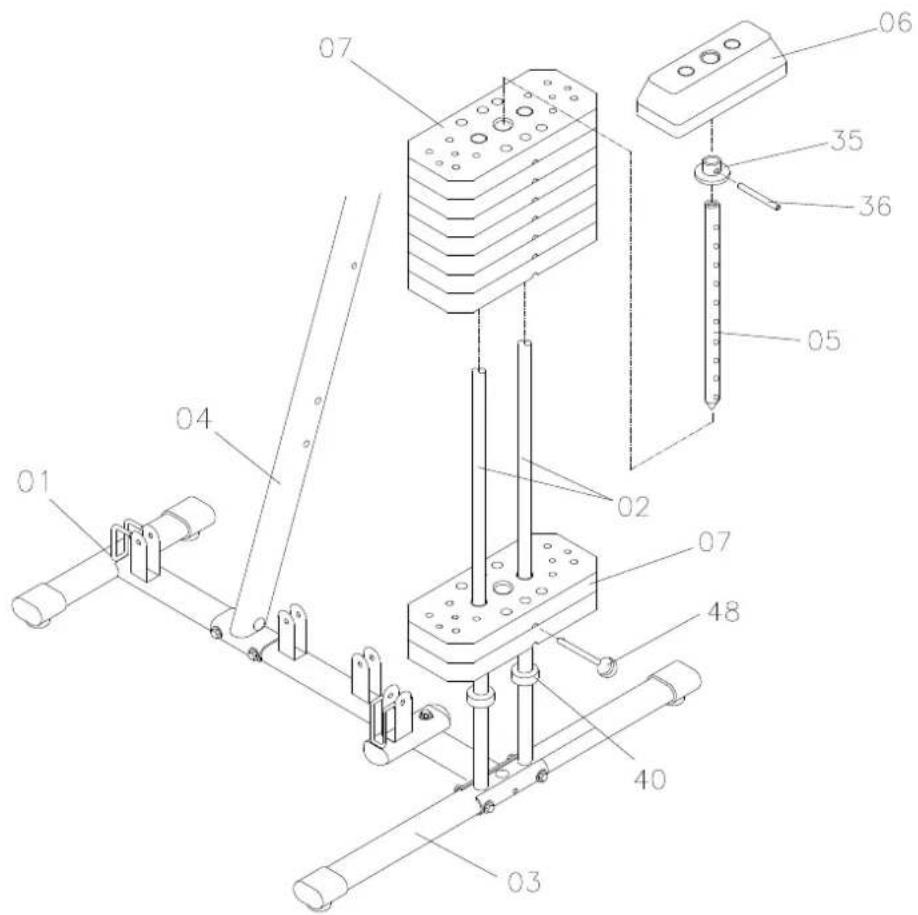

1. Zamontuj gumowe amortyzatory (40) na prowadnicy (02).
2. Nasuń obciążniki (07) i obciążnik górny (06) na prowadnicę (02), jak pokazano na rysunku.
3. Rowek na szpilkę regulacji obciążenia na obciążnikach powinien być skierowany do dołu.
4. Zamontuj okrągłą tuleję (35) na szpilce regulacji obciążenia (05). Zablokuj szpilkę regulacji obciążenia (05) przy obciążniku górnym (06) przy pomocy sworznia (36), jak pokazano na rysunku.

1. Umieść owalne zaślepki 40 x 80 mm (75) i owalne zaślepki 30 x 60 mm (43) na obu końcach belki górnej (10).

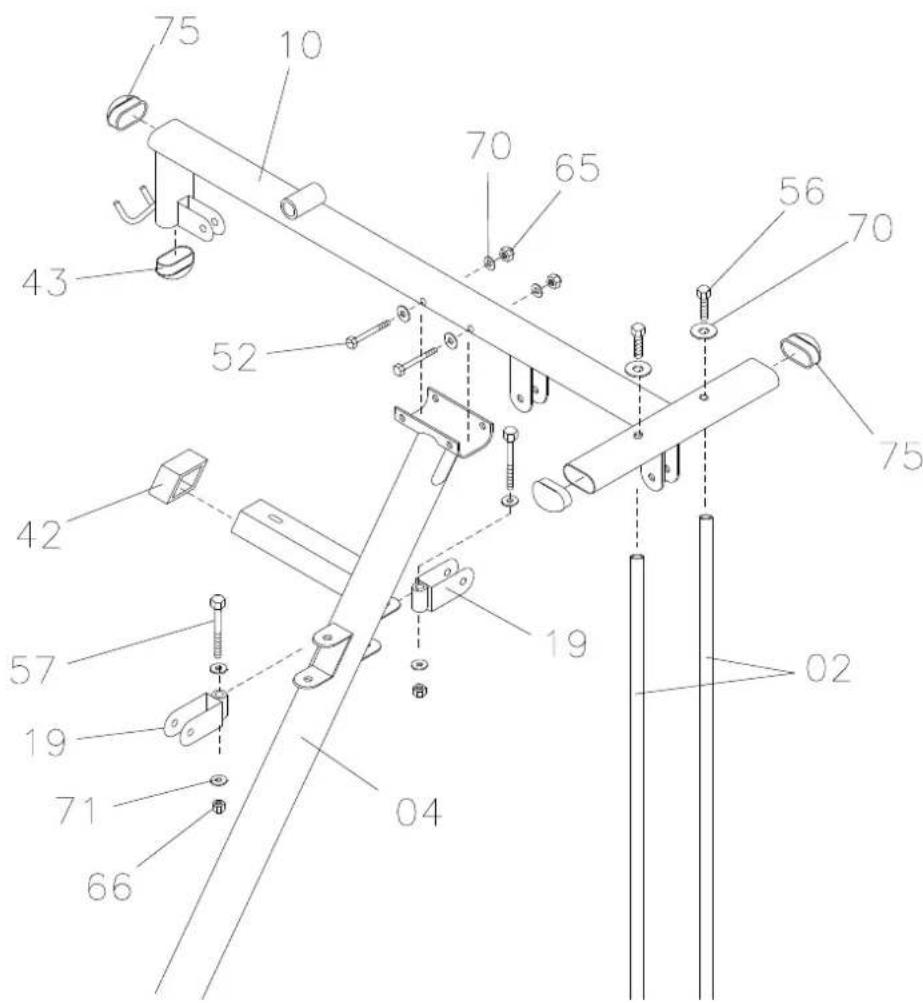

2. Górną belkę poprzeczną (10) należy zamocować od góry na pionowej belce (04) za pomocą śrub (52), podkładek (70) oraz nakrętek (65), a następnie drążki prowadzące (02) połączyć z górną belką poprzeczną (10) za pomocą śrub (56) i podkładek (70), jak pokazano.
3. Zamontuj gumowe amortyzatory (42) na belce pionowej (04).
4. Zamontuj uchwyt (19) krążka linki na belce pionowej (04) przy pomocy śrub (57), podkładek (71) i nakrętek (66).

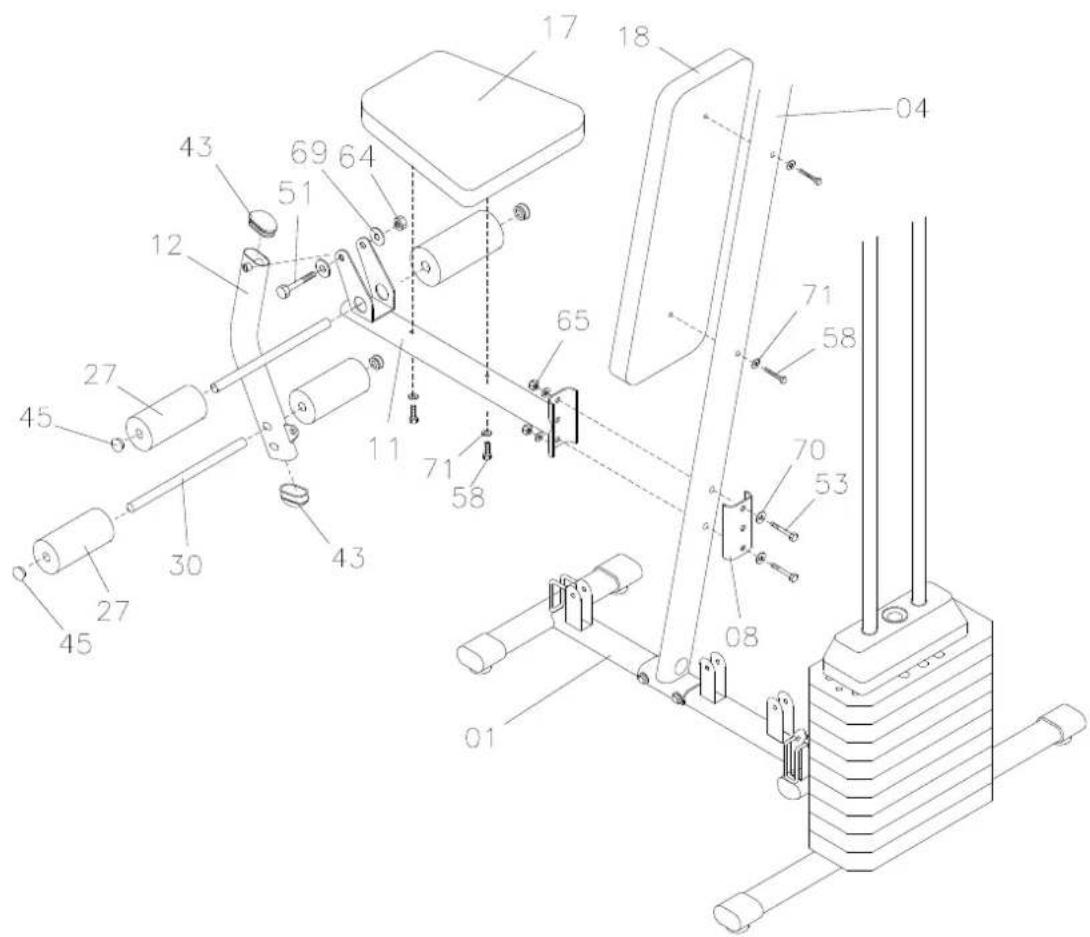

1. Umieść owalne zaślepki 30 x 60 mm (43) na obu końcach belki (12) do wyciskania nożnego / skrętów.
2. Zamontuj wspornik siedziska (11) na belce pionowej (04) przy pomocy płytki (08) oraz śrub (53), podkładek (70) i nakrętek (65), jak pokazano na rysunku.
3. Zamontuj belkę (12) do wyciskania nożnego / skrętów na wsporniku siedziska (11) przy pomocy śrub (51), podkładek (69) i nakrętek (64), jak pokazano na rysunku.
4. Zamontuj podpórkę pod plecy (18) na belce pionowej (04) przy pomocy śrub (58) i nakrętek (71), jak pokazano na rysunku.
5. Zamontuj siedzisko (17) na wsporniku siedziska (11) przy pomocy śrub (58) i podkładek (71), jak pokazano na rysunku.
6. Umieść uchwyty poduszek (30) w otworach.
7. Założ poduszki (27) belki do wyciskania nożnego / skrętów na uchwyty poduszek (30).
8. Umieść okrągłe zaślepki 25 mm (45) na uchwytach poduszek (30).

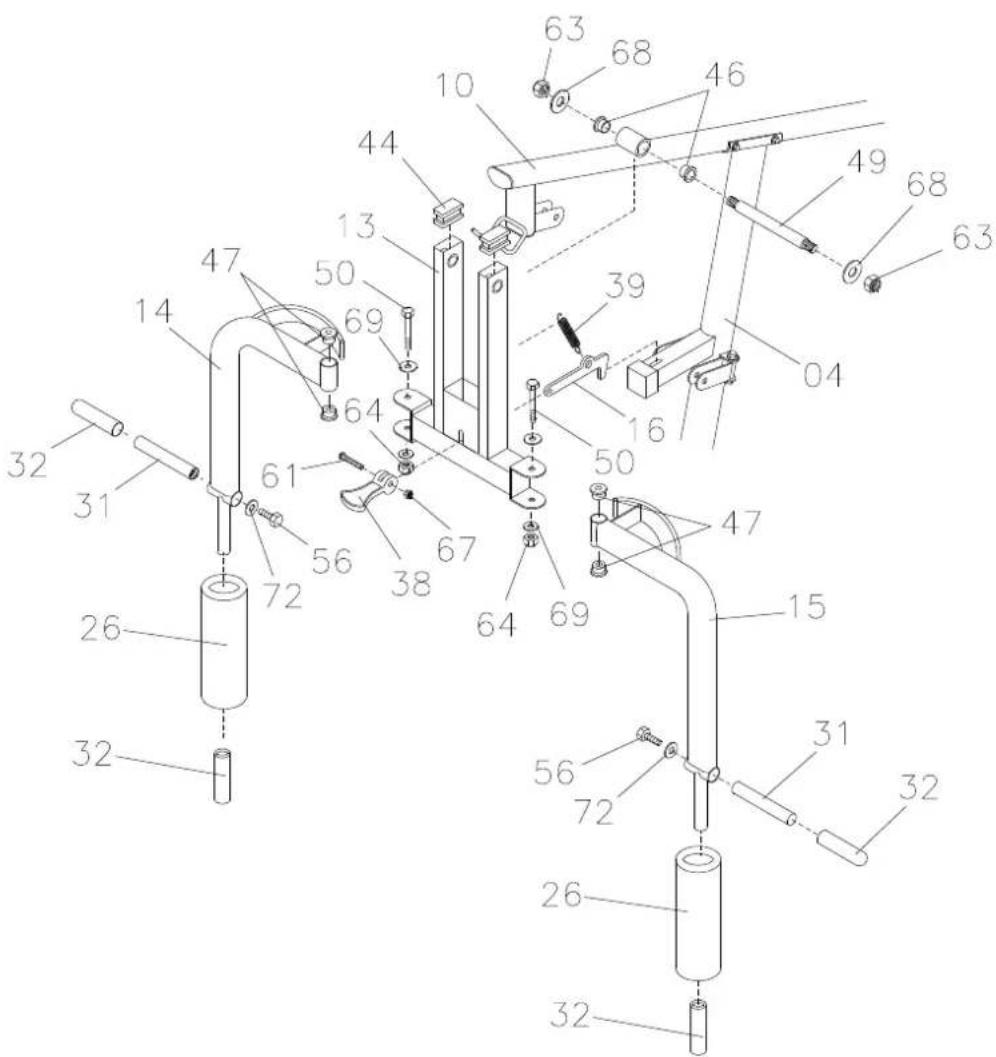

1. Umieść czworokątne zaślepki 20 x 40 mm (44) na dźwigni (13) klatki piersiowej.
2. Zamontuj tuleje ślizgowe (47) na belce górnej (10), jak pokazano na rysunku.
3. Zamontuj dźwignię (13) klatki piersiowej na belce górnej (10) przy pomocy śruby (49), podkładki (68) i nakrętki Nyloc (63), jak pokazano na rysunku.
4. Zamontuj poduszki (26) uchwytów motylkowych i uchwytu (32) na uchwytach motylkowych (14, 15), jak pokazano na rysunku.
5. Zamontuj uchwyty metalowe (31) i uchwyty (32) na uchwytach motylkowych (14, 15) przy pomocy śruby (56) i podkładki (72), jak pokazano na rysunku.
6. Zamontuj uchwyty motylkowe (14, 15) na dźwigni (13) klatki piersiowej przy pomocy śruby (50), podkładki (69) i nakrętki Nyloc (64), jak pokazano na rysunku.
7. Zamontuj sworzeń (16) na dźwigni (13) za pomocą sworzenia do obciążników (38), przy pomocy śruby (61), nakrętki Nyloc (39) jak pokazano na rysunku.

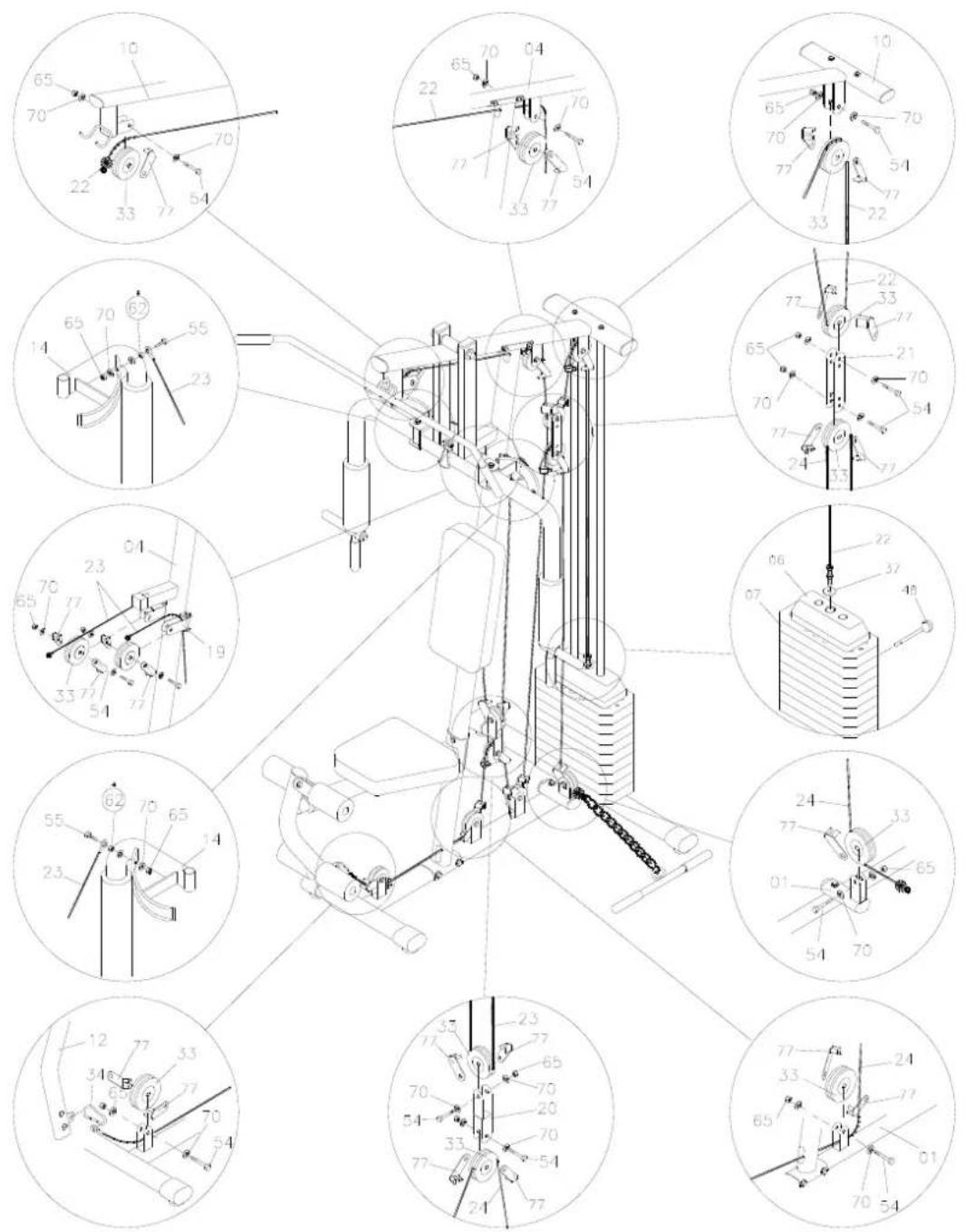

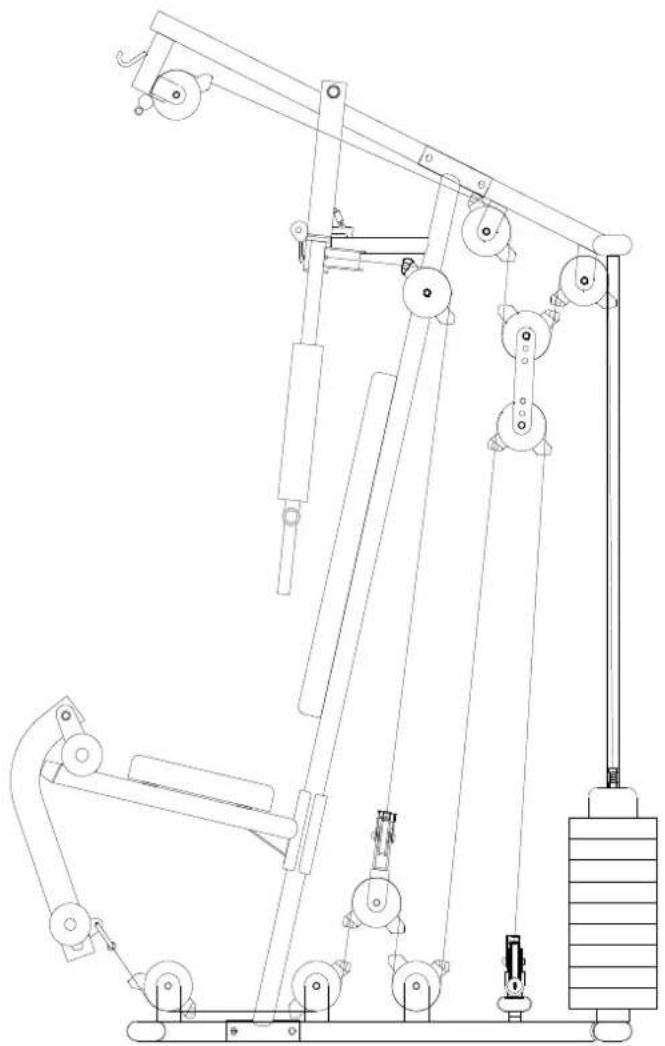

Montowanie linki

1. Przeprowadzanie górnej linki 2350 mm (22)

Przeprowadź koniec linki bez kulki przez krążek 1, przez krążek 2, w dół i dookoła krążka 3, przez uchwyt krążka ruchomego, w górę przez krążek 4, w dół i zamocuj w szpilce regulacji obciążenia 5 przy pomocy śruby M12 i podkładki (37), jak pokazano na rysunku.

2. Przeprowadzanie linki uchwytu motylkowego 2750 mm (23)

Zamocuj jeden koniec linki uchwytu motylkowego w uchwycie motylkowym zgodnie z rysunkiem zespołu motylkowego, używając do tego śruby sześciokątnej M10 x 30 mm (55), nakrętki M10 (62), podkładki M10 (70) i nakrętki Nyloc M10 (65), aby przymocować linkę do jednostki 6. Następnie przeciągnij drugi koniec linki przez krążek 7, w dół i dookoła krążka 8, przez uchwyt krążka (20) uchwytu motylkowego i przez krążek 9 i zamocuj w uchwycie motylkowym zgodnie z rysunkiem zespołu motylkowego 10 przy pomocy śruby sześciokątnej M10 x 30 mm (55), nakrętki M10 (62), podkładki M10 (70) i nakrętki Nyloc M10 (65).

3. Przeprowadzanie dolnej linki 3750 mm (24)

Przeprowadź koniec linki bez kulki pod krążkiem 11, w górę dookoła krążka 12, przez uchwyt krążka ruchomego, w dół i pod krążkiem 13, w górę i dookoła krążka 14, przez uchwyt krążka ruchomego, w dół i pod krążkiem 15, pod krążkiem 16 i zaczep karabińczyk znajdujący się na końcu linki do belki (12) wyciskania nożnego / skrętów 17 i zabezpiecz linkę.

UWAGA! Jeżeli linki nie są wystarczająco długie, można je przedłużyć łańcuszkiem i zamocować karabińczykiem.

1. Zamontuj uchwyt (32) na drążku wyciskowym (28) i na belce do skrętów (29), jak pokazano na rysunku.

UWAGA! Odległość linek

WAŻNE! Przed każdym użyciem sprawdź, czy linki są poprowadzone prawidłowo.

Z zastrzeżeniem prawa do zmian. W razie problemów skontaktuj się telefonicznie z działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

DESCRIPTION

01	02	03	04	05
06	07	08	09	10
11	12	13	14	15
16	17	18	19	20
21	22	23	24	25
26	27	28	29	30
31	32	33	34	35
36φ10.5x56L	37φ48xφ13x3t	38	39	40
41	42	4330*60	4425*50	45φ25
46	47	48	49	50M12X95mm
51M12X80mm	52M10X100mm	53M10X60mm	54M10X50mm	55M10X30mm
56M10X25mm	57M8X60mm	58M8X55mm	59	60M8X15mm
61M6X30mm	62M10	63M16	64M12	65M10
66M8	67M6	68M16	69M12	70M10
71M8	72φ25xφ10	73	74	7540*80
76	77

01	02	03[down]	04[down]	05
11	12	13	14[03Y6]	15
16[down]	17[down]	18	19[down]	20[down]
21[down]	2	2	2	25[down]
26	27[down]	28[down]	2[down]	30[down]
31	32	33	34	35
36[26K6]φ10.5x56L	37φ48xφ13x3t	38[down]	39[down]	40
41[down]	42	4330*60	4425*50	45[down]φ25
46[down]	47[down]	48[down]	49[0007]	50[down][6ST3]
51[down]M12x80mm	52[down]M10x100mm	53[down]M10x60mm	54[down]M10x50mm	55[down]M10x30mm
56[down]M10x25mm	57[down]M8x60mm	58[down]M8x55mm	59[down]	60[down]M8x15mm
61[down]M6x30mm	62[down]M10	63[down]M16	64[down]M12	65[down]M10
66[down][78AA]	67[down][CDXX]	68[down]	69	70[HYKC][SZ7K]
71[DT0A][438S]	72[C28Z]	73[SHX2]	74[down]	75[ZYHO]40*30
76	77[down]

Parts

Item	Description	Number of parts
01	Base frame	1
02	Guide	2
03	Rear crossbar	1
04	Vertical bar	1
05	Weight pin	1
06	Top plate	1
07	Weights	9
08	Plate 80 mm	1
09	Plate 40 mm	1
10	Top bar	1
11	Seat bracket	1
12	Bar for leg extensions/curls	1
13	Bar for bench press	1
14	Right handle for pec	1
15	Left handle for pec	1
16	Pin	1
17	Seat	1
18	Backrest	1
19	Pulley block	2
20	Floating pulley block (a)	1
21	Floating pulley block (b)	2
22	Cable 2350 mm	1
23	Cable 2750 mm	1
24	Cable 3750 mm	1
25	Chain	1
26	Pad for pec handle	2
27	Leg extension/curl pad	4
28	Lat bar	1
29	Curl bar	1
30	Pad holder	2
31	Handle pipe	2
32	Grip	8
33	Pulley	14
34	Snap hook	4
35	Round bushing	1
36	Pin	1
37	Washer OD 48 mm, ID 13 mm	1
38	Pin for weights	2
40	Rubber damper	2
41	Oval rubber damper	4
43	Oval end cap 30 x 60 mm	5
44	Square end cap 20 x 40 mm	2
45	Round end cap 25 mm	4
47	Oil bushing 12 mm	6
48	Pin for weights	1
49	Hex bolt M12 x 150 mm	1
50	Hex bolt M12 x 95 mm	2
51	Hex bolt M12 x 75 mm	1
52	Hex bolt M12 x 100 mm	4
53	Hex bolt M12 x 60 mm	4
54	Hex bolt M12 x 45 mm	14
55	Hex bolt M12 x 30 mm	2
56	Hex bolt M10 x 25 mm	7
57	Hex bolt M8 x 60 mm	3
58	Hex bolt M8 x 55 mm	4
62	Nut M10	2
64	Nyloc nut M12	4
65	Nyloc nut M10	24
66	Nyloc nut M8	3
69	Washer M12	8

ENGLISH

70	Washer M10	54
71	Washer M8	10
72	Washer OD 25 mm, ID 10 mm	3
73	Ankle strap	1
74	Pulley frame	1
75	Oval end cap 40 x 80 mm	3
77	Pulley frame	24
