Typ produktu	Bezprzewodowy czujnik ruchu PIR
Model	Spectra Plus L630
Marka	Friedland
Zasilanie	1 x bateria alkaliczna 9V (6LR61)
Żywotność baterii	Ok. 12 miesięcy (przy 20 aktywacjach/dzień, 15 °C)
Zasięg detekcji	12 m
Kąt detekcji	140°
Ustawienie czasu	5 sekund do 20 minut
Ustawienie zmierzchu	5 luksów do światła dziennego
Klasa ochronności	IP55
Częstotliwość radiowa	868 MHz
Zasięg (wolne pole)	Do 200 m
Temperatura pracy	-20 °C do +35 °C
Zalecana wysokość montażu	2,5 m
Kompatybilność	Odbiornik sieciowy Spectra Plus, odbiornik/dzwonek Libra Plus
Czyszczenie i konserwacja	Miękka, wilgotna szmatka; bez środków ściernych lub rozpuszczalników
Wymiana baterii	Przy miganiu diody LED (5 razy) natychmiast włóż nową baterię alkaliczną 9V
Gwarancja	2 lata na wady materiałowe i wykonawcze (z wyjątkiem baterii)
Certyfikacja	Dyrektywa 1999/5/WE (urządzenia radiowe)

Często zadawane pytania - Spectra Plus L630 FRIEDLAND

Jak połączyć czujnik ruchu PIR z odbiornikiem?

Naciśnij i przytrzymaj przycisk ● na odbiorniku, aż zaświeci się żądany symbol. Zwolnij przycisk i aktywuj czujnik ruchu PIR. Odbiornik potwierdzi sygnałem dźwiękowym, a symbol zacznie migać.

Jak przeprowadzić test chodu?

Ustaw regulator czasu na minimum, a regulator zmierzchu w zależności od trybu (dzień/noc). Przechodź powoli przez obszar detekcji w odległości ok. 5 m. Czerwona dioda LED zaświeci się na krótko przy wykryciu.

Dlaczego czujnik ruchu nie wykrywa ruchów?

Sprawdź baterię, upewnij się, że obszar detekcji nie jest zablokowany, a czujnik jest prawidłowo ustawiony. Należy również sprawdzić ustawienia odbiornika.

Jak ustawić zmierzch do pracy nocnej?

Kręć powoli pokrętłem zmierzchu w prawo podczas zmierzchu, aż światło włączy się przy ruchu. Pozostaw ustawienie w tym punkcie.

Co oznacza 5-krotne miganie czerwonej diody LED?

Oznacza to niski poziom baterii. Wymień baterię w ciągu ok. 30 dni, w przeciwnym razie czujnik przestanie działać.

Czy można ograniczyć obszar detekcji?

Tak, zakryj części soczewki dołączoną plastikową osłoną lub taśmą izolacyjną. Usuń pozostałości kleju przed nałożeniem osłony.

Czujnik ruchu uruchamia się bez wyraźnego powodu – co robić?

Możliwe przyczyny: zwierzęta, przejeżdżające pojazdy lub ruch wiatru. Zmień ustawienie czujnika lub ogranicz obszar detekcji.

Jaka bateria jest potrzebna?

Bateria alkaliczna 9V (6LR61). Nie używaj baterii ładowalnych.

Jak wyczyścić czujnik ruchu?

Wyczyść obudowę miękką, wilgotną szmatką. Nie używaj agresywnych środków czyszczących ani rozpuszczalników.

Co zrobić, gdy zasięg jest niewystarczający?

Sprawdź, czy między czujnikiem a odbiornikiem nie ma przeszkód, takich jak elementy metalowe lub grube ściany. Spróbuj innego umiejscowienia.

INSTRUKCJA OBSŁUGI Spectra Plus L630 FRIEDLAND

POL 45-55 Instrukcja obsługi

RUS 56-66

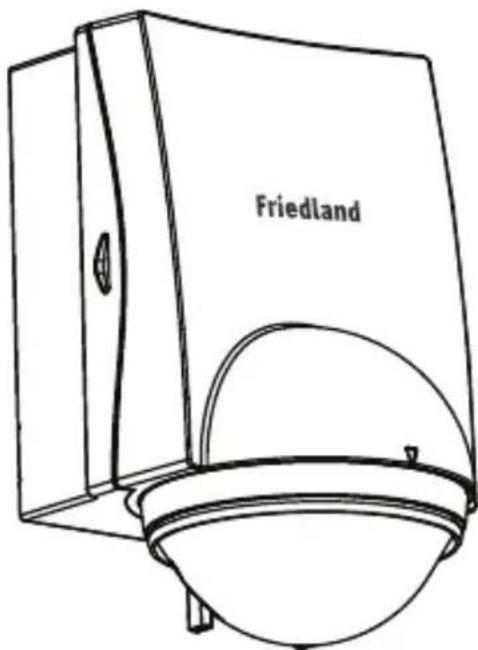

Bezprzewodowy detektor ruchu PIR

Instrukcja obsługi i gwarancja L630 WHI/ L630 BLK (50063260-001/2)

Wstep

Zakupiony przez Państwa bezprzewodowy pasywny detektor ruchu na podczerwień (PIR) serii Spectra Plus może współpracować z bezprzewodowym odbiornikiem przełączającym z serii Spectra Plus w celu rozbudowy istniejącego systemu sterowania oświetleniem (wersja 868 Mhz). Ewentualnie może on służyć do obsługi dzwonka Libra Plus, aby emitować akustyczne ostrzeżenie, gdy zostanie wykryty ruch. Wbudowany czujnik zmierzchu/świtu może zostać wyregulowany, aby zapobiec włączaniu za pomocą ruchu w ciągu dnia lub – jeśli współpracuje z dzwonkiem – aby zapobiec włączaniu dzwonka w nocy, jeśli zostanie wykryty ruch. Pasywny detektor nadaje się do instalacji na zewnątrz.

Bezprzewodowa instalacja! – Pomiędzy detektorem i odbiornikiem lub dzwonkiem nie ma żadnych przewodów. Do połączenia system wykorzystuje fale radiowe, co przyśpiesza instalację i umożliwia zamontowanie pasywnego detektora w najdogodniejszym miejscu w celu monitorowania danego obszaru. Aby zapobiec zakłóceniom pochodzącym z innych urządzeń, pasywny detektor posiada unikalny kod identyfikujący, który może być wprowadzony do odbiornika lub dzwonka.

Detektor jest kompatybilny z systemem dzwonków Libra Plus (dzwonki i przyciski) firmy Friedland oraz z odbiornikiem przełączającym Spectra Plus.

Zasięg urządzenia

Podany zasięg urządzenia został zmierzony w warunkach idealnych. Każda przeszkoda (np. ściany/sufity zbrojone aluminium, okna UPCW, metalowe elementy konstrukcji domów itp.) znajdująca się pomiędzy detektorem a odbiornikiem zmniejszy efektywny zasięg sygnału radiowego o wartość zależną od danej konstrukcji i liczby przeszkód pomiędzy detektorem a odbiornikiem. W szczególnych przypadkach sygnał może zostać całkowicie zablokowany, jeśli istniejące przeszkody są wykonane z metalu.

Pomimo iż większość instalacji nie podlega niekorzystnym wpływom, może zaistnieć potrzeba doświadczalnego znalezienia optymalnej lokalizacji detektora i odbiornika.

ZAWARTOŚĆ ZESTAWU

WYMAGANE NARZĘDZIA

BEZPIECZEŃSTWO

Należy zawsze postępować zgodnie ze wskazówkami producenta podczas korzystania z narzędzi elektrycznych, podpórek, drabin itp. oraz stosować odpowiednie środki ochrony (np. gogle ochronne) podczas wiercenia otworów itp. Przed przystąpieniem do wiercenia w ścianie należy sprawdzić, czy nie znajdują się tam przewody elektryczne lub instalacja wodociągowa. W przypadku wątpliwości zaleca się zastosowanie urządzenia wykrywającego przewody/rury.

Nie wolno instalować ani programować urządzenia, jeśli jest mokre lub pada deszcz.

Instalacja pasywnego detektora

Ustawienie detektora

- Ustawić bezprzewodowy pasywny detektor w zasięgu odbiornika, biorąc pod uwagę zredukowanie 200 m zasięgu maksymalnego spowodowane przez wszelkie obiekty znajdujące się pomiędzy nimi. Unikać montowania urządzenia na dużych metalowych obiektach lub w ich pobliżu.

- Zalecana wysokość montażu detektora wynosi 2,5 m. Przy tej wysokości detektor będzie miał zasięg około 12 m. Zamontowanie detektora wyżej spowoduje zwiększenie zasięgu wykrywania, ale jednocześnie zmniejszy czułość ruchu w maksymalnej odległości, a także może nie wykrywać ruchu w pobliżu urządzenia. Przechylenie głowicy detektora w górę lub w dół będzie miało taki sam efekt.

WYKRYWANIE CZUJNIKA RUCHU

- Przesunięcie głowicy czujnika w lewo lub w prawo i przechylanie jej w górę i w dół pozwala na uzyskanie żądanej orientacji strefy wykrywania.

- Należy zamontować detektor na stabilnej powierzchni, w miejscu, gdzie logiczna ścieżka przechodzącej osoby przebiega przez pole wykrywania detektora. Detektor jest bardziej czuły na ruch przecinający pole wykrywania niż na ruch skierowany w stronę detektora.

- Należy unikać umieszczenia detektora w miejscach, w których występują źródła ciepła w polu wykrywania (np. suszarki, wyloty wyciągów wentylacyjnych itp.). Należy także unikać powierzchni odbijających oraz wiszących gałęzi w polu wykrywania, gdyż mogą być przyczyną fałszywego wykrywania w niektórych warunkach pogodowych.

Instalacja detektora

Uwaga: Przed przymocowaniem detektora do powierzchni montażowej zaleca się sprawdzenie poprawności działania systemu (np. czy detektor i odbiornik znajdują się w zasięgu radiowym) przez tymczasowe włączenie detektora w wybranym miejscu.

- Zdejmij przednią pokrywę jednostki za pomocą płaskiego śrubokręta, zwalniając zaczepy po dwóch stronach pokrywy (jak pokazano).

- Ustawić przełącznik trybu Dzień/Noc w zależności, czy detektor ma wykrywać ruch w dzień lub w nocy.

Tryb dzienny przeznaczony jest do użytku z dzwonkiem Libra Plus, powodując włączenie dzwonka w przypadku wykrycia ruchu w dzień, lecz nie w nocy.

Tryb nocny jest przeznaczony do funkcjonowania z odbiornikiem przełączającym w celu włączania oświetlenia w przypadku wykrycia ruchu w nocy, lecz nie w dzień.

Uwaga: Detekto rmożna skonfigurować, aby współpracował albo z dzwonkiem, albo z odbiornikiem w trybie dziennym lub nocnym.

Detektor nie może pracować w obu trybach.

- Zaznaczyć pozycję otworów mocujących i wywiercić dwa otwory o średnicy 6 mm, w których należy umieścić kołki rozporowe (w zestawie). W przypadku montowania na powierzchni wykonanej z nielitego materiału lub na powierzchni drewnianej nie będą potrzebne kołki rozporowe i wystarczy nawiercić niewielki otwór prowadzący.

- Podłączyć alkaliczną baterię 9 V PP3 (6LR61) do złącza i umieścić ją w uchwycie baterii.

Uwaga: Po podłączeniu baterii dioda LED znajdująca się za soczewką detektora zacznie migać lub pozostanie WŁĄCZONA, podczas gdy detektor będzie przeprowadzać cykl uruchamiania.

Urządzenie nie będzie funkcjonować normalnie, dopóki dioda LED nie przestanie migać.

• Przymocować płytkę ścienną w odpowiednim miejscu na ścianie, a następnie założyć pokrywę w taki sposób, aby było słyszalne kliknięcie potwierdzające jej całkowite zamknięcie.
• Wyregulować głowicę detektora, aby skierowana była mniej więcej w żądanym kierunku.

Test działania detektora

Ważne: Przed przeprowadzeniem testu należy upewnić się, że czerwona dioda znajdująca się za soczewką detektora nie miga. Jeśli miga, wtedy należy poczekać, aż cykl rozruchowy detektora i pulsowanie diody zakończą się.

Skonfigurować detektor w celu przeprowadzenia testu zgodnie z wybranym trybem pracy zgodnie z poniższymi poleceniami:

1) Przekręcić pokrętło CZAS w przeciwną stronę do ruchu wskazówek zegara na najmniejszą pozycję.
2) Jeśli detektor jest ustawiony w trybie NOC w celu współpracy z oświetleniem, wówczas należy wyregulować pokrętło ZMIERZCH, przekręcając je zgodnie z ruchem wskazówek zegara na maksy malna pozycję.

Pokrętło zmierzchu ustawione w trybie NOC

Pokrętło zmierzchu ustawione w trybie DZIEN

Pokrętło CZAS

Jeśli jednak detektor jest ustawiony w trybie DZIEN w celu współpracy z dzwonkiem, wówczas należy wyregulować pokrętło ZMIERZCH przekręcając je w przeciwną stronę do ruchu wskazówek zegara na minimalną pozycję.

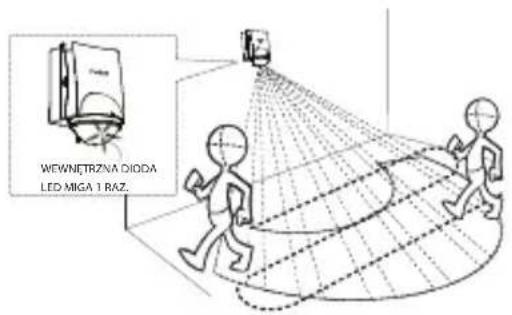

Powoli przejść przez pole wykrywania w odległości około 5 m od urządzenia. W trakcie przechodzenia przez pole wykrywania, jeśli ruch zostanie wykryty, na kilka sekund zaświeci się czerwona dioda znajdująca się za soczewką. Należy wówczas zatrzymać się w miejscu, aż dioda zgaśnie po kilku sekundach. Następnie należy kontynuować ruch w różnych odległościach i pod różnymi kątami, zatrzymując się za każdym razem, gdy zaświeci się dioda, aż do ustalenia obszaru wykrywania.

Jeśli detektor został już podłączony do odbiornika przełączającego lub dzwonka, wówczas w trakcie testu w przypadku wykrycia ruchu oświetlenie włączy się na około 5 sekund lub wyemitowany zostanie dźwięk dzwonka.

Wyregulować pozycję głowicy detektora, aby mniej więcej ustawić żądane pole wykrywania. Pochylenie głowicy detektora w dół zmniejszy zasięg i zmniejszy pole wykrywania. Przechylenie

głowicy detektora w górę zwiększy zasięg i zwiększy pole wykrywania. Głowicę PIR można także przesunąć, aby zmienić orientację strefy wykrywania. Jeśli zajdzie taka potrzeba, można ograniczyć pole wykrywania, zakrywając część soczewki detektora (patrz rysunek poniżej).

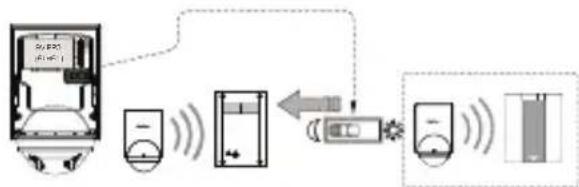

Podłączanie detektora do dzwonka Libra Plus lub odbiornika przełączającego Spectra Plus

Detektor posiada unikalny kod identyfikujący, który zapobiega nieuprawnionym i niepożądanym zakłóceniom pochodzącym z innych urządzeń znajdujących się w okolicy. Aby ruch wykryty przez detektor włączyć oświetlenie lub dzwonek, taki kod musi być wprowadzony do odbiornika przełączającego albo dzwonka. Aby tego dokonać, należy postępować zgodnie z poleceniami w instrukcji obsługi dostarczonej z odbiornikiem przełączającym lub dzwonkiem. W odpowiednim momencie konieczna będzie aktywacja detektora przez poruszanie się przed nim w celu wykrycia ruchu.

Tryb zapamiętywania

Aby urządzenie zapamiętało dany rodzaj przycisku uruchamiającego, należy:

• Nacisnąć i przytrzymać przycisk ●.
  Będą zapalać się po kolei poszczegolne ikonki. Gdy zapali się ikonka do zapamiętania, należy zwolnić przycisk ●.
• Uruchomić przycisk, gdy zapali się wybrana ikonka. Zabrzmi melodia kuranta. Ikonka będzie rozbłyskać.

Kasowanie pamięci

Aby usunąć przycisk z pamięci Podczerwone należy:

• Nacisnąć i przytrzymać przycisk ●. Będą zapalać się po kolei poszczegolne ikonki. Gdy zapali się ikonka przycisku do wykasowania, należy zwolnić przycisk ●.
• Nacisnąć i przytrzymać przyciski
• i ♪, aż zabrzmi sygnał dźwiękowy.

Informacje na temat tej procedury znajdują się w instrukcji obsługi odbiornika przełączającego lub dzwonka. W odpowiednim momencie należy spowodować włączenie detektora PIR przez przejście przed nim, tak aby wykrył ruch.

Aby zapobiec wykrywaniu ruchu w niepożądanych obszarach lub odizolować krzewy itp., które mogą powodować fałszywe włączenie w przypadku wystąpienia silnych wiatrów, można zakryć części ciczewki detektora za pomocą dołączonych osłonek maskujących lub samoprzylepnej taśmy izolacyjnej.

Aby wykryć, jaką część należy osłonić, należy najpierw zakleić soczewkę detektora taśmą izolacyjną, stopniowo zakrywając większy obszar, aż do uzyskania żądanego pola wykrywania. Górna połowa soczewki detektora przeznaczona jest do wykrywania na większe odległości, a dolna połowa na mniejsze. Następnie wystarczy odciąć odpowiedniej wielkości plastikową osłonkę maskującą, aby zakryć ten sam obszar, który był zaklejony taśmą. Usunąć taśmę z soczewki (upewniając się, że na soczewce nie ma pozostałości kleju) i wcisnąć osłonkę maskującą w zagłębienie.

Ewentualnie detektor można przenieść w bardziej odpowiednie miejsce.

Instrukcja obsługi

Ustawianie detektora na automatyczną pracę w nocy z odbiornikiem przełączającym Spectra Plus:

Po zakończeniu procedury testu można ustawić urządzenie na pracę automatyczną według poniższych wskazówek:

1) Pokrętło CZAS określa czas, przez który urządzenie pozostawi włączone oświetlenie od aktywacji do całkowitego braku ruchu. Zakres regulacji wynosi od około 5 sekund (ustawienie-) do 20 minut (ustawienie +). Należy obrócić pokrętło CZAS na żądaną pozycję.
Pokrętło ZMIERZCH określa poziom ciemności, przy którym urządzenie zacznie włączać oświetlenie, wykrywając ruch, i może być ustawione w następujący sposób:
2) Przekręcić pokrętło ZMIERZCH na pozycję i poczekać do zmroku.
3) Gdy poziom światła otoczenia uzyska poziom, przy którym oświetlenie ma się włączyć (np. o zmierzchu), należy POWOLI przekręcić pokrętło zgodnie z ruchem wskazówek zegara w kierunku pozycji — aż ruch spowoduje włączenie oświetlenia. Pozostawić pokrętło ustawione na tej pozycji.
4) Detektor będzie aktywny wieczorem przy takim samym poziomie ciemności. Należy obserwować działanie urządzenia przez okres kilku dni, aby upewnić się, że jest poprawnie ustawione i wyregulować w razie potrzeby. Jeśli urządzenie włącza się zbyt wcześniej (np. gdy jest zbyt jasno), należy przekręcić pokrętło bliżej pozycji. Jeśli urządzenie włącza się zbyt późno (np. gdy jest zbyt ciemno), należy przekręcić pokrętło bliżej pozycji.

Ustawianie detektora na automatyczną pracę w dzień z dzwonkiem Libra Plus:

Po zakończeniu procedury testu można ustawić urządzenie na pracę automatyczną według poniższych wskazówek:

1) Przekręcić pokrętło CZAS w przeciwną stronę do ruchu wskazówek zegara na najmniejszą pozycję.
Pokrętło ZMIERZCH określa poziom światła, przy którym urządzenie zacznie włączać dzwonek podczas wykrywania ruchu i może być ustawione w następujący sposób:
2) Przekręcić pokrętło ZMIERZCH do pozycji i poczekać, aż się ściemni.
3) Gdy oświetlenie otoczenia osiągnie poziom, przy którym dzwonek ma już nie być włączany podczas wykrywania ruchu, należy POWOLI przekręcić pokrętło zgodnie z ruchem wskazówek zegara w kierunku pozycji aż ruch przestanie powodować włączanie dzwonka. Pozostawić pokrętło ustawione na tej pozycji.
4) Detektor będzie aktywny przy takim samym natężeniu światła każdego dnia. Należy obserwować działanie urządzenia przez okres kilku dni, aby upewnić się, że jest poprawnie ustawiony i wyregulować w razie potrzeby. Jeśli urządzenie przestanie włączać się zbyt wcześniej (np. gdy jest zbyt jasno), należy przekręcić pokrętło bliżej pozycji ⚪ Jeśli urządzenie przestanie włączać się zbyt późno (np. gdy jest zbyt ciemno), należy przekręcić pokrętło bliżej pozycji 🌐
5) Libra+ Chime uruchomi ustalony sygnał „alertu” (dźwięk nie może być zmieniony) wywołany przez bezprzewodowy czujnik ruchu w technologii PIR (pasywny czujnik podczerwieni).

Wskaźnik słabej baterii:

Bateria PP3 powinna działać przez około

12 miesięcy w zależności od liczby aktywacji każdego dnia i oddziaływania niskich temperatur.

Gdy bateria jest prawie wyczerpana (około 30 dni przed zaprzestaniem działania), wskaźnik w postaci czerwonej diody LED znajdujący się za soczewką detektora będzie migać 5 razy po wykryciu ruchu.

Należy wymienić baterię w detektorze, jeśli włączyć się wskaźnik słabej baterii lub gdy detektor całkowicie przestanie działać.

Testowanie:

System można przetestować, wykonując test pola wykrywania (patrz „Test działania detektora”).

Wykrywanie i usuwanie usterek

Jeśli system nie będzie pracował prawidłowo, należy przeprowadzić odpowiednie testy wymienione poniżej.Uwaga: Patrz także część „Wykrywanie i usuwanie usterek” w instrukcji obsługi dzwonka lub odbiornika przełączającego.

Detektor nie wykrywa ruchu...Sprawdzić, czy bateria w detektorze nie jest wyczerpana.Nieprawidłowo ustawione pole wykrywania.

Detektor nie powoduje aktywacji dzwonka...Sprawdzić, czy bateria w detektorze nie jest wyczerpana.Sprawdzić, czy baterie dzwonka nie są wyczerpane.Sprawdzić, czy dźwięk dzwonka jest WŁĄCZONY.Sprawdzić, czy odbiornik poprawnie wprowadził kod identyfikujący przez wykonanie procedury testowej. W razie potrzeby zresetować odbiornik i ponownie wprowadzić kod.

Detektor aktywuje dzwonek w nocy, ale nie w ciągu dnia...Sprawdzić, czy przełącznik trybu detektora jest ustawiony w pozycji DZIEN.

Detektor aktywuje dzwonek w nocy i w ciągu dnia...Poziom natężenia światła otoczenia może być zbyt wysoki dla obecnego ustawienia i powoduje symulację dnia. Należy wyregulować pokrętło zgodnie z ruchem wskazówek zegara o zmierzchu. Poruszać się w polu wykrywania, aby sprawdzić, czy ruch nadal uruchamia dzwonek. W razie potrzeby kontynuować regulację pokrętła zmierzchu do czasu, gdy ruch nie uruchamia dzwonka. W niektórych przypadkach może być wymagane przeniesienie detektora w inne miejsce.Detektor może być w nocy oświetlany, co zapobiega obniżeniu poziomu światła otoczenia dla bieżącego ustawienia zmierzchu. Należys próbować wyregulować ustawienie lub osłonić detektor przed światłem. W niektórych przypadkach może być wymagane przeniesienie detektora w inne miejsce.

Detektor nie powoduje aktywacji odbiornika i oświetlenia...Sprawdzić, czy bateria w detektorze nie jest wyczerpana.Sprawdzić, czy zasilanie odbiornika jest WŁĄCZONE.Sprawdzić żarówki oświetlenia i wymienić w razie potrzeby. Upewnić się, że żarówki są prawidłowo zamontowane.WYŁĄCZYĆ zasilanie urządzenia i sprawdzić połączenia instalacji elektrycznej według schematu. Upewnić się, że wszystkie połączenia są poprawne, a złącza dokręcone. Sprawdzić połączenia przełącznika, detektora i oświetlenia.Sprawdzić, czy bezpiecznik lub miniaturowyp rzerywacz obwodów (MCB) nie spalił się lub wyłączyć. Przed wymianą bezpiecznika lub resetowaniem MCB należy sprawdzić przyczynę.Sprawdzić, czy odbiornik poprawnie wprowadził kod identyfikujący przez wykonanie procedury testowej. W razie potrzeby zresetować odbiornik i ponownie wprowadzić kod.

Detektor aktywuje odbiornik w ciągu dnia, ale nie w ciągu nocy...Sprawdzić, czy przełącznikt rybu detektora jest ustawiony w pozycji NOC.

Detektor aktywuje odbiornik w ciągu dnia oraz w nocy...Poziom światła otoczenia może być zbyt niski dla obecnego ustawienia i powoduje symulację nocy. Należy wyregulować pokrętło w kierunku przeciwnym do ruchu wskazówek zegara przy normalnym świetle dziennym. Poczekać poza polem wykrywania, aż oświetlenie się wyłączy, a następnie wejść w pole wykrywania, aby sprawdzić, czy ruch włącza oświetlenie. W razie potrzeby kontynuować regulację pokrętła zmierzchu do czasu, gdy ruch nie aktywuje oświetlenia. W niektórych przypadkach może być wymagane przeniesienie detektora w inne miejsce.

Detektor aktywuje się losowo bez wyrażnej przyczyny i bez żadnego ruchu w polu wykrywania...Wiatr, zwierzęta domowe, przejeżdżające samochody lub przechodzący przechodnie mogą aktywować detektor. Należys próbować wyregulować głowicę detektora lub zakryć obszary soczewki w celu zmniejszenia pola wykrywania. Konieczne może być również przeniesienie detektora w inne miejsce.

Pole wykrywania jest różne z dnia na dzień...Detektor działa na zasadzie wykrywania zmian temperatury spowodowanych przez osobę przechodzącą przez pole detekcji. Te zmiany temperatur są mierzone względem temperatury otoczenia, więc w chłodniejsze dni detektor może być bardziej czuły niż w cieplejsze dni.

Jeśli potrzebują Państwo informacji dotyczących produktu, prosimy zadzwonić na numer pomocy technicznej: [phone]* *(0,14 eurocentów/min z niemieckich numerów stacjonarnych, ceny za połączenia z telefonów komórkowych w zależności od operatora)

(czynne w godzinach 9:00–17:00 od, od poniedziałku do piątku)

Specyfikacja

DETEKTOR

Bateria: Alkaliczna bateria 9 V PP3 (6LR61)

Żywotność baterii: Około 12 miesięcy

(przy 20 aktywacjach dziennie i stałej temperaturze 15 °C)

Zasięg wykrywania detektora: 12 m

Kąt wykrywania detektora: 140°

Regulacja czasu: 5 sekund–20 minut

Regulacja fotokomórki: 5 lx do światła dziennego

Ochrona: IP55

Częstotliwość robocza: 868 MHz

Zasięg radiowy: do 200 m (w terenie otwartym)

Temperatura robocza: od -20 °C do +35 °C

Konserwacja Utylizacja i recykling

Urządzenie można czyścić za pomocą miękkiej zwilżonej szmatki, a następnie wycierając do sucha. Nie wolno używać ściernych środków czystości, zawierających rozpuszczalnik lub środków czystości w aerozolu, gdyż mogą one uszkodzić i/lub odbarwić urządzenie. Należy uważać, aby przypadkowo nie przesuwać głowicy detektorą. Nie wolno czyścić wnętrza urządzeń ani dopuścić, aby do wnętrza urządzeń dostała się woda.

Wymiana baterii detektora

Baterie detektora należy wymienić natychmiast po zauważeniu wskaźnika niskiego stanu baterii (tzn. dioda LED znajdująca się za soczewką detektora miga 5 razy po każdym wykryciu ruchu). Stosować tylko alkaliczne baterie PP3 (6LR61).

Po zakończeniu używania produktu opakowanie i produkt powinny być usunięte przez odpowiedni punkt recyklingu. Nie wolno traktować urządzenia jako zwykłego odpadu komunalnego. NIE SPALAĆ.

Deklaracja

Firma Novar ED&S oświadcza, że niniejszy bezprzewodowy pasywny detektor spełnia podstawowe wymagania i inne istotne postanowienia dyrektywy 1995/5/WE w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych oraz wzajemnego uznawania ich zgodności.

Gwarancja

Firma Novar ED&S w ciągu 2-letniego okresu gwarancji zobowiązuje się według swego uznania do wymiany lub naprawy towarów (oprócz baterii nieakumulatorowych), jeśli wystąpią w nich usterki spowodowane wyłącznie wada materiałową lub wykonawstwa. Gwarancja ulega unieważnieniu, jeśli produkt nie został zainstalowany, nie był używany lub konserwowany zgodnie z instrukcją, nie był właściwie używany lub jeśli dokonano prób naprawy, demontażu lub modernizacji produktu.

Zgodnie z gwarancją pełną odpowiedzialność ponosi firma Novar ED&S Ltd. Odpowiedzialność nie obejmuje odpowiedzialności za straty lub uszkodzenia wynikowe ani koszty instalacji wynikające z usterki produktu. Niniejsza gwarancja nie ogranicza w żaden sposób ustawowych praw konsumenta.

W przypadku stwierdzenia usterki produkt należy zwrócić do punktu sprzedaży z dowodem zakupu wraz z pełnym opisem usterki i odpowiednimi bateriami (odłączonymi).

Friedland jest znakiem towarowym firmy Novar ED&S.
