INSTRUKCJA OBSŁUGI Spectra Plus L320 FRIEDLAND

Podczas używania narzędzi elektrycznych, schodków, drabin itd. należy przestrzegać instrukcji producentów i stosować odpowiednie wyposażenie ochronne (np. okulary ochronne podczas wiercenia otworów). Przed wiercieniem otworów w ścianach sprawdzić, czy nie są w nich ukryte kable elektryczne i rury wodociągowe. W razie wątpliwości zaleca się użycie odpowiedniego urządzenia do wykrywania kabli/rur.

Zasilanie produktu winno zostać zainstalowane przez kompetentną osobę (np. wykwalifikowanego elektryka) zgodnie z niniejszą instrukcją oraz zgodnie z odpowiednimi postanowieniami aktualnej wersji przepisów dot. okablowania IEE (BS7671).

NIEBEZPIECZEŃSTWO – 230 WOLT. Aby zapobiec porażeniu prądem elektrycznym, należy zawsze odłączyć zasilanie elektryczne przed rozpoczęciem wykonywania wszelkich pracy przy instalacji lub otwarciem czujnika.

Konieczne jest, aby wszystkie przyłącza były wykonane zgodnie z instrukcjami, aby przewody nie były naciągnięte, a przyłącza były mocno dociśnięte i dokręcone.

WYMAGANE NARZĘDZIA:

ZAWARTOŚĆ ZESTAWU:

1 WYBIERANIE LOKALIZACJI

Aby uzyskać najlepszy zasięg wykrywania, zamontować czujnik na wysokości 2,5 m. Można go umieścić na wysokości nawet 4 m, aby powiększyć zasięg wykrywania, jednak spowoduje to znaczne obniżenie skuteczności wzoru wykrywania.

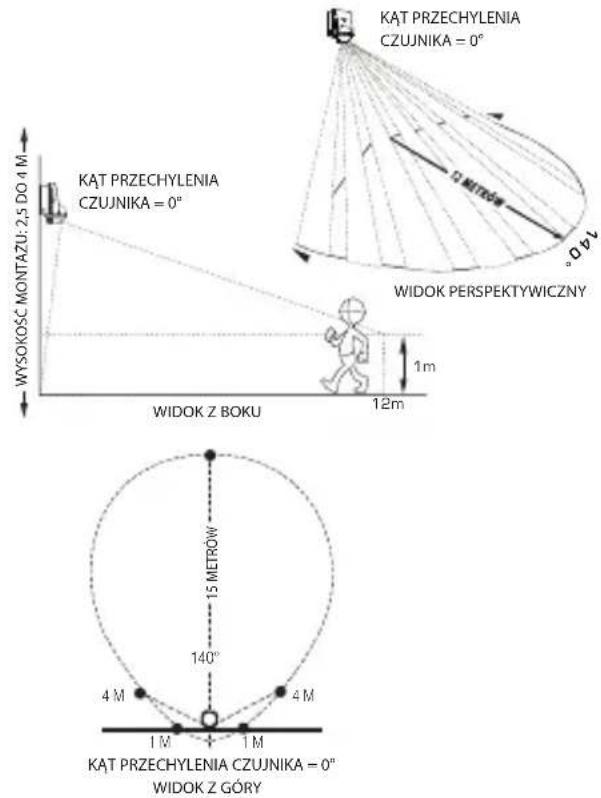

WYKRYWANIE RUCHU PRZEZ PASYWNY CZUJNIK PODCZERWIENI (PIR) W ZAKRESIE 140° (DOT. L310)

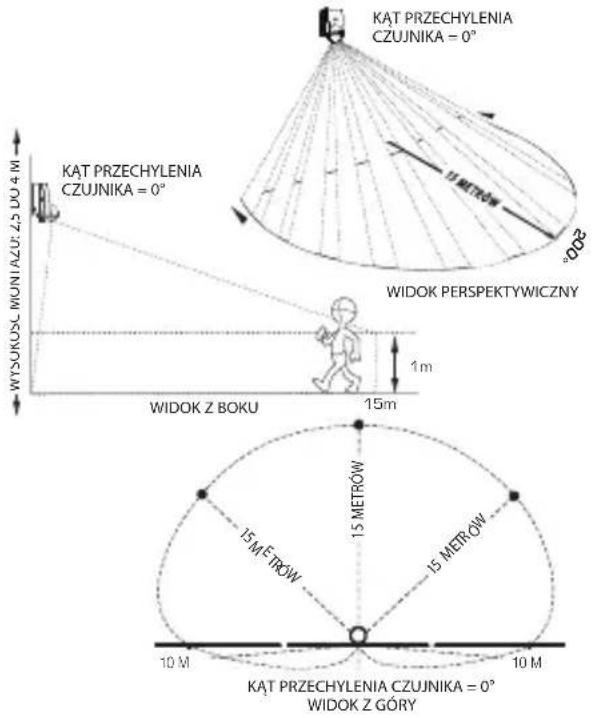

WYKRYWANIE RUCHU PIR 200° (DOT. L320)

W celu uzyskania optymalnej wydajności należy dokładnie ustawić przechylenie i pozycję obrotu głowicy czujnika. Podczas wykonywania TESTU CHODZENIA (rozdział 4) może być wymagana lekka regulacja kąta głowicy, zwłaszcza w przypadku montażu czujnika PIR na wysokości większej niż zalecane 2,5 m.

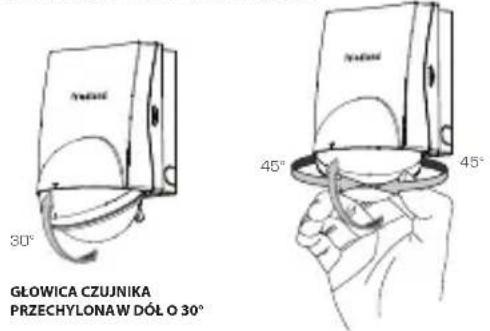

REGULACJA GŁOWICY CZUJNIKA

Nie umieszczać czujnika w miejscach, w których w strefie wykrywania występują źródła ciepła, powierzchnie o silnych właściwościach odbijających lub zwisające gałęzie.

ZAPOBIEGANIE FAŁSZYWEMU URUCHAMIANIU

Czujnik wykazuje większą czułość na ruch w poprzek wzoru wykrywania niż na ruch w linii prostej w jego kierunku.

Aby zapobiec wykrywaniu ruchu w niepożądanych obszarach lub osłonić śruby itd., które mogą powodować zbędne aktywowanie w czasie wiatru, obszar wykrywania można zmniejszyć, zakrywając odpowiednie części soczewki przy użyciu odpowiedniej osłony.

Górna połowa soczewki czujnika PIR jest odpowiedzialna za wykrywanie w długim zakresie (12 m — L310 WHI/ L310 BLK, 15 m — L320 WHI/ L320 BLK), a dolna połowa za wykrywanie w krótkim zakresie.

OSŁONA SOCZEWKI

2 MONTAŻ

• Aby uniknąć porażenia prądem, przed rozpoczęciem instalacji i otwarciem czujnika należy zawsze odłączać przewód zasilający od źródła zasilania.
• Zdejmij przednią pokrywę z jednostki za pomocą płaskiego śrubokręta, zwalniając zaczepy po dwóch stronach pokrywy (jak pokazano).

• Umieść tylną pokrywę jednostki w żadanym położeniu i zaznacz pozycje otworów mocujących. Następnie wywierć otwory o wymaganej głębokości i włóż do nich kołki ścienne.

• Kable można poprowadzić bezpośrednio zza jednostki przez ścianę lub wzdłuż powierzchni od dołu lub z boku – przez szczeliny w obudowie.

• przebij przelotki i przeprowadź przez nie zalecany kabel, zapewniając uszczelnienie przed wodą.
• Przykręć urządzenie do ściany – nie przekręcaj śrub.
• Podłącz kable zgodnie z jednym ze schematów w rozdziale 3.
• Złoż urządzenie, upewnij się, że nastąpi charakterystyczne „kliknięcie” po obu stronach.

MONTAŻ/ INSTALACJA

3 PRZEWODY I PODŁĄCZENIE

Urządzenie wymaga podłączenia do sieci zasilającej prądu przemiennego 230 V 50 Hz. Urządzenie musi być chronione za pomocą odpowiedniego urządzenia ochronnego, np. wyłącznika obwodu lub bezpiecznika.

WAŻNE

Przed zainstalowaniem lub naprawami pasywnego czujnika podczerwieni (PIR) należy zawsze wyłączyć zasilanie sieciowe i upewnić się, że został wyjęty bezpiecznik lub został wyłączony wyłącznik obwodu. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z wymaganiami technicznymi oraz krajowymi przepisami elektrycznymi.

UWAGA: Podczas podłączania zewnętrznych opraw świetlnych należy upewnić się, że do zacisku uziemienia został podłączony przewód uziemiający w celu zapewnienia odpowiedniego uziemienia oprawy.

PROCEDURA PODŁĄCZENIA PRZEWODÓW

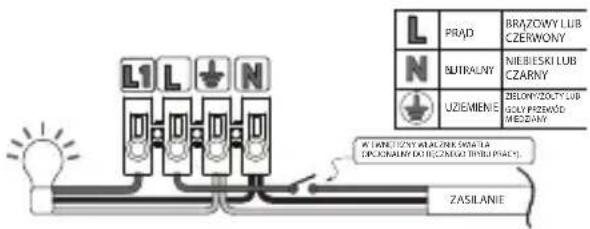

PODŁĄCZENIE PRZEWODÓW

- Kilka lamp Do czujnika można podłączyć równolegle kilka opraw oświetleniowych. Przewody lamp należy jednak połączyć w puszce przyłączeniowej odpornej na działanie warunków atmosferycznych (niedostarczona). Łączna moc podłączonego oświetlenia w watach nie może przekraczać wartości maksymalnego podłączanego obciążenia podanego w rozdziale z danymi technicznymi.

PODŁĄCZENIE PRZEWODÓW – (KILKA LAMP)

4 TESTOWANIE I OBSŁUGA

TESTOWANIE I OBSŁUGA

Test chodzenia

Krok 1

Ustaw dwa/trzy pokrętła regulacyjne w dolnej części soczewki PIR w następujących pozycjach:

CZAS – całkowicie w lewo (MIN.)

LUX – całkowicie w prawo (symbol słońca)

CZUŁOSC – całkowicie w prawo

(dot. tylko L320 WHI/L320 BLK)

Krok 2

WŁĄCZ zasilanie za pomocą wyłącznika samoczynnego/wewnętrznego włącznika ściennego. Lampa i czerwona dioda LED czujnika PIR zapalą się równocześnie, gdy system zakończy procedurę rozgrzewania. Po upływie około 45 sekund lampa i dioda LED zgasną.

Krok 3

Przejdź przez obszar wykrywania w różnej odległości i pod różnymi kątami, aby utworzyć wzór wykrywania; lampa i czerwona dioda LED czujnika PIR zapalą się po wykryciu ruchu.

Krok 4

W razie potrzeby dopasuj kąt nachylenia i obrotu. Zakryj okienko PIR, aby zapobiec fałszywemu uruchamianiu przez niepożądane ruchy.

Ustawianie automatycznego trybu pracy

Krok 1: Ustawienie czasu

Ustawienie czasu kontroluje okres, przez który lampa pozostaje włączona po uaktywnieniu i gdy nie zostanie wykryty dalszy ruch. Minimalne ustawienie czasu to około 5 sekund, a maksymalnie – około 20 minut.

Krok 2: Ustawienie ilości luksów

Ustawienie ilości luksów określa poziom ciemności wymaganej przez jednostkę do rozpoczęcia działania każdego wieczoru. Najlepszym sposobem wyznaczenia optymalnego ustawienia jest poniższa procedura:

- Ustaw pokrętło LUX całkowicie z prawej strony (symbol słońca). Zaczekaj, aż zacznie zmierzchać. Gdy światło otoczenia osiągnie poziom ciemności, przy którym lampa ma zostać włączona (tzn. o zmierzchu), powoli obróć pokrętło w lewo (w kierunku symbolu księżyca), aż zostanie osiągnięty punkt, w którym lampa zostanie włączona. Pozostaw pokrętło ustawione w tym punkcie. W celu ustawienia żądanej ilości luksów można także użyć pilota zdalnego sterowania. Patrz str. 9.

Krok 3: Ustawienie czułości

(dot. tylko L320 WHI/ L320 BLK)

Ustaw pokrętło czułości w pozycji MAKS. Zmniejsz poziom czułości, jeśli często występuje niechciane wyzwalanie.

TEST CHODZENIA

2

60

PILOT ZDALNEGO STEROWANIA

ON/OFF – Gdy lampa jest włączona, jednokrotne naciśnięcie przycisku ON/OFF powoduje wyłączenie jej na 12 godzin. Odwrotnie: gdy lampa jest wyłączona, jednokrotne naciśnięcie przycisku ON/OFF powoduje wyłączenie jej na 12 godzin. W czasie tych 12 godzin włączenia lub wyłączenia czujnik PIR nie reaguje na żadne wykrywane ruchy.

AUTO – Gdy lampa działa w trybie włączenia/wyłączenia przez 12 godzin, jednokrotne naciśnięcie przycisku AUTO powoduje przejście czujnika PIR w tryb pracy automatycznej.

„UCZENIE” LUKSÓW – Automatyczny oświetl odczyt aktualnych parametrów zewnętrznych i ustawienie wartości luksów w tym punkcie. Każdy późniejszy przypadek regulacji ręcznej za pomocą pokrętła LUX powoduje anulowanie tego automatycznego ustawienia wartości luksów.

Pilot zdalnego sterowania jest fabrycznie wyposażony w baterię. Przed użyciem należy wyjąć arkusz izolacyjny.

OSTROŻNIE

– Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii.
– Baterie wymieniać wyłącznie na te same lub odpowiedniki.
– Nie wystawiać baterii na działanie ciepła wysokich temperatur, takich jak światło słoneczne, ogień itp.

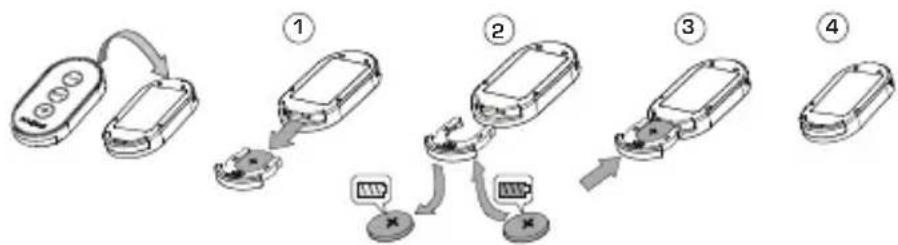

WYMIANA BATERII

ZAPAMIĘTAJ Przed zdjęciem pokryw, które umożliwiają dostęp do elementów będących pod napięciem, należy zawsze odłączyć zasilanie urządzenia.

PROBLEM ROZWIAZANIE

Światło pozostaje WŁĄCZONE przez cały czas w nocy lub czujnik włącza je przypadkowo bez powodu.	Całkowicie zakryj soczewkę czujnika przy użyciu cienkiego materiału lub fragmentu tektury, aby uniemożliwić urządzeniu „widzenie” otoczenia. Jeżeli czujnik nie wyłączy się po upływie ustawionego czasu, oznacza to, że w zasięgu wykrywania występuje jakieś źródło, które zakłóca działanie. Ustaw głowicę nachylenia i detekcji panoramicznej albo zakryj żądaną powierzchnię soczewki [patrz rozdział 1], aby zapobiec zakłóceniom.W niektórych przypadkach silny wiatr, przechodnie, ruch uliczny lub małe zwierzęta mogą wyzwalać działanie czujnika PIR. W razie potrzeby zakryj urządzenie lub zmień jego ustawienie. Można także ustawić niższy poziom czułości, aby uniknąć fałszywego wyzwalania. (dot. tylko L320 WHI/L320 BLK). Patrz rozdział 4.
Światło pozostaje WŁĄCZONE przez cały czas w ciągu dnia i nocy	Dokładnie sprawdź poprawność podłączenia przewodów ze schematem. Zapewnij okres niezbędny do całkowitego rozgrzania się urządzenia — stań w odpowiedniej odległości od obszaru wykrywania i odczekaj odpowiedni czas [proces rozgrzewania nie powinien w żadnym wypadku trwać n dłużej niż 1 minutę].
Czujnik PIR nie działa w ogóle	Sprawdź, czy zasilanie jest włączone. Jeśli tak, wyłącz je i sprawdź stan przewodów oraz czy jakieś połączenia nie uległy rozłączeniu . Sprawdź, czy lampy wchodzące w skład układu nie uległy awarii przepaleniu bądź uszkodzeniu oraz czy są prawidłowo osadzone w oprawkach.
Czujnik PIR nie działa w nocy	Poziom światła w obszarze działania może być zbyt wysoki. Powoli przekręć pokrętło LUX w prawo, aż lampa się włączy [szczegóły można znaleźć w rozdziale 4].
Urządzenie włącza się w ciągu dnia	Poziom światła w obszarze działania może być zbyt niski. W ciągu dnia przekręć pokrętło LUX lekko w lewo. Gdy lampa zgaśnie, wejdź do obszaru wykrywania; jeśli czujnik PIR wciąż się uaktywnia , przekręć pokrętło LUX dalej w lewo i ponownie wejdź do obszaru wykrywania. Powtórz te czynności do czasu, gdy czujnik PIR nie będzie się uaktywniać [szczegóły można znaleźć w rozdziale 4].
Zasięg czujnik PIR jest słaby/słaby bądź czujnik uruchamia się sporadycznie	Sprawdź, czy ustawienie jest odpowiednie (wskazówki — patrz rozdział 1) i w razie potrzeby ponownie ustaw czujnik.
Zakres wykrywania zmienia się z dnia na dzień	Czujnik PIR działa na podstawie wykrywania temperatury ciała. W czasie chłodnych wieczorów czujnik lepiej wykrywa temperaturę ciała, natomiast przy ciepłej pogodzie mamy do czynienia ze zjawiskiem odwrotnym. Z tego względu, aby zapewnić prawidłowe działanie urządzenia o różnych porach roku, niekiedy może być konieczne skorygowanie ustawienia głowicy czujnika w celu zagwarantowania bezproblemowego funkcjonowania urządzenia przez cały rok.
PIR nie reaguje na pilota zdalnego sterowania	- Wyjmij arkusz izolacyjny z baterii.- Sprawdź, czy pilot znajduje się w zakresie roboczym (5 m).- Skieruj podczerwoną diode LED znajdująjącą się w przedniej części pilota w stronę soczewki czujnika.- Włóż nową baterię.

DANE TECHNICZNE

L310 WHI/L310 BLK PIR L320 WHI/L320 BLK PIR

Zakres wykrywania do 12 m do 15 m

Kąt wykrywania 140° 200°

Zasilanie 230 V AC ~ 50 Hz

Maksymalne podłączane obciążenie Żarówka wolframowa/halogenowa 2300 WŻarówka fluorescencyjna 600 W (z obciążeniem magnetycznym lub elektronicznym)Kompaktowe żarówki fluorescencyjne 20×20 WSterownik oświetlenia diodami LED 200 WWolframowa żarówka halogenowa ELV 1500 VA (z transformatorem magnetycznym lub elektronicznym)

Regulacja czasu włączenia 5 s do 20 min

Regulacja wartości luksów Tryb pracy dziennej i nocnej lub tylko nocnej

Wymiary 130 mm (wys.) × 78 mm (szer.) × 84 mm (gł.)

Temperatura robocza -25–50°C

Klasa izolacji II

Ochrona środowiska IP55, Odpowiednie do stosowania na zewnątrz

* Czujnik PIR jest wyposażony we wbudowany przekaźnik o mocy 16 A.

* Czujnik PIR nie emituje promieniowania i nie jest szkodliwy dla ludzi, zwierząt ani roślin.

Ten produkt jest zgodny z europejską dyrektywą w sprawie niskiego napięcia 2006/95/WE i dyrektywy o kompatybilności elektromagnetycznej 2004/108/EC.

	Pilot zdalnego sterowania
Bateria	CR2032 3 V
Żywotność baterii	12 miesięcy (przy 10 godzinach pracy/dziennie)
Przycisk wyboru	ON/OFF – AUTO – WYUCZANIE LUKSÓW
Temperatura robocza	-10–45°C
Wymiary	60 mm (wys.) × 32 mm (szer.) × 8 mm (gł.)
Zakres	5 m prosto

* Pilot zdalnego sterowania przeznaczony wyłącznie do użytku wewnątrz budynków.

Zachować tę instrukcję celem korzystania w przyszłości.

Oświadczenie

Firma Friedland udziela gwarancji na ten produkt na czas 2 lat od daty zakupu. Wymagany jest dowód zakupu; ten wymóg pozostaje bez wpływu na ustawowe prawa nabywcy.

Utylizacja i recykling

Baterii i zużytych produktów elektrycznych nie wolno utylizować razem z odpadami z gospodarstwa domowego. Tam gdzie to możliwe, stosować recykling. Informacje na temat recyklingu można uzyskać u lokalnych władz lub dystrybutora.

Infolinia techniczna firmy Friedland: [phone]*

*(0,14 eurocentów/min z niemieckich numerów stacjonarnych, ceny za połączenia z telefonów komórkowych w zależności od operatora)
