INSTRUKCJA OBSŁUGI KPI3003BB Kluge
PL Płyta grzewcza / Instrukcja obsługi
Informacje dotyczące bezpieczeństwa
Twoje bezpieczeństwo jest dla nas ważne. Przed użyciem płyty indukcyjnej należy uważnie przeczytać niniejszą instrukcję.
Instalacja
Ryzyko porażenia prądem
- Przed przystąpieniem do prac konserwacyjnych lub naprawczych należy odłączyć płytę od zasilania.
- Podłączenie do uziemienia funkcjonalnego jest obowiązkowe i niezbędne.
- Zmiany w domowej instalacji elektrycznej może wprowadzać wyłącznie wykwalifikowany elektryk.
- Nieprzestrzeganie tych instrukcji może skutkować porażeniem prądem lub śmiercią.
Ryzyko obrażeń spowodowanych ostrymi krawędziami
- Uważaj – krawędzie deski mogą być ostre.
- Nieostrożne obchodzenie się z produktem może skutkować obrażeniami lub skaleczeniami.
Ważne instrukcje bezpieczeństwa
- Przed instalacją i użytkowaniem płyty kuchennej prosimy o uważne przeczytanie niniejszej instrukcji.
- Nigdy nie umieszczaj na kuchence materiałów i przedmiotów łatwopalnych.
- Przekaż tę instrukcję instalatorowi - może to obniżyć koszty instalacji.
- Płytę grzewczą należy zamontować zgodnie z niniejszą instrukcją, w przeciwnym razie istnieje ryzyko powstania zagrożenia.
- Instalację i uziemienie może wykonać wyłącznie wykwalifikowany specjalista.
- Podłącz płytkę do obwodu z izolatorem zapewniającym całkowite odłączenie od sieci.
- Nieprawidłowa instalacja może spowodować unieważnienie gwarancji lub odpowiedzialności producenta.
Eksploatacja i konserwacja Niebezpieczeństwo porażenia prądem elektrycznym
- Nie gotuj na uszkodzonej lub pękniętej kuchence. Jeśli powierzchnia pęknie, należy natychmiast wyłączyć płytę za pomocą głównego wyłącznika i
skontaktować się z autoryzowanym punktem serwisowym.
- Przed przystąpieniem do czyszczenia lub konserwacji płyty kuchennej należy wyłączyć ją głównym wyłącznikiem.
- Nieprzestrzeganie tych instrukcji może skutkować porażeniem prądem lub śmiercią.
Zagrożenia dla zdrowia
- Płytka spełnia normy bezpieczeństwa elektromagnetycznego.
- Osoby z rozrusznikami serca lub innymi implantami (np. pompami insulinowymi) powinny przed użyciem skonsultować się z lekarzem lub producentem implantu, aby upewnić się, że nie będą narażone na działanie pola elektromagnetycznego.
- Niedostosowanie się do tego zalecenia może skutkować poważnymi problemami zdrowotnymi lub śmiercią.
Niebezpieczeństwo związane z gorącymi powierzchniami
- W trakcie użytkowania części płyty kuchennej nagrzewają się, co może spowodować oparzenia.
- Dopóki szkło nie ostygnie, nie należy dotykać jego powierzchni ciałem, ubraniem ani żadnymi przedmiotami poza odpowiednimi naczyniami.
- Niekładź na kuchence metalowych przedmiotów (np. noży, widelców, łyżek, pokrywek) – mogą się nagrzać.
- Przechowywać w miejscu niedostępnym dla dzieci.
- Uchwyty garnków mogą być gorące. Upewnij się, że nie wystają ponad strefy włączone i trzymaj je poza zasięgiem dzieci.
- Nieprzestrzeganie tych instrukcji może spowodować oparzenia.
Ryzyko obrażeń spowodowanych ostrymi krawędziami
- Skrobak do desek ma ostrą krawędź po zdjęciu pokrywy. Stosować ostrożnie i przechowywać w miejscu niedostępnym dla dzieci.
- Nieostrożne obchodzenie się z produktem może skutkować obrażeniami lub skaleczeniami.
Ważne instrukcje bezpieczeństwa
- Nigdy nie pozostawiaj włączonej płyty kuchennej bez nadzoru. Nadmierne smażenie może powodować powstawanie dymu i tłustych plam, które mogą się zapalić.
- Nie należy używać blatu jako powierzchni roboczej lub do przechowywania.
- Nie pozostawiaj żadnych przedmiotów ani naczyń na kuchence.
- Nie należy umieszczać w pobliżu tablicy przedmiotów wrażliwych na działanie magnesów (np. kart kredytowych, kart pamięci) ani urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3) – pole elektromagnetyczne może je uszkodzić.
- Nie należy używać płyty kuchennej do ogrzewania pomieszczeń.
- Po każdym użyciu wyłącz płyty grzejne i pola grzewcze za pomocą przycisków dotykowych zgodnie z niniejszą instrukcją. Nie należy polegać na funkcji wykrywania garnka, która wyłączy pola grzejne po zdjęciu garnka.
- Nie pozwalaj dzieciom bawić się deską, siadać na niej, stawać na niej lub wspinać się na nią.
- Nie przechowuj nad deską żadnych przedmiotów, które mogłyby przyciągnąć uwagę dzieci – mogą one doznać obrażeń, wspinając się na deskę.
- Nie pozostawiaj dzieci bez opieki w pomieszczeniu, w którym włączona jest kuchenka.
- Dzieci i osoby niepełnosprawne, które nie mogą korzystać z deski w sposób bezpieczny, muszą zostać poinstruowane przez osobę odpowiedzialną i znajdować się pod jej nadzorem, aby nie narażać siebie ani innych na niebezpieczeństwo.
- Nie naprawiaj i nie wymieniaj żadnych części płyty, chyba że instrukcja tak stanowi. Wszelkie inne naprawy zlecaj autoryzowanemu technikowi.
- Do czyszczenia płyty kuchennej nie należy używać urządzeń parowych.
- Niekładź i nie upuszczaj ciężkich przedmiotów na deskę.
- Nie stawaj na desce.
- Nie należy używać naczyń z ostrymi krawędziami ani przeciągać ich po szkle, gdyż może to spowodować zarysowania.
- Do czyszczenia nie należy używać wełny stalowej ani grubych materiałów ściernych, ponieważ mogą one uszkodzić szkło.
- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
- Płyta przeznaczona jest do użytku domowego i podobnego, na przykład:
o kuchnie dla pracowników w sklepach, biurach i miejscach pracy;
◦gospodarstwa domowe;
obiekty noclegowe takie jak hotele, motele; - lokale typu "bed and breakfast".
- OSTRZEŻENIE: Płyta grzewcza i jej części nagrzewają się w trakcie pracy. Nie dotykaj pół grzejnych. Dzieci poniżej 8 roku życia należy trzymać poza
zasięgiem dziecka, chyba że znajdują się pod stałym nadzorem.
- Z deski mogą korzystać dzieci w wieku od 8 lat oraz osoby o ograniczonej sprawności, pod warunkiem, że znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego korzystania z niej i rozumieją związane z tym zagrożenia.
- Dzieci nie mogą bawić się tablicą. Czyszczenia i konserwacji nie wolno wykonywać bez nadzoru.
- OSTRZEŻENIE: Gotowanie z użyciem oleju lub tłuszczu bez nadzoru może spowodować pożar. Nigdy nie gaś ognia woda – wyłącz kuchenkę i przykryj płomień pokrywką lub kocem gaśniczym.
- OSTRZEŻENIE: Zagrożenie pożarem: nie należy przechowywać niczego na powierzchni kuchennej.
- Ostrzeżenie: Jeśli powierzchnia pęknie, wyłącz płytę kuchenna, aby uniknąć porażenia prądem (dotyczy płyt z powierzchnią szklano-ceramiczną lub podobną, która chroni części pod napięciem).
- Nie używaj urządzenia do czyszczenia parą.
- Płytka nie jest przeznaczona do sterowania za pomocą zewnętrznego timera ani systemu zdalnego.
Gratulujemy zakupu nowej płyty indukcyjnej!
Zalecamy przeczytanie niniejszej instrukcji użytkownika i instalacji, aby zrozumieć, jak prawidłowo zainstalować i obsługiwać płytę. Szczegóły instalacji znajdują się w sekcji
Instalacja.
Przed pierwszym użyciem należy uważnie przeczytać instrukcję bezpieczeństwa i zachować ją na przyszłość.
Przegląd produktu Widok z góry

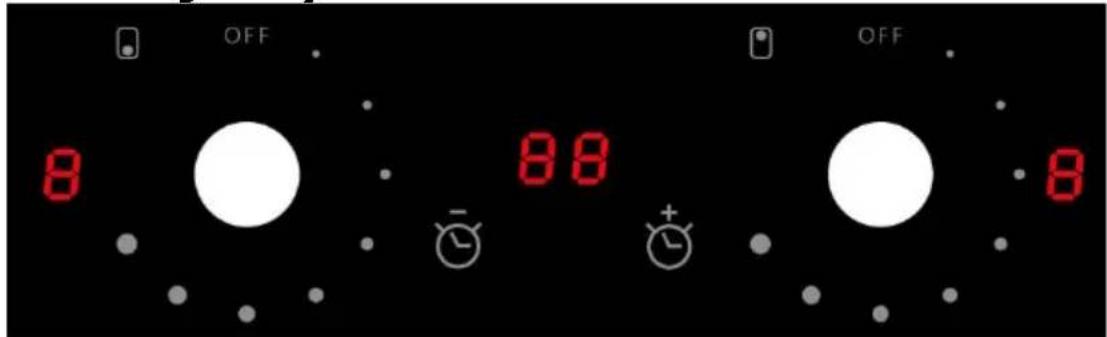

Interfejs użytkownika

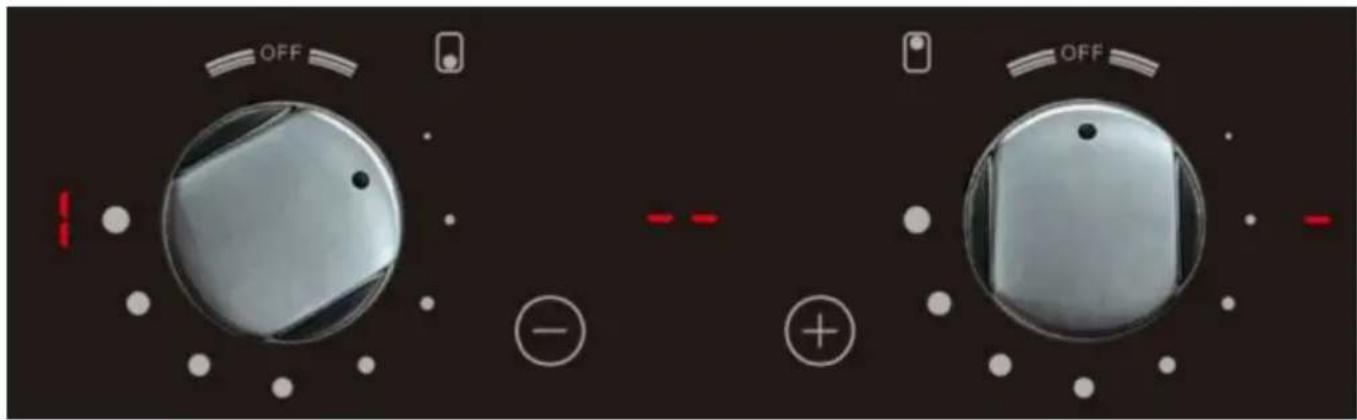

Sterowanie dotykowe
| Przycisk | Opis | |
| A |  | Przycisk zmniejszania czasu timera |
| B |  | Przycisk zwiększania timera |
| C |  | Regulator mocy obrotowej |
Moc strefy gotowania KPI3003BB
| Strefa gotowania | Maksymalna moc |
 | 1500 W |
 | 2000 W |
| Całkowity 3500 W | |
Wydajność strefy gotowania KPI6023BB
| Strefa gotowania | Maksymalna moc | |
 | 2000 W | |
 | 1500 W | |
 | 2000 W | |
 | 1500 W | |
| Całkowity 7000 W | ||
O gotowaniu indukcyjnym
Gotowanie indukcyjne jest bezpieczne, nowoczesne, wydajne i ekonomiczne. Ciepło wytwarzane jest bezpośrednio w pojemniku na skutek indukcji elektromagnetycznej, a nie przez powierzchnię szkła. Szkło podgrzewa się dopiero po wyjęciu pojemnika.
obwód magnetyczny płyta ze szkła ceramicznego cewka indukcyjna prądy indukowane
Przed użyciem nowej płyty indukcyjnej
- Przeczytaj tę instrukcję, zwłaszcza część „Ostrzeżenia dotyczące bezpieczeństwa”.
- Usuń folię ochronną, która ewentualnie znajduje się na płytce.
Korzystanie ze sterowania dotykowego
- Elementy sterujące reagują na lekki dotyk – nie należy naciskać ich z dużą siłą.
- Używaj opuszka palca, nie jego czubka.
- Przy każdym dotknięciu rozlegnie się sygnał dźwiękowy.
- Utrzymuj elementy sterujące w czystości, suchości i bez zachodzenia na siebie przedmiotów (np. ściereczek lub naczyń). Nawet cienka warstwa wody może utrudnić kontrolę.
Wybór odpowiednich naczyń kuchennych
- Należy używać wyłącznie naczyń przeznaczonych do indukcji. Należy szukać symbolu indukcji na opakowaniu lub spodzie.
- Sprawdź, czy pojemnik nadaje się do użytku, wykonując test magnetyczny: jeśli magne przylega do dna, pojemnik nadaje się do użytku.
- Jeśli nie masz magnesu:
-
Wlej wodę do pojemnika.
-
Jeśli na wyświetlaczu nie miga symbol i woda się nagrzewa, pojemnik jest odpowiedni.
- Materiały nieodpowiednie: czysta stal nierdzewna, aluminium lub miedź bez dna magnetycznego, szkło, drewno, porcelana, ceramika, kamionka.

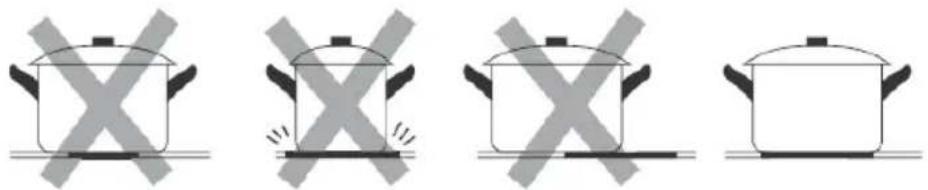

Nie używaj naczyń kuchennych z ostrymi krawędziami lub zaokrąglonym dnem.
Dno naczynia musi być gładkie, równe i tej samej wielkości co pole grzejne. Nieco większa średnica zwiększa wydajność. Mniejsze pojemniki mają niższą wydajność, a poniżej 140 mm płyta może ich nie rozpoznać. Pojemnik należy zawsze ustawiać centralnie na strefie.
Podnieś pojemniki – nie przesuwaj ich po szkle, aby uniknąć zarysowań.
Korzystanie z płyty indukcyjnej

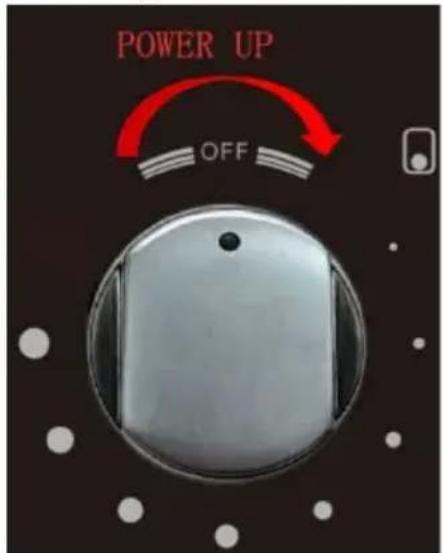

- Aby włączyć płytę, przekręć jeden z pokręteł (D). Płyta wyda jeden sygnał dźwiękowy, a na wskaźnikach pojawi się symbol „-”. Uwaga: Jeżeli w ciągu minuty nie wybierzesz strefy grzejnej ani poziomu mocy, płyta wyłączy się automatycznie.
-
Um ieść na polu grzewczym garnek przystosowany do kuchenki indukcyjnej; Dno garnka i powierzchnia do gotowania muszą być czyste i suche.
-

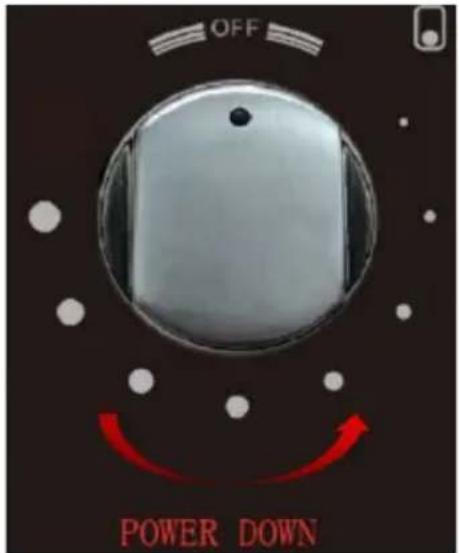

Za p omocą regulatora ustaw moc w zakresie od 0 do 9, a gotowanie się rozpocznie. Moc można regulować w dowolnym momencie gotowania.
- Jeżeli w ciągu minuty nie zmienisz mocy, płyta automatycznie się wyłączyć. Musisz zacząć ponownie od kroku 1.
- Moc można zmienić w dowolnym momencie gotowania.
Kiedy gotowanie się skończy
Ustaw oba regulatory w pozycji „WYŁ”.
Uwaga: Jeśli pole grzejne jest zbyt gorące, aby je dotknąć, na wyświetlaczu pojawi się symbol „H”.
Zjawisko to jest spowodowane przenoszeniem ciepła z naczynia z powrotem na powierzchnię płyty grzejnej podczas gotowania i jest całkowicie normalne.
Ważne: Wyświetlacz będzie migał — wraz z ustawioną mocą, jeśli:
- Brak patelni na odpowiedniej strefie gotowania,
- używana patelnia nie nadaje się do indukcji,
- Pojemnik jest za mały lub nie jest prawidłowo wyśrodkowany.
W tym przypadku płyta wyłączy się automatycznie po upływie jednej minuty.
Jeśli wyłączysz regulator w pozycji innej niż „OFF” lub jeśli wystąpi nietypowe wyłączenie, pola grzewcze nie uruchomią się po ponownym włączeniu. Należy ustawić kontroler w pozycji „OFF”, a następnie ponownie włączyć strefy.
Korzystanie z timera
Timer można ustawić w zakresie od 1 do 99 minut. Posiada on dwie funkcje:
- J ak minutnik, który nie będzie miał wpływu na strefy gotowania.
- J ak automatycznie wyłączyć jedną strefę grzejną.
Uwaga: Funkcja ta działa tylko w jednej strefie na raz; druga strefa działa normalnie.
Używanie timera jako minutnika
Uwaga: Można używać timera również wtedy, gdy nie ma aktywnych pół grzewczych.
- U pewnij się, że co najmniej jedna strefa grzejna jest włączona.
-
Na ciśnij przycisk timera (B), wskaźnik zacznie migać i wyświetli „30”.
-
Naciśnij przycisk „+” lub „-” pojedynczo, aby zwiększyć lub zmniejszyć czas w minutach.
-
Można też nacisnąć i przytrzymać przycisk „+” lub „-”, aby dokonać zmiany po dziesięciu minutach. Rozpocznie się odliczanie i wyświetli pozostały czas.
Po zakończeniu timer będzie wydawał sygnał dźwiękowy przez 30 sekund.
Wyłączanie strefy za pomocą timera
-
Za pomocą pokrętła wybierz strefę grzejną i ustaw żądaną moc.
-
Naciś nij przycisk timera (B), aż wskaźnik zasilania wybranej strefy zacznie migać.
-
Naciś nij przycisk „+” lub „-” pojedynczo, aby zwiększyć lub zmniejszyć czas w minutach.
-
Moż na też nacisnąć i przytrzymać przycisk „+” lub „-”, aby dokonać zmiany po dziesięciu minutach. Rozpocznie się odliczanie i wyświetli pozostały czas.
Po zakończeniu timer będzie wydawał sygnał dźwiękowy przez 30 sekund.
Uwaga: Kropka obok wybranej strefy czasowej miga, gdy czasomierz jest aktywny.
Zabezpieczenie przed przegrzaniem
Czujnik temperatury monitoruje wewnętrzną temperaturę płytki. Jeśli temperatura będzie zbyt wysoka, płyta automatycznie się wyłączy.
Wykrywanie małych obiektów
Jeśli na płycie kuchennej znajduje się nieodpowiedni lub niemagnetyczny pojemnik (np. aluminiowy) albo inny mały przedmiot (np. nóż, widelec, klucz), płyta po upływie jednej minuty przejdzie w tryb czuwania.
Wentylator będzie chłodził płytę przez kolejną minutę.
Automatyczna ochrona przed wyłączeniem zasilania
Automatyczne wyłączanie jest funkcją bezpieczeństwa. Płyta grzewcza wyłączy się, jeśli zapomnisz przerwać gotowanie. Domyślne czasy działania dla różnych poziomów mocy podano w tabeli:
| Poziom wydajności | 1~3 | 4~6 | 7~8 | 9 |
| Domyślny czas pracy (min) | 360 | 180 | 120 | 90 |
Po zdjęciu naczyń płyta natychmiast przestaje grzać i wyłącza się automatycznie po 2 minutach.
Osoby z rozrusznikami serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.
Kody błędów i możliwe rozwiązania
W przypadku awarii płyta automatycznie przechodzi w tryb ochrony i wyświetla odpowiedni kod:
| Kod błędu | Możliwa przyczyna | Możliwe rozwiązanie |
| ∪ | Brak pojemnika lub nieodpowiedni pojemnik | Wymień pojemnik |
| ER03 | Woda lub pojemnik na szybie nad panelem sterowania | Wyczyść panel sterowania |
| F1 | Połączenie między płytą wyświetlacza a płytą główną jest uszkodzone. | 1. Przewód zasilający nie jest prawidłowo podłączony lub jest uszkodzony;2. Wymień czujnik cewki, jeśli kabel zasilający jest w porządku;3. Jeśli czujnik cewki jest sprawny, wymień płytę główną lub zasilacz. |
| F3E | Awaria czujnika temperatury cewki. (strefa grzejna, której wskaźnik pokazuje "E") | Wymień czujnik cewki |
| F4E | Awaria czujnika temperatury płyty głównej. (strefa grzejna, której wskaźnik pokazuje "E") | Wymiana płyty głównej |
| E1 E | Czujnik temperatury płyty ceramicznej jest wysoki | Po ostygnięciu płyty indukcyjnej włącz ją ponownie. |
| E2E | Czujnik temperatury IGBT jest wysoki | Po ostygnięciu płyty indukcyjnej włącz ją ponownie. |
| E3 E | Nieprawidłowe napięcie zasilania (zbyt wysokie) | Sprawdź, czy zasilanie działa prawidłowo; Włącz zasilanie, jeśli zasilanie jest prawidłowe. |
| E4E | Nieprawidłowe napięcie zasilania (zbyt niskie) | Sprawdź, czy zasilanie jest sprawne; Włącz zasilanie, jeśli zasilanie jest prawidłowe. |
| E5 E | Awaria czujnika temperatury (pole grzejne, którego wskaźnik pokazuje "E"). | Kabel zasilający nie jest prawidłowo podłączony lub zespół jest wadliwy; |
Poniżej przedstawiono najczęstsze awarie i sposoby ich rozwiązania. Aby uniknąć niebezpieczeństwa i uszkodzeń, nie należy samodzielnie demontować płyty. Skontaktuj się z dostawcą.
Dane techniczne
| Płyta indukcyjna | KPI3003BB |
| Strefy gotowania | 2 strefy |
| Napięcie zasilania | 220-240 V~ |
| Zainstalowana moc elektryczna | 3500 W |
| Wymiary produktu Dł. × Szer. × Wys. (mm) | 290X520X58 |
| Wymiary zabudowy A×B (mm) | 265x495 |
| Płyta indukcyjna | KPI6023BB |
| Strefy gotowania | 4 strefy |
| Napięcie zasilania | 220-240V~ / 380-415V~ |
| Zainstalowana moc elektryczna | 7000 W |
| Wymiary produktu Dł. × Szer. × Wys. (mm) | 590X520X58 |
| Wymiary zabudowy A×B (mm) | 565X495 |
Waga i wymiary są przybliżone. Ze względu na ciągłe udoskonalanie produktu, specyfikacje i konstrukcja mogą ulec zmianie bez powiadomienia.
Instalacja
Wybór sprzętu instalacyjnego
Wytnij blat roboczy według wymiarów podanych na rysunku.
Pozostaw co najmniej 5 cm wolnej przestrzeni wokół otworu, aby umożliwiać instalację i użytkowanie. Grubość blatu roboczego musi wynosić minimum 30 mm. Wybierz materiał odporny na ciepło, aby zapobiec odkształceniom spowodowanym przez ciepło płyty. Zobacz poniżej:
Uszczelnij krawędź cięcia blatu uszczelniaczem silikonowym lub klejem PVA. Ważne: Przed montażem blatu należy upewnić się, że uszczelniacz jest całkowicie utwardzony, zgodnie z instrukcją producenta. Nie przyklejaj płyty kuchennej do blatu.

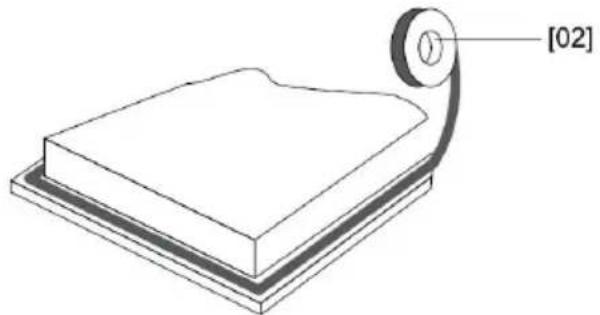

fig. 2
Rozłóż i przyklej dostarczoną taśmę wzdłuż dolnej krawędzi płyty, upewniając się, że końca uszczelki na siebie zachodzą (rys. 2).

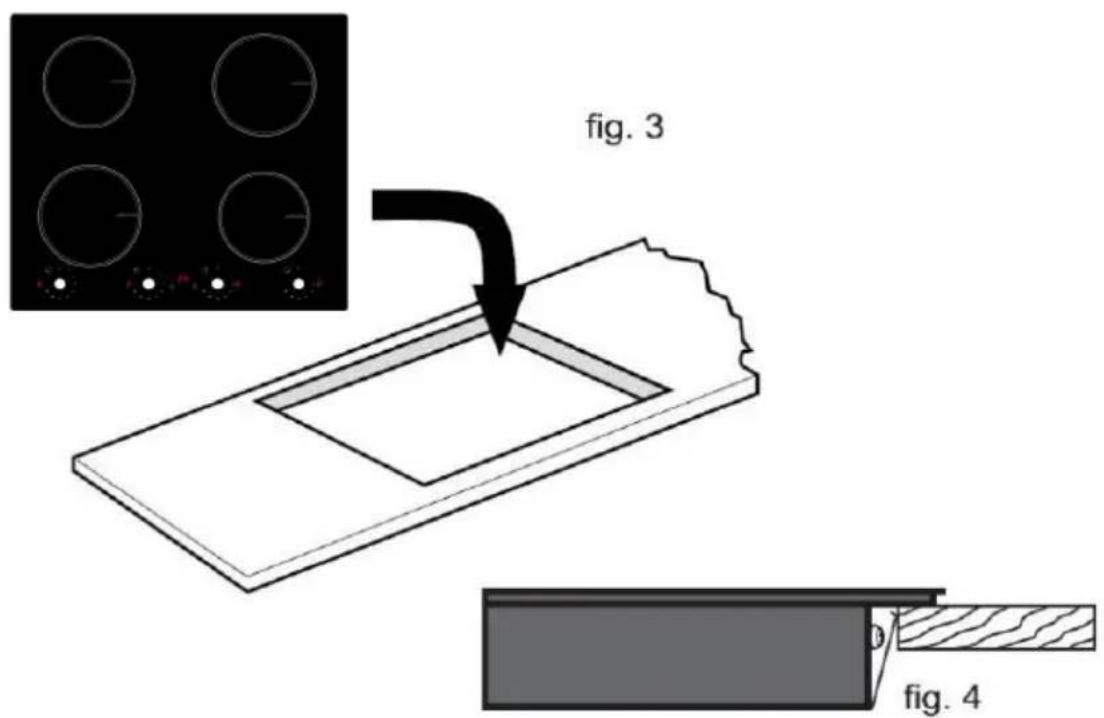

Nie należy stosować kleju do mocowania płyty kuchennej do blatu. Po zamontowaniu uszczelki na płycie kuchennej należy wsunąć ją w wycięcie w blacie. Należy zastosować delikatny nacisk w dół, aby zapewnić dokładne uszczelnienie na całym obwodzie krawędzi (rys. 4).
Zapewnij odpowiednią wentylację płyty kuchennej i nie blokuj wlotu ani wylotu powietrza. Sprawdź, czy płytka jest zainstalowana prawidłowo.
Zobacz poniżej:

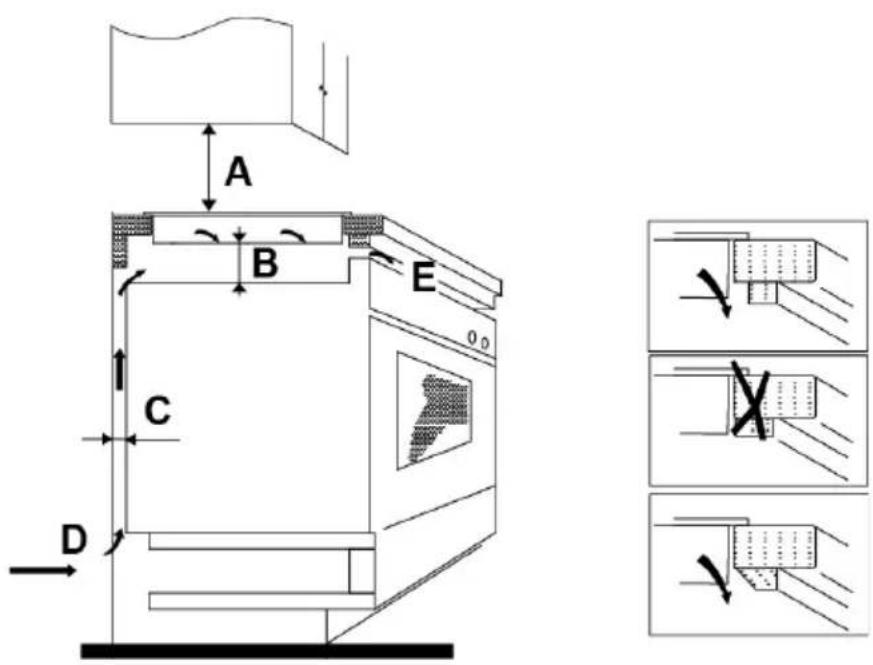

Uwaga: Odległość bezpieczna między płytą grzewczą a znajdująca się nad nią szafką musi wynosić co najmniej 760 mm.
| A (mm) | B(mm) | C (mm) | D | E |
| 760 | 35 minut | 20 minut | Dopływ powietrza | Wylot powietrza 5 mm |
Przed zainstalowaniem płyty sprawdź czy:
- Powierzchnia robocza jest płaska i pozioma, a żadne elementy konstrukcyjne nie ograniczają niezbędnej przestrzeni montażowej.
- Powierzchnia robocza wykonana jest z materiału odpornego na wysokie temperatury.
- Jeżeli płyta grzewcza jest zainstalowana nad piekarnikiem, piekarnik jest wyposażony we wbudowany wentylator chłodzący.
- Instalacja będzie zgodna ze wszystkimi wymogami dotyczącymi odległości oraz obowiązującymi normami i przepisami.
- Stała instalacja elektryczna obejmuje odpowiedni wyłącznik zapewniający całkowite odłączenie od sieci, zlokalizowany i ustawiony zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych. Przełącznik ten musi być zatwierdzonym typem i zapewniać 3-milimetrową przerwę stykową na wszystkich biegunach (lub na wszystkich przewodach pod napięciem, jeśli pozwalają na to lokalne przepisy).
- Po zainstalowaniu płytki użytkownicy będą mieli łatwy dostęp do wyłącznika zasilania.
- Jeśli masz jakiekolwiek wątpliwości dotyczące instalacji, skonsultuj się z lokalnymi władzami budowlanymi i zapoznaj się z przepisami.
- Do ścian wokół płyty kuchennej należy stosować powierzchnie odporne na ciepło i łatwe do czyszczenia (np. płytki ceramiczne).
Po zainstalowaniu płyty należy upewnić się, że:
- Do przewodu zasilającego nie można dostać się przez drzwi szafki ani gniazdka.
- Zapewniony jest dopływ świeżego powietrza z zewnątrz do dolnej części deski.
- Jeżeli płyta kuchenna znajduje się nad szufladą lub szafką, pod nią znajduje się bariera termiczna zabezpieczająca.
- Użytkownicy mają łatwy dostęp do wyłącznika zasilania.
Ostrzeżenie
- Instalację płyty indukcyjnej może przeprowadzić wyłącznie wykwalifikowany personel lub technicy. Nigdy nie wykonuj instalacji samodzielnie.
- Nie n ależy instalować płyty kuchennej bezpośrednio nad zmywarką do naczyń, lodówką, zamrażarką, pralką lub suszarką, gdyż wilgoć może uszkodzić urządzenia elektroniczne.
- P łyte należy zamontować w sposób zapewniający dobre odprowadzanie ciepła, co zwiększy jej niezawodność.
- Ś ciana i strefa gotowania nad blatem muszą być odporne na wysokie temperatury.
- A by zapewnić bezpieczeństwo i prawidłowe działanie urządzenia, konieczne jest, aby wszystkie materiały użyte podczas montażu (np. kleje, uszczelki) były odporne na wysokie temperatury.

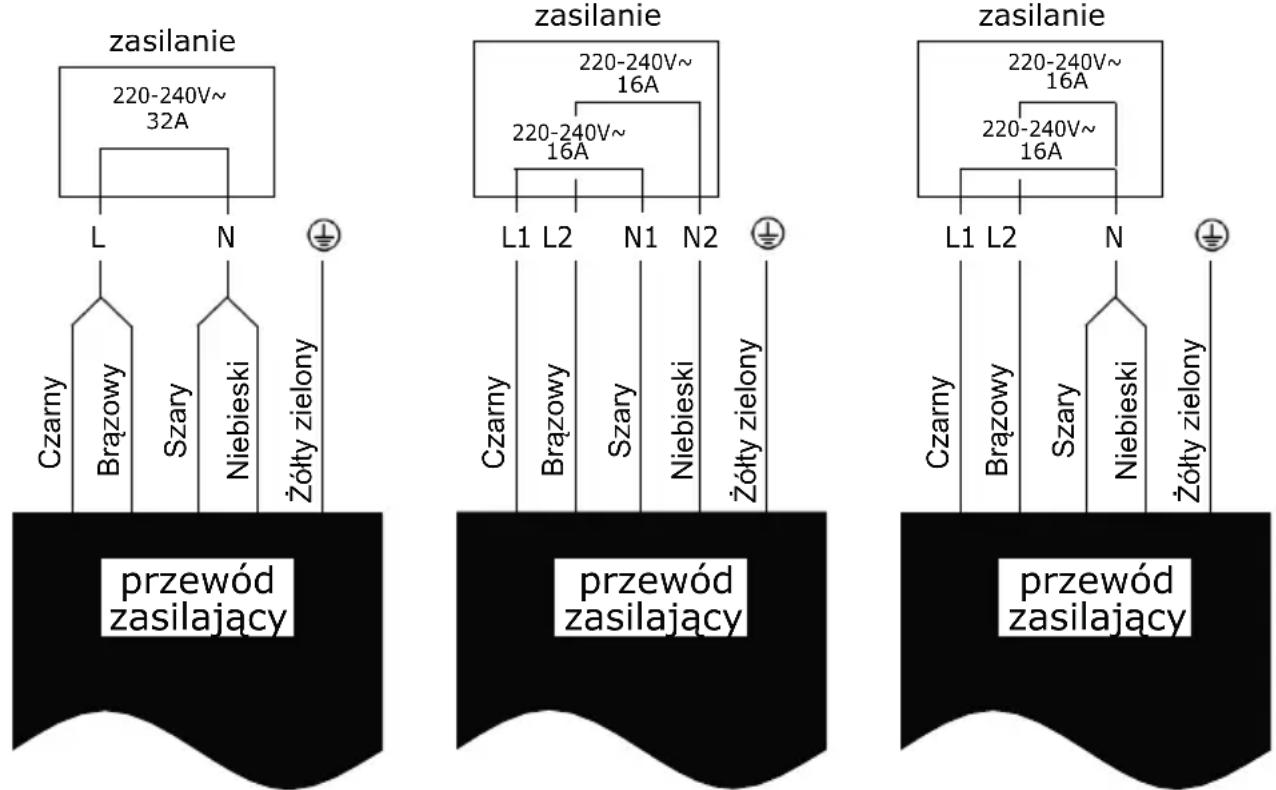

Podłączenie płyty do sieci elektrycznej
Płytę grzewczą do sieci elektrycznej może podłączyć wyłącznie osoba odpowiednio wykwalifikowana.
Przed podłączeniem płyty do zasilania sieciowego należy sprawdzić czy:
- Instalacja elektryczna w domu jest dostosowana do mocy pobieranej przez płytę grzewczą.
- Napięcie odpowiada wartości podanej na tabliczce znamionowej.
- Przekroje przewodów zasilających są w stanie wytrzymać obciążenia podane na tabliczce znamionowej. Nie należy używać adapterów, reduktorów ani rozdzielaczy do podłączania płyty do zasilania sieciowego, gdyż może to spowodować przegrzanie i pożar. Przewód zasilający nie może stykać się z żadnymi gorącymi częściami i musi być umieszczony w taki sposób, aby jego temperatura w żadnym punkcie nie przekroczyła 75°C.
Skontaktuj się z elektrykiem, aby ocenił, czy instalacja elektryczna w domu nadaje się do użytku bez konieczności wprowadzania zmian.
Wszelkie modyfikacje może wykonywać wyłącznie wykwalifikowany elektryk.
- Jeśli przewód zasilający jest uszkodzony lub wymaga wymiany, czynność tę musi wykonać autoryzowany serwisant przy użyciu specjalistycznych narzędzi, aby uniknąć wypadków.
- Jeżeli płyta jest podłączona bezpośrednio do sieci, konieczne jest zainstalowanie wyłącznika wielobiegunowego.
- Wyłącznik automatyczny z minimalną przerwą między stykami wynoszącą 3 mm.
-
Osoba wykonująca instalację musi upewnić się, że podłączenie elektryczne zostało wykonane prawidłowo i zgodnie z przepisami bezpieczeństwa.
-
Podczas instalacji przewód zasilający nie może być zginany ani ściskany.
- Przewód zasilający należy regularnie sprawdzać, a jego wymianę mogą wykonywać wyłącznie uprawnieni technicy.
- Zalecany prąd znamionowy wyłącznika dla modelu KPI3003BB wynosi 16 A.
- Zalecany prąd znamionowy wyłącznika dla modelu KPI6023BB wynosi 32 A.

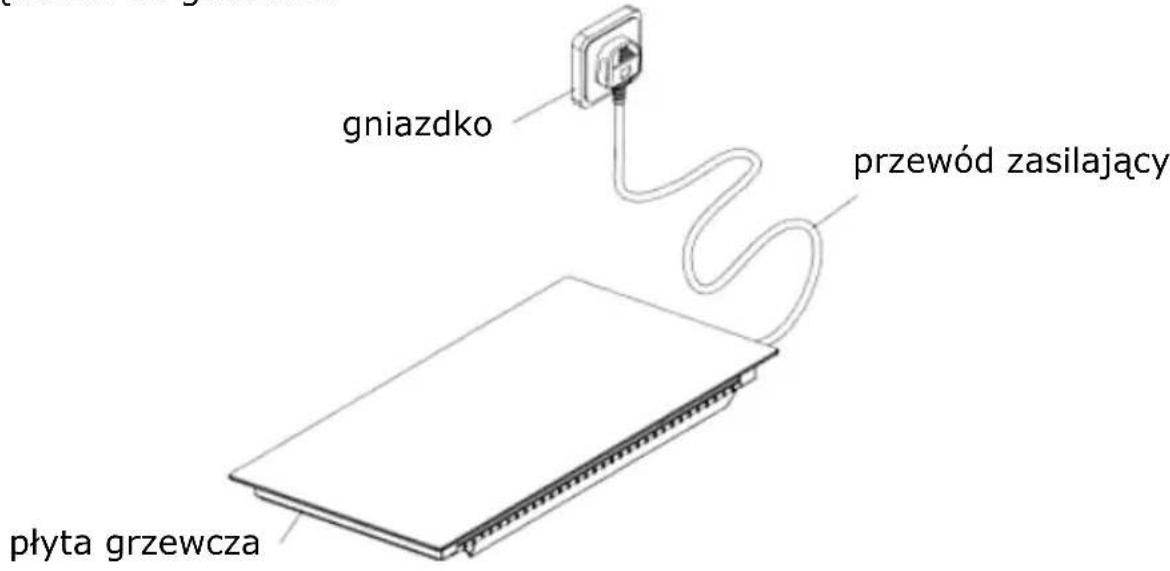

Urządzenie KPI3003BB wyposażone jest we wtyczkę umożliwiającą podłączenie do gniazdka.
UTYLIZACJA: Nie wyrzucaj tego produktu razem z niesortowanymi odpadami komunalnymi. Tego rodzaju odpady muszą być gromadzone oddzielnie w celu przeprowadzenia specjalnego postępowania.
To urządzenie jest oznaczone zgodnie z europejską dyrektywą 2012/19/UE w sprawie postępowania ze zużytem sprzętem elektrycznym i elektronicznym (Waste Electrical and Electronic Equipment – WEEE). Dyrektywa ta ustanawia jednolite ramy prawne w Unii Europejskiej (UE) dotyczące odbioru i recyklingu zużytych urządzeń.
Symbol umieszczony na produkcie oznacza, że nie wolno go wyrzucać razem ze zwykłymi odpadami domowymi. Należy je przekazać do punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.
To urządzenie wymaga profesjonalnej utylizacji odpadów. Aby uzyskać więcej informacji na temat przetwarzania, odzyskiwania i recyklingu tego produktu, skontaktuj się z lokalnym urzędem miejskim, zakładem utylizacji odpadów komunalnych lub sklepem, w którym produkt został zakupiony.
Informacje dla domowych elektrycznych płyt grzejnych zgodnie z rozporządzeniem Komisji (UE) nr 66/2014
| Symbol Wartość Jednostka | |||
| Model | IH3U1L235NP12-K3 KPI3003BB | ||
| Rodzaj płyty grzejnej | Płyta indukcyjna | ||
| Liczba pół grzejnych i/lub stref gotowania | 2 | ||
| Technologia grzania (pola indukcyjne, pola promiennikowe, płyty grzewcze elektryczne) | Ogrzewanie indukcyjne | ||
| Dla okrągłych pół grzejnych lub stref gotowania: średnica użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglona do najbliższych 5 mm | Φ Przednie: 160 mm | Tylne: 180 mm | |
| Dla nieokrągłych pół grzejnych lub stref gotowania: długość i szerokość użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglone do najbliższych 5 mm | L W | N/A | |
| Zużycie energii na pole grzejne lub strefę gotowania obliczone na kg | EC gotowanie elektryczne | Przednie: 190,2 Tylne: 186,3 | Wh/kg |
| Zużycie energii dla całej płyty grzejnej obliczone na kg | EC elektryczna płyta grzejnaSymbol Wartość | 188,3 Wh/kgJednostka | |
| Model | IH6U1L470NP2121-K3 KPI6023BB | ||
| Rodzaj płyty grzejnej | Płyta indukcyjna | ||
| Liczba pół grzejnych i/lub stref gotowania | 4 | ||
| Technologia grzania (pola indukcyjne, pola promiennikowe, płyty grzewcze elektryczne) | Ogrzewanie indukcyjne | ||
| Dla okrągłych pół grzejnych lub stref gotowania: średnica użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglona do najbliżższych 5 mm | Φ Przód lewy: 180 mmTyt lewy: 160 mmTyt prawy: 180 mmPrzód prawy: 160 mm | ||
| Dla nieokrągłych pół grzejnych lub stref gotowania: długość i szerokość użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglone do najbliżższych 5 mm | LW | N/A | |
| Zużycie energii na pole grzejne lub strefę gotowania obliczone na kg | EC gotowanie elektryczne | Przód lewy: 186,3Tyt lewy: 190,2Przód prawy: 193,7Tyt prawy: 183,2 | Wh/kg |
| Zużycie energii dla całej płyty grzejnej obliczone na kg | EC elektryczna płyta grzejna | 188,4 Wh/kg | |
Výrobce:
ELMAX STORE a.s.
Oficjalny dystrybutor marki Kluge w Polsce:
RANKOR AGD, sp. z o. o.
Wincentego Styczyńskiego 22, 41-500 Chorzów
Polska
Serwis gwarancyjny i pogwarancyjny
tel: +48 603 749 562
email: serwis@rankor-agd.pl
Sprzedaż części zamiennych:
tel: +48 603 749 562
email: serwis@rankor-agd.pl
www.agd-rankor.pl
- Informacje dotyczące bezpieczeństwa
- Instalacja
- Ryzyko porażenia prądem
- Ryzyko obrażeń spowodowanych ostrymi krawędziami
- Ważne instrukcje bezpieczeństwa
- Eksploatacja i konserwacja Niebezpieczeństwo porażenia prądem elektrycznym
- Zagrożenia dla zdrowia
- Niebezpieczeństwo związane z gorącymi powierzchniami
- Gratulujemy zakupu nowej płyty indukcyjnej!
- Instalacja.
- Przegląd produktu Widok z góry
- Interfejs użytkownika
- Sterowanie dotykowe
- Moc strefy gotowania KPI3003BB
- Wydajność strefy gotowania KPI6023BB
- O gotowaniu indukcyjnym
- Przed użyciem nowej płyty indukcyjnej
- Korzystanie ze sterowania dotykowego
- Wybór odpowiednich naczyń kuchennych
- Korzystanie z płyty indukcyjnej
- Kiedy gotowanie się skończy
- Korzystanie z timera
- Używanie timera jako minutnika
- Wyłączanie strefy za pomocą timera
- Zabezpieczenie przed przegrzaniem
- Wykrywanie małych obiektów
- Automatyczna ochrona przed wyłączeniem zasilania
- Kody błędów i możliwe rozwiązania
- Wybór sprzętu instalacyjnego
- Przed zainstalowaniem płyty sprawdź czy:
- Po zainstalowaniu płyty należy upewnić się, że:
- Ostrzeżenie
- Podłączenie płyty do sieci elektrycznej
- Informacje dla domowych elektrycznych płyt grzejnych zgodnie z rozporządzeniem Komisji (UE) nr 66/2014
Marka : Kluge
Model : KPI3003BB
Kategoria : Kuchenka
