INSTRUKCJA OBSŁUGI KPI3002B Kluge

PL Płyta grzewcza / Instrukcja obsługi

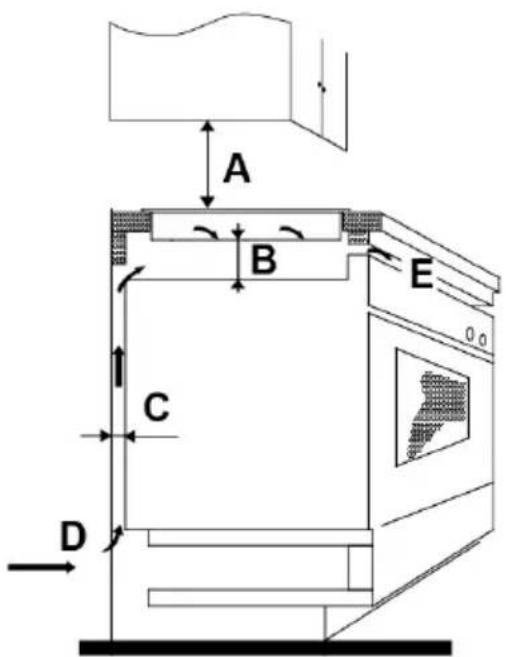

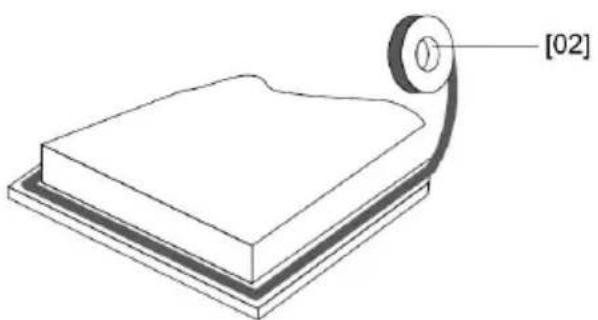

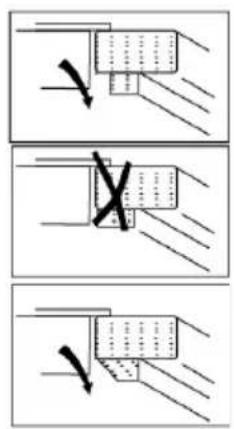

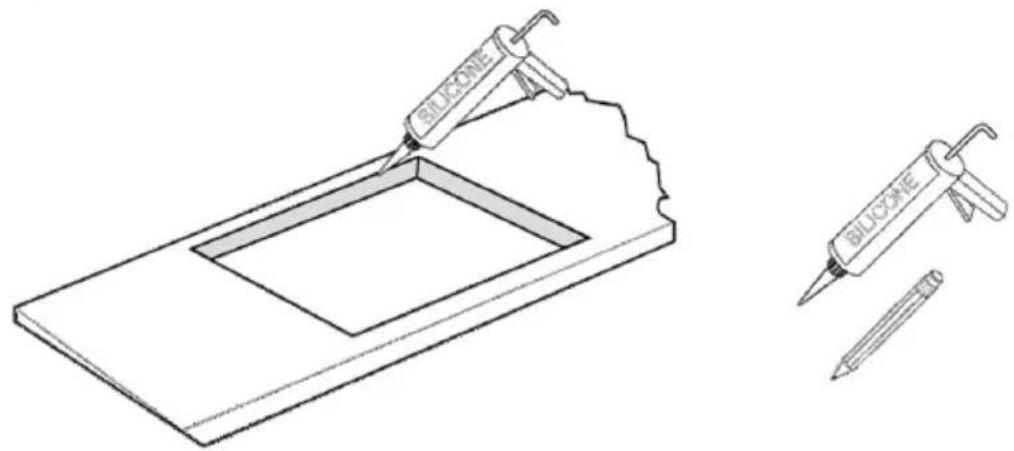

Umiestnenie varnej dosky

Informacje dotyczące bezpieczeństwa

Twoje bezpieczeństwo jest dla nas ważne. Przed użyciem płyty indukcyjnej należy uważnie przeczytać niniejszą instrukcję.

Instalacja

Ryzyko porażenia prądem

- Przed przystąpieniem do prac konserwacyjnych lub naprawczych należy odłączyć płytę od zasilania.

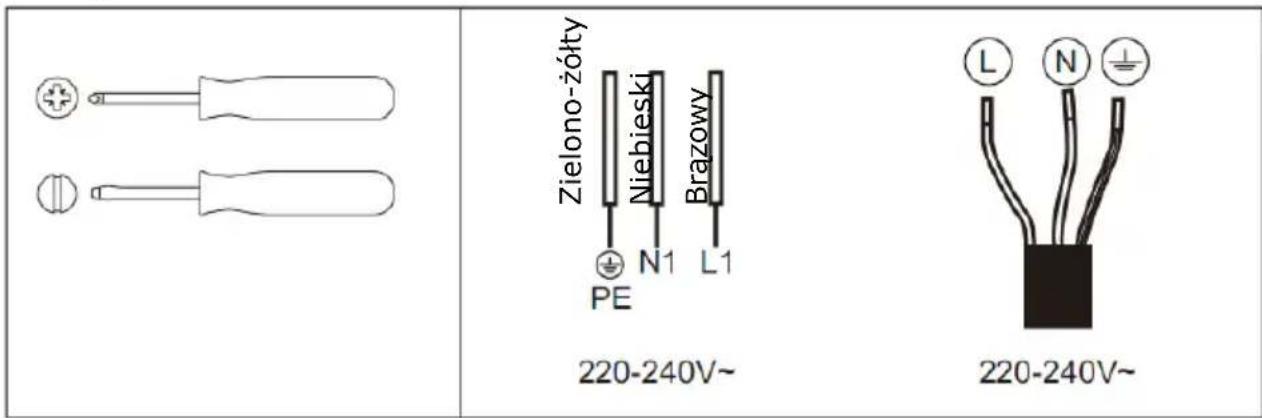

- Podłączenie do uziemienia funkcjonalnego jest obowiązkowe i niezbędne.

- Zmiany w domowej instalacji elektrycznej może wprowadzać wyłącznie wykwalifikowany elektryk.

- Nieprzestrzeganie tych instrukcji może skutkować porażeniem prądem lub śmiercią.

Ryzyko obrażeń spowodowanych ostrymi krawędziami

- Uważaj – krawędzie deski mogą być ostre.

- Nieostrożne obchodzenie się z produktem może skutkować obrażeniami lub skaleczeniami.

Ważne instrukcje bezpieczeństwa

- Przed instalacją i użytkowaniem płyty kuchennej prosimy o uważne przeczytanie niniejszej instrukcji.

- Nigdy nie umieszczaj na kuchence materiałów i przedmiotów łatwopalnych.

- Przekaż tę instrukcję instalatorowi - może to obniżyć koszty instalacji.

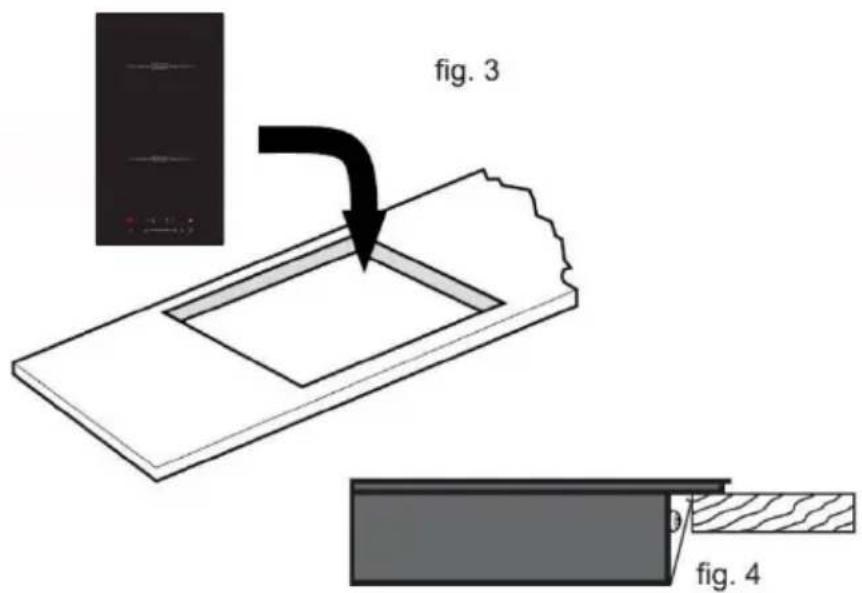

- Płytę grzewczą należy zamontować zgodnie z niniejszą instrukcją, w przeciwnym razie istnieje ryzyko powstania zagrożenia.

- Instalację i uziemienie może wykonać wyłącznie wykwalifikowany specjalista.

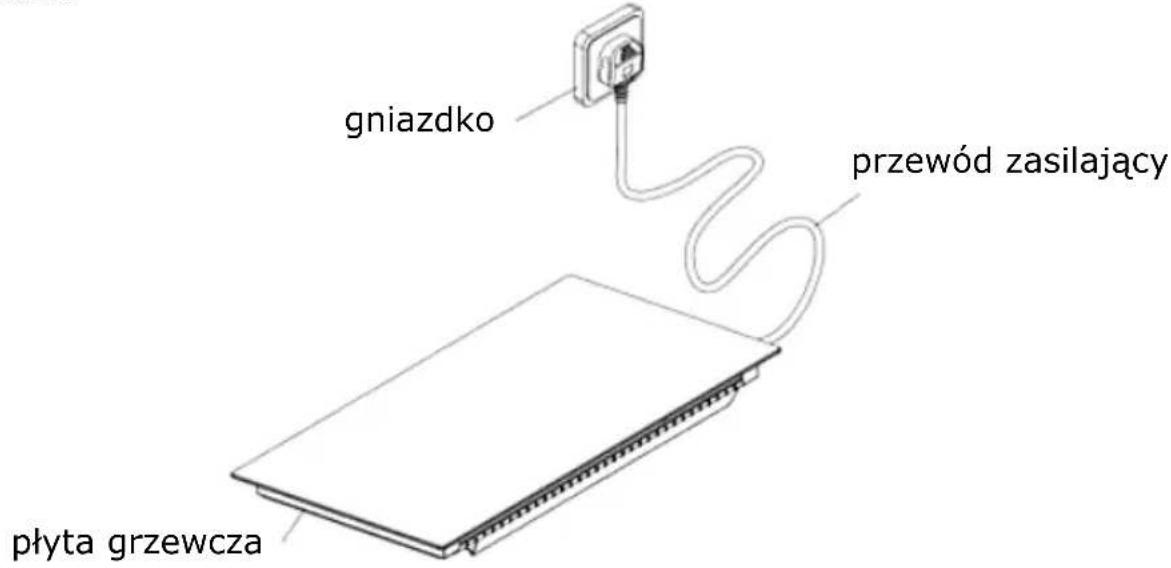

- Podłącz płytkę do obwodu z izolatorem zapewniającym całkowite odłączenie od sieci.

- Nieprawidłowa instalacja może spowodować unieważnienie gwarancji lub odpowiedzialności producenta.

Eksploatacja i konserwacja Niebezpieczeństwo porażenia prądem elektrycznym

- Nie gotuj na uszkodzonej lub pękniętej kuchence. Jeśli powierzchnia pęknie, należy natychmiast wyłączyć płytę za pomocą głównego wyłącznika i

skontaktować się z autoryzowanym punktem serwisowym.

- Przed przystąpieniem do czyszczenia lub konserwacji płyty kuchennej należy wyłączyć ją głównym wyłącznikiem.

- Nieprzestrzeganie tych instrukcji może skutkować porażeniem prądem lub śmiercią.

Zagrożenia dla zdrowia

- Płytka spełnia normy bezpieczeństwa elektromagnetycznego.

- Osoby z rozrusznikami serca lub innymi implantami (np. pompami insulinowymi) powinny przed użyciem skonsultować się z lekarzem lub producentem implantu, aby upewnić się, że nie będą narażone na działanie pola elektromagnetycznego.

- Niedostosowanie się do tego zalecenia może skutkować poważnymi problemami zdrowotnymi lub śmiercią.

Niebezpieczeństwo związane z gorącymi powierzchniami

- W trakcie użytkowania części płyty kuchennej nagrzewają się, co może spowodować oparzenia.

- Dopóki szkło nie ostygnie, nie należy dotykać jego powierzchni ciałem, ubraniem ani żadnymi przedmiotami poza odpowiednimi naczyniami.

- Nie kładź na kuchence metalowych przedmiotów (np. noży, widelców, łyżek, pokrywek) – mogą się nagrzać.

- Przechowywać w miejscu niedostępnym dla dzieci.

- Uchwyty garnków mogą być gorące. Upewnij się, że nie wystają ponad strefy włączone i trzymaj je poza zasięgiem dzieci.

- Nieprzestrzeganie tych instrukcji może spowodować oparzenia.

Ryzyko obrażeń spowodowanych ostrymi krawędziami

- Skrobak do desek ma ostrą krawędź po zdjęciu pokrywy. Stosować ostrożnie i przechowywać w miejscu niedostępnym dla dzieci.

- Nieostrożne obchodzenie się z produktem może skutkować obrażeniami lub skaleczeniami.

Ważne instrukcje bezpieczeństwa

- Nigdy nie pozostawiaj włączonej płyty kuchennej bez nadzoru. Nadmierne smażenie może powodować powstawanie dymu i tłustych plam, które mogą się zapalić.

- Nie należy używać blatu jako powierzchni roboczej lub do przechowywania.

- Nie pozostawiaj żadnych przedmiotów ani naczyń na kuchence.

- Nie należy umieszczać w pobliżu tablicy przedmiotów wrażliwych na działanie magnesów (np. kart kredytowych, kart pamięci) ani urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3) – pole elektromagnetyczne może je uszkodzić.

- Nie należy używać płyty kuchennej do ogrzewania pomieszczeń.

- Po każdym użyciu wyłącz płyty grzejne i pola grzewcze za pomocą przycisków dotykowych zgodnie z niniejszą instrukcją. Nie należy polegać na funkcji wykrywania garnka, która wyłączy pola grzejne po zdjęciu garnka.

- Nie pozwalaj dzieciom bawić się deską, siadać na niej, stawać na niej lub wspinać się na nią.

- Nie przechowuj nad deską żadnych przedmiotów, które mogłyby przyciągnąć uwagę dzieci – mogą one doznać obrażeń, wspinając się na deskę.

- Nie pozostawiaj dzieci bez opieki w pomieszczeniu, w którym włączona jest kuchenka.

- Dzieci i osoby niepełnosprawne, które nie mogą korzystać z deski w sposób bezpieczny, muszą zostać poinstruowane przez osobę odpowiedzialną i znajdować się pod jej nadzorem, aby nie narażać siebie ani innych na niebezpieczeństwo.

- Nie naprawiaj i nie wymieniaj żadnych części płyty, chyba że instrukcja tak stanowi. Wszelkie inne naprawy zlecaj autoryzowanemu technikowi.

- Do czyszczenia płyty kuchennej nie należy używać urządzeń parowych.

- Niekładź i nie upuszczaj ciężkich przedmiotów na deskę.

- Nie stawaj na desce.

- Nie należy używać naczyń z ostrymi krawędziami ani przeciągać ich po szkle, gdyż może to spowodować zarysowania.

- Do czyszczenia nie należy używać wełny stalowej ani grubych materiałów ściernych, ponieważ mogą one uszkodzić szkło.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

- Płyta przeznaczona jest do użytku domowego i podobnego, na przykład:

o kuchnie dla pracowników w sklepach, biurach i miejscach pracy;
- gospodarstwa domowe;
obiekty noclegowe takie jak hotele, motele;
- lokale typu "bed and breakfast".

- OSTRZEŻENIE: Płyta grzewcza i jej części nagrzewają się w trakcie pracy. Nie dotykaj pół grzejnych. Dzieci poniżej 8 roku życia należy trzymać poza

zasięgiem dziecka, chyba że znajdują się pod stałym nadzorem.

- Z deski mogą korzystać dzieci w wieku od 8 lat oraz osoby o ograniczonej sprawności, pod warunkiem, że znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego korzystania z niej i rozumieją związane z tym zagrożenia.

- Dzieci nie mogą bawić się tablicą. Czyszczenia i konserwacji nie wolno wykonywać bez nadzoru.

- OSTRZEŻENIE: Gotowanie z użyciem oleju lub tłuszczu bez nadzoru może spowodować pożar. Nigdy nie gaś ognia woda – wyłącz kuchenkę i przykryj płomień pokrywką lub kocem gaśniczym.

- OSTRZEŻENIE: Zagrożenie pożarem: nie należy przechowywać niczego na powierzchni kuchennej.

- Ostrzeżenie: Jeśli powierzchnia pęknie, wyłącz płytę kuchenna, aby uniknąć porażenia prądem (dotyczy płyt z powierzchnią szklano-ceramiczną lub podobną, która chroni części pod napięciem).

- Nie używaj urządzenia do czyszczenia parą.

- Płytka nie jest przeznaczona do sterowania za pomocą zewnętrznego timera ani systemu zdalnego.

Gratulujemy zakupu nowej płyty indukcyjnej!

Zalecamy przeczytanie niniejszej instrukcji obsługi i instalacji, aby dowiedzieć się, jak prawidłowo zainstalować i obsługiwać płytę. Szczegóły instalacji znajdziesz w części Instalacja.

Przed pierwszym użyciem należy uważnie przeczytać instrukcję bezpieczeństwa i zachować ją na przyszłość.

Przegląd produktu

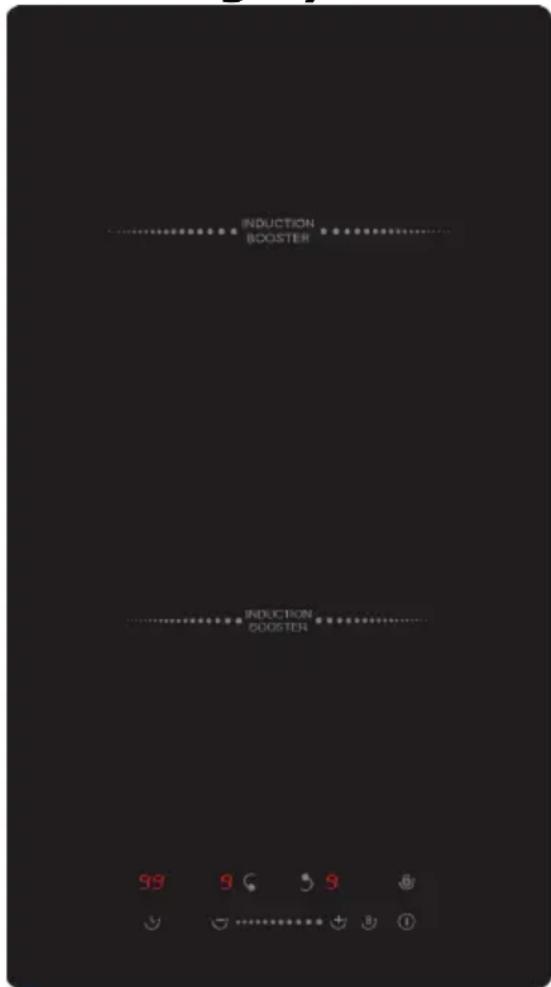

Widok z góry

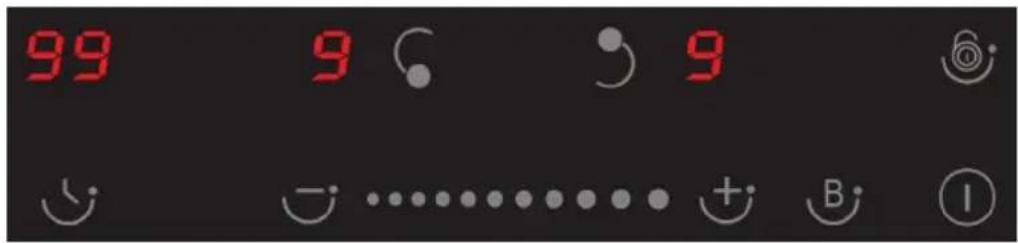

Interfejs użytkownika

Przycisk		Opis
A		Przycisk wyboru strefy
B		Przycisk blokady dzieciecej
C		Przycisk WŁ./WYL.
D Przycisk sterowania suwakiem zasilania /timera
E		Przycisk BOOST do sterowania zwiększeniem mocy
F		Przycisk timera

Moc strefy gotowania

Strefa gotowania		Maks. Wydajność
		1200W / 1500W (Booster)
		1500W / 2000W (Booster)

O gotowaniu indukcyjnym

Gotowanie indukcyjne jest bezpieczne, nowoczesne, wydajne i ekonomiczne. Ciepło wytwarzane jest bezpośrednio w pojemniku na skutek indukcji elektromagnetycznej, a nie przez powierzchnię szkła. Szkło podgrzewa się dopiero po wyjęciu pojemnika.

obwód magnetyczny płyta ze szkła ceramicznego cewka indukcyjna prądy indukowane

Przed użyciem nowej płyty indukcyjnej

• Przeczytaj tę instrukcję, zwłaszcza część „Ostrzeżenia dotyczące bezpieczeństwa”.
• Usuń folię ochronną, która ewentualnie znajduje się na płytce.

Korzystanie ze sterowania dotykowego

• Elementy sterujące reagują na lekki dotyk – nie należy naciskać ich z dużą siłą.
• Używaj opuszka palca, nie jego czubka.
• Przy każdym dotknięciu rozlegnie się sygnał dźwiękowy.

- Utrzymuj elementy sterujące w czystości, suchości i bez zachodzenia na siebie przedmiotów (np. ściereczek lub naczyń). Nawet cienka warstwa wody może utrudnić kontrolę.

Wybór odpowiednich naczyń kuchennych

- Należy używać wyłącznie naczyń przeznaczonych do indukcji. Należy szukać symbolu indukcji na opakowaniu lub spodzie.

- Sprawdź, czy pojemnik nadaje się do użytku, wykonując test magnetyczny: jeśli magnes przylega do dna, pojemnik nadaje się do użytku.

- Jeśli nie masz magnesu:

1. Wlej wodę do pojemnika.

2. Jeśli na wyświetlaczu nie miga symbol i woda się nagrzewa, pojemnik jest odpowiedni.

- Materiały nieodpowiednie: czysta stal nierdzewna, aluminium lub miedź bez dna magnetycznego, szkło, drewno, porcelana, ceramika, kamionka.

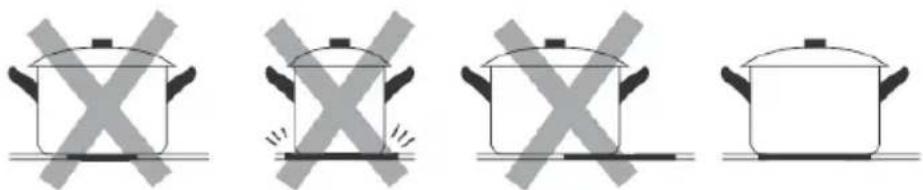

Nie używaj naczyń kuchennych z ostrymi krawędziami lub zaokrąglonym dnem.

Dno naczynia musi być gładkie, równe i tej samej wielkości co pole grzejne. Nieco większa średnica zwiększa wydajność. Mniejsze pojemniki mają niższą wydajność, a poniżej 140 mm płyta może ich nie rozpoznać. Pojemnik należy zawsze ustawiać centralnie na strefie.

Podnieś pojemniki – nie przesuwaj ich po szkle, aby uniknąć zarysowań.

Korzystanie z płyty indukcyjnej

Rozpoczęcie gotowania

1. Naciśnij przycisk WŁ./WYŁ. (C).

a. Po włączeniu rozlegnie się sygnał dźwiękowy, a na wyświetlaczach pojawi się symbol „-”, co oznacza, że płyta znajduje się w trybie czuwania.

1. Umieść odpowiedni garnek na wybranej strefie grzewczej.

a. Dno garnka i strefa pod nim muszą być czyste i suche.

1. Wybierz strefę naciskając strefy (A).

przycisk wyboru

a. Na wyświetlaczu zapala się „0”.

1. Dostosuj moc za pomocą suwaka (D).

- Jeżeli w ciągu 1 minuty nie zmienisz mocy, płyta wyłączy się. Następnie rozpocznij ponownie od kroku 1.

○ Moc można zmienić w dowolnym momencie gotowania.

Jeżeli wyświetlacz miga ≡4 ≦ naprzemiennie z ustawionym poziomem mocy:

Oznacza to, że:

- nie ma naczynia w strefie lub znajduje się ono w niewłaściwej strefie,

• Naczynia nie nadają się do indukcji,

- Naczynia są zbyt małe lub nie są umieszczone centralnie względem strefy gotowania.

Podgrzewanie rozpocznie się dopiero wtedy, gdy naczynie będzie przystosowane do gotowania indukcyjnego. Jeżeli nie ma żadnych naczyń, wyświetlacz wyłączy się po 1 minucie.

Koniec gotowania

1. Wybierz strefę naciskając przycisk (A).

2. Ustaw moc na „0” za pomocą suwaka (D).

3. Uważaj na strefy gorące:

○ Symbol „H” oznacza strefę gorącą. Zniknie, gdy temperatura w strefie spadnie do bezpiecznego poziomu.

○ Strefę grzewczą można wykorzystać do podgrzania kolejnego garnka, oszczędzając w ten sposób energię.

Funkcja Boost Włączanie funkcji Boost:

1. Wybierz strefę przyciskiem (A).

2. Naciśnij przycisk Boost (E), 📋 na wyświetlaczu pojawi się „P”, a strefa zostanie ustawiona na maksimum.

Wyłączanie funkcji Boost:

1. Wybierz strefę przyciskiem (A).
2. Użyj suwaka (D), aby anulować wzmocnienie – strefa powróci do poziomu 9.

- Boost działa we wszystkich strefach.

- Po 5 minutach strefa automatycznie powraca do poziomu 9.

Blokada dziecięca

• Można zablokować elementy sterujące, aby zapobiec niepożądanemu użyciu (na przykład, aby dzieci przypadkowo nie włączyły pół grzejnych).
• Po zablokowaniu elementów sterujących wszystkie elementy sterujące, oprócz przycisku OFF, są wyłączone.

Zablokowane:

• Przytrzymaj przycisk blokady dziecięcej (B) przez 3 sekundy.
• Na wyświetlaczu pojawi się „Lo”.

Odblokowanie:

1. Włącz płytę.
2. Przytrzymaj przycisk (B) przez kilka sekund.
3. Płyta jest gotowa do użycia.

W trybie zablokowanym płytę można wyłączyć przyciskiem OFF, jednak, aby móc dalej korzystać z urządzenia, konieczne jest jej odblokowanie.

Zabezpieczenie przed przegrzaniem

Czujnik temperatury monitoruje temperaturę wewnątrz płyty kuchennej. Płyta automatycznie się wyłączy w przypadku przegrzania.

Wykrywanie małych obiektów

Jeśli na płycie kuchennej pozostanie garnek o nieodpowiednich rozmiarach lub niemagnetyczny (np. aluminiowy) albo jakikolwiek inny mały przedmiot (np. nóż, widelec, klucz), płyta automatycznie przejdzie w tryb czuwania w ciągu 1 minuty. Wentylator będzie chłodził płytę indukcyjną przez kolejną 1 minutę.

Automatyczne wyłączanie

Automatyczne wyłączanie jest funkcją zabezpieczającą Twojej płyty indukcyjnej. Urządzenie wyłączy się automatycznie, jeśli zapomnisz wyłączyć urządzenie. Domyślne godziny pracy dla różnych poziomów mocy przedstawiono w poniższej tabeli:

Poziom wydajności	1~3	4~6	7~8	9
Domyślny czas pracy (min)	240	180	120	90

Po zdjęciu naczyń płyta natychmiast przestaje grzać i wyłącza się automatycznie po 2 minutach.

Osoby z rozrusznikami serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.

Korzystanie z timera

Możesz używać timera na dwa różne sposoby:

• Można go używać jako timera. W tym przypadku timer nie wyłączyć żadnego pola grzejnego po upływie ustawionego czasu.
• Można ustawić wyłączenie jednego pola grzejnego po określonym czasie.
  • Maksymalny czas trwania timera to 99 minut.

Używanie timera jako minutnika

Jeśli nie wybierzesz żadnej strefy gotowania:

1. Sprawdź czy płyta kuchenna jest włączona.

a. Uwaga: możesz używać minutnika, nawet jeśli nie wybierzesz żadnej strefy gotowania.

1. Dotknij przycisku timera (F). Wskazówka minutowa zacznie migać i wskaże „10”, w tym momencie możesz ustawić timer.

2. Za pomocą przycisków „+” lub „-” możesz ustawić czas od 1 do 99 minut.

a. Wskazówka: Naciśnij przycisk „-” lub „+” na timerze jeden raz, aby zmniejszyć lub zwiększyć czas o 1 minutę.
b. Przytrzymaj przycisk „-” lub „+” na timerze, aby zmniejszyć lub zwiększyć czas o 10 minut.
c. Jeżeli dotkniesz przycisków „-” i „+” w tym samym czasie, timer zostanie anulowany, a wskaźnik timera wyłączy się.

1. Po ustawieniu czasu od razu rozpoczę się odliczanie. Na wyświetlaczu pojawi się pozostały czas.
2. Po upływie ustawionego czasu przez 30 sekund będzie rozlegał się sygnał dźwiękowy, a wskaźnik timera wyłączy się.

○ Uwaga: minutnik działa tylko w trybie normalnym.

Ustawianie timera w celu wyłączenia jednej lub więcej stref grzewczych

Jeżeli timer jest ustawiony na jedną strefę:

1. Wybierz odpowiednią strefę gotowania, która jest w użyciu,

dotykając przycisku wyboru strefy (A).

1. Naciśnij przycisk timera (F), wskazówka minutowa zacznie migać i wskaże „10”, w tym momencie możesz ustawić timer.

2. Za pomocą przycisków „+” lub „-” możesz ustawić czas od 1 do 99 minut.

a. Wskazówka: Naciśnij przycisk „-” lub „+” na timerze jeden raz, aby zmniejszyć lub zwiększyć czas o 1 minutę.
b. Przytrzymaj przycisk „-” lub „+” na timerze, aby zmniejszyć lub zwiększyć czas o 10 minut.

c. Jeżeli dotkniesz przycisków „-” i „+” w tym samym czasie, timer zostanie anulowany, a wskaźnik timera wyłączy się.

1. Po ustawieniu czasu od razu rozpocznie się odliczanie. Na wyświetlaczu pojawi się pozostały czas, a wskaźnik timera będzie migał przez 5 sekund.

a. UWAGA: Czerwona kropka obok wskaźnika poziomu mocy zaświeci się, co oznacza, że wybrano daną strefę.

1. Po upływie ustawionego czasu odpowiednia strefa grzejna wyłączy się automatycznie.

2. Pozostałe pola grzewcze będą nadal działać, jeżeli zostały wcześniej włączone. Jeżeli używasz jednocześnie „timera minutowego” i „timera wyłączenia strefy”, wyświetlacz będzie priorytetowo traktował pozostały czas timera minutowego. Naciśnij przycisk strefy grzewczej, aby wyświetlić pozostały czas wyłączenia.

Kody błędów i możliwe rozwiązania

Jeśli wystąpi jakakolwiek usterka, płyta indukcyjna automatycznie przejdzie w stan ochrony i wyświetl i odpowiednie kody ochrony:

Kod błędu	Możliwa przyczyna	Możliwe rozwiązanie
U	Brak garnka lub nieodpowiedni garnek;	Wymień garnek;
ER03	Woda lub garnek na szkle nad sterowaniem	Wyczyść interfejs użytkownika
F1	Połączenie między płytą wyświetlacza a płytą główną jest uszkodzone.	1. Przewód zasilający nie jest prawidłowo podłączony lub jest uszkodzony;2. Wymień czujnik cewki, jeśli kabel zasilający jest w porządku;3. Jeśli czujnik cewki jest sprawny, wymień płytę główną lub zasilacz.
F3E	Awaria czujnika temperatury cewki. (strefa grzejna, której wskaźnik pokazuje "E")	Wymień czujnik cewki
F4E	Awaria czujnika temperatury płyty głównej. (strefa grzejna, której wskaźnik pokazuje "E")	Wymiana płyty głównej
E1 E	Czujnik temperatury płyty ceramicznej jest wysoki	Po ostygnięciu płyty indukcyjnej włącz ją ponownie.
E2E	Czujnik temperatury IGBT jest wysoki	Po ostygnięciu płyty indukcyjnej włącz ją ponownie.
E3 E	Nieprawidłowe napięcie zasilania (zbyt wysokie)	Sprawdź, czy zasilanie działa prawidłowo; Włącz zasilanie, jeśli zasilanie jest prawidłowe.
E4E	Nieprawidłowe napięcie zasilania (zbyt niskie)	Sprawdź, czy zasilanie jest sprawne; Włącz zasilanie, jeśli zasilanie jest prawidłowe.
E5 E	Awaria czujnika temperatury (pole grzejne, którego wskaźnik pokazuje "E").	Kabel zasilający nie jest prawidłowo podłączony lub zespół jest wadliwy;

Powyżej przedstawiono procedury oceny i kontroli typowych usterek. Aby uniknąć

zagrożeń i uszkodzeń płyty indukcyjnej, nie rozmontowuj urządzenia samodzielnie. Skontaktuj się ze sprzedawcą.

Specyfikacja techniczna

Kołek	KPI3002B
Strefy gotowania	2 strefy
Napięcie zasilania	220-240 V~
Zainstalowana moc elektryczna	3500 W
Wymiary produktu Dł. × Szer. × Wys. (mm)	290X520X58
Wymiary zabudowy A×B (mm)	265x495

Waga i wymiary są przybliżone. Ponieważ stale dązymy do udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany specyfikacji i konstrukcji bez wcześniejjszego powiadomienia.

Montaž

Wybór sprzętu instalacyjnego

Wytnij powierzchnię roboczą zgodnie z wymiarami podanymi na rysunku. W celu montażu i użytkowania należy zachować wokół otworu minimalną przestrzeń wynoszącą 5 cm. Upewnij się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Wybierz blat roboczy wykonany z materiału odpornego na działanie wysokiej temperatury, aby uniknąć poważnych odkształceń spowodowanych promieniowaniem cieplnym z płyty kuchennej. Jak pokazano poniżej:

Lokalizacja płyty grzewczej

- Urządzenie należy ustawić na stabilnej i gładkiej powierzchni (w tym celu należy wykorzystać opakowanie). Nie należy naciskać na elementy sterujące wystające z płyty kuchennej.

fig. 1

Przytnij blat roboczy zgodnie z podanymi wymiarami (rys. 1) za pomocą odpowiednich narzędzi. Uszczelnij krawędzie wycięcia w blacie silikonem lub PTFE i pozostaw do wyschnięcia przed zainstalowaniem płyty kuchennej.

fig. 2

Rozłóż i przyklej dołączoną uszczelkę wzdłuż dolnej krawędzi płyty kuchennej, upewniając się, że końca uszczelki na siebie zachodzą (rys. 2).

Nie należy stosować kleju do mocowania płyty kuchennej do blatu. Po zamontowaniu uszczelki na płycie kuchennej należy wsunąć ją w wycięcie w blacie. Należy zastosować delikatny nacisk w dół, aby zapewnić dokładne uszczelnienie na całym obwodzie krawędzi (rys. 4).

Zapewnij odpowiednią wentylację płyty kuchennej i nie blokuj wlotu ani wylotu powietrza. Sprawdź, czy płytka jest zainstalowana prawidłowo. Zobacz poniżej:

Uwaga: Bezpieczna odległość między płytą grzewczą a szafką nad nią powinna wynosić co najmniej 760 mm.

A (mm)	B (mm)	C (mm)	D	E
760	35 minut	20 minut	Dopływ powietrza	Wylot powietrza 5 mm

Przed zainstalowaniem płyty kuchennej należy upewnić się, że:

• Powierzchnia robocza jest pozioma, a żadne elementy konstrukcyjne nie zakłócają wymagań przestrzennych.
• Powierzchnia robocza wykonana jest z materiału odpornego na ciepło.

- Jeżeli płyta grzewcza jest zainstalowana nad piekarnikiem, piekarnik posiada wbudowany wentylator chłodzący.

- instalacja będzie zgodna ze wszystkimi wymogami dotyczącymi odległości oraz odpowiednimi normami i przepisami.

- w stałej instalacji elektrycznej znajduje się odpowiedni wyłącznik umożliwiający całkowite odłączenie zasilania sieciowego, zamontowany i zlokalizowany zgodnie z lokalnymi przepisami i regulacjami elektrycznymi.

Przełącznik musi być zatwierdzonym typem i zapewniać 3-milimetrową przerwę powietrzną między stykami na wszystkich biegunach (lub na wszystkich przewodach pod napięciem [fazowych], jeśli lokalne przepisy elektryczne dopuszczają takie odstępstwo).

- Przełącznik będzie łatwo dostępny dla użytkowników po zainstalowaniu płyty.

- Jeśli masz jakiekolwiek wątpliwości dotyczące instalacji, skonsultuj się z lokalnymi władzami budowlanymi i zapoznaj się z przepisami.

- Do wykończenia ścian wokół płyty kuchennej należy użyć materiałów odpornych na ciepło i łatwych do czyszczenia (np. płytek ceramicznych).

Po zainstalowaniu płyty kuchennej należy upewnić się, że:

• Do przewodu zasilającego nie można dostać się przez drzwi szafki ani gniazdka.
• zapewniony jest dopływ odpowiedniej ilości świeżego powietrza z otoczenia do podstawy płyty kuchennej.
• Jeżeli płyta kuchenna jest zainstalowana nad szufladą lub szafką, pod podstawą płyty należy zamontować barierę termiczną (przegrode).
• Wyłącznik zasilania jest łatwo dostępny dla użytkowników.

Ostrzeżenie

1. Instalację płyty indukcyjnej powinien wykonać wykwalifikowany personel lub technik. Dostępni są profesjonaliści. Nigdy nie wykonuj żadnych prac konserwacyjnych samodzielnie.

2. Płyty kuchennej nie należy instalować bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub suszarką, gdyż wilgoć może uszkodzić elektronikę płyty.

3. Aby zapewnić lepsze odprowadzanie ciepła, a tym samym zwiększyć niezawodność urządzenia, należy zainstalować płytę indukcyjną.

4. Ściana i strefa gotowania nad blatem muszą być odporne na wysokie temperatury.

5. Aby zapewnić bezpieczeństwo i prawidłowe działanie urządzenia, konieczne jest, aby wszystkie materiały użyte podczas montażu (np. kleje, uszczelki) były odporne na wysokie temperatury.

Podłączenie płyty kuchennej do sieci elektrycznej

Płytę kuchenną może podłączyć do sieci elektrycznej wyłącznie osoba posiadająca odpowiednie kwalifikacje.

Przed podłączeniem płyty do zasilania sieciowego należy sprawdzić czy:

1. Instalacja elektryczna w domu jest dostosowana do mocy pobieranej przez płytę grzewczą.

2. napięcie odpowiada wartości podanej na tabliczce znamionowej.

3. Przekroje przewodów zasilających są w stanie wytrzymać obciążenia podane na tabliczce znamionowej. Nie należy używać adapterów, reduktorów ani rozdzielaczy do podłączania płyty do zasilania sieciowego, gdyż może to spowodować przegrzanie i pożar. Przewód zasilający nie może stykać się z żadnymi gorącymi częściami i musi być umieszczony w taki sposób, aby jego temperatura w żadnym punkcie nie przekroczyła 75°C.

Skontaktuj się z elektrykiem, aby ocenił, czy instalacja elektryczna w domu nadaje się do użytku bez konieczności wprowadzania zmian.

Wszelkie modyfikacje może wykonywać wyłącznie wykwalifikowany elektryk.

- Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność tę musi wykonać przedstawiciel serwisu technicznego przy użyciu specjalistycznych narzędzi, aby uniknąć wypadków.

- Jeżeli urządzenie jest podłączone bezpośrednio do sieci, należy zainstalować wyłącznik automatyczny wszystkich biegunów.

- wyłącznik z minimalną przerwą między stykami wynoszącą 3 mm.

- Osoba przeprowadzająca instalację musi zadbać o to, aby podłączenie elektryczne zostało wykonane prawidłowo i zgodnie z obowiązującymi przepisami bezpieczeństwa.

- Podczas instalacji kabel nie może być zginany ani ściskany.

- Kabel powinien być regularnie sprawdzany i wymieniany wyłącznie przez upoważnionych techników.

• Zalecany prąd znamionowy wyłącznika wynosi 16 A.

Jeżeli urządzenie jest wyposażone we wtyczkę, należy ją podłączyć do gniazdka.

UTYLIZACJA: Nie wyrzucaj tego produktu razem z niesortowanymi odpadami komunalnymi. Tego rodzaju odpady muszą być gromadzone oddzielnie w celu przeprowadzenia specjalnego postępowania.

To urządzenie jest oznaczone zgodnie z europejską dyrektywą 2012/19/UE w sprawie postępowania ze zużytem sprzętem elektrycznym i elektronicznym (Waste Electrical and Electronic Equipment – WEEE). Dyrektywa ta ustanawia jednolite ramy prawne w Unii Europejskiej (UE) dotyczące odbioru i recyklingu zużytych urządzeń.

Symbol umieszczony na produkcie oznacza, że nie wolno go wyrzucać razem ze zwykłymi odpadami domowymi. Należy je przekazać do punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.

To urządzenie wymaga profesjonalnej utylizacji odpadów. Aby uzyskać więcej informacji na temat przetwarzania, odzyskiwania i recyklingu tego produktu, skontaktuj się z lokalnym urzędem miejskim, zakładem utylizacji odpadów komunalnych lub sklepem, w którym produkt został zakupiony.

Informacje dla domowych elektrycznych płyt grzejnych zgodnie z rozporządzeniem Komisji (UE) nr 66/2014

	Symbol	Wartość	Jednostka
Model	IH3U1235NP12-S01 KPI3002B
Rodzaj płyty grzejnej	Płyta indukcyjna
Liczba pół grzejnych i/lub stref gotowania		2
Technologia grzania (pola indukcyjne, pola promiennikowe, płyty grzewcze elektryczne)		Ogrzewanie indukcyjne
Dla okrągłych pół grzejnych lub stref gotowania: średnica użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglona do najbliższych 5 mm	Φ Przednie: 160 mm	Tylne: 180 mm
Dla nieokrągłych pół grzejnych lub stref gotowania: długość i szerokość użytkowej powierzchni na elektrycznie podgrzewane pole grzejne, zaokrąglone do najbliższych 5 mm	L W	N/A
Zużycie energii na pole grzejne lub strefę gotowania obliczone na kg	EC gotowanie elektryczne	Przednie: 190,2 Tylne: 186,3	Wh/kg
Zużycie energii dla całej płyty grzejnej obliczone na kg	EC elektryczna płyta grzejna	188,3 Wh/kg

Výrobce:

ELMAX STORE a.s.

Oficjalny dystrybutor marki Kluge w Polsce:

RANKOR AGD, sp. z o. o.

Wincentego Styczyńskiego 22, 41-500 Chorzów

Polska

Serwis gwarancyjny i pogwarancyjny

tel: [phone]

email: [e-mail]

Sprzedaż części zamiennych:

tel: [phone]

email: [e-mail]

www.agd-rankor.pl
