KPI6055H - Kuchenka Kluge - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka indukcyjna
Model	KPI6055H
Liczba stref grzewczych	4
Moc całkowita	7200 W
Napięcie znamionowe	220–240 V / 380–415 V, 50/60 Hz
Prąd znamionowy	2 x 16 A
Wymiary opakowania (mm)	685 x 605 x 105
Wymiary płyty (mm)	Szerokość: 602, Głębokość: 517 (orientacyjne)
Materiał płyty	Szkło ceramiczne
Funkcja Power Booster	Tak (5 minut, automatyczny powrót do poziomu 9)
Funkcja Bridge (łączenie stref)	Tak (dla stref 1 i 2)
Timer z automatycznym wyłączaniem	Tak (1–99 minut)
Blokada rodzicielska	Tak (przycisk blokady)
Sterowanie okapem	Tak (tryb automatyczny i ręczny)
Oświetlenie okapu	Tak (przycisk oświetlenia)
Wskaźnik ciepła resztkowego	Tak (symbol „H”)
Zabezpieczenie przed przegrzaniem	Tak (automatyczne wyłączenie)
Wykrywanie naczyń	Tak (indukcja)
Kody błędów na wyświetlaczu	Tak (np. F0, FE, F1 itd.)
Obsługa	Panel dotykowy z sygnałem dźwiękowym
Czyszczenie	Przecierać wilgotną szmatką, unikać środków ściernych
Gwarancja	Serwis: RANKOR AGD, tel. [phone]
Zasilanie	1-fazowe (1x32A 220-240V~) lub 2-fazowe (2x16A 380-415V~)
Dostępne języki instrukcji	PL, CS, SK, EN, DE i inne

Często zadawane pytania - KPI6055H Kluge

Jakie naczynia nadają się do gotowania indukcyjnego?

Należy używać naczyń z ferromagnetycznym dnem – oznaczonych symbolem indukcji lub takich, które przyciągają magnes. Unikaj naczyń ze stali nierdzewnej bez magnetycznej podstawy, aluminium, miedzi, szkła, ceramiki i porcelany.

Jak odblokować płytę po włączeniu blokady?

Aby odblokować, naciśnij i przytrzymaj przycisk blokady przez około 3 sekundy. Po odblokowaniu wszystkie funkcje będą dostępne.

Co oznacza symbol H na wyświetlaczu?

Symbol H oznacza, że strefa grzewcza jest wciąż gorąca – ryzyko poparzenia. Nie dotykaj płyty, dopóki symbol nie zgaśnie.

Jak aktywować funkcję Power Booster?

Wybierz strefę grzewczą, a następnie dotknij przycisku '+' aż pojawi się symbol 'P'. Funkcja działa przez 5 minut, po czym automatycznie wraca do poziomu 9.

Czy mogę używać funkcji Bridge do gotowania w dużym naczyniu?

Tak, funkcja Bridge łączy dwie sąsiednie strefy (1 i 2) w jedną, umożliwiając używanie dużych naczyń, np. patelni do ryby. Naciśnij jednocześnie ikony obu stref.

Jak ustawić timer z automatycznym wyłączaniem?

Wybierz strefę grzewczą i ustaw poziom mocy. Następnie naciśnij jednocześnie przyciski '-' i '+', a potem ustaw czas (1-99 min) za pomocą '+' lub '-'. Timer automatycznie wyłączy strefę po odliczeniu.

Co zrobić, gdy płyta nie reaguje na dotyk?

Upewnij się, że panel sterowania jest czysty, suchy i niezakryty. Jeśli problem nie ustąpi, odłącz płytę od zasilania na kilka minut, a następnie podłącz ponownie. Sprawdź również, czy blokada nie jest aktywna.

Jak czyścić płytę indukcyjną?

Do codziennego czyszczenia używaj miękkiej, wilgotnej szmatki. W przypadku uporczywych zabrudzeń użyj specjalnego środka do płyt indukcyjnych. Nigdy nie stosuj ostrych gąbek ani środków ściernych.

Co oznaczają kody błędów na płycie?

Kody błędów (np. F0, F1, F5) wskazują na usterki. Gdy pojawi się kod, strefa grzewcza wyłącza się. Odłącz płytę od zasilania na chwilę, a następnie podłącz ponownie. Jeśli błąd się powtarza, skontaktuj się z serwisem (tel. [phone]).

Czy płyta współpracuje z okapem?

Tak, płyta ma funkcję sterowania okapem (Connect 2H). W trybie automatycznym prędkość okapu dostosowuje się do mocy gotowania. Można też sterować ręcznie za pomocą przycisków '+' i '-'.

INSTRUKCJA OBSŁUGI KPI6055H Kluge

PL Płyta grzewcza / Instrukcja obsługi

OSTRZEŻENIA BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji lub użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję. Zaleca się przechowywanie niniejszej instrukcji w bezpiecznym miejscu do wykorzystania w przyszłości.

Model	Strefa gotowania	Moc (W)	Rozmiar opakowania (mm)
KPI 6055H	4 strefy gotowania	7200	685*605*105

Ryzyko porażenia prądem elektrycznym

• Modyfikacje domowych instalacji elektrycznych powinny być przeprowadzane wyłącznie przez wykwalifikowanego elektryka.
• Podłączenie odpowiedniego systemu uziemienia jest konieczne i obowiązkowe.
• Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub śmierć.

Ryzyko zranienia

• Uważaj na ostre krawędzie.
• Niezachowanie ostrożności może spowodować obrażenia lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

• Na urządzeniu nigdy nie należy umieszczać łatwopalnych materiałów lub produktów.
• Informacje te należy przekazać osobie odpowiedzialnej za instalację urządzenia.
• Aby uniknąć niebezpieczeństwa, urządzenie należy zainstalować zgodnie z dostarczonymi instrukcjami instalacji.
• Indukcyjna płyta grzewcza powinna być prawidłowo zainstalowana i uziemiona wyłącznie przez wykwalifikowanego specjalistę.
• Indukcyjna płyta grzewcza powinna być podłączona do obwodu zawierającego przełącznik zapewniający całkowite odłączenie od zasilania.
• Nieprawidłowa instalacja urządzenia może spowodować unieważnienie gwarancji lub roszczeń z tytułu odpowiedzialności.

Obsługa i konserwacja

Ryzyko porażenia prądem elektrycznym

• Nie wolno gotować na uszkodzonej płycie indukcyjnej (pękniętej lub rozbitej). Jeśli powierzchnia płyty indukcyjnej pęknie lub roztrzaska się, natychmiast odłącz urządzenie od zasilania i skontaktuj się z centrum serwisowym.
• Przed czyszczeniem lub konserwacją należy odłączyć płytę indukcyjną od zasilania.
• Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub śmierć.

Zagrożenie dla zdrowia

Płyta indukcyjna KPI6055H spełnia normy bezpieczeństwa elektromagnetycznego.

Zagrożenie związane z gorącymi powierzchniami

Podczas użytkowania łatwo dostępne części urządzenia mogą nagrzewać się do poziomu, który może spowodować oparzenia.

• Nie należy dopuszczać do kontaktu ciała, odzieży lub jakichkolwiek przedmiotów innych niż odpowiednie naczynia kuchenne ze szkłem indukcyjnym, dopóki jego powierzchnia nie ostygnie.
• Nie należy umieszczać metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki na powierzchni płyty kuchennej, ponieważ mogą się one rozgrzać.
• Dzieci należy trzymać z dala od kuchenki.
• Uchwyty garnków mogą być gorące w dotyku. Upewnij się, że uchwyty garnków nie wystają poza strefy gotowania. Uchwyty należy trzymać poza zasięgiem dzieci.
• Niezastosowanie się do tego zalecenia może spowodować oparzenia.

Ważne instrukcje dotyczące bezpieczeństwa

- Nigdy nie pozostawiaj urządzenia bez nadzoru, gdy jest używane. W skrajnych przypadkach gotowanie może spowodować wycieki dymu i tłuszczu, które mogą się zapalić.

- Nigdy nie używaj urządzenia jako powierzchni roboczej lub powierzchni do przechowywania.

- Nigdy nie zostawiaj żadnych przedmiotów ani przyborów na urządzeniu.

- Nigdy nie używaj urządzenia do ogrzewania pomieszczeń.

- Po zakończeniu użytkowania należy zawsze wyłączać elementy grzejne i płytę grzewczą w sposób opisany w niniejszej instrukcji (np. za pomocą przycisków dotykowych).

- Nie pozwalaj dzieciom bawić się urządzeniem, siadać na nim, stawać na nim ani wspinać się na nie.

- W szafkach nad urządzeniem nie należy przechowywać przedmiotów, które mogą zainteresować dzieci. Dzieci wspinające się na płytę grzewczą mogą doznać poważnych obrażeń.

- Nie pozostawiaj dzieci samych lub bez nadzoru w obszarze, w którym urządzenie jest używane.

- Dzieci lub osoby o ograniczonych umiejętnościach obsługi urządzenia powinny zostać poinstruowane przez odpowiedzialną i kompetentną osobę. Instruktor powinien mieć pewność, że potrafi obsługiwać urządzenie bez stwarzania zagrożenia dla siebie lub innych osób.

- Nie należy naprawiać ani wymieniać żadnych części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

- Do czyszczenia płyty indukcyjnej nie należy używać myjki parowej.

- Nie umieszczaj ani nie upuszczaj ciężkich przedmiotów na płytę indukcyjną.

- Nie układaj przedmiotów na płycie indukcyjnej.

- Nie używaj patelni z ząbkowanymi krawędziami ani nie przesuwaj patelni po powierzchni szkła indukcyjnego, ponieważ może to spowodować zarysowanie szkła.

- Do czyszczenia płyty grzewczej nie należy używać środków do szorowania ani ostrych środków czyszczących, ponieważ mogą one porysować szkło indukcyjne.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowany personel w celu uniknięcia zagrożeń.

OSTRZEŻENIE!: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia powinny być trzymane z dala od urządzenia, chyba że znajdują się pod stałym nadzorem.

- To urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane, jak bezpiecznie korzystać z urządzenia i rozumieją związane z tym zagrożenia.

- Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.

OSTRZEŻENIE!: Gotowanie bez nadzoru na płycie kuchennej z użyciem tłuszczu lub oleju może być niebezpieczne i spowodować pożar.

NIGDY nie próbuj gasić ognia wodą, lecz wyłącz urządzenie, a następnie przykryj płomień pokrywką lub kocem gaśniczym.

OSTRZEŻENIE!: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchniach kuchennych.

OSTRZEŻENIE!: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem, zwłaszcza w przypadku szkła ceramicznego lub podobnych powierzchni materiałowych, które chronią części pod napięciem.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania.

Ten symbol oznacza, że to urządzenie nie może być usuwane jako odpad komunalny. Twoje urządzenie zawiera wiele materiałów, które nadają się do recyklingu.

Z tego powodu jest oznaczone tym symbolem, który informuje, że zużyte urządzenia powinny być usuwane w odpowiednich punktach zbiórki. Proszę skontaktować się ze sprzedawcą lub z urzędem gminy, aby dowiedzieć się, gdzie znajdują się najbliższe punkty zbiórki zużytych urządzeń. Producent urządzenia recyklinguje je w najlepszych warunkach zgodnie z europejską dyrektywą dotyczącą usuwania urządzeń elektrycznych i elektronicznych. Niektóre materiały opakowaniowe tego urządzenia nadają się do recyklingu. Prosimy o udział w ich recyklingu i w ten sposób przyczynienie się do ochrony środowiska. Proszę je usuwać w pojemnikach na odpady komunalne przeznaczonych do tego celu. Dziękujemy za współpracę na rzecz ochrony środowiska.

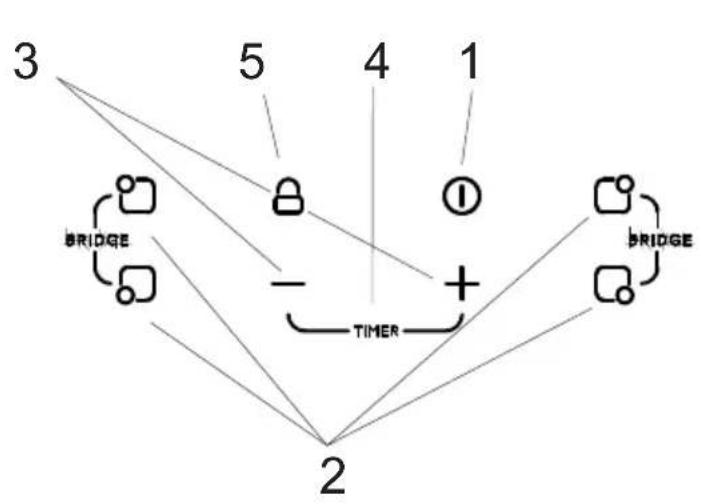

Panel sterowania

1. Włączanie/wyłączanie zasilania
2. Kontrola wyboru strefy grzewczej
3. Regulacja poziomu mocy +/-
4. Timer
5. Blokada
6. Tryb automatycznego sterowania okapem
7. Oświetlenie maski
8. Regulacja mocy okapu

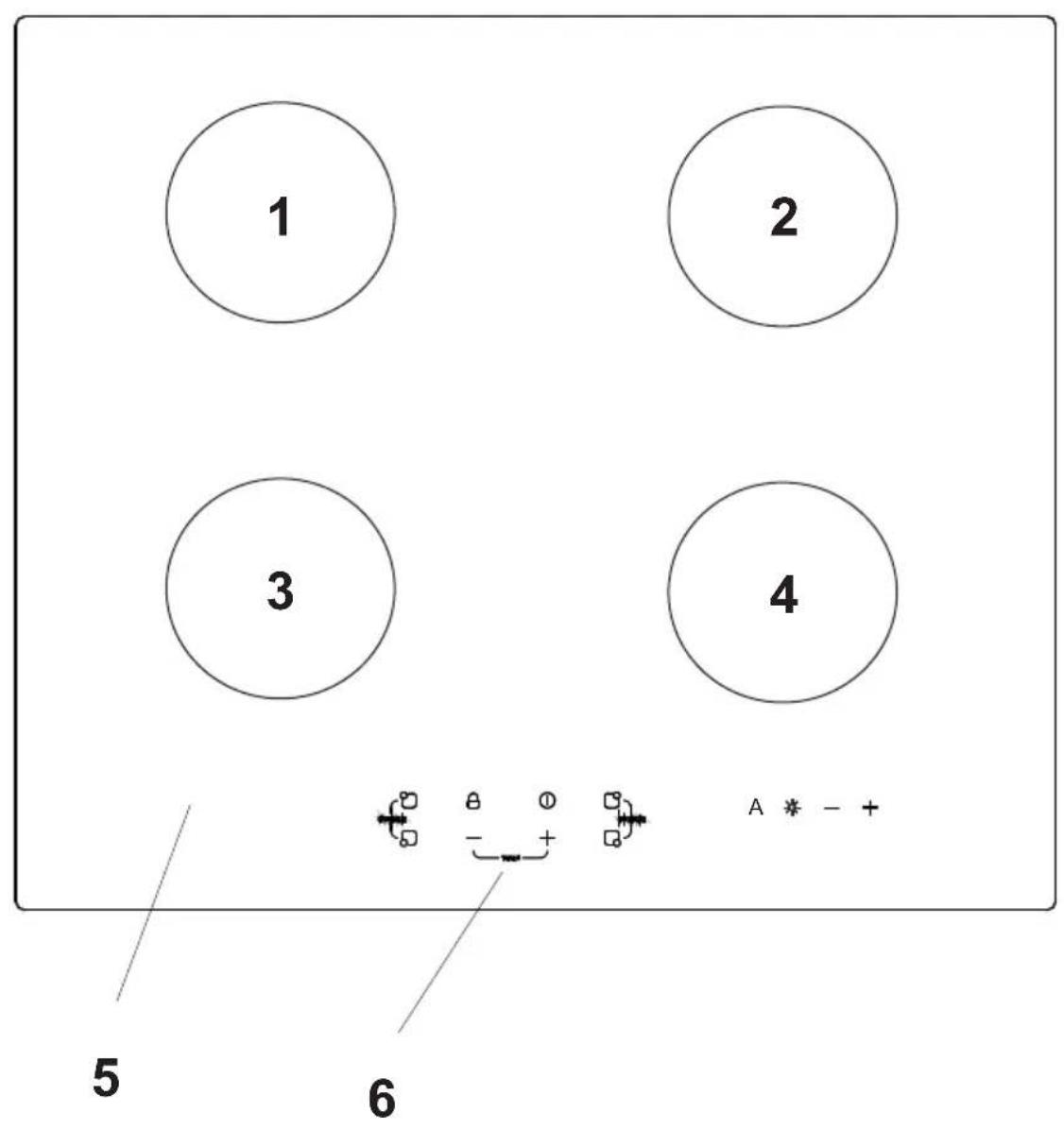

1. Płyta indukcyjna maksimum 2000W
2. Płyta indukcyjna maksimum 2000W
3. Płyta indukcyjna maksimum 2000W
4. Płyta indukcyjna maksimum 2000W
5. Szklana płyta grzewcza
6. Panel sterowania

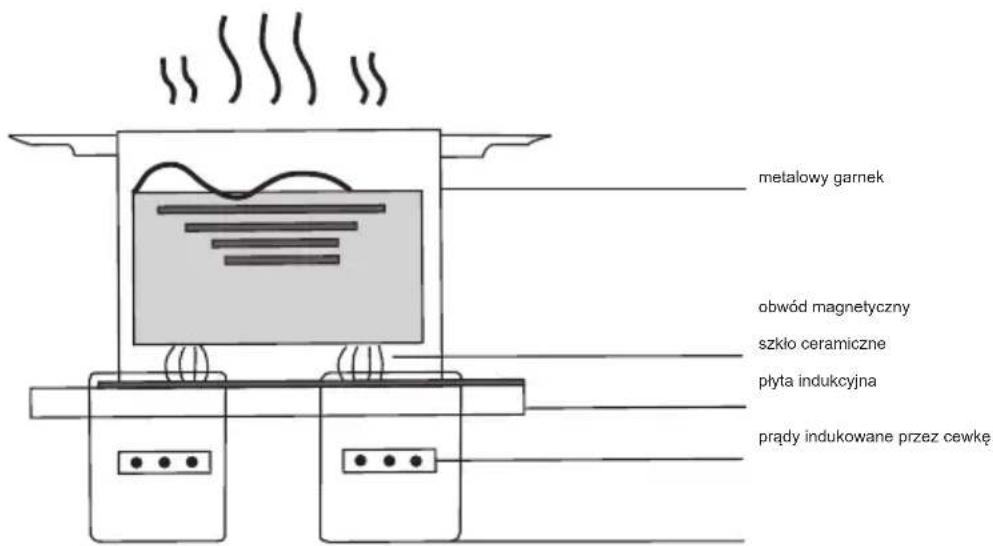

Gotowanie indukcyjne

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Działa na zasadzie drgań elektromagnetycznych, które generują ciepło bezpośrednio w naczyniu, a nie pośrednio poprzez ogrzewanie szklanej powierzchni. Szkło nagrzewa się tylko dlatego, że jest ogrzewane przez ciepło naczynia.

Przed użyciem nowej płyty indukcyjnej.

- Przeczytaj niniejszą instrukcję, zwracając szczególnie uwagę na sekcję „Ostrzeżenia dotyczące bezpieczeństwa”.

- Usuń folię ochronną, która może nadal znajdować się na płycie indukcyjnej.

Korzystanie z dotykowych elementów sterujących.

- Elementy sterujące reagują na dotyk, więc nie trzeba ich mocno naciskać.

- Używaj opuszki palca, a nie jego czubka.

- Za każdym razem, gdy dotknięcie zostanie zarejestrowane, usłyszysz sygnał dźwiękowy.

- Należy upewnić się, że elementy sterujące są zawsze czyste, suche i nie są zasłonięte przez żadne przedmioty (np. naczynia kuchenne lub ściereczki). Nawet cienka warstwa wody może utrudniać działanie elementów sterujących.

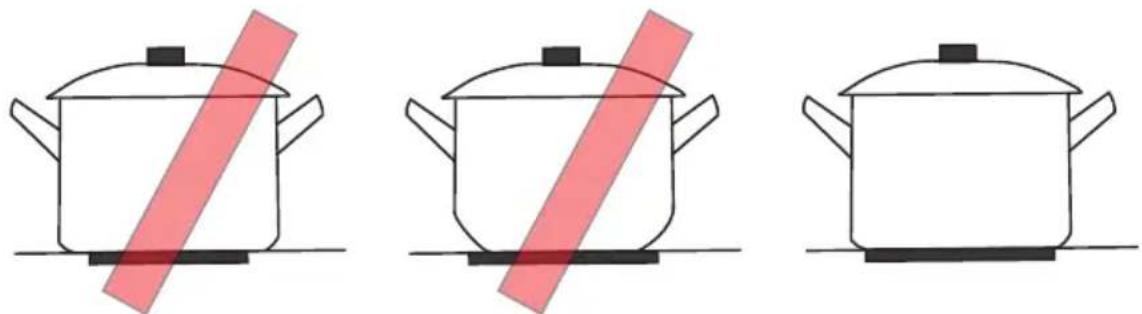

Wybór odpowiedniego naczynia do gotowania indukcyjnego.

Należy używać wyłącznie naczyń z dnem przystosowanym do gotowania indukcyjnego. Należy szukać symbolu indukcji na opakowaniu lub na dnie naczynia.

- Możesz sprawdzić, czy Twoje naczynie jest odpowiednie, przeprowadzając test magnesu. Jeśli magnes zostanie przyciągnięty, oznacza to, że naczynie nadaje się do indukcji.

- Jeśli nie masz magnesu

1. Wlej trochę wody do garnka, który chcesz sprawdzić.
2. Włączyć i odczekać 3 minuty, aby sprawdzić, czy woda się nagrzewa.

- Następujące materiały nie nadają się do użytku: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i produkty ceramiczne.

Nie używaj przyborów kuchennych z ząbkowanymi krawędziami lub zakrzywionym dnem.

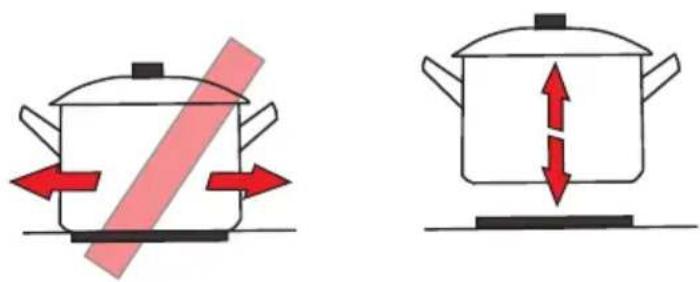

Zawsze podnos garnki z płyty indukcyjnej - nie przesuwaj ich, ponieważ mogą porysować szkło.

Korzystanie z płyty indukcyjnej

Przy pierwszym użyciu płyty grzewczej musimy ją odblokować, przytrzymując ikonę blokady.

ROZPOCZNIJ GOTOWANIE

1. Naciśnij i przytrzymaj przycisk ON/OFF
2. Umieść odpowiednie naczynie na wybranej strefie grzewczej.
3. Upewnij się, że dno garnka i powierzchnia pola grzejnego są czyste i suche.
4. Naciśnij przycisk wyboru strefy ogrzewania.
5. Ustaw poziom mocy, dotykając ikon „-” lub „+”.

KONIEC GOTOWANIA.

1. Przytrzymaj przycisk wyboru strefy grzewczej, którą chcesz wyłączyć.

2. Wyłącz element grzejny, ustawiając wartość mocy na „0”.

- Upewnij się, że wyświetlacz zasilania pokazuje „0”, a następnie „H”.

①

a następnie...

1. Wyłącz całą płytę grzewczą, przytrzymując przycisk „ON/OFF”.

Należy uważać na gorące powierzchnie!

Indukcyjna płyta grzewcza jest wyposażona w czujnik ciepła resztkowego - po gotowaniu i wyłączeniu indukcyjnej płyty grzewczej pojawi się litera „H”, która wskazuje, że strefa gotowania jest gorąca i istnieje ryzyko poparzenia. Litera „H” zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury.

Wyłączoną i chłodzoną płytę grzewczą można wykorzystać jako funkcję oszczędzania energii: Jeśli chcesz podgrzać inny garnek, użyj jeszcze gorącej strefy, umieszczając na niej garnek.

Funkcja zwiększania mocy

Dzięki funkcji Power Booster można zmaksymalizować moc strefy grzewczej na około 5 minut.

Aktywacja funkcji zwiększania mocy

- Dotknij przycisku wyboru strefy grzewczej, dla której chcesz aktywować Power Booster

- Naciśnij przycisk „+”, aby ustawić symbol „P”. Naciśnij przycisk „-”, aby natychmiast ustawić „P”. (jeśli wyświetlacz pokazuje „0”).

Po około 5 minutach funkcja Booster zatrzymuje się automatycznie, a pole grzejne przełącza się z powrotem na poziom mocy 9.

Anulowanie funkcji zwiększania mocy

- Aby wyłączyć funkcję Power Booster, należy ustawić inny poziom mocy grzania za pomocą przycisku „-”.

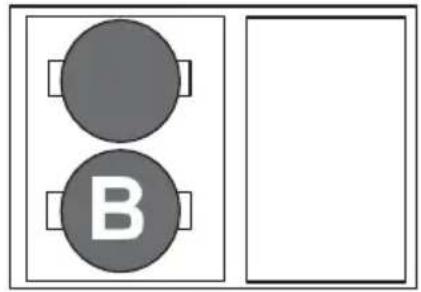

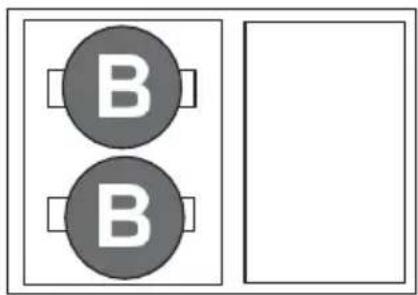

Limit bezpieczeństwa sieci dla funkcji Power Booster

Ogólnie rzecz biorąc, wszystkie strefy gotowania są wyposażone w funkcję Power Booster. Płyta grzewcza jest jednak podzielona na dwie grupy rozdziału mocy. Obsługa obu stref w grupie za pomocą funkcji Power Booster nie jest możliwa (patrz ilustracja). Jeśli funkcja Power Booster jest aktywna dla obu stref, są one automatycznie obsługiwane na poziomie mocy 9.

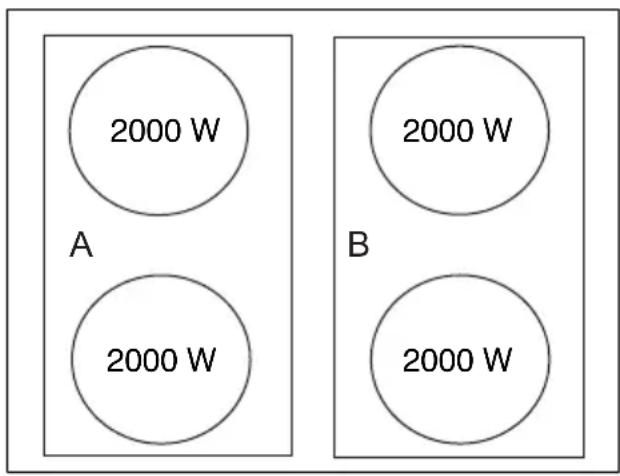

Grupa A Grupa B

Grupa A Grupa B

Funkcja Bridge (połączone strefy grzewcze) - Dwie sąsiadujące (ustawione pionowo) strefy grzewcze mogą współpracować ze sobą, tworząc jedną strefę grzewczą sterowaną za pomocą jednego suwaka. Aby aktywować funkcję, należy nacisnąć jednocześnie ikony dwóch stref grzewczych. Funkcja Bridge dotyczy stref grzewczych 1 i 2. Wskaźnik funkcjiBridge zaświeci się. Podświetlony zostanie również suwak regulacji mocy połączonych stref.

Aby wyłączyć tę funkcję, należy ponownie nacisnąć ikony stref ogrzewania.

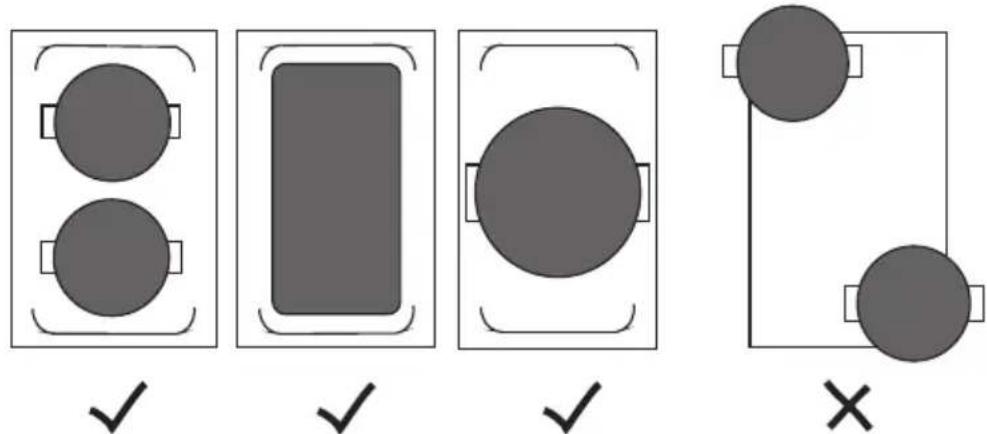

Przykłady odpowiedniego i nieodpowiedniego rozmieszczenia naczyń kuchennych:

Blokowanie elementów sterujących

- Elementy sterujące można zablokować, aby zapobiec ich niezamierzonemu użyciu (na przykład przypadkowemu włączeniu stref grzewczych przez dzieci).

Aby zablokować elementy sterujące:

Dotknij i przytrzymaj przycisk blokady.

Aby odblokować elementy sterujące, dotknij przycisku blokady i przytrzymaj go przez 3 sekundy.

Gdy płyta grzewcza znajduje się w trybie blokady, wszystkie elementy sterujące są wyłączone (z wyjątkiem przycisku ON/OFF). W sytuacji awaryjnej zawsze można wyłączyć płytę indukcyjną za pomocą przycisku ON/OFF. Jednak w następnej operacji należy najpierw odblokować płytę grzewczą.

Ustawienie timera z automatycznym wyłączaniem dla jednej lub wielu stref gotowania.

1. Dotknij przycisku wyboru strefy grzewczej i ustaw poziom mocy dla strefy grzewczej.
2. Jednocześnie przytrzymaj przyciski „-” i „+”. Timer można ustawić w zakresie od 1 do 99 minut.
3. Ustaw godzinę, dotykając przycisków „+” lub „-”.

Wskazówka: Jednokrotne naciśnięcie przycisku timera „-” lub „+” spowoduje zmniejszenie lub zwiększenie czasu o 1 minutę. Przytrzymanie przycisku „+” przyspiesza ustawienie czasu co 5 minut.

Anulowanie timera

Przytrzymanie przycisku „-” spowoduje anulowanie odliczania czasu.

Sterowanie okapem i oświetleniem z płyty indukcyjnej.

Funkcja dostępna w urządzeniach wyposażonych w system Connect 2H

Istnieje możliwość wyboru pomiędzy dwoma trybami sterowania okapem (automatycznym lub ręcznym).

Funkcja dostępna w urządzeniach wyposażonych w bezprzewodowy system sterowania

Po włączeniu płyty indukcyjnej poprzez naciśnięcie przycisku zasilania okap jest gotowy do pracy.

Tryb AUTOMATYCZNY

Gdy okap pracuje w trybie automatycznym, świeci się symbol „A” i symbol ⚙️. Prędkość okapu zmienia się automatycznie wraz ze zmianą poziomu mocy strefy gotowania, zgodnie z poniższą tabelą. Jeśli aktywowanych jest więcej niż jedno pole grzejne, prędkość okapu zmienia się w zależności od najwyższego poziomu mocy. Tryb aktywuje się poprzez naciśnięcie ikony „A”. Po wyłączeniu płyty indukcyjnej okap będzie działał jeszcze przez 5 minut z najniższą prędkością, zanim wyłączy się turbina okapu.

Poniższa tabela przedstawia odpowiednie prędkości silnika okapu dla każdego poziomu mocy płyty indukcyjnej.

Płyta indukcyjna - maks. moc	1~3	4~5	6~8	9~P
Prędkość okapu	1	2	3	4

Tryb RĘCZNY

Gdy okap działa w trybie ręcznym, symbol „A” jest wygaszony, a symbole 🌿️, „+” i „-” są podświetlone. Do zmiany prędkości okapu służą przyciski „+” i „-”. Moc okapu można regulować w zależności od potrzeb. Tryb jest aktywowany przez naciśnięcie ikony „A” lub przycisków „+” i „-”. Podświetlenie symbolu "A" lekko przygasa, symbole "+" i "-" świecą jaśniej.

Po wyłączeniu płyty indukcyjnej okap będzie działał jeszcze przez 5 minut z najniższą prędkością, zanim wyłączy się turbina okapu.

Oświetlenie okapu kuchennego

Naciśnij przycisk oświetlenia okapu 📋, aby włączyć lub wyłączyć oświetlenie okapu. Oświetlenie okapu można włączyć w trybie normalnym i automatycznym.

OSTRZEŻENIA!

Ochrona przed przegrzaniem

Zainstalowany czujnik temperatury jest w stanie monitorować temperaturę wewnątrz kuchenki indukcyjnej. W przypadku wykrycia zbyt wysokiej temperatury, kuchenka indukcyjna automatycznie przestanie działać.

Ostrzeżenie przed ciepłem resztkowym

Po pewnym czasie pracy kuchenki może pozostać ciepło resztkowe. Litera „H” służy jako ostrzeżenie, aby trzymać się od niej z daleka.

Ustawienia ogrzewania

Poniższe ustawienia są jedynie wskazówkami. Dokładne ustawienia będą zależeć od kilku czynników, w tym rodzaju naczynia i ilości składników. Poeksperymentuj z kuchenką indukcyjną, aby znaleźć ustawienia, które będą dla Ciebie najlepsze.

Ustawienia ogrzewania	Opis
1-2	- Delikatne podgrzewanie małych ilości żywności- Topiąca się czekolada, masło i szybko przypalające się naczynia- Delikatne gotowanie- Powolne nagrzewanie
3-4	- Ogrzewanie- Szybkie gotowanie
5-6	- Naleśniki
7-8	- Smażenie- Gotowanie makaronu
9-b	- Smażenie na dużym ogniu- Rozpalanie- Doprowadzanie zupy do wrzenia- Wrząca woda

Należy zachować ostrożność podczas smażenia, ponieważ olej i tłuszcze nagrzewają się bardzo szybko. W bardzo wysokich temperaturach olej i tłuszcze mogą ulec samozapłonowi, stwarzając poważne zagrożenie pożarem.

Środki ostrożności zapobiegające uszkodzeniu płyty.

- Uszkodzone naczynia kuchenne lub naczynia o szorstkim dnie (nieszkliwione żeliwo) mogą uszkodzić szklaną płytę grzejną.

- Jeśli na szklanej płycie znajduje się piasek lub inne materiały ścierne, może to spowodować uszkodzenie szklanej powierzchni.

- Nie upuszczaj żadnych przedmiotów (nawet małych) na szklaną płytę grzejną.

- Unikaj uderzania garnkami o krawędź szkła.

- Upewnij się, że urządzenie jest wentylowane zgodnie z instrukcjami producenta.

- Nie zostawiaj pustych garnków na płycie grzewczej.

- Należy unikać kontaktu cukru, plastiku lub folii aluminiowej z gorącymi strefami. Materiały te mogą spowodować pęknięcia lub uszkodzenie ceramiki szklanej podczas chłodzenia: Wyłącz urządzenie i natychmiast usuń odpowiednie materiały z gorących stref (Uwaga: ryzyko poparzenia!).

- Nie kładź żadnych przedmiotów na płycie grzewczej (Uwaga: ryzyko pożaru!).

- Nigdy nie umieszczaj gorącego naczynia w obszarze roboczym.

- Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że między zawartością szuflady a spodem urządzenia jest wystarczająco dużo miejsca (2 cm), aby zapewnić dobrą wentylację.

- Nie należy umieszczać łatwopalnych przedmiotów (np. aerozoli) w szufladzie pod płytą grzejną. Wszystkie pojemniki na sztućce muszą być wykonane z ognioodpornego materiału.

Dodatkowe środki ostrożności

• Upewnij się, że naczynie jest zawsze wyśrodkowane na polu grzejnym. Dno naczynia powinno w jak największym stopniu zakrywać element grzejny.
• Pola magnetyczne mogą wpływać na urządzenia elektroniczne. Osoby noszące rozrusznik serca powinny wcześniej skonsultować się ze sprzedawcą lub lekarzem
• Nie używaj garnków ani patelni wykonanych z plastiku lub aluminium: mogą się stopić w gorących strefach.
• Nigdy nie gasić pożaru woda. Wyłącz strefę grzejną. Ostrożnie stłumić płomienie pokrywką lub pokrywą naczynia do pieczenia itp.

UWAGA!

Podnieś naczynie, gdy chcesz je przenieść, aby zapobiec powstawaniu plam lub zadrapań na szklanej płycie grzewczej spowodowanych tariem.

UWAGA!

Używanie nieodpowiednich garnków i patelni lub wymiennych akcesoriów do podgrzewania naczyń nieindukcyjnych nie jest objęte gwarancją. Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia płyty grzewczej i jej otoczenia.

Odgłosy podczas gotowania indukcyjnego

Podczas korzystania z płyty indukcyjnej w naczyniu mogą występować różne dźwięki.

Odgłosy te zależą od konstrukcji i materiału, z którego wykonane jest dno naczynia.

- Brzeczenie

Brzęczenie pojawia się podczas gotowania przy wyższym ustawieniu mocy ze względu na ilość energii przekazywanej z płyty do naczynia. Brzęczenie zmniejsza się lub staje się cichsze po wybraniu niższego poziomu mocy na płycie.

- Trzaski

Dźwięk ten jest generowany, gdy naczynie jest wykonane z różnych warstw materiału. Hałas jest powodowany przez wibracje na styku różnych warstw materiału.

- Gwizdanie

Takie dźwięki występują zazwyczaj w przypadku naczyń składających się z wielu warstw materiału oraz gdy dwie sąsiadujące strefy grzejne są jednocześnie ustawione na maksymalną moc. Dźwięk gwizdka zmniejsza się lub staje się cichszy po wybraniu niższego poziomu mocy na płycie grzejnej.

- Kliknięcie

Przy niskich ustawieniach mocy obwody elektroniczne mogą wydawać dźwięki klikania.

- Buczenie

Po włączeniu wentylatora może być słyszalny brzęczący dźwięk. Wentylator ten chłodzi elektronikę podczas intensywnego użytkowania płyty. Przy wysokiej temperaturze wentylator działa nawet po wyłączeniu elementu grzejnego.

Problemy z działaniem płyty grzewczej

Element grzejny lub strefa gotowania nie działa:

• Płyta grzewcza nie jest prawidłowo podłączona do źródła zasilania.
• Przepalił się bezpiecznik.
• Sprawdź, czy blokada jest włączona.
• Przyciski są spryskiwane wodą lub smarem.
• Na przyciskach znajduje się obiekt.

Awaria jednej lub wszystkich stref:

• Funkcja ochronna została aktywowana.
• Aktywuje się, jeśli zapomnisz wyłączyć element grzejny.
• Funkcja ochronna jest również aktywowana, gdy jeden lub więcej przycisków dotykowych jest zakrytych.
• Garnek jest pusty, a dno przegrzane.

Ostrzeżenia / kody błędów

Po wykryciu określonej sytuacji informacje są wyświetlane na PANELU GŁÓWNYM za pomocą ikony z odpowiednim KODEM na PANELU NAGRZEWNICY. Grzałka z błędem jest wyłączona i nie można jej włączyć w stanie ostrzeżenia. Gdy wyświetlany jest komunikat ostrzegawczy, brzęczyk emituje dźwięk ostrzegawczy.

Usterka/Błąd	Wyświetlacze grzałck	Efekt w urządzeniu	Przywracanie normalnego stanu
Błąd mikrokontrolcra F0		Urządzenie wyłączone	----
Krótkie spięcie czujnika temperatury interfejsu użytkownika	FE	Urządzenie wyłączone	Gdy usterka zniknie
Obwód otwarty czujnika temperatury interfejsu użytkownika Ft		Urządzenie wyłączone	Gdy usterka zniknie
Temperatura interfejsu użytkownika	Fc	Urządzenie wyłączone	Gdy interfejs użytkownika temperatura < T
Błąd EEPROM	FH	Urządzenie wyłączone	----
Błąd ADC_Mux	FJ	Urządzenie wyłączone	Gdy usterka zniknie
Błąd Ext_Mux	FU	Urządzenie wyłączone	Gdy usterka zniknie
Błąd czułości klawiszy Fb		Urządzenie wyłączone	Gdy usterka zniknie
Błąd częstotliwości PWM	FC	Urządzenie wyłączone	Gdy usterka zniknie
Błąd poziomu PWM Fd		Urządzenie wyłączone	Gdy usterka zniknie
Poziom przycisków Wł.	FA	Urządzenie wyłączone	Gdy usterka zniknie
Błąd komunikacji, brak zasilania 1-fazowego.	F5	Grzałka wyłączona	Gdy usterka zniknie
Zwarcie czujnika temperatury grzałki F1		Grzałka wyłączona	Gdy usterka zniknie
Obwód otwarty czujnika temperatury grzałki F2		Grzałka wyłączona	Gdy usterka zniknie
Błąd czujnika temperatury grzałki 1 F7		Grzałka wyłączona	Gdy usterka zniknie
Błąd czujnika temperatury grzałki 2 F8		Grzałka wyłączona	Gdy usterka zniknie
Błąd napięcia grzałki F9		Grzałka wyłączona	Gdy usterka zniknie
Zwarcie czujnika temperatury jednostki zasilającej	F3	Grzałka wyłączona	Gdy usterka zniknie
Otwarty czujnik temperatury jednostki zasilającej F4		Grzałka wyłączona	Gdy usterka zniknie
Strata przejścia przez zero w sieci zasilającej F6		Grzałka wyłączona	Gdy usterka zniknie

1-FAZA

1 x 32A 220-240V\~

L(L1+L2) + N + GND

2-FAZA

2 x 16A 380-415V\~

L1+ L2 + N + GND

kolor kabla	połączenie
	1-FAZA	2-FAZA
żółto-zielony	GND ≡	GND ≡
brązowy	L(L2)	L2
czarny	L(L1)	L1
niebieski	N	N

Moc znamionowa przy 230V AC

„Zwiększona” moc przy 230V AC

Dane techniczne

Napięcie nominalne: 220 - 240 V 380 - 415 V

Częstotliwość nominalna: 50/60 Hz

Prąd znamionowy: 2 x 16 A

Maksymalna moc 7200 W

Po włączeniu funkcji Bridge maksymalna moc obu stref gotowania wynosi 3000 W.

Gdy oba pola A lub B są włączone w tym samym czasie (bez funkcji Bridge), łączna moc pół grzejnych spada do 3600 W.

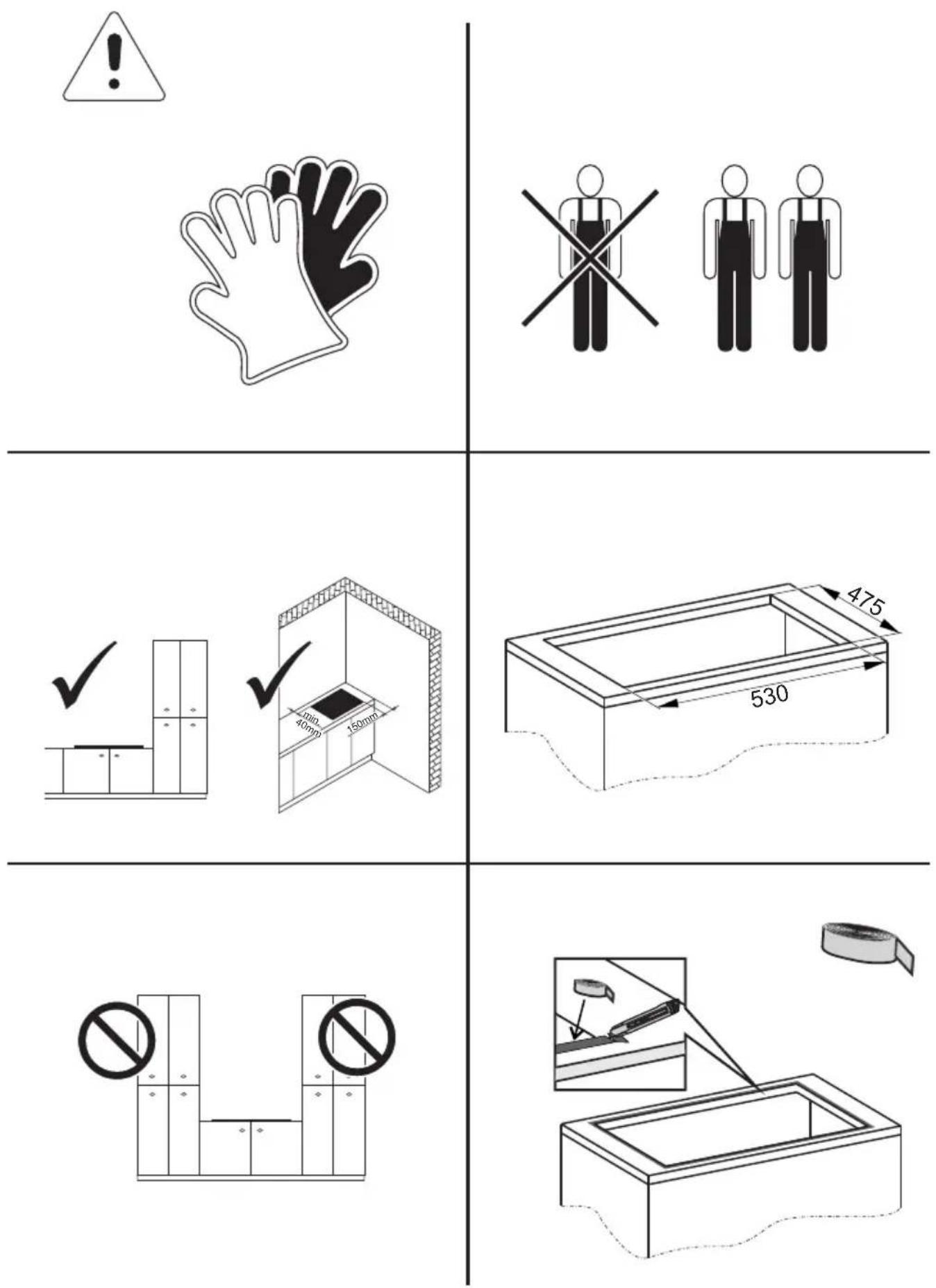

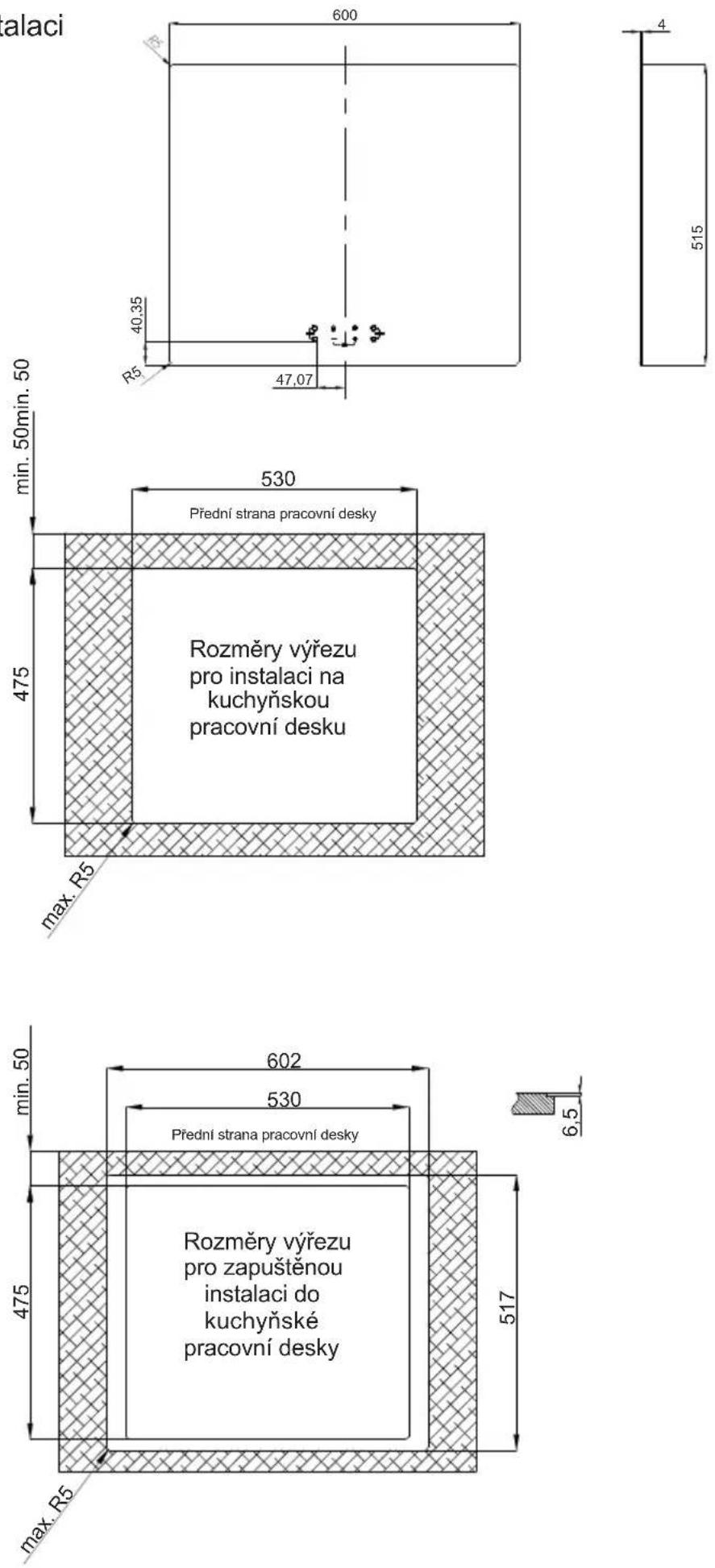

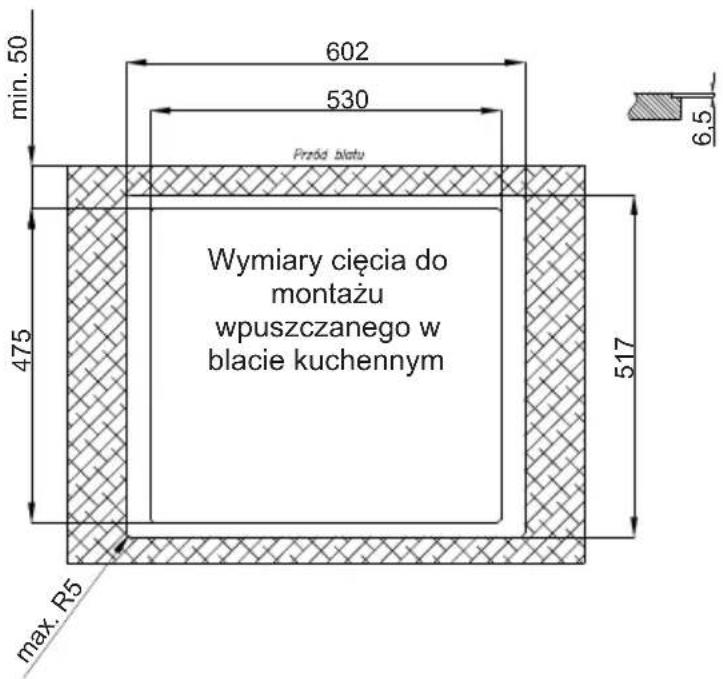

Schéma pro instalaci

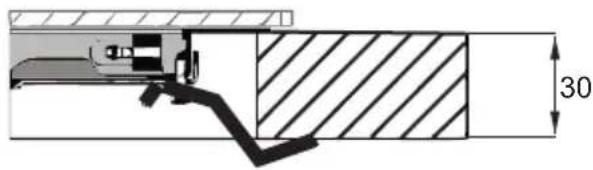

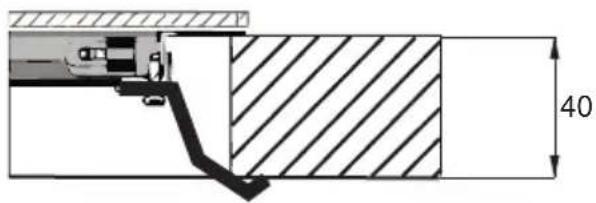

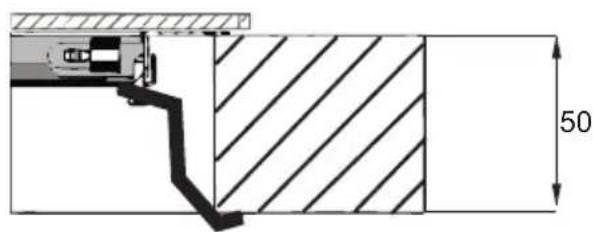

Způsob instalace závisí na tloušťce pracovní desky Spôsob inštalácie závisí od hrúbky pracovnej dosky Metoda montażu zależy od grubości blatu.

Oficjalny dystrybutor marki Kluge w Polsce:

RANKOR AGD, sp. z o. o.

Wincentego Styczyńskiego 22,

41-500 Chorzów

Polska

Serwis gwarancyjny i pogwarancyjny

tel: [phone]

email: [e-mail]

Sprzedaż części zamiennych:

tel: [phone]

email: [e-mail]

www.agd-rankor.pl
