TOC40242 - Piła Tryton - Bezpłatna instrukcja obsługi

Typ produktu	Piła łańcuchowa elektryczna
Model	TOC40242
Moc znamionowa	2400 W
Napięcie zasilania	230 V
Częstotliwość	50 Hz
Klasa ochronności	II
Prędkość łańcucha (bieg jałowy)	14 m/s
Czas hamowania hamulca przeciwodrzutowego	0,12 s
Średnia wibracja (EN 60745-2-13)	4,5 m/s²
Poziom ciśnienia akustycznego (LpA)	97 dB(A)
Poziom mocy akustycznej (LwA)	110 dB(A)
Podziałka łańcucha	9,53 mm
Grubość ogniwa napędowego	1,27 mm
Ilość ogniw napędowych	7
Pojemność zbiornika oleju	90 ml
Waga	6 kg
Długość prowadnicy	405 mm / 16"
Przeznaczenie	Cięcie drewna
Hamulec przeciwodrzutowy	Tak, czas zatrzymania 0,12 s
System smarowania łańcucha	Automatyczny, olej adhezyjny
Zalecany olej	Olej adhezyjny do łańcuchów pił
Wymagane wyposażenie ochronne	Okulary, ochronniki słuchu, rękawice, odzież ochronna
Gwarancja	Serwis PROFIX

Często zadawane pytania - TOC40242 Tryton

Jak prawidłowo zamontować łańcuch piły?

Przed montażem upewnij się, że urządzenie jest odłączone od sieci. Odkręć uchwyt mocowania prowadnicy i osłonę sprzęgła. Załóż prowadnicę na śrubę mocującą, a następnie umieść łańcuch na kole zębatym tak, aby krawędzie tnące były skierowane w kierunku pracy. Załóż osłonę sprzęgła i dokręć uchwyt. Napnij łańcuch za pomocą pierścienia naprężania – luz na środku prowadnicy powinien wynosić 3-4 mm.

Jak napiąć łańcuch?

Odłącz piłę od zasilania. Poluzuj uchwyt mocowania prowadnicy. Obróć pierścień naprężania łańcucha zgodnie z kierunkiem strzałki, aż łańcuch będzie dobrze dopasowany. Sprawdź napięcie – łańcuch powinien dać się odciągnąć na środku prowadnicy o 3-4 mm. Dokręć uchwyt mocowania.

Jak napełnić zbiornik oleju smarującego łańcuch?

Odkręć korek wlewu oleju (6). Napełnij zbiornik odpowiednim olejem adhezyjnym przez lejek, do poziomu widocznego w okienku kontrolnym (15). Zakręć korek. Używaj wyłącznie oleju przeznaczonego do smarowania łańcuchów pił – nie stosuj olejów odpadowych.

Co zrobić, gdy piła się nie uruchamia?

Sprawdź dopływ prądu do gniazdka oraz stan przedłużacza – czy nie jest uszkodzony lub odłączony. Jeśli piła nadal nie działa, skontaktuj się z autoryzowanym serwisem PROFIX.

Jak używać hamulca przeciwodrzutowego?

Hamulec uruchamiany jest automatycznie w przypadku odrzutu lub po naciśnięciu osłony dłoni (8) w przód. Aby sprawdzić działanie, uruchom piłę, a następnie naciśnij nadgarstkiem lewej ręki na dźwignię hamulca – łańcuch powinien zatrzymać się w ciągu 0,12 sekundy. Nie uruchamiaj piły przy zaciągniętym hamulcu.

Jakie oleje stosować do smarowania łańcucha?

Należy stosować wyłącznie oleje adhezyjne przeznaczone do smarowania łańcuchów pił łańcuchowych. Nie wolno używać olejów odpadowych, ponieważ mogą uszkodzić piłę i pogorszyć smarowanie.

Czy można ciąć tworzywa sztuczne lub metal tą piłą?

Nie. Piła jest przeznaczona wyłącznie do cięcia drewna. Używanie jej do cięcia tworzyw sztucznych, materiałów murowanych lub metali jest niezgodne z przeznaczeniem i może prowadzić do niebezpiecznych sytuacji oraz utraty gwarancji.

Jak często należy ostrzyć łańcuch?

Łańcuch należy ostrzyć, gdy zauważysz spadek wydajności cięcia lub wzrost oporu. Ostrzenie powinno być wykonywane wyłącznie przez wykwalifikowanego pracownika autoryzowanego serwisu. Zalecane jest użycie okrągłego pilnika o średnicy 4 mm, zachowując kąt boczny 85°, górny kąt cięcia 60° i kąt cięcia 30°.

Gdzie można naprawić piłę?

Naprawy gwarancyjne i pogwarancyjne wykonuje Serwis PROFIX. Należy kontaktować się z autoryzowanym punktem serwisowym. Przed wysyłką opróżnij zbiornik oleju. Podawaj numer katalogowy urządzenia z tabliczki znamionowej.

Jak przechowywać piłę po użyciu?

Przed przechowywaniem oczyść piłę, łańcuch i prowadnicę. Opróżnij zbiornik oleju. Przechowuj w suchym miejscu, z dala od dzieci. Najlepiej w oryginalnym opakowaniu, w pozycji poziomej, zabezpieczonej przed przewróceniem.

INSTRUKCJA OBSŁUGI TOC40242 Tryton

Instrukcja obsługi oryginalna

PIŁA ŁAŃCUCHOWA ELEKTRYCZNA....5

CS

Návod na obsluhu

ŘETĚZOVÁ ELEKTRICKÁ PILA....13

RO

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczac dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Należy unik ać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy,ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

może spowodować poważne obrażenia w ułamku sekundy.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy poz walać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.
i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.
j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.
k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.
1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.
m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.
b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

OSTRZEŻENIE! Piła łańcuchowa, ostrzeżenia dotyczące bezpieczeństwa –

Bezpieczeństwo osobiste:

a) Wszystkie części ciała należy trzymać z dala od łańcucha, gdy łańcuch pracuje. Przed przystąpieniem do pracy piłą łańcuchową, upewnij się, że łańcuch nie dotyka niczego. Chwila nieuwagi podczas obsługi piły łańcuchowe może spowodować uszkodzenie ciała lub splątanie odzieży z pilarką łańcuchową.
b) Zawsze trzymać piłę łańcuchową prawą ręką na tylnym uchwycie i lewą rękę na przednim uchwycie. Trzymanie piły łańcuchowej z odwróconą konfiguracją stron zwiększa ryzyko obrażeń i nie powinno być wykonywane.
c) Trzymać narzędzie za izolowane powierzchnie uchwytów, ponieważ łańcuch piły może skontaktować się z ukrytym okablowaniem lub własnym przewodem. Może się zdarzyć, że łańcuchy piły mogą stykać się z przewodami pod napięciem przeniesienie napięcia na metalowe części pilarki może spowodować porażenie prądem.
d) Nosić okulary ochronne i ochrony słuchu. Dodatkowe wyposażenie ochronne dla głowy, rąk, nóg i stóp jest zalecane. Odpowiednia odzież ochronna zmniejsza ryzyko obrażeń zranień latającymi odłamkami lub przypadkowego kontaktu z piłą łańcuchową.
e) Nie używać piły łańcuchowej na drzewie. Obsługa piły łańcuchowej, na drzewie może spowodować obrażenia.
f) Dbać o pewną postawę i używać piły łańcuchowej tylko stojąc na stałej, bezpiecznej i równej powierzchni. Śliskie lub niestabilne powierzchnie, takie jak drabiny może spowodować utratę równowagi lub kontroli piły łańcuchowej.
g) Podczas cięcia gałęzi, która jest pod napięciem należy być wyczulonym na jej sprężynowanie. Gdy napięcie włókien drzewnych zostanie zwolnione sprężynująca gałąż może uderzyć operatora i/lub wyrwać łańcuch spod kontroli.
h) Zachować szczególną ostrożność podczas cięcia krzewów i cienkich drzewek. Cienkie gałęzie mogą zaczepić się o łańcuch tnący i zostać odrzucone w kierunku operator lub wytrącić z równowagi.
i) Przenosić piłę łańcuchową za przedni uchwyt z wyłączoną piłą i z dala od ciała. Podczas transportu lub przechowywania piły łańcuchowej zawsze chowaj prowadnicę do pokrywy. Prawidłowa obsługa piły łańcuchowej zmniejszy prawdopodobieństwo przypadkowego kontaktu z ruchomą częścią piły łańcuchowej.
j) Postępować zgodnie z instrukcjami smarowania, napinania i wymiany akcesoriów. Zte naciągnięcie lub nasmarowanie łańcucha

może spowodować wzrost ryzyka przerwania go oraz zwiększy szansę na odrzut.

k) Utrzymywać uchwyty suche, czyste i wolne od oleju i smaru. Tłuste rączki są śliskie powodują utratę kontroli.
1) Używać piły tylko do cięcia drewna. Nie używać pilarki łańcuchowej niezgodnie z przeznaczeniem. Na przykład: nie używać piły łańcuchowej do cięcia tworzyw sztucznych, konstrukcji murowanych lub niedrewnianych materiałów budowlanych. Korzystanie z pilarki do pracy innej, niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
m) Zabezpieczyć materiał podczas cięcia. Pilarkę łańcuchową należy trzymać oburącz i dbać o stabilną pozycję. Lużne pnie i gałęzie należy unieruchomić za pomocą klamer, za pośrednictwem koźła lub innych dostosowanych do tego celu środków pomocniczych.

Przyczyny i zapobieganie odrzutu operatora

Odrzut może nastąpić, gdy nos lub końcówka prowadnicy dotknie obiektu, lub gdy drewno zaciśnie i pochwyci łańcuch podczas cięcia.

Kontakt ten w niektórych przypadkach może spowodować gwałtowną reakcję odwrotną, ciągnięcie prowadnicy górę i do tyłu w kierunku operatora.

Zakleszczenie piły łańcuchowej wzdłuż górnej prowadnicy może spowodować szarpnięcie piły w kierunku operatora.

Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką, które mogą doprowadzić do poważnych obrażeń. Nie należy polegać wyłącznie na elementach zabezpieczających pilarki łańcuchowej. Jako użytkownik piły łańcuchowej, należy wykonać kilka kroków, aby utzymać miejsce wolne od wypadku.

OSTRZEŻENIE!: Piłę należy mocno trzymać za pomocą obu rąk, przy czym kciuk i palce powinny obejmować uchwyty pilarki.

Utrzymywać pozycje ciała i ramion w celu umożliwiaenia przeciwdziałania siłom odrzutu. Siła odrzutu może być kontrolowana przez operatora, jeżeli zachowane są odpowiednie środki ostrożności. Nigdy nie puszczac piły łańcuchowej.

Nie należy pochylac się nad ciętym przedmiotem. Nie należy ciąć powyżej wysokości ramion.

Pomaga to uniknąć niezamierzonych końcówek i umożliwia lepszą kontrolę łańcucha w nieoczekiwanych sytuacjach.

Należy używać tylko części zamiennych i łańcuchów zalecanych przez producenta. Nieprawidłowe części zamienne i łańcuchy mogą spowodować pęknięcie łańcucha i / lub odbicia.

Postępuj zgodnie z zaleceniami producenta ostrzenia i konserwacji pilarki łańcuchowej. Zmniejszenie głębokości wysokości skrajni może prowadzić do zwiększenia siły odrzutu.

PRZEZNACZENIE I BUDOWA PILARKI ŁAŃCUCHOWEJ:

Piła przeznaczona jest tylko do cięcia drewna. Nie używać piły łańcuchowej niezgodnie z przeznaczeniem. Na przykład: nie używać piły łańcuchowej do cięcia tworzyw sztucznych, konstrukcji murowanych lub niedrewnianych materiałów budowlanych. Korzystanie z piły do pracy innej niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

UWAGA: Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych.

Każde użycie piły niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie piły dotyczy także konserwacji, składowania, transportu i napraw.

Piła może być naprawiana wyłącznie w punktach serwisowych wyznaczonych przez producenta. Piły zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione.

KOMPLETACJA:

• Piłq - 1 szt.
• Ostona tańcucha - 1 szt.
• Prowadnica- 1 szt. - Instrukcja obsługi- 1 szt.
  • Łańcuch- 1 szt. • Gwarancja- 1 szt.

WYKAZ ELEMENTÓW (rys. A-N str. 2-4):

1. Przewód zasilający 10. Prowadnica
2. Zrzejtużacza 11. Ostroga
3. Tylny uchwyt 12. Pierścień naprężania łańcucha
4. Włącznik 13. Uchwyt napreżania
5. Przycisk blokady włącznika 14. Ostona sprzęgła
6. Korek zbiornika oleju 15. Okienko do sprawdzania
7. Przedni uchwyt poziomu oleju
8. Hamulec przeciwodrzutowy 16. Ośłona łańcucha
   (osłona dłoni) 17. Śruba mocująca
9. Łańcuch piły 18. Koło zębate

DANE TECHNICZNE:

Napięcie znamionowe	230 V
Częstotliwość znamionowa	50 Hz
Znamionowy pobór mocy	2400 W
Klasa ochrony	II/☐
Prędkość łańcucha bez obciążenia	14 m/s
Czas hamowania hamulca przeciwodrzutowego	0,12 s
Średnia wibracja wg EN 60745-2-13 (tolerancja pomiaru K=1,5 m/s)	4,5 m/s ^2
Poziom ciśnienia akustycznego (LpA)	97 dB (A)
Poziom mocy akustycznej (LwA)	110 dB (A)
Tolerancja pomiaru K_LpA,bm , K3 dB (A)
Podziałka łańcucha	9,53 mm
Grubość ogniwa napędowego	1,27 mm
Ilość ogniw napędowych	7
Napełnienie zbiornika oleju	90 ml
Masa	6 kg
Długość prowadnicy	405 mm/16"

PRZYGOTOWANIE DO PRACY:

Piła łańcuchowa dostarczana jest w opakowaniu częściowo zmontowana. Po rozpakowaniu sprawdzić kompletność urządzenia i założyć niezmontowane elementy zgodnie z instrukcją.

UWAGA: Przed dokonaniem jakiegokolwiek montażu lub regulacji

należy upewnić się, że urządzenie jest odłączone od sieci.

■ Montaż i napreżanie łańcucha piły

OSTRZEŻENIE! Podłączyć do sieci elektrycznej dopiero po całkowitym montażu piły łańcuchowej. Przy obchodzeniu się z łańcuchem piły należy zawsze nosić rękawice ochronne.

• łańcuch piły (9) musi być tak zamontowany w prowadnicy (10), żeby krawędzie tnące noży skierowane były w kierunku pracy łańcucha (rys. B).
• Odkręcićchivojąnosłownąjparęgładnicy (13) (14) (rys C).
• Zamontować prowadnicę (10) na wystającą śrubę mocującą (17) i przesunąć ją w kierunku koła zębatego (18) napędzającego łańcuch (rys.D).
• Umieścić łańcuch piły (9) na kole zębatym (18) tak, aby zęby były skierowane do przodu. Ułożyć ogniwa łańcucha na kole zębatym. Starannie założyć łańcuch na prowadnicę (10) (rys.E).
• Założyć osłone sprzęgła (14) (rys.F) i lekko nakręcić uchwyt mocowania prowadnicy (13) pierłepnie dokręcić napreżania łańcucha (12) w kierunku strzałki (rys.G), aż do momentu, gdy łańcuch dobrze dopasuje się na całym obwodzie. łańcuch można uznać za napięty, jeżeli można go lekko odciągnąć na środku prowadnicy 3-4 mm (rys.H).

■ Napreżanie łańcucha piły

Przed rozpoczęciem piłowania włączyć piłę na 2-3 minuty, wyłączyć a następnie sprawdzić napięcie łańcucha. W razie konieczności napiąć łańcuch.

Napreżanie łańcucha należy skontrolować przed rozpoczęciem pracy oraz w przerwach w pracy, co ok. 10 minut. Przede wszystkim przy nowych łańcuchach piły należy liczyć się początkowo z samoczynnym luzowaniem.

Czas użytkowania łańcucha piły zależny jest w dużej mierze od wystarczającego smarowania i prawidłowego napreżenia.

Nie należy łańcucha piły napreżać, gdy jest on mocno rozgrzany, ponieważ po ochłodzeniu kurczy się on i przylega wtedy za mocno do prowadnicy.

■ Smarowanie łańcucha

UWAGA! Piła łańcuchowa nie jest dostarczona ze zbiornikiem napełnionym olejem do smarowania do łańcucha piły.

Ważne jest napełnienie olejem przed używaniem. Używanie piły łańcuchowej bez oleju adhezyjnego do smarowania łańcucha piły lub przy napełnieniu olejem poniżej znaku minimum prowadzi do uszkodzenia piły łańcuchowej.

Czas użytkowania i wydajność cięcia łańcucha zależy od optymalnego smarowania.

Nie wolno używać olejów odpadowych do smarowania piły łańcuchowej.

Napełnienie zbiornika oleju:

W celu napełnienia zbiornika olejem odkręcić korek wlewu oleju (6). Napełnić zbiorniczek olejem, wlewając go przez lejek. Zamknąć wlew, dokręcając mocno korek. Upewnić się, że brud nie trafia do pojemnika z olejem. Poziom oleju można sprawdzić przez okienko do sprawdzania poziomu oleju (15). Jeżeli piła ma być przez dłuższy czas nieużywana, należy opróżnić zbiornik oleju. Przed każdym transportem piły należy wylać olej.

Przed rozpoczęciem pracy z piłą należy sprawdzić funkcjonowanie smarowania łańcucha; piłę z prawidłowo zamontowaną częścią tnącą włączyć, trzymając ją w bezpiecznej odległości nad ziemią; jeżeli pojawi się ślad oleju, to smarowanie łańcucha jest bez zarzutu.

UWAGI:

• nie palić podczas nalewania oleju;
• nie napełniać zbiornika w pobliżu ognia;
• unikać kontaktu oczu z olejem;
• podczas napełniania zbiorniczka używać rękawic ochronnych;
• po napełnieniu zbiornika należy wytrzeć z piły ewentualne płamy oleju.

UWAGA: Nie wolno używać piły bez smarowania!

PRACA:

■ Uruchamianie

Należy przestrzegać odpowiedniego napięcia:

Napięcie źródła prądu musi być zgodne z danymi na tabliczce znamionowej urządzenia. Urządzenia oznaczone 230V mogą być zasilane z sieci 220 V.

Dozwolone jest stosowanie wyłącznie przedłużaczy posiadających atest. Przewód przedłużacza należy zabezpieczyć przed niekontrolowanym rozłączeniem za pomocą przewpodu zasilającego (2) zgodnie z rys. J.

■ Włączanie/wyłączanie

Trzymać piłę łańcuchową tak, jak opisane to w odcinku «Ostrzeżenia dotyczące bezpieczeństwa»

Sprawdzić czy dźwignia hamulca przeciwodrzutowego (8) znajduje się w tylnym położeniu (rys.I).

UWAGA! Uruchomienie piły z włączonym mechanizmem hamulca może spowodować uszkodzenie układu napędowego! Uszkodzenie powstałe w ten sposób nie podlega naprawom gwarancyjnym!

Nacisnąć kciukiem przycisk blokady włącznika (5), a następnie włącznik (4).

Przycisk blokady służy tylko do uniemożliwienia przypadkowego uruchomienia piły, który po włączeniu należy zwolnić.

Aby wyłączyć należy zwolnić przycisk włącznika (przycisk blokujący powraca do pozycji zamkniętej).

Po uruchomieniu piły należy sprawdzić działanie hamulca, które polega na naciśnięciu nadgarstkiem lewej ręki na dźwignię hamulca przeciwodrzutowego (8); po rozłączeniu napęd łańcucha powinien się gwałtownie zatrzymać.

UWAGA! Łańcuch piły rozpoczyna pracę od razu z dużą prędkością.

■ Hamulec przeciwodrzutowy/hamulec wybiegu

Piła jest wyposażona w hamulec łańcucha, który zatrzymuje łańcuch w ciągu 0,12 sekundy.

Hamulec zostanie uruchomiony w przypadku, kiedy:

• dojdzie do przesunięcia się do przodu ochronnej osłony dłoni (8) lub wskutek odrzutu.
• biegpily zostanie zatrzymany zwolnieniem włącznika (4).

Jeżeli hamulec łańcuchowy został uruchomiony w konsekwencji manipulowania przy osłonie ochronnej na dłoń, nie pozwól, aby silnik pracował zbyt długo. Natychmiast ustaw osłonę ochronną w standardowej pozycji. Przed przystąpieniem do dalszej pracy upewnij się, że hamulec działa poprawnie (manipulując przy osłonie na dłoń i zwalniając zapadkę).

UWAGA! Przed rozpoczęciem jakichkolwiek prac z piłą łańcuchową, należy sprawdzić prawidłowe funkcjonowanie hamulca łańcucha.

UWAGA! Przy zaciągniętym hamulcu nie wolno uruchamiać piły!

■ Praca piłą tańcuchową

Przed rozpoczęciem pracy:

Przed rozpoczęciem pracy i regularnie podczas piłowania należy przeprowadzać następujące kontrole:

• czy piła łańcuchowa jest w stanie bezpiecznego funkcjonowania.
• czy zbiornik oleju jest napełniony.

Wskaźnik napełnienia oleju należy przed pracą i regularnie podczas pracy kontrolować. Należy uzupełnić olej, gdy jego poziom osiągnął dolną krawędź w okienku. Napełnienie wystarcza na 15–40 minut, w zależności od przerw i intensywności pracy.

- czy łańcuch jest prawidłowo napreżony i naostrzony.

Napreżenie łańcucha podczas pracy należy, co 10 minut skontrolować.

Przede wszystkim przy nowych łańcuchach piły należy liczyć się z podwyższonym rozciąganiem.

Stan łańcucha piły wpływa w dużej mierze na wydajność piłowania. Tylko ostre łańcuchy chronią przed przeciążeniem.

• czy hamulec przeciwodrzutowy jest zwolniony i zagwarantowane jest jego funkcjonowanie.
• należy stosować odpowiednie osobiste wyposażenie ochronne. Używać okularów ochronnych i środków ochrony słuchu. Zaleca się też stosowanie pozostałych środków ochrony – głowy, rąk, nóg i stóp. Odpowiednia odzież ochronna zmniejsza ryzyko zranienia przez kawałki ciętych gałęzi lub w wyniku niezamierzonego kontaktu z łańcuchem piły.

Odbicie piły:

Pod pojęciem odbicia piły rozumie się nagłe uderzenie do góry i zwrotne będącej w biegu piły łańcuchowej, które mogą wystąpić przy dotknięciu końca prowadnicy do piłowanego materiału lub przy zablokowanym łańcuchu.

Gdy nastąpi odbicie piły, narzędzie reaguje w nieprzewidziany sposób i może spowodować ciężkie obrażenia ciała obsługującego lub osób stojących w obrebie piłowania.

W celu zapobiegania odbicia:

• piłę łańcuchową nasadzać tak płasko, jak to tylko możliwe,
• nigdy nie pracować lużnym, rozciągniętym lub bardzo zużytym łańcuchem piły,
• łańcuch piły ostrzyć jak to jest zalecane,
• nie należy nigdy pracować piłą powyżej wysokości ramion,
• nie należy nigdy pracować końcem prowadnicy,
• piłę łańcuchową należy trzymać zawsze mocno w obydwu rękach,
• należy uważać na właściwe napreżenie łańcucha.

Ogólne wskazówki postępowania:

Należy mocno trzymać piłę, przy czym kciuk i palce powinny obejmować uchwyty piły, trzymając obie ręce na pilarce. Zawsze

trzymać piłę łańcuchową prawą ręką na tylnym uchwycie i lewą rękę na przednim uchwycie (rys. K).

Przewód sieciowy zawsze prowadzić z tyłu urządzenia i zwracać uwagę, by znajdował się on poza strefa zasięgu piły i materiału obrabianego.

Przewód powinien być umieszczony w taki sposób, by nie mógł on się zakleszczyć między gałęziami i konarami.

Piłę łańcuchową używać tylko przy pewnej pozycji pracy. Trzymać piłę łańcuchowa lekko na prawo od ciała (rys. M).

Łańcuch musi znajdować się w biegu z całą prędkością przed kontaktem z drewnem. Przy tym używać ostroge (11) do podparcia piły łańcuchowej na drewnie. Podczas piłowania używać ostroge (11), jako dźwigni (rys. N).

Przy przecinaniu grubszych konarów lub pni położyć opór krążkowy zębaty na niższy punkt. W tym celu wyciągnąć piłę łańcuchową, aby zwolnić opór krążkowy i przyłożyć ponownie niżej. Przy tym nie należy wyjmować piły z cięcia. Nie naciskać podczas pracy siłą na łańcuch piły, lecz dać mu pracować wytwarzając ostrogą (11) lekki nacisk dźwigni.

Nigdy nie pracować piłą z wyciągniętymi rękami. Nie należy próbować piłowania w ciężko dostępnych miejscach lub stojąc na drabinie. Nie piłować nigdy powyżej wysokości ramion (rys.L).

Najlepsza wydajność piły osiągana jest, gdy prędkość łańcucha nie obniża się przez przeciążenie.

■ Ścinanie drzew

UWAGA! Należy nosić zawsze kask ochronny, aby być chronionym przed spadającymi gałęziami. Piłą łańcuchową można ścinać jedynie drzewa, których przekrój pnia jest mniejszy niż długość prowadnicy. Zabezpieczyć obręb pracy. Zważać na to, by w obrębie ścinania drzewa nie znajdowały się żadne osoby lub zwierzęta. Nigdy nie próbować wyciągnięcia zakleszczonej piły przy silniku pozostającym w ruchu. Używać klinów

drewnianych, aby zwolnić piłę łańcuchową.

Podczas wykonywania operacji przycinania gałęzi i ścinania drzewa przeprowadzanych przez dwie lub więcej osób jednocześnie, odstęp między osobą przycinającą gałęzie i osobą ścinającą drzewo powinien odpowiadać co najmniej podwójnej wysokości ścinanego drzewa.

Drzewa nie powinny być wycinane w sposób, który zagrażałby komukolwiek. Należy zwrócić uwagę, aby nikogo nie zranić, aby nie uszkodzić kabli zasilających i nie spowodować żadnych strat materialnych.

Jeżeli ścinane drzewo ma kontakt z kablem zasilającym, należy niezwłocznie zawiadomić o tym fakcie przedsiębiorstwo energetyczne.

Podczas prac na stokach i zboczach osoba obsługująca piłę powinna znajdować się powyżej ścinanego drzewa, gdyż drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie w dół.

Przed rozpoczęciem ścinania drzew należy zaplanować i w razie potrzeby utorować drogę ewakuacyjną. Droga ewakuacyjna powinna prowadzić z tyłu i po przekątnej do tyłu, przewidywanej linii upadku (patrz rys.).

Przed rozpoczęciem ścinania należy ocenić kierunek upadku drzewa. W tym celu należy wziąć pod uwagę naturalne pochylenie drzewa, lokalizację większych konarów, kierunek wiatru.

Drzewo należy oczyścić z brudu, usunąć kamienie, gwoździe, zszywki, drut i luźno zwisającą korę.

Rzaz podcinający:

Prostopadle do kierunku upadania drzewa wykonać w pniu nacięcie klinowe na głębokość 1/3 średnicy pnia. W pierwszej kolejności wykonać nacięcie poziome. Pozwoli to uniknąć zakleszczania się łańcucha lub prowadnicy podczas wykonywania drugiego cięcia.

Rzaz ścinający:

Rzaz ścinający wykonuje się po przeciwnej stronie rzazu podcinającego. Wykonać rzaz ścinający co najmniej 50 mm powyżej poziomego nacięcia rzazu podcinającego. Nie należy wykonywać zbyt głębokiego nacięcia. Pomiędzy nacięciami z dwóch stron powinien pozostać nieprzecięty fragment pnia, który będzie działać jak zawiać. Zawias zapobiega przekręcaniu się drzewa lub jego upadkowi w niewłaściwym kierunku. Nie przecinać zawiasu. Gdy nacięcie zbliży się do zawiasu, drzewo powinno zacząć upadać. Drzewo może nie upadać w pożądanym kierunku lub pochylić się do tyłu i blokować piłę. W takim przypadku należy przerwać cięcie i zastosować kliny z drewna, tworzywa lub z aluminium w celu otwarcia rzazu i zmiany kierunku padania drzewa. Przez wbicie klina w poziome wycięcie drzewo musi zostać doprowadzone do upadku.

Kiedy drzewo zacznie upadać należy wyjąć piłę z rzazu, wyłączyć ją i opuścić zagrożone miejsce zaplanowaną drogą ewakuacyjną. Należy uważać na spadające gałęzie i unikać potknięć.

■ Okrzesywanie

Okrzesywanie to usuwanie gałęzi ze ściętego drzewa. Podczas okrzesywania nie należy odcinać większych skierowanych ku dołowi konarów podtrzymujących drzewo. Pracę należy rozpocząć od odcinania mniejszych gałęzi. Napręzone gałęzie ciąć od dołu do góry, aby uniknąć zakleszczenia piły.

Przerzynka pnia to dzielenie ściętego drzewa na odcinki. Podczas przerzynki należy dbać o stabilną pozycję przy pracy i na równomierne rozłożenie wagi ciała na obie stopy. Jeżeli jest to możliwe należy podeprzeć drzewo konarami, belkami lub klinami. Należy postępować zgodnie z wskazówkami ułatwiającymi cięcie.

Należy przestrzegać następujących wskazówek bezpieczeństwa:

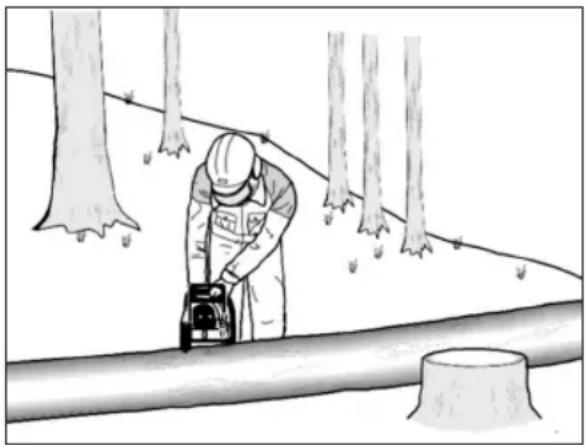

Pień odłożyć tak jak pokazane jest to na rysunku M i tak podeprzeć, by cięcie nie zamknęło się i nie zablokował łańcuch piły. Krótsze kawałki drewna przygotować przed przerzynaniem i umocować.

Ciąć jedynie przedmioty drewniane. Unikać kontaktu z kamieniami i gwoździami, które mogłyby zostać wyrzucone, uszkodzić piłę lub spowodować poważne obrażenia osoby obsługującej i osób znajdujących się w pobliżu.

Będącą w ruchu piłą nie dotykać płotów drucianych lub podłoża. Piła nie jest zdatna do wycinania cienkich gałęzi.

Cięcia wzdłużne należy przeprowadzać ze szczególną starannością, ponieważ nie można przy tym używać ostrogi (11).

Prowadzić piłę pod płaskim katem, aby uniknąć odrzutu piły.

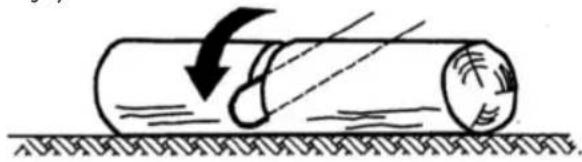

Jeżeli drzewo jest podparte wzdłuż całej długości (patrz rys.) należy ciąć od góry.

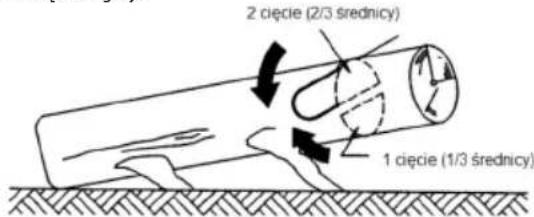

Jeżeli drzewo oparte jest tylko na jednym końcu (patrz rys.) należy przeciąć 1/3 średnicy pnia tnąc od dołu, a następnie wykonać cięcie kończące od góry.

Jeżeli drzewo oparte jest na obu końcach (patrz rys.) należy przeciąć najpierw 1/3 średnicy pnia tnąc od góry, a pozostałe 2/3 przeciąć od dołu, tnąc na wysokości rzazu.

Podczas pracy na zboczu (patrz rys.) należy zawsze stać powyżej drzewa. Aby zachować pełną kontrolę w momencie przecięcia. Pod koniec cięcia należy zredukować nacisk piłą na drewno cały czas mocno trzymając oba uchwyty piły. Nie dopuścić do zetknięcia się piły z podłożem. Po zakończeniu cięcia poczekać aż łańcuch się zatrzyma i dopiero wtedy wyjąć piłę z rzazu. Zawsze wyłączaj silnik przed przejściem od jednego drzewa do drugiego. Ze względu na niebezpieczeństwo potknięcia się należy uważać na pniaki, gałęzie, korzenie itd.

Ciecie drewna pod naprężeniem:

Przy cięciu będącego pod naprężeniem drewna, konarów istnieje podwyższone niebezpieczeństwo wypadku. Tutaj należy zachowywać najwyższą ostrożność. Takie prace powinny być wykonywane przez dobrze przeszkolonych fachowców.

Gdy drewno leży na obydwu końcach, najpierw przeciąć z góry (1.) jedna trzecia części przekroju przez pień a następnie przeciąć pień z dołu (2.) na tym samym miejscu, aby uniknąć wyrywania się i zablokowania piły (rys.0). Przy tym należy unikać kontaktu łańcucha piły z podłożem.

Gdy drewno leży tylko na jednym końcu, piłować najpierw z dołu (1.) jedna trzecia części przekroju do góry a następnie przeciąć pień na tym samym miejscu z góry (2.), aby uniknąć wyrywania się i zablokowania piły (rys.P).

Niewystarczające naoliwienie łańcucha:

Jeżeli po 20-sto minutowej pracy piłą łańcuchową ze zbiornika ubędzie tylko niewielka ilość oleju, przyczyną może być zapchany przewód olejowy w pilarce lub otwór w prowadnicy. W takiej sytuacji wymienione części należy wyczyścić.

Czyszczenie przewodu olejowego: można ściągnąć osłonę sprzęgła, w razie potrzeby odkręć śrubę mocującą.

KONSERWACJA:

Przed wszystkimi pracami konserwacyjnymi należy wyciągnąć wtyczkę z gniazda.

WSKAZÓWKA: Aby zapewnić długie i niezawodne

funkcjonowanie urządzenia, należy regularnie przeprowadzać następujące prace konserwacyjne.

Piłę łańcuchową należy regularnie kontrolować na widoczne braki tak, jak luźny czy wyciągnięty lub uszkodzony łańcuch pilarki, luźne zamocowania, zużyte lub uszkodzone części.

Przy demontażu łańcucha piły należy uważać, by ten został przedtem zwolniony z pierścienia napreżania łańcucha. Skontrolować, czy osłony i urządzenia ochronne nie są uszkodzone i prawidłowo zamontowane.

Niezbędne naprawy i prace konserwacyjne należy przeprowadzić przed użyciem piły łańcuchowej.

Jeśli piła łańcuchowa, mimo dokładnej i wszechstronnej kontroli produkcyjnej, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany punkt serwisowy.

Przed wysyłką piły łańcuchowej należy koniecznie opróżnić zbiornik oleju.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych koniecznie podawać numer katalogowy urządzenia zgodnie z danymi na tabliczce znamionowej.

■ Łańcuch tnący

Użycie tępego łańcucha tnącego spowoduje szybkie zużycie się piły, prowadnicy i zębatki napędowej, oraz może doprowadzić do zerwania łańcucha. Z tego powodu bardzo ważne jest odpowiednio wczesne naostrzenie łańcucha.

Ostrzenie piły może być wykonywane wyłącznie przez wykwalifikowanych pracowników autoryzowanego punktu serwisowego.

Odpowiednie kąty dla ostrzenia piły:

kąt boczny 85°

górny kąt cięcia 60°

kąt cięcia 30°

Do ostrzenia łańcucha należy użyć okrągłego pilnika o średnicy 4 mm.

■ Prowadnica łańcuchowa

Łożyska kulkowe powinny być, co jakiś czas przesmarowane specjalnym smarem. Przy pomocy aplikatora nanieś smarowidło do otworu umieszczonego w pobliżu nitu zębatki. Dolna część prowadnicy łańcuchowej jest narażona na stosunkowo duże zużycie, dlatego należy ją obracać po każdym naostrzeniu łańcucha, aby zapewnić jej równomierne zużycie. Jednocześnie należy wyczyścić rowki i otwory.

WYMIANA ŁAŃCUCHAPIŁYIODWRACANIEPROWADNICY:

Skontrolować łańcuch piły i prowadnicę według punktu „Napreżanie łańcucha piły”.

Rowek prowadzący prowadnicy zużywa się z czasem. Przy wymianie łańcucha piły przekręcić prowadnicę, o 180°, aby zrównać zużycie.

Przemontować krzywkę naprężania łańcucha na prowadnicy. Skontrolować koło łańcucha. Gdy jest ono ze względu na wysokie obciążenie zużyte lub uszkodzone, musi zostać wymienione w autoryzowanym punkcie.

■ Zębatka napędowa

Jeżeli ząbki zębatki napędowej są w jakimkolwiek stopniu zużyte, należy ją wymienić. Zębatkę napędową wymieniaj po każdej drugiej wymianie łańcucha.

■ Szczotki

Z chwilą, kiedy zużyciu ulegną szczotki, urządzenie wyłączające szczotek automatycznie zatrzyma silnik. Wymiana szczotek może być przeprowadzona wyłącznie przez wykwalifikowanego pracownika autoryzowanego punktu serwisowego. Zaleca się przeprowadzenie przy tej okazji całkowitej kontroli stanu technicznego piły łańcuchowej.

CZYSZCZENIE I PRZECHOWYWANIE:

Obudowę piły łańcuchowej z tworzywa sztucznego czyścić miękka szczotka i czysta szmatka. Nie wolno używać wody, rozpuszczalników lub środków polerskich. Należy usunąć wszystkie zanieczyszczenia, przede wszystkim ze szczelin wentylacyjnych silnika.

Po czasie używania od 1 do 3 godzin zdemontować pokrywę, prowadnicę i łańcuch i oczyścić szczotka.

Obszar pod pokrywa, koło łańcucha i umocowanie prowadnicy należy oczyścić szczotką z wszelkich przylegających zanieczyszczeń.

Rozpylacz oleju oczyścić czystą szmatką.

W przypadku, gdy piła łańcuchowa ma być dłuższy czas składowana, należy oczyścić łańcuch i prowadnicę.

Piłę łańcuchową należy składować w bezpiecznym suchym miejscu i

poza dostępem dzieci.

Aby zapobiec wyciekowi, należy odłożyć urządzenie w pozycji poziomej i zabezpieczyć przed przechyleniem.

Piłę można przechowywać w opakowaniu, w którym została ona dostarczona, należy jednak uprzednio całkowicie opróżnić zbiornik oleju.

■ Usuwanie usterek

Typowe usterki:

Piła się nie włącza. Sprawdzić dopływ prądu do gniazdka. Sprawdzić, czy przedłużacz nie jest odłączony lub uszkodzony. Jeżeli piła dalej nie działa należy skontaktować się z autoryzowanym serwisem.

Duży hałas silnika. Silnik albo szczotki węglowe są uszkodzone.

Olej nie smaruje łańcucha. Sprawdzić poziom oleju. Wyczyścić wszelkie zabrudzenia i udrożnić otwór w prowadnicy.

TRANSPORT:

Urządzenie transportować i składować w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się do wewnątrz obudowy mogą uszkodzić silnik.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

ul. Marywilska 34,

03-228 Warszawa

PIKTOGRAMY:

Objaśnienie ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu :

«Ostrzeżenie! Przed uruchomieniem przeczytać instrukcję obsługi!»

«Nosić środki ochrony słuchu!»

«Nosić okulary ochronne! »

«Nosić rękawice ochronne! »

«Nie wystawiać na deszcz! Chronić przed wilgocią! »

«Usuń wtyczkę z gniazdka natychmiast, gdy przewód jest uszkodzony lub przecięty!»

«UWAGA! Ryzyko odrzutu przy dotknięciu - obrabianego materiału końcówką prowadnicy!»

«OSTRZEŻENIE! Piłę należy mocno trzymać za pomocą obu rąk.»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia. Obrazki, podane w instrukcji obsługi, są przykładowymi i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM.

• Návod na obsluhu - 1 ks.

- Retěz - 1 ks.

(PL) Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(PL) Piła łańcuchowa elektryczna (RO) Ferăstrău electric cu lanț (CS) Retëzová elektrická pila (HU) Elektromos láncfûrész

TRYTON TOC40242

MIL-KW09-405(D)-1

(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2000/14/WE (Dz.U. L 162 z 3.7.2000 z późn. zm.) (Urządzenia podlegające wyłącznie oznakowaniu hałasu. Ocena zgodności: Załącznik V)oraz w rozporządzeniu MG z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz.U. z 2005 r., Nr 263, poz. 2202 z późn. zm.), zgodnie, z czym został(y) poddany(e) procedurze oceny zgodności określonej wg § 10 ww. rozporządzenia, w której określono:- zmierzony poziom mocy akustycznej dla typu urządzenia (zLwa), - gwarantowany poziom mocy akustycznej produkt (glwa). 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110);

(PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

Pełnomocnik Zarządu ds. Certyfikacji
