DED7538 - Lutownica DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Lutownica
Model	DED7538
Marka	DEDRA
Moc	40 W
Zakres temperatury	200-450 °C
Napięcie zasilania	230 V ~ 50 Hz
Rodzaj końcówki	Wymienna, stożkowa (standard)
Czas nagrzewania	ok. 60 s
Regulacja temperatury	Pokrętło regulacyjne
Wskaźnik LED	Tak, sygnalizacja zasilania i nagrzewania
Wymiary (dł. x szer. x wys.)	250 x 80 x 60 mm
Waga	0,3 kg
Długość przewodu	1,5 m
Materiał obudowy	Tworzywo termoutwardzalne
Akcesoria w zestawie	Podstawka, końcówka zapasowa, gąbka do czyszczenia
Funkcja wyłączania automatycznego	Nie
Klasa izolacji	II
Tryb pracy	Ciągły
Zastosowanie	Lutowanie elementów elektronicznych, naprawy
Kraj pochodzenia	Chiny

Często zadawane pytania - DED7538 DEDRA

Jak wymienić końcówkę lutownicy DED7538?

Aby wymienić końcówkę, najpierw wyłącz lutownicę i odczekaj, aż ostygnie. Następnie odkręć nakrętkę mocującą, wyjmij starą końcówkę i włóż nową, dokręcając nakrętkę. Upewnij się, że końcówka jest dobrze osadzona.

Jak ustawić odpowiednią temperaturę?

Temperaturę reguluje się pokrętłem na rękojeści. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć temperaturę, przeciwnie, aby zmniejszyć. Zalecana temperatura dla cyny bezołowiowej to 350-400 °C, dla ołowiowej 250-300 °C.

Czy lutownica DED7538 ma automatyczne wyłączanie?

Nie, model DED7538 nie posiada funkcji automatycznego wyłączania. Należy pamiętać o wyłączeniu lutownicy po zakończeniu pracy, aby zapobiec przegrzaniu i pożarowi.

Jak czyścić końcówkę lutownicy?

Po każdym lutowaniu wycieraj końcówkę o wilgotną gąbkę dołączoną do zestawu. Unikaj używania papieru ściernego, który uszkodzi powłokę. Regularnie cynowaj końcówkę świeżą cyną, aby przedłużyć jej żywotność.

Jaką moc ma lutownica DED7538?

Moc lutownicy DED7538 wynosi 40 W, co jest wystarczające do lutowania elementów elektronicznych i przewodów o średnicy do 2 mm.

Czy mogę używać lutownicy do naprawy samochodowych instalacji?

Tak, lutownica DED7538 nadaje się do lutowania przewodów i drobnych połączeń w instalacjach samochodowych, ale nie jest przeznaczona do lutowania dużych powierzchni blachy.

Jak przechowywać lutownicę?

Po ostygnięciu przechowuj lutownicę w suchym miejscu, najlepiej w oryginalnym opakowaniu lub na podstawce. Unikaj wilgoci i kurzu. Okresowo sprawdzaj stan przewodu i wtyczki.

Czy można regulować temperaturę podczas pracy?

Tak, pokrętło regulacji temperatury działa w czasie rzeczywistym. Możesz płynnie dostosowywać temperaturę nawet podczas użytkowania, ale zachowaj ostrożność, aby nie dotknąć gorących elementów.

Dlaczego końcówka lutownicy czernieje?

Czernienie końcówki wynika z przegrzania lub braku cynowania. Aby temu zapobiec, nie utrzymuj lutownicy zbyt długo w jednym miejscu i regularnie cynowaj końcówkę. Jeśli już sczerniała, wyczyść ją specjalną pastą do czyszczenia końcówek.

Gdzie znaleźć schemat elektryczny lutownicy DED7538?

Schemat elektryczny można znaleźć w instrukcji obsługi dołączonej do produktu. Jeśli jej nie masz, pobierz bezpłatnie z notice-facile.com lub skontaktuj się z producentem.

INSTRUKCJA OBSŁUGI DED7538 DEDRA

Lutownica transformatorowa

Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki

Ostrzeżenie: Gorące powierzchnie/ Upozornění: Horký povrch/ Varovanie: Horúci povrch/ Jspéjimas: Karštas paviršius/ Brīdinājums: Karsta virsma/ Figyelmeztetės: Forró levegő/ Avertizare: Aer fierbinte/ Warnung: Heiße luft

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Kompletacja urządzenia

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych

14. Wykaz części do rysunku złożeniowego

15. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia zone symbolem i Wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

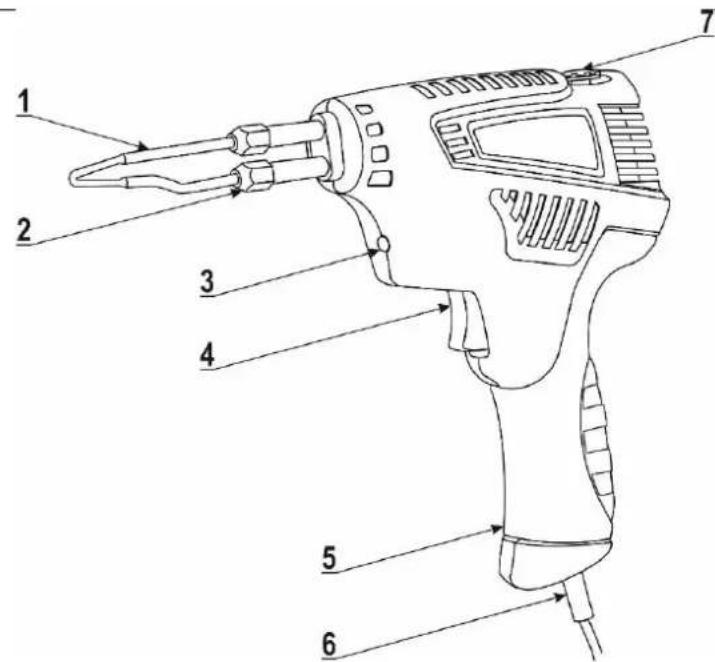

Rys. A: 1. Grot, 2. Nakrętka grotu, 3. Lampka, 4. Włącznik, 5. Rękojeść, 6. Przewód zasilający, 7. Pokrętło nastaw temperatury

3. Przeznaczenie urządzenia

Urządzenie przeznaczone jest do spajania elementów metodą lutowania miękkiego za pomocą spoiwa lutowniczego. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Czas grzania: 12s. Czas odpoczynku: 48s. Urządzenie może być użytkowane tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.Unikać wilgoci.

1. Dane techniczne

Model	DED7538
Napięcie sieci [V]	230 ~
Częstotliwość sieci [Hz]	50
Moc max. [W]	200
Max. temperatura nagrzewania grota [°C]	~600
Klasa ochronności	II
Zakres temperatur dla nastaw:
Tryb A [°C]	70-200
Tryb B [°C]	200-350
Tryb C [°C]	350-500

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed przystąpieniem do pracy należy upewnić się czy kabel zasilający i grot urządzenia są w dobrym stanie technicznym. Sprawdź czy, grot lutowniczy jest wsunięty do oporu a nakrętki dokręcone.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

W celu uruchomienia lutownicy podłącz kabel sieciowy z wtyczką (Rys. B, 9) do gniazda 230.V. Wciśnij przycisk włącznika (Rys.A, 4), aby włączyć urządzenie, zwolnij przycisk włącznika aby wyłączyć urządzenie. Przestrzegaj czasów pracy, aby wydłużyć żywotność grota lutowniczego.

9. Użytkowanie urządzenia

Przed rozpoczęciem pracy:

• Pocynuj grot lutowiem z zawartością topnika, zapobiegnie to powstawaniu tlenków na jego powierzchni i przedłuży jego żywotność.
• Oczyć powierzchnie elementów, które będą lutowane.
• Za pomoca pokrętła (Rys.A.7) ustaw odpowiednią nastawę temperatury pracy, zgodnie z przeznaczeniem.
  A: 70-200°C - przeznaczenie: lutowanie / wycinanie w plastiku, wycinanie w styropianie;
  B: 200-350°C - przeznaczenie: lutowanie elementów elektronicznych;
  C: 350-500°C - przeznaczenie: wypalanie w drewnie;
• Wciśnij przycisk włącznika (Rys.A, 4), aby rozpocząć grzanie grota (zapali się lampka, Rys. A, 3).
• Przyłoż grot lutownicy (Rys. A, 1) do elementu, który ma zostać przylutowany.
• Podaj niezbędną ilość lutowia do wykonania połączenia.
• Po przylutowaniu elementu zwolnij przycisk włącznika.
• Pozostaw tak wykonane połączenie do ostygnięcia.
• Oczyć grot przy pomocy nasączonej gąbki.
  Pamietaj! Urządzenie nie jest przeznaczone do pracy ciąglej! Maksymalny czas pracy wynosi 12 s, po czym przerwij pracę, na czas 48 s.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Weryfikuj stan techniczny urządzenia, zwracaj szczególną uwagę na przewód zasilający a także obudowę urządzenia. Grot lutowniczy zawsze czyść gąbką, w przeciwnym wypadku tlenki i związki węgla wytwarzane podczas lutowania mogą go uszkodzić. Przy ciągłym użytkowaniu, przynajmniej raz w tygodniu odłącz grot i usuwaj znajdujące się na nim tlenki.

Nie usuwaj tlenków z grota pilnikiem.

Jeśli na pokrytej cyną części grota występuje czarny nalot(tlenek), użyj nowej cyny i oczyścić grot gąbką. Powtarzaj do całkowitego usunięcia nalotu. Jeśli grot jest zdeformowany albo skorodowany wymień go na nowy.

Wymiana grota

Przed rozpoczęciem wymiany grota należy wyjąć wtyczkę z gniazdka elektrycznego i poczekać na ęcie narzędzia.

Podczas pracy grot może ulec przepaleniu. W takim wypadku należy przerwać pracę i niezwłocznie wymienić grot na nowy. Aby wymienić grot, odkręć dwie nakrętki (Rys.A, 2), a następnie wysuń zużyły grot. W miejsce starego grota włóż nowy i mocno dokręć nakrętki. Sprawdź czy nakrętki dobrze blokują grot by nie wypadł podczas pracy.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Kompletacja urządzenia

1. Lutownica transformatorowa -1 szt,

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego

DED7538 (Rys. B)

Numer	Nazwa części	Numer	Nazwa części
1	Grot	9	Przewód zasilający
2	Nakrętki grota	10	Osłona przewodu
3	Podkładka izolująca	11	Przyłącze
4	Transformer	12	Płytka nastawy temperatury
5	Pokrętło nastawy temperatury	13	Przyłącze
6	Obudowa	14	Włącznik
7	Obudowa	15	Dźwignia włącznika
8	Śruba	16	Płytka drukowana LED

Karta gwarancyjna

na

Lutownica transformatorowa

Nr katalogowy: DED7538 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy:

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Lutownica transformatorowa	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/łub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

6. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
7. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgioszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
