Typ produktu	Składany przenośny panel słoneczny
Model	SP200
Marka	Navitel
Moc panelu słonecznego	200 W
Efektywność energetyczna	Do 22%
Wyjście USB-A	5V/3,4A, 9V/2,5A, 12V/2A (max. 24 W)
Wyjście USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A (max. 45 W)
Wyjście Anderson 30A	30A / 200 W max.
Wymiary po rozłożeniu	2440 × 540 × 25 mm
Wymiary po złożeniu	540 × 580 × 60 mm
Waga	6,9 kg
Typ ogniw	Monokrystaliczne
Zawartość zestawu	Panel słoneczny, instrukcja obsługi, karta gwarancyjna
Zastosowanie	Ładowanie przenośnych elektrowni i urządzeń elektronicznych
Kompatybilne elektrownie	NAVITEL NS300/NS500/NS1000
Klasa ochrony	IPX4 (odporny na zachlapanie) – nie podano, ale typowo
Temperatura pracy	-10 °C do 60 °C (szacowana)

Często zadawane pytania - SP200 Navitel

Czy mogę używać Navitel SP200 do ładowania mojego smartfona?

Tak, podłącz smartfon za pomocą kabla USB (nie wchodzi w skład zestawu) do wyjścia USB-A lub USB-C. Wyjście USB-C dostarcza do 45 W, odpowiednie do szybkiego ładowania.

Jak długo trwa pełne naładowanie elektrowni takiej jak NS1000?

Czas ładowania zależy od nasłonecznienia. Przy optymalnym nasłonecznieniu (ok. 1000 W/m²) i idealnym kącie panel może dostarczyć do 200 W. Elektrownia NS1000 o pojemności 1000 Wh teoretycznie potrzebowałaby około 5 godzin (1000 Wh / 200 W = 5 h).

Czy mogę ładować kilka urządzeń jednocześnie?

Tak, możesz jednocześnie korzystać z wyjść USB-A, USB-C i Anderson. Należy jednak pamiętać, że całkowita moc jest ograniczona do 200 W.

Czy panel słoneczny jest wodoodporny?

Panel jest odporny na zachlapanie (IPX4), ale nie powinien być narażany na ulewny deszcz lub zanurzenie. W przypadku wilgoci przechowuj go w suchym miejscu.

Jak czyścić panel słoneczny?

Wyczyść powierzchnię miękką, wilgotną szmatką i łagodnym środkiem czyszczącym. Nie używaj środków ściernych ani twardych szczotek, aby uniknąć zarysowań.

Czy mogę używać panelu przy pochmurnym niebie?

Tak, ale moc jest zmniejszona. Przy silnym zachmurzeniu wydajność może spaść do 10-25% mocy nominalnej. Aby uzyskać najlepsze rezultaty, używaj go w bezpośrednim świetle słonecznym.

Jakie kable są potrzebne do podłączenia do elektrowni?

Do gniazda Anderson wymagany jest specjalny kabel Anderson 30A. Odpowiedni kabel nie jest dołączony do zestawu, proszę zakupić osobno.

Jak prawidłowo złożyć panel?

Złóż panel w odwrotnej kolejności rozkładania. Uważaj, aby nie zgiąć ogniw słonecznych. Złożony panel można schować w dołączonym etui.

Czy mogę podłączyć panel za pomocą przedłużacza?

Tak, ale użyj odpowiedniego przedłużacza o wystarczającym przekroju (co najmniej 2,5 mm²) i utrzymuj krótką długość, aby uniknąć strat napięcia.

Jaka jest maksymalna moc wyjściowa złącza Anderson?

Złącze Anderson 30A może dostarczyć do 200 W przy 19 V (maks. 30 A). Rzeczywista moc zależy od nasłonecznienia.

INSTRUKCJA OBSŁUGI SP200 Navitel

Drogi kliencie! Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL SP200 to składany przenośny panel słoneczny o mocy 200 W. Urządzenie posiada różne funkcje opisane w niniejszej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

Specyfikacja

Typ Monokrystaliczny panel słoneczny
Moc panelu słonecznego 200 W
Sprawność energetyczna Do 22 %
Wyjście USB-A 5V/3.4A, 9V/2.5A, 12V/2A 24W max.
Wyjście USB-C 5V/3A, 9V/3A, 12V/3A, 15V/3A 45W max.
Wyjście Anderson 30A 19V/1	1.1A 200W max.
Wymiary rozłożone 2440*5	40*25 mm
Wymiary po złożeniu 540*580*60 mm
Waga 6.9 kg

Zawartość opakowania

• Przenośny panel słoneczny NAVITEL SP200
• Instrukcja obsługi
  • Karta gwarancyjna

⚠ Elektrownia, telefony, kable do ładowania telefonów i inny sprzęt nie są dołączone i należy je kupić osobno.

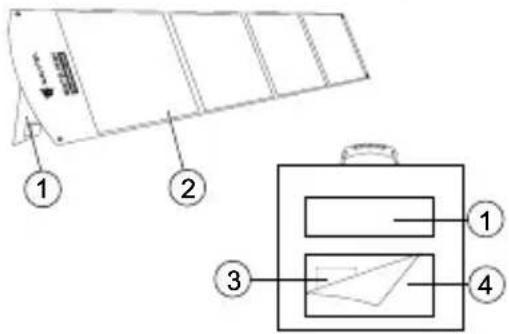

Wygląd panelu słonecznego

Wygląd kontrolera mocy

1. Składany nacisk
2. Elementy panelu monokrystalicznego
3. Sterownik mocy

4. Kieszeń do przechowywania sterownika mocy i przewodów

5. Złącze Andersona 30A

6. Wskaźnik LED
7. Złącze wyjściowe USB-C
8. Złącze wyjściowe USB-A

Ładowanie urządzeń elektronicznych

Kolejność ładowania:

1. Rozłóż panel słoneczny, otwórz ograniczniki i umieść panel w bezpośrednim świetle słonecznym.
2. Otwórz kieszeń zawierającą sterownik mocy.
3. Aby naładować przenośną elektrownię, podłącz panel słoneczny do odpowiedniego gniazda elektrowni za pomocą kabla Anderson 30A.
4. Aby bezpośrednio ładować inne urządzenia, podłącz je do panelu za pomocą odpowiedniego kabla USB (brak w zestawie) przez port USB-A lub USB-C.
5. Podczas ładowania trzymaj ładowarkę w chłodnym miejscu. Umieść go pod panelem słonecznym, w kieszeni na panel słoneczny lub w cieniu, aby uniknąć przegrzania.

⚠ Ważny! Szybkość ładowania zależy od intensywności nasłonecznienia oraz położenia panelu względem kąta padania promieni słonecznych. Dostosuj położenie panelu zgodnie z położeniem słońca.

Składany panel słoneczny to zalecane akcesorium do przenośnych elektrowni NAVITEL NS300/NS500/NS1000. Więcej informacji można znaleźć na stronie www.navitel.com.

PL

Środki ostrożności

• Nie narażaj urządzenia na silne obciążenia mechaniczne.
• Nie demontuj urządzenia ani nie naprawiaj go samodzielnie.
• Nie wystawiaj urządzenia na działanie wilgoci, ognia lub wysokich temperatur. Wystawienie na działanie ognia lub wysokich temperatur może skrócić żywotność urządzenia, spowodować pożar lub wybuch.
• Trzymaj dzieci z dala od urządzenia.
