Typ produktu	Składany przenośny panel słoneczny
Model	SP120
Marka	Navitel
Moc panelu słonecznego	120 W
Efektywność energetyczna	Do 22%
Typ ogniw	Monokrystaliczne
Wyjście USB-A	5V/3.4A, 9V/2.5A, 12V/2A (maks. 24 W)
Wyjście USB-C	5V/3.4A, 9V/3A, 12V/3A, 15V/3A (maks. 45 W)
Wyjście Anderson	30A (19V/6.31A, maks. 120 W)
Wymiary (rozłożony)	1905 × 470 × 25 mm
Wymiary (złożony)	470 × 435 × 50 mm
Waga	4,7 kg
Zawartość zestawu	Panel słoneczny, instrukcja obsługi, karta gwarancyjna
Kompatybilne urządzenia	Przenośne stacje zasilania (zalecane NAVITEL NS300/NS500) i urządzenia USB
Zalecenia bezpieczeństwa	Nie narażać na silne obciążenia mechaniczne, nie demontować, chronić przed wilgocią i wysokimi temperaturami
Czyszczenie	Czyścić miękką, suchą szmatką
Naprawa	Tylko przez autoryzowany personel
Gwarancja	Zgodnie z kartą gwarancyjną

Często zadawane pytania - SP120 Navitel

Jak działa panel słoneczny Navitel SP120?

Navitel SP120 to składany panel słoneczny z ogniwami monokrystalicznymi. Przetwarza światło słoneczne na energię elektryczną i ładuje urządzenia przez USB-A, USB-C oraz złącze Anderson, takie jak stacje zasilania lub urządzenia elektroniczne.

Jak naładować przenośną stację zasilania za pomocą SP120?

Rozłóż panel i umieść go w bezpośrednim świetle słonecznym. Podłącz panel do stacji zasilania za pomocą kabla Anderson.
Uwaga: Kabel Anderson jest dołączony do zestawu, stacja zasilania nie.

Czy mogę ładować bezpośrednio telefony lub tablety?

Tak, podłącz urządzenie kablem USB (nie dołączonym) do wyjścia USB-A lub USB-C. USB-A zapewnia maks. 24 W, USB-C maks. 45 W.

Które stacje zasilania są kompatybilne?

Panel jest zalecany do NAVITEL NS300 i NS500. Może jednak ładować także inne stacje zasilania ze złączem Anderson.

Jak ustawić panel, aby uzyskać optymalną wydajność?

Ustaw panel prostopadle do słońca i dostosowuj pozycję w ciągu dnia. Unikaj cienia. Szybkość ładowania zależy od natężenia światła słonecznego.

Czy panel można używać podczas deszczu?

Nie, panel nie jest wodoodporny. Unikaj wilgoci, ognia i wysokich temperatur. Przechowuj w suchym miejscu.

Jak czyścić panel słoneczny?

Oczyść powierzchnię miękką, suchą szmatką. Nie używaj agresywnych środków czyszczących ani materiałów ściernych.

Czy panel można naprawić?

Nie należy naprawiać panelu samodzielnie. W przypadku usterek skontaktuj się z autoryzowanym personelem lub działem obsługi klienta.

Jak prawidłowo złożyć panel?

Złóż panel wzdłuż wyznaczonych linii zagięcia. Schowaj regulator mocy i kable w kieszeni. Wymiary po złożeniu to 470x435x50 mm.

Jaka gwarancja obowiązuje dla SP120?

Obowiązuje gwarancja ustawowa oraz warunki zawarte w dołączonej karcie gwarancyjnej. Szczegółowe informacje znajdziesz na karcie lub stronie internetowej Navitel.

INSTRUKCJA OBSŁUGI SP120 Navitel

Drogi kliencie! Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL SP120 to składany przenośny panel słoneczny o mocy 120 W. Urządzenie posiada różne funkcje opisane w niniejszej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

Specyfikacja

Typ Monokrystaliczny panel słoneczny
Moc panelu słonecznego 120 W
Sprawność energetyczna Do 22 %
Wyjście USB-A 5V/3.4A, 9V/2.5A, 12V/2A 24W max.
Wyjście USB-C 5V/3.4A, 9V/3A, 12V/3A, 15V/3A 45W max.
Wyjście Anderson 30A 19V/6.31A 120W max.
Wymiary rozłożone 1905*470*25 mm
Wymiary po złożeniu 470*435*50 mm
Waga 4.7 kg

Zawartość opakowania

• Przenośny panel słoneczny NAVITEL SP120
• Instrukcja obsługi
  • Karta gwarancyjna

⚠ Elektrownia, telefony, kable do ładowania telefonów i inny sprzęt nie są dołączone i należy je kupić osobno.

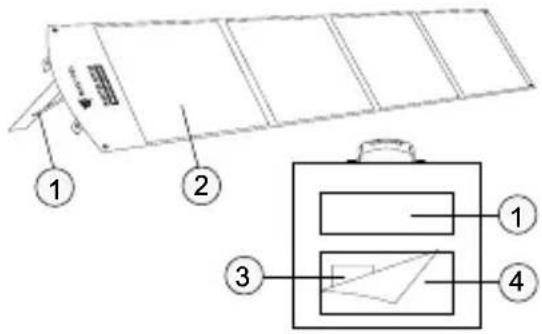

Wygląd panelu słonecznego

Wygląd kontrolera mocy

1. Składany nacisk
2. Elementy panelu monokrystalicznego
3. Sterownik mocy

4. Kieszeń do przechowywania sterownika mocy i przewodów

5. Złącze Andersona 30A

6. Wskaźnik LED
7. Złącze wyjściowe USB-C
8. Złącze wyjściowe USB-A

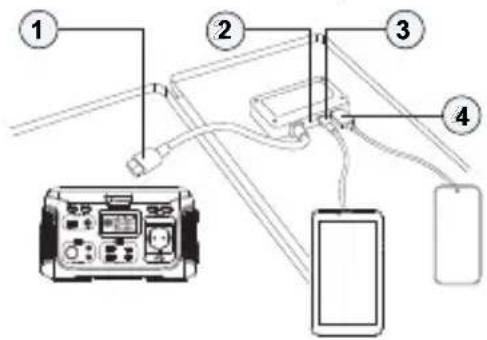

Ładowanie urządzeń elektronicznych

Kolejność ładowania:

1. Rozłóż panel słoneczny, otwórz ograniczniki i umieść panel w bezpośrednim świetle słonecznym.
2. Otwórz kieszeń zawierającą sterownik mocy.
3. Aby naładować przenośną elektrownię, podłącz panel słoneczny do odpowiedniego gniazda elektrowni za pomocą kabla Anderson 30A.
4. Aby bezpośrednio ładować inne urządzenia, podłącz je do panelu za pomocą odpowiedniego kabla USB (brak w zestawie) przez port USB-A lub USB-C.
5. Podczas ładowania trzymaj ładowarkę w chłodnym miejscu. Umieść go pod panelem słonecznym, w kieszeni na panel słoneczny lub w cieniu, aby uniknąć przegrzania.

⚠ Ważny! Szybkość ładowania zależy od intensywności nasłonecznienia oraz położenia panelu względem kąta padania promieni słonecznych. Dostosuj położenie panelu zgodnie z położeniem słońca.

Składany panel słoneczny to zalecane akcesorium do przenośnych elektrowni NAVITEL NS300/NS500. Więcej informacji można znaleźć na stronie www.navitel.com.

PL

Środki ostrożności

• Nie narażaj urządzenia na silne obciążenia mechaniczne.
• Nie demontuj urządzenia ani nie naprawiaj go samodzielnie.
• Nie wystawiaj urządzenia na działanie wilgoci, ognia lub wysokich temperatur. Wystawienie na działanie ognia lub wysokich temperatur może skrócić żywotność urządzenia, spowodować pożar lub wybuch.
• Trzymaj dzieci z dala od urządzenia.
