Produkttyp	Faltbares tragbares Solarpanel
Modell	SP120
Marke	Navitel
Leistung des Solarmoduls	120 W
Energieeffizienz	Bis zu 22%
Zellentyp	Monokristallin
USB-A-Ausgang	5V/3.4A, 9V/2.5A, 12V/2A (max. 24 W)
USB-C-Ausgang	5V/3.4A, 9V/3A, 12V/3A, 15V/3A (max. 45 W)
Anderson-Ausgang	30A (19V/6.31A, max. 120 W)
Abmessungen (aufgeklappt)	1905 × 470 × 25 mm
Abmessungen (gefaltet)	470 × 435 × 50 mm
Gewicht	4,7 kg
Lieferumfang	Solarpanel, Bedienungsanleitung, Garantiekarte
Kompatible Geräte	Tragbare Kraftwerke (empfohlen NAVITEL NS300/NS500) und USB-Geräte
Sicherheitshinweise	Nicht starker mechanischer Belastung aussetzen, nicht zerlegen, vor Feuchtigkeit und hohen Temperaturen schützen
Reinigung	Mit einem weichen, trockenen Tuch reinigen
Reparatur	Nur durch autorisiertes Fachpersonal
Garantie	Laut Garantiekarte

Häufig gestellte Fragen - SP120 Navitel

Wie funktioniert das Navitel SP120 Solarpanel?

Das Navitel SP120 ist ein faltbares Solarpanel mit monokristallinen Zellen. Es wandelt Sonnenlicht in Strom um und lädt über USB-A, USB-C und Anderson-Anschluss Geräte wie Kraftwerke oder elektronische Geräte auf.

Wie lade ich ein tragbares Kraftwerk mit dem SP120 auf?

Klappen Sie das Panel auf und stellen Sie es in direktes Sonnenlicht. Verbinden Sie das Panel über das Anderson-Kabel mit dem Kraftwerk.
Hinweis: Das Anderson-Kabel ist im Lieferumfang enthalten, das Kraftwerk nicht.

Kann ich Handys oder Tablets direkt laden?

Ja, schließen Sie Ihr Gerät mit einem USB-Kabel (nicht im Lieferumfang) an den USB-A- oder USB-C-Ausgang an. USB-A liefert max. 24 W, USB-C max. 45 W.

Welche Kraftwerke sind kompatibel?

Das Panel wird für die NAVITEL NS300 und NS500 empfohlen. Es kann aber auch andere Kraftwerke mit Anderson-Anschluss laden.

Wie positioniere ich das Panel für optimale Leistung?

Richten Sie das Panel senkrecht zur Sonne aus und passen Sie die Position im Tagesverlauf an. Vermeiden Sie Schatten. Die Ladegeschwindigkeit hängt von der Sonnenintensität ab.

Kann das Panel bei Regen verwendet werden?

Nein, das Panel ist nicht wasserdicht. Vermeiden Sie Feuchtigkeit, Feuer und hohe Temperaturen. Lagern Sie es trocken.

Wie reinige ich das Solarpanel?

Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder scheuernde Materialien.

Ist das Panel reparierbar?

Das Panel sollte nicht selbst repariert werden. Wenden Sie sich bei Defekten an autorisiertes Fachpersonal oder den Kundendienst.

Wie falte ich das Panel richtig?

Falten Sie das Panel entlang der vorgesehenen Knicklinien. Verstauen Sie den Leistungsregler und die Kabel in der Tasche. Die gefalteten Maße betragen 470x435x50 mm.

Welche Garantie gilt für das SP120?

Es gilt die gesetzliche Garantie sowie die Bedingungen der beiliegenden Garantiekarte. Die genauen Details entnehmen Sie bitte der Karte oder der Website von Navitel.

BEDIENUNGSANLEITUNG SP120 Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

NAVITEL SP120 ist ein faltbares tragbares 120-W-Solarpanel. Das Gerät verfügt über verschiedene Funktionen, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie es zum späteren Nachschlagen auf.

Spezifikation

Typ Monokristallines	Solarpanel
Leistung des Solarmoduls 120 W
Energieeffizienz Bis zu 22%
USB-A-Ausgang 5V/3.4A, 9V/2.5A, 12V/2A 24W max.
USB-C-Ausgang 5V/3.4A, 9V/3A, 12V/3A, 15V/3A 45W max.
Anderson Ausgang 30A 19V/6	31A 120W max.
Aufgeklappte Abmessungen 1905*470*25 mm
Gefaltete Abmessungen 470*435*50 mm
Gewicht 4.7 kg

Packungsinhalt

• Faltbares tragbares Solarpanel NAVITEL SP120
- Benutzerhandbuch
• Garantiekarte

⚠️ Netzteil, Telefone, Telefonladekabel und andere Ausrüstung sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

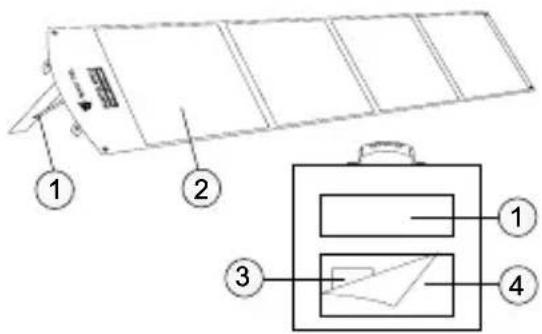

Das Aussehen des Solarmoduls

DE

Das Aussehen des Leistungsreglers

1. Faltbetonung
2. Monokristalline Plattenelemente
3. Leistungsregler
4. Tasche zum Aufbewahren von

Leistungsregler und Kabeln

1. Anderson 30A-Anschluss
2. LED-Anzeige
3. USB-C-Ausgangsanschluss
4. USB-A-Ausgangsanschluss

Aufladen elektronischer Geräte

Ladereihenfolge:

1. Klappen Sie das Solarpanel auf, öffnen Sie die Anschläge und stellen Sie das Panel in direktes Sonnenlicht.
2. Öffnen Sie die Tasche mit dem Leistungssteller.
3. Um das tragbare Kraftwerk aufzuladen, schließen Sie das Solarpanel mit dem Anderson 30A-Kabel an die entsprechende Steckdose des Kraftwerks an.
4. Um andere Geräte direkt aufzuladen, schließen Sie sie mit einem geeigneten USB-Kabel (nicht im Lieferumfang enthalten) über einen USB-A- oder USB-C-Anschluss an das Panel an.
5. Bewahren Sie das Ladegerät während des Ladevorgangs an einem kühlen Ort auf. Platzieren Sie es unter einem Solarmodul, in einer Solarmodultasche oder im Schatten, um eine Überhitzung zu vermeiden.

⚠️ Wichtig! Die Ladegeschwindigkeit hängt von der Intensität des Sonnenlichts und der Position des Panels relativ zum Winkel der Sonnenstrahlen ab. Passen Sie die Position des Panels entsprechend dem Sonnenstand an.

Das faltbare Solarmodul ist ein empfohlenes Zubehör für die tragbaren Kraftwerke NAVITEL NS300/NS500. Weitere Informationen finden Sie unter www.navitel.com.

Vorsichtsmaßnahmen

• Setzen Sie das Gerät keinen starken mechanischen Belastungen aus.
• Zerlegen Sie das Gerät nicht und reparieren Sie es nicht selbst.
• Setzen Sie das Gerät nicht Feuchtigkeit, Feuer oder hohen Temperaturen aus. Einwirkung von Feuer oder hohen Temperaturen kann die Lebensdauer des Geräts verkürzen oder einen Brand oder eine Explosion verursachen.
  • Halten Sie Kinder vom Gerät fern.
