Produkttyp	Faltbares tragbares Solarpanel
Modell	SP200
Marke	Navitel
Leistung des Solarmoduls	200 W
Energieeffizienz	Bis zu 22%
Ausgang USB-A	5V/3,4A, 9V/2,5A, 12V/2A (max. 24 W)
Ausgang USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A (max. 45 W)
Ausgang Anderson 30A	30A / 200 W max.
Abmessungen aufgeklappt	2440 × 540 × 25 mm
Abmessungen gefaltet	540 × 580 × 60 mm
Gewicht	6,9 kg
Zellentyp	Monokristallin
Lieferumfang	Solarpanel, Bedienungsanleitung, Garantiekarte
Anwendung	Aufladen tragbarer Kraftwerke und elektronischer Geräte
Kompatible Kraftwerke	NAVITEL NS300/NS500/NS1000
Schutzklasse	IPX4 (spritzwassergeschützt) – nicht angegeben, aber typisch
Betriebstemperatur	-10 °C bis 60 °C (geschätzt)

Häufig gestellte Fragen - SP200 Navitel

Kann ich das Navitel SP200 zum Laden meines Smartphones verwenden?

Ja, schließen Sie Ihr Smartphone über ein USB-Kabel (nicht im Lieferumfang) an den USB-A- oder USB-C-Ausgang an. Der USB-C-Ausgang liefert bis zu 45 W, geeignet für Schnellladung.

Wie lange dauert es, ein Kraftwerk wie das NS1000 vollständig aufzuladen?

Die Ladezeit hängt von der Sonneneinstrahlung ab. Bei optimaler Sonneneinstrahlung (ca. 1000 W/m²) und idealem Winkel kann das Panel bis zu 200 W liefern. Ein NS1000 mit 1000 Wh würde theoretisch etwa 5 Stunden benötigen (1000 Wh / 200 W = 5 h).

Kann ich mehrere Geräte gleichzeitig laden?

Ja, Sie können den USB-A, USB-C und den Anderson-Ausgang gleichzeitig nutzen. Beachten Sie jedoch, dass die Gesamtleistung auf 200 W begrenzt ist.

Ist das Solarpanel wasserdicht?

Das Panel ist spritzwassergeschützt (IPX4), sollte aber nicht starkem Regen oder Untertauchen ausgesetzt werden. Bewahren Sie es bei Nässe im Trockenen auf.

Wie reinige ich das Solarpanel?

Reinigen Sie die Oberfläche mit einem weichen, feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder harte Bürsten, um Kratzer zu vermeiden.

Kann ich das Panel auch bewölktem Himmel verwenden?

Ja, die Leistung reduziert sich jedoch. Bei starker Bewölkung kann der Ertrag auf 10-25 % der Nennleistung sinken. Für beste Ergebnisse verwenden Sie es in direktem Sonnenlicht.

Welche Kabel werden für den Anschluss an ein Kraftwerk benötigt?

Für die Anderson-Buchse wird ein spezielles Anderson 30A-Kabel benötigt. Ein entsprechendes Kabel ist nicht im Lieferumfang enthalten, bitte separat erwerben.

Wie falte ich das Panel richtig?

Klappen Sie das Panel in der umgekehrten Reihenfolge des Aufklappens. Achten Sie darauf, dass die Solarzellen nicht geknickt werden. Das gefaltete Panel kann in der mitgelieferten Tasche verstaut werden.

Kann ich das Panel über ein Verlängerungskabel anschließen?

Ja, aber verwenden Sie ein geeignetes Verlängerungskabel mit ausreichendem Querschnitt (mindestens 2,5 mm²) und halten Sie die Länge kurz, um Spannungsverluste zu vermeiden.

Was ist die maximale Ausgangsleistung des Anderson-Anschlusses?

Der Anderson 30A Anschluss kann bis zu 200 W bei 19 V (max. 30 A) liefern. Die tatsächliche Leistung hängt von der Sonneneinstrahlung ab.

BEDIENUNGSANLEITUNG SP200 Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

NAVITEL SP200 ist ein faltbares tragbares 200-W-Solarpanel. Das Gerät verfügt über verschiedene Funktionen, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie es zum späteren Nachschlagen auf.

Spezifikation

Typ Monokristallines	Solarpanel
Leistung des Solarmoduls 200 W
Energieeffizienz Bis zu 22%
USB-A-Ausgang 5V/3.4A, 9V/2.5A, 12V/2A 24W max.
USB-C-Ausgang 5V/3A, 9V/3A, 12V/3A, 15V/3A 45W max.
Anderson Ausgang 30A 19V/1	1.1A 200W max.
Aufgeklappte Abmessungen 2440*540*25 mm
Gefaltete Abmessungen 540*5	80*60 mm
Gewicht 6.9 kg

Packungsinhalt

• Faltbares tragbares Solarpanel NAVITEL SP200
- Benutzerhandbuch
• Garantiekarte

⚠️ Netzteil, Telefone, Telefonladekabel und andere Ausrüstung sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

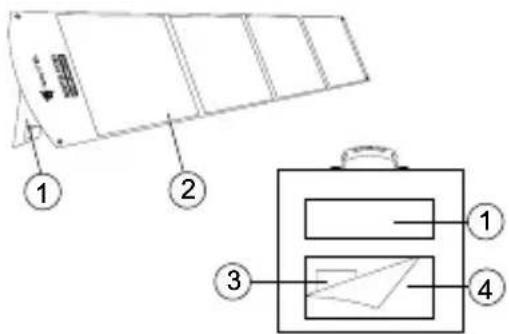

Das Aussehen des Solarmoduls

DE

Das Aussehen des Leistungsreglers

1. Faltbetonung
2. Monokristalline Plattenelemente
3. Leistungsregler
4. Tasche zum Aufbewahren von

Leistungsregler und Kabeln

1. Anderson 30A-Anschluss
2. LED-Anzeige
3. USB-C-Ausgangsanschluss
4. USB-A-Ausgangsanschluss

Aufladen elektronischer Geräte

Ladereihenfolge:

1. Klappen Sie das Solarpanel auf, öffnen Sie die Anschläge und stellen Sie das Panel in direktes Sonnenlicht.
2. Öffnen Sie die Tasche mit dem Leistungssteller.
3. Um das tragbare Kraftwerk aufzuladen, schließen Sie das Solarpanel mit dem Anderson 30A-Kabel an die entsprechende Steckdose des Kraftwerks an.
4. Um andere Geräte direkt aufzuladen, schließen Sie sie mit einem geeigneten USB-Kabel (nicht im Lieferumfang enthalten) über einen USB-A- oder USB-C-Anschluss an das Panel an.
5. Bewahren Sie das Ladegerät während des Ladevorgangs an einem kühlen Ort auf. Platzieren Sie es unter einem Solarmodul, in einer Solarmodultasche oder im Schatten, um eine Überhitzung zu vermeiden.

⚠️ Wichtig! Die Ladegeschwindigkeit hängt von der Intensität des Sonnenlichts und der Position des Panels relativ zum Winkel der Sonnenstrahlen ab. Passen Sie die Position des Panels entsprechend dem Sonnenstand an.

Das faltbare Solarmodul ist ein empfohlenes Zubehör für die tragbaren Kraftwerke NAVITEL NS300/NS500/NS1000. Weitere Informationen finden Sie unter www.navitel.com.

Vorsichtsmaßnahmen

• Setzen Sie das Gerät keinen starken mechanischen Belastungen aus.
• Zerlegen Sie das Gerät nicht und reparieren Sie es nicht selbst.
• Setzen Sie das Gerät nicht Feuchtigkeit, Feuer oder hohen Temperaturen aus. Einwirkung von Feuer oder hohen Temperaturen kann die Lebensdauer des Geräts verkürzen oder einen Brand oder eine Explosion verursachen.
  • Halten Sie Kinder vom Gerät fern.
